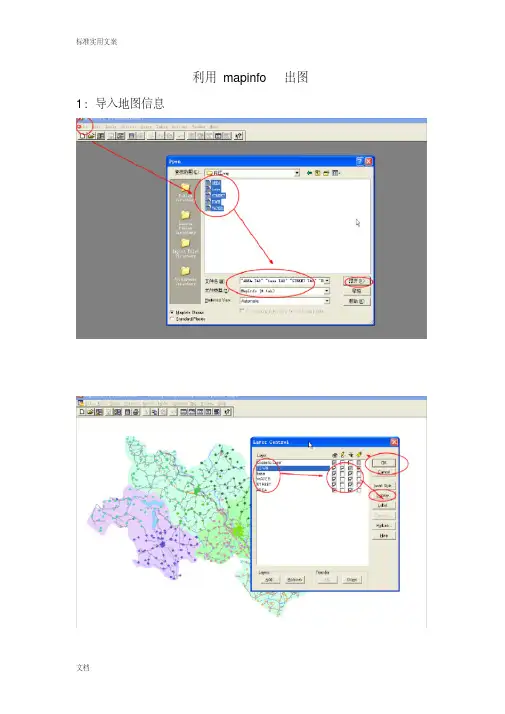

Mapinfo渲染效果图制作方法

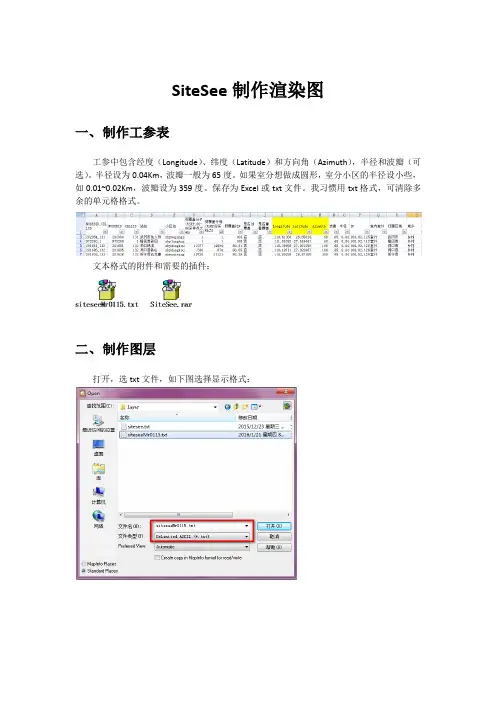

SiteSee制作渲染图
一、制作工参表
工参中包含经度（Longitude）、纬度（Latitude）和方向角（Azimuth），半径和波瓣（可选）。

半径设为0.04Km，波瓣一般为65度。

如果室分想做成圆形，室分小区的半径设小些，如0.01~0.02Km，波瓣设为359度。

保存为Excel或txt文件。

我习惯用txt格式，可清除多余的单元格格式。

文本格式的附件和需要的插件：
二、制作图层
打开，选txt文件，如下图选择显示格式：
生成图层：
三、利用插件创建扇区图层
打开插件工具：
如图进行选择（注意，从工参表中选择的半径为0.04km也可以做成图，不必要换算成40mi，因为作图默认最小半径为0.06Km）：
制作好后会提示保存，保存为不同文件名：
图层制作完成：
四、创建专题地图
地图—创建专题地图：
选择默认网格方式建模：
勾选需要渲染的项和存放位置：
设置渲染小区大小和渲染半径，市区渲染半径设为2~3公里左右，全网包含农村站点设置为公里左右。

区间方式选择数值格式，第一个的格式是百分比。

其他不动，确认。

开始渲染：
结果如图：。

MAPINFO格式图层制作方法手册制作mapinfo格式图层，需要用到插件Piano_30、或Piano_41。

注：插件Piano_30在各mapinfo版本中通用，插件Piano_41为mapinfo 7.0版本中使用。

Piano插件的导入：打开mapinfo软件，并点选菜单栏中的工具项，在下拉菜单中选择工具管理器：在弹出窗口中，点选增加工具：在弹出窗口中，点选图示按键加载插件：在弹出窗口中，找到存放插件的所在文件夹位置，点选插件Piano_30、或Piano_41（插件随邮件发给各位，建议将保存在特定的文件夹位置，以方便以后使用）：在弹出窗口中，标题栏中输入标题，之后点确定：之后在工具管理器下拉项中，找到插件Piano_30、或Piano_41，并在自动装入中打勾，之后点确定：之后在mapinfo软件主界面，菜单栏中会出现所加载的插件（以后每次打开mapinfo软件，插件即会自动运行兵显示在菜单栏中）：现在插件已经成功导入，并可以正常使用数据库文件的转化：我们一般的数据库文件为EXCEL格式，需要将数据库文件格式转化成TXT格式，将EXCEL文件另存为TXT文件（保存类型选择文本文件（制表符分隔））即可：生6个新的TAB文件（这些文件会自动默认存放在TXT文件所在文件夹）注：文件命名为英文和数字。

Mapinfo图层的制作我以Piano_30插件作为演示，Piano_41插件的制作方式相同。

在mapinfo软件主界面中，选择文件下拉项中的打开项：在弹出窗口中，找到数据库转化成的TXT文件的所在位置（注意：文件类型需选择带定界符的ASCII（*.txt）），选择好TXT文件后，点打开即可：conversion）:之后在以第一行作为列标题前面框中打勾，再点确定：之后在mapinfo主界面中会出现生成的一个新的数据窗口（同时会自动在存放TXT文件的文件夹里出新生成一个.TAB文件），将生成窗口关闭：之后在菜单栏中的Piano_30下拉栏中点选Create Base Stations:在弹出窗口中，点选Yes:在弹出窗口中，找到之前存放TXT文件的文件夹里，选择新生成的.tab文件，并打开：之后会弹出一个文件保存的新窗口，你需要对新文件进行命名（我一般就在原文件基础上加个new, 呵呵，这个随意），并点选保存：之后在弹出窗口中，Bore下拉栏中选择Azimuth（注：Azimuth代表的是数据库中小区方位角那列的标题，就是按方位角来索引标示小区）：之后在Length中选大小（小区线条的粗细，我喜欢线条细点，小区看得更清晰些，这个看个人喜好），之后点选确定：在新弹出窗口中，将X、Y坐标列点选到相应的标题（即经纬度所在列的标题），之后点选确定：之后就会生成一张数据库mainfo的图层，完工了。

Mapinfo制图步骤由于Mapinfo使用的是.tab格式的文件，而我们的测试软件TEMS默认生成的记录文件是.log格式的，故需将.log格式的测试结果转换为.tab格式的文件；Mapinfo使用的基站数据库是来自OMC-R的导出数据，但直接导出的数据不能直接为Mapinfo使用，需要将从OMC-R导出的.xls先另存为.txt，Mapinfo使用插件Piano_41.MBX将.txt转换为.tab格式的基站数据库；然后由基站数据库和测试记录在Mapinfo中体现各项指标，进行网络优化分析第一步：利用TEMS将.log格式测试结果转换为.tab格式的文件，以便Mapinfo使用打开TEMS，在菜单栏点击Logfile选项，然后点击Export Logfile选项在Format栏选择导出的格式为Mapinfo Tab file，点击Setup按钮根据要求选出分析所用参数，点击确定Input框中指出.log格式的文件的位置，在Output选项框中的Director栏中输入转换后文件存放的位置，点击OK,点击转换按钮，进行格式转换转换过程所用的时间跟测试记录大小和分拣的条件有关出现上面的信息框提示转换成功二、将PRC.xls文件另存为PRC.txt文件利用Excel中的另存为功能将PRC.xls文件另存为PRC.txt，保存类型为“文本文件（制表符分隔）（*.txt）”三、打开Mapinfo软件，运行插件Piano_41.MBX，将PRC.txt文件转换为PRCprc.TAB 格式的基站数据库文件在Tools工具栏中选择Run MapBasic Program选项选择Piano_41.MBX，点击打开按钮,将在菜单栏中出现PIANO_41菜单点击菜单栏上的PIANO_41菜单项点击Creat Base Stations选项将文件类型选为Delimitet ASCII，选择前面另存为.txt的PRC.txt文件，点击打开按钮点击OK按钮在此处File Character Set项中选择“No character set conversion”，并将Use First Line Column Titles前的复选框选中，点击OK按钮选择保存路径，点击保存按钮点击No按钮（DCS为1800MHz型基站）点击OK按钮选择X坐标标识为Longitude（经度），Y坐标标识为Latitude（纬度）；将生成如下的图，刚开始生成的图中没有标记出相关信息，需要我们手动设置图层，将需要的信息显示出来在Main工具栏中点击按钮，出现图层设置对话框按照上图所示选中相应的选项，点击Lable按钮将要显示的标签选择为CellNameCN，标签显示位置选为，将Rotate Lable with Line复选框不要选中，点击OK按钮，在下一对话框中继续点击OK按钮，就生成了带小区中文名的图，如下所示四、利用connect v1.01.MBX插件进行连线操作，将行走的路线和相对应的电平值等参数用不同图形、不同颜色体现出来在Tools菜单栏中点击Run MapBasic Program选项选择插件connect v1.01.MBX，点击打开在两个选项中分别指定前面我们转换好的基站数据库文件位置和测试记录文件位置，点击OK按钮选择相对应的列名，点击OK按钮选择相对应的列名，点击OK按钮如果有必要，请更改连线类型，点击OK按钮生成如上的毛坯图，在此基础上进行相关连线、图形的细节配置，就可以得出比较直观的图，如下图所示。

Mapinfo图层制作-新版⽹优图层⼯具V3.0
Mapinfo图层制作-新版⽹优图层⼯具V3.0
1概述
RF优化过程中，常常需要⽤到 GENEX Probe 等软件进⾏现场拉⽹数据分析，⽽在此过程中，为了快速判断模三⼲扰情况及调整⽅式，我们便需借助图层制作⼯具使该情况更加直观、快速的表现出来。

2制作⼯具
基站模三图层制作，可借助Ceeltool，RNOHelper等多种Mapinfo 图层制作插件来实现，但该类插件往往制作速度较慢且步骤繁琐，这⾥便介绍⼀种较快捷的制作⽅式——新版⽹优图层⼯具V3.0。

3步骤3.1打开⼯具
3.2导⼊⼯参
注意：不选Height，否则⽆法制作。

3.4导⼊mapinfo
前后数据情况：
3.6导⼊Tab⽂件及地图
3.7修改站点显⽰名称1、右键选择图层属性
2、修改显⽰属性
3.8制作完成
4总结
相对于Ceeltool，RNOHelper等多种Mapinfo图层制作插件，该⼯具制作的图层在完整性上稍逊⼀筹，但得益于它的制作快速、步骤简洁等特点，该⼯具仍不失为⼀种⽅便的RF优化图层制作途径，在⼀些特定的情景中，⼀样也能为我们的⽇常⼯作提供不可或缺的帮助。

使用mapInfo做渲染图1．Mapinfo使用的csv表格;使用的是mapinfo11.0英文版，可能是版本原因，在做表格里有不识别中文的情况，图例是取阜阳全网基站级别吞吐量做渲染图，具体表格格式如下：fuy_max_ue.csv几个注意点（可能是mapinfo版本问题）：1）、表头尽量使用英文，可能出现不识别的情况。

2）、检查表格中的数字是否有错误的地方，我做的时候，就出现没读出Flow这列的情况，检查是因为这一列中出现#N/A或者运算报错的情况。

还有有经纬度下面也要检查一下，尽量保证格式都是正确的，个别出现错误的地方直接删除了就行了。

2．Mapinfo打点:1）、把Csv格式文件导入到Mapinfo中：注意文件的格式；在下方选择标准桌面，然后进文件存放的目录位置选取该文件;之后会出现一个小窗口，如下图选择：OK 完毕会生成mapinfo 格式表格，在此表格的基础上生成点。

2)、生成mapinfo 打点图：选择Table下面的Create Po ints…，会出现一个选项窗口：选择mapInfo打开的CSV文件，下面的X/Y轴对应选LONG/LAT，点击OK: 在文件目录位置打开生成的Tab格式打点图：3．生成专题地图;选取MAP下面的C reate Thematic Map…或者按F9进入专题地图界面：进入之后，选择网格下的缺省网格：点击Next:Table 下选择csv 文件，Field 下选取要估成渲染图的字段，本文选取流量为例，完成后点击Next:在之后出现的窗口中，编辑做渲染图的格式及刻度等内容：点击Settings…接上图填写，其中Search Radius可根据需要来调整。

点击OK,再回到刚刚的界面选择Styles:Method中选择Custom Value Ranges（用户自定义）在Number of Inflectiongs可选择要做的几个范围，最下面Value中选择刻度范围，因为我这边统计的是流量，M为单位，分别以10G、5G、3G、2G、1G为刻度，点击OK,回到Create Thematic Map窗口继续OK,生成下图:至此，Mapinfo渲染图完成。

mapInfo的基本使用——重叠覆盖渲染图制作及问题小区标注通过学习本次操作，我们可以mapinfo上制作重叠覆盖渲染图，方便快速定位重叠覆盖区域，标注重叠覆盖小区，方便宏观把握问题，有错之处恳请大神指点，希望对还不知道的兄弟有所帮助。

一、我们为了宏观把控，可以在mapinfo里面把问题小区标注出来，比如重叠覆盖问题小区。

1、首先我们先把工参表里添加重叠覆盖小区的覆盖度和是否是否是重叠覆盖小区，然后再制作工参图层，制作工参图层前面已经说过，这次就不在重复。

如下图所示：2、制作好工参图层后我们也是在地图里面的创建专属地图里面制作选择个人的选项，在选择重叠覆盖，如下图红框所示：3、选中之后双击，制作专属地图，（注意：字段里面必须的选择是否是重叠覆盖小区）如下图所示4、选择之后点击下一步，再选择式样，可对问题小区进行编辑，如下图：5、之后我们就可以对问题小区进行颜色编辑，之后点击确定，如下图所示：6、所有都做好之后就可以选确定，就可以把问题小区标注出来，如下图所示：二、在地图上制作重叠覆盖渲染图，我们可以快速定位重叠覆盖区域1、步骤一都一样，制作工参图层，为了方便，我们只做城区的渲染图，把区域导进mapinfo里面去，如下图所示：2、之后就可以制作专属地图，首先选择模板，如下红框所示，然后选择下一步，如下图所示：3、选择下一步之后，我们选择制作渲染图的来源，及范围选择和保存路径，再单击下一步，如下图所示：4、选择下一步之后我们先设置小区的大小及覆盖半径，如下图：4.1注意，在设置小区大小是只能设置最小，设置好之后点击OK，如下图所示：5、之后再选择式样，其中方法里面要选择自定义取值范围，然后在选择重叠覆盖度对应的数字就可以，之后选择确定，如下图所示：6、之后再点击确定，就可以用制作重叠覆盖渲染图，如下所示：更多mapinfo相关操作可微信搜索公众号网优随笔，或下面二维码添加关注查看。

利用Mapinfo生成地理渲染图使用MapInfo制作渲染图本文是以mapinfo8.5的版本示例演示如何生成地理化分布渲染图。

(一)一个典型的MapInfo表是由5文件组成TAB –确定表的结构，如字段名、排序、长度和类型DAT –包含表中每一个字段的数据MAP –描述图形对象ID –联接表和图形数据的对照表文件IND –包含表中索引字段信息，索引字段可以利用“查询>查找”命令(二)做渲染图首先需要的是一份完整的数据。

数据的格式可以是.txt文本文件；可以是.xls文件（mapinfo对excel文件的格式要求比较严格，导入mapinfo中时容易报错，建议在用excel做好数据后转换为txt文本文件后再导入mapinfo）。

文件里面的数据必须包括有：经度(Site logitude form column)、纬度(Site latitude from column)、方向角(Orientation from coulun)、天线波瓣角、渲染对象如“话务量”。

(三)基于Mapinfo8.5做渲染图，依赖于sitesee插件。

向Mapinfo添加sitesee插件.选择Tools- --->Tool Manager------>Add T ool-->选择SiteSee插件所在的位置添加后loaded和autoload一定要勾选插件添加成功后在T able菜单下多出WFI SiteSee：(四)打开数据文件(选择File---->Open…（导入需要渲染的数据文件）)(五)利用SiteSee插件(选择Table-----→WFI SiteSee--→Create Site Boundaries)生成图层Site latitude from column ：纬度Site longitude from column：经度导出表数据(六)打开基础图层（选择File-- Open……（导入刚刚保存的表数据.TAB文件））打开基础图层后工作栏多出Map菜单（利用map菜单里面的Create Thenmatic Map创建地理专题图）：(七)生成专题图,选择Map---- Create Thematic Map点击styles后可以设置显示颜色的门限值其中number of inflections：设置的为显示等级是几级点击数字出现上图即可根据需要对每一等级对应的数值进行设置点击数值钱的颜色即可设置每一等级对应的颜色，最后点击确定在积雪点击OK即可完成显示等级以及颜色的设置生成渲染图上图中渲染图的效果不怎么理想，需要调整一下参数的设置。

Mapinfo栅格制作与渲染
一、栅格制作

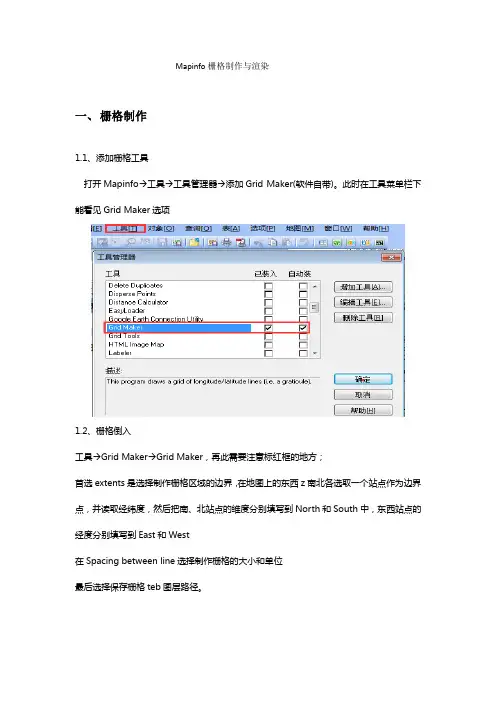

1.1、添加栅格工具
打开Mapinfo→工具→工具管理器→添加Grid Maker(软件自带)。

此时在工具菜单栏下能看见Grid Maker选项
1.2、栅格倒入
工具→Grid Maker→Grid Maker，再此需要注意标红框的地方；
首选extents是选择制作栅格区域的边界，在地图上的东西z南北各选取一个站点作为边界点，并读取经纬度，然后把南、北站点的维度分别填写到North和South中，东西站点的经度分别填写到East和West
在Spacing between line选择制作栅格的大小和单位
最后选择保存栅格teb图层路径。

最终如下图，栅格图层已经做好，此时可以在图层控制中添加栅格的编号。

二、栅格渲染
渲染栅格是选择要呈现的某个值，以栅格为对象对开始渲染。

如昆明区域选择用户数为呈现值，最终把用户数渲染到对于的栅格中。

首选选择创建专题地图→Ranges→缺省区域范围
其次在“表”中选择栅格图层（gid300），“字段”中选择要渲染的值，由于刚开始gid300中没有用户数等相关信息，需要通过“联接”其他表来实现添加对接。

链接表选择要链接的对应表，属于选择要渲染的值即可。

接下来是对用户数的范围划分和渲染颜色调整。

最后呈现出类似下表的图层。

三、如何将2张不相关的表合在一起（SQL语句）。
