MAPINFO 创建专题地图指导书编写人员：高攀袁帅华为无线网规网优刚果(布)Warid工程项目组目录1MapInfo工具简介.......................................................................................................... - 3 - 2MapInfo工具安装.......................................................................................................... - 3 -2.1 软件的安装......................................................................................................... - 3 - 3用MapInfo创建专题地图............................................................................................. - 3 -3.1 创建专题地图概述............................................................................................. - 3 -3.2 创建基站扇区图例............................................................................................. - 4 -3.2.1导入基站信息表 ........................................................................................... - 4 -3.2.2使用MapInfo的扇区控件创建基站小区的扇区图 ................................... - 5 -3.2.3显示不同信息的专题地图 ........................................................................... - 7 -3.3 创建专题地图..................................................................................................... - 9 -3.3.1生成质量的专题地图 ................................................................................... - 9 -3.3.2生成电平的专题地图 ................................................................................. - 13 -3.3.3生成C/I的专题地图.................................................................................. - 17 - 4附件............................................................................................................................... - 21 -4.1 附件一：制作Mapinfo基站扇区所用工参 ................................................... - 21 -4.2 附件二：TEMS测试文件转化为MAPINFO文件方法................................ - 21 -4.3 附件三：Mapinfo文件的格式 ........................................................................ - 23 -1 MapInfo工具简介MapInfo是由美国MapInfo公司推出的一个地理信息系统软件。
mapinfo操作-创建专题地图————————————————————————————————作者：————————————————————————————————日期：创建专题地图1、专题地图的类型范围值专题地图显示多区域的数值等级。
区域为某种边界对象，如市县域行政边界，范围值如人口密度，同一颜色的浓淡或不同颜色的过度表示人口密度的数量等级（0-100,101-200,201-300，…）等级符号专题地图用某种符号的大小来表示数值等级，如用圆的大小表示城镇人口规模等级。
点密度专题地图用区域内点的多少粗略地表示数据的数目。
一个点代表某一数值，如100人。
如果点太稀少，可改成每点10人等等。
点在区域中的分布是随机的。
独立值专题地图独立值是一些互不相关的定性描述值，如“A”“ B”“ C”, “一级”“二级”“三级”；“工业用地”“居住用地”“商业用地”等等，用不同颜色或底纹显示对象的不同性质。
直方图专题地图直方图显示每个对象的多个变量，每个对象上放一个直方图。
饼图专题地图类似直方图，用圆的多个扇面表示多个变量所占总量的比重，总量为100%，饼的大小区分各对象的总量的大小，如各城市一、二、三产业及比重。
操作步骤：1．打开一个MAPINFO表文件，如“湖南行政边界图.tab”2．选取【地图】＞【创建专题地图】，打开对话框3．选择一种类型，如饼图。
4．选择表和字段，如“湖南省县市边界.tab”的第一产业、第二产业、第三产业三个字段。
5．设置颜色、比例、图例6．按【确定】如下图所示，下面是湖南省市的人口密度、经济产值密度专题图，对照二个图的分布规律，我们可以看出两者的相关项。
同事，也可看出湖南省城镇化水平的空间地域分布情况。
数字城市建设“数字城市”概念的问世引起了国际社会的极大关注。
数字地球是对真实地球的数字化重现，是数字化和虚拟化的地球。
城市是社会经济的中心，数字城市是对数字地球的重要部分。
在我国“数字城市”的建设已经开展起来了，数字城市对城市规划、建设、管理发挥着越来越大的作用。
用Mapinfo制作地图完全版教程每日的Mapinfo地图制作是日常网络规划工作的基础，请按以下步骤进行：1．使用工具“mty学做地图GSM.accdb”制作地图所需的基础数据，在路径\\10.4.95.101\东区优化\nokia\Planner\matianyu 下提取该工具。
2．打开工具“mty学做地图GSM.accdb”，如下图所示：3．点按钮“GSM地图更新”，然后弹出连接BJPMDB需要输入密码的窗口，如下图所示：4．输入用户名WYZX1和密码wz,.2000之后，点OK。
之后弹出连接COOKDB2需要输入密码的窗口，如下图所示：5．输入连接COOKDB2的用户名wyplan和密码wy,.1997之后，点OK。
然后工具开始自动执行查询，如下图所示：数据。
7．将该表格粘贴到一个空白Excel表格中，以便于后面操作。
然后，将第1行的表头删除（这样做是为了防止之后向Mapinfo里面粘贴该表格时与里面的表头有冲突），如下图所示：8．选取之前一日的地图，如下图所示：9．打开该地图，如下图所示：10．按F2键，让地图按表格形式显示，如下图所示：11．然后我们准备将前面准备好的Excel表格内的数据来替换掉昨日地图里已有的数据。
12．先将地图里已有的数据删除。
点Query —— Select All，如下图所示：13．Select All之后，按键盘的del键，将之前的数据全部删除，如下图所示：14．然后压缩表格。
点选Tabls——Maintenance——Pack Table，如下图所示：15．压缩完成后再次按F2，让其显示表头，如下图所示：下图所示：17．用Mapinfo的插件Ezplanning工具制作地图，点选：Ezplanning——Map Tools——Create Map，如下图所示：18．等待3-5分钟后，地图就制作完成。
然后按F3键显示地图（目前显示地图还只是一个小点儿），如下图所示：19．用Ezplanning工具的Find Cell小工具，搜索现网的任意一个小区，然后就可以显示出全网地图（这其实是Ezplanning工具的一个bug，必须要如此才能显示出全网地图），如下图所示：20．显示出的全网地图如下图所示：21．这样地图就基本制作完毕了，但由于图中的基站小区大小还不合适，我们还需要进行调整，以方便后面的使用。
Mapinfo范围值专题图层制作方法
范围值专题
范围值专题就是按照设置的范围显示数据。
在反映数值和地理区域的关系时是很有用的。
以2I2C用户业务分布专题图制作为例，说明范围值图制作方法。
1.打开武威市物理网格图。
2.选择“地图”→“创建专题地图”菜单项。
如图1-2所示：
图1创建专题图菜单图图2范围图制作步骤1/3
3.在“创建专题地图-步骤1/3”对话框中选择“Ranges”,模
板选择“缺省区域范围”，双击“缺省区域范围”后如图3
所示：
图3范围图制作步骤2/3
4．在“创建专题地图-步骤2/3”中“字段”选择“套餐2I2C 用
户数人次”，如图4所示，单击“下一步”，显示如图5所示：
图4范围图制作步骤3/3图5范围图制作步骤范围、样式修改4.单击“范围”后，显示如图6所示，在“范围”中选择“自定义”，根据自己需求输入所需范围值，单击确定后即可生成专题图层。
5.在“选项”菜单中选择“显示专题图例窗口”，如图6所示：
图6 专题图例窗口显示。

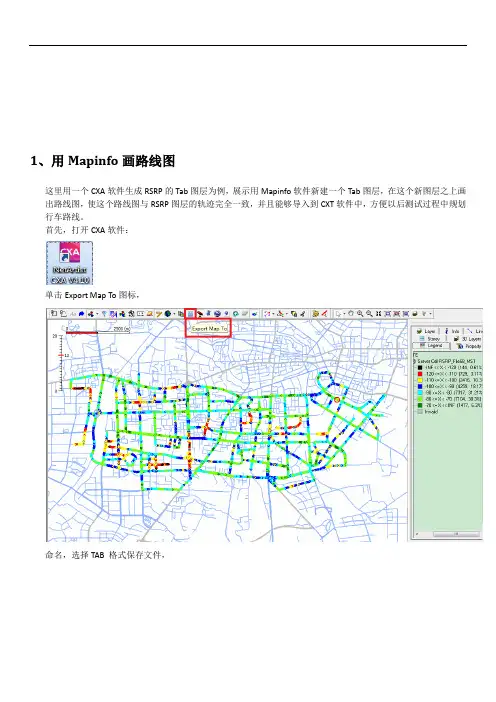

1、用Mapinfo画路线图这里用一个CXA软件生成RSRP的Tab图层为例，展示用Mapinfo软件新建一个Tab图层，在这个新图层之上画出路线图，使这个路线图与RSRP图层的轨迹完全一致，并且能够导入到CXT软件中，方便以后测试过程中规划行车路线。
首先，打开CXA软件：单击Export Map To图标，命名，选择TAB 格式保存文件，这样就得到了RSRP图层的TAB格式文件，然后，用Mapinfo软件打开这个TAB文件：如下图：新建一个TAB文件：选好后点击Create……一定要取一个英文名字，取好后点Create……（名字里不能有空格、标点符号、首字母不能是数字。
否则会出现错误，如下图所示）保存的时候起名字就方便多了。
这样，新建TAB图层的工作就已经完成了，下面就要在这个新图层上面开始一笔一划地划路径了。
点击Layer Control图标，确认里面这一块已经要勾上就OK了。
在Line Style里面选好画图时的路径Style。
选好后就开始工作了（这里一般都选一个阀值里面没有用到的颜色，这样路测的时候不至于搞混了）点击Line，开始划路径。
画图过程中，如果那一段路径画错了可以用Ctrl+Z撤销上一步操作。
画好后效果如下图：粉红色路径几乎把原来的图层覆盖掉了。
Ctrl+S保存画好的路径：点击Save，大功告成。
用Mapinfo打开刚刚画好的路径，效果如下图：导入CXT V4.10.00中，效果如下图：2、用Mapinfo撒点这里用一个例子介绍如何使用Mapinfo撒点。
下图是后台工作人员的一份日报，我们要根据这份日报中告警汇总这张表格筛选出来已开通站点，未开通站点，告警站点，然后利用筛选出的内容新建一张表，用这张表中的信息在Mapinfo中制作一个TAB图层，让这四种站点以不同颜色显示在图层中。
筛选出来的结果保存到新建的表格中：另存为97-2003工作簿，然后把Excel软件关闭（否则在Mapinfo界面中打开会提示错误，如下图）打开Mapinfo，File→Open选择xls格式，然后打开打上对钩，首行作为标题。
使用mapInfo做渲染图1．Mapinfo使用的csv表格;使用的是mapinfo11.0英文版，可能是版本原因，在做表格里有不识别中文的情况，图例是取阜阳全网基站级别吞吐量做渲染图，具体表格格式如下：fuy_max_ue.csv几个注意点（可能是mapinfo版本问题）：1）、表头尽量使用英文，可能出现不识别的情况。
2）、检查表格中的数字是否有错误的地方，我做的时候，就出现没读出Flow这列的情况，检查是因为这一列中出现#N/A或者运算报错的情况。
还有有经纬度下面也要检查一下，尽量保证格式都是正确的，个别出现错误的地方直接删除了就行了。
2．Mapinfo打点:1）、把Csv格式文件导入到Mapinfo中：注意文件的格式；在下方选择标准桌面，然后进文件存放的目录位置选取该文件;之后会出现一个小窗口，如下图选择：OK 完毕会生成mapinfo 格式表格，在此表格的基础上生成点。
2)、生成mapinfo 打点图：选择Table下面的Create Po ints…，会出现一个选项窗口：选择mapInfo打开的CSV文件，下面的X/Y轴对应选LONG/LAT，点击OK: 在文件目录位置打开生成的Tab格式打点图：3．生成专题地图;选取MAP下面的C reate Thematic Map…或者按F9进入专题地图界面：进入之后，选择网格下的缺省网格：点击Next:Table 下选择csv 文件，Field 下选取要估成渲染图的字段，本文选取流量为例，完成后点击Next:在之后出现的窗口中，编辑做渲染图的格式及刻度等内容：点击Settings…接上图填写，其中Search Radius可根据需要来调整。
点击OK,再回到刚刚的界面选择Styles:Method中选择Custom Value Ranges（用户自定义）在Number of Inflectiongs可选择要做的几个范围，最下面Value中选择刻度范围，因为我这边统计的是流量，M为单位，分别以10G、5G、3G、2G、1G为刻度，点击OK,回到Create Thematic Map窗口继续OK,生成下图:至此，Mapinfo渲染图完成。
、矢量地图的制作
将一幅栅格图像加工成多个叠加的透明层这个透明层就称作为图层，也称作矢量图。
矢量图是从配准过的栅格图形剥取地图的某一方面的特征，形成一个图层每个图层包含了整个地图的不同方面，多个图层重叠便形成了一幅包括方方面面的整幅地图。
1、在栅格地图上增加控制点
步骤一：用MapInfo打开一栅格地图：选择（文件格式可是：bmp，gif，jpg，tif，pcx，tda，bll等格式）。
点击“文件打开”，文件类型选择栅格地图。
在计算机中选择需要的栅格地图。
步骤二：增加控制点，控制点必须增加3个以上才能实现对栅格地图的定位，实现对矢量地图的制作。
控制点最好选择栅格地图的东南西北四个角处，每个控制点必须获得精准的经纬度，这将影响路侧矢量地图的准确程度。
点击“表栅格图像修改图像配准”出现一下窗口：
选择“投影”把单位改为经度和纬度，然后再栅格地图上找出事先通过gps定位的控制点，输入经纬度，点击“确定”，此时该栅格图像已经定位。
（注意：在MapInfo 中以度形式输入地图坐标时输入的坐标值必须是十进制）
在地图窗口中显示了一幅栅格图像后并不一定满足实际应用的需要，可以调整图像的颜色，对比度和亮度将颜色转换为灰度，使颜色透明、放大或缩小。
栅格图像具体操作如下
选择表>栅格图像>调整图像样式命令后如下左图显示：
步骤三：制作矢量路测线路地图，点击“文件新建表”，出现如上右图窗口：
选择“添加到当前地图窗口（A）”,点击创建，然后出现以下窗口：。
用MAPINFO制作专用图层的方法一、用途：▪有时客户需要把一些有地名和经纬度的信息在地图上用不同格式显示处理，例如把一些弱信号、质差、漫游的地点在地图上显示出来，以了解问题点的分布情况，以便有针对性地进行处理。
▪用MAPINFO软件就可以制作，无需其它占用的软件。
二、制作方法和步骤：假如现在手头上有投诉处理后，整理出来的一些有地名和经纬度信息的弱信号和质差的点，在地图上把它们用不同格式显示出来，以便知道它们的地理分布情况，指导以后工作要关注的重点区域。
1、建立一张excel表格，输入地名和经纬度信息。
删除多余的表格，只留一个表格。
2、根据经纬度的精度，把经纬度设成相应的精度。
如果不设置，存为dbf格式后经纬度会只保留整数位，使经纬度失去作用。
3、把表格另存为DBF 4的格式，保存时出现的提示都选“是”。
4、打开MAPINFO软件，打开刚才另存的DBF格式的表。
单击“确定”。
5、单击软件菜单栏：表－维护－表结构。
6、勾选“表可地图化”，确定。
7、再次用MAPINFO软件打开表，选择MAPINFO已经自动产生的tab格式的表。
8、第7步后，会出现一个新的地图窗口。
单击：表－创建点。
“取得X坐标的列”中选经度所在的列，“取得Y坐标的列”中选纬度所在的列的标题。
确定。
10、在地图窗口上单击右键，选“查看整个图层”，确定。
图形会显示在地图上。
11、在地图窗口上单击右键，选“图层控制”，勾选“自动标注”，确定。
地名就会出现在地图窗口上。
此时地图图层已经制作完成，可以象其它地图图层一样进行操作，显示在地图上。
12、下图是制作的图层和电子地图一起显示的效果，可以明显的看出弱信号的地点和分布。
同样，用相同的方法制作出质差图层。
质差和弱信号图层一起显示。
把弱信号、质差和其它地图图层一起显示，可以了解哪些地方信号弱，哪些地方质差，以便采取适当的措施来改善。
三、总结以上地图制作的方法是在客户的要求下，通过不断的实践和分析得来的，优点是只要用MAPINFO软件就能制作出来，不用任何其它的地图软件和处理软件。
使用mapinfo制作分析结果呈现的地图（以Rxlev覆盖图为例）首先准备阶段：我们的测试文件（我们以TEMS为例）即log文件需要导出为.tab 文件。
打开tems软件，点击“Logfile”->“Export Logfile”出现对话框点击最左边的按钮又会出现一个对话框，如图这里我们需要做一些设置，Format下选择“MapInfo Tab file”，点击“Setup”出现选中某一项后.点击此按钮进行添加可以看到左边的选框中有很多个选项，可以做很多项目的专题地图。
这里我们只选择Rxlev Sub (dBm)和RxqualSub这两项来做个例子。
选择完成后点击“确定”。
还需要设置要导入的log文件的位置，在Input下点击“Browse file”来选择文件的位置。
勾选Output下的“Merge output”（这里是数据导出后合并为一个输出文件的意思，可选）。
Directory下还可以设置输出路径。
点击“OK”后出现点击此按钮开始运行导出数据当导出工作完成时会出现下图：点击“Close”即可。
当然也可以查看一下详细的导出信息。
准备工作完成！！！！！！！！！关键阶段：专题地图的制作打开MapInfo软件，打开刚才导出的.tab文件。
这里你会看到测试的轨迹图，但没有具体的图例表示，我们要做的工作就是制作图例的格式和颜色来规范这些轨迹。
点击Map(地图)->Create Thematic Map(创建专题地图)后，出现中英文版本的不同出现的选项亦不同。
这里我们选择“区域范围，红，暗亮”，点击Next，出现点击Next出现如下设置图例的对话框这里选择的是导出的tab文件名这里选择的的是你的专勾选此项的意思是：忽略空白和零此项设置专题域的具体范围此项设置专题域范围的颜色点击“Ranges（范围）”来设置具体的划分尺度。
这里可以自己定义设置几个刻度。
如上图所示我们划定5个刻度来表示我们测试的电平覆盖图。
Mapinfo在日常规划中的应用（1.0）目录一、Mapinfo简介 (3)二、专题地图 (5)三、图层叠加查询 (18)四、总结 (31)一、MapInfo简介MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。
对于无线网络规划和优化来说，使用MapInfo可以体现具体站点和周边地理信息的关系。
同时，相对于更加直观的Google Earth，MapInfo 的优势在于能够结合具体的小区属性（如载频数、话务量、拥塞情况等），采用不同的颜色来进行表现；或针对某一区域，用栅格渲染的方式体现出单位面积内的载频密度、话务密度等信息。
从而让网络规划、优化人员能够直观地看出某个区域内，网络的问题在哪里，或者具体小区的主要问题是什么。
从而进行更有针对性的分析，制定有效的解决方案。
这就是我们下文中将会重点介绍的“专题地图”功能。
同时，通过对MapInfo图层相互叠加、查询，可以方便地批量确定新建基站的地理属性，如所属行政区、是否二环内等。
这就避免了对每一个基站的人工查询，提高了工作效率。
这就是我们下文将会提到的另外一个主要功能：选择查询。
二、专题地图专题地图是MapInfo 在规划工作中最为常用的功能之一。
顾名思义，“专题”地图就是利用已有的地图图层中的某一个“专题”字段——如小区的载频数、话务量、用塞率等，通过不同的颜色、形状，在地图上直观地进行体现。
因此，在生成专题地图前，我们必须先建立一个可用的、包含我们所关心的信息的图层，如smartcheck 工具生成的CellDB，或者自行手动绘制的站点图。
Smartcheck 是一个MapInfo 的插件。
与手动绘制的站点图层最大的不同是，按固定格式输入后，它能自动地生成一张带扇区的图层。
而MapInfo 自带的手动绘制功能，则只能体现站点，无法体现扇区。
1.常用的专题地图类型下表是Smartcheck 的一个原始数据库范例（cellinfo）。
从中可以看出，生成后的图层，将包括小区级的载频数、频点、邻区、BSC归属、LAC、方位角、下倾角等信息。
当然，我们也可以通过添加自定义的其它字段，来让图层具有更多的信息。
查询按钮信息窗口上图是Smartcheck生成的图层示例。
可以通过查询按钮，查看某个小区的所有信息。
在生成了相应的图层后，我们就可以进一步根据自己关心的字段，制作专题地图。
在“地图”项目中，选择“创建专题地图”按钮：在弹出的选项窗口中，可以选择不同的专题地图类型（独立值、范围、点密度、栅格图）等。
范围值独立值栅格图2.独立值专题地图“独立值”专题地图主要适用于表现数值相互独立，且数量较少的指标，如LAC、BSC归属等。
MapInfo 将使用不同的颜色，来表现不同的指标值。
因此，使用独立值专题地图时，定义的值选项不宜过多，否则将造成图层上的颜色过多，眼花缭乱。
如小区的话务量等指标，就不宜使用独立值地图表现。
点击“独立值”专题地图后，如下图所示，在弹出窗口中选择数据所在的表（CellInfo_DB）和自己关心的字段（这里我们以小区的BSC名称为例）：选择表选择字段在如下图所示的弹出窗口中，可选择自行定义每一个值（BSC_NAME）对应的颜色，或直接按照默认的颜色执行。
如下图所示，点击执行后，我们可以看到，CellInfo_DB表中的所有小区，已经根据其归属BSC的不同，填充了不同的颜色。
如此一来，我们就可以很直观地查看是否存在BSC插花的问题。
同理，我们可以利用独立值地图来查找LAC插花，或者通过在原始表中定义小区是否拥塞、是否半速率过高、是否需要扩容等信息，来找出片区内已经出现普遍拥塞的小区。
如下图所示：覆盖该区域的不同小区都需要分裂，需在圆圈范围内寻找分裂站点同一站点的所有小区都有分裂需求，可在原站点上增加DCS1800小区3.范围值专题地图“范围值”专题地图则主要适用于上文所述小区话务量、小区拥塞率等指标值相互关联，且不同数值数量巨大的指标（MapInfo8.5中定义，不同值超过1600个时，不能使用独立值专题地图）。
创建范围值专题地图的方法与创建独立值专题地图基本相同：选择表及指标字段：自行定义所选指标的范围和对应的颜色：如下图所示，用自定义的不同颜色，显示出每个小区的话务量。
一言蔽之，独立值专题地图适用于判断“是/否”的问题，如BSC是否插花、是否需要规划分裂点等，用于定性分析。
而范围值专题地图则用于分析“多/少”的问题，如小区吸收话务多少、每载频话务量大小等，用于定量分析。
4.栅格专题地图（渲染图）栅格专题地图是一种特殊的专题地图形式。
与前文提到的基于数据表最小记录单位（小区）的独立值、连续值专题地图不同，栅格地图是一种基于地理范围的“密度”显示形式。
总的来说，栅格地图的生成原理如下：1）自动计算数据表信息的经纬度，生成一个能够包容所有数据单元（小区）的虚拟矩形；2）按照我们自行定义的栅格尺寸，将第一步生成的虚拟举行等分成若干的小正方形栅格。
3）按照用户自行定义的搜索半径，计算搜索范围内所有数据单元的相应字段指标（例如：话务量、载频数等），并按照我们的定义，计算最大值/最小值/累加值/平均值。
4）将步骤三计算得到的数值映射到自行定义的颜色范围，MapInfo将自动选取该数值对应的颜色，填充对应栅格。
5）不同的栅格用不同的颜色填充，就能够直观地体现一个区域的连续话务密度和载频密度等趋势。
生成栅格地图的方式与前文提到的其它几种专题地图类似。
但是，在设置栅格地图是，要特别注意的是，生成栅格地图时，一般都需要对栅格尺寸、搜索半径、计算方式、颜色范围进行手动修改，以达到更加美观的效果。
下图所示是生成栅格时“设置”参数的界面：栅格尺寸搜索半径计算方式需要特别注意的是，搜索半径应大等于栅格尺寸。
同时，MapInfo 对栅格的数量是有上限的。
因此，如果选择了较大的数据表格（如福州全网的Database）时，栅格的尺寸就无法设置到很小。
如果这时候要观察一个较小区域的话务、载频密度（如台江区），就可能造成整个区域仅被一两个栅格覆盖的情况，无法达到观察密度趋势的目的。
因此，建议在制作栅格的原始图层时，尽可能从数据表（如：CellInfo）中删除不必要的数据记录（如：要制作台江的栅格图，则CellInfo中就只保留台江的小区信息）。
同时，需要在“样式”选项卡中，将颜色范围的显示形式定义成“用户值范围”，然后根据专题字段的不同，自行定义值的高、中、低范围和对应的颜色。
（MapInfo默认会选择“等值范围”，就是将所有记录大致均分后，自行对应到不同色阶中，通常无法达到预期的显示效果）在生成栅格地图后，原来的地图和基站图层会被完全覆盖，无法看清。
因此，我们常常需要通过显示一些线条式的地理位置信息（如下图所示的网格边框，或市区主要干道等），达到将指标的密度信息与实际地图位置对应起来的效果。
综上所述，栅格专题地图是一种以地理面积为分母，以指标（如话务、载频等）为分子的密度信息图。
栅格地图可以最为直观地表达出一个区域的话务分布、载频分布等信息。
通过多幅栅格地图的对比，就可以看出某个区域的载频分布是否合理（高话务密度区域与高载频密度区域分布是否一致），是否需要增加某个区域的资源投入等信息。
但是，栅格地图的应用也有其限制。
对于原始数据就是百分比（例如，小区资源利用率、小区用塞率等）的指标，栅格地图就无法很好地表现出来。
5.专题地图小技巧@ 基于同一个原始数据表格的不同字段，可以同时生成若干专题地图（话务密度栅格图、载频密度栅格等），并通过MapInfo的图层控制，分别显示。
@ 为了在各类报告中更好地表达专题地图的意义，专题地图所选择的字段和颜色范围，可以通过点选MapInfo的“图例”按钮，在打开图例窗口显示。
（如下图所示）@ 在创建、修改专题地图时，自行定义了专门的颜色范围和图例后，可点选“保存”按钮，将其保存为默认的图例样式。
这样，在下次制作相同类型的专题地图时，就可以直接应用，而不用再重复划分范围。
（如下图所示）自定义的图例和颜色三、图层叠加查询在实际工作中，我们常常遇到这样的问题：需要在报告中体现现网五区八县各有多少个基站、多少块载波；或者在东街口商圈内，我们规划建设多个站点等等。
这就要求我们将基站与某个特定的区域联系起来。
这种联系可以通过维护站点基础信息数据库实现。
但如果出现新的站点或新的区域划分要求（例如：二环到三环间），单纯依靠人工维护的基础信息库，就很难快捷、方便地达到目的。
这时候，我们就要求助于MapInfo的另一个功能：图层叠加查询。
图层叠加查询的原始文件由两个部分。
一个是包含基站经纬度信息的数据表；另一个是我们按照要求自行绘制的框格图层（如：五区八县框格、二环等等）。
图层叠加查询的目的，就是为数据表中的基站赋予特定的地理区域信息并输出。
1.创建基站图层只要原始数据表中包含了基站的标识（SiteID/基站名称），和该站点的经纬度信息，我们就能利用MapInfo自带的绘制点功能，创建出一张.tab的基站信息图层。
仍以Cellinfo为例。
我们在MapInfo下打开一个包含了上述信息的excel 表格形式的基站信息表：MapInfo会“忠实”地将这张表的所有信息加载到自己的数据库中来（注意：这张数据表应尽可能简单，否则某些版本的MapInfo可能会应无法识别某些字符/格式而自动关闭）：选择MapInfo自带的“表格->创建点”功能：依次选择要绘制点的原始数据表，及横、纵坐标对应的字段名称（经度）：选择执行后，呃。
没有窗口会自动出现。
：）要再次选择“文件->打开文件”，会在原始数据表的文件夹位置发现同名的.tab 文件。
点击打开，就可以看到绘制成功的站点图层了。
2.绘制框格图层接下来，我们要按照需求绘制特定的地区区域框格。
这里我们以二环区域为例。
首先，选择“文件->创建新表”：定义表格的字段和属性：需特别注意的是，MapInfo8.5默认的字符长度是10个Bytes，也就是5个汉字，如果我们要写个“北金山生活区”，就会被自动截取为“北金山生活”。
因此，如果需要定义的框格名称可能较长，就需要在下图红色框格所示的位置修改字段长度。
命名生成的.tab 表格，并在当前工作空间中打开（这次倒是自动的）：打开图层控制窗口，将我们刚刚生成的空白文件点选为“可修改”（如下图所示）：选择绘图工具中的“绘制图层”工具，沿地图二环区域绘图：图层控制按钮新建的框格图层可修改设置绘制图层工具最后，千万别忘了，在框格内部点击信息按钮，在打开的信息工具窗口中，手动填入所绘制框格的名称（“福州二环”），并按下Ctrl + S保存绘制好的框格图层和框格名称：信息查询按钮输入框格名称3.图层叠加查询我们在同一个工作空间内打开刚刚做好的两个图层（如下图所示）。
