肝脏超声图片

  • 格式：ppt
  • 大小：18.62 MB
  • 文档页数：97

下载文档原格式

  / 97

合集下载

超声诊断学——肝胆胰脾PPT课件

超声诊断学——肝胆胰脾PPT课件

转移性肝肿瘤
第30页/共170页
转移性肝肿瘤
超声常规：箭头示原发灶
超声造影：大箭示另一病灶， 小箭示卫星灶。
第31页/共170页
3、肝血管瘤
肝脏最常见的良性肿瘤,毛细血管瘤和海绵样血管瘤。 声像图表现： ➢ 边界：清楚、强回声、裂隙征。 ➢ 形态：圆形、椭圆形、不规则形。 ➢ 可压缩性:边缘部的肿块 ➢ 内部回声：
④胆囊颈部结石
胆囊结石
第79页/共170页
胆囊结石
第80页/共170页
胆囊颈部结石嵌顿
胆囊结石
第81页/共170页
3、胆囊癌
➢胆道系统中常见的恶性肿瘤，多发生在胆囊体 部和底部，腺癌为主。
➢临床症状：腹痛并放射至肩背部，肿瘤侵犯、 阻塞胆囊颈或胆囊管后，可产生类似结石梗阻 和急性胆囊炎的表现。
③胆囊泥沙样结石声像图表现
胆囊结石
• 胆囊后壁沉积强回声光带。 • 沉积层较薄时仅表现为胆囊后壁粗糙、回声增强。 a) 改变体位，强回声光带移动可辅助诊断。
第75页/共170页
胆囊结石
胆囊泥沙样结石
第76页/共170页
胆囊结石
胆囊泥沙样结石
第77页/共170页
胆囊结石
胆囊泥沙样结石
第78页/共170页
•
原发性肝癌
•
转移性肝肿瘤
•
肝血管瘤
•
肝囊肿
•
肝脓肿
第15页/共170页
1、原发性肝癌 好发年龄：30~50岁。 男女比例： ：1。 实验室检查：AFP升高。 病理分型：
弥漫型、块状型、结节型。 组织学分类：肝细胞型、胆管细胞型、混合型
第16页/共170页
声像图表现：
原发性肝癌

超声诊断肝脏ppt课件

超声诊断肝脏ppt课件
33
早期肝脓肿
34
35
肝囊肿与肝脓肿声像图鉴别
肝囊肿
边缘形态 囊壁 内部回声 后壁效应 临床症状 动态观察 规则 菲薄，光滑 清亮的无回声 明显 无 无变化
肝脓肿
规则或不规则 厚，模糊，毛糙 不清亮,有细光点， 液化不全时可见实质回声 无→有 有 一周内有明显变化
36
(四)肝包虫病
（一）声像图表现 1．包虫囊肿，有六种类型： （ 1 ）单发囊肿型（占 70% 左右）：为 单个无回声区，囊内有细小光点沉积于 囊底，活动后漂浮形成“落雪征”。 （2 ）多发囊肿型：肝内出现两个以上囊 肿。 （3）子囊孙囊型：表现为在一个大的囊 腔内出现多个小囊肿，称“囊中囊”。
101
声像图特征：
1.肝均匀性增厚、增大 2.肝内光点增粗，呈雾状，近段回声增强呈明 亮肝，后段回声减低（这是由于脂肪浸润所 致声衰减和散射所致） 3.肝内管道走向显示不清
102
103
104
105
106
本节重点： 1.肝囊肿和肝脓肿声像图特点鉴别诊断。 2.肝癌声像图特征。 3.肝硬化声像图特征。
42
声像图特征：
直接征象： 1.肝内见一个或数个光团 2.光团的形态不规则，可以是圆形、椭圆形、分叶 状 3.光团的内部光点分布不均，回声强弱不一，当肿 块中心部液化坏死时，可出现无回声暗区 4.光团周边可以见声晕（光团周围一圈细的低回声 暗带）或“靶环征”（光团周围宽的低回声暗 带）. 5.光团周边及内可见丰富的 动静脉血流信号
门门vv管壁回声较强管壁回声较强hvhv壁薄回声弱各支有其形态特征有其形态特征hvhv是肝脏分叶的标志是肝脏分叶的标志而而pvpv右支为右支为飞鸟征飞鸟征左支的工字结构左支的工字结构chvchv频谱为三峰频谱为三峰二肝液性占位性病变二肝液性占位性病变一肝囊肿一肝囊肿肝囊肿一般无症状多在体检时发现肝囊肿一般无症状多在体检时发现可单发也可多发较大的囊肿可有饭后可单发也可多发较大的囊肿可有饭后饱胀饱胀当囊肿合并感染时可出现寒战当囊肿合并感染时可出现寒战发热剧痛黄疸等症状发热剧痛黄疸等症状肝囊肿肝囊肿肝囊肿肝囊肿声像图特点声像图特点11肝内见一个或多个孤立存在的无回声暗区肝内见一个或多个孤立存在的无回声暗区圆形或椭圆形圆形或椭圆形22囊壁纤细囊壁纤细规则规则部分囊肿可见分隔光带部分囊肿可见分隔光带33囊壁后壁效应增强囊壁后壁效应增强44与正常肝组织境界分明与正常肝组织境界分明55肝脏形态除较大囊肿有局部改变外肝脏形态除较大囊肿有局部改变外一般明一般明显变化显变化66彩色多普勒

肝脏疾病的超声诊断ppt课件

肝脏疾病的超声诊断ppt课件
40
肝血管瘤
• 是肝脏最常见的良性实质性肿瘤！ • 病理分为四型：海绵பைடு நூலகம்血管瘤、硬化性 血管瘤、血管内皮瘤和毛细血管瘤。 • 最常见的是海绵状血管瘤，为肝内的毛 细血管局部过度增生所致。
41
海绵状血管瘤的声像图特征
• 肿瘤形态：较小者呈圆球状，较大者呈椭圆形或 不规则形。 • 回声类型： • (1)高回声型:最多见，多出现在较小的血管瘤 ，内部回声均匀、致密，有小的筛孔状改变。不 能显示血流。 • （2）低回声型：较少见，多见于较大的肝血管 瘤，或者是脂肪肝背景下的血管瘤，瘤体实质回 声以低回声为主，多数不均匀。边缘或较大血窦 处可显示血流信号。 • （3）混合回声型：见于更大的肝血管瘤，实质 内有粗网络状或蜂窝状结构，分布不均匀，回声 强弱不等。 42
23
• 6.肝门区和脾门区静脉海绵样变性：门 静脉及其分支或脾静脉及其分支部分或 全部受阻后，其周围形成大量侧支循环 ，超声可在肝门或脾门区显示网状扭曲 的管状无回声，类似海绵样结构； • 7.胆囊改变：胆囊壁增厚呈双环状改变 ，黏膜尚光滑，胆汁无回声多清晰； • 8.脾脏肿大：脾脏增大，包膜回声增粗 增高，脾实质早期回声多较均匀，后期 因脾索增宽、纤维化、脾窦扩张淤血使 回声增强、增密； • 10.腹水。
22
• 4.门静脉主干扩张，达到或超过1.3cm，当 其内出现血栓时可在管腔内见到条片状或 团块状的弱回声或等回声；脾静脉和肠系 膜上静脉亦可扩张，前者的内径超过0.7cm ，后者超过0.6cm。肝内的门静脉分支可增 宽或者变细、扭曲和管壁回声增强； • 5.侧支循环开放：胃底及食管静脉曲张、 脾门与左肾之间静脉曲张；肝圆韧带内脐 静脉重新开放等；
15
16
17
18

肝脏超声诊断课件

肝脏超声诊断课件
（3）囊肿两侧可见侧壁声影，囊 肿后壁及后方组织回声增强。
精品
3．肝脏外形： 囊肿较小且位于肝中央部位时，
肝形态、大小无明显变化； 大的囊肿或近肝边缘处的囊肿可
使肝脏形态不规则，局部膨隆， 体积增大；
精品
4．深而大的囊肿可使周围血管及 胆管呈弧形受压移位，相邻器官 可见推压征象。
精品
--------cyst
及强回声。
精品
（4）弥漫型肝癌 ①肝实质可见弥漫分布的粗大斑
片状强回声，分布不均，难以分 辨出明确的肿块； ②肝脏增大，形态失常，边缘凹 凸不平；
精品
③肝深部组织回声明显衰减，肝 内血管回声减少，肝静脉变细、 扭曲；
④肝门静脉内可见癌栓的实性回 声光团及肝门静脉周围的海绵样 变。
精品
2．间接征象： （l）肝脏大小及形态的改变 较小的肿瘤肝脏形态大小无明显改
精品
当脓液粘稠并含有脱落坏死组织 时，常呈不规则的低回声及片状、 条索状强回声，类似实质性肿块。
肿脓壁较厚，回声强，内壁常不 规则。
精品
（3）病程后期（脓肿吸收期）： 脓肿体积缩小，液性暗区内出现
斑片状或条索样强回声，脓肿壁 进一步增厚。
精品
4．脓肿后方回声增强，由于脓肿 内的变性、液化、坏死，其后方 回声增强；
3．肝脓肿图像的演变及分期： （l）病程初期（炎症期） 病变区因水肿呈不均匀的低至中等
回声光团，与周围正常肝组织之间 有不规则的低回声带，界限模糊；
精品
（2）病程中期（脓肿形成期）： 随着病程的进展，病变区开始坏
死、液化，声像图可见病变区呈 蜂窝结构，其内可见无回声暗区， 暗区内有稀疏光点。
性受累，肝脏的正常均匀回声受 到破坏，呈现为广泛的边界不清 的异常回声区。

肝胆胰脾超声图文报告

肝胆胰脾超声图文报告

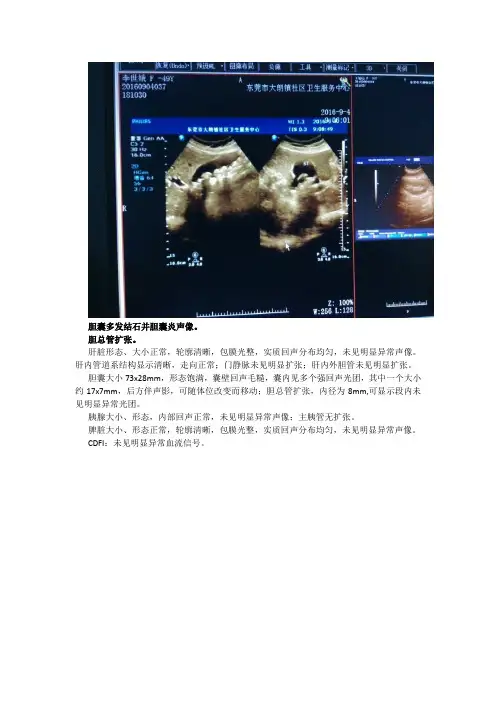

胆囊多发结石并胆囊炎声像。

胆总管扩张。

肝脏形态、大小正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

肝内管道系结构显示清晰，走向正常；门静脉未见明显扩张；肝内外胆管未见明显扩张。

胆囊大小73x28mm，形态饱满，囊壁回声毛糙，囊内见多个强回声光团，其中一个大小约17x7mm，后方伴声影，可随体位改变而移动；胆总管扩张，内径为8mm,可显示段内未见明显异常光团。

胰腺大小、形态，内部回声正常，未见明显异常声像；主胰管无扩张。

脾脏大小、形态正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

CDFI：未见明显异常血流信号。

胆囊息肉样声像，建议定期复查。

肝脏形态、大小正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

肝内管道系结构显示清晰，走向正常；门静脉未见明显扩张；肝内外胆管未见明显扩张。

胆囊大小、形态正常，囊壁欠光滑，后壁近囊颈段见两个等回声结节附着，大小分布约4x3mm、3x2mm，后方不伴声影，不随体位改变而移动；胆总管未见扩张。

胰腺大小、形态，内部回声正常，未见明显异常声像；主胰管无扩张。

脾脏大小、形态正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

CDFI：未见明显异常血流信号。

胆囊息肉样声像，建议定期复查。

肝脏形态、大小正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

肝内管道系结构显示清晰，走向正常；门静脉未见明显扩张；肝内外胆管未见明显扩张。

胆囊大小、形态正常，囊壁欠光滑，囊壁见一个大小约4x4mm等回声结节附着，后方不伴声影，不随体位改变而移动；胆总管未见扩张。

胰腺大小、形态，内部回声正常，未见明显异常声像；主胰管无扩张。

脾脏大小、形态正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

CDFI：未见明显异常血流信号。

胆囊多发息肉样声像，建议定期复查。

肝脏形态、大小正常，轮廓清晰，包膜光整，实质回声分布均匀，未见明显异常声像。

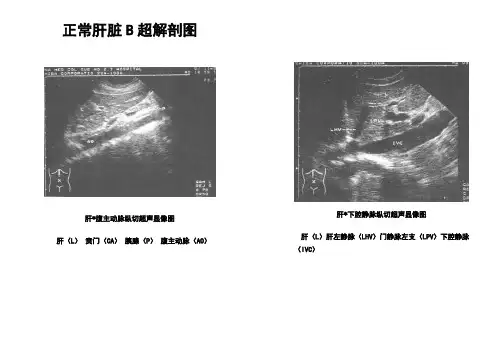

正常肝脏解剖图(B超)

正常肝脏解剖图(B超)

正常肝脏B超解剖图
肝*腹主动脉纵切超声显像图
肝（L）贲门（CA）胰腺（P）腹主动脉（AO）
肝*下腔静脉纵切超声显像图
肝（L）肝左静脉（LHV）门静脉左支（LPV）下腔静脉（IVC）
肝*胆纵切超声显像图肝（L）胆（GB）
肝*肾纵切超声显像图肝（L）右肾（RK）
肋缘下斜切超声显像图
肝（L）胆囊（GB）门静脉右支（RPV）门静脉左支（LPV）肝右静脉（RHV）肝左静脉（LHV）
第一肝门肋缘下斜切超声显像图
肝（L）肝中静脉（MHV）肝左静脉（LHV）肝右静脉（RHV）下腔静脉（IVC）
第一肝门右肋缘间斜切超声显像图
肝（L）门静脉右支（RPV）门静脉主干（MPV）下腔静脉（IVC）胆总管（CBD）幽门窦（PY）
.。

肝脏超声ppt课件

肝脏超声ppt课件

肝脏超声在疾病治疗中的应用
肝癌治疗监测
对于肝癌患者，超声可以实 时监测肿瘤的大小、位置及 血流情况，为手术切除、介 入治疗等提供依据。
肝硬化治疗评估
对于肝硬化患者，超声可以 评估肝脏的储备功能及门静 脉高压状态，为治疗方案的 选择提供参考。
胆道疾病治疗监测
对于胆囊炎、胆结石等胆道 疾病，超声可以监测胆囊的 排空功能及结石的位置，为 治疗方案的调整提供依据。
肝脏实质回声
超声可以检测肝脏实质的回声强度、均匀度及肝实质的细 微结构，对脂肪肝、肝硬化、肝癌等疾病有较高的诊断价 值。
血管血流
超声可以检测肝脏血管的血流状态，如门静脉、肝静脉、 肝动脉的血流方向、流速等，有助于判断肝脏功能及血流 动力学状态。
胆道系统
超声可以观察胆囊、胆管的结构及功能状态，对胆囊炎、 胆结石、胆道肿瘤等疾病有较好的诊断效果。
ERA
肝脏超声的定义与原理
定义
肝脏超声是一种无创、无痛、无 辐射的检查方法，通过高频声波 显示肝脏的形态、结构和功能状 态。
原理
肝脏超声利用超声波在人体组织 中的传播和反射特性，通过计算 机处理形成图像，用于诊断肝脏 疾病。
肝脏超声的应用范围
肝脏形态学检查
观察肝脏的大小、形态、边缘 、包膜等，判断是否存在肝脏
图像记录
对异常部位进行详细记录，并 保存图像。
正常肝脏超声图像
01
02
03
04
肝脏轮廓清晰，边缘平 滑。
肝实质回声均匀，呈细 小点状回声。
肝静脉和门静脉显示清 晰，无扩张。
胆囊和胆道显示正常。
异常肝脏超声图像
01
02
03
04
肝脏形态异常

正常肝脏B超解剖图

正常肝脏B超解剖图

正常肝脏B超解剖图
————————————————————————————————作者：————————————————————————————————日期：
正常肝脏B超解剖图
作者：佚名文章来源：中华乙肝防治指南网点击数： 1543 更新时间：
2007-8-13 编辑：hypnos …………………………………………………………………………………………………………………………
…
正常肝脏B超解剖图
肝*腹主动脉纵切超声显像图
肝（L）贲门（CA）胰腺（P）腹主动脉（AO）
肝*下腔静脉纵切超声显
像图
肝（L）肝左静脉（LHV）门静脉左支（LPV）下腔静脉（IVC）
肝*胆纵切超声显像图
肝（L）胆（GB）
肝*肾纵切超声显像图
肝（L）右肾（RK）
肋缘下斜切超声显像图肝（L）胆囊（GB）门静脉右支（RPV）门静脉左支（LPV）肝右静脉（RHV）肝左静脉（LHV）
第一肝门肋缘下斜切超
声显像图
肝（L）肝中静脉（MHV）肝左静脉（LHV）肝右静脉（RHV）下腔静脉（IVC）
第一肝门右肋缘间斜切
超声显像图
肝（L）门静脉右支（RPV）门静脉主干（MPV）下腔静脉（IVC）胆总管（CBD）幽门窦（PY）.。

肝脏超声ppt课件

肝脏超声ppt课件
典型声像图表现： 肝脏体积增大，为左、右肝叶普遍性肿大，形态饱满
，边缘钝。肝静脉内径明显增宽，并可见到肝静脉搏动 ，下腔静脉内径明显扩张。在吸气时，其内径较少改变 ，肝实质回声可无改变或回声略增粗，分布均匀。 鉴别诊断：
淤血性肝病需与肝炎伴肝脏肿大及下腔静脉阻塞综合 征鉴别。
75
淤血肝，肝静脉扩张
8
肝-胆矢状切面
9
3、经下腔V矢状切面图 在右正中旁2cm处矢状切，显示下腔V、肝、
肾、胰头等结构。 此断面的最大特点是肝脏后面见到纵贯全腹的
长带状无回声结构，即下腔V，肝下缘尖锐， 其脏面浅部与胃窦、深部与胰头相邻或相近。
10
经下腔V矢状切面
11
4、经腹主A矢状切面图 在腹正中线或左正中旁1cm处矢状切，显示
左肝、胃、胰体等结构。此断面显示腹主A 的粗管状结构，显示左肝外侧叶的矢状断 面。
12
经腹主动脉矢状切面
探头置于剑突下， 沿着腹主动脉长轴 纵切，显示肝左外 叶（LL）和其后方 无回声腹主动脉 （AA）
13
肝脏基本横断面
14
1、高位肝脏横断面 此断面以放射状排列的肝静脉为特征，肝
左、肝中、肝右静脉向下腔V集中汇流。
2.肝内回声增强，重者呈云雾状，后方衰减。
3.肝内管道分布走向显示不清，各级分支多不易 显示。
4.不均匀性脂肪需和肝癌鉴别。
69
脂肪肝
70
71
局限性脂肪肝
72
2. 血吸虫肝

血吸虫肝病是由血吸虫卵随门静脉血抵达肝内汇管 区形成慢性虫卵结果，既而大量纤维组织增生，导致汇
管区纤维化所致。
横沟 第一肝门。
3
肝脏基本矢状切面图

肝脏疾病超声诊断 PPT课件

肝脏疾病超声诊断 PPT课件

2、常用切面
• 1）、右肋缘下斜断面
探头置于右肋缘下沿肋缘向左上方滑动扫查， 直至胸骨下端。此切面显示第一肝门及第二肝门 结构。
• 2）、右肋间切面
探头从右侧第四或第五肋间开始，从上而下逐 肋间进行探查，可观察到门脉主干及右叶分支， 肝静脉短轴。
• 3）、肝脏的纵段面
探头置于剑突下纵切能获得肝－腹 主动脉的纵段图，可以显示腹主动脉 的长轴，腹腔动脉，肠系膜上动脉的 分支，以及肝、胃、胰等结构。
显变化。
（二） 多囊肝
为一种先天性肝脏多囊疾病，有家族史， 一部分病例可同时伴有肾，胰，脾等其它 脏器多囊性病变，大多长期无症状。症状 随年龄增大而逐渐出现，加重。
声像图特点：
1、肝体积增大（普遍增大），形态失常，不 规则。 2、肝内见多个大小不等的无回声暗区，正常 肝结构不清。 3、合并其他多囊脏器（脾、肾、胰等）。
3、彩色多普勒超声成像仪
由于肝脏内血管丰富，用彩色多 普勒可获得肝脏切面血流的走向，流 速、流量及RI、PI的测定，以及病变区 血流与周围血流的关系，供诊断及鉴 别诊断分析。
（二）、探测方法
1、检查前准备
一般不需作特殊准备，最好检查 前先作肝功测定，以便对传染性肝炎 起到隔离作用，已免交叉感染。
2)、 间接征象 a. 肝肿大，以局部肿大为明显 b. 膈活动受限（肝周炎与膈的粘连，疼痛） c. 反应性右胸腔积液（部分可见）
【临床意义】
a. 对肝占位病变诊断和鉴别诊断，制定治 疗方案。
b. 清晰显示脓肿部位、大小、数目，指导 临床穿剌手术定位。
c. 判断脓肿与周邻脏器的关系。 d. 动态观察治疗前后消涨变化。
肝区见一个或多个低回声或无回声暗区，暗区 内见中等回声光斑、光点（未溶解肝胆管组织）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

根据肿块与 正常肝实质回声 强度的比较，可 将其分成：
A 强回声； B 等回声； C 低回声； D 混合型。
直接征象： 肝内见异常回声团； 内部回声多不均质； 边缘不清可伴声晕； 周围可有卫星结节； 内有不规则无回声。
间接征象： 局部肿大，形态失常： “角征”(angle sign)------锐利的下缘角变钝 “驼峰征”(hump sign)--接近肝包膜的肿瘤突向 肝表面
IV III
I
II
• 常规扫查 • 1、剑突下扫查：纵切、横切、斜切。观察 肝左叶， • 2、右肋缘下扫查： • 3、右肋间扫查： • 4、右肋弓扫查 • 5、侧卧位经胸壁纵切
经第一肝门斜断图
右肋缘下斜断图 （第二肝门）
经腹主动脉纵断图
经下腔静脉纵断图
肝-右肾纵断图
飞鸟征
右肋间斜断
（沿门脉长轴）
肝内胆管分三级 一级胆管—左右肝管 二级胆管---肝叶胆管 （左内外叶、右前后叶）
三级胆管—肝段胆管
各级与门静脉及其分 支伴行，正常超声难 以显示。
第一肝门
• 门静脉、肝固有动脉 、胆总管
横切 --米老鼠征 门脉右侧肝总动脉 左侧胆总管
在肝门外肝动脉居左， 胆总管居右，门静脉 于后方。
达肝门后，肝动脉 最低，门静脉次之， 左右肝管汇合处最 高
囊壁多呈双层，外囊为 纤维包膜，较光滑。内 囊剥离，脱入液性囊腔， 呈漂动状。
囊沙 为从囊壁 发育而成的原头 节。囊沙声像图 中表现为均匀的 内部细小回声
肝脓肿(Hepatic Abscess)
肝脓肿的声像图视脓肿所处阶段而异
早期
。
早期：(脓肿未形成)
•局部回声异常 •多无液性暗区
•边界常不规则
第二肝门
三条肝静脉汇入 下腔静脉处 第一肝门上方 5cm
第三肝门
• 下腔静脉沟的下部，肝右叶副肝右静脉及 尾状叶的一些小静脉出肝处。
肝脏的分叶及分段
• 两个半肝-----左肝、右肝 • 五个叶---尾状叶、左外叶、左内叶、右前叶、 右后叶 • 八个段----目前国际上多采用Couinaud肝段划 分法八段（肝静脉系统+门静脉系统）
• 当门静脉高压时，门静脉内径增宽（主干 大于1.4cm）
• ③肝动脉。来自腹主动脉腹腔干的肝固有 动脉分支，血流量虽仅占肝血供的1/4，其 占氧供应来源的80%。当门静脉阻塞时，肝 动脉代偿成为主要的营养血管。正常肝动 脉峰值速度范围：65～85cm/s 、阻力指数： 0.6～0.75。
• ④肝内胆管。
• 多 个 大 小 不 等 无 回 声
• 肝 体 积 增 大 外 形 失 常
•常伴有多囊肾多囊脾
肝包虫病 (Hydatid disease of the Liver)
•囊肿附近组织反 应性回声增强层 •囊壁较厚可钙化 •有囊中囊(mother’s and son’s cyst sign)
•疫区羊等接触史 •Casomi试验阳性 •囊肿多位于右叶 •囊内可质性光点
• 右叶间裂－－肝右静脉－－将右半肝分为右前叶 和右后叶。
• 右段间裂－－门静脉右支主干平面，即分 开右前叶上段（段VIII）、右前叶下段 （段V），又分开右后叶上段（段VII）、 右后叶下段（段VI）。
• 尾状叶－－第二肝门（肝静脉汇入下腔静 脉处及门静脉左支水平部）－－尾状叶 （左右部分）段I。
卫星结节
门脉栓
门脉栓
下腔静脉栓
肝右静脉栓
下腔静脉栓
肝右静脉栓
肝 癌 Ao 旁 淋 巴 结 转 移
转移性肝癌(Liver metastases)
性 病 变 。
及 图 形 特 征 相 似 的 占 位 肝 内 出 现 成 批 的 、 大 小
继 发 性 肝 肿 瘤 多 在
或 条 束 状 血 流 。
•后方回声有增强效应
(Posterior echo enhance)
• 压 迫 周 围 血 管
• 肝 外 形 失 常
直 径 过 大 或 多 发 性 时
多囊肝(Polycystic Liver Disease)
肝肿大 肝实质及肝内管道 结构消失，代之以 弥漫性囊性病变
多囊肝
多囊肝
• 压 迫 周 围 血 管
肝硬化（Liver Cirhosis）
肝形态 可局部肿大或缩小 肝表面 呈波浪状、锯齿状 肝实质 点线状等粗糙不均
门V高压 主干内径>1.4cm 脾V内径>0.8cm
肝V系统 变细并扭曲甚至消失
肝 门 淋 巴 结 肿 大 。
可 能 原 因 ： 胆 囊 V 回 流 受 阻 。
胆 囊 壁 厚 ， 呈 双 层 ， 毛 糙 。
者 可 在 肿 块 内 见 到 点 状
血 管 型 ， 部 分 多 血 管 型
继 发 性 肝 癌 多 为 少
乳癌、肺癌转移瘤为牛 眼样病灶(bulls eye sign)
牛眼的组成： •中心：园形高回声 •暗环：环无回声区 •外周：包膜亮回声
卵巢、结肠、胃及泌 尿系恶性肿瘤肝转移灶多 为强回声结节。
• ②门静脉。肠系膜上静脉与脾静脉汇合而成。是 肝的主要营养血管。
• 门静脉的血流量Q（ml/s）=3.14X（D/2）2 VmeanX60。Vmean为 门静脉的平均流速（cm/s），D为门静脉直径（cm）。正常值：血 流速度范围：13～25 cm/s、血流量：约900±217ml/min。 临床意义：评估肝硬化食管静脉曲张破裂的可能性。
•血流明显增多
内 容 物 可 分 层 ， 可 飘 动 。
侧 壁 声 影 不 明 显
内 缘 不 平 整 ， 呈 虫 蚀 样 ；
囊 肿 壁 厚 ， 可 达 数 毫 米 ；
坏 死 液 化 期 ：
•
•
•
•
失 肉 吸 。 芽 收 组 好 织 转 卡 期 入 ： —— 脓 肿 消
肝血管瘤
高回声型
肝血管瘤
病理：内有疤痕分隔 超声：内有纤维样回声
原发性细胞性肝癌（HCC） Hepatocellular Carcinoma
• 病因不清楚。食物与水源污染或某些生物 性、化学毒素可能是致癌的诱因。乙型肝 炎后肝硬化病人中肝癌发病率是非肝炎患 者人群20倍高。有家族聚集现象，可能与 遗传有关。 • 声像图特征有失结构、膨胀性生长、多形 性、多变性及生长迅速等特点
• 肝 表 面 和 边 缘 相 对 平 整 。
• 肝 内 回 声 不 均 匀 呈 鳞 状 ；
诊断思路与鉴别诊断 1．首先了解病史，有无 血吸虫流行病区疫水接触 史。 2．了解肝功能、两对半 情况。 3．判断典型血吸虫肝特 征性声像图。 4．注意与肝炎后肝硬化 鉴别。
肝吸虫病
病理与声像图关系 成虫寄生在肝胆管内， 引起胆管呈炎症性改 变，胆管壁结缔组织 增生而变厚、毛糙， 邻近肝细胞可有脂肪 变性、萎缩、坏死
• 正中裂---胆囊切迹中点到下腔静脉连线--肝中静脉－－左半肝和右半肝
• 左叶间裂－－门脉矢状部（肝园韧带附着 部）与下腔静脉左壁之间的连线。将左半 肝又分为左内叶和左外叶。左内叶为段IV。
IV III
VHale Waihona Puke II IVIIII
• 左段间裂－－－肝左静脉，分左外叶上段 （段II）、左外叶下段（段III）
小网膜囊增厚 胃左静脉扩张 肠系膜上静脉 扩张
门脉高压的表现
•门脉主干内径扩张 •脾大，脾门V肠系膜V扩张 •脐V重开，胃左V扩张迂 •胆囊壁水肿 •腹水
•肝脏饱满肿大
•光点细密模糊
•近场回声增强 •远场回声衰减 •原因：脂肪细胞反射散射增多
肝肾回声反差增大 诊断脂肪肝的敏感性 90％以上
脂肪肝
肝肾反差增大
血吸虫肝（Schistosomiasis）
病理与声像图关系 肝实质回声增粗增高，分布 不均匀，呈网络状、地图样 改变。 成因：虫卵节结引起门静脉 周围肝组织的广泛纤维组织 增生，沿门静脉分支呈树枝 状分布。纤维组织呈高回声， 由此可见肝内沿门静脉分布 的高光带回声，呈树枝状网 络状或地图样。
肝吸虫感染
寄生胆道系统 胆管炎症性改变——增厚毛 糙——回声增强，显示率增加
平行管征
压迫胆管，致肝 内外胆管扩张
压迫血管可致血 管扭曲、迂回、狭窄 或推移。
门静脉栓塞
淋巴结肿大
腹水
低回声型
混合回声型
4
强回声型
等回声型
结 节 型
弥 漫 型
巨 块 巨 型 块 型
低回声型
混合回声型
4
肿块向表面突出
声晕和侧边声影
4
小肝癌 低回声型
小肝癌
周边血管受压
周围血管中断、绕行
周围血管围绕征
肝脏超声诊断典型图片
下腔静脉
肝右叶 肝 左 叶
正常肝组织构成 肝被膜---呈光滑连续细线状回声
正常肝实质-----呈均匀细小点状等回 声。
肝内管道结构
①肝静脉。 • 正常肝左、中、右静脉
管壁薄，最大内径小于1.1cm 壁增厚－－－肝炎； 肝静脉扩张（最大内径大于
。
1.1cm）－－－提示肝淤血、心 功能不全、肝静脉栓塞、布-加 综合征。 肝静脉变细（最大内径小于 0.7cm）－－－提示肝硬化等。
管道穿通
肝血管瘤
内 部 呈 筛 窦 状
肝血管瘤
边缘回声强
肝血管瘤
常位于肝血管（静脉）旁
肝血管瘤
其回声强度随时间的 延长而改变
强
弱 更弱
肝局灶性结节性增生（FNH） Focal Nodular Hyperplasia
• 女多于男2：1。发病原因未完全明确。有 学者报道长期服用避孕药的女性易发此病。 • 无包膜，境界清晰的良性瘤样病变。
低回声型
低回声型
肝血管瘤
