工程名称日期交底部位褥垫层、垫层页数共8页交底内容：一、材料要求0.5～1cm粒径碎石、C15商品砼。
二、主要机具水准仪、水准尺、钢卷尺、平头铁锹、抹子、手推车、蛙式打夯机、挖掘机、铲车、挖掘机、自卸式土方车、混凝土罐车、汽车泵、平板振动器等。
三、作业条件：1、褥垫层、垫层方案及施工图纸已经确定。
2、清除基底垃圾等杂物，清除积水淤泥，组织有关单位进行验槽，包括轴线尺寸、水平标高以及有无积水等情况，办好基槽隐蔽等手续。
3、对碎石进行材料现场验收，符合要求，运输路线畅通。
4、确定复合地基承载力特征值、单桩竖向承载力特征值、检测桩身完整性，复合地基承载力特征值通过现场复合地基载荷试验确定，单桩竖向承载力特征值通过静载荷试验确定，桩身完整性通过低应变法确定，以上试验均需在桩身强度达到设计要求并满足规范规定的养护期后由有相应资质的单位完成，待检测合格经设计方核认后方可进行施工。
5、所有施工材料、机械、人员已经进场，且具备施工条件。
四、操作工艺工艺流程：测量放线→褥垫层施工→测量放线→模板支设→混凝土垫层→混凝土养护。
工程名称日期交底部位褥垫层、垫层页数共8页五、施工工艺5.1测量放线根据施工技术交底、施工图纸对褥垫层位置进行定位放线，按设计要求褥垫层铺设范围应超出素垫层边缘不小于200mm。
放线完毕后经项目部相关管理人员对位置及角度进行验收，验收合格后方可进行下道工序。
工程名称日期交底部位褥垫层、垫层页数共8页5.2褥垫层施工待CFG桩基检测合格经设计方核认后，分层进行回填230mm 厚粒径5～10 mm 的碎石褥垫层，每层铺设厚度150-200mm 。
碎石垫层每边比素垫层边缘宽200mm ，褥垫层夯填度不得大于0.9 。
工程名称日期交底部位褥垫层、垫层页数共8页（1）将地基表面的浮土和杂质清除干净，平整地基，妥善保护基坑边坡，防止坍土混入砂石垫层中。
（2）对回填料进行检查，对粒径过大的碎石应及时挑选出来，按照设计要求采用粒径合适良好的碎石。

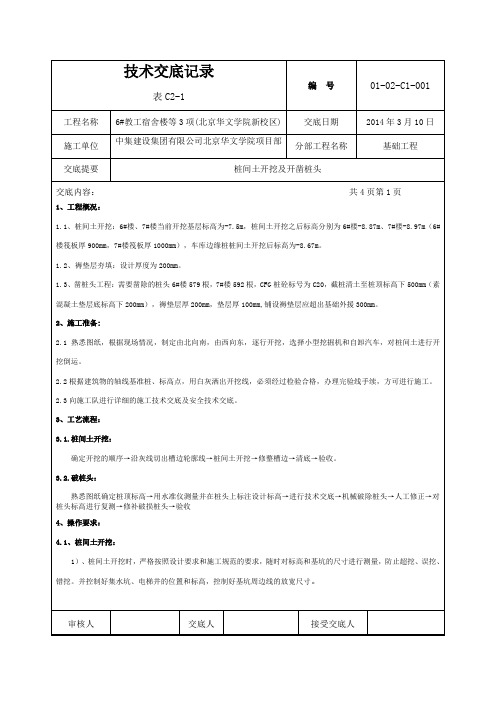

表C2-1编号01-02-C1-001 工程名称6#教工宿舍楼等3项(北京华文学院新校区)交底日期2014年3月10日施工单位中集建设集团有限公司北京华文学院项目部分部工程名称基础工程交底提要桩间土开挖及开凿桩头交底内容：共4页第1页1、工程概况：1.1、桩间土开挖：6#楼、7#楼当前开挖基层标高为-7.5m，桩间土开挖之后标高分别为6#楼-8.87m、7#楼-8.97m（6#楼筏板厚900mm，7#楼筏板厚1000mm），车库边缘桩桩间土开挖后标高为-8.67m。
1.2、褥垫层夯填：设计厚度为200mm。
1.3、凿桩头工程：需要凿除的桩头6#楼579根，7#楼592根，CFG桩砼标号为C20，截桩清土至桩顶标高下500mm（素混凝土垫层底标高下200mm），褥垫层厚200mm，垫层厚100mm,铺设褥垫层应超出基础外援300mm。
2、施工准备:2.1熟悉图纸，根据现场情况，制定由北向南，由西向东，逐行开挖，选择小型挖掘机和自卸汽车，对桩间土进行开挖倒运。
2.2根据建筑物的轴线基准桩、标高点，用白灰洒出开挖线，必须经过检验合格，办理完验线手续，方可进行施工。
2.3向施工队进行详细的施工技术交底及安全技术交底。
3、工艺流程：3.1.桩间土开挖：确定开挖的顺序→沿灰线切出槽边轮廓线→桩间土开挖→修整槽边→清底→验收。
3.2.破桩头：熟悉图纸确定桩顶标高→用水准仪测量并在桩头上标注设计标高→进行技术交底→机械破除桩头→人工修正→对桩头标高进行复测→修补破损桩头→验收4、操作要求：4.1、桩间土开挖：1）、桩间土开挖时，严格按照设计要求和施工规范的要求，随时对标高和基坑的尺寸进行测量，防止超挖、误挖、错挖。
并控制好集水坑、电梯井的位置和标高，控制好基坑周边线的放宽尺寸。
审核人交底人接受交底人表C2-1编号01-02-C1-001 工程名称6#教工宿舍楼等3项(北京华文学院新校区)交底日期2014年3月10日施工单位中集建设集团有限公司北京华文学院项目部分部工程名称基础工程交底提要桩间土开挖及开凿桩头交底内容：共4页第2页续上页：2）小型挖掘机械开挖在接近槽底时，用水准仪控制标高。
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕
—
内容：
褥垫层工程施工技术交底
一、施工规范依据
1、本工程设计图纸和选用图集
2、建筑地基与基础工程施工质量验收规范( GB50202-2002);
3、建筑地基处理技术规范(JGJ-2002)；
4、湿陷性黄土区建筑规范(GB50025-2004)；
5、建筑机械使用安全技术规程(JGJ33-2001)；
二、施工准备
1、材料：级配砂石
2、主要机具：20型装载机2台、18型压路机一台、水准仪DZS3-1 一台
3、熟悉和掌握有关的图纸设计，施工规范要求。
4、根据建设单位提供的高程控制点标高，并把标高引入基坑，做好褥垫层高程控制的准备工作。
三、操作工艺
1、清理基底上的浮土和积水并设置控制铺筑厚度的标咼。
2、检验砂石质量，级配砂石应将砂石拌和均匀，使其质量达到设计要求或规范的规定。
3、使用两台20型装载机逐层逐块米用倒退式进行铺设，并做到边铺设边控制标高。
4、铺设级配砂石在夯实前，应根据其干湿程度和气候条件，适当洒水以保持砂石的最佳含水量。
5、压路机采用静力压实法往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。
边缘和转角处应用平板振动器震实，不得遗漏。
夯实完后拉线验收，并符合设计规定的标高。
四、施工质量控制
1、褥垫层采用300mm厚的级配砂石，石子粒径w 30mm，采用静力压实法施工，其铺设范围为桩外边
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕
—。
表C-13 技术交底记录工程名称正定中学图书馆交底部位基础褥垫层工程编号交底日期2011年5月21日交底内容：一、准备工作：1：材料要求：碎石05—10㎜，石子中不准含有杂物、树根等有机杂物，含泥量小于5%；2：主要机具：平板式（强夯）振动器、轮胎式装载机、小型翻斗车，手推车、铁锹、铁杷，水管等；3、作业条件：设置铺设厚度的标志，如水平桩和标高桩；二、施工工艺：1、处理清扫地基表面分层铺筑碎石喷水夯实或碾压找平验收。
2、操作工艺：A、将地基表面的浮土、杂物清除干净，并把边坡土拍实，以防流落到槽内混入褥垫层；B、本工程基础垫层下铺设200㎜厚褥垫层，褥垫层宽度按设计（图纸）每边外扩300㎜；压实系数0.9；褥垫层顶标高—3米的为—.3.1米，—2.5米的为—2.6米；C、夯实、平振法施工，用平板振捣器往返振捣，4—5遍，振捣器振捣时要搭接1/3，D、找平验收：施工时要分层找平，夯压密实、最后一遍夯压密实后，表面要拉线找平，并符合设计标高；E、坑槽边要有防雨排水措施；防止地表水流入槽内或基土破坏；三、质量标准：1：基底土及基底必须符合要求；2：压实系数必须符合设计和规范要求；3、褥垫层厚度要夯压密实；接茬平整；4、基坑严格按设计要求铺设；严禁浪费石子；四、成品保护：1、回填碎石时，要要注意保护轴线桩，标高桩，并经常复测；2、施工时要保护边坡，防止土流入槽内；3、碎石铺夯完毕后，严禁小车及行人乱走乱划乱压；4、施工时严禁铲车进入槽内；五、应注意的质量问题：1：严格遵守褥垫层铺设工艺标准、夯实遍数不能少于4遍；2：对边角处不能漏振，要振捣到位；以防局部下沉；3：认真对照图纸，对照坑墙位置及标高；4：石子装车时，严禁把地表土混入石子内；技术负责人交底人接收人表C-13 技术交底记录工程名称正定中学图书馆交底部位基础褥垫层工程编号交底日期2011年5月21日交底内容：六、环境、职业健康、安全管理措施：1：碎石覆盖存放、避免扬尘；2：现场配备洒水降尘器具，专人负责洒水降尘；3：施工用电必须严格遵守国家现行标准（临时用电安全技术规范）的规定；用电设备要安装漏电保护器；施工时要经常检查线路和设备，以确保安全；4：使用平板振捣器要严格遵守（建筑机械使用安全技术规程）的规定，操作人员要动作协调，避免人员碰伤；5：进入施工现场必须到安全帽；6：遇大雨及6级大风要停止作业；7：严禁私自安装动用照明器具，要动用找电工；8：严禁在现场大小便；技术负责人交底人接收人表C-13 技术交底记录工程名称正定中学图书馆交底部位基础垫层工程编号交底日期2011年5月21日一、施工准备1、材料及主要机具：2、C15商品砼；3、主要机具：手推车、铁锹（平头和尖头）、振捣器（插入式或平板式）、刮杠、木抹子等。
一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工日期：________________________二、安全技术交底内容1. 施工准备（1）人员培训：所有参与碎石褥垫层施工的人员必须接受安全技术培训，确保掌握施工过程中的安全操作规程。
（2）施工方案：根据工程特点，制定详细的碎石褥垫层施工方案，明确施工步骤、工艺要求和安全措施。
2. 施工工艺（1）施工前，对施工区域进行清理，确保无杂物、积水等影响施工的因素。
（2）按照设计要求，铺设碎石褥垫层，虚铺厚度应符合规范要求。
（3）采用振动压路机进行碾压，确保褥垫层密实度达到设计要求。
（4）施工过程中，对施工区域进行监控，确保施工质量。
3. 安全措施（1）施工现场设置明显的警示标志，提醒施工人员注意安全。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
（3）施工现场应配备必要的应急救援设施，如急救箱、灭火器等。
（4）施工过程中，加强现场安全管理，防止发生意外事故。
4. 应急措施（1）发生意外事故时，立即停止施工，组织人员救援。
（2）根据事故情况，采取相应的应急措施，如现场疏散、医疗救治等。
（3）事故发生后，及时上报相关部门，协助调查和处理。
三、质量要求1. 碎石褥垫层的铺设厚度、密实度等应符合设计要求。
2. 施工过程中，严格控制施工质量，确保褥垫层质量达到规范要求。
3. 施工完成后，进行质量验收，确保褥垫层质量合格。
四、注意事项1. 施工过程中，密切关注施工质量，发现问题及时整改。
2. 加强施工现场安全管理，防止发生安全事故。
3. 严格执行施工方案，确保施工质量。
4. 加强与相关部门的沟通协作，确保工程顺利进行。
五、安全技术交底负责人1. 施工单位项目负责人：________________________2. 施工单位技术负责人：________________________3. 施工单位安全负责人：________________________六、安全技术交底时间1. 交底时间：________________________2. 交底地点：________________________请各施工人员认真阅读本安全技术交底，确保施工过程中的安全与质量。
