基础褥垫层技术交底

路基基底褥垫层施工技术交底交底主要内容：1、质量标准；2、施工技术措施；3、安全环保措施；质量标准：一、砂、碎石垫层砂垫层应采用天然级配的中、粗、砾砂，不含草根、垃圾等杂质，其含泥量不得大于5%；（2）碎石垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于32.5mm，含泥量不得超过5%，且不含草根、垃圾等杂质；（3）砂、碎石垫层施工的允许偏差、检验数量及检验方法应符合下表的规定。

砂、碎石垫层施工的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验5处尺量2厚度不小于设计值沿线路纵向每100m抽样检验5处尺量3顶面高程+50mm，-20mm沿线路纵向每100m抽样检验5处仪器测量4横坡±0.5%沿线路纵向每100m抽样检验5个断面坡度尺量二、土工合成材料垫层（1）土工合成材料采用高密度聚乙烯(HDPE)TGDG110型单向土工格栅，抗拉强度不小于110KN/m，对应伸长率≤10%，2%伸长率时的拉力>36KN/m，5%伸长率时的拉力>72KN/m，幅宽2.5m，重量不小于300g/m。

土工合成材料铺设的允许偏差、检验数量及检验方法应符合下表的规定。

土工合成材料铺设的允许偏差、检验数量及检验方法序号检验项目允许偏差检验数量检验方法１铺设范围不小于设计值沿线路纵向每100m抽样检验3处，且每检验批不少于3处尺量，查施工记录２搭接宽度+50mm，0３竖向间距±30mm4上下层接缝错开距±50mm5回折长度技术措施：一、施工位置及结构组成1、施工位置在路基水泥搅拌桩加固区基底处及CFG桩加固区CFG桩帽上铺设0.5m厚碎砾石加中粗砂垫层，内铺设一层双向土工格栅，每侧折回不小于2.0m。

2.结构组成路基基底垫层厚50cm，设计采用内铺一层土工格栅，具体设计形式自下至上为20cm（碎石）+5cm（中粗砂垫层）+土工格栅+5cm（中粗砂垫层）+20cm（碎石）。

工程名称日期交底部位褥垫层、垫层页数共8页交底内容：一、材料要求0.5～1cm粒径碎石、C15商品砼。

二、主要机具水准仪、水准尺、钢卷尺、平头铁锹、抹子、手推车、蛙式打夯机、挖掘机、铲车、挖掘机、自卸式土方车、混凝土罐车、汽车泵、平板振动器等。

三、作业条件：1、褥垫层、垫层方案及施工图纸已经确定。

2、清除基底垃圾等杂物，清除积水淤泥，组织有关单位进行验槽，包括轴线尺寸、水平标高以及有无积水等情况，办好基槽隐蔽等手续。

3、对碎石进行材料现场验收，符合要求，运输路线畅通。

4、确定复合地基承载力特征值、单桩竖向承载力特征值、检测桩身完整性，复合地基承载力特征值通过现场复合地基载荷试验确定，单桩竖向承载力特征值通过静载荷试验确定，桩身完整性通过低应变法确定，以上试验均需在桩身强度达到设计要求并满足规范规定的养护期后由有相应资质的单位完成，待检测合格经设计方核认后方可进行施工。

5、所有施工材料、机械、人员已经进场，且具备施工条件。

四、操作工艺工艺流程：测量放线→褥垫层施工→测量放线→模板支设→混凝土垫层→混凝土养护。

工程名称日期交底部位褥垫层、垫层页数共8页五、施工工艺5.1测量放线根据施工技术交底、施工图纸对褥垫层位置进行定位放线，按设计要求褥垫层铺设范围应超出素垫层边缘不小于200mm。

放线完毕后经项目部相关管理人员对位置及角度进行验收，验收合格后方可进行下道工序。

工程名称日期交底部位褥垫层、垫层页数共8页5.2褥垫层施工待CFG桩基检测合格经设计方核认后，分层进行回填230mm 厚粒径5～10 mm 的碎石褥垫层，每层铺设厚度150-200mm 。

碎石垫层每边比素垫层边缘宽200mm ，褥垫层夯填度不得大于0.9 。

工程名称日期交底部位褥垫层、垫层页数共8页（1）将地基表面的浮土和杂质清除干净，平整地基，妥善保护基坑边坡，防止坍土混入砂石垫层中。

（2）对回填料进行检查，对粒径过大的碎石应及时挑选出来，按照设计要求采用粒径合适良好的碎石。

基础垫层施工技术交底交底内容：本技术交底用于6#楼、7#楼、地下车库垫层混凝土施工。

一、质量标准：1、本工程垫层混凝土设计标号为C20，厚度100mm，每边宽出基础边300mm（以便基础砖胎膜施工）。

2、垫层混凝土要求表面压光，平整度偏差不大于6mm。

3、由于地下室设有防水层，所有阴阳角部位均作成R=50mm的圆弧。

4、垫层厚度最薄处不得小于100mm。

二、材料要求：1、垫层混凝土采用商品混凝土。

坍落度要求为：混凝土坍落度控制在160±20mm。

2、商砼站应提供混凝土配合比及混凝土合格证。

3、施工期间，要根据天气及材料等实际情况，及时调整施工配比，并且避免在雨天施工。

三、施工准备：1、指派专人提前收听天气预报，尽量避免雨天施工，对雨天及其他恶劣天气有所准备，提前准备防雨、养护材料，做好混凝土的防雨、养护工作。

2、各种施工机具落实到位，对各种机具进行检修检验，避免施工中出现机器故障，造成不必要的停工。

3、提前一天向商砼站提报砼的供应时间、数量、强度等级、供应速度。

4、保证水、电、照明不中断，保证夜间照明系统的正常。

5、作好班前技术交底，使操作工人明白技术要求。

在浇筑混凝土前与施工队确定工人分工,人员配置合理，每次值班人员含电工一名，岗位人员落实到位，责任到人，针对混凝土浇筑采取必要的安全措施，避免发生意外，影响施工。

6、配合质量检查员及监理工程师等检查人员对基坑进行验槽检查，验收合格后方可施工。

7、浇筑混凝土前项目部确定主要管理人，负责现场施工、混凝土供应等工作；项目部主要领导要在现场值班。

8、机具设备：采用汽车泵进行混凝土浇筑，同时配合手推车、铁锹、铁抹子、木方、木抹子、平板振捣器等。

四、施工工艺：1、基底处理：基坑开挖至设计标高，表面平整、将浮土清除干净，如有超挖部位用级配砂石填平。

经由建设、监理单位验收合格后，方准施工垫层砼。

2、放线：对垫层位置进行测量放线，明确砼浇筑位置。

3、模板支设：由木工根据定位放线安装模板，模板接头处外侧附500mm长50mm*100mm的方木，模板两侧每隔500mm用300mm长的钢筋交替固定，模板内侧应平直，接缝严密，模板上口齐平，拉通线检查。

复合地基褥垫层施工技术交底一、前言复合地基褥垫层施工技术是土地工程领域中的一项重要技术。

它主要用于加强地基的稳定性和承载力，保护地基免受外界侵害，确保土地工程的质量和安全。

本文将对复合地基褥垫层施工技术进行详细交底，以确保施工质量和工程安全。

二、复合地基褥垫层的基本概念复合地基褥垫层是指在基础施工过程中，通过在原有地基表面铺设一层薄膜或其他材料，形成一个稳定的垫层，用以改善地基的质量和性能。

复合地基褥垫层常常用于软土地区或基础较差的地方，以提高地基的稳定性和承载能力。

三、复合地基褥垫层施工工艺1. 前期准备在施工复合地基褥垫层之前，需要进行一系列的前期准备工作，包括地基勘察、设计方案制定、基坑开挖等。

根据地基的情况，确定复合地基褥垫层的材料和厚度，并制定相应的施工方案。

2. 基础处理在进行复合地基褥垫层施工之前，需要对基础进行处理。

通常情况下，会采用挖坑或钻孔的方式，清理地面的杂物和浮土。

然后，根据设计要求，进行压实处理和平整处理。

3. 复合地基褥垫层材料选择复合地基褥垫层的材料选择非常重要。

一般情况下，可以选用复合薄膜、复合土工膜、橡胶板等材料，并根据地基的具体情况和设计要求，选择相应的材料。

4. 复合地基褥垫层施工步骤（1）铺设褥垫层材料：将选定的褥垫层材料按照设计要求，铺设在基础表面，确保整个地基表面都得到覆盖。

（2）材料辊压：使用专用的辊压设备，对铺设好的褥垫层材料进行辊压，以确保其与地基之间的紧密结合。

（3）连接处理：对于多次铺设的褥垫层材料，需要进行连接处理，确保连续性和完整性。

（4）质量检查：完成褥垫层施工后，进行质量检查，包括褥垫层材料的质量、厚度、均匀性等方面。

5. 施工注意事项（1）施工时间选择：施工复合地基褥垫层需要选择合适的时间和天气条件，避免雨水或强风等不利因素对施工质量的影响。

（2）施工工艺操作：施工时要按照规范要求进行，确保施工过程的操作正确、合理。

（3）材料保护措施：施工过程中要注意对褥垫层材料进行保护，避免其受到损坏。

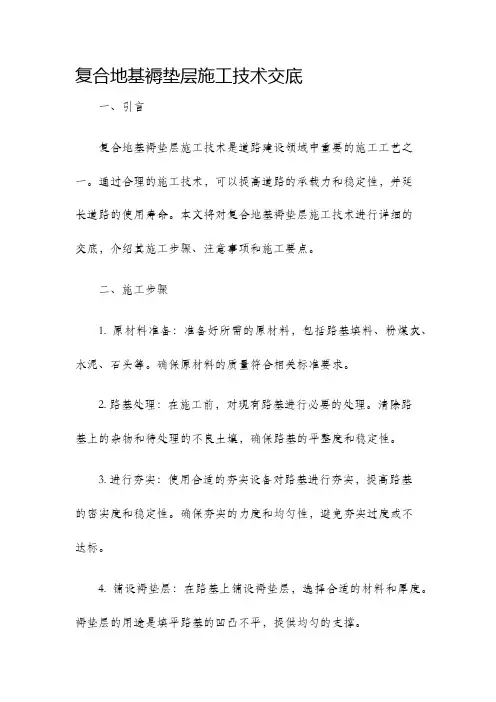

复合地基褥垫层施工技术交底一、引言复合地基褥垫层施工技术是道路建设领域中重要的施工工艺之一。

通过合理的施工技术，可以提高道路的承载力和稳定性，并延长道路的使用寿命。

本文将对复合地基褥垫层施工技术进行详细的交底，介绍其施工步骤、注意事项和施工要点。

二、施工步骤1. 原材料准备：准备好所需的原材料，包括路基填料、粉煤灰、水泥、石头等。

确保原材料的质量符合相关标准要求。

2. 路基处理：在施工前，对现有路基进行必要的处理。

清除路基上的杂物和待处理的不良土壤，确保路基的平整度和稳定性。

3. 进行夯实：使用合适的夯实设备对路基进行夯实，提高路基的密实度和稳定性。

确保夯实的力度和均匀性，避免夯实过度或不达标。

4. 铺设褥垫层：在路基上铺设褥垫层，选择合适的材料和厚度。

褥垫层的用途是填平路基的凹凸不平，提供均匀的支撑。

5. 进行压实：使用压路机对褥垫层进行压实，确保褥垫层的密实度。

压实过程中要注意均匀施力，避免对褥垫层造成损伤。

6. 进行填充：在褥垫层上进行填充，选择合适的填充材料。

填充材料的选择应根据具体情况确定，确保填充材料的质量和适用性。

7. 层层压实：在填充材料铺设完成后，通过多次的压实操作对填充材料进行夯实。

夯实的力度和方式应根据具体情况确定，确保填充材料的密实度。

8. 道路面层施工：在复合地基褥垫层施工完成后，进行道路面层的施工。

道路面层的选择应根据具体要求确定，确保道路的使用性能。

三、注意事项1. 施工现场安全：在施工过程中，要严格执行施工安全规范，确保施工现场的安全。

对施工人员进行安全培训，提高他们的安全意识。

2. 施工质量控制：施工过程中要进行严格的质量控制。

要对原材料进行抽检，确保其质量符合相关标准要求。

对施工过程中的每个环节进行监督和检查，及时发现和纠正问题。

3. 施工设备选择：选择合适的施工设备，确保施工效率和施工质量。

对施工设备进行定期检查和维护，确保其正常运行。

4. 施工环境保护：在施工过程中，要注意环境保护。

表C.2.3工程名称编号交底日期2020-07-25施工单位分项工程名称交底摘要褥垫层施工技术交底页数共5页第2页签 字 栏交底人 审核人接受交底人2、对级配砂石进行质量检查，对于人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。

3、在基坑土基础东西方向、南北方向每隔4m 插钢筋棍，并在钢筋棍上做褥垫层铺筑高程控制标记，基坑四周及转向处插钢筋、挂线，确定褥垫层铺筑范围，保证褥垫层铺筑位置与设计相符。

4、（1）电梯井和集水坑斜坡均用普通砖砌筑，然后在砖表面抹30mm 厚C15混凝土，要求收面压光，普通砖与土坡之间的空隙采用砌筑砂浆填实。

为使主楼与电梯井、集水坑交接处褥垫层铺筑饱满，在此处砌筑200mm 高的砖胎膜，厚度为200mm 。

详细做法如下图所示。

（2）PCT 工程桩处于斜坡处时，此处褥垫层做法如下图所示。

表C.2.3工程名称编号交底日期2020-07-25施工单位分项工程名称交底摘要褥垫层施工技术交底页数共5页第3页签 字 栏交底人 审核人接受交底人5、分层铺筑砂石：5.1铺筑级配砂石的每层厚度为10cm~15cm ，不应超过20cm ，夯实后的褥垫层厚度与虚铺褥垫层厚度比值不应大于0.9，砂石褥垫层范围宽出外排混凝土桩边缘不小于300mm ，分层厚度用样桩控制。

5.2砂石地基底面铺设在同一标高上，如深度不同时，基土面挖成踏步或斜坡形，接槎处注意压（夯）实。

施工按先深后浅的顺序进行。

5.3分段施工时，接槎处做成45度角的斜坡，每层接槎处的水平距离应错开至少0.5m ，并应充分压（夯）实，如下图。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工时间：____________________二、褥垫层施工技术要求1. 褥垫层材料：选用符合设计要求的砂石混合料，其粒径、级配应符合规范要求。

2. 褥垫层厚度：根据设计要求，褥垫层厚度一般为200mm，虚铺厚度为230mm。

3. 夯实度：褥垫层夯实度应小于等于0.9。

4. 边缘处理：褥垫层每边伸出垫层边250mm。

5. 集水坑底处理：集水坑底清理干净，先铺设一层100mm碎石层，再铺设砂石褥垫层。

三、施工工艺1. 清扫基地地面：将地基表面浮土杂物清理干净，并把边坡拍实，防止流土混入褥垫层。

2. 铺设褥垫层：按照设计要求，将砂石混合料铺设在清理干净的基地地面上。

3. 震动找平：采用平板振动器进行震动，使褥垫层密实平整。

4. 验收：褥垫层施工完成后，进行验收，确保褥垫层厚度、夯实度、平整度等符合设计要求。

四、安全技术措施1. 施工人员应佩戴安全帽、防尘口罩、手套等个人防护用品。

2. 施工现场应设置安全警示标志，确保施工安全。

3. 道路施工区域应设置安全隔离设施，防止交通事故发生。

4. 施工过程中，注意观察褥垫层施工情况，发现异常情况及时处理。

5. 遇到雨雪天气，应及时采取措施，防止褥垫层发生沉降。

6. 严格执行褥垫层施工规范，确保施工质量。

五、注意事项1. 施工过程中，注意施工顺序，确保褥垫层施工质量。

2. 严格控制褥垫层厚度、夯实度，确保施工质量。

3. 施工过程中，注意观察褥垫层施工情况，发现异常情况及时报告。

4. 严格执行安全技术措施，确保施工安全。

5. 施工完成后，及时清理施工现场，保持环境卫生。

六、验收标准1. 褥垫层厚度：符合设计要求。

2. 褥垫层夯实度：小于等于0.9。

3. 褥垫层平整度：符合设计要求。
