碎石褥垫层技术交底

碎石垫层施工的方法与技术交底1. 施工准备1.1 材料要求- 碎石应符合《建设用卵石、碎石》GB/T -2011的规定，其粒径范围应根据设计要求进行选择。

- 垫层施工前，应清除基础表面的杂物和软弱层，确保基础表面干净、坚实。

1.2 施工机具- 确保施工所需的机械设备完好，包括推土机、挖掘机、装载机、压路机等。

- 准备必要的测量工具，如水准仪、经纬仪、卷尺等。

1.3 施工方案- 根据设计图纸和工程量清单，编制详细的施工方案和施工进度计划。

- 明确施工过程中的质量控制措施和安全防护措施。

2. 施工方法2.1 施工流程- 施工准备→ 基础处理→ 测量放线→ 铺设碎石→ 压实→ 检查验收。

2.2 基础处理- 清除基础表面的杂物和软弱层，确保基础表面干净、坚实。

- 对基础表面进行水平处理，满足设计要求的高程要求。

2.3 测量放线- 根据设计图纸，使用水准仪、经纬仪等测量工具进行测量放线，确定碎石垫层的铺设范围和厚度。

2.4 铺设碎石- 按照测量放线的结果，均匀铺设碎石。

- 确保碎石的粒径符合设计要求，铺设厚度均匀。

2.5 压实- 使用压路机对碎石垫层进行压实，确保垫层的密实度。

- 压实过程中应遵循由外向内的原则，避免出现压实不均的情况。

2.6 检查验收- 施工完成后，进行验收检查。

- 检查垫层的厚度、平整度和密实度，确保满足设计要求。

3. 质量控制3.1 质量标准- 碎石垫层的厚度、平整度和密实度应满足《建筑地基基础工程施工质量验收标准》GB -2018的要求。

3.2 质量控制措施- 严格把控原材料的质量，确保使用的碎石符合相关标准。

- 施工过程中，加强对施工质量的监控，定期进行质量检查。

4. 安全防护4.1 安全措施- 施工前，对施工人员进行安全培训，明确安全操作规程。

- 施工现场应设置安全警示标志，提醒施工人员注意安全。

4.2 应急预案- 针对可能出现的突发情况，制定应急预案，确保施工安全。

5. 施工组织5.1 人员配置- 根据施工任务量和施工周期，合理配置施工人员。

工程名称日期交底部位褥垫层、垫层页数共8页交底内容：一、材料要求0.5～1cm粒径碎石、C15商品砼。

二、主要机具水准仪、水准尺、钢卷尺、平头铁锹、抹子、手推车、蛙式打夯机、挖掘机、铲车、挖掘机、自卸式土方车、混凝土罐车、汽车泵、平板振动器等。

三、作业条件：1、褥垫层、垫层方案及施工图纸已经确定。

2、清除基底垃圾等杂物，清除积水淤泥，组织有关单位进行验槽，包括轴线尺寸、水平标高以及有无积水等情况，办好基槽隐蔽等手续。

3、对碎石进行材料现场验收，符合要求，运输路线畅通。

4、确定复合地基承载力特征值、单桩竖向承载力特征值、检测桩身完整性，复合地基承载力特征值通过现场复合地基载荷试验确定，单桩竖向承载力特征值通过静载荷试验确定，桩身完整性通过低应变法确定，以上试验均需在桩身强度达到设计要求并满足规范规定的养护期后由有相应资质的单位完成，待检测合格经设计方核认后方可进行施工。

5、所有施工材料、机械、人员已经进场，且具备施工条件。

四、操作工艺工艺流程：测量放线→褥垫层施工→测量放线→模板支设→混凝土垫层→混凝土养护。

工程名称日期交底部位褥垫层、垫层页数共8页五、施工工艺5.1测量放线根据施工技术交底、施工图纸对褥垫层位置进行定位放线，按设计要求褥垫层铺设范围应超出素垫层边缘不小于200mm。

放线完毕后经项目部相关管理人员对位置及角度进行验收，验收合格后方可进行下道工序。

工程名称日期交底部位褥垫层、垫层页数共8页5.2褥垫层施工待CFG桩基检测合格经设计方核认后，分层进行回填230mm 厚粒径5～10 mm 的碎石褥垫层，每层铺设厚度150-200mm 。

碎石垫层每边比素垫层边缘宽200mm ，褥垫层夯填度不得大于0.9 。

工程名称日期交底部位褥垫层、垫层页数共8页（1）将地基表面的浮土和杂质清除干净，平整地基，妥善保护基坑边坡，防止坍土混入砂石垫层中。

（2）对回填料进行检查，对粒径过大的碎石应及时挑选出来，按照设计要求采用粒径合适良好的碎石。

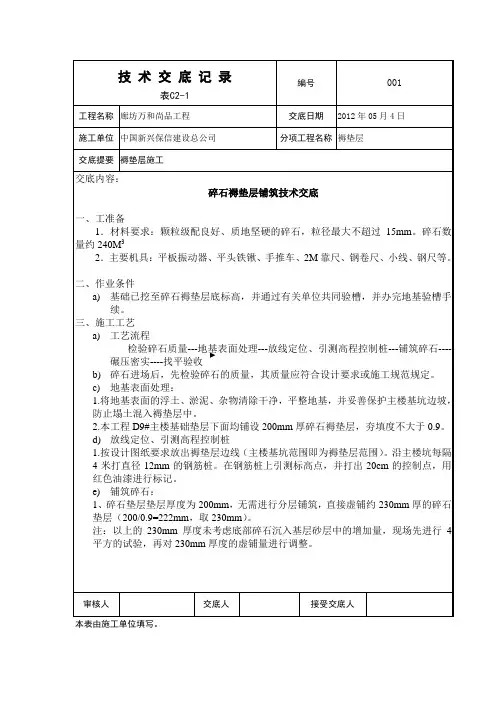

编号001表C2-1工程名称廊坊万和尚品工程交底日期2012年05月4日施工单位中国新兴保信建设总公司分项工程名称褥垫层交底提要褥垫层施工交底内容：碎石褥垫层铺筑技术交底一、工准备1．材料要求：颗粒级配良好、质地坚硬的碎石，粒径最大不超过15mm。

碎石数量约240M32．主要机具：平板振动器、平头铁锹、手推车、2M靠尺、钢卷尺、小线、钢尺等。

二、作业条件a)基础已挖至碎石褥垫层底标高，并通过有关单位共同验槽，并办完地基验槽手续。

三、施工工艺a)工艺流程检验碎石质量---地基表面处理---放线定位、引测高程控制桩---铺筑碎石----碾压密实----找平验收b)碎石进场后，先检验碎石的质量，其质量应符合设计要求或施工规范规定。

c)地基表面处理：1.将地基表面的浮土、淤泥、杂物清除干净，平整地基，并妥善保护主楼基坑边坡，防止塌土混入褥垫层中。

2.本工程D9#主楼基础垫层下面均铺设200mm厚碎石褥垫层，夯填度不大于0.9。

d)放线定位、引测高程控制桩1.按设计图纸要求放出褥垫层边线（主楼基坑范围即为褥垫层范围）。

沿主楼坑每隔4米打直径12mm的钢筋桩。

在钢筋桩上引测标高点，并打出20cm的控制点，用红色油漆进行标记。

e)铺筑碎石：1、碎石垫层垫层厚度为200mm，无需进行分层铺筑，直接虚铺约230mm厚的碎石垫层（200/0.9=222mm，取230mm）。

注：以上的230mm厚度未考虑底部碎石沉入基层砂层中的增加量，现场先进行4平方的试验，再对230mm厚度的虚铺量进行调整。

审核人交底人接受交底人本表由施工单位填写。

编号001表C2-1工程名称廊坊万和尚品工程交底日期2012年05月4日施工单位中国新兴保信建设总公司分项工程名称褥垫层交底提要褥垫层施工交底内容：2.碎石铺筑时按楼号自东向西按已经分好的方格进行铺设。

根据虚铺厚度要求，人工用手推车铺筑，并在控制桩间拉线进行整平，平整度误差不大于3cm。

碎石垫层工程技术交底详解1. 简介碎石垫层工程是道路建设中常见的一项技术，用于提供坚固平整的基础。

本文将详细介绍碎石垫层工程的技术要点和施工流程。

2. 技术要点2.1 碎石选择选择合适的碎石是碎石垫层工程的首要任务。

碎石应具备以下特点：- 粒径均匀：碎石的粒径应均匀，以确保垫层的稳定性和均匀性。

- 压实性好：碎石应具备较好的压实性能，能够在施工过程中有效压实，提供坚固的基础。

- 耐久性强：碎石应具备良好的耐久性，能够承受交通荷载和自然环境的影响。

2.2 垫层厚度碎石垫层的厚度应根据道路设计要求和地质条件确定。

一般情况下，碎石垫层的厚度在15厘米至30厘米之间。

根据实际情况，可以进行必要的调整。

2.3 施工方法碎石垫层的施工方法包括以下几个步骤：1. 确定垫层范围：根据道路设计要求，确定碎石垫层的范围和位置。

2. 地面准备：清除垫层区域的杂物和泥土，确保地面平整。

3. 碎石铺设：将选择好的碎石均匀地铺设在垫层区域内，注意保持垫层的厚度和均匀性。

4. 压实碎石：使用压路机等设备对碎石进行压实，确保垫层的稳定性和坚固性。

5. 检查和修正：对垫层进行检查，发现问题及时修正，确保垫层质量符合要求。

3. 注意事项在进行碎石垫层工程时，需要注意以下事项：- 施工过程中应注意安全，采取必要的防护措施，确保施工人员的安全。

- 在选择碎石时，应根据实际情况进行合理的调整，以满足道路设计要求。

- 垫层施工完成后，应及时进行检查，发现问题及时修正，确保垫层的质量和稳定性。

以上是碎石垫层工程技术交底的详细内容，希望能对相关人员在施工过程中提供帮助和指导。

砂石褥垫层技术交底 Modified by JACK on the afternoon of December 26, 2020砂石褥垫层技术交底一、概况本工程地基为CFG桩处理复合地基，褥垫层为250㎜厚级配砂石，石子采用碎石，最大粒径不大于20㎜，中粗砂掺量为20％-30％。

褥垫层采用静力压实法，夯填度不大于，褥垫层平面范围宽出筏板基础垫层250㎜。

二、材料及主要机具：1、采用人工级配砂石：采用质地坚硬的中砂、粗砂、碎石（中号）、细石。

2、级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾，含泥量不宜超过3%。

碎石最大粒径不宜大于20㎜。

3、主要机具：静力振动器、装载机、手推车、平头铁锹、喷水用胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。

三、施工准备1、设置控制铺筑厚度的标志，如水平标准桩或标高桩。

2、在基础较深的地方搭设串筒或溜槽，便于级配砂石下到坑底，不能直接向下抛洒，防止离析。

3、砂石料按照配合比在基坑上面搅拌均匀。

4、检查基槽的边坡是否稳定，并清除基底上的浮土和积水。

四、操作工艺1、人工级配砂石，应将砂石拌合均匀，砂石料配合比为：细石：中石：中粗砂=3:4:3，其质量均应达到设计要求或规范的规定。

2、分层铺筑砂石1）铺筑砂石的每层厚度，一般为15-20㎝，分层厚度可用样桩控制。

2）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开—米，并充分压（夯）实。

3）铺筑的砂石应级配均匀。

如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。

4）洒水：铺筑的级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%-12%。

5）夯实或碾压；用蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。

采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50㎝，边缘和转角处应用人工或蛙式打夯机补夯密实。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工日期：________________________二、安全技术交底内容1. 施工准备（1）人员培训：所有参与碎石褥垫层施工的人员必须接受安全技术培训，确保掌握施工过程中的安全操作规程。

（2）施工方案：根据工程特点，制定详细的碎石褥垫层施工方案，明确施工步骤、工艺要求和安全措施。

2. 施工工艺（1）施工前，对施工区域进行清理，确保无杂物、积水等影响施工的因素。

（2）按照设计要求，铺设碎石褥垫层，虚铺厚度应符合规范要求。

（3）采用振动压路机进行碾压，确保褥垫层密实度达到设计要求。

（4）施工过程中，对施工区域进行监控，确保施工质量。

3. 安全措施（1）施工现场设置明显的警示标志，提醒施工人员注意安全。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场应配备必要的应急救援设施，如急救箱、灭火器等。

（4）施工过程中，加强现场安全管理，防止发生意外事故。

4. 应急措施（1）发生意外事故时，立即停止施工，组织人员救援。

（2）根据事故情况，采取相应的应急措施，如现场疏散、医疗救治等。

（3）事故发生后，及时上报相关部门，协助调查和处理。

三、质量要求1. 碎石褥垫层的铺设厚度、密实度等应符合设计要求。

2. 施工过程中，严格控制施工质量，确保褥垫层质量达到规范要求。

3. 施工完成后，进行质量验收，确保褥垫层质量合格。

四、注意事项1. 施工过程中，密切关注施工质量，发现问题及时整改。

2. 加强施工现场安全管理，防止发生安全事故。

3. 严格执行施工方案，确保施工质量。

4. 加强与相关部门的沟通协作，确保工程顺利进行。

五、安全技术交底负责人1. 施工单位项目负责人：________________________2. 施工单位技术负责人：________________________3. 施工单位安全负责人：________________________六、安全技术交底时间1. 交底时间：________________________2. 交底地点：________________________请各施工人员认真阅读本安全技术交底，确保施工过程中的安全与质量。

褥垫层技术交底(经典)表C2-04 技术交底记录编号。

工程名称。

交底部位：褥垫层铺设、集水坑开挖日期。

施工准备1.1 技术准备1) 在施工开始前，技术部应组织现场管理人员及施工操作人员对图纸进行熟悉和会审，如发现问题应及时与监理工程师、甲方现场负责工程师汇报。

2) 技术部应负责施工方案交底工作。

3) 施工前应向施工人员进行技术交底工作。

4) 施工前，质量技术部要对楼号控制点进行复核，如有不符合应及时向监理工程师、甲方现场负责工程师汇报。

1.2 材料准备褥垫层材料采用自然级配碎石，粒径为≤30mm的碎石。

本工程采用已经拌合均匀的级配碎石，不在现场搅拌。

1.3 主要机具平板振动器、平头铁锹、手推车、2m靠尺、钢卷尺、小线、钢尺等。

1.4 现场准备1) 通过质监站、建设单位等有关单位共同验槽，同意褥垫层施工。

2) 沿槽边每隔4m设置控制标高的木桩，木桩上弹上褥垫层上口水平标高控制线，以控制碎石垫层的铺设厚度。

3) 检查基槽的边坡是否稳定，并清除基底上的积水、浮土和杂物。

4) 联系好砂石料的供货单位，保证施工的连续性。

施工工艺2.1 工艺流程电梯基坑、集水坑开挖→砌筑集水坑砖胎膜→放褥垫层边线→基底找平→铺设自然级配碎石褥垫层→褥垫层压实、夯实→找平验收2.2 电梯基坑、集水坑、JK1的开挖标高从基础顶标高往下推算。

筏板厚度防水保护层（C15细石砼） SBS防水卷材素混凝土垫层（C15）褥垫层650mm 30mm 4mm 100mm 200mm2.3 碎石进场后，先进行质量检验，不得含有杂草、树根等有机杂质。

含泥量不得超过5%。

2.4 碎石进入基坑后，在槽底虚铺220mm厚碎石。

褥垫层宽度自素砼垫层外缘外扩200mm。

2.5 采用平板振捣器，横竖往复振捣三遍，夯填度不大于0.9（夯填度为褥垫夯实后的厚度与虚铺厚度的比值），压实后褥垫层厚度为200mm，即至基底设计标高。

2.6 边缘和转角碾压密实，施工时对边角处的碾压不得遗漏。

碎石垫层工程技术交底碎石垫层工程建筑装饰装修分部地面子分部一、材料要求：1、碎石用强度均匀、未风化的碎石。

粒径一般为5～40㎜，且不大于垫层厚度的2/3，含泥量不大于3%。

2、砂用一般中砂。

不含草根等杂质。

二、主要机具设备：1、机械设备手扶式振动压路机。

2、主要工具铁锹、铁耙、筛子、喷壶、手推胶轮车、铁锤等工具。

三、作业条件：1、基土已整平或回填完毕，密实度符合设计要求，并办理隐检手续。

2、墙面、顶棚抹灰、上下水管道及地下埋设物已施工完成，门框等已经安装。

并办理中间的交接验收手续。

3、根据设计对垫层厚度、干密度要求及现场土料情况、施工条件。

进行了必要的压实试验。

已选定土料，确定了土料含水量控制范围、铺土厚度、夯实或碾压遍数等参数。

4、在室内墙面已弹好控制地面垫层标高和排水坡度的水平基准线或标志，室外道路已设置控制线和基准点。

5、施工机具设备已备齐。

经维修试用。

可满足施工要求，水、电已接通。

四、施工操作工艺：1、清理基土铺设碎石垫层前先检验基土土质。

清除松散土、积水、污染、杂质，并打底夯两遍，使表土密实。

2、弹线、设标志在墙面弹线，在地面设标桩，找好标高、挂线。

作控制铺填碎石厚度的标准。

3、铺设垫层碎石垫层的厚度一般不宜小于100㎜，铺时按线由一端向另一端分段铺设，摊铺均匀，不得有粗细颗粒分离现象。

表面空隙应以粒径为5～25㎜的细碎石填补。

铺完一段。

压实前应洒水使表面保持湿润。

小面积房间采用木夯或蛙式打夯机夯实，不少于三遍；大面积宜采用小型振动压路机，不少于四遍，均夯至表面平整不松动为止。

五、施工质量标准：1、基土必须均匀密实，土质和干密度必须符合设计要求和施工规范的规定。

2、垫层的材质、密实度必须符合设计要求和施工规范的规定。

3、垫层材料级配均匀。

虚铺厚度符合规定。

夯压密实。

分层留槎位置、方法正确，接槎密实、平整。

碎石垫层工程建筑装饰装修分部地面子分部4、碎石垫层的允许偏差及检验方法如下表：项次项目允许偏差（㎜）检验方法1表面平整度15用2米靠尺和楔形塞尺检查2标高±20用水准仪检查3坡度不大于房间相应尺寸的2/1000。

砂石褥垫层施工安全技术交底砂石褥垫层是建筑工程中常见的施工方案，它能有效地分散沉降压力、保护地基和建筑物结构。

然而，在施工过程中，若不遵守相关的安全技术要求，就可能会出现安全事故，给工人的人身安全和建筑物的安全带来威胁。

因此，本文将以砂石褥垫层施工为例，介绍相关的安全技术交底。

安全技术交底的目的安全技术交底是指施工前，由施工单位的负责人对工程现场相关施工作业进行的安全要求和技术规定的传达和交流。

它的目的在于决策施工队伍了解工程建设过程中的安全技术要求，提高安全意识，规范作业行为，从而减少事故率、增强施工操作的安全性、可靠性。

安全技术交底必须清晰明确、言之有物，提前规划、细致周密，以确保顺利实施施工计划并预防和减少人员伤亡事故的发生。

砂石褥垫层施工安全技术交底施工前的准备施工前，需要对施工现场进行安全检查，了解场地状况，判断能否开展施工，确定施工的范围和方法，并进行详细的计划和安全技术交底。

在此过程中应注意以下事项：1.现场安全检查。

在进行砂石褥垫层施工前，需要进行全面的现场安全检查，了解场地状况、周边环境以及可能存在的危险品和隐患，保证施工安全。

2.施工方案。

在安全检查后，制定对砂石褥垫层施工的方案，包括必要的施工准备工作，施工安全要求和操作规程等。

施工方案要明确，关键技术参数要清晰规定。

3.评估风险，在施工前，需对施工作业环境中可能发生的危险身体进行辨认并分析可能含有的安全事故，以及可能带来的损失及其后果，通过相应的应对措施来对可能性发生的危险进行调整和控制。

施工作业中的安全措施1.工人必须穿戴劳保用品。

在进行砂石褥垫层施工时，工人必须穿戴合格的安全帽、防护鞋和手套等劳保用品，以防止施工过程中出现头部、足部或手部的伤害。

2.施工过程中的资料备份。

在施工过程中，需要对各个砂石褥垫层的层次和装填的砂石质量进行记录，以备后期验收和施工保证。

3.安全防护措施完善。

对于可能造成灾害的施工负荷，应持续加强对施工操作的监控，同时制定完善的安全防护措施，防止砖块或砂石因失稳而滑落。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工时间：____________________二、褥垫层施工技术要求1. 褥垫层材料：选用符合设计要求的砂石混合料，其粒径、级配应符合规范要求。

2. 褥垫层厚度：根据设计要求，褥垫层厚度一般为200mm，虚铺厚度为230mm。

3. 夯实度：褥垫层夯实度应小于等于0.9。

4. 边缘处理：褥垫层每边伸出垫层边250mm。

5. 集水坑底处理：集水坑底清理干净，先铺设一层100mm碎石层，再铺设砂石褥垫层。

三、施工工艺1. 清扫基地地面：将地基表面浮土杂物清理干净，并把边坡拍实，防止流土混入褥垫层。

2. 铺设褥垫层：按照设计要求，将砂石混合料铺设在清理干净的基地地面上。

3. 震动找平：采用平板振动器进行震动，使褥垫层密实平整。

4. 验收：褥垫层施工完成后，进行验收，确保褥垫层厚度、夯实度、平整度等符合设计要求。

四、安全技术措施1. 施工人员应佩戴安全帽、防尘口罩、手套等个人防护用品。

2. 施工现场应设置安全警示标志，确保施工安全。

3. 道路施工区域应设置安全隔离设施，防止交通事故发生。

4. 施工过程中，注意观察褥垫层施工情况，发现异常情况及时处理。

5. 遇到雨雪天气，应及时采取措施，防止褥垫层发生沉降。

6. 严格执行褥垫层施工规范，确保施工质量。

五、注意事项1. 施工过程中，注意施工顺序，确保褥垫层施工质量。

2. 严格控制褥垫层厚度、夯实度，确保施工质量。

3. 施工过程中，注意观察褥垫层施工情况，发现异常情况及时报告。

4. 严格执行安全技术措施，确保施工安全。

5. 施工完成后，及时清理施工现场，保持环境卫生。

六、验收标准1. 褥垫层厚度：符合设计要求。

2. 褥垫层夯实度：小于等于0.9。

3. 褥垫层平整度：符合设计要求。
