半导体中的光吸收与光探测器

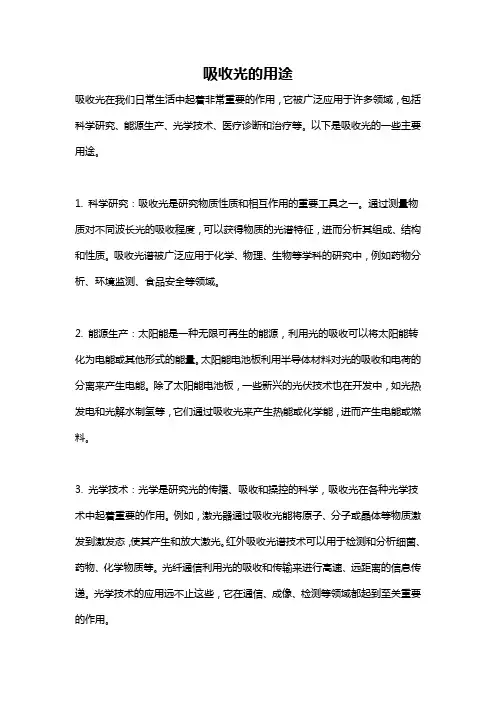

吸收光的用途吸收光在我们日常生活中起着非常重要的作用，它被广泛应用于许多领域，包括科学研究、能源生产、光学技术、医疗诊断和治疗等。

以下是吸收光的一些主要用途。

1. 科学研究：吸收光是研究物质性质和相互作用的重要工具之一。

通过测量物质对不同波长光的吸收程度，可以获得物质的光谱特征，进而分析其组成、结构和性质。

吸收光谱被广泛应用于化学、物理、生物等学科的研究中，例如药物分析、环境监测、食品安全等领域。

2. 能源生产：太阳能是一种无限可再生的能源，利用光的吸收可以将太阳能转化为电能或其他形式的能量。

太阳能电池板利用半导体材料对光的吸收和电荷的分离来产生电能。

除了太阳能电池板，一些新兴的光伏技术也在开发中，如光热发电和光解水制氢等，它们通过吸收光来产生热能或化学能，进而产生电能或燃料。

3. 光学技术：光学是研究光的传播、吸收和操控的科学，吸收光在各种光学技术中起着重要的作用。

例如，激光器通过吸收光能将原子、分子或晶体等物质激发到激发态，使其产生和放大激光。

红外吸收光谱技术可以用于检测和分析细菌、药物、化学物质等。

光纤通信利用光的吸收和传输来进行高速、远距离的信息传递。

光学技术的应用远不止这些，它在通信、成像、检测等领域都起到至关重要的作用。

4. 医疗诊断和治疗：吸收光在医疗领域有广泛应用。

例如，光学断层扫描（OCT）是一种非侵入性的成像技术，通过同步探测反射光和吸收光能来获得高分辨率的组织结构图像，用于眼科、皮肤病学等疾病的早期诊断。

激光治疗利用激光的吸收能力来破坏异常组织、杀灭肿瘤细胞等，被广泛应用于肿瘤治疗、皮肤整形等。

此外，吸收光还被用于光动力疗法、光学成像、激光手术等医疗技术中。

5. 传感器和探测器：吸收光在传感器和探测器中起着重要作用。

例如，气体吸收光谱传感器可以用于检测和分析空气中的有害气体，如二氧化碳、一氧化碳等。

光电二极管和光谱仪可以用于检测并测量光的强度、波长和能量。

红外吸收光谱仪可以用于分析和检测材料的组分和性质，如燃料分析、药物鉴定等。

半导体材料的光电特性与光传感器应用随着科学技术的不断发展，半导体材料在光电领域的应用日趋广泛。

本文将着重探讨半导体材料的光电特性以及光传感器应用，并展示它们在现代社会中的重要性。

一、半导体材料的光电特性半导体材料是一种能够在特定条件下既表现出导电性又表现出绝缘性的材料。

其光电特性是指在光照射下发生的电学行为。

下面我们将从两个方面来讨论半导体材料的光电特性。

1. 光吸收与光电子激发当光照射到半导体材料上时，光子的能量被转化为电子能量。

这个过程被称为光吸收。

光子的能量必须与半导体的带隙能量相匹配，才能发生吸收。

当光子能量大于带隙能量时，超过带隙能量的部分被用于电子激发，产生与光子能量相等的自由电子。

2. 光电导与光电流光电导是指在光照射下，由于光电子的产生而导致的材料电导率的增加。

光电导可以通过外加电场来提高，从而增加电流的传导能力。

光电流是指在光照射下，由于光电子的产生而流过材料的电流。

二、光传感器的应用光传感器是一种能够将光信号转化为电信号的器件。

由于半导体材料的光电特性，在光传感器的设计与制造中发挥了重要作用。

下面我们将介绍两种光传感器的应用。

1. 光电二极管光电二极管是一种基于PN结构的光传感器。

当光照射到光电二极管上时，光子的能量被转化为电子能量，产生光电效应。

这些光电子在PN结的电场作用下，形成电流。

光电二极管广泛应用于光通信、光电测量、光电检测等领域。

2. 光敏电阻光敏电阻是一种能够通过改变电阻来感应光强的光传感器。

它由导电材料和光敏材料组成。

当光照射到光敏电阻上时，光敏材料的电导性会发生变化，进而引起整个电阻的变化。

光敏电阻常用于光照度检测、光电自动控制等场景。

三、光电特性与光传感器应用的重要性半导体材料的光电特性以及光传感器的应用在现代社会中具有重要的意义。

首先，光电特性的研究使得我们对半导体材料的电子行为有了更深入的了解，为材料的改进和优化提供了指导。

其次，光传感器的应用使得光信号的精确测量和控制成为可能，促进了光学领域的发展。

PN结光电探测器是一种常见的光电转换器件，它利用PN结的光电效应来将光信号转换为电信号。

其工作原理如下：
1. PN结形成：PN结由两种半导体材料（P型和N型）的结合而成。

在PN结的界面处形成一个耗尽区域，其中P型区域富含正电荷（空穴），N型区域富含负电荷（电子）。

2. 光照射：当光照射到PN结上时，光子能量可以激发PN结中的电子-空穴对。

光子的能量要大于材料的带隙能量，才能产生有效的光电效应。

3. 光电效应：被激发的光电子和空穴会分别被电场推动，电子向N 区移动，空穴向P区移动。

这样就在PN结中形成了光生载流子。

4. 电流产生：由于PN结存在内建电场，光生载流子会沿着电场方向分离，形成光电流。

光电流的大小与光照强度有关。

5. 电路输出：光电流通过外部电路引出，可以测量和放大，最终转变为与光照强度成正比的电信号。

总结起来，PN结光电探测器的工作原理是通过光照射激发PN结中的光电子和空穴，在内建电场的作用下形成光生载流子，并产生光电流。

通过测量光电流的大小，可以获得与光照强度相关的电信号。

这使得PN结光电探测器在光通信、光传感等领域具有广泛的应用。

有机光电探测器原理引言：随着科技的不断进步，光电探测器作为一种重要的光电转换器件，已经广泛应用于光通信、光谱分析、光电子学等领域。

有机光电探测器作为新型的光电转换器件，具有结构简单、制备成本低、柔性可塑性强等优点，正逐渐受到研究者的关注。

本文将介绍有机光电探测器的原理及其应用。

一、有机光电探测器的原理有机光电探测器是利用有机半导体材料的光电效应实现光电转换的器件。

其基本工作原理是通过吸收光子能量，将光子能量转化为电子能量，从而产生电流信号。

下面将从光吸收、载流子生成和载流子收集三个方面具体介绍有机光电探测器的工作原理。

1. 光吸收有机光电探测器的关键部分是有机半导体材料，这种材料能够吸收可见光和红外光的能量。

当光照射到有机半导体材料上时，光子能量将被吸收并转化为激发态的能量。

这种能量转移过程是通过共轭体系中的π-π*跃迁实现的。

有机半导体材料的吸收光谱范围可以根据其分子结构进行调节，因此有机光电探测器可以用于不同波段的光信号探测。

2. 载流子生成在有机光电探测器中，光吸收后的激发态能量会引起共轭体系中的电子跃迁，从而在材料中产生载流子。

一般来说，有机光电探测器中的载流子主要包括电子和空穴。

在有机半导体材料中，电子和空穴通过激子或极化子的形式存在。

激子是一对电子和空穴在共轭体系中的结合态，具有较长的寿命；而极化子是电子和空穴在共轭体系中的解离态，具有较短的寿命。

有机光电探测器中的载流子生成主要是通过激子的形式实现的。

3. 载流子收集有机光电探测器中的载流子生成后，需要将其有效地收集起来，从而产生电流信号。

为了实现载流子的收集，通常需要在有机半导体材料中添加电极，形成电场。

当电场存在时，载流子将被电场加速，并在电极上产生电流。

有机光电探测器的电极可以是金属电极、导电聚合物电极等。

通过优化电极材料和结构设计，可以提高载流子的收集效率，从而提高光电探测器的灵敏度和响应速度。

二、有机光电探测器的应用有机光电探测器由于其独特的结构和性能，已经在多个领域得到广泛应用。

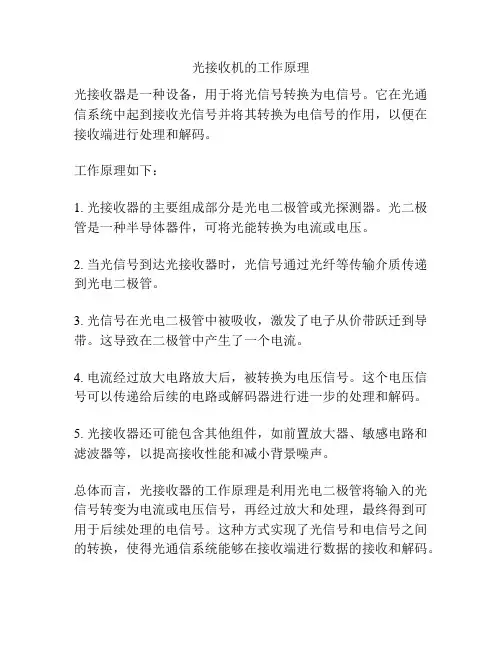

光接收机的工作原理
光接收器是一种设备，用于将光信号转换为电信号。

它在光通信系统中起到接收光信号并将其转换为电信号的作用，以便在接收端进行处理和解码。

工作原理如下：
1. 光接收器的主要组成部分是光电二极管或光探测器。

光二极管是一种半导体器件，可将光能转换为电流或电压。

2. 当光信号到达光接收器时，光信号通过光纤等传输介质传递到光电二极管。

3. 光信号在光电二极管中被吸收，激发了电子从价带跃迁到导带。

这导致在二极管中产生了一个电流。

4. 电流经过放大电路放大后，被转换为电压信号。

这个电压信号可以传递给后续的电路或解码器进行进一步的处理和解码。

5. 光接收器还可能包含其他组件，如前置放大器、敏感电路和滤波器等，以提高接收性能和减小背景噪声。

总体而言，光接收器的工作原理是利用光电二极管将输入的光信号转变为电流或电压信号，再经过放大和处理，最终得到可用于后续处理的电信号。

这种方式实现了光信号和电信号之间的转换，使得光通信系统能够在接收端进行数据的接收和解码。

《半导体光电学》课后习题第一章半导体中光子-电子的相互作用思考与习题1、在半导体中有哪几种与光有关的跃迁，利用这些光跃迁可制造出哪些类型的半导体光电子学期间。

2、为什么半导体锗、硅不能用作为半导体激光器的有源介质，面却是常用的光探测器材料？3、用量子力学理论证明直接带隙跃迁与间接带隙跃迁半导体相比其跃迁几率大。

4、什么叫跃迁的K选择定则？它对电子在能带间的跃迁速率产生什么影响？5、影响光跃迁速率的因素有哪些？6、推导伯纳德-杜拉福格条件，并说明其物理意义。

7、比较求电子态密度与光子态密度的方法与步骤的异同点。

8、在半导体中重掺杂对能带结构、电子态密度、带隙、跃迁几率等带来什么影响？9、什么叫俄歇复合？俄歇复合速率与哪些因素有关？为什么在GaInAsP/InP等长波长激光器中，俄歇复合是影响其阀值电流密度、温度稳定性与可靠性的重要原因？10、比较严格k选择定则与其受到松弛情况下增益-电流特性的区别。

11、带尾的存在对半导体有源介质增益特性产生哪些影响？12、证明式（1.7-20）。

13、说明图1.7-5和图1.7-6所依据的假设有何不同？并说明它们各自的局限性。

第二章异质结思考与习题1、什么是半导体异质结？异质结在半导体光电子器件中有哪些作用？2、若异质结由n型（E∅1，χ1，ϕ1）和P型半导体（E∅2，χ2，ϕ2）结构，并有E∅1<E∅2，χ1>χ2，ϕ1<ϕ2，试画出np 能带图。

3、同型异质结的空间电荷区是怎么形成的？它与异质结的空间电荷形成机理有何区别？4、推导出pn 异质结结电容C j 与所加正向偏压的关系，C j 的大小时半导体光电子器件的应用产生什么影响？5、用弗伽定律计算Ga 1−x Al x As 半导体当x=0.4时的晶格常数，并求出GaAs 的晶格失配率。

6、探讨在Si 衬底上生GaAs 异质结的可能性。

7、用Ga 1−x Al x As 半导体作为激射波长为0.78μm 可且光激光器的有源材料，计算其中AlAs 的含量。

新型半导体材料的光陷阱效应与光探测应用研究新型半导体材料的光陷阱效应与光探测应用研究摘要：光陷阱效应是指当光子被吸收后，在材料中形成一种能量局域态，使光子能量不能完全转化为电子能量。

光陷阱效应的研究对于理解和应用新型半导体材料具有重要意义，尤其在光探测应用方面。

本文将通过对光陷阱效应的原理、材料特性以及光探测应用的研究进展进行综述。

一、光陷阱效应的原理光陷阱效应是指当光子被吸收后，在材料中形成一种能量局域态，使光子能量不能完全转化为电子能量。

光陷阱效应的产生与材料中的能带结构有关，当光子能量与材料能带结构之间存在能量差时，光子将被吸收并形成能量局域态。

光陷阱效应的产生可以通过控制材料的能带结构来实现，例如通过掺杂、合金化等方法。

二、新型半导体材料的光陷阱效应研究进展随着半导体材料的发展，越来越多的新型材料被研究用于光陷阱效应的实现。

其中，量子点材料是最常用的材料之一。

量子点材料具有较小的尺寸和能带宽度，可以调控材料的能带结构，从而实现光陷阱效应。

此外，二维材料如石墨烯、二硫化钼等也被广泛研究用于光陷阱效应的实现。

这些材料具有特殊的能带结构和光学性质，可以有效地捕获和储存光子能量。

三、新型半导体材料的光探测应用研究进展光探测是利用半导体材料对光信号的敏感性进行光电转换的过程。

光陷阱效应的研究为新型半导体材料的光探测应用提供了新的思路和方法。

通过在材料中引入光陷阱效应，可以提高光探测器的灵敏度和响应速度。

例如，在量子点光探测器中，利用量子点材料的光陷阱效应可以增强光子的吸收和储存，从而提高光电转换效率。

此外，利用二维材料的光陷阱效应也可以实现高性能的光探测器。

例如，利用石墨烯的光陷阱效应可以实现宽波段的光探测，提高探测器的工作频率和灵敏度。

四、新型半导体材料的光陷阱效应与光探测应用的挑战与展望尽管新型半导体材料的光陷阱效应与光探测应用研究取得了一些进展，但仍面临一些挑战。

首先，新型材料的制备和性能调控技术还不够成熟，需要进一步研究和开发。

《半导体光电子学》教学大纲一、课程信息课程名称：半导体光电子学课程类别：素质选修课/专业基础课课程性质：选修/必修计划学时：64计划学分：4先修课程：无选用教材：《半导体光电子学》，黄德修，黄黎蓉，洪伟编著，电子工业出版社教材，2018.6。

适用专业：本课程可作为大学理科光学专业、工科物理电子学、光学工程和光电信息工程等专业本科生的教学课程和相关专业研究生的参考课程，也可供相关科技工作者参考。

课程负责人：二、课程简介半导体光电子学是研究半导体中光子与电子相互作用、光能与电能相互转换的一门科学，涉及量子力学、固体物理、半导体物理等一些基础物理，也关联着半导体光电子材料及其相关器件，在信息和能源等领域有着广泛的应用。

半导体光电子器件的性能改善无不是通过不断优化半导体材料和器件结构以增强电子与光子的相互作用、实现高效电能与光能相互转换的结果，其中异质结所形成的电子势垒和光波导的双重效应起到了关键作用。

本课程分10个单元，各单元内容相互关联，形成当今半导体光电子学较为完整的、理论和实际应用相结合的体系。

三、课程教学要求注：“课程教学要求”栏中内容为针对该课程适用专业的专业毕业要求与相关教学要求的具体描述。

“关联程度”栏中字母表示二者关联程度。

关联程度按高关联、中关联、低关联三档分别表示为“H”“M”或“L”。

“课程教学要求”及“关联程度”中的空白栏表示该课程与所对应的专业毕业要求条目不相关。

四、课程教学内容五、考核要求及成绩评定注：此表中内容为该课程的全部考核方式及其相关信息。

六、学生学习建议（一）学习方法建议1.依据专业教学标准，结合岗位技能职业标准，通过案例展开学习，将每个项目分成多个任务，系统化地学习。

2.了解行业企业技术标准，注重学习新技术、新工艺和新方法，根据教材中穿插设置的半导体光电子器件应用相关实例，对已有技术持续进行更新。

3.通过开展课堂讨论、实践活动，增强的团队协作能力，学会如何与他人合作、沟通、协调等等。

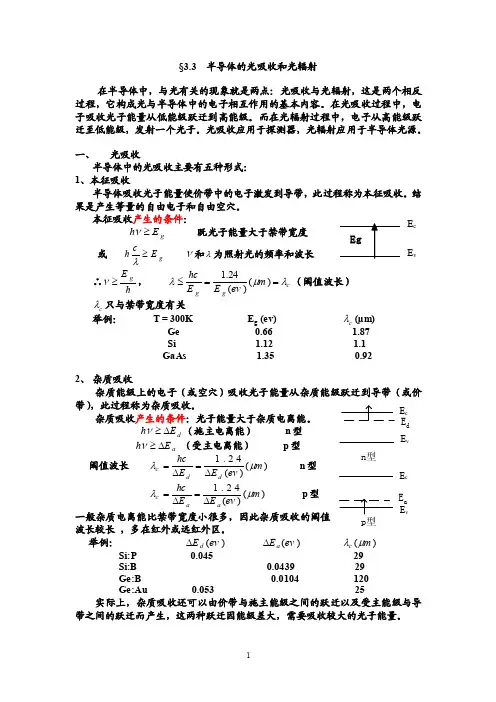

§3.3 半导体的光吸收和光辐射在半导体中，与光有关的现象就是两点：光吸收与光辐射，这是两个相反过程，它构成光与半导体中的电子相互作用的基本内容。

在光吸收过程中，电子吸收光子能量从低能级跃迁到高能级。

而在光辐射过程中，电子从高能级跃迁至低能级，发射一个光子。

光吸收应用于探测器，光辐射应用于半导体光源。

一、 光吸收半导体中的光吸收主要有五种形式：1、本征吸收半导体吸收光子能量使价带中的电子激发到导带，此过程称为本征吸收。

结果是产生等量的自由电子和自由空穴。

本征吸收产生的条件： g E h ≥ν 既光子能量大于禁带宽度或 g E c h≥λ ν和λ为照射光的频率和波长 ∴h E g ≥ν， c g g m ev E E hc λμλ==≤)()(24.1（阈值波长） c λ只与禁带宽度有关举例： T = 300K E g (ev) c λ(μm)Ge 0.66 1.87Si 1.12 1.1GaAs 1.35 0.922、 杂质吸收杂质能级上的电子（或空穴）吸收光子能量从杂质能级跃迁到导带（或价带），此过程称为杂质吸收。

杂质吸收产生的条件：光子能量大于杂质电离能。

d E h ∆≥ν（施主电离能） n 型 a E h ∆≥ν （受主电离能） p 型阈值波长 )()(1.24m ev E E hc d d c μλ∆=∆= n 型 )()(1.24m ev E E hc a a c μλ∆=∆= p 型 一般杂质电离能比禁带宽度小很多，因此杂质吸收的阈值波长较长 ，多在红外或远红外区。

举例： )(ev E d ∆ )(ev E a ∆ )(m c μλSi:P 0.045 29Si:B 0.0439 29Ge:B 0.0104 120Ge:Au 0.053 25实际上，杂质吸收还可以由价带与施主能级之间的跃迁以及受主能级与导带之间的跃迁而产生，这两种跃迁因能级差大，需要吸收较大的光子能量。

光电探测器的基本原理和性能优化光电探测器是一种能够将光信号转化为电信号并进行检测的仪器。

它在许多应用领域中都有广泛的运用，如光通信、光纤传输、医学、环保等，因为它具有高灵敏度、低噪声、快速响应等诸多优点。

在本文中，我们将介绍光电探测器的基本原理和性能优化，以帮助读者更好地了解和应用光电探测器。

一、光电探测器的基本原理光电探测器的基本原理是利用半导体材料对光的吸收和电子运动的反应。

当光照射在半导体材料上时，它能够释放能量并导致材料中电子和空穴的激发。

由于半导体的能带结构，电子和空穴在材料中会产生电荷。

这些电荷可以用来产生电流并转化为电信号。

因此，光电探测器的工作原理就是将光信号转化为电信号。

光电探测器的结构通常由光电转换单元和信号处理单元两个部分组成。

光电转换单元一般由半导体材料制成，它用来吸收和转换光信号。

信号处理单元则用来处理电信号并输出测量结果。

二、光电探测器的性能优化光电探测器的性能受到许多因素的影响，如灵敏度、响应速度、噪声等。

为了优化光电探测器的性能，我们需要了解这些因素并采取相应的措施来改善它们。

1. 灵敏度的提高灵敏度是指光电探测器对光信号的响应能力。

光电转换单元的表面积、材料的吸收率、光电载流子的收集率等因素都会影响灵敏度。

为了提高灵敏度，我们可以采用以下措施：（1）增加光电转换单元的表面积。

这可以通过增大光电转换单元的尺寸来实现。

（2）选择合适的材料。

半导体材料的吸收率对灵敏度有重要的影响。

选择absorbsion峰值处在探测器工作波长的半导体材料，可以获得最高的灵敏度。

（3）优化电极设计。

对电极的形状和尺寸进行优化，可以提高光电载流子的收集率。

2. 响应速度的提高响应速度是指光电探测器对光信号的响应时间。

它受到多种因素的影响，如光电载流子的扩散速度、电荷收集效率、电路频率等。

为了提高响应速度，我们可以采用以下措施：（1）优化光电转换单元的几何形状。

将光电转换单元制成宽度较窄的结构，可以缩短光电载流子的扩散距离，进而提高响应速度。

半导体光电探测器原理及优化方法半导体光电探测器是一种能够将光信号转化为电信号的器件，广泛应用于光通信、光电子学、光学传感等领域。

本文将介绍半导体光电探测器的工作原理，并探讨其优化方法。

一、原理半导体光电探测器是通过光生或热生成电荷载流子来实现光电转换的。

其工作原理主要涉及以下几个关键过程：1. 光吸收：当光照射到半导体材料上时，光子与原子之间发生相互作用，导致电子能级的跃迁。

这种跃迁可以通过直接带隙吸收或间接带隙吸收来实现。

2. 电荷生成：吸收能量的光子会激发半导体材料内的电子从价带跃迁到导带，形成自由电子和空穴。

这种电子空穴对的形成可以通过光电效应或热激励来实现。

3. 电荷传输：生成的电子和空穴会在半导体内发生迁移，并在外加电场的作用下分别向电极移动。

这种电荷迁移过程可以通过扩散、漂移和电场效应来实现。

4. 电荷收集：最后，电子和空穴会在电极上被收集形成电流信号。

这个过程需要有效的电荷收集区域和电荷收集结构来实现高效的电流转换。

二、优化方法为了提高半导体光电探测器的性能，可以采取以下一些优化方法：1. 材料选择：不同的半导体材料具有不同的带隙结构和光吸收特性。

根据实际需求，选择能够匹配光源波长、具有较高吸收系数和较小吸收损耗的材料，可以提高光电转换效率。

2. 结构设计：优化器件的结构设计能够有效提高电子和空穴的收集效率。

例如，在光电探测器的表面引入光栅结构，可以增加光电子的吸收深度和电子在电极上的收集效率。

3. 探测区域增大：增大探测区域可以提高器件接收光信号的能力。

通过工艺优化，增大活动面积，可以有效提高器件的灵敏度和响应速度。

4. 降低噪声：降低器件的噪声水平对于提高探测器的信噪比非常重要。

采取合适的工艺控制和电路设计，降低暗电流和暗电流噪声，可以有效提高器件的信号检测精度。

5. 温度控制：温度对半导体光电探测器的工作性能影响较大。

保持器件在适宜的温度范围内工作，可以提高器件的稳定性和可靠性。

光电探测器的工作原理
光电探测器是一种用于检测光信号的器件，主要基于光电效应。

其工作原理可以归纳为以下几个步骤：
1. 能量吸收：当光束照射到光电探测器上时，光子的能量会被光敏物质（如半导体材料）所吸收。

光敏物质中的电子将吸收光子的能量，从而进入激发状态。

2. 电子释放：光敏物质中激发状态的电子会经过非辐射过程，将能量释放并转化为电子动能。

这些电子会跃迁到导带中，形成带电粒子。

3. 电荷分离：带电粒子在光电探测器内部会被电场分离。

正电荷会被引向正极，而负电荷会被引向负极，从而在探测器内部产生电流。

这个电流的大小与吸收光子的能量和光强有关。

4. 信号放大：产生的微弱电流通过放大电路进行放大，以提高信号的强度和可靠性。

5. 信号处理：经过放大后的电流信号进一步被传递到信号处理电路中，进行滤波、放大、采样等处理。

最终，光电探测器产生的信号可以被转化为可视化的图像、电子信号或其他形式的输出。

总的来说，光电探测器的工作原理是通过光子在光敏物质中的能量吸收、电子释放、电荷分离以及信号放大和处理等步骤来实现对光信号的探测和转化。

不同类型的光电探测器，如光电
二极管、光电倍增管、光电晶体管等，在工作原理上可能有所差异，但都是基于光电效应实现的。
