半导体中的光吸收和光探测器教程

光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。

尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

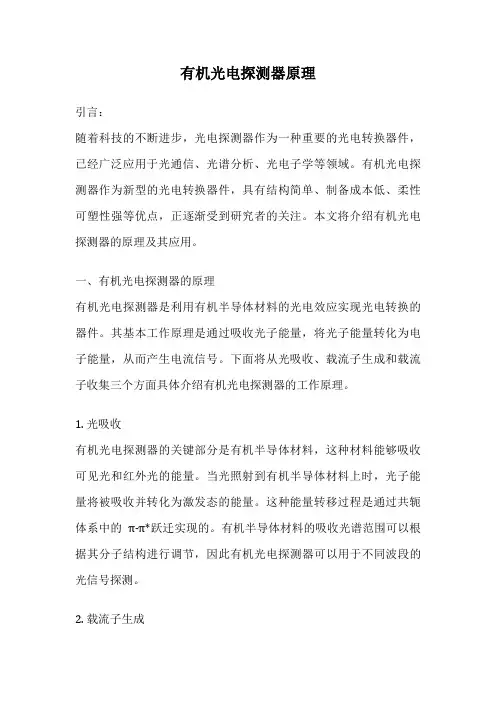

有机光电探测器原理引言：随着科技的不断进步，光电探测器作为一种重要的光电转换器件，已经广泛应用于光通信、光谱分析、光电子学等领域。

有机光电探测器作为新型的光电转换器件，具有结构简单、制备成本低、柔性可塑性强等优点，正逐渐受到研究者的关注。

本文将介绍有机光电探测器的原理及其应用。

一、有机光电探测器的原理有机光电探测器是利用有机半导体材料的光电效应实现光电转换的器件。

其基本工作原理是通过吸收光子能量，将光子能量转化为电子能量，从而产生电流信号。

下面将从光吸收、载流子生成和载流子收集三个方面具体介绍有机光电探测器的工作原理。

1. 光吸收有机光电探测器的关键部分是有机半导体材料，这种材料能够吸收可见光和红外光的能量。

当光照射到有机半导体材料上时，光子能量将被吸收并转化为激发态的能量。

这种能量转移过程是通过共轭体系中的π-π*跃迁实现的。

有机半导体材料的吸收光谱范围可以根据其分子结构进行调节，因此有机光电探测器可以用于不同波段的光信号探测。

2. 载流子生成在有机光电探测器中，光吸收后的激发态能量会引起共轭体系中的电子跃迁，从而在材料中产生载流子。

一般来说，有机光电探测器中的载流子主要包括电子和空穴。

在有机半导体材料中，电子和空穴通过激子或极化子的形式存在。

激子是一对电子和空穴在共轭体系中的结合态，具有较长的寿命；而极化子是电子和空穴在共轭体系中的解离态，具有较短的寿命。

有机光电探测器中的载流子生成主要是通过激子的形式实现的。

3. 载流子收集有机光电探测器中的载流子生成后，需要将其有效地收集起来，从而产生电流信号。

为了实现载流子的收集，通常需要在有机半导体材料中添加电极，形成电场。

当电场存在时，载流子将被电场加速，并在电极上产生电流。

有机光电探测器的电极可以是金属电极、导电聚合物电极等。

通过优化电极材料和结构设计，可以提高载流子的收集效率，从而提高光电探测器的灵敏度和响应速度。

二、有机光电探测器的应用有机光电探测器由于其独特的结构和性能，已经在多个领域得到广泛应用。

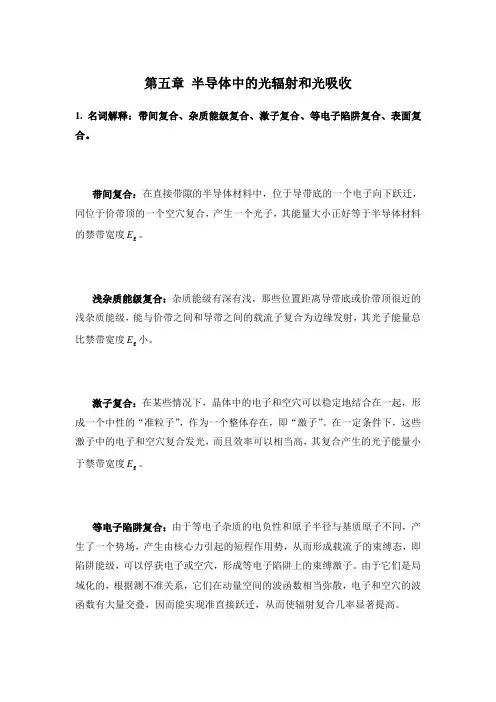

第五章半导体中的光辐射和光吸收1. 名词解释：带间复合、杂质能级复合、激子复合、等电子陷阱复合、表面复合。

带间复合：在直接带隙的半导体材料中，位于导带底的一个电子向下跃迁，同位于价带顶的一个空穴复合，产生一个光子，其能量大小正好等于半导体材料E。

的禁带宽度g浅杂质能级复合：杂质能级有深有浅，那些位置距离导带底或价带顶很近的浅杂质能级，能与价带之间和导带之间的载流子复合为边缘发射，其光子能量总E小。

比禁带宽度g激子复合：在某些情况下，晶体中的电子和空穴可以稳定地结合在一起，形成一个中性的“准粒子”，作为一个整体存在，即“激子”。

在一定条件下，这些激子中的电子和空穴复合发光，而且效率可以相当高，其复合产生的光子能量小E。

于禁带宽度g等电子陷阱复合：由于等电子杂质的电负性和原子半径与基质原子不同，产生了一个势场，产生由核心力引起的短程作用势，从而形成载流子的束缚态，即陷阱能级，可以俘获电子或空穴，形成等电子陷阱上的束缚激子。

由于它们是局域化的，根据测不准关系，它们在动量空间的波函数相当弥散，电子和空穴的波函数有大量交叠，因而能实现准直接跃迁，从而使辐射复合几率显著提高。

表面复合：晶体表面的晶格中断，产生悬链，能够产生高浓度的深的或浅的能级，它们可以充当复合中心。

通过表面的跃迁连续进行表面复合，不会产生光子，因而是非辐射复合。

2. . 什么叫俄歇复合，俄歇复合速率与哪些因素有关？为什么长波长的InGaAsP 等材料的俄歇复合比短波长材料严重？为什么俄歇复合影响器件的J th 、温度稳定性和可靠性？ 解析：● 俄歇效应是一个有三粒子参与、涉及四个能级的非辐射复合的效应。

在半导体中，电子与空穴复合时，把能量或者动量通过碰撞转移给第三个粒子跃迁到更高能态，并与晶格反复碰撞后失去能量。

这种复合过程叫俄歇复合.整个过程中能量守恒，动量也守恒。

●半导体材料中带间俄歇复合有很多种，我们主要考虑CCHC 过程（两个导带电子与一个重空穴）和CHHS 过程（一个导带电子和两个重空穴）。

半导体光电探测器原理及优化方法半导体光电探测器是一种能够将光信号转化为电信号的器件，广泛应用于光通信、光电子学、光学传感等领域。

本文将介绍半导体光电探测器的工作原理，并探讨其优化方法。

一、原理半导体光电探测器是通过光生或热生成电荷载流子来实现光电转换的。

其工作原理主要涉及以下几个关键过程：1. 光吸收：当光照射到半导体材料上时，光子与原子之间发生相互作用，导致电子能级的跃迁。

这种跃迁可以通过直接带隙吸收或间接带隙吸收来实现。

2. 电荷生成：吸收能量的光子会激发半导体材料内的电子从价带跃迁到导带，形成自由电子和空穴。

这种电子空穴对的形成可以通过光电效应或热激励来实现。

3. 电荷传输：生成的电子和空穴会在半导体内发生迁移，并在外加电场的作用下分别向电极移动。

这种电荷迁移过程可以通过扩散、漂移和电场效应来实现。

4. 电荷收集：最后，电子和空穴会在电极上被收集形成电流信号。

这个过程需要有效的电荷收集区域和电荷收集结构来实现高效的电流转换。

二、优化方法为了提高半导体光电探测器的性能，可以采取以下一些优化方法：1. 材料选择：不同的半导体材料具有不同的带隙结构和光吸收特性。

根据实际需求，选择能够匹配光源波长、具有较高吸收系数和较小吸收损耗的材料，可以提高光电转换效率。

2. 结构设计：优化器件的结构设计能够有效提高电子和空穴的收集效率。

例如，在光电探测器的表面引入光栅结构，可以增加光电子的吸收深度和电子在电极上的收集效率。

3. 探测区域增大：增大探测区域可以提高器件接收光信号的能力。

通过工艺优化，增大活动面积，可以有效提高器件的灵敏度和响应速度。

4. 降低噪声：降低器件的噪声水平对于提高探测器的信噪比非常重要。

采取合适的工艺控制和电路设计，降低暗电流和暗电流噪声，可以有效提高器件的信号检测精度。

5. 温度控制：温度对半导体光电探测器的工作性能影响较大。

保持器件在适宜的温度范围内工作，可以提高器件的稳定性和可靠性。

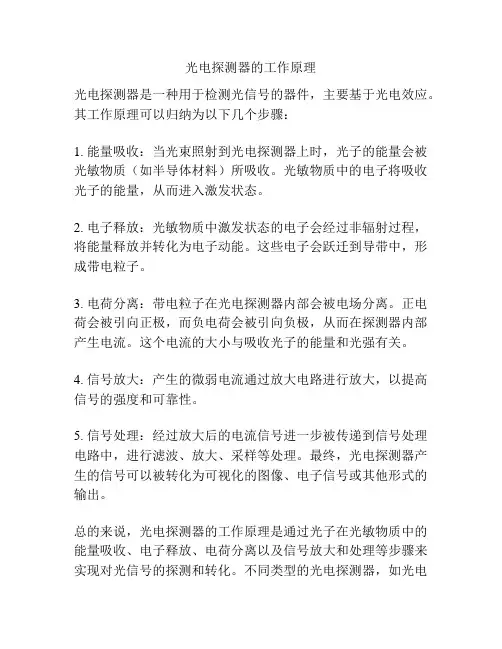

光电探测器的工作原理
光电探测器是一种用于检测光信号的器件，主要基于光电效应。

其工作原理可以归纳为以下几个步骤：
1. 能量吸收：当光束照射到光电探测器上时，光子的能量会被光敏物质（如半导体材料）所吸收。

光敏物质中的电子将吸收光子的能量，从而进入激发状态。

2. 电子释放：光敏物质中激发状态的电子会经过非辐射过程，将能量释放并转化为电子动能。

这些电子会跃迁到导带中，形成带电粒子。

3. 电荷分离：带电粒子在光电探测器内部会被电场分离。

正电荷会被引向正极，而负电荷会被引向负极，从而在探测器内部产生电流。

这个电流的大小与吸收光子的能量和光强有关。

4. 信号放大：产生的微弱电流通过放大电路进行放大，以提高信号的强度和可靠性。

5. 信号处理：经过放大后的电流信号进一步被传递到信号处理电路中，进行滤波、放大、采样等处理。

最终，光电探测器产生的信号可以被转化为可视化的图像、电子信号或其他形式的输出。

总的来说，光电探测器的工作原理是通过光子在光敏物质中的能量吸收、电子释放、电荷分离以及信号放大和处理等步骤来实现对光信号的探测和转化。

不同类型的光电探测器，如光电
二极管、光电倍增管、光电晶体管等，在工作原理上可能有所差异，但都是基于光电效应实现的。

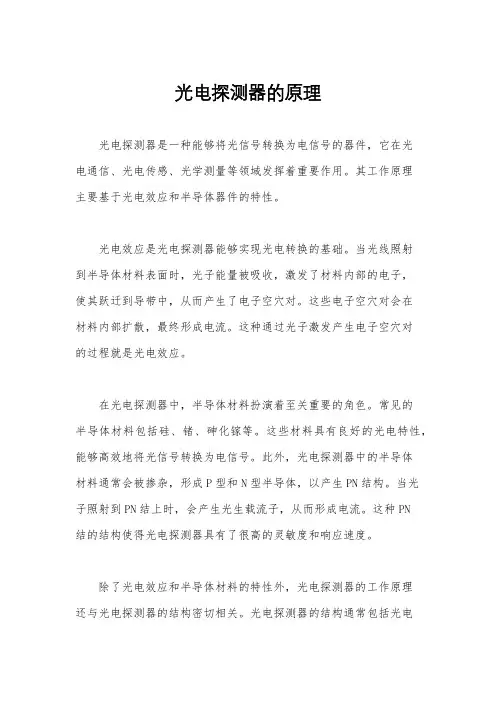

光电探测器的原理
光电探测器是一种能够将光信号转换为电信号的器件，它在光
电通信、光电传感、光学测量等领域发挥着重要作用。

其工作原理
主要基于光电效应和半导体器件的特性。

光电效应是光电探测器能够实现光电转换的基础。

当光线照射
到半导体材料表面时，光子能量被吸收，激发了材料内部的电子，
使其跃迁到导带中，从而产生了电子空穴对。

这些电子空穴对会在
材料内部扩散，最终形成电流。

这种通过光子激发产生电子空穴对
的过程就是光电效应。

在光电探测器中，半导体材料扮演着至关重要的角色。

常见的
半导体材料包括硅、锗、砷化镓等。

这些材料具有良好的光电特性，能够高效地将光信号转换为电信号。

此外，光电探测器中的半导体
材料通常会被掺杂，形成P型和N型半导体，以产生PN结构。

当光
子照射到PN结上时，会产生光生载流子，从而形成电流。

这种PN
结的结构使得光电探测器具有了很高的灵敏度和响应速度。

除了光电效应和半导体材料的特性外，光电探测器的工作原理
还与光电探测器的结构密切相关。

光电探测器的结构通常包括光电
转换单元和信号处理单元。

光电转换单元负责将光信号转换为电信号，而信号处理单元则负责放大、滤波、数字化等处理，以提高信号的质量和适应不同的应用场景。

总的来说，光电探测器能够实现光信号到电信号的转换，其工作原理主要基于光电效应和半导体材料的特性。

通过合理的结构设计和信号处理，光电探测器能够实现高灵敏度、高响应速度和稳定的光电转换效果，广泛应用于光通信、光传感、光学测量等领域，为人们的生活和工作带来了诸多便利。

§3.3 半导体的光吸收和光辐射在半导体中，与光有关的现象就是两点：光吸收与光辐射，这是两个相反过程，它构成光与半导体中的电子相互作用的基本内容。

在光吸收过程中，电子吸收光子能量从低能级跃迁到高能级。

而在光辐射过程中，电子从高能级跃迁至低能级，发射一个光子。

光吸收应用于探测器，光辐射应用于半导体光源。

一、 光吸收半导体中的光吸收主要有五种形式：1、本征吸收半导体吸收光子能量使价带中的电子激发到导带，此过程称为本征吸收。

结果是产生等量的自由电子和自由空穴。

本征吸收产生的条件： g E h ≥ν 既光子能量大于禁带宽度或 g E c h≥λ ν和λ为照射光的频率和波长 ∴h E g ≥ν， c g g m ev E E hc λμλ==≤)()(24.1（阈值波长） c λ只与禁带宽度有关举例： T = 300K E g (ev) c λ(μm)Ge 0.66 1.87Si 1.12 1.1GaAs 1.35 0.922、 杂质吸收杂质能级上的电子（或空穴）吸收光子能量从杂质能级跃迁到导带（或价带），此过程称为杂质吸收。

杂质吸收产生的条件：光子能量大于杂质电离能。

d E h ∆≥ν（施主电离能） n 型 a E h ∆≥ν （受主电离能） p 型阈值波长 )()(1.24m ev E E hc d d c μλ∆=∆= n 型 )()(1.24m ev E E hc a a c μλ∆=∆= p 型 一般杂质电离能比禁带宽度小很多，因此杂质吸收的阈值波长较长 ，多在红外或远红外区。

举例： )(ev E d ∆ )(ev E a ∆ )(m c μλSi:P 0.045 29Si:B 0.0439 29Ge:B 0.0104 120Ge:Au 0.053 25实际上，杂质吸收还可以由价带与施主能级之间的跃迁以及受主能级与导带之间的跃迁而产生，这两种跃迁因能级差大，需要吸收较大的光子能量。

锑化铟红外探测器原理(一)锑化铟红外探测器原理概述•红外辐射，作为一种电磁波，波长范围通常在~1000微米之间，相比可见光波长更长，频率更低。

红外辐射广泛应用于热成像、军事、医疗和通信等领域。

•锑化铟（InSb）作为一种半导体材料，具有优异的红外探测性能，被广泛应用于红外探测器和红外摄像机中。

工作原理锑化铟红外探测器的工作原理基于半导体材料的特性。

下面是它的工作过程：1.光吸收：当红外辐射通过锑化铟材料时，其中的光子将被材料吸收。

锑化铟具有适宜的能隙，对于波长在35微米和814微米范围的中红外辐射有高的吸收率，能够将光能转化为电子能。

2.电子激发：在锑化铟材料中，光吸收后的光子激发了一定数量的电子，使其跃迁到导带中，并在导带中形成自由电子。

3.电子运输：自由电子在导带中通过电子运输，被引导到电极上形成电流。

这里的电极可以是引出接口，用于将电流信号传输到下游的电子设备。

4.信号放大：通过引入适当的电子器件，如场效应晶体管，可以对产生的电流信号进行放大。

5.信号处理：经过放大后的电流信号可以通过各种信号处理电路进行滤波、增强和调节，最后转化为可读取或可录制的红外图像。

特点•高响应度：锑化铟材料对红外辐射有很高的吸收能力，因此在红外波长范围内具有高响应度，能够有效地捕捉辐射能量。

•高灵敏度：与其他材料相比，锑化铟红外探测器具有更高的灵敏度，能够探测到较低能量的红外辐射。

•高速响应：锑化铟红外探测器具有快速的响应速度，可以实时地捕捉到红外辐射信号。

•宽波长范围：锑化铟材料在中红外波段有较好的吸收能力，并且其工作温度范围也相对较广。

应用领域•军事热成像：锑化铟红外探测器在热成像设备中广泛应用，能够实时捕捉到目标的红外辐射，用于军事侦察、智能导弹和无人机等领域。

•医学诊断：红外辐射可以被人体组织吸收，因此锑化铟红外探测器在医学成像中具有重要作用，可以帮助医生进行疾病诊断，如体温监测、癌症筛查等。

•通信与电信：锑化铟红外探测器在激光通信、红外光纤通信等领域也有应用，可以接收和放大红外光信号，实现光信号的传输和通信。
