如何选用您最合适的保险丝保险丝的分类：(1)慢速型、(2)普通型、(3)快速型，另有一类为延时型保险丝。

所有的这些保险丝都可以保护电路避免持续的超载电流流过，但它们对于超额电流的反应截然不同，若选用不正确则不是电路没有受到保护便是保险丝经常烧断。

有关上述三种保险丝熔断时问的较详细资料表示于图一中。

熔断时间(秒)比照超载的百分比，分别以横向与纵向表示。

当超载量为百分之百时，三种保险丝的反应几乎一样；可是当超载量达到百分之五百时(500% overload)快速型保险丝在0.001秒间熔断，而慢速型保险丝则2秒后才熔断；与普通型保险丝的0. 01秒熔断时间来比较，快速型的快了10倍而慢速型的则慢了200倍。

如此大的差异,在不正常状况下选择的正确性是决定您那些珍贵半导体组件命运的重要因素。

接我们观察一下图二，我们将发现温度对于保险丝的载流量也有很大的影响力。

当周遭的环境变得较冷时使保险丝熔断所须电流增大，所以温度对于保险丝的熔断也是一项重要的因素。

图一：保险丝的熔断时间比较图谈到这里您或许要说啦：通通用快速型的保险丝不就把问题都解决了吗？非常抱歉，这并非很符合实际的想法，因为太多的电路在开启电源或切换开关时都会产生一个远大于正常操作电流的的瞬间超额电流值，您总不希望当您开关还没按到底前，系统便已死跷跷了吧！图二：温度对保险丝的负载流量有影响图三是一个包含桥式整流器与稳压电容的简单电源保应器，提供负载电阻一固定的负载电流。

三个不同的保险丝使用位置，用以说明不同的位置使用不同型态的保险丝。

设若电源供应器使用240伏特的交流电源而提供12伏特、8安培的直流输出，则我们应该使用何种型态的保险丝呢？图三：简单的电源供应器首先我们考虑当接上电源开关后有可能正值交流正弦波的值处，若此则变压器一次端将流过一个比正常操作电流大很多的电流。

典型的100VA变压器约有2 0ohms的直流电阻，在值下电压为根号2乘240V，大约有17安培的电流通过一次端约2.5mS(60Hz周期中的值)。

保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。

例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。

二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。

三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。

较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。

正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。

实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。

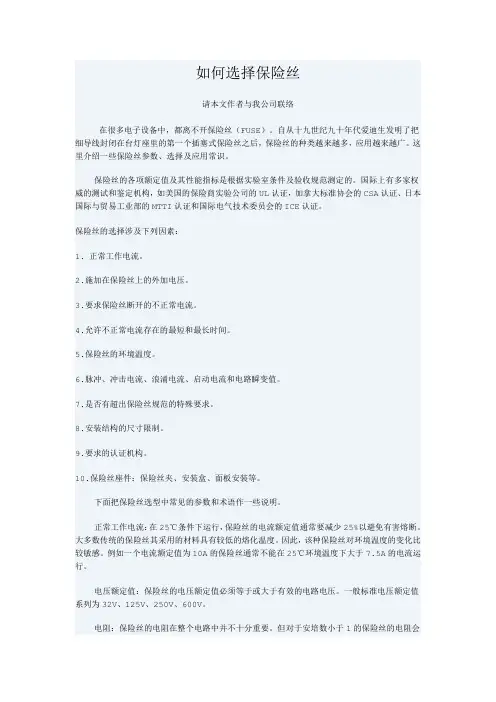

如何选择保险丝请本文作者与我公司联络在很多电子设备中，都离不开保险丝（FUSE）。

自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后，保险丝的种类越来越多，应用越来越广。

这里介绍一些保险丝参数、选择及应用常识。

保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。

国际上有多家权威的测试和鉴定机构，如美国的保险商实验公司的UL认证，加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的ICE认证。

保险丝的选择涉及下列因素：1. 正常工作电流。

2.施加在保险丝上的外加电压。

3.要求保险丝断开的不正常电流。

4.允许不正常电流存在的最短和最长时间。

5.保险丝的环境温度。

6.脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。

7.是否有超出保险丝规范的特殊要求。

8.安装结构的尺寸限制。

9.要求的认证机构。

10.保险丝座件：保险丝夹、安装盒、面板安装等。

下面把保险丝选型中常见的参数和术语作一些说明。

正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。

大多数传统的保险丝其采用的材料具有较低的熔化温度。

因此，该种保险丝对环境温度的变化比较敏感。

例如一个电流额定值为10A的保险丝通常不能在25℃环境温度下大于7.5A的电流运行。

电压额定值：保险丝的电压额定值必须等于或大于有效的电路电压。

一般标准电压额定值系列为32V、125V、250V、600V。

电阻：保险丝的电阻在整个电路中并不十分重要。

但对于安培数小于1的保险丝的电阻会有几个欧姆，所以在低电压电路中采用保险丝时应考虑这个问题。

大部分的保险丝是用正温度系数材料制成，所以也有冷电阻和热电阻之分。

环境温度：保险丝的电流承载能力，其实验是在环境温度为25℃情况下进行的，这种实验受环境温度变化的影响。

环境温度越高，保险丝的工作温度就越高，其保险丝的电流承载能力就越低，寿命也就越短。

保险丝常用规格及其知识详解一、保险丝的选择涉及到哪些参数多家权威的测试和鉴定机构，如美国的保险商实验公司的UL认证、加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的ICE认证。

保险丝的选择涉及下列因素：1.正常工作电流。

2.施加在保险丝上的外加电压。

3.要求保险丝断开的不正常电流。

4.允许不正常电流存在的最短和最长时间。

5.保险丝的环境温度。

6.脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。

7.是否有超出保险丝规范的特殊要求。

8.安装结构的尺寸限制。

9.要求的认证机构。

10.保险丝座件：保险丝夹、安装盒、面板安装等。

二、选择保险丝时参数的意思下面把保险丝选型中常见的参数和术语作一些说明。

正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。

大多数传统的保险丝其采用的材料具有较低的熔化温度。

因此，该种保险丝对环境温度的变化比较敏感。

例如一个电流额定值为10A的保险丝通常不能在25℃环境温度下大于7.5A的电流运行。

电压额定值：保险丝的电压额定值必须等于或大于有效的电路电压。

一般标准电压额定值系列为32V、125V、250V、600V。

熔断器是有电压等级区别的，比如在额定电流相同的情况下，10kV的熔断器和220V 熔断器区别就很大，虽然相同的电流都能使其熔断，但如果电压太高，熔断的断口就不能保证绝缘安全。

所以高压熔断器可以用在低压上，但低压的就不能用在高压上。

电阻：保险丝的电阻在整个电路中并不十分重要。

但对于安培数小于1的保险丝的电阻会有几个欧姆，所以在低电压电路中采用保险丝时应考虑这个问题。

大部分的保险丝是用正温度系数材料制成，所以也有冷电阻和热电阻之分。

环境温度：保险丝的电流承载能力，其实验是在环境温度为25℃情况下进行的，这种实验受环境温度变化的影响。

环境温度越高，保险丝的工作温度就越高，其保险丝的电流承载能力就越低，寿命也就越短。

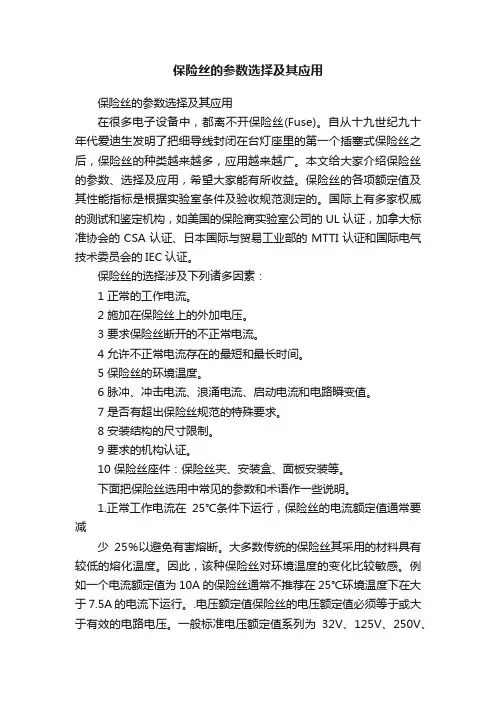

保险丝的参数选择及其应用保险丝的参数选择及其应用在很多电子设备中，都离不开保险丝(Fuse)。

自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后，保险丝的种类越来越多，应用越来越广。

本文给大家介绍保险丝的参数、选择及应用，希望大家能有所收益。

保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。

国际上有多家权威的测试和鉴定机构，如美国的保险商实验室公司的UL认证，加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的IEC认证。

保险丝的选择涉及下列诸多因素：1 正常的工作电流。

2 施加在保险丝上的外加电压。

3 要求保险丝断开的不正常电流。

4 允许不正常电流存在的最短和最长时间。

5 保险丝的环境温度。

6 脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。

7 是否有超出保险丝规范的特殊要求。

8 安装结构的尺寸限制。

9 要求的机构认证。

10 保险丝座件：保险丝夹、安装盒、面板安装等。

下面把保险丝选用中常见的参数和术语作一些说明。

1.正常工作电流在25℃条件下运行，保险丝的电流额定值通常要减少25％以避免有害熔断。

大多数传统的保险丝其采用的材料具有较低的熔化温度。

因此，该种保险丝对环境温度的变化比较敏感。

例如一个电流额定值为10A的保险丝通常不推荐在25℃环境温度下在大于7.5A的电流下运行。

.电压额定值保险丝的电压额定值必须等于或大于有效的电路电压。

一般标准电压额定值系列为32V、125V、250V、600V。

3.电阻保险丝的电阻在整个电路中并不重要。

由于安培数小于1的保险丝电阻只有几个欧姆，所以在低压电路中采用保险丝时应考虑这个问题。

大部分的保险丝是用温度系数为正的材料制造的，因此，就有冷电阻和热电阻之分。

4.环境温度保险丝的电流承载能力，其实验是在25℃环境温度条件下进行的，这种实验受环境温度变化的影响。

环境温度越高，保险丝的工作温度就越高，其寿命也就越短。

选择保险丝的十大要素1.额定电功率：保险丝的额定电功率是指它可以安全保护的最大电流负载。

选择保险丝时，要确保它的额定电功率适用于需要保护的电路负载。

2.额定电压：保险丝的额定电压是指它能够安全操作的最大电压。

在选择保险丝时，要确保它的额定电压适用于电路所处的电压范围。

3.绝缘材料：保险丝通常由绝缘材料制成，用于提供保护功能并防止短路。

选择适合的绝缘材料可以确保保险丝在使用过程中的可靠性和耐用性。

4.规格标准：保险丝通常需要符合特定的规格标准，例如UL、CSA或IEC等。

选择符合规格标准的保险丝可以确保其质量和性能满足国际标准。

5.断路能力：保险丝的断路能力是指它能够在故障发生时迅速切断电流的能力。

选择具有足够高的断路能力的保险丝可以有效地防止故障引起的火灾和其他安全问题。

6.温度等级：保险丝的温度等级是指它能够安全操作的最高温度。

在选择保险丝时，要确保其温度等级适用于所处环境的温度范围，以防止过热和性能降低。

7.响应时间：保险丝的响应时间是指它从电流超载到切断的时间。

在选择保险丝时，要根据所保护的电路类型和对时间要求的需求来确定响应时间。

8.安装类型：保险丝可分为不同的安装类型，例如表面贴装、插装和焊接。

选择适合特定应用的正确安装类型可以确保保险丝安装简便和可靠。

9.可重置型或非重置型：保险丝可分为可重置型和非重置型。

可重置型保险丝在过载消失后可以自动复位，而非重置型保险丝在过载发生后需手动更换。

根据特定应用的需求，选择合适的保险丝类型。

10.价格和可用性：最后，价格和可用性也是选择保险丝时需要考虑的要素。

根据预算和紧急情况，选择价格合理且易于获得的保险丝。

综上所述，选择适当的保险丝需要综合考虑以上十大要素，以确保电路的安全可靠运行。

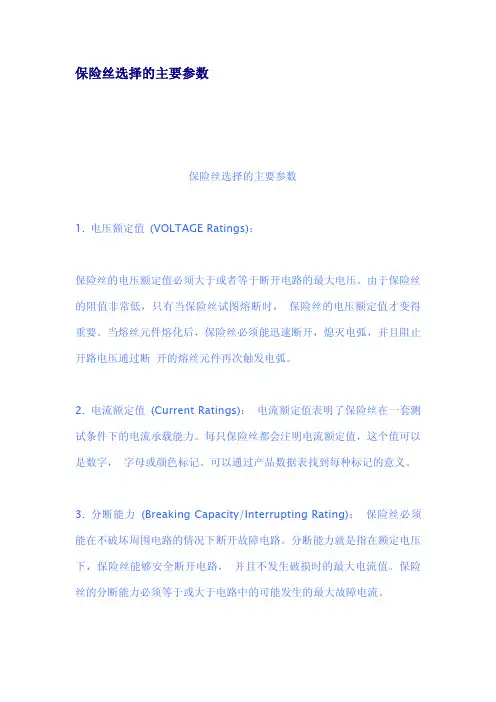

保险丝选择的主要参数保险丝选择的主要参数1.电压额定值(VOLTAGE Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。

由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。

当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。

2.电流额定值(Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。

每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。

可以通过产品数据表找到每种标记的意义。

3.分断能力(Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。

分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。

保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。

4.熔断积分(Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。

熔丝元件的结构、材料和横截面积决定了这个值。

每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。

通常在直流电路中，采用10倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。

5.环境温度(Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。

保险丝的电特性在25°C环境温度中是额定的标准值。

无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。

具体请参考网站的温度—电流曲线图。

6.快断保险丝和慢断保险丝(Fast Acting Fuse&Time Delay Fuse)：快断保险丝在过载和短路时断开地非常迅速。

保险丝选择的主要参数 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】保险丝选择的主要参数1. 电压额定值 (VOLTAGE Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。

由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。

当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。

2. 电流额定值 (Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。

每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。

可以通过产品数据表找到每种标记的意义。

3. 分断能力 (Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。

分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。

保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。

4. 熔断积分 (Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。

熔丝元件的结构、材料和横截面积决定了这个值。

每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。

通常在直流电路中，采用 10 倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。

5. 环境温度 (Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。

保险丝的电特性在25°C 环境温度中是额定的标准值。

无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。

具体请参考网站的温度—电流曲线图。

6. 快断保险丝和慢断保险丝 (Fast Acting Fuse & Time Delay Fuse)：快断保险丝在过载和短路时断开地非常迅速。

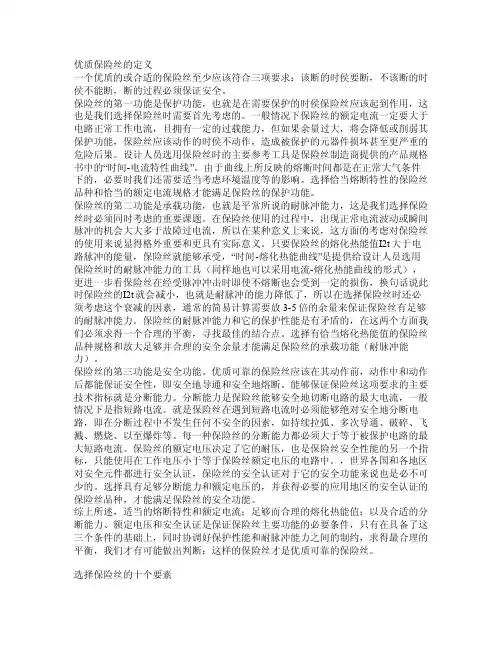

优质保险丝‎的定义一‎个优质的或‎合适的保险‎丝至少应该‎符合三项要‎求：该断的‎时侯要断，‎不该断的时‎侯不能断，‎断的过程必‎须保证安全‎。

保险丝‎的第一功能‎是保护功能‎，也就是在‎需要保护的‎时侯保险丝‎应该起到作‎用，这也是‎我们选择保‎险丝时需要‎首先考虑的‎。

一般情况‎下保险丝的‎额定电流一‎定要大于电‎路正常工作‎电流，且拥‎有一定的过‎载能力，但‎如果余量过‎大，将会降‎低或削弱其‎保护功能，‎保险丝应该‎动作的时侯‎不动作，造‎成被保护的‎元器件损坏‎甚至更严重‎的危险后果‎。

设计人员‎选用保险丝‎时的主要参‎考工具是保‎险丝制造商‎提供的产品‎规格书中的‎“时间-电‎流特性曲线‎”。

由于曲‎线上所反映‎的熔断时间‎都是在正常‎大气条件下‎的，必要时‎我们还需要‎适当考虑环‎境温度等的‎影响。

选择‎恰当熔断特‎性的保险丝‎品种和恰当‎的额定电流‎规格才能满‎足保险丝的‎保护功能。

‎保险丝的‎第二功能是‎承载功能，‎也就是平常‎所说的耐脉‎冲能力，这‎是我们选择‎保险丝时必‎须同时考虑‎的重要课题‎。

在保险丝‎使用的过程‎中，出现正‎常电流波动‎或瞬间脉冲‎的机会大大‎多于故障过‎电流，所以‎在某种意义‎上来说，这‎方面的考虑‎对保险丝的‎使用来说显‎得格外重要‎和更具有实‎际意义。

只‎要保险丝的‎熔化热能值‎I2t大于‎电路脉冲的‎能量，保险‎丝就能够承‎受，“时间‎-熔化热能‎曲线”是提‎供给设计人‎员选用保险‎丝时的耐脉‎冲能力的工‎具（同样地‎也可以采用‎电流-熔化‎热能曲线的‎形式），更‎进一步看保‎险丝在经受‎脉冲冲击时‎即使不熔断‎也会受到一‎定的损伤，‎换句话说此‎时保险丝的‎I2t就会‎减小，也就‎是耐脉冲的‎能力降低了‎，所以在选‎择保险丝时‎还必须考虑‎这个衰减的‎因素，通常‎的简易计算‎需要放3-‎5倍的余量‎来保证保险‎丝有足够的‎耐脉冲能力‎。

保险丝的‎耐脉冲能力‎和它的保护‎性能是有矛‎盾的，在这‎两个方面我‎们必须求得‎一个合理的‎平衡，寻找‎最佳的结合‎点。

保险丝选取原则：1保险丝有电流电压限制。

2选取时考虑It（启动保护电流），与最大工作电流Ih无关。

附：保险丝参数电流保险丝参数一、额定电流：又称保险丝的公称工作电流，代号是In，保险丝的额定电流是由制造部门在实验室的条件下所确定的。

额定电流值通常有100mA、200mA、315mA、400mA、500mA，630mA、800mA、1A、1.6A、2A、2.5A、3. 15A、4A、5A、6.3A等，但本公司一般以客户之需求和实际的用途来提供各种保险丝之额定电流值。

二、额定电压：保险丝的公称工作电压，代号是Un，一般保险丝的标准电压额定值为32V、60V、125V、250V、300V、5 00V、600V。

保险丝可以在不大于其额定电压的电压下使用，但一般不被同意使用在电路电压大于保险丝额定电压的电路中。

三、电压降：对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压，代号是Ud。

由于保险丝两端电压降对电路会有一定的影响，因此在欧规里有对电压降的明确规定。

四、保险丝电阻：通常分为冷态电阻和热态电阻，冷态电阻是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。

热态电阻则是以全额额定电流值为测试电流所测得的电压降转化过来的，其计算公式为R 热=Ud/In。

通常热电阻比冷电阻要大，我司所提供的保险丝电阻值即为冷电阻值，并仅作为参考。

五、过载电流：过载电流是指在电路中流过有高于正常工作时的电流。

如果不能及时切断过载电流，则有可能会对电路中其它设备带来破坏。

短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。

六、熔断特性：即时间/电流特性(也称为安-秒特性)。

通常有两种表达方法，即I-T图和测试报告。

I-T图是以负载电流为x 坐标、熔断时间为y坐标构成的坐标系内，由保险丝在不同电流负载下的平均熔断时间坐标点连成的曲线。

每一种型号规格的保险丝都有一条相应的曲线可代表它的熔断特性。

保险丝选择的主要参数:1. 电压额定值(Voltage Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。

由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。

当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。

2. 电流额定值(Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。

每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。

可以通过产品数据表找到每种标记的意义。

3. 分断能力(Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。

分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。

保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。

4. 熔断积分(Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。

熔丝元件的结构、材料和横截面积决定了这个值。

每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。

通常在直流电路中，采用10 倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。

5. 环境温度(Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。

保险丝的电特性在25°C 环境温度中是额定的标准值。

无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。

具体请参考网站的温度—电流曲线图。

6. 快断保险丝和慢断保险丝(Fast Acting Fuse & Time Delay Fuse)：快断保险丝在过载和短路时断开地非常迅速。

保险丝的参数选择及其应用在很多电子设备中，都离不开保险丝(Fuse)。

自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后，保险丝的种类越来越多，应用越来越广。

本文给大家介绍保险丝的参数、选择及应用，希望大家能有所收益。

保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。

国际上有多家权威的测试和鉴定机构，如美国的保险商实验室公司的UL认证，加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的IEC认证。

保险丝的选择涉及下列诸多因素：1 正常的工作电流。

2 施加在保险丝上的外加电压。

3 要求保险丝断开的不正常电流。

4 允许不正常电流存在的最短和最长时间。

5 保险丝的环境温度。

6 脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。

7 是否有超出保险丝规范的特殊要求。

8 安装结构的尺寸限制。

9 要求的机构认证。

10 保险丝座件：保险丝夹、安装盒、面板安装等。

下面把保险丝选用中常见的参数和术语作一些说明。

1.正常工作电流在25℃条件下运行，保险丝的电流额定值通常要减少25％以避免有害熔断。

大多数传统的保险丝其采用的材料具有较低的熔化温度。

因此，该种保险丝对环境温度的变化比较敏感。

例如一个电流额定值为10A的保险丝通常不推荐在25℃环境温度下在大于7 5A的电流下运行。

2.电压额定值保险丝的电压额定值必须等于或大于有效的电路电压。

一般标准电压额定值系列为32V、125V、250V、600V。

3.电阻保险丝的电阻在整个电路中并不重要。

由于安培数小于1的保险丝电阻只有几个欧姆，所以在低压电路中采用保险丝时应考虑这个问题。

大部分的保险丝是用温度系数为正的材料制造的，因此，就有冷电阻和热电阻之分。

4.环境温度保险丝的电流承载能力，其实验是在25℃环境温度条件下进行的，这种实验受环境温度变化的影响。

环境温度越高，保险丝的工作温度就越高，其寿命也就越短。

保险丝的应用指南目录一．保险丝的基本工作原理二．管状保险丝的分类三．选择保险丝的十个要素四．小型管状保险丝的测试要求五．小型管状保险丝的安全认证一. 保险丝的基本原理-----------------------------------------------1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。

3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

4．名词术语：额定电流：保险丝的公称工作电流，代号：In额定电压：保险丝的公称工作电压，代号：Un电压降：额定电流下保险丝两端的电压降，代号：Ud冷电阻：保险丝不工作时本身的电阻值，代号：Rn过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。

通常有两种表达方法：----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点连成的曲线。

保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。

例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。

二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。

三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。

较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。

正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。

实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。

保险丝选择的主要参数1. 电压额定值 (VOLTAGE Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。

由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。

当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。

2. 电流额定值 (Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。

每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。

可以通过产品数据表找到每种标记的意义。

3. 分断能力 (Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。

分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。

保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。

4. 熔断积分 (Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。

熔丝元件的结构、材料和横截面积决定了这个值。

每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。

通常在直流电路中，采用 10 倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。

5. 环境温度 (Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。

保险丝的电特性在25°C 环境温度中是额定的标准值。

无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。

具体请参考网站的温度—电流曲线图。

6. 快断保险丝和慢断保险丝 (Fast Acting Fuse & Time Delay Fuse)：快断保险丝在过载和短路时断开地非常迅速。
