17款指南者保险丝盒说明摘要：1.指南者保险丝盒的位置2.保险丝盒中的各个保险丝功能说明3.保险丝盒的使用注意事项正文：一、指南者保险丝盒的位置2017 款吉普指南者的保险丝盒位于乘客位仪表板左下方。
如果您按照说明书上的指示仍然无法找到，还可以检查左侧仪表台下方、右侧下方以及副驾驶座位的手盒后侧。
二、保险丝盒中的各个保险丝功能说明1.15安培浅蓝色awd/4wd,ecu供电：此保险丝为车辆四驱系统的电源供应，当它熔断时，可能会导致车辆无法切换到四驱模式。
2.10 安培红色chmsl 制动开关供电：此保险丝为车辆制动系统的电源供应，当它熔断时，可能会影响车辆的制动功能。
3.10安培红色启动马达电源/ocm：此保险丝为车辆启动马达的电源供应，当它熔断时，可能会导致车辆无法启动。
4.20 安培黄色牵引：此保险丝为车辆牵引系统的电源供应，当它熔断时，可能会影响车辆的牵引能力。
5.10安培红色iod开关/电动后视镜/标准转向控制/免提电话：此保险丝为车辆电动后视镜、标准转向控制和免提电话等功能的电源供应，当它熔断时，可能会影响这些功能的使用。
6.30 安培绿色iod 感应：此保险丝为车辆感应系统的电源供应，当它熔断时，可能会影响车辆的感应功能。
7.40 安培绿色电动座椅：此保险丝为车辆电动座椅的电源供应，当它熔断时，可能会影响电动座椅的使用。
8.15 安培浅蓝色电源插座：此保险丝为车辆电源插座的电源供应，当它熔断时，可能会影响车辆电器设备的使用。
三、保险丝盒的使用注意事项1.在更换保险丝时，请务必使用相同规格的保险丝，不要使用过大或过小的保险丝。
2.在更换保险丝时，请确保电源已关闭，以避免触电事故。
3.如果发现保险丝频繁熔断，建议及时检查相关电路，以排除潜在故障。

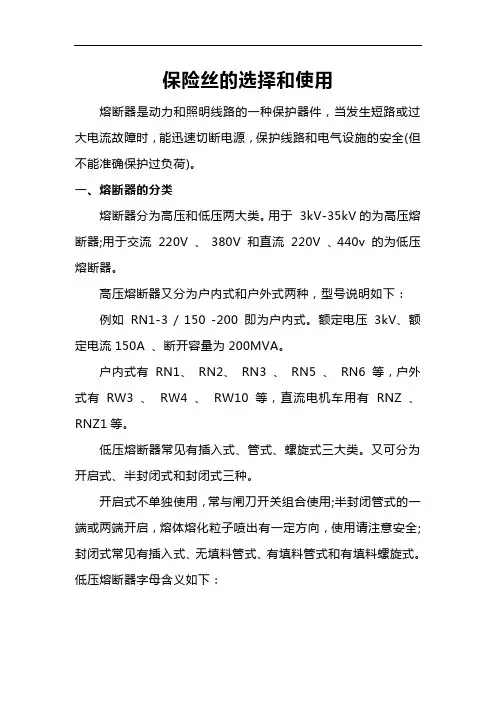

保险丝的选择和使用熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全(但不能准确保护过负荷)。
一、熔断器的分类熔断器分为高压和低压两大类。
用于3kV-35kV的为高压熔断器;用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。
高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。
额定电压3kV、额定电流150A 、断开容量为200MVA。
户内式有RN1、RN2、RN3 、RN5 、RN6 等，户外式有RW3 、RW4 、RW10 等，直流电机车用有RNZ 、RNZ1等。
低压熔断器常见有插入式、管式、螺旋式三大类。
又可分为开启式、半封闭式和封闭式三种。
开启式不单独使用，常与闸刀开关组合使用;半封闭管式的一端或两端开启，熔体熔化粒子喷出有一定方向，使用请注意安全;封闭式常见有插入式、无填料管式、有填料管式和有填料螺旋式。
低压熔断器字母含义如下：R-熔断器; C-插入式; L -螺旋式; M-密闭管式; S-快速;T-有填料管式。
如RC1、RC1A 为插人式; RM-无填料管式; RT0、RL1、RLS分别为有填料管式和有填料螺旋式。
二、熔断器的选择原则1.按照线路要求和安装条件选择熔断器的型号。
容量小的电路选择半封闭式或无填料封闭式;短路电流大的选择有填料封闭式;半导体元件保护选择快速熔断器。
2.按照线路电压选择熔断器的额定电压。
3.根据负载特性选择熔断器的额定电流。
4.选择各级熔体需相互配合，后一级要比前一级小，总闸和各分支线路上电流不一样，选择熔丝也不一样。
如线路发生短路，15 A 和25A 熔件会同时熔断，保护特性就失去了选择性。
因此只有总闸和分支保持2-3 级差别，才不会出现这类现象。
如一台变压器低压侧出口为RT0 1000 / 800 、电机为RT0 400 / 250 或RT0 400 / 350 ，上下级间额定电流之比分别为3.2 和2.3 故选择性好，即支路发生短路，支路保险熔断不影响总闸供电。
如何正确使用保险丝保险丝是一个在电路中起到保护作用的重要装置。
正确使用保险丝可以保护电器设备不受电流过大的损坏，确保电路的正常运行。
下面将从保险丝的种类、选择和更换等方面介绍如何正确使用保险丝。
保险丝的种类保险丝通常有玻璃管式保险丝、陶瓷保险丝和贴片式保险丝等几种。
玻璃管式保险丝典型的外观是一根细长的玻璃管内装有一根金属丝，当电流过大时，金属丝会被熔断，切断电流通路。
陶瓷保险丝也是类似结构，金属丝通常是在陶瓷体内，它的熔断动作与玻璃管式保险丝相同。
贴片式保险丝是电路板上的一种极小保险之，它通常安装在电路板上的器件上，当电流过大时就会切断电流。
选择合适的保险丝选择合适的保险丝非常重要，太小的保险丝无法提供足够的保护，而太大的保险丝则可能导致设备损坏。
选择保险丝的关键因素是电流负荷。
在选择保险丝时，需要查看设备的额定电流或功率以确定所需的保险丝额定电流。
一般来说，为了确保设备正常运行，可以选择略高于设备额定电流的保险丝。
检查保险丝是否工作正常保险丝是一种消耗品，在使用过程中可能会出现熔断的情况。
因此，定期检查保险丝是否工作正常是很重要的。
一般来说，正常工作的保险丝应该是连续的，没有断裂或烧焦的迹象。
如果保险丝的金属丝断裂或烧焦，就表示保险丝已经熔断，需要更换。
此外，还要检查保险丝插座是否松动或脱落，以确保保险丝能够很好地连接。
正确更换保险丝当保险丝熔断时，应立即更换。
更换保险丝的步骤如下：1.关闭电器设备的电源开关，确保电源完全断开。
2.使用绝缘工具拔下保险丝插座。
3.检查保险丝是否熔断，如果熔断则需要更换。
4.选择与原保险丝相同或相近额定电流的新保险丝。
5.使用绝缘工具将新保险丝插入插座。
6.确保保险丝插座固定紧密，不松动。
7.打开电器设备的电源开关，检查设备是否正常工作。
需要注意的是，在更换保险丝时，一定要确保使用与原保险丝相同或相近额定电流的新保险丝，否则可能会导致设备过载或者保险丝频繁熔断。

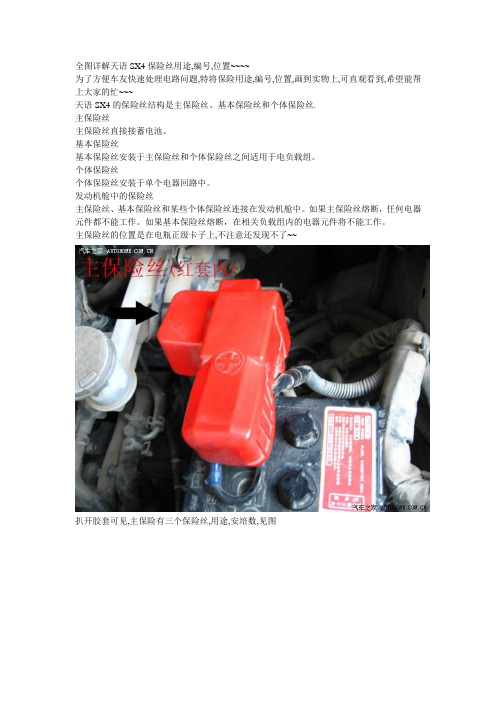

全图详解天语SX4保险丝用途,编号,位置~~~~为了方便车友快速处理电路问题,特将保险用途,编号,位置,画到实物上,可直观看到,希望能帮上大家的忙~~~天语SX4的保险丝结构是主保险丝、基本保险丝和个体保险丝.主保险丝主保险丝直接接蓄电池。
基本保险丝基本保险丝安装于主保险丝和个体保险丝之间适用于电负载组。
个体保险丝个体保险丝安装于单个电器回路中。
发动机舱中的保险丝主保险丝、基本保险丝和某些个体保险丝连接在发动机舱中。
如果主保险丝熔断，任何电器元件都不能工作。
如果基本保险丝熔断，在相关负载组内的电器元件将不能工作。
主保险丝的位置是在电瓶正级卡子上,不注意还发现不了~~扒开胶套可见,主保险有三个保险丝,用途,安培数,见图基本保险丝在这里~~~基本保险丝盒盖,盖里有图,有备用保险丝和保险丝拔钳~~~基本保险丝盒(由于画面限制和有点阳春白雪,就不标继电器了)个体保险丝盒在仪表板下,拆卸的方法如下~~划线的点是卡子的位置,安装和拆卸时可在这几个点用力~~~注意看卡子5个,螺丝2个,用专用撬板卸塑料卡子,防止撬坏面板~~个体保险丝盒的位置~~~这个位置选得太不地道,不得下手,不得看~~~~个体保险丝盖。
将保险丝盒两端向里推，然后将其盖子拆下。
使用保险丝盒中的熔断器拔钳拆除保险丝。
保险丝的安培数见保险丝盒盖顶部标识,即便你懂得英各力士,也不见得能看准确它的名称,除非你学的是电子科的英各力士~~~个体保险丝~~~天语SX4各型号不一,保险丝位置也会有所差别，但不会太大，受图片面积限制名称不能标全~~~附件1-外后视镜和点烟器等~~~附件2-IG 1 SIG-电动助力转向,A/T控制系统,IG 2 SIG-BKANK-ST SIG－起动机吸力包两张标识图用得是Adobe Photoshop做得很清楚,按上传要求修成1200X900,>400K,上传后到论坛帖子里缩水就成700X525,100多K了变得不清楚了,那位有雅兴要看清楚的图找我,我发给你~~~接下来介绍一下保险丝,我们的车上用两种型号的保险大的如图(30A-80A)价格3元/小的(10A-30A)价格好的1元/1个,糙的1元/2个~每种颜色代表固定的安培数~小的拆卸时要用盖里带的保险丝拔钳,用手指拔费点劲~~~保险丝拔钳的用法如图如何查看保险丝的熔断~~~必须使用能承受同样电流的保险丝来更换已经熔断的保险丝。
温度保险丝原理及使用1 溫度保險絲的使用講座 R&D Toney 第 1 頁,共 9 頁温度保险丝原理及使用讲座一、温度保险丝的概念温度过热保险管(SEFUSE) 是具有检测出温度异常并及时切断电路功能的小型电器组件。
它可以起到防止火灾等事故于未然的作用。
二、种类及使用规格目前我们公司使用的温度保险丝主要有两种:(1)热熔断体(SF型) (2) 热断路器(SM型)衡量保险丝的重要参数:额定动作温度,额定工作电压,额定工作电流。
热熔断体使用热敏颗粒(有机化学物质) 为感热材料,热断路器使用低熔点合金。
型号热熔断体(SF型) 热断路器(SM型)项目动作温度范围 73~240? 70~187?10A~15A 0.5A~2A 额定工作电流三、温度保险丝的构造及功能原理:1:热熔断体(SF型)将热敏颗粒装入金属壳中进行热切断。
可切断10A~15A大电流。
版次(Version) :修訂歷史記錄:2 溫度保險絲的使用講座 R&D Toney 第 2 頁,共 9 頁构造如图所示:原理:动作前:在SF型温度过热保险管的金属外壳内封入有可动电极,弹簧和热敏颗粒。
弹簧B是在被压缩状态下装入的,借助弹簧弹力使引线A, 可动电极,金属外壳和引线B导通。
动作后:在环境温度超过保险管动作温度时,经金属外壳传导入的热量使热敏颗粒熔化,弹簧A,弹簧B均伸长,但A方向弹力大,迫使弹簧B压向B侧,从而使使引线A,可动电极断开切断电路。
2:热断路器(SM型)将低熔点合金作为感热材料装入陶瓷外壳中。
其切断电流为0.5A, 1A, 2A。
具有可直接装在温度检测处的特长。
构造如图所示:版次(Version) :修訂歷史記錄:3 溫度保險絲的使用講座 R&D Toney 第 3 頁,共 9 頁原理:动作前:将引线A,引线B与可熔体一起导通电路。
可荣体外包有助熔济。
动作后:可熔体温度随着环境温度上升而上升,不久即熔化,在助熔济和可熔体表面张力作用下,瞬间形成球状,从而切断电路。

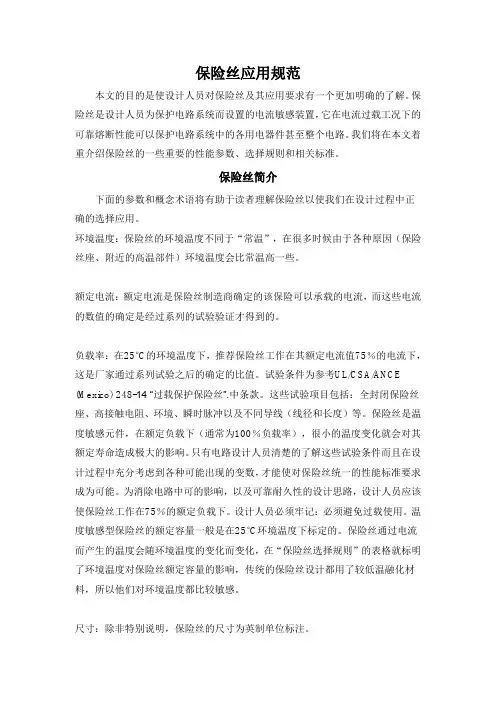

保险丝应用规范本文的目的是使设计人员对保险丝及其应用要求有一个更加明确的了解。
保险丝是设计人员为保护电路系统而设置的电流敏感装置，它在电流过载工况下的可靠熔断性能可以保护电路系统中的各用电器件甚至整个电路。
我们将在本文着重介绍保险丝的一些重要的性能参数、选择规则和相关标准。
保险丝简介下面的参数和概念术语将有助于读者理解保险丝以使我们在设计过程中正确的选择应用。
环境温度：保险丝的环境温度不同于“常温”，在很多时候由于各种原因（保险丝座、附近的高温部件）环境温度会比常温高一些。
额定电流：额定电流是保险丝制造商确定的该保险可以承载的电流，而这些电流的数值的确定是经过系列的试验验证才得到的。
负载率：在25°C的环境温度下，推荐保险丝工作在其额定电流值75％的电流下，这是厂家通过系列试验之后的确定的比值。
试验条件为参考UL/CSA/ANCE (Mexico) 248-14 “过载保护保险丝”.中条款。
这些试验项目包括：全封闭保险丝座、高接触电阻、环境、瞬时脉冲以及不同导线（线径和长度）等。
保险丝是温度敏感元件，在额定负载下（通常为100％负载率），很小的温度变化就会对其额定寿命造成极大的影响。
只有电路设计人员清楚的了解这些试验条件而且在设计过程中充分考虑到各种可能出现的变数，才能使对保险丝统一的性能标准要求成为可能。
为消除电路中可的影响，以及可靠耐久性的设计思路，设计人员应该使保险丝工作在75％的额定负载下。
设计人员必须牢记：必须避免过载使用。
温度敏感型保险丝的额定容量一般是在25°C环境温度下标定的。
保险丝通过电流而产生的温度会随环境温度的变化而变化，在“保险丝选择规则”的表格就标明了环境温度对保险丝额定容量的影响，传统的保险丝设计都用了较低温融化材料，所以他们对环境温度都比较敏感。
尺寸：除非特别说明，保险丝的尺寸为英制单位标注。
保险丝的尺寸范围约从. 0402 (.041"L x .020"W x .012"H)英寸到5 AG，也就是我们通常所说的小型保险丝。

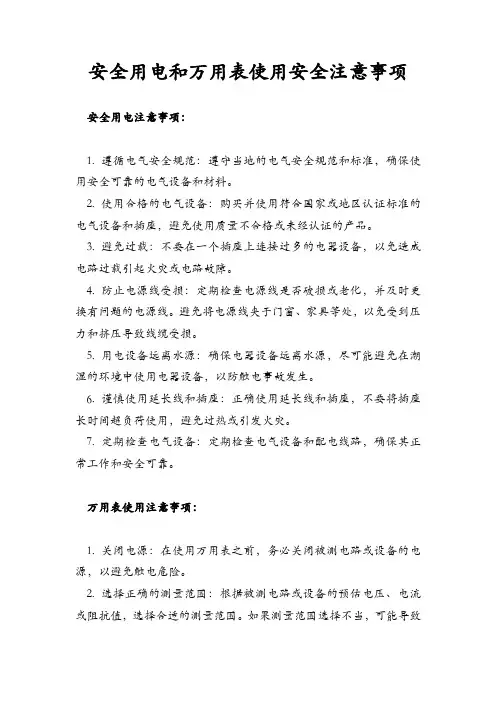

安全用电和万用表使用安全注意事项安全用电注意事项：1. 遵循电气安全规范：遵守当地的电气安全规范和标准，确保使用安全可靠的电气设备和材料。
2. 使用合格的电气设备：购买并使用符合国家或地区认证标准的电气设备和插座，避免使用质量不合格或未经认证的产品。
3. 避免过载：不要在一个插座上连接过多的电器设备，以免造成电路过载引起火灾或电路故障。
4. 防止电源线受损：定期检查电源线是否破损或老化，并及时更换有问题的电源线。
避免将电源线夹于门窗、家具等处，以免受到压力和挤压导致线缆受损。
5. 用电设备远离水源：确保电器设备远离水源，尽可能避免在潮湿的环境中使用电器设备，以防触电事故发生。
6. 谨慎使用延长线和插座：正确使用延长线和插座，不要将插座长时间超负荷使用，避免过热或引发火灾。
7. 定期检查电气设备：定期检查电气设备和配电线路，确保其正常工作和安全可靠。
万用表使用注意事项：1. 关闭电源：在使用万用表之前，务必关闭被测电路或设备的电源，以避免触电危险。
2. 选择正确的测量范围：根据被测电路或设备的预估电压、电流或阻抗值，选择合适的测量范围。
如果测量范围选择不当，可能导致测量不准确或损坏万用表。
3. 正确连接测量引线：将正确的测量引线连接到万用表的相应测量插孔中，并确保引线与被测电路或设备的连接牢固、接触良好。
4. 注意电压等级：在测量电压时，选择合适的电压档位，并确保不要超过万用表的额定电压范围，以免损坏万用表。
5. 避免触摸裸露电极：在测量电路时，避免触摸裸露的电极或导线，以免触电危险。
6. 小心高电压测量：如果需要测量高电压，使用专业的高压测量设备，并遵循相关的安全操作规程。
7. 正确使用保险丝：万用表中的保险丝是重要的安全保护装置，在更换保险丝时，确保使用相同类型和额定电流的保险丝。
请注意，以上建议仅供参考，实际使用时应参考相关的安全指南和使用说明书。
如果不确定如何正确操作或存在安全隐患，建议咨询专业人士或电气工程师。
电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。
2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。
二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。
正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。
如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。
三、保险丝的分类：1、按外型尺寸分为：φ3、φ4、φ5、φ6及其它。
2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。
（还可分特快、强延时）。
3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。
4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。
5、其它分类。
四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。
2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。
选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。
3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。
