2020高中物理第4章电磁感应第3节楞次定律课时作业1

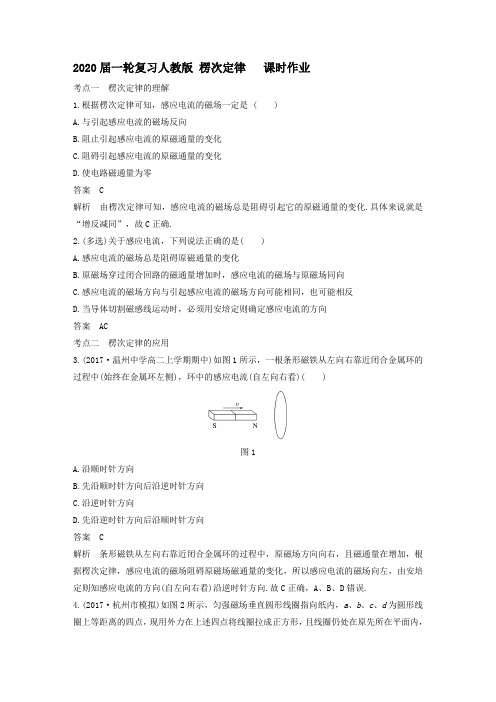

2020届一轮复习人教版楞次定律课时作业考点一楞次定律的理解1.根据楞次定律可知，感应电流的磁场一定是 ( )A.与引起感应电流的磁场反向B.阻止引起感应电流的原磁通量的变化C.阻碍引起感应电流的原磁通量的变化D.使电路磁通量为零答案 C解析由楞次定律可知，感应电流的磁场总是阻碍引起它的原磁通量的变化.具体来说就是“增反减同”，故C正确.2.(多选)关于感应电流，下列说法正确的是( )A.感应电流的磁场总是阻碍原磁通量的变化B.原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向C.感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反D.当导体切割磁感线运动时，必须用安培定则确定感应电流的方向答案AC考点二楞次定律的应用3.(2017·温州中学高二上学期期中)如图1所示，一根条形磁铁从左向右靠近闭合金属环的过程中(始终在金属环左侧)，环中的感应电流(自左向右看)( )图1A.沿顺时针方向B.先沿顺时针方向后沿逆时针方向C.沿逆时针方向D.先沿逆时针方向后沿顺时针方向答案 C解析条形磁铁从左向右靠近闭合金属环的过程中，原磁场方向向右，且磁通量在增加，根据楞次定律，感应电流的磁场阻碍原磁场磁通量的变化，所以感应电流的磁场向左，由安培定则知感应电流的方向(自左向右看)沿逆时针方向.故C正确，A、B、D错误.4.(2017·杭州市模拟)如图2所示，匀强磁场垂直圆形线圈指向纸内，a、b、c、d为圆形线圈上等距离的四点，现用外力在上述四点将线圈拉成正方形，且线圈仍处在原先所在平面内，则在线圈发生形变的过程中( )图2A.线圈中将产生abcda方向的感应电流B.线圈中将产生adcba方向的感应电流C.线圈中感应电流方向无法判断D.线圈中无感应电流答案 A解析周长一定时，圆形的面积最大.则将线圈由圆形拉成正方形的过程中，线圈面积变小，磁通量变小，有感应电流产生.由楞次定律可知线圈中将产生顺时针方向的感应电流，故A正确.5.如图3所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上.在线圈以OO′为轴翻转180°的过程中，线圈中电流方向( )图3A.始终为A→B→C→AB.始终为A→C→B→AC.先为A→C→B→A再为A→B→C→AD.先为A→B→C→A再为A→C→B→A答案 A解析在线圈以OO′为轴翻转0°～90°的过程中，穿过线圈正面向里的磁通量逐渐减少，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，由楞次定律可知感应电流方向仍然为A→B→C→A，A正确.6.如图4所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd从两磁极间中心上方某处开始下落并保持水平，穿过磁场，则( )图4A.线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→dB.线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC.受磁场力的作用，线框要发生转动D.线框中始终没有感应电流答案 D解析由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过线框abcd 的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场力的作用.故选项D 正确.7.通电长直导线中有恒定电流I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生如图5所示方向的感应电流，则应使线框( )图5A.稍向左平移B.稍向右平移C.稍向上平移D.以直导线为轴匀速转动答案 B解析由楞次定律可知，线框左移，磁通量增加，感应电流的方向与题图所示方向相反；选项C、D磁通量不变，无感应电流产生.故选项B正确.8.长直导线与矩形线框abcd处在同一平面中静止不动，如图6甲所示.长直导线中通以大小和方向都随时间做周期性变化的电流，I－t图象如图乙所示.规定沿长直导线方向向上的电流为正方向.关于0～T时间内矩形线框中感应电流的方向，下列说法正确的是( )图6A.由顺时针方向变为逆时针方向B.由逆时针方向变为顺时针方向C.由顺时针方向变为逆时针方向，再变为顺时针方向D.由逆时针方向变为顺时针方向，再变为逆时针方向答案 D解析 0～T4时间内，直导线中向上的电流增大，通过线框中的磁通量增大，线框中产生逆时针方向的感应电流.T 4～T2时间内，直导线中向上的电流减小，通过线框中的磁通量减少，线框中产生顺时针方向的感应电流；同样判断出T 2～34T 、34T ～T 时间内的感应电流方向分别为顺时针和逆时针，故选D.9.(多选)(2017·绍兴一中高二上学期期中)如图7所示，相距较近的a 、b 线圈，要使b 线圈中产生图乙所示I 方向的电流，可采用的办法有( )图7A.闭合S 瞬间B.闭合S 后把R 的滑片向右移动C.闭合S 后把a 中铁芯从左边抽出D.闭合S 后把b 向a 靠近 答案 AD解析 闭合开关，b 中的磁场从无到有，根据楞次定律，b 中的感应电流方向与题图乙中相同，A 正确；闭合开关S 后，把R 的滑片右移，b 中的磁场方向从左向右，且在减小，根据楞次定律，b 中的感应电流方向与题图乙中相反，B 错误；闭合开关S 后，将a 中的铁芯从左边抽出，b 中的磁场方向从左向右，且在减小，根据楞次定律，b 中的感应电流方向与题图乙中相反，C 错误；闭合开关S 后，将b 靠近a ，b 中的磁场方向从左向右，且在增强，根据楞次定律，b 中的感应电流方向与题图乙中相同，D 正确.考点三 右手定则的应用10.如图8所示，CDEF 是一个矩形金属框，当导体棒AB 向右移动时，回路中会产生感应电流，则下列说法中正确的是( )图8A.导体棒中的电流方向由B →AB.电流表A 1中的电流方向由F →EC.电流表A1中的电流方向由E→FD.电流表A2中的电流方向由D→C答案 B解析根据右手定则，导体棒内部电流方向为A到B，所以电流表A1中的电流方向由F→E，A、C错，B对.同理电流表A2中的电流方向由C→D，D错.11.(多选)如图9所示，平行导轨MM′、NN′水平放置，固定在匀强磁场中.磁场的方向与水平面垂直向下.光滑导体棒AB、CD横放其上静止，形成一个闭合电路.当AB向右滑动时，电路中感应电流的方向及光滑导体棒CD受到的磁场力的方向分别为( )图9A.感应电流方向沿ABCDAB.感应电流方向沿ADCBAC.受力方向水平向右D.受力方向水平向左答案BC解析由右手定则可知，当AB向右运动时电流由B到A，故电流方向沿ADCBA，故A错误，B 正确；由于CD中的电流的方向为D到C，再由左手定则可得CD受力方向水平向右，故C正确，D错误.12.(2017·慈溪市高二上学期期中)如图10所示，MN、PQ为同一水平面的两光滑平行导轨，导轨间有垂直于导轨平面的磁场(图中未画出)，导体棒ab、cd与导轨有良好的接触并能无摩擦自由滑动，当导体棒ab沿轨道向右滑动时，则( )图10A.cd棒向右滑B.cd棒不动C.cd棒向左滑D.无法确定答案 A13.1831年10月28日，法拉第在一次会议上展示了他发明的圆盘发电机，它是利用电磁感应的原理制成的，是人类历史上的第一台发电机.图示为这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，铜片甲、乙分别与转动轴、铜盘边缘接触.下列四幅图中的图A、B中磁场方向与铜盘平行；图C、D中磁场方向与铜盘垂直，C图中磁场区域仅在甲、丙之间，D图中磁场区域仅在甲、乙之间.从右向左看铜盘以相同的角速度逆时针方向转动，电阻R上有电流且方向沿纸面向上的是( )答案 D解析A、B图中圆盘与磁场方向平行不切割磁感线，故没有感应电流产生，A、B错误；C图中，从右向左看，铜盘逆时针转动时，由右手定则可知，铜盘内感应电流的方向由乙流向甲，所以电阻R上的电流方向沿纸面向下，C错误；D图中，根据右手定则可知，铜盘内感应电流的方向从甲到乙，流经R的电流方向沿纸面向上，D正确.14.(多选)如图11所示，导体棒AB、CD可在水平导体轨道上无摩擦自由滑动，当导体棒AB 向左移动时 ( )图11A.AB中感应电流的方向为A到BB.AB中感应电流的方向为B到AC.CD向左移动D.CD向右移动答案AD解析由右手定则可判断AB中感应电流方向为A→B，CD中电流方向为C→D，由左手定则可判定CD受到向右的安培力作用而向右运动，故A、D正确.。

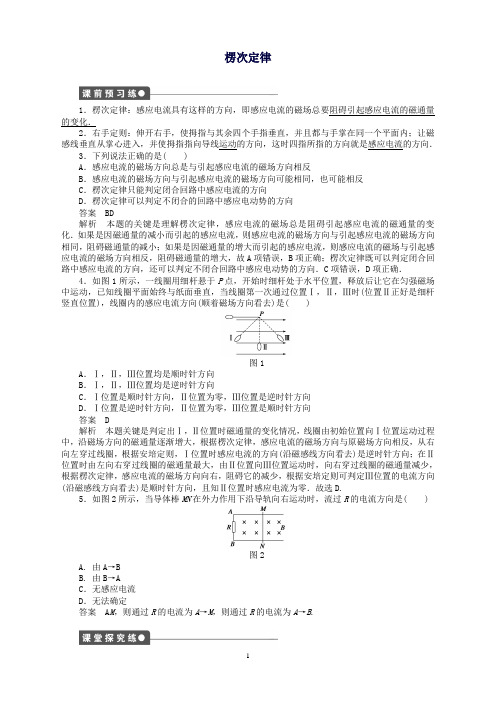

楞次定律1．楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．2．右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线垂直从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．3．下列说法正确的是( )A．感应电流的磁场方向总是与引起感应电流的磁场方向相反B．感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反C．楞次定律只能判定闭合回路中感应电流的方向D．楞次定律可以判定不闭合的回路中感应电动势的方向答案BD解析本题的关键是理解楞次定律，感应电流的磁场总是阻碍引起感应电流的磁通量的变化．如果是因磁通量的减小而引起的感应电流，则感应电流的磁场方向与引起感应电流的磁场方向相同，阻碍磁通量的减小；如果是因磁通量的增大而引起的感应电流，则感应电流的磁场与引起感应电流的磁场方向相反，阻碍磁通量的增大，故A项错误，B项正确；楞次定律既可以判定闭合回路中感应电流的方向，还可以判定不闭合回路中感应电动势的方向．C项错误，D项正确．4．如图1所示，一线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ，Ⅱ，Ⅲ时(位置Ⅱ正好是细杆竖直位置)，线圈内的感应电流方向(顺着磁场方向看去)是( )图1A．Ⅰ，Ⅱ，Ⅲ位置均是顺时针方向B．Ⅰ，Ⅱ，Ⅲ位置均是逆时针方向C．Ⅰ位置是顺时针方向，Ⅱ位置为零，Ⅲ位置是逆时针方向D．Ⅰ位置是逆时针方向，Ⅱ位置为零，Ⅲ位置是顺时针方向答案 D解析本题关键是判定出Ⅰ，Ⅱ位置时磁通量的变化情况，线圈由初始位置向Ⅰ位置运动过程中，沿磁场方向的磁通量逐渐增大，根据楞次定律，感应电流的磁场方向与原磁场方向相反，从右向左穿过线圈，根据安培定则，Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向；在Ⅱ位置时由左向右穿过线圈的磁通量最大，由Ⅱ位置向Ⅲ位置运动时，向右穿过线圈的磁通量减少，根据楞次定律，感应电流的磁场方向向右，阻碍它的减少，根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向，且知Ⅱ位置时感应电流为零．故选D.5．如图2所示，当导体棒MN在外力作用下沿导轨向右运动时，流过R的电流方向是( )图2A. 由A→BB. 由B→AC．无感应电流D．无法确定答案A M，则通过R的电流为A→M，则通过R的电流为A→B.【概念规律练】知识点一 楞次定律的基本理解1．如图3所示为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY 运动(O 是线圈中心)，则( )图3A ．从X 到O ，电流由E 经G 流向F ，先增大再减小B ．从X 到O ，电流由F 经G 流向E ，先减小再增大C ．从O 到Y ，电流由F 经G 流向E ，先减小再增大D ．从O 到Y ，电流由E 经G 流向F ，先增大再减小答案 D解析 S ，方向向上．当磁极由X 到O 时，穿过线圈的磁通量增加．根据楞次定律，感应电流的磁场应向下，再根据安培定则可知电流由F 经G 流向E ，当磁极在圆形线圈正上方时，磁通量的变化率最小，故电流先增大后减小．当磁极从O 到Y 时，穿过线圈的磁通量减少，可判断电流方向由E 经G 流向F.再根据磁通量最大时，磁通量的变化率最小，则感应电流最小，故电流先增大后减小．故选项D 正确．→S，方向向上．当磁极由X 到O 时，穿过线圈的磁通量增加．根据楞次定律，感应电流的磁场应向下，再根据安培定则可知电流由F 经G 流向E ，当磁极在圆形线圈正上方时，磁通量的变化率最小，故电流先增大后减小．当磁极从O 到Y 时，穿过线圈的磁通量减少，可判断电流方向由E 经G 流向F .再根据磁通量最大时，磁通量的变化率最小，则感应电流最小，故电流先增大后减小．故选项D 正确．点评 应用楞次定律判断感应电流的一般步骤： 原磁场方向及穿过回路的磁通量的增减情况――→楞次定律感应电流的磁场方向――→安培定则感应电流的方向 2．如图4所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时线圈中能得到逆时针方向的感应电流，磁铁的运动方式应是( )图4A ．N 极向纸内，S 极向纸外，使磁铁绕O 点转动B ．N 极向纸外，S 极向纸内，使磁铁绕O 点转动C ．磁铁在线圈平面内顺时针转动D ．磁铁在线圈平面内逆时针转动答案 A解析 当N 极向纸内，S 极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A 选项正确；当N 极向纸外，S 极向纸内转动时，穿过线圈的磁场向外并增加，感应电流方向为顺时针，B 选项错误；当磁铁在线圈平面内绕O 点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C 、D 选项错误．点评 此题是“逆方向”应用楞次定律，只需把一般步骤“逆向”即可感应电流的方向――→安培定则感应电流的磁场方向――→楞次定律穿过回路的磁通量的增减情况知识点二右手定则3. 如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是( )答案A b，B中电流由b→b，B中电流由b→a，C中电流沿a→c→b→a方向，D中电流由b→a.故选A.点评判别导体切割磁感线产生的感应电流方向时，采用右手定则更有针对性，当然用楞次定律也可以判别．4．如图5所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则( )图5A．线框中有感应电流，且按顺时针方向B．线框中有感应电流，且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零，所以线框中没有感应电流答案 B解析此题可用两种方法求解，借此感受右手定则和楞次定律分别在哪种情况下更便捷．方法一：首先由安培定则判断通电直导线周围的磁场方向（如下图所示），因ab导线向右做切割磁感线运动，由右手定则判断感应电流由a→b,同理可判断cd导线中的感应电流方向由c→d,ad、bc两边不做切割磁感线运动，所以整个线框中的感应电流是逆时针方向的.方法二：首先由安培定则判断通电直导线周围的磁场方向(如右图所示)，由对称性可知合磁通量Φ＝0；其次当导线框向右运动时，穿过线框的磁通量增大(方向垂直向里)，由楞次定律可知感应电流的磁场方向垂直纸面向外，最后由安培定则判断感应电流按逆时针方向，故B选项正确．点评右手定则在判断由于部分导体切割磁感线的感应电流方向时针对性强，若电路中非一部分导体做切割磁感线运动时，应用楞次定律更轻松一些．【方法技巧练】一、增反减同法5．某磁场磁感线如图6所示，有一铜线圈自图示A处落至B处，在下落过程中，自上向下看，线圈中的感应电流方向是( )图6A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针答案 C解析自A落至图示位置时，穿过线圈的磁通量增加，磁场方向向上，则感应电流的磁场方向与之相反，即向下，故可由安培定则判断线圈中的感应电流为顺时针；自图示位置落至B点时，穿过线圈的磁通量减少，磁场方向向上，则感应电流的磁场方向与之相同即向上，故可由安培定则判断线圈中的感应电流为逆时针，选C.方法总结此题中的“增反减同”为：当回路中的磁通量增加(减少)时感应电流的磁场方向与原磁场方向相反(相同)．6．电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图7所示，现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )图7A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电答案 D解析在N极接近线圈上端的过程，穿过线圈的磁通量向下增加，则感应电流的磁场方向向上．由安培定则可判定电路中的电流为顺时针方向，故通过R的电流由b到a，电容器下极板带正电．方法总结应用增反减同法时，特别要注意原磁场的方向，才能根据增反减同判断出感应电流的磁场方向．二、来拒去留法7．如图8所示，当磁铁突然向铜环运动时，铜环的运动情况是( )图8A．向右摆动B．向左摆动C．静止D．无法判定答案 A解析此题可由两种方法来解决方法1：画出磁铁磁感线分布，如图甲所示，当磁铁向环运动时，穿过环的磁通量增加，由楞次定律判断出铜环中的感应电流方向如图甲所示．铜环中有感应电流时铜环又要受到安培力的作用，分析铜环受安培力作用而运动时，可把铜环中的电流等效为多段直线电流元．取上、下两小段电流研究，由左手定则确定两段电流受力，由此可联想到整个铜环所受合力向右，则A选项正确．甲乙方法2(等效法)：磁铁向右运动，使铜环产生的感应电流可等效为图乙所示的条形磁铁，则两磁铁有排斥作用，故A正确．方法总结此题中若磁铁远离铜环运动时，同样可分析出铜环的运动情况为向左摆动，故可归纳出：感应电流在磁场中受力时有“来拒去留”的特点．8．如图9所示，蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是( )图9A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同，但转速小于磁铁转速D．线圈静止不动答案 C解析本题“原因”是磁铁有相对线圈的运动，“效果”便是线圈要阻碍两者的相对运动，线圈阻止不了磁铁的运动，由“来拒去留”线圈只好跟着磁铁同向转动；如果二者转速相同，就没有相对运动，线圈就不会转动，故答案为C.方法总结感应电流在磁场中受力，用“来拒去留”来直接判断既快又准，此法也可理解为感应电流在磁场中受力总是“阻碍相对运动”．三、增缩减扩法9．如图10所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( )图10A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g答案AD解析根据楞次定律，感应电流的效果是总要阻碍产生感应电流的原因，本题中“原因”是回路中磁通量的增加，P、Q可通过缩小面积的方式进行阻碍，故可得A正确．由“来拒去留”得回路电流受到向下的力的作用，由牛顿第三定律知磁铁受向上的作用力，所以磁铁的加速度小于g，选A、D.方法总结增缩减扩法，就闭合电路的面积而言，致使电路的面积有收缩或扩张的趋势．10．如图11(a)所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如图11(b)所示的交变电流，t＝0时电流方向为顺时针(如图箭头所示)，在t1～t2时间段内，对于线圈B，下列说法中正确的是( )图11A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流，线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势答案 A解析在t1～t2时间段内，A线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B线圈中的电流为顺时针方向，线圈的扩张与收缩可用阻碍Φ变化的观点去判定．在t1～t2时间段内B线圈内的Φ增强，根据楞次定律，只有B线圈增大面积，才能阻碍Φ的增加，故选A.方法总结注意B线圈内的磁通量是穿进穿出两部分抵消后的磁通量．1．关于决定感应电流方向的因素以下说法中正确的是( )A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况答案AD解析回路以外的磁场无论变化与否，对回路的感应电动势没有影响，更不能决定感应电流的方向．通过实验知道，回路所包围的原磁场的方向变化或磁通量发生增、减变化时，感应电流的方向变化，感应电流的方向与磁场的强弱和磁通量的大小没有关系，故选项A、D正确．2．如图12所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )图12A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性答案 C解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B 端极性相同，与螺线管的绕法无关．但因为磁铁AB的N、S极性不明，所以螺线管CD的两端极性也不能明确，所以A、B、D错，C对．3．如图13所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行．当电键S 接通瞬间，两铜环的运动情况是( )图13A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，因电源正负极未知，无法具体判断答案 A解析当电路接通瞬间，穿过线圈的磁通量在增加，使得穿过两侧铜环的磁通量都在增加，由楞次定律可知，两环中感应电流的磁场与线圈中磁场方向相反，即受到线圈磁场的排斥作用，使两铜环分别向外侧移动，选项A正确．4．如图14所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )图14A．外环顺时针、内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针答案 B解析首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：在外环沿逆时针方向，在内环沿顺时针方向，故选项B正确．5．如图15所示，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B中产生了如图所示方向的感应电流，则A环的转动情况为( )图15A．顺时针匀速转动B．逆时针加速转动C．逆时针减速转动D．顺时针减速转动答案BD解析本题考查安培安则和楞次定律的应用．B环中感应电流为逆时针，根据安培定则判断可知，感应电流的磁场为垂直纸面向外，根据楞次定律能产生这样的磁场，是由于A环旋转时A环上负电荷定向运动产生一个垂直纸面向外减弱的磁场或者产生一个垂直纸面向里增强的磁场的结果，负电荷的运动方向与电流方向相反，根据安培定则可得出，A环逆时针加速转动时产生方向垂直纸面向里的增强的磁场，若A环顺时针减速转动时产生垂直纸面向外的减弱的磁场．故正确答案为B、D.6．信用卡的磁条中有一个个连续的相反极性的磁化区，如图16，刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中产生感应电流，那么下列说法正确的是( )图16A．A、B、C三位置经过检测头时，线圈中有感应电流产生B．A、B、C三位置经过检测头时，线圈中无感应电流产生C．A、C两位置经过检测头时，线圈中感应电流方向相同D．A、C两位置经过检测头时，线圈中感应电流方向相反答案AD解析A、B、C三位置处于磁性过渡区，经过检测头时，引起线圈中磁通量变化，有感应电流产生，A对，B错．A、C两位置磁性变化规律不同，经过检测头时引起线圈中磁通量变化情况相反，感应电流方向相反，C错，D对．7．如图17所示，MN，PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab，cd与导轨有良好的接触并能滑动，当ab沿轨道向右滑动时，则( )图17A．cd向右滑B．cd不动C．cd向左滑D．无法确定答案 A解析对ab应用右手定则确定回路中电流方向，应用左手定则确定cd受力后的运动方向．(与磁场方向无关，也可由来拒去留直接判断)8．如图18所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时( )图18A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流答案D f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.→f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.9．2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列车的模型车，该车的车速已达到500 km·h－1，可载5人，如图19所示就是磁悬浮的原理图，图中A是圆柱形磁铁，B是用高温超导材料制成的超导线圈．将超导线圈B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A 上方的空中．以下说法正确的是( )图19A．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向与图中所示的相反答案BD解析线圈B放入磁场的过程中，穿过B的磁通量从无到有，逐渐增加，故应在B中产生感应电流．由于B是超导线圈，不会出现热损耗，故B中的电流应持续存在．如果明确了磁场的N极朝上，可由楞次定律得出电流方向与图示中B环的电流方向相反．10．圆形导体环用一根轻质细杆悬挂在O点，导体环可以在竖直平面里来回摆动，空气阻力和摩擦力均可不计．在图20所示的正方形区域里，有匀强磁场垂直于圆环的振动面指向纸内．下列说法中正确的有( )图20A．此摆振动的开始阶段机械能不守恒B．导体环进入磁场和离开磁场时，环中电流的方向肯定相反C．导体环通过最低点时，环中感应电流最大D．最后此摆在匀强磁场中振动时，机械能守恒答案ABD解析导体环在进、出磁场阶段有感应电流产生，机械能转化为电能，环全部进入磁场后，磁通量不变无感应电流．11．在“研究电磁感应现象”的实验中，首先按图21甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；当闭合开关S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图21乙所示，将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和开关S串联成另一个闭合电路．(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将如何偏转？(2)线圈A放在B中不动时，指针如何偏转？(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将如何偏转？(4)线圈A放在B中不动，突然断开S，电流表指针将如何偏转？图21答案(1)向右偏转(2)不偏转(3)向右偏转(4)向左偏转12．如图22是环保型手电筒的外形．环保型手电筒不需要任何化学电池作为电源，不会造成由废电池引起的环境污染．使用时只要将它摇动一分钟，手电筒便可持续照明好几分钟．手电筒内部有一永久磁铁，外层有一线圈，那么这种手电筒的原理是什么？图22答案见解析解析环保型手电筒应用了电磁感应原理，内部有磁铁外部有线圈，摇动时，使磁铁相对线圈运动，产生感应电流，把机械能转换为电能，并有一电容器暂时储存电能从而维持手电筒照明几分钟．。

第四章第3节楞次定律基础夯实一、选择题(1～4题为单选题，5、6题为多选题)1．关于感应电流，下列说法正确的是( C )A．根据楞次定律知：感应电流的磁场一定阻碍引起感应电流的磁通量B．感应电流的磁场总是阻碍原磁场的变化C．感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反D．当导体切割磁感线运动时，必须用右手定则确定感应电流的方向解析：由楞次定律知，感应电流的磁场总是阻碍引起感应电流的磁通量的变化，A错误；感应电流的磁场总是阻碍电路中的原磁通量的变化，不是阻碍原磁场的变化，B错误；由楞次定律知，如果是因磁通量的减少而引起的感应电流，则感应电流的磁场方向与引起感应电流的磁场方向相同，阻碍磁通量的减小；如果是因磁通量的增加而引起的感应电流，则感应电流的磁场与引起感应电流的磁场方向相反，阻碍磁通量的增加，C正确；导体切割磁感线运动时，可直接用右手定则确定感应电流的方向，也可以由楞次定律确定感应电流的方向，D错误。

2．下图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( A )解析：题目中导体做切割磁感线运动，先由感应电流产生的条件判断是否存在感应电流，再应用右手定则判断感应电流方向。

由右手定则可判定A中ab中电流由a向b，B中由b 向a，C中由b向a，D中由b向a，故A正确。

3．如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管横截面平行。

当开关S闭合瞬间，两铜环的运动情况是( A )A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正、负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，因电源正、负极未知，无法具体判断解析：当电路接通瞬间，通电螺线管的磁场从无到有，使得穿过两侧铜环的磁通量都增加，由楞次定律和“动态规律”知，两铜环都受到通电螺线管磁场的排斥作用，使两铜环分别向外侧移动。

故选项A正确。

4．(2016·北京二十四中高二上学期期末)如图，一水平放置的矩形闭合线框abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流( A )A．沿abcd流动B．沿dcba流动C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动解析：磁铁产生的磁场如图所示，线圈从位置1到位置3的过程中，ab边和cd边均切割磁感线，但ab边离磁极近，由右手定则可判感应电流方向沿abcd方向，故选A。

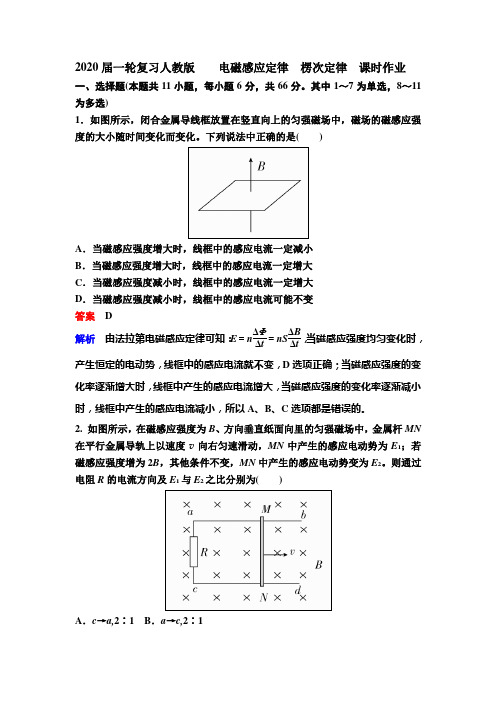

2020届一轮复习人教版 电磁感应定律 楞次定律 课时作业一、选择题(本题共11小题，每小题6分，共66分。

其中1～7为单选，8～11为多选)1．如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，磁场的磁感应强度的大小随时间变化而变化。

下列说法中正确的是( )A ．当磁感应强度增大时，线框中的感应电流一定减小B ．当磁感应强度增大时，线框中的感应电流一定增大C ．当磁感应强度减小时，线框中的感应电流一定增大D ．当磁感应强度减小时，线框中的感应电流可能不变答案 D解析 由法拉第电磁感应定律可知：E ＝n ΔΦΔt ＝nS ΔB Δt，当磁感应强度均匀变化时，产生恒定的电动势，线框中的感应电流就不变，D 选项正确；当磁感应强度的变化率逐渐增大时，线框中产生的感应电流增大，当磁感应强度的变化率逐渐减小时，线框中产生的感应电流减小，所以A 、B 、C 选项都是错误的。

2. 如图所示，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E 1；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2。

则通过电阻R 的电流方向及E 1与E 2之比分别为( )A ．c →a,2∶1B ．a →c,2∶1C．a→c,1∶2 D．c→a,1∶2答案 C解析MN切割磁感线产生的感生电动势E＝Bl v，其中的l、v保持不变，所以E1∶E2＝B1∶B2＝1∶2；由右手定则可知通过R的电流方向为a→c，C正确。

3．[2017·唐山模拟]如图甲所示，水平放置的平行金属导轨连接一个平行板电容器C和电阻R，导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁场中，磁感应强度B的变化情况如图乙所示(图示磁感应强度方向为正)，MN始终保持静止，则0～t2时间内()A．电容器C的电荷量大小始终不变B．电容器C的a板先带正电后带负电C．MN所受安培力的大小始终不变D．MN所受安培力的方向先向左后向右答案 A解析磁感应强度均匀变化，产生恒定电动势，则电容器C的电荷量大小始终不变，选项A正确，B错误；由于磁感应强度变化，根据楞次定律和左手定则可知，MN所受安培力的方向先向右后向左，大小先减小后增大，选项C、D错误。

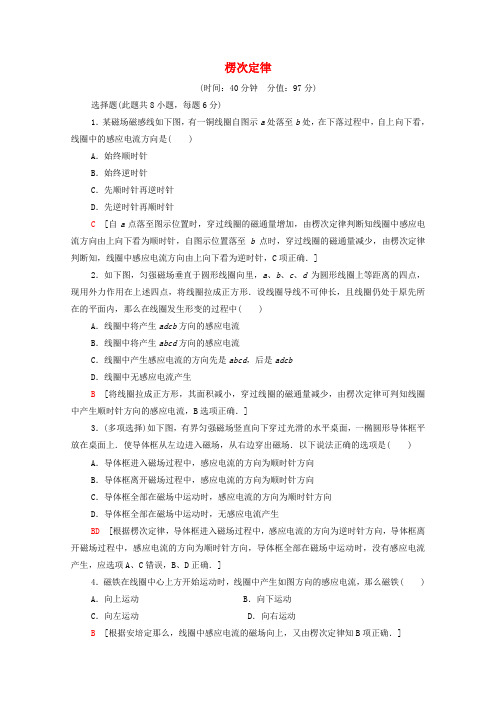

楞次定律(时间：40分钟分值：97分)选择题(此题共8小题，每题6分)1．某磁场磁感线如下图，有一铜线圈自图示a处落至b处，在下落过程中，自上向下看，线圈中的感应电流方向是( )A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针C[自a点落至图示位置时，穿过线圈的磁通量增加，由楞次定律判断知线圈中感应电流方向由上向下看为顺时针，自图示位置落至b点时，穿过线圈的磁通量减少，由楞次定律判断知，线圈中感应电流方向由上向下看为逆时针，C项正确．]2．如下图，匀强磁场垂直于圆形线圈向里，a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形．设线圈导线不可伸长，且线圈仍处于原先所在的平面内，那么在线圈发生形变的过程中( )A．线圈中将产生adcb方向的感应电流B．线圈中将产生abcd方向的感应电流C．线圈中产生感应电流的方向先是abcd，后是adcbD．线圈中无感应电流产生B[将线圈拉成正方形，其面积减小，穿过线圈的磁通量减少，由楞次定律可判知线圈中产生顺时针方向的感应电流，B选项正确．]3．(多项选择)如下图，有界匀强磁场竖直向下穿过光滑的水平桌面，一椭圆形导体框平放在桌面上．使导体框从左边进入磁场，从右边穿出磁场．以下说法正确的选项是( ) A．导体框进入磁场过程中，感应电流的方向为顺时针方向B．导体框离开磁场过程中，感应电流的方向为顺时针方向C．导体框全部在磁场中运动时，感应电流的方向为顺时针方向D．导体框全部在磁场中运动时，无感应电流产生BD[根据楞次定律，导体框进入磁场过程中，感应电流的方向为逆时针方向，导体框离开磁场过程中，感应电流的方向为顺时针方向，导体框全部在磁场中运动时，没有感应电流产生，应选项A、C错误，B、D正确．]4．磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，那么磁铁( ) A．向上运动B．向下运动C．向左运动 D．向右运动B[根据安培定那么，线圈中感应电流的磁场向上，又由楞次定律知B项正确．]5．(多项选择)闭合电路的一局部导体在磁场中做切割磁感线运动，如下图，能正确表示磁感应强度B的方向、导体运动速度方向与产生的感应电流方向间关系的是( )A B C DBC[A图中导体不切割磁感线，导体中无电流；由右手定那么可以判断B、C正确；D图中感应电流方向应垂直纸面向外．]6．如下图，CDEF是一个矩形金属框，当导体棒AB向右移动时，回路中会产生感应电流，那么以下说法中正确的选项是( )A．导体棒中的电流方向由B→AB．电流表A1中的电流方向由F→EC．电流表A1中的电流方向由E→FD．电流表A2中的电流方向由D→CB[根据右手定那么，导体棒内部电流方向为A到B，所以电流表A1中的电流方向由F→E，A、C错，B对．同理电流表A2中的电流方向由C→D，D错．]7.如下图，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流方向( )A．始终为A→B→C→AB．始终为A→C→B→AC．先为A→C→B→A再为A→B→C→AD．先为A→B→C→A再为A→C→B→AA[在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减少，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，由楞次定律可知感应电流方向仍然为A→B→C→A，A 正确．]8．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如下图方式连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑动端P 向左加速滑动时，电流计指针向右偏转．由此可以推断( )A．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动，都能引起电流计指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向B[滑动变阻器的滑动端P向左加速滑动时，线圈A中电流减小，穿过线圈B中的磁通量减小，闭合电路中产生感应电流，电流表指针向右偏转．当线圈A中的铁芯向上拔出或断开开关时，线圈B中的磁通量均减小，电流计指针均向右偏转，应选B.]选择题(此题共7小题，每题7分)1．(多项选择)如下图，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B 中产生了如下图方向的感应电流，那么A环的转动情况为( )A．顺时针匀速转动B．逆时针加速转动C．逆时针减速转动D．顺时针减速转动BD[B环中感应电流方向为逆时针，根据安培定那么判断可知，感应电流的磁场方向为垂直纸面向外，根据楞次定律知能产生这样的磁场，是由于A环旋转时A环上负电荷定向运动产生一个垂直纸面向外减弱的磁场或者产生一个垂直纸面向里增强的磁场的结果，负电荷的运动方向与电流方向相反，根据安培定那么可得出，A环逆时针加速转动时产生方向垂直纸面向里的增强的磁场，或A环顺时针减速转动时产生方向垂直纸面向外的减弱的磁场．故正确答案为B、D.]2．如下图，把一条形磁铁从图示位置由静止释放，穿过采用双线绕法的通电线圈，此过程中条形磁铁做( )A．减速运动B．匀速运动C．自由落体运动D．变加速运动C[由安培定那么知，双线绕法得到的两个线圈通电时，两线圈的磁场等值反向相互抵消，合磁场为零，对磁铁无作用力．当磁铁下落时，穿过两线圈的磁通量同向增加，根据楞次定律，两线圈中产生的感应电流等值反向，也互相抵消，线圈中无感应电流，线圈对磁铁没有作用力．磁铁下落过程中只受重力，又从静止开始，所以磁铁做自由落体运动，故C正确，A、B、D错误．]3．(多项选择)有一灵敏电流计，当电流从正接线柱流入时，指针向右侧偏转，现把它与线圈连接成如下图的电路，磁铁位于线圈正上方，那么以下说法正确的选项是( )甲乙A．甲图中磁铁由图示位置水平向右运动时，电流计指针向右侧偏转B．甲图中磁铁由图示位置水平向左运动时，电流计指针向右侧偏转C．乙图中线圈的绕制方向从上往下看为顺时针方向D．乙图中线圈的绕制方向从上往下看为逆时针方向ABC[由题意知，当电流从正接线柱流入时，指针向右侧偏转；由题图甲所示可知，穿过线圈的磁场向下，磁铁由题图示位置水平向右或向左运动时，穿过线圈的磁通量减小，由楞次定律可知，感应电流的磁场方向向下，由安培定那么知感应电流从电流计正接线柱流入，所以电流计指针向右侧偏转，故A、B正确；由题图乙所示可知，电流计指针向右偏转，那么电流从电流计正接线柱流入，由题图示可知，穿过线圈的磁场向下且减少，由楞次定律可知，感应电流的磁场方向向下，由安培定那么知线圈的绕制方向从上往下看为顺时针方向，故C 正确，D错误．]4．如下图，圆形金属环放在水平桌面上，有一带正电的微粒以水平速度v贴近环的上外表距环心d处飞过，那么带电微粒在飞过环的过程中，环中感应电流方向是( ) A．始终是沿顺时针方向B．始终是沿逆时针方向C．先沿顺时针方向，再沿逆时针方向D．先沿逆时针方向，再沿顺时针方向D[带电微粒靠近圆环过程中，穿过圆环的磁通量方向垂直纸面向里并增加，由楞次定律知，圆环中将产生逆时针方向的感应电流，当微粒远离圆环时，圆环中产生顺时针方向的感应电流．]5．1831年10月28日，法拉第在一次会议上展示了他创造的圆盘发电机，它是利用电磁感应的原理制成的，是人类历史上的第一台发电机．图示是这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，铜片甲、乙分别与转动轴、铜盘边缘接触．以下四幅图中的图A、B 中磁场方向与铜盘平行；图C、D中磁场方向与铜盘垂直，C图中磁场区域仅在甲、丙之间，D 图中磁场区域仅在甲、乙之间．从右向左看铜盘以相同的角速度逆时针方向转动，电阻R上有电流且方向沿纸面向上的是( )A BC DD[A、B图中圆盘与磁场方向平行不切割磁感线，故没有感应电流产生，A、B错误；C 图中，从右向左看，铜盘逆时针转动时，由右手定那么可知，铜盘内感应电流的方向由乙流向甲，所以电阻R上的电流方向沿纸面向下，C错误．D图中，根据右手定那么可知，铜盘内感应电流的方向从甲到乙，流经R的电流方向沿纸面向上，D正确．]6．如下图，假设套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，那么关于线圈的感应电流及其方向(从上往下看)是( )A．有顺时针方向的感应电流B．有逆时针方向的感应电流C．有先逆时针后顺时针方向的感应电流D．无感应电流A[穿过线圈的磁通量包括磁体内全部和磁体外的一局部，合磁通量是向上的．当线圈突然缩小时合磁通量增加，原因是磁体外向下穿过线圈的磁通量减少．由楞次定律判断，感应电流的方向为顺时针方向，选项A正确．]7．(多项选择)如下图，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内．在金属框接通逆时针方向电流的瞬间( )A．两小线圈会有相互靠拢的趋势B．两小线圈会有相互远离的趋势C．两小线圈中感应电流都沿顺时针方向D．左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向BC[金属框接通电流的瞬间，两个小线圈的磁通量均增大，根据楞次定律，为了阻碍磁通量的增大，它们必须相互远离，选项A错误，B正确；由环形电流的磁场分布规律知两小线圈中原磁场方向均垂直纸面向外，根据“增反减同〞原那么得，C正确，D错误．]。

[A级——基础达标练]1．关于楞次定律，下列说法正确的是()A．感应电流的磁场总是阻碍原磁场的增强B．感应电流的磁场总是阻碍原磁场的减弱C．感应电流的磁场总是阻碍原磁场的变化D．感应电流的磁场总是阻碍原磁通量的变化解析：选D。

楞次定律内容：感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

阻碍的不是磁场的变化，而是磁通量的变化。

2.图为闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d分别表示导体运动中的四个不同位置，箭头表示导体在对应位置上的运动方向，则导体中感应电流的方向为垂直于纸面向里时，导体的位置是()A．a B．bC．c D．d解析：选A。

导体切割磁感线产生感应电流，用右手定则判断可知，a位置正确。

3.如图所示，若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为导线圈Ⅱ，则关于导线圈中的感应电流及其方向(从上往下看)是()A．有顺时针方向的感应电流B．有逆时针方向的感应电流C．有先逆时针后顺时针方向的感应电流D．无感应电流解析：选A。

穿过导线圈的磁通量包括磁体内全部的磁通量和磁体外的一部分磁通量，合磁通量是向上的。

当导线圈突然缩小时合磁通量增加，原因是磁体外向下穿过导线圈的磁通量减少。

由楞次定律判断，感应电流的方向为顺时针方向，A正确。

4.(2023·首都师范大学附中期末)某实验装置如图所示，在铁芯上绕着两个线圈A和B，如果线圈A中电流i与时间t的关系分别如图甲、乙、丙、丁所示，那么在t1到t2这段时间内(设电流自左边接线柱进入A时取正)()A．当A中通以甲图电流时，B连接的电流计G中没有电流通过B．当A中通以乙图电流时，B连接的电流计G中有向右的电流通过C．当A中通以丙图电流时，B连接的电流计G中有向左的电流通过D．当A中通以丁图电流时，B连接的电流计G中有向右的电流通过答案：A5．(2023·山西吕梁期中)媒体报道，某大学研究人员发现了一种能够将内能直接转化为电能的新型合金。

3 楞次定律1.如图所示,固定的水平长直导线中通有直流I,矩形线框与导线在同一竖直平面内,且一边与导线平行。

线框由静止释放,在下落进程中()A.穿过线框的磁通量维持不变B.线框中感应电流方向维持不变C.线框所受安培力的合力为零D.线框的机械能不断增大解析:线框下落进程中,穿过线框的磁通量减小,选项A错误;由楞次定律可判断出感应电流方向一直沿顺时针方向,选项B正确;线框受到的安培力的合力竖直向上,但小于重力,则合力不为零,选项C错误;在下落进程中,安培力对线框做负功,则其机械能减小,选项D错误。

答案:B2.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是()A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右边回路中的感应电流减小,导线正在减速运动,与方向无关,故A、C、D错误,B正确。

答案:B3.如图所示,螺线管CD的导线绕向不明,当磁铁AB插入螺线管时,电路中有图示方向的电流产生,下列关于螺线管极性的判断正确的是()端必然是N极端必然是S极端的极性必然与磁铁B端的极性相同D.无法判断极性,因螺线管的绕法不明解析:AB的插入使螺线管磁通量增大而产生感应电流,按照楞次定律知,感应电流的磁场阻碍AB插入,因此,C端极性必然和B端极性相同。

答案:C4.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈。

当一竖直放置的条形磁铁从线圈中线AB正上方等高快速通过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()先小于mg后大于mg,运动趋势向左先大于mg后小于mg,运动趋势向左先小于mg后大于mg,运动趋势向右先大于mg后小于mg,运动趋势向右解析:当一竖直放置的条形磁铁从线圈中线AB正上方等高快速通过时,线圈中向下的磁通量先增加后减小,由楞次定律可知,线圈中先产生逆时针方向的感应电流,后产生顺时针方向的感应电流,线圈的感应电流磁场阻碍磁铁的运动,故靠近时磁铁与线圈彼此排斥,线圈受排斥力向右下方,F N大于mg,线圈有水平向右运动的趋势;离开时磁铁与线圈彼此吸引,线圈受到吸引力向右上方,F N小于mg,线圈有水平向右运动的趋势。

3 楞次定律◎必做部分1．如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )解析：由右手定则可判定A中ab中电流由a向b，B中由b向a，C中由b向a，D 中由b向a，故A正确．答案： A2．如图所示，光滑U形金属框架放在水平面内，上面放置一导体棒，有匀强磁场B垂直框架所在平面，当B发生变化时，发现导体棒向右运动，下列判断正确的是 ( )A．棒中电流从b→a B．棒中电流从a→bC．B逐渐增大D．B逐渐减小解析：ab棒是因“电”而“动”，所以ab棒受到的安培力向右，由左手定则可知电流方向a→b，故B对，由楞次定律可知B逐渐减小，D对．答案：BD3．如图所示，螺线管cd的导线绕法不明，当磁铁ab插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )A．c端一定是N极B．d端一定是N极C．c端的极性一定与磁铁b端的极性相同D．因螺线管的绕法不明，故无法判断极性解析：根据楞次定律的另一种表述：“感应电流的效果总是阻碍引起感应电流的原因”，本题中螺线管中产生感应电流的原因是磁铁ab的下降，为了阻碍该原因，感应电流的效果只能使磁铁与螺线管之间产生相斥的作用，即螺线管的c端一定与磁铁的b端极性相同，与螺线管的绕法无关．但因为磁铁ab的N、S极性不明，所以螺线管cd的两端极性也不能明确，所以A、B、D错，C对．答案： CA中接4．如图所示，A、B两回路中各有一开关S1、S2，且回路有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是( )A．先闭合S2，后闭合S1的瞬间，电流计指针偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转解析：回路A中有电源，当S1闭合后，回路中有电流，在回路的周围产生磁场，回路B中有磁通量，在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，电流周围的磁场发生变化，从而使穿过回路B的磁通量发生变化，产生感应电动势，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项A、D正确．答案：AD5.如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时( )A．环A有缩小的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势解析：当B中通过的电流减小时，穿过A线圈的磁通量减小，产生感应电流，由楞次定律可以判断出A线圈中有顺时针方向的感应电流(左边看)，又根据左手定则，线圈各部分受沿径向向里的安培力，所以A线圈有缩小的趋势，故A正确；另外，螺线管与环之间的引力减小．故螺线管有伸长的趋势，故D正确．答案：AD6．如图所示，螺线管与电流表组成闭合电路，条形磁铁位于螺线管上方，下端为N极，则当螺线管中产生的感应电流( )A．方向与图示方向相同时，磁铁靠近螺线管B．方向与图示方向相反时，磁铁靠近螺线管C．方向与图示方向相同时，磁铁远离螺线管D．方向与图示方向相反时，磁铁远离螺线管解析：磁铁靠近螺线管时，根据楞次定律，螺线管中感应电流方向与图示方向相同，A对，B错；磁铁远离螺线管时，根据楞次定律，螺线管中感应电流方向与图示方向相反，C 错，D对．答案：AD7．如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a( )A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转解析：由楞次定律，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，r a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B.答案： B8.如图所示，使通电导线在垂直纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，A、B两线圈的运动情况是( )A．从左向右看，A逆时针转动，B顺时针转动B．从左向右看，A顺时针转动，B逆时针转动C．从左向右看，A、B都逆时针转动D．从左向右看，A、B都顺时针转动解析：通电直导线产生的磁场在导线的左侧垂直于纸面向外，在导线的右侧垂直于纸面向里，当导线在垂直纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，会使穿过线圈A、B的磁通量减少，根据楞次定律可知，为了阻碍磁通量的减少，两线圈都会随通电直导线一起逆时针转动．答案： C9．如图所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是( )A．向左拉出和向右拉出时，环中的感应电流方向相反B．向左或向右拉出时，环中的感应电流方向都是沿顺时针方向的C．向左或向右拉出时，环中的感应电流方向都是沿逆时针方向的D．环在离开磁场之后，仍然有感应电流解析：不管将金属圆环从哪边拉出磁场，穿过闭合圆环的磁通量都要减少，根据楞次定律可知，感应电流的磁场总要阻碍原磁通量的减少．感应电流的磁场方向与原磁场方向相同，应用安培定则可以判断出感应电流的方向是顺时针方向的．B正确，A、C错误．另外在圆环离开磁场后，无磁通量穿过圆环，该种情况无感应电流，故D错误．答案： B10．一金属方框abcd从离磁场区域上方高A处自由落下，然后进入与线框平面垂直的匀强磁场中，在进入磁场的过程中，可能发生的情况是(如图所示)( )A．线框做加速运动，加速度a<gB．线框做匀速运动C．线框做减速运动D．线框会反跳回原处解析：当线框下落进入磁场过程中，感应电流的磁场将阻碍线框进入磁场，这就说明进入磁场时产生的感应电流使线框受到向上的安培力，且大小与进入磁场时的速度有关，设为F.如果F＝mg，线框将匀速进入磁场．如果F<mg，线框将加速进入磁场，加速度小于g.如果F>mg，线框将减速进入磁场．由此可见，线框进入磁场的运动特点是由其自由下落的高度h决定的(对于确定的线圈)，A、B、C三种情况均有可能．但D项所示情况绝不可能，因为线框进入磁场，才会受到向上的安培力，受到安培力是因为有电流，可见在磁场中已经有一部分机械能转化为电能，机械能不守恒，故线框绝不会反跳回原处．答案：ABC11.如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中( )A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向解析：圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流为顺时针；再摆到b的过程中，磁通量向外减小，感应电流为逆时针，所以选A；由于圆环所在处的磁场，上下对称，所受安培力竖直方向平衡，因此总的安培力沿水平方向，故D正确．答案：AD12．如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P 向左移动，则金属环A将向________(填“左”或“右”)运动，并有________(填“收缩”或“扩张”)趋势．解析：滑片P向左移动时，电阻减小，电流增大，穿过金属环A的磁通量增加，根据楞次定律，金属环将向左运动，并有收缩趋势．答案：左收缩◎选做部分13.如图，一载流长直导线和一矩形框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是( )解析：因通电导线周围的磁场离导线越近磁场越强，而线框中左右两边的电流大小相等，方向相反，所以受到的安培力方向相反，导线框的左边受到的安培力大于导线框的右边受到的安培力，所以合力与左边导线框受力的方向相同．因为线框受到的安培力的合力先水平向左，后水平向右，根据左手定则，导线框处的磁场方向先垂直纸面向里，后垂直纸面向外，根据右手螺旋定则，导线中的电流先为正，后为负，所以选项A正确；选项B、C、D 错误．答案： A14．我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物理规律．以下是实验探究过程的一部分．(1)如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应电流的方向，必须知道_____________________________________________________ ________________________________________________________________________.(2)如图乙所示，实验中发现闭合开关时，电流表指针向右偏．电路稳定后，若向左移动滑动触头，此过程中电流表指针向________偏转；若将线圈A抽出，此过程中电流表指针向________偏转(均选填“左”或“右”)．解析：(1)电流表没有电流通过时，指针在中央位置，要探究线圈中电流的方向，必须知道电流从正(负)接线柱流入时，指针的偏转方向．(2)闭合开关时，线圈A中的磁场增强，线圈B中产生的感应电流使电流表向右偏，则当左移滑片时，会使线圈A中的磁场增强，电流表指针将向右偏；当线圈A抽出，在线圈B 处的磁场减弱，线圈B中产生的感应电流将使电流表指针向左偏．答案：(1)电流从正(负)接线柱流入时，电流表指针的偏转方向(2)右左。

2020届一轮复习人教版电磁感应现象和楞次定律课时作业1．[人教版选修3－2P7第1题改编]如图所示的匀强磁场中有一个矩形闭合导线框．在下列四种情况下，线框中会产生感应电流的是()A．如图甲所示，保持线框平面始终与磁感线平行，线框在磁场中左右运动B．如图乙所示，保持线框平面始终与磁感线平行，线框在磁场中上下运动C．如图丙所示，线框绕位于线框平面内且与磁感线垂直的轴线AB转动D．如图丁所示，线框绕位于线框平面内且与磁感线平行的轴线CD转动解析：保持线框平面始终与磁感线平行，线框在磁场中左右运动，磁通量一直为零，故磁通量不变，无感应电流，选项A错误；保持线框平面始终与磁感线平行，线框在磁场中上下运动，磁通量一直为零，故磁通量不变，无感应电流，选项B错误；线框绕位于线框平面内且与磁感线垂直的轴线AB转动，磁通量周期性地改变，故一定有感应电流，故选项C正确；线框绕位于线框平面内且与磁感线平行的轴线CD转动，磁通量一直为零，故磁通量不变，无感应电流，选项D错误．答案：C2．[人教版选修3－2P14第6题改编](多选)如图所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环．后又取出插向另一个小环，同学们看到的现象及现象分析正确的是()A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．磁铁插向左环，左环中不产生感应电动势和感应电流D．磁铁插向右环，右环中产生感应电动势和感应电流解析：当条形磁铁插向右环时，穿过右环的磁通量增加，右环闭合产生感应电流，磁铁对右环产生安培力，阻碍两者相对运动，横杆将转动，右环远离磁铁．当条形磁铁插向左环时，左环不闭合，不产生感应电流，磁铁对左环没有安培力作用，左环将静止不动，但左环中仍产生感应电动势．故选BD.答案：BD3.[2019·江苏苏北四市联考]如图所示，螺线管与灵敏电流计相连，磁铁从螺线管的正上方由静止释放，向下穿过螺线管．下列说法正确的是()A．电流计中的电流先由a到b，后由b到aB．a点的电势始终低于b点的电势C．磁铁减少的重力势能等于回路中产生的热量D．磁铁刚离开螺线管时的加速度小于重力加速度解析：根据楞次定律的另一表达——感应电流的效果总要反抗产生感应电流的原因．本题中的“原因”是螺线管中磁通量先增加后减小，“效果”是回路要采取措施阻碍磁通量变化，即“来拒去留”，先对磁铁向上排斥后对磁铁向上吸引，故加速度小于g.选D.答案：D4．如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流流向()A．始终为A→B→C→AB．始终为A→C→B→AC．先为A→C→B→A，再为A→B→C→AD．先为A→B→C→A，再为A→C→B→A解析：在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减小，则感应电流产生的磁场垂直桌面向下，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，则感应电流产生的磁场垂直桌面向上，由楞次定律可知感应电流方向仍然为A→B→C→A，A正确．答案：A5.如图所示，一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生图中箭头方向的感应电流，下列方法可行的是()A．使匀强磁场均匀增强B．使圆环绕水平轴ab如图转动30°C．使圆环绕水平轴cd如图转动30°D．保持圆环水平并使其绕过圆心的竖直轴转动解析：选A根据右手螺旋定则，圆环中感应电流产生的磁场竖直向下与原磁场方向相反，根据楞次定律，说明通过圆环磁通量在增大，原磁场增强则磁通量增大，A正确；使圆环绕水平轴ab或cd如题图所示转动30°，圆环在垂直磁场方向上的投影面积减小，磁通量减小，只会产生与题图所示方向相反的感应电流，B、C错误；保持圆环水平并使其绕过圆心的竖直轴转动，圆环仍与磁场垂直，磁通量不变，不会产生感应电流，D错误。

楞次定律时间：40分钟满分：100分一、选择题(每小题6分，共60分)1．关于电磁感应现象，下列说法中正确的是( )A．感应电流的磁场总是与原磁场方向相反B．闭合线圈放在变化的磁场中就一定能产生感应电流C．闭合线圈放在匀强磁场中做切割磁感线运动时，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场的磁通量的变化答案 D解析电磁感应现象中，若磁通量减小，则感应电流的磁场与原磁场方向相同，选项A 错误。

若闭合线圈平面与磁场方向平行，则无论磁场强弱如何变化，穿过线圈的磁通量始终为零，不产生感应电流，选项B错误。

若线圈切割磁感线时，穿过线圈的磁通量不发生变化，则不能产生感应电流，选项C错误。

只有选项D正确。

2．(多选)如图所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象及现象分析正确的是( )A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．磁铁插向左环，左环中不产生感应电动势和感应电流D．磁铁插向右环，右环中产生感应电动势和感应电流答案BD解析左环不闭合，磁铁插向左环时，产生感应电动势，但不产生感应电流，环不受力，横杆不转动，故A、C错误；右环闭合，磁铁插向右环时，环内产生感应电动势和感应电流，环受到磁场的作用，横杆转动；根据楞次定律的推论：来拒去留，从上向下看横杆发生逆时针方向转动，故B、D正确。

3．(多选)如图所示，当磁铁运动时，流过电阻的电流由A经R到B，则磁铁的运动可能是( )A．向下运动B．向上运动C．向左平移D．以上都不可能答案BC解析此题可通过逆向思维应用楞次定律来判定。

由感应电流方向A→R→B，应用安培定则知感应电流在线圈内产生的磁场方向应是从上指向下，由楞次定律判得线圈内磁通量的变化应是向下减小或向上增加，由条形磁铁的磁感线分布知线圈内原磁场是向下的，故应是磁通量减小，即磁铁向上运动或向左、右平移，所以B、C正确。
