高中物理电磁感应定律知识点加例题资料

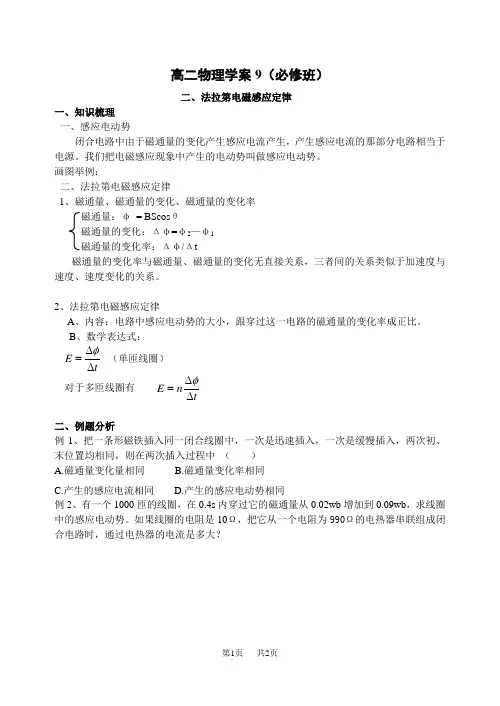

高二物理学案9（必修班）二、法拉第电磁感应定律一、知识梳理一、感应电动势闭合电路中由于磁通量的变化产生感应电流产生，产生感应电流的那部分电路相当于电源。

我们把电磁感应现象中产生的电动势叫做感应电动势。

画图举例：二、法拉第电磁感应定律1、磁通量、磁通量的变化、磁通量的变化率 磁通量：φ = BScos θ磁通量的变化：Δφ=φ2—φ1磁通量的变化率：Δφ/Δt磁通量的变化率与磁通量、磁通量的变化无直接关系，三者间的关系类似于加速度与速度、速度变化的关系。

2、法拉第电磁感应定律A 、内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

B 、数学表达式：tE ∆∆=φ （单匝线圈） 对于多匝线圈有 t nE ∆∆=φ二、例题分析例1、把一条形磁铁插入同一闭合线圈中，一次是迅速插入，一次是缓慢插入，两次初、末位置均相同，则在两次插入过程中 （ ）A.磁通量变化量相同B.磁通量变化率相同C.产生的感应电流相同D.产生的感应电动势相同例2、有一个1000匝的线圈，在0.4s 内穿过它的磁通量从0.02wb 增加到0.09wb ，求线圈中的感应电动势。

如果线圈的电阻是10Ω，把它从一个电阻为990Ω的电热器串联组成闭合电路时，通过电热器的电流是多大？三、课后练习1、关于电磁感应，下列说法中正确的是（ ）。

A 、穿过线圈的磁通量越大，感应电动势越大；B 、穿过线圈的磁通量为零，感应电动势一定为零；C 、穿过线圈的磁通量的变化越大，感应电动势越大；D 、空过线圈的磁通量变化越快，感应电动势越大。

2、如图所示，将条形磁铁从相同的高度分别以速度v 和2v 插入线圈，电流表指针偏转角度较大的是：A ．以速度v 插入B ．以速度2v 插入C ．一样大D ．不能确定3、桌面上放一个单匝线圈，线圈中心上方一定高度上有一竖立的条形磁铁，此时线圈内的磁通量为0.04Wb ，把条形磁铁竖放在线圈内的桌面上时，线圈内磁通量为0.12Wb 。

高中物理电学电磁感应题举例在高中物理学习中，电学电磁感应是一个重要的知识点。

它涉及到电磁感应定律、电磁感应产生的电动势、电磁感应中的自感和互感等内容。

下面我将通过几个具体的题目来说明这些知识点的考点和解题技巧。

题目一：一根长度为l的导线以速度v与磁感应强度B垂直地运动，求导线两端的感应电动势大小。

这个题目考察的是电磁感应定律。

根据电磁感应定律，感应电动势的大小等于磁感应强度与导线长度、速度的乘积。

即E = Bvl。

在解题时，我们需要明确题目中给出的条件，将其代入公式中计算即可得到答案。

题目二：一根长度为l的导线以速度v与磁感应强度B夹角θ运动，求导线两端的感应电动势大小。

这个题目同样考察的是电磁感应定律。

不同的是，导线与磁感应强度的夹角不再是90度，而是θ度。

在这种情况下，我们需要将电磁感应定律的公式进行修正，变为E = Bvlcosθ。

通过代入已知条件进行计算，可以得到感应电动势的大小。

题目三：一个平行板电容器的电容为C，两板间距为d，板间有一匀强磁场B，当电容器的两板以速度v向磁场垂直方向运动，求电容器两板间的感应电动势大小。

这个题目考察的是电磁感应中的自感。

当电容器的两板以速度v运动时，会在电容器中产生感应电动势。

根据电磁感应定律，感应电动势的大小等于磁感应强度与电容器两板间的有效长度的乘积。

即E = Bvd。

在解题时，我们需要注意有效长度的计算，即电容器两板间的距离d。

题目四：一个线圈的自感系数为L，当通过线圈的电流变化时，线圈中产生的感应电动势大小为多少？这个题目考察的是电磁感应中的互感。

根据互感的定义，感应电动势的大小等于互感系数与电流变化率的乘积。

即E = -L(di/dt)。

在解题时，需要注意电流变化率的计算，即电流的变化量与时间的比值。

通过以上几个具体的题目，我们可以看出，电学电磁感应题的解题技巧主要包括明确已知条件、运用电磁感应定律、注意角度修正、计算有效长度和电流变化率等。

第11讲 电磁感应 命题规律 1.命题角度：(1)楞次定律与法拉第电磁感应定律的应用；(2)电磁感应中的图象问题；(3)电磁感应中的动力学与能量问题.2.常用方法：排除法、函数法.3.常考题型：选择题、计算题．考点一 楞次定律与法拉第电磁感应定律的应用1．感应电流方向的判断(1)楞次定律：线圈面积不变，磁感应强度发生变化的情形，往往用楞次定律．(2)右手定则：导体棒切割磁感线的情形往往用右手定则．2．楞次定律中“阻碍”的主要表现形式(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍物体间的相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——一般情况下为“增缩减扩”；(4)阻碍原电流的变化(自感现象)——一般情况下为“增反减同”．3．求感应电动势的方法(1)法拉第电磁感应定律：E ＝n ΔΦΔt ⎩⎨⎧ S 不变时，E ＝nS ΔB Δt B 不变时，E ＝nB ΔS Δt(2)导体棒垂直切割磁感线：E ＝Bl v .(3)导体棒以一端为圆心在垂直匀强磁场的平面内匀速转动：E ＝12Bl 2ω. (4)线圈绕与磁场垂直的轴匀速转动(从线圈位于中性面开始计时)：e ＝nBSωsin ωt .4．通过回路截面的电荷量q ＝I Δt ＝n ΔΦR 总Δt Δt ＝n ΔΦR 总.q 仅与n 、ΔΦ和回路总电阻R 总有关，与时间长短无关，与Φ是否均匀变化无关．例1 (多选)(2022·广东卷·10)如图所示，水平地面(Oxy 平面)下有一根平行于y 轴且通有恒定电流I 的长直导线．P 、M 和N 为地面上的三点，P 点位于导线正上方，MN 平行于y 轴，PN 平行于x 轴．一闭合的圆形金属线圈，圆心在P 点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行．下列说法正确的有( )A ．N 点与M 点的磁感应强度大小相等，方向相同B ．线圈沿PN 方向运动时，穿过线圈的磁通量不变C ．线圈从P 点开始竖直向上运动时，线圈中无感应电流D ．线圈从P 到M 过程的感应电动势与从P 到N 过程的感应电动势相等答案 AC解析 依题意，M 、N 两点连线与长直导线平行，两点与长直导线的距离相等，根据右手螺旋定则可知，通电长直导线在M 、N 两点产生的磁感应强度大小相等、方向相同，故A 正确；根据右手螺旋定则，线圈在P 点时，穿进线圈中的磁感线与穿出线圈中的磁感线相等，磁通量为零，在向N 点平移过程中，穿进线圈中的磁感线与穿出线圈中的磁感线不再相等，穿过线圈的磁通量发生变化，故B 错误；根据右手螺旋定则，线圈从P 点竖直向上运动过程中，穿进线圈中的磁感线与穿出线圈中的磁感线始终相等，穿过线圈的磁通量始终为零，没有发生变化，线圈中无感应电流，故C 正确；线圈从P 点到M 点与从P 点到N 点，穿过线圈的磁通量变化量相同，依题意从P 点到M 点所用时间较从P 点到N 点的时间长，根据法拉第电磁感应定律，可知两次的感应电动势不相等，故D 错误．例2 (多选)(2021·辽宁卷·9)如图(a)所示，两根间距为L 、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R 的电阻，垂直导轨平面存在变化规律如图(b)所示的匀强磁场，t ＝0时磁场方向垂直纸面向里．在t ＝0到t ＝2t 0的时间内，金属棒水平固定在距导轨顶端L 处；t ＝2t 0时，释放金属棒．整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则( )A ．在t ＝t 02时，金属棒受到安培力的大小为B 02L 3t 0RB ．在t ＝t 0时，金属棒中电流的大小为B 0L 2t 0RC ．在t ＝3t 02时，金属棒受到安培力的方向竖直向上 D ．在t ＝3t 0时，金属棒中电流的方向向右答案 BC解析 由题图(b)可知在0～t 0时间段内闭合回路产生的感应电动势为E ＝ΔΦΔt ＝B 0L 2t 0，根据闭合电路欧姆定律有，此时间段内的电流为I ＝E R ＝B 0L 2Rt 0，在t 02时磁感应强度大小为B 02，此时安培力大小为F ＝B 02IL ＝B 02L 32Rt 0，故A 错误，B 正确；由题图(b)可知，在t ＝3t 02时，磁场方向垂直纸面向外并逐渐增大，根据楞次定律可知产生顺时针方向的电流，再由左手定则可知金属棒受到的安培力方向竖直向上，故C 正确；由题图(b)可知，在t ＝3t 0时，磁场方向垂直纸面向外，金属棒向下掉的过程中穿过回路的磁通量增加，根据楞次定律可知金属棒中的感应电流方向向左，故D 错误．考点二 电磁感应中的图象问题1．电磁感应中常见的图象常见的有磁感应强度、磁通量、感应电动势、感应电流、速度、安培力等随时间或位移的变化图象．2．解答此类问题的两个常用方法(1)排除法：定性分析电磁感应过程中某个物理量的变化情况，把握三个关注，快速排除错误的选项．这种方法能快速解决问题，但不一定对所有问题都适用．(2)函数关系法：根据题目所给的条件写出物理量之间的函数关系，再对图象作出判断，这种方法得到的结果准确、详细，但不够简捷．例3 (多选)(2022·河北卷·8)如图，两光滑导轨水平放置在竖直向下的匀强磁场中，一根导轨位于x 轴上，另一根由ab 、bc 、cd 三段直导轨组成，其中bc 段与x 轴平行，导轨左端接入一电阻R .导轨上一金属棒MN 沿x 轴正向以速度v 0保持匀速运动，t ＝0时刻通过坐标原点O ，金属棒始终与x 轴垂直．设运动过程中通过电阻的电流强度为i ，金属棒受到安培力的大小为F ，金属棒克服安培力做功的功率为P ，电阻两端的电压为U ，导轨与金属棒接触良好，忽略导轨与金属棒的电阻．下列图象可能正确的是( )答案 AC解析 在0～L v 0时间内，在某时刻金属棒切割磁感线的长度L ＝l 0＋v 0t tan θ(θ为ab 与ad 的夹角)，则根据E ＝BL v 0，可得I ＝BL v 0R ＝B v 0R(l 0＋v 0t tan θ)，可知回路电流均匀增加；安培力F ＝B 2L 2v 0R ＝B 2v 0R (l 0＋v 0t tan θ)2，则F －t 关系为二次函数关系，但是不过原点；安培力做功的功率P ＝F v 0＝B 2L 2v 02R ＝B 2v 02R (l 0＋v 0t tan θ)2，则P －t 关系为二次函数关系，但是不过原点；电阻两端的电压等于金属棒产生的感应电动势，即U ＝E ＝BL v 0＝B v 0(l 0＋v 0t tan θ)，即U －t 图象是不过原点的直线；根据以上分析，可排除B 、D 选项；在L v 0～2L v 0时间内，金属棒切割磁感线的长度不变，感应电动势E 不变，感应电流I 不变，安培力F 大小不变，安培力的功率P 不变，电阻两端电压U 保持不变；同理可判断，在2L v 0～3L v 0时间内，金属棒切割磁感线长度逐渐减小，金属棒切割磁感线的感应电动势E 均匀减小，感应电流I 均匀减小，安培力F 大小按照二次函数关系减小，但是不能减小到零，与0～L v 0内是对称的关系，安培力的功率P 按照二次函数关系减小，但是不能减小到零，与0～L v 0内是对称的关系，电阻两端电压U 按线性均匀减小，综上所述选项A 、C 可能正确，B 、D 错误．例4 (多选)(2022·安徽省六校第二次联考)如图所示，水平面内有一足够长平行金属导轨，导轨光滑且电阻不计．匀强磁场与导轨平面垂直．阻值为R的导体棒垂直于导轨静止放置，且与导轨接触良好．开关S由1掷到2时开始计时，q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图象可能正确的是()答案ACD解析开关S由1掷到2，电容器放电后会在电路中产生电流且此刻电流最大，导体棒通有电流后会受到安培力的作用产生加速度而加速运动，导体棒切割磁感线产生感应电动势，导体棒速度增大，则感应电动势E＝Bl v增大，则实际电流减小，安培力F＝BIL减小，加速度a＝Fm即减小，因导轨光滑，所以在有电流通过棒的过程中，棒是一直做加速度减小的加速运动(变加速)，故a－t图象即选项D是正确的；导体棒运动产生感应电动势会给电容器充电，当充电和放电达到一种平衡时，导体棒做匀速运动，因此最终电容器两端的电压能稳定在某个不为0的数值，即电容器的电荷量应稳定在某个不为0的数值(不会减少到0)，电路中无电流，故B错误，A、C正确．考点三电磁感应中的动力学与能量问题1．电磁感应综合问题的解题思路2．求解焦耳热Q的三种方法(1)焦耳定律：Q＝I2Rt，适用于电流恒定的情况；(2)功能关系：Q＝W克安(W克安为克服安培力做的功)；(3)能量转化：Q ＝ΔE (其他能的减少量)．例5 (多选)(2022·全国甲卷·20)如图，两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上，在导轨的左端接入电容为C 的电容器和阻值为R 的电阻．质量为m 、阻值也为R 的导体棒MN 静止于导轨上，与导轨垂直，且接触良好，导轨电阻忽略不计，整个系统处于方向竖直向下的匀强磁场中．开始时，电容器所带的电荷量为Q ，合上开关S 后( )A ．通过导体棒MN 电流的最大值为Q RCB ．导体棒MN 向右先加速、后匀速运动C ．导体棒MN 速度最大时所受的安培力也最大D ．电阻R 上产生的焦耳热大于导体棒MN 上产生的焦耳热答案 AD解析 开始时电容器两极板间的电压U ＝Q C ，合上开关瞬间，通过导体棒的电流I ＝U R ＝Q CR ，随着电容器放电，通过电阻、导体棒的电流不断减小，所以在开关闭合瞬间，导体棒所受安培力最大，此时速度为零，A 项正确，C 项错误；由于回路中有电阻与导体棒，最终电能完全转化为焦耳热，故导体棒最终必定静止，B 项错误；由于导体棒切割磁感线，产生感应电动势，所以通过导体棒的电流始终小于通过电阻的电流，由焦耳定律可知，电阻R 上产生的焦耳热大于导体棒MN 上产生的焦耳热，D 项正确．例6 (2022·山东济南市一模)如图所示，在水平虚线下方存在方向垂直纸面向外的匀强磁场，磁感应强度大小为B .磁场上方某高度处有一个正方形金属线框，线框质量为m ，电阻为R ，边长为L .某时刻将线框以初速度v 0水平抛出，线框进入磁场过程中速度不变，运动过程中线框始终竖直且底边保持水平．磁场区域足够大，忽略空气阻力，重力加速度为g ，求：(1)线框进入磁场时的速度v ；(2)线框进入磁场过程中产生的热量Q .答案 (1)v 02＋m 2g 2R 2B 4L 4，速度方向与水平方向夹角的正切值为mgRB 2L 2v 0(2)mgL 解析 (1)当线框下边界刚进入磁场时，由于线框速度不变，对线框进行受力分析有BIL＝mg由欧姆定律可得I＝ER线框切割磁感线，由法拉第电磁感应定律可得E＝BL v y由速度的合成与分解可得v＝v02＋v y2联立求解可得v＝v02＋m2g2R2B4L4设此时速度方向与水平面的夹角为θ，则tan θ＝v yv0＝mgR B2L2v0即此时速度方向与水平方向夹角的正切值为mgRB2L2v0.(2)线框进入磁场过程中速度不变，则从进入磁场开始到完全进入磁场，由能量守恒定律得Q＝mgL.例7(2022·河南洛阳市模拟)如图甲所示，金属导轨MN和PQ平行，间距L＝1 m，与水平面之间的夹角α＝37°，匀强磁场磁感应强度大小B＝2.0 T，方向垂直于导轨平面向上，MP 间接有阻值R＝1.5 Ω的电阻，质量m＝0.5 kg，接入电路中电阻r＝0.5 Ω的金属杆ab垂直导轨放置，金属杆与导轨间的动摩擦因数为μ＝0.2.现用恒力F沿导轨平面向上拉金属杆ab，使其由静止开始运动，当金属杆上滑的位移x＝3.8 m时达到稳定状态，金属杆始终与导轨接触良好，对应过程的v－t图象如图乙所示．取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8，导轨足够长且电阻不计．求：(1)恒力F的大小及金属杆的速度为0.4 m/s时的加速度大小；(2)从金属杆开始运动到刚达到稳定状态，通过电阻R的电荷量；(3)从金属杆开始运动到刚达到稳定状态，金属杆上产生的焦耳热．答案(1)5.8 N 2.4 m/s2(2)3.8 C(3)1.837 5 J解析(1)当金属杆匀速运动时，由平衡条件得F＝μmg cos 37°＋mg sin 37°＋F安由题图乙知v ＝1 m/s ，则F 安＝BIL ＝B 2L 2v R ＋r ＝2 N 解得F ＝5.8 N当金属杆的速度为0.4 m/s 时F 安1＝BI 1L ＝B 2L 2v 1R ＋r＝0.8 N 由牛顿第二定律有F －μmg cos 37°－mg sin 37°－F 安1＝ma解得a ＝2.4 m/s 2.(2)由q ＝I ·ΔtI ＝E R ＋rE ＝ΔΦΔt 得q ＝ΔΦR ＋r ＝BLx R ＋r＝3.8 C. (3)从金属杆开始运动到刚到达稳定状态，由动能定理得(F －μmg cos 37°－mg sin 37°)x ＋W 安＝12m v 2－0 又Q ＝|W 安|＝7.35 J ，所以解得Q r ＝r R ＋rQ ＝1.837 5 J.1．(多选)(2022·河南郑州市二模)在甲、乙、丙图中，MN 、PQ 是固定在同一水平面内足够长的平行金属导轨．导体棒ab 垂直放在导轨上，导轨都处于垂直水平面向下的匀强磁场中，导体棒和导轨间的摩擦不计，导体棒、导轨和直流电源的电阻均可忽略，甲图中的电容器C 原来不带电．现给导体棒ab 一个向右的初速度v 0，对甲、乙、丙图中导体棒ab 在磁场中的运动状态描述正确的是( )A ．甲图中，棒ab 最终做匀速运动B ．乙图中，棒ab 做匀减速运动直到最终静止C ．丙图中，棒ab 最终做匀速运动D ．甲、乙、丙中，棒ab 最终都静止答案 AC解析 题图甲中，导体棒向右运动切割磁感线产生感应电流而使电容器充电，当电容器C 极板间电压与导体棒产生的感应电动势相等时，电路中没有电流，此时ab 棒不受安培力作用，向右做匀速运动，故A 正确；题图乙中，导体棒向右运动切割磁感线产生感应电流，通过电阻R 转化为内能，ab 棒速度减小，当ab 棒的动能全部转化为内能时，ab 棒静止，又由I ＝BL v R，F ＝BIL ，由于速度减小，则产生的感应电流减小，导体棒所受安培力减小，根据牛顿第二定律可知导体棒的加速度减小，所以题图乙中，棒ab 做加速度减小的减速运动直到最终静止，故B 错误；题图丙中，导体棒先受到向左的安培力作用向右做减速运动，速度减为零后在安培力作用下向左做加速运动，当导体棒产生的感应电动势与电源的电动势相等时，电路中没有电流，此时ab 棒向左做匀速运动，故C 正确；由以上分析可知，甲、乙、丙中，只有题图乙中棒ab 最终静止，故D 错误．2.(2022·山东泰安市高三期末)如图所示，间距为L 的平行光滑足够长的金属导轨固定倾斜放置，倾角θ＝30°，虚线ab 、cd 垂直于导轨，在ab 、cd 间有垂直于导轨平面向上、磁感应强度大小为B 的匀强磁场．质量均为m 、阻值均为R 的金属棒PQ 、MN 并靠在一起垂直导轨放在导轨上．释放金属棒PQ ，当PQ 到达ab 瞬间，再释放金属棒MN ；PQ 进入磁场后做匀速运动，当PQ 到达cd 时，MN 刚好到达ab .不计导轨电阻，两金属棒与导轨始终接触良好，重力加速度为g .则MN 通过磁场过程中，PQ 上产生的焦耳热为( )A.2m 3g 2R 2B 4L4 B.m 3g 2R 2B 4L 4 C.m 3g 2R 24B 4L4 D.m 3g 2R 22B 4L4 答案 D解析 由题意知PQ 进入磁场后做匀速运动，则由平衡条件得安培力为F ＝mg sin θ，又因为F ＝BIL ＝B 2L 2v 2R ，解得金属棒速度为v ＝mgR B 2L 2，电流为I ＝mg 2BL ，因为金属棒从释放到刚进入磁场时做匀加速直线运动，由牛顿第二定律知mg sin θ＝ma，所以加速时间为t＝va，由题意知当PQ到达cd时，MN刚好到达ab，即金属棒穿过磁场的时间等于进入磁场前的加速时间，且MN在磁场中的运动情况和PQ一致，故MN通过磁场过程中，PQ上产生的焦耳热为Q焦耳＝I2Rt，解得Q焦耳＝m3g2R22B4L4，故选D.专题强化练[保分基础练]1.(2022·上海市二模)如图，某教室墙上有一朝南的钢窗，将钢窗右侧向外打开，以推窗人的视角来看，窗框中产生()A．顺时针电流，且有收缩趋势B．顺时针电流，且有扩张趋势C．逆时针电流，且有收缩趋势D．逆时针电流，且有扩张趋势答案 D解析磁场方向由南指向北，将钢窗右侧向外打开，则向北穿过窗户的磁通量减少，根据楞次定律，以推窗人的视角来看，感应电流为逆时针电流，同时根据“增缩减扩”可知，窗框有扩张趋势，故选D.2.(2022·广东肇庆市二模)如图所示，开口极小的金属环P、Q用不计电阻的导线相连组成闭合回路，金属环P内存在垂直圆环平面向里的匀强磁场，匀强磁场的磁感应强度随时间的变化率为k，若使金属环Q中产生逆时针方向逐渐增大的感应电流，则()A．k>0且k值保持恒定B．k>0且k值逐渐增大C．k＜0且k值逐渐增大D．k＜0且k值逐渐减小答案 B解析若使金属环Q中产生逆时针方向逐渐增大的感应电流，则金属环P中也有逆时针方向逐渐增大的感应电流，根据楞次定律和安培定则可知，金属环P中向里的磁感应强度增加，且增加得越来越快，即k>0且k值逐渐增大，故选B.3.(2022·陕西宝鸡市模拟)如图所示，两根电阻不计的平行光滑长直金属导轨水平放置，导体棒a和b垂直跨在导轨上且与导轨接触良好，导体棒a的电阻大于b的电阻，匀强磁场方向竖直向下．当导体棒b在大小为F2的水平拉力作用下匀速向右运动时，导体棒a在大小为F1的水平拉力作用下保持静止状态．若U1、U2分别表示导体棒a和b与导轨两个接触点间的电压，那么它们的大小关系为()A．F1＝F2，U1> U2B．F1< F2，U1< U2C．F1 > F2，U1< U2D．F1＝F2，U1＝U2答案 D解析导体棒a、b与导轨构成了闭合回路，流过a、b的电流是相等的；a静止不动，b匀速运动，都处于平衡状态，即拉力等于安培力，所以F1＝F2＝BIL，导体棒b相当于电源，导体棒a相当于用电器，由于电路是闭合的，所以导体棒a两端的电压U1＝IR a，导体棒b切割磁感线产生的电动势E＝BL v b＝I(R a＋R b)，所以其输出的路端电压U2＝E－IR b＝IR a＝U1，故选D.4.(2022·广东省模拟)如图所示，水平面内光滑的平行长直金属导轨间距为L，左端接电阻R，导轨上静止放有一导体棒．正方形虚线框内有方向竖直向下、磁感应强度大小为B的匀强磁场，该磁场正以速度v匀速向右移动，则()A．电阻R两端的电压恒为BL vB ．电阻R 中有从a 到b 的电流C ．导体棒以速度v 向左运动D ．导体棒也向右运动，只是速度比v 小 答案 D解析 根据楞次定律，磁场正以速度v 匀速向右移动，磁通量减小，则导体棒也向右运动，阻碍磁通量的减小，但由于要产生感应电流，棒的速度比v 小，C 错误，D 正确；由此可认为磁场不动，棒向左切割，感应电流方向从b 到a 流过R ，B 错误；产生感应电动势的大小看棒与磁场的相对速度，故电阻R 两端的电压不恒定且小于或等于BL v ，A 错误． 5．(2022·全国甲卷·16)三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示．把它们放入磁感应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分别为I 1、I 2和I 3.则( )A ．I 1<I 3<I 2B ．I 1>I 3>I 2C ．I 1＝I 2>I 3D ．I 1＝I 2＝I 3答案 C解析 设圆线框的半径为r ，则由题意可知正方形线框的边长为2r ，正六边形线框的边长为r ；所以圆线框的周长为C 2＝2πr ，面积为S 2＝πr 2，同理可知正方形线框的周长和面积分别为C 1＝8r ，S 1＝4r 2，正六边形线框的周长和面积分别为C 3＝6r ，S 3＝33r 22，三个线框材料粗细相同，根据电阻定律R ＝ρL S 横截面，可知三个线框电阻之比为R 1∶R 2∶R 3＝C 1∶C 2∶C 3＝8∶2π∶6，根据法拉第电磁感应定律有I ＝E R ＝ΔB Δt ·SR ，可得电流之比为I 1∶I 2∶I 3＝2∶2∶3，即I 1＝I 2>I 3，故选C.6.(2022·黑龙江哈师大附中高三期末)如图，一线圈匝数为n ，横截面积为S ，总电阻为r ，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k (k >0且为常量)，磁场方向水平向右且与线圈平面垂直，电容器的电容为C ，两个电阻的阻值分别为r 和2r .下列说法正确的是( )A ．电容器下极板带正电B ．此线圈的热功率为(nkS )2rC ．电容器所带电荷量为3nSkC5D ．电容器所带电荷量为nSkC2答案 D解析 根据楞次定律可以判断通过电阻r 的电流方向为从左往右，所以电容器上极板带正电，故A 错误；根据法拉第电磁感应定律可得线圈产生的感应电动势为E ＝n ΔΦΔt ＝nS ΔBΔt ＝nkS ，根据焦耳定律可得此线圈的热功率为P ＝(E 2r )2r ＝(nkS )24r ，故B 错误；电容器两端电压等于r两端电压，电容器所带电荷量为Q ＝CU ＝C ·rE 2r ＝nSkC2，故C 错误，D 正确．7．(2022·江苏盐城市二模)如图所示，三条平行虚线L 1、L 2、L 3之间有宽度为L 的两个匀强磁场区域Ⅰ、Ⅱ，两区域内的磁感应强度大小相等、方向相反，正方形金属线框MNPQ 的质量为m 、边长为L ，开始时MN 边与边界L 1重合，对线框施加拉力F 使其以加速度a 匀加速通过磁场区，以顺时针方向电流为正方向，下列关于感应电流i 和拉力F 随时间变化的图象可能正确的是( )答案 B解析 当MN 边向右运动0～L 的过程中，用时t 1＝2L a ，则E 1＝BLat ，电流I 1＝E 1R ＝BLa Rt ，方向为正方向；拉力F 1＝ma ＋F 安1＝ma ＋B 2L 2aR t ；当MN 边向右运动L ～2L 的过程中，用时t 2＝4L a－2La＝(2－1)2L a ＝(2－1)t 1，E 2＝2BLat ，电流I 2＝E 2R ＝2BLa Rt ，方向为负方向，拉力F 2＝ma ＋F 安2＝ma ＋4B 2L 2aR t ；当MN 边向右运动2L ～3L 的过程中，用时t 3＝6La－4La＝(3－2)2L a ＝(3－2)t 1，E 3＝BLat ，电流I 3＝E 3R ＝BLa Rt ，方向为正方向，拉力F 3＝ma ＋F 安3＝ma ＋B 2L 2aRt ，对比四个选项可知，只有B 正确．[争分提能练]8．(多选)(2021·广东卷·10)如图所示，水平放置足够长光滑金属导轨abc 和de ，ab 与de 平行，bc 是以O 为圆心的圆弧导轨，圆弧be 左侧和扇形Obc 内有方向如图的匀强磁场，金属杆OP 的O 端与e 点用导线相接，P 端与圆弧bc 接触良好，初始时，可滑动的金属杆MN 静止在平行导轨上，若杆OP 绕O 点在匀强磁场区内从b 到c 匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有( )A ．杆OP 产生的感应电动势恒定B ．杆OP 受到的安培力不变C ．杆MN 做匀加速直线运动D ．杆MN 中的电流逐渐减小 答案 AD解析 杆OP 匀速转动切割磁感线产生的感应电动势为E ＝12Br 2ω，因为OP 匀速转动，所以杆OP 产生的感应电动势恒定，故A 正确；杆OP 转动过程中产生的感应电流由M 到N 通过杆MN ，由左手定则可知，杆MN 会向左运动，杆MN 运动会切割磁感线，产生电动势，感应电流方向与原来电流方向相反，使回路电流减小，杆MN 所受合力为安培力，电流减小，安培力会减小，加速度减小，故D 正确，B 、C 错误．9.(多选)(2021·全国甲卷·21)由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍．现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示．不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平．在线圈下边进入磁场后且上边进入磁场前，可能出现的是( )A ．甲和乙都加速运动B ．甲和乙都减速运动C ．甲加速运动，乙减速运动D ．甲减速运动，乙加速运动 答案 AB解析 设线圈下边到磁场上边界的高度为h ，线圈的边长为l ，则线圈下边刚进入磁场时，有v ＝2gh ，感应电动势为E ＝nBl v ，两线圈材料相同(设密度为ρ0)，质量相等(设为m )， 则m ＝ρ0·4nl ·S ，设材料的电阻率为ρ，则线圈电阻 R ＝ρ4nl S ＝16n 2l 2ρρ0m感应电流为I ＝E R ＝mB v 16nlρρ0所受安培力为F ＝nBIl ＝mB 2v16ρρ0由牛顿第二定律有mg －F ＝ma 联立解得a ＝g －Fm ＝g －B 2v 16ρρ0加速度与线圈的匝数、横截面积无关，则甲和乙进入磁场时，具有相同的加速度． 当g >B 2v16ρρ0时，甲和乙都加速运动，当g <B 2v 16ρρ0时，甲和乙都减速运动，当g ＝B 2v16ρρ0时，甲和乙都匀速运动，故选A 、B.10.(2022·山东省第二次模拟)如图所示，“凹”字形硬质金属线框质量为m ，相邻各边互相垂直，且处于同一平面内，ab 、bc 边长均为2l ，gf 边长为l .匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面．开始时，bc 边离磁场上边界的距离为l ，线框由静止释放，从bc 边进入磁场直到gf 边进入磁场前，线框做匀速运动．在gf 边离开磁场后，ah 、ed 边离开磁场之前，线框又做匀速运动．线框在下落过程中始终处于竖直平面内，且bc 、gf 边保持水平，重力加速度为g .(1)线框ah 、ed 边将要离开磁场时做匀速运动的速度大小是bc 边刚进入磁场时的几倍？ (2)若磁场上下边界间的距离为H ，则线框完全穿过磁场过程中产生的热量为多少？ 答案 (1)4 (2)mg (H －13l )解析 (1)设bc 边刚入磁场时速度为v 1，bc 边刚进入时， 有E 1＝2Bl v 1，I 1＝E 1R ，F 1＝2BI 1l线框匀速运动，有F 1＝mg 联立可得v 1＝mgR4B 2l2设ah 、ed 边将离开磁场时速度为v 2，ah 、ed 边将离开磁场时，有E 2＝Bl v 2，I 2＝E 2R ，F 2＝BI 2l ，线框匀速运动，有F 2＝mg 联立可得v 2＝mgRB 2l 2，综上所述v 2v 1＝4即线框ah 、ed 边将要离开磁场时做匀速运动的速度大小是bc 边刚进入磁场时的4倍． (2)bc 边进入磁场前，根据动能定理， 有mgl ＝12m v 12穿过磁场过程中能量守恒，。

高中物理重点——电磁感应知识点及练习一、电磁感应基本概念1. 电磁感应的基本原理2. 法拉第电磁感应定律3. 洛伦兹力的概念练习题：1. 一根长度为20 cm 的导线以10 m/s 的速度进入一个磁感应强度为0.5 T 的匀强磁场中，导线的两端产生的感应电动势为多少？答案：1 V2. 一个载流导体绕着垂直于磁场方向的轴旋转，导体两端产生的感应电动势的大小为导体长度乘以什么？答案：磁感应强度3. 当磁通量密度变化率为200 T/s 时，一个线圈内部产生的感应电动势为20 V，此时线圈中的匝数为多少？答案：100二、法拉第电磁感应定律应用1. 电动势的方向和大小2. 电磁感应的应用：感应电流和感应电磁铁3. 磁场中的动生电现象：电磁感应现象和劳埃德力练习题：1. 一个长度为25 cm 的导体被放置在一个磁感应强度为0.2 T 的匀强磁场中，且在导体的两端施加一共 2 A 的电流，求该导体受到的安培力大小为多少？答案：0.25 N2. 在一个长度为10 cm 的导体内部施加一个0.5 T 的磁场，导体稳定地保持在匀强磁场中，当导体的长度与磁场的夹角为30 度时，导体内部的自感系数为多少？答案：0.00125 H3. 一个宽度为10 cm，长度为20 cm，大约0.5 毫米厚的铜片在磁感应强度为0.1 T 的恒定磁场中以 5 m/s 的速度向下运动，求铜片两端感应的电动势大小为多少？答案：1 V三、电磁感应现象与电磁波1. 电磁波的基本特征和传播方式2. 波长和频率的关系及其应用3. 电磁波的反射、折射和衍射现象练习题：1. 某广播电台的发射频率为100 MHz，求其波长的大小为多少？答案：3 m2. 一台微波炉的工作频率为2.45 GHz，求其波长的大小为多少？答案：0.12 m3. 一个频率为500 MHz 的电磁波垂直入射到一种材质中，该材质的折射率为 1.5，求折射后的电磁波的频率为多少？答案：333.3 MHz总结：电磁感应是高中物理中的重要知识点，包括电磁感应的基本概念、法拉第电磁感应定律应用以及电磁感应现象与电磁波等内容。

一、选择题1．水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，如图所示，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程（ ）A ．产生的总内能相等B ．通过ab 棒的电量相等C ．电流所做的功相等D ．安培力对ab 棒所做的功相等A解析：A A ．两种情况下，产生的内能相等，都等于金属棒的初动能，故A 正确；B ．根据感应电荷量公式 BLx q R RΦ== x 是ab 棒滑行的位移大小，B 、R 、导体棒长度L 相同，x 越大，感应电荷量越大，因此导轨光滑时，感应电荷量大，故B 错误；C ．电流所做的功等于回路中产生的焦耳热，根据功能关系可知导轨光滑时，金属棒克服安培力做功多，产生的焦耳热多，电流做功大，故C 错误；D ．当导轨光滑时，金属棒克服安培力做功，动能全部转化为焦耳热，产生的内能等于金属棒的初动能;当导轨粗糙时，金属棒在导轨上滑动，一方面要克服摩擦力做功，摩擦生热，把部分动能转化为内能，另一方面要克服安培力做功，金属棒的部分动能转化为焦耳热，摩擦力做功产生的内能与克服安培力做功转化为内能的和等于金属棒的初动能。

所以，导轨粗糙时，安培力做的功少，导轨光滑时，安培力做的功多，故D 错误。

故选A 。

2．如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN 在导轨上沿水平方向在磁场中滑动时，正对电磁铁A 的圆形金属环B ，则（ ）A ．若导体棒向左匀速运动时，B 被A 排斥B ．若导体棒向左加速运动时，B 被A 排斥C ．若导体棒向右加速运动时，B 被A 吸引D ．因导体棒运动方向未知，故不能确定B 被A 吸引或排斥B解析：BA ．导体棒向左匀速运动时，切割磁感线产生的感应电动势恒定，感应电流不变。

电磁铁A 的磁性不变，所以金属环B 的磁通量不变，因此A 和B 间无相互作用力。

BC ．导体棒向左加速或向右加速时，导体棒切割磁感线产生的电动势越来越大，电流越来越大，电磁铁A 的磁性越来越强，金属环B 的磁通量变大，根据楞次定律，A 和B 间有排斥力。

法拉第电磁感应定律【学习目标】1．通过实验过程理解法拉第电磁感应定律，理解磁通量的变化率tϕ∆∆，并能熟练地计算；能够熟练地计算平均感应电动势（E ntϕ∆=∆）和瞬时感应电动势（sin E BLv α=），切割情形）。

2．了解感生电动势和动生电动势产生机理。

3．熟练地解决一些电磁感应的实际问题。

4．理解并运用科学探究的方法。

【要点梳理】要点一、感应电动势在电磁感应现象中产生的电动势叫做感应电动势，产生感应电动势的那部分导体相当于电源。

要点诠释：（1）感应电动势的存在与电路是否闭合无关。

（2）感应电动势是形成感应电流的必要条件。

有感应电动势（电源），不一定有感应电流（要看电路是否闭合），有感应电流一定存在感应电动势。

要点二、法拉第电磁感应定律1．定律内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

2．公式：ФE nt ∆=∆。

式中n 为线圈匝数，Фt∆∆是磁通量的变化率，注意它和磁通量西以及磁通量的变化量21ФФФ∆=-的区别。

式中电动势的单位是伏（V ）、磁通量的单位是韦伯（Wb ），时间的单位是秒（s ）。

要点诠释：（1）感应电动势E 的大小决定于穿过电路的磁通量的变化率Фt∆∆，而与Ф的大小、Ф∆的大小没有必然的联系，和电路的电阻R 无关；感应电流的大小和E 及回路总电阻R 有关。

（2）磁通量的变化率Фt∆∆是Фt -图象上某点切线的斜率。

（3）公式ФE k t∆=⋅∆中，k 为比例常数，当E 、Ф∆、t ∆均取国际单位时，1k =，所以有ФE t∆=∆。

若线圈有n 匝，则相当于n 个相同的电动势Фt∆∆串联，所以整个线圈中电动势为ФE nt∆=∆。

（4）磁通量发生变化有三种方式：一是Ф∆仅由B 的变化引起，21||B B B ∆=-，B E nSt ∆=∆；二是Ф∆仅由S 的变化引起，21||S S S ∆=-，SE nB t∆=∆；三是磁感应强度B 和线圈面积S 均不变，而线圈绕过线圈平面内的某一轴转动，此时21||ФФE n t -=∆。

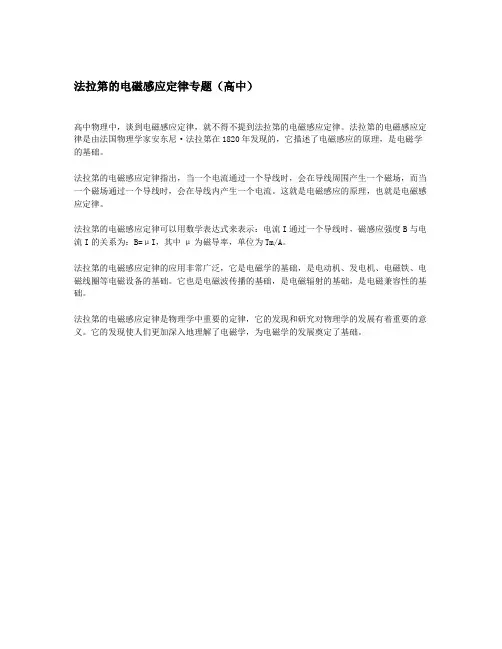

法拉第的电磁感应定律专题（高中）
高中物理中，谈到电磁感应定律，就不得不提到法拉第的电磁感应定律。

法拉第的电磁感应定律是由法国物理学家安东尼·法拉第在1820年发现的，它描述了电磁感应的原理，是电磁学的基础。

法拉第的电磁感应定律指出，当一个电流通过一个导线时，会在导线周围产生一个磁场，而当一个磁场通过一个导线时，会在导线内产生一个电流。

这就是电磁感应的原理，也就是电磁感应定律。

法拉第的电磁感应定律可以用数学表达式来表示：电流I通过一个导线时，磁感应强度B与电流I的关系为：B=μI，其中μ为磁导率，单位为Tm/A。

法拉第的电磁感应定律的应用非常广泛，它是电磁学的基础，是电动机、发电机、电磁铁、电磁线圈等电磁设备的基础。

它也是电磁波传播的基础，是电磁辐射的基础，是电磁兼容性的基础。

法拉第的电磁感应定律是物理学中重要的定律，它的发现和研究对物理学的发展有着重要的意义。

它的发现使人们更加深入地理解了电磁学，为电磁学的发展奠定了基础。

高中物理电磁感应现象习题知识点及练习题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的水平平行金属导轨间距为 L ，导轨电阻忽略不计．空间存在垂直于导 轨平面竖直向上的匀强磁场，磁感应强度大小为 B ,轻质导体棒 ab 垂直导轨放置，导体棒 ab 的电阻为 r ，与导轨之间接触良好．两导轨之间接有定值电阻，其阻值为 R ，轻质导体棒中间系一轻细线，细 线通过定滑轮悬挂质量为 m 的物体，现从静止释放该物体，当物体速度达到最大时，下落的高度为 h ， 在本问题情景中，物体下落过程中不着地，导轨足够长，忽略空气阻力和一切摩擦阻力，重力加速度 为 g ．求：(1)物体下落过程的最大速度 v m ；(2)物体从静止开始下落至速度达到最大的过程中，电阻 R 上产生的电热 Q ； (3)物体从静止开始下落至速度达到最大时，所需的时间 t ．【答案】（1）22()mg R r B L + (2) 3244()2mghR m g R R r R r B L+-+ (3) 2222()()m R r B L h B L mg R r +++ 【解析】【分析】在物体加速下落过程中，加速度逐渐减小，当加速度为0时，下落速度达到最大，由平衡条件、闭合电路欧姆定律和电磁感应定律求出物体下落过程的最大速度；在物体下落过程中，物体重力势能减少，动能增加，系统电热增加，根据能量守恒定律求出电阻R 上产生的电热；在系统加速过程中，分别对导体棒和物体分析，根据动量定理可得所需的时间；解：（1）在物体加速下落过程中，加速度逐渐减小，当加速度为0时，下落速度达到最大 对物体，由平衡条件可得mg=Fr 对导体棒Fr=BIL对导体棒与导轨、电阻R 组成的回路，根据闭合电路欧姆定律EI R r=+ 根据电磁感应定律E=BLv m 联立以上各式解得m 22()v mg R r B L +=（2）在物体下落过程中，物体重力势能减少，动能增加，系统电热增加，根据能量守恒定律可得 mgh=12mv m 2+Q 总 在此过程中任一时刻通过R 和r 两部分电阻的电流相等，则电功率之比正比于电阻之比，故整个过程中回路中的R 与r 两部分电阻产生的电热正比于电阻，所以Q R Q R r=+总 联立解得3244()Q 2mghR m g R R r R r B L+=-+ （3）在系统加速过程中，任一时刻速度设为v ，取一段时间微元Δt ，在此过程中分别对导体棒和物体分析，根据动量定理可得22T F 0B L v t R r ⎛⎫-∆= ⎪+⎝⎭()T m F m g t v -∆=∆整理可得22m m B L vg t t v R r ∆-∆=∆+即22m m B L g t x v R r ∆-∆=∆+全过程叠加求和22m m m B L gt h v R r-=+联方解得2222()t ()m R r B L hB L mg R r +=++2．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成=30θ︒角固定，N 、Q 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B =0.5T ，质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻位为r 。

高中物理电磁感应知识点归纳总结电磁感应是物理学中的重要部分，它研究了电流和磁场之间的相互作用以及磁场变化对电场的影响。

在高中物理课程中，学生将学习有关电磁感应的基本原理、法拉第电磁感应定律、感应电动势、互感和自感等知识。

下面是对这些知识点的归纳总结。

1. 法拉第电磁感应定律法拉第电磁感应定律是电磁感应的基本定律，它描述了磁场发生变化时感应电动势的产生情况。

定律表述如下：当磁场的磁通量Φ发生变化时，通过电路的感应电动势ε的大小与变化率成正比，即ε = -dΦ/dt。

其中，ε表示感应电动势，Φ表示磁通量，t表示时间。

该定律指出，只有磁场的变化才会产生感应电动势。

2. 感应电动势感应电动势是指由于电路中磁通量变化而产生的电动势。

它是法拉第电磁感应定律的直接应用。

当导体与磁场相互作用时，磁通量发生变化，从而感应电动势产生。

感应电动势的大小与磁场变化率、导体的长度、导体与磁场间的角度有关。

感应电动势可以通过下列公式计算：ε = -N(dΦ/dt)，其中ε表示感应电动势，N表示线圈的匝数。

3. 感应电流感应电动势产生的结果是感应电流。

当感应电动势存在时，如果电路是闭合的，感应电动势将驱动电流流过电路。

感应电流的产生是为了抵消磁场的变化，从而维持能量守恒。

感应电流的大小与电路的阻抗有关。

4. 互感与自感互感是指当两个或多个电路的线圈相互作用时，其中一个线圈中的变化电流引起其他线圈中的感应电动势的现象。

互感的大小与线圈的匝数、线圈之间的耦合系数有关。

互感可以用公式M = k√(L1*L2)来计算，其中M表示互感，k表示耦合系数，L1和L2表示两个线圈的自感值。

自感是指电流改变时，由于线圈自身的磁场变化而产生的感应电动势。

自感的大小与线圈匝数、线圈的形状和大小有关。

自感可以用公式L = NΦ/I来计算，其中L表示线圈的自感，Φ表示线圈中的磁通量，I表示线圈中的电流。

综上所述，高中物理中的电磁感应知识点包括法拉第电磁感应定律、感应电动势、感应电流以及互感和自感。

专题五 电磁感应和电路第1课时 电磁感应 专题复习定位 解决问题 本专题主要复习电磁感应的基本规律和方法，熟练应用动力学和能量观点分析并解决电磁感应问题。

高考重点 楞次定律和法拉第电磁感应定律的理解及应用；电磁感应中的平衡问题；电磁感应中的动力学和能量问题。

题型难度 本专题选择题和计算题都有可能命题，选择题一般考查楞次定律和法拉第电磁感应定律的应用，题目有一定的综合性，难度中等；计算题主要考查电磁感应规律的综合应用，难度较大。

1.楞次定律中“阻碍”的表现(1)阻碍磁通量的变化(增反减同)。

(2)阻碍物体间的相对运动(来拒去留)。

(3)使线圈面积有扩大或缩小的趋势(增缩减扩)。

(4)阻碍原电流的变化(自感现象)。

2.感应电动势的计算(1)法拉第电磁感应定律：E ＝n ΔΦΔt ，常用于计算感应电动势的平均值。

①若B 变，而S 不变，则E ＝n ΔB Δt S ；②若S 变，而B 不变，则E ＝nB ΔS Δt。

(2)导体棒垂直切割磁感线：E ＝Bl v ，主要用于求感应电动势的瞬时值。

(3)如图1所示，导体棒Oa 围绕棒的一端O 在垂直匀强磁场的平面内做匀速转动而切割磁感线，产生的感应电动势E ＝12Bl 2ω。

图13.感应电荷量的计算回路中磁通量发生变化时，在Δt 时间内迁移的电荷量(感应电荷量)为q ＝I Δt ＝E R Δt ＝n ΔΦR Δt ·Δt ＝n ΔΦR 。

可见，q 仅由回路电阻R 和磁通量的变化量ΔΦ决定，与发生磁通量变化的时间Δt 无关。

4.电磁感应电路中产生的焦耳热当电路中电流恒定时，可用焦耳定律计算；当电路中电流变化时，则用功能关系或能量守恒定律计算。

解决感应电路综合问题的一般思路是“先电后力”，即：1.“源”的分析——分析电路中由电磁感应所产生的“电源”，求出电源参数E 和r 。

2.“路”的分析——分析电路结构，弄清串、并联关系，求出相关部分的电流大小，以便求解安培力。

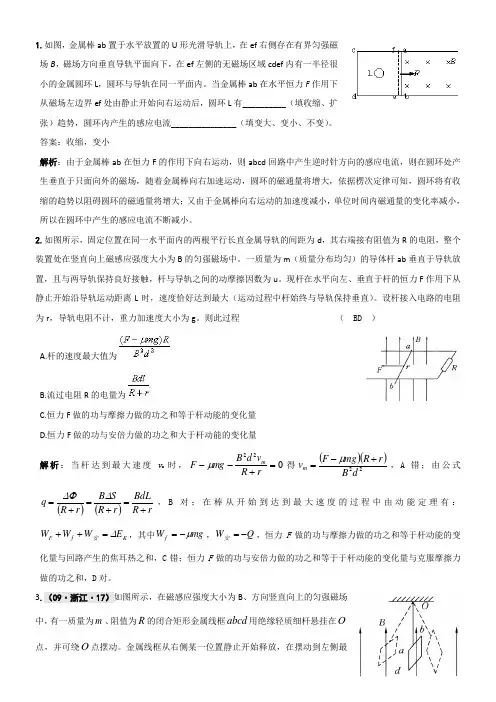

1.如图，金属棒ab 置于水平放置的U 形光滑导轨上，在ef 右侧存在有界匀强磁场B ，磁场方向垂直导轨平面向下，在ef 左侧的无磁场区域cdef 内有一半径很小的金属圆环L ，圆环与导轨在同一平面内。

当金属棒ab 在水平恒力F 作用下从磁场左边界ef 处由静止开始向右运动后，圆环L 有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。

答案：收缩，变小解析：由于金属棒ab 在恒力F 的作用下向右运动，则abcd 回路中产生逆时针方向的感应电流，则在圆环处产生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环的磁通量将增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。

2.如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中。

一质量为m （质量分布均匀）的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u 。

现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离L 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。

设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g 。

则此过程 （ BD ）A.杆的速度最大值为B.流过电阻R 的电量为C.恒力F 做的功与摩擦力做的功之和等于杆动能的变化量D.恒力F 做的功与安倍力做的功之和大于杆动能的变化量解析：当杆达到最大速度v m 时，022=+--r R v d B mg F m μ得()()22d B r R mg F v m +-=μ，A 错；由公式()()rR BdLr R S B r R q +=+=+=∆∆Φ，B 对；在棒从开始到达到最大速度的过程中由动能定理有：K f F E W W W ∆=++安，其中mg W f μ-=，Q W -=安，恒力F 做的功与摩擦力做的功之和等于杆动能的变化量与回路产生的焦耳热之和，C 错；恒力F 做的功与安倍力做的功之和等于于杆动能的变化量与克服摩擦力做的功之和，D 对。

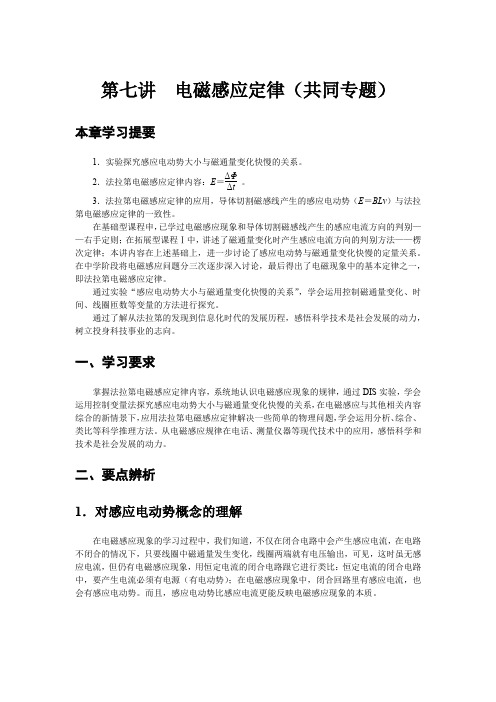

第七讲 电磁感应定律（共同专题） 本章学习提要1．实验探究感应电动势大小与磁通量变化快慢的关系。

2．法拉第电磁感应定律内容：E ＝ΔΦΔt。

3．法拉第电磁感应定律的应用，导体切割磁感线产生的感应电动势（E ＝BLv ）与法拉第电磁感应定律的一致性。

在基础型课程申，已学过电磁感应现象和导体切割磁感线产生的感应电流方向的判别——右手定则；在拓展型课程Ⅰ中，讲述了磁通量变化时产生感应电流方向的判别方法——楞次定律；本讲内容在上述基础上，进一步讨论了感应电动势与磁通量变化快慢的定量关系。

在中学阶段将电磁感应问题分三次逐步深入讨论，最后得出了电磁现象中的基本定律之一，即法拉第电磁感应定律。

通过实验“感应电动势大小与磁通量变化快慢的关系”，学会运用控制磁通量变化、时间、线圈匝数等变量的方法进行探究。

通过了解从法拉第的发现到信息化时代的发展历程，感悟科学技术是社会发展的动力，树立投身科技事业的志向。

一、学习要求掌握法拉第电磁感应定律内容，系统地认识电磁感应现象的规律，通过DIS 实验，学会运用控制变量法探究感应电动势大小与磁通量变化快慢的关系，在电磁感应与其他相关内容综合的新情景下，应用法拉第电磁感应定律解决一些简单的物理问题，学会运用分析、综合、类比等科学推理方法。

从电磁感应规律在电话、测量仪器等现代技术中的应用，感悟科学和技术是社会发展的动力。

二、要点辨析1．对感应电动势概念的理解在电磁感应现象的学习过程中，我们知道，不仅在闭合电路中会产生感应电流，在电路不闭合的情况下，只要线圈中磁通量发生变化，线圈两端就有电压输出，可见，这时虽无感应电流，但仍有电磁感应现象，用恒定电流的闭合电路跟它进行类比：恒定电流的闭合电路中，要产生电流必须有电源（有电动势）；在电磁感应现象中，闭合回路里有感应电流，也会有感应电动势。

而且，感应电动势比感应电流更能反映电磁感应现象的本质。

2．法拉第电磁感应定律中的k 为什么等于1？课本“大家谈”中提出的比例常数是的问题，是单位制中的一个普遍问题。

私塾国际学府学科教师辅导教案② 磁感线除了有大小以外，还有方向，但它是个标量。

磁通量的方向仅仅表示磁感线沿什么方向穿过某面积，其运算不满足矢量合成的平行四边形定则，只满足代数运算，在求其变化量时，事先要设正方向，并将“+”、“-”号代入。

③ 由磁通量的定义θϕsin BS =可得：θϕsin S B =，此式表示“磁感应强度B 大小等于穿过垂直于磁场方向的单位面积的磁感线条数”，所以磁感应强度又被叫做“磁感密度”。

[例题1] .如图10-1-4所示，面积大小不等的两个圆形线圈A 和B 共轴套在一条形磁铁上，则穿过A 、B 磁通量的大小关系是A ϕ＿＿＿＿B ϕ。

解析：磁铁内部向上的磁感线的总条数是相同的，但由于线圈A 的面积大于B 的，外部穿过线圈向下的磁感线的条数A 的大于B 的，所以A ϕ＜B ϕ。

答案：＜【变式训练1】如图10-1-5所示，边长为cm 100的正方形闭合线圈置于磁场中，线圈的ad 、bc 两边中点连线O O '的左右两侧分别存在着方向相同、磁感应强度大小各为T B 60.01=、T B 40.02=的匀强磁场。

开始时，线圈平面与磁场垂直，若从上往下看，线圈逆时针转037和0180角时，穿过线圈的磁通量分别改变了多少解析：在开始位置，线圈与磁场垂直，则22211S B S B ⋅+⋅=ϕ 2140.02160.0⨯+⨯=)(5.0Wb = 线圈绕O O '转动037角后0201237cos 237cos 2SB S B ⋅+⋅=ϕ 8.02140.08.02160.0⨯⨯+⨯⨯=)(40.0Wb = 磁通量的变化量为)(1.050.040.012Wb -=-=-=∆ϕϕϕ线圈绕O O '转动0180角时，若规定穿过圆线圈平面的磁通量为正，转过0180后，穿过线圈的磁通量则为负值，即22213S B S B ⋅-⋅-=ϕ 2140.02160.0⨯-⨯-=10-1-4 10-1-5)(5.0Wb -= 磁通量的变化量为)(0.150.050.013Wb -=--=-='∆ϕϕϕ 二、电磁感应现象1.电磁感应现象:当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应。

电磁感应（磁生电）第一部分电磁感应现象楞次定律一、磁通量1.定义:磁感应强度与面积的乘积,叫做穿过这个面的磁通量.2.定义式:Φ=BS.说明:该式只适用于匀强磁场的情况,且式中的S是跟磁场方向垂直的面积;若不垂直,则需取平面在垂直于磁场方向上的投影面积,即Φ=BS⊥=BSsinθ,θ是S与磁场方向B的夹角.3.磁通量Φ是标量,但有正负.Φ的正负意义是:若从一面穿入为正,则从另一面穿入为负.4.单位:韦伯,符号:Wb.5.磁通量的意义:指穿过某个面的磁感线的条数.6.磁通量的变化:ΔΦ=Φ2-Φ1,即末、初磁通量之差.(1)磁感应强度B不变,有效面积S变化时,则ΔΦ=Φ2-Φ1=B·ΔS.(2)磁感应强度B变化,磁感线穿过的有效面积S不变时,则ΔΦ=Φ2-Φ1=ΔB·S.(3)磁感应强度B和有效面积S同时变化时,则ΔΦ=Φ2-Φ1=B2S2-B1S1.二、电磁感应现象1.电磁感应现象:当穿过闭合电路的磁通量发生变化时,电路中有感应电流产生,这种利用磁场产生电流的现象叫做电磁感应.产生的电流叫做感应电流。

2.产生感应电流的条件：表述1:闭合电路的一部分导体在磁场内做切割磁感线的运动.表述2:穿过闭合电路的磁通量发生变化,即ΔΦ≠0,闭合电路中就有感应电流产生.3.产生感应电动势的条件：穿过电路的磁通量发生变化。

理解：电磁感应的实质是产生感应电动势.如果回路闭合,则有感应电流;回路不闭合,则只有感应电动势而无感应电流.说明:产生感应电动势的那部分导体相当于电源.三、感应电流方向的判断1.右手定则:伸开右手,让大拇指跟其余四指垂直,并且都跟手掌在同一平面内,让磁感线从手心垂直进入,大拇指指向导体运动方向,其余四指所指的方向就是感应电流的方向.2.楞次定律：感应电流具有这样的方向,就是感应电流产生的磁场,总是要阻碍引起感应电流的磁通量的变化.3.判断感应电流方向的思路：用楞次定律判定感应电流方向的基本思路可归结为:“一原、二感、三电流”,如下：根据原磁场(Φ原方向及ΔΦ情况)确定感应磁场(B 感方向)判断感应电流(I 感方向).重点题型汇总一、磁通量及其变化的计算：由公式Φ=BS 计算磁通量及磁通量的变化应把握好以下几点: 1、此公式只适用于匀强磁场。

第九章电磁感应知识点一：磁通量、感应电流产生条件、电流方向（楞次定律）1．(单选)如图所示，ab是水平面上一个圆的直径，在过ab的竖直面内有一根通电直导线ef，且ef平行于ab，当ef竖直向上平移时，穿过圆面积的磁通量将()．答案 CA．逐渐变大B．逐渐减小C．始终为零D．不为零，但始终保持不变2．(单选)现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键如图所示连接．下列说法中正确的是()．答案AA．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转C．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转3．(单选)某实验小组用如图所示的实验装置来验证楞次定律．当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是()．答案DA．a→G→bB．先a→G→b，后b→G→aC．b→G→aD．先b→G→a，后a→G→b4.（单选）如图，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化量大小分别为ΔΦ1和ΔΦ2，则()．答案CA．ΔΦ1>ΔΦ2，两次运动中线框中均有沿adcba方向电流出现B．ΔΦ1＝ΔΦ2，两次运动中线框中均有沿abcda方向电流出现C．ΔΦ1<ΔΦ2，两次运动中线框中均有沿adcba方向电流出现D．ΔΦ1<ΔΦ2，两次运动中线框中均有沿abcda方向电流出现5．（单选）如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B 的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是()．答案AA．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)6．（单选）如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流(自左向右看)()．A．沿顺时针方向答案CB．先沿顺时针方向后沿逆时针方向C．沿逆时针方向D．先沿逆时针方向后沿顺时针方向7．(单选)如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点做切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流流向()．A．始终由A→B→C→A 答案AB．始终由A→C→B→AC．先由A→C→B→A再由A→B→C→AD．先由A→B→C→A再由A→C→B→A知识点二：楞次定律的推广1.（单选）如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时()．答案AA．P、Q将互相靠拢B．P、Q将互相远离C．磁铁的加速度仍为g D．磁铁的加速度大于g2．（单选）如图所示，ab是一个可以绕垂直于纸面的轴O转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动过程中，线圈ab将()．答案CA．静止不动B．逆时针转动C．顺时针转动D．发生转动，但因电源的极性不明，无法确定转动的方向3．(多选)如图所示，在条形磁铁的中央位置的正上方水平固定一铜质圆环．以下判断中正确的是()．A．释放圆环，环下落时产生感应电流答案BCB．释放圆环，环下落时无感应电流C．释放圆环，环下落时环的机械能守恒D．释放圆环，环下落时环的机械能不守恒4．(单选)如图所示，通电螺线管左侧和内部分别静止吊一导体环a和b，当滑动变阻器R的滑动触头c向左滑动时()．答案CA．a向左摆，b向右摆B．a向右摆，b向左摆C．a向左摆，b不动D．a向右摆，b不动5．(单选)如图所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则()．答案AA．T1>mg，T2>mg B．T1<mg，T2<mgC．T1>mg，T2<mg D．T1<mg，T2>mg6．(单选)如图，圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成闭合回路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()．A．线圈a中将产生俯视顺时针方向的感应电流答案DB．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大7．(多选)如图所示，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间()．A．两小线圈会有相互靠拢的趋势答案BCB．两小线圈会有相互远离的趋势C．两小线圈中感应电流都沿顺时针方向D．左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向8．(单选)如图所示，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内．当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，下列有关圆环的说法正确的是()．答案CA．圆环内产生变大的感应电流，圆环有收缩的趋势B．圆环内产生变大的感应电流，圆环有扩张的趋势C．圆环内产生变小的感应电流，圆环有收缩的趋势D．圆环内产生变小的感应电流，圆环有扩张的趋势知识点三：楞次定律与安培定则的综合应用，二次感应问题（注意因果关系，结果推原因或者带答案推）1.（多选）如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动．则PQ所做的运动可能是()．A．向右加速运动B．向左加速运动C．向右减速运动答案BCD．向左减速运动2.（多选）如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引()．答案BCA．向右做匀速运动B．向左做减速运动C．向右做减速运动D．向右做加速运动3．(单选)如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a()．答案BA．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转4．(单选)如图所示，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是()．答案A5．(多选)如图是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是()．答案ACA．开关S闭合瞬间B．开关S由闭合到断开的瞬间C．开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动D．开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动6．(多选)如图所示，在匀强磁场中放有平行金属导轨，它与大线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在金属导轨上的金属棒ab的运动情况是(两线圈共面放置)()．答案BC A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动7．(多选)如图所示，一电子以初速度v沿与金属板平行的方向飞入MN极板间，突然发现电子向M板偏转，若不考虑磁场对电子运动方向的影响，则产生这一现象的原因可能是()A．开关S闭合瞬间B．开关S由闭合后断开瞬间C．开关S是闭合的，变阻器滑片P向右迅速滑动D．开关S是闭合的，变阻器滑片P向左迅速滑动答案AD知识点四：感应电流大小（法拉第电磁感应定律E ＝n ΔΦΔt ，E ＝Blv ）1．(多选)如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，磁场的磁感应强度的大小随时间变化而变化．下列说法中正确的是( )． 答案 ADA ．当磁感应强度增大时，线框中的感应电流可能减小B ．当磁感应强度增大时，线框中的感应电流一定增大C ．当磁感应强度减小时，线框中的感应电流一定增大D ．当磁感应强度减小时，线框中的感应电流可能不变2．(单选)A 、B 两闭合圆形导线环用相同规格的导线制成，它们的半径之比r A ∶r B ＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环的平面，如图所示．当磁场的磁感应强度随时间均匀增大的过程中，流过两导线环的感应电流大小之比为( )．答案 DA.I A I B ＝1B.I A I B ＝2C.I A I B ＝14D.I A I B＝12 3．(多选)某学习小组在探究线圈中感应电流的影响因素时，设计如图所示的实验装置，让一个闭合圆线圈放在匀强磁场中，线圈的轴线与磁场方向成30°角，磁感应强度随时间均匀变化，则( )．答案 ADA ．若把线圈的匝数增加一倍，线圈内感应电流大小不变B ．若把线圈的面积增加一倍，线圈内感应电流大小变为原来的2倍C ．改变线圈轴线与磁场方向的夹角大小，线圈内感应电流大小可能变为原来的2倍D ．把线圈的半径增加一倍，线圈内感应电流大小变为原来的2倍4．(多选)用一根横截面积为S 、电阻率为ρ的硬质导线做成一个半径为r 的圆环，ab 为圆环的一条直径．如图所示，在ab 的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，磁感应强度大小随时间的变化率ΔB Δt ＝k (k <0)．则( )．答案 BDA ．圆环中产生逆时针方向的感应电流B ．圆环具有扩张的趋势C ．圆环中感应电流的大小为⎪⎪⎪⎪krS 2ρD ．图中a 、b 两点间的电势差U ab ＝⎪⎪⎪⎪14k πr 2 5、（单选）粗细均匀的电阻丝围成图所示的线框，置于正方形有界匀强磁场中，磁感强度为B ，方向垂直于线框平面，图中ab ＝bc ＝2cd ＝2de ＝2ef ＝2fa ＝2L .现使线框以同样大小的速度v 匀速沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则线框在通过如图所示位置时，下列说法中正确的是( )．A ．ab 两点间的电势差图①中最大 答案 AB ．ab 两点间的电势差图②中最大C ．回路电流图③中最大D ．回路电流图④中最小6．(单选)如图所示，虚线框内存在均匀变化的匀强磁场，三个电阻的阻值之比R1∶R 2∶R 3＝1∶2∶3，电路中导线的电阻不计．当S 1、S 2闭合，S 3断开时，闭合回路中感应电流为I ；当S 2、S 3闭合，S 1断开时，闭合回路时感应电流为5I ；当S 1、S 3闭合，S 2断开时，闭合回路中感应电流为( )．A ．0B ．3IC ．6ID ．7I 答案 D7．(多选)如图所示，两根足够长的光滑金属导轨水平平行放置，间距为L ＝1 m ，cd 间、de 间、cf 间分别接着阻值为R ＝10 Ω的电阻．一阻值为R ＝10 Ω的导体棒ab 以速度v ＝4 m/s 匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小为B ＝0.5 T ，方向竖直向下的匀强磁场．下列说法中正确的是( )． 答案 BDA ．导体棒ab 中电流的流向为由b 到aB ．cd 两端的电压为1 VC ．de 两端的电压为1 VD ．fe 两端的电压为1 V8．（单选）如图所示，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔB Δt 的大小应为( )．答案 CA.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π9．(单选)如图所示，竖直平面内有一金属环，半径为a ，总电阻为R (指拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点A 用铰链连接长度为2a 、电阻为R2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为( )．答案 AA.Bav 3B.Bav 6C.2Bav 3 D ．Bav10． (多选)如图所示是圆盘发电机的示意图；铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C 、D 分别与转动轴和铜盘的边缘接触．若铜盘半径为L ，匀强磁场的磁感应强度为B ，回路的总电阻为R ，从左往右看，铜盘以角速度ω沿顺时针方向匀速转动．则( )．答案 BCA ．由于穿过铜盘的磁通量不变，故回路中无感应电流B ．回路中感应电流大小不变，为BL 2ω2RC ．回路中感应电流方向不变，为C →D →R →CD ．回路中有周期性变化的感应电流11．(多选)半径为a 、右端开小口的导体圆环和长为2a 的导体直杆，单位长度电阻均为R 0.圆环水平固定放置，整个内部区域分布着垂直纸面向里的匀强磁场，磁感应强度为B .直杆在圆环上以速度v 平行于直径CD 向右做匀速直线运动，直杆始终有两点与圆环良好接触，从圆环中心O 开始，直杆的位置由θ确定，则（）．A ．θ＝0时，直杆产生的电动势为2Bav 答案 ADB ．θ＝π3时，直杆产生的电动势为3BavC ．θ＝0时，直杆受的安培力大小为2B 2av ＋R 0 D ．θ＝π3时，直杆受的安培力大小为3B 2av ＋R 012． (多选)如图所示，边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt (常量k ＞0)．回路中滑动变阻器R 的最大阻值为R 0，滑动片P 位于滑动变阻器中央，定值电阻R 1＝R 0、R 2＝R 02.闭合开关S ，电压表的示数为U ，不考虑虚线MN 右侧导体的感应电动势，则( )．答案 ACA ．R 2两端的电压为U 7B ．电容器的a 极板带正电C ．滑动变阻器R 的热功率为电阻R 2的5倍D ．正方形导线框中的感应电动势为kL 2知识点五：自感1．(多选)在如图所示的电路中，A1和A2是两个相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计．下列说法中正确的是()．答案ABA．合上开关S时，A2先亮，A1后亮，最后一样亮B．断开开关S时，A1和A2都要过一会儿才熄灭C．断开开关S时，A2闪亮一下再熄灭D．断开开关S时，流过A2的电流方向向右2、（单选）如图所示，线圈L的自感系数很大，且其电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，随着开关S闭合和断开的过程中，L1、L2的亮度变化情况是(灯丝不会断)()．答案D亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即不亮，A．S闭合，LL1逐渐变亮B．S闭合，L1亮度不变，L2很亮；S断开，L1、L2立即不亮C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即不亮，L1亮一下才灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2则逐渐变得更亮；S断开，L2立即熄灭，L1亮一下才灭3．（单选）如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡时刻断开S.下列表D的阻值．在t＝0时刻闭合开关S，经过一段时间后，在t＝t示A、B两点间电压U AB随时间t变化的图象中，正确的是()．答案B4．（单选）如图所示，A、B、C是3个完全相同的灯泡，L是一个自感系数较大的线圈(直流电阻可忽略不计)．则() 答案AA．S闭合时，A灯立即亮，然后逐渐熄灭B．S闭合时，B灯立即亮，然后逐渐熄灭C．电路接通稳定后，三个灯亮度相同D．电路接通稳定后，S断开时，C灯立即熄灭5．(多选)如图是研究通电自感实验的电路图，A1、A2是两个规格相同的小灯泡，闭合电键调节电阻R，使两个灯泡的亮度相同，调节可变电阻R1，使它们都正常发光，然后断开电键S.重新闭合电键S，则()．A．闭合瞬间，A1立刻变亮，A2逐渐变亮答案BCB．闭合瞬间，A2立刻变亮，A1逐渐变亮C．稳定后，L和R两端电势差一定相同D．稳定后，A1和A2两端电势差不相同6．(多选)如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的电灯，E是内阻不计的电源．t＝0时刻，闭合开关S，经过一段时间后，电路达到稳定，t1时刻断开开关S.I1、I2分别表示通过电灯D1和D2中的电流，规定图中箭头所示方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是()．答案AC知识点六：电磁感应图像问题1、（单选）如图，在水平面(纸面)内有三根相同的均匀金属棒ab、ac和MN，其中ab、ac在a点接触，构成“V”字型导轨．空间存在垂直于纸面的均匀磁场．用力使MN向右匀速运动，从图示位置开始计时，运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触．下列关于回路中电流i与时间t的关系图线，可能正确的是()．答案A2、（单选）如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B.一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置开始沿水平向右方向以速度v匀速穿过磁场区域，在图中线框A、B两端电压U AB与线框移动距离x的关系图象正确的是()．答案D3、（单选）将一段导线绕成图5甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反应F随时间t变化的图象是()．答案B4、（多选）如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流以顺时针方向为正、竖直边cd所受安培力的方向以水平向左为正．则下面关于感应电流i和cd边所受安培力F随时间t变化的图象正确的是()．答案AC5．(单选)如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压u为正，下列u ab---t图象可能正确的是() 答案C6．(单选)如图所示，一导体圆环位于纸面内，O 为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM 可绕O 转动，M 端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R .杆OM 以匀角速度ω逆时针转动，t ＝0时恰好在图示位置．规定从a 到b 流经电阻R 的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t ＝0开始转动一周的过程中，电流随ωt 变化的图象是( )．答案 C7．(单选)边长为a 的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直于框架平面向里的匀强磁场中．现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这一过程相符合的是( )．答案 B8． (单选)如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t 1、t 2分别表示线框ab 边和cd 边刚进入磁场的时刻．线框下落过程形状不变，ab 边始终保持与磁场水平边界线OO ′平行，线框平面与磁场方向垂直．设OO ′下方磁场区域足够大，不计空气的影响，则下列哪一个图象不可能反映线框下落过程中速度v 随时间t 变化的规律( )．答案 A9．(多选)一正方形金属线框位于有界匀强磁场区域内，线框平面与磁场垂直，线框的右边紧贴着磁场边界，如图甲所示．t ＝0时刻对线框施加一水平向右的外力F ，让线框从静止开始做匀加速直线运动穿过磁场，外力F 随时间t 变化的图象如图乙所示．已知线框质量m ＝1 kg 、电阻R ＝1 Ω，以下说法正确的是( )．A ．线框做匀加速直线运动的加速度为1 m/s 2 答案 ABCB ．匀强磁场的磁感应强度为2 2 TC ．线框穿过磁场的过程中，通过线框的电荷量为22 CD ．线框边长为1 m10、如图甲所示，空间存在一宽度为2L 的有界匀强磁场，磁场方向垂直纸面向里．在光滑绝缘水平面内有一边长为L 的正方形金属线框，其质量m ＝1 kg 、电阻R ＝4 Ω，在水平向左的外力F 作用下，以初速度v 0＝4 m/s 匀减速进入磁场，线框平面与磁场垂直，外力F 大小随时间t 变化的图线如图乙所示．以线框右边刚进入磁场时开始计时．(1)求匀强磁场的磁感应强度B ；(2)求线框进入磁场的过程中，通过线框的电荷量q ；(3)判断线框能否从右侧离开磁场？说明理由．答案 (1)0.33 T (2)0.75 C (3)不能；x ＝4 m<2L。

法拉第电磁感应定律『夯实基础知识』1、法拉第电磁感应定律：量的变化率成正比。

电路中感应电动势的大小，跟穿过这一电路的磁通在电磁感应现象中，??，其中n公式：为线圈的匝数。

nE＝t?法拉第电磁感应定律的理解??nE＝发生变（1当线圈面积）S不变，垂直于线圈平面的磁场B的两种基本形式：①t?SS?BB?不变，垂直于磁场发生变化时，的线圈面积S。

；②化时，当磁场B nEE＝n＝t?t???的大小φφ，（2）感应电动势的大小取决于穿过电路的磁通量的变化率与的大小及△t?没有必然联系。

?B??均匀变化，B为恒定（如：面积S不变，磁场S，或磁场B（3不变，面积）若k?tt????S?）也为变化量，，则感应电动势恒定。

若为变化量，则感应电动势E均匀变化，?k?t?t?????的极限值才等于瞬时感△t时间内平均感应电动势，当△t→0时，计算的是nEE＝n＝t??t应电动势。

???、磁通量、磁通量的变化、磁通量的变化率2??t?B为磁场1）磁通量是指穿过某面积的磁感线的条数，计算式为，其中θ（???sinBS＝S与线圈平面的夹角。

?，差量之磁磁通量与初状态的通量（2）磁通的变化圈指线中末状态的???12，计算磁通量以及磁通量变化时，要注意磁通量的正负。

???－＝?12??是描述磁通量变化快慢的物理量。

表示回路中（3）磁通量的变化率。

磁通量的变化率t????图象上某点切线的斜率。

平均感应电动势的大小，是与以及没有必然联系。

???t?t?、对公式E =Blv的研究3 1）公式的推导（的匀强磁场中，当棒以，强度垂直于磁场方向放在磁感强度为B取长度为1的导体棒ab、af=evB的作用，这将使的棒中自由电子就将受到洛仑兹力速度v做垂直切割磁感线运动时，b作用外又将受到电场力f两端分别积累起正、负电荷而在棒中形成电场，于是自由电子除受b b、小，棒两端积累的电荷继续增加，直至电场b两端积累的电荷少，电场弱，=eEf，开始af cc棒形成一个感应电abf力与洛仑兹力平衡：f=f。

高中物理之法拉第电磁感应定律知识点1电磁感应现象只要穿过闭合回路的磁通量发生变化，闭合回路中就有电流产生，这种利用磁场产生电流的现象叫做电磁感应。

产生的电流叫做感应电流；产生的电动势叫做感应电动势。

2产生感应电流的条件只要闭合回路中磁通量发生变化即△Φ≠0，闭合电路中就有感应电流产生．3磁通量变化的常见情况（Φ改变的方式）①线圈所围面积发生变化，闭合电路中的部分导线做切割磁感线运动导致Φ变化;其实质也是B不变而S增大或减小②线圈在磁场中转动导致Φ变化。

线圈面积与磁感应强度二者之间夹角发生变化。

如匀强磁场中转动的矩形线圈就是典型。

③B随t（或位置）变化,磁感应强度是时间的函数；或闭合回路变化导致Φ变化（Φ改变的结果）:磁通量改变的最直接的结果是产生感应电动势,若线圈或线框是闭合的，则在线圈或线框中产生感应电流，因此产生感应电流的条件就是：穿过闭合回路的磁通量发生变化。

4产生感应电动势的条件:无论回路是否闭合,只要穿过线圈的磁通量发生变化,线圈中就有感应电动势产生,产生感应电动势的那部分导体相当于电源.电磁感应现象的实质是产生感应电动势,如果回路闭合,则有感应电流,如果回路不闭合，则只能出现感应电动势，而不会形成持续的电流．我们看变化是看回路中的磁通量变化，而不是看回路外面的磁通量变化法拉第电磁感应定律1内容电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

发生电磁感应现象的这部分电路就相当于电源，在电源的内部电流的方向是从低电势流向高电势。

（即：由负到正）①表达式：=?（普适公式）ε∝（法拉第电磁感应定律）感应电动势取决于磁通量变化的快慢ΔB/Δt （即磁通量变化率）和线圈匝数n。

ΔB/Δt是磁场变化率2另一种特殊情况回路中的一部分导体做切割磁感线运动时, 且导体运动方向跟磁场方向垂直。

②E=BLv （垂直平动切割）L是导线的有效切割长度（v 为磁场与导体的相对切割速度）（B不动而导体动；导体不动而B运动）③E= nBSωsin（ωt+Φ）；Em＝nBSω（线圈与B⊥的轴匀速转动切割）n是线圈匝数注意（1）只适于导体切割磁感线的情况，求即时感应电动势（若v是平均速度则ε为平均值）；（2）B，L，v三者相互垂直；（3）对公式ε=BLvsinθ中的θ应理解如下：①当B⊥L，v⊥L时，θ为B和v间夹角，如图（a）；②当v⊥L，B⊥v时，θ为L和B间夹角；③当B⊥L，v⊥B时，θ为v和L间夹角。
