潜水排污泵施工安装需要注意那些要点

WQ系列潜水排污泵的安装与调试WQ系列潜水排污泵的安装与调试1、安装前：（1）必须详细阅读使用说明书，避免使用不当而损坏机器。

仔细检查水泵的选型是否正确，实际使用条件是否与规定的使用条件一致。

（2）清理水池或水道，检查进水池的最低水位是否满足设备的安装要求。

（3）应由一名合格电工，用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧，严禁用兆欧表检查控制电缆，避免损坏水泵内部的电器元件；而应用万用表检查控制电缆线。

（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。

如果电源离水泵的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。

（5）水泵配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新逐处紧固一次。

（6）水泵上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。

（7）水泵的接地线为双色线（黄/绿），为保证安全，必须连接牢靠。

（8）电线接法：四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）。

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）（9）检查电机的旋转方向。

在水泵初次安装启动前，或每次重新安装后，都应检查旋转方向。

检查方法是：瞬间启动水泵，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任意两相线的位置。

如果几台水泵连在同一控制柜或端子箱上，各台水泵必须单独进行检查。

（10）如使用浮球开关对水泵进行自动控制时，应根据水池的进水量与水泵的排水量，通过计算，按规定的水泵每小时最多启动次数确定浮球的开、停水泵的位置。

潜水排污泵施工方案1. 背景介绍潜水排污泵是一种用于排放污水或废水的设备，广泛应用于建筑工地、市政工程和工业企业等场所。

本文档旨在介绍潜水排污泵的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护。

2. 施工前准备在开始施工潜水排污泵之前，需要进行以下准备工作：•设计方案：根据具体场地和需求，制定潜水排污泵的设计方案，包括泵的型号、规格和布置等。

•施工材料和设备：准备好潜水排污泵及其配套设备，如输水管道、电缆、控制箱等。

同时，检查这些设备的完整性和工作状态。

•现场勘察：对施工场地进行勘察，了解场地的地形、土质和水位等情况，确保施工的顺利进行。

•安全措施：制定施工的安全措施和应急预案，确保施工过程中的安全。

3. 施工过程3.1 安装潜水排污泵1.将潜水排污泵降入井中，确保泵的位置准确定位，并将泵与输水管道连接。

2.检查泵的固定装置，确保泵固定牢固，避免在运行过程中出现松动。

3.安装泵的上升管道，将其连接到接收管道或生态池等位置。

3.2 连接电缆和控制箱1.将电缆从泵体中引出，并与控制箱中的电源线连接。

2.检查电缆的防水性能，确保电缆无损坏并正确连接。

3.安装控制箱，将电缆引入控制箱内，并根据需要进行电线的连接。

3.3 调试和测试1.启动潜水排污泵，检查泵的工作状态以及泵的进出口压力等参数。

2.进行泵的调试和测试，确保泵能正常运行并满足工作要求。

3.检查泵出口的排放情况，确保排放的污水或废水符合相关标准。

4. 施工后验收和维护4.1 验收1.进行潜水排污泵的验收，检查泵的施工是否符合设计要求，是否存在安全隐患。

2.按照相关标准和规定，检查泵的工作效果是否达到预期目标。

4.2 维护1.制定潜水排污泵的维护计划，包括定期检查、清洗和维修等。

2.定期对泵进行维护保养，清除污泥和杂物，检查电缆和控制箱的完整性。

3.处理泵在运行过程中出现的故障，及时维修或更换损坏的设备部件。

5. 总结本文档介绍了潜水排污泵的施工方案，以及施工前的准备工作、施工过程中的注意事项和施工后的验收和维护。

潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。

它的安装和施工直接关系到设备的运行效果和使用寿命。

本文档将介绍潜水排污泵的施工方案。

2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。

- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。

- 确定施工所需材料和工具，并进行采购和准备。

3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。

确保泵体稳固并与周围环境没有干扰。

3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。

在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。

- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。

- 检查连接处是否密封，以免发生泄漏。

3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。

3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。

2. 根据设备要求，连接电源线和控制线。

确保接线正确无误。

3. 安装电气控制盘和开关箱，并进行相应的调试和测试。

3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。

- 确保电气系统正常工作，各个开关和控制装置灵活可靠。

- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。

3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。

包括清理施工现场、整理施工资料等。

4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。

- 严格按照安全操作规程进行施工。

- 使用合适的个人防护装备，如护目镜、手套等。

潜水排污泵安装工艺
潜水排污泵是一种常用的污水处理设备，其安装前需要进行一些准备工作。

首先，需要检查潜水排污泵的规格和性能是否符合图纸和标书要求，同时检查设备相关的文件是否齐全。

其次，需要检查设备外表是否有变形或零件是否齐全。

此外，还需要复测土建工程的标高是否符合设计图纸要求，并检查所有埋件留孔是否符合安装条件。

在进行设备安装时，需要注意以下几点。

首先，潜水泵的位置偏差应控制在±10mm范围内，并安装泵底座，调整水平度偏差不大于1/1000.其次，弯座下法兰的垂直允许偏差应控制在1/1000，弯座上法兰的横向水平度偏差不大于1/1000.第三，水泵叶片外缘与壳体间的径向间隙应均匀，其间隙偏差值不大于产品技术规定40%。

第四，耦合装置与水泵出口法兰的连接应按制造厂规定的力矩扳手拧紧，连接必须牢靠，耦合装置应保证潜水泵放下时自动准确地连接。

第五，双导杆安装应保证相互平行垂直，平行度偏差不大于±2mm，垂直度偏差应小于1/1000，全长偏差值应不大于±3mm。

第六，双导杆安装后应确保潜水排污泵能顺利地吊上吊下。

第七，潜水泵电缆
应安装整齐、牢固、长度合适，不得有过量松驰而产生晃动，电缆外表面不得有任何裂痕、机械损伤现象。

第八，所有出水管道、弯管、过墙管道系统联接整齐，法兰处应联接紧密无间隙。

最后，潜水排污泵的绝缘应可靠，用1000V高阻表测得电缆示端绝缘电阻值不得小于5MΩ。

潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。

它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。

为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。

下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。

步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。

一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。

同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。

步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。

通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。

一般来说，控制器应安装在泵井或靠近其它设备的地方。

连接好电源和控制器后，检查一下控制器是否正常运行。

步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。

将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。

接下来，将泵与排水管道连接起来。

连接时要确保连接牢固，防止漏水。

同时，应在连接处使用密封胶圈，以防止污水泄漏。

步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。

确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。

这样可以防止水渗入电缆和控制器，保证安全运行。

步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。

首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。

调整控制器中的参数，以便根据实际需求控制泵的启动和停止。

步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。

检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。

为确保潜水排污泵安装质量和运行效果，特制定本施工方案。

二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。

2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。

3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。

三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。

（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。

（3）检查潜水排污泵型号、规格是否符合设计要求。

2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。

（2）确保基础混凝土强度达到设计要求。

（3）在基础混凝土上预埋地脚螺栓。

3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。

（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。

（3）用水平尺找平泵座，拧紧地脚螺栓。

4. 泵体及附件安装（1）将泵体固定在泵座上。

（2）安装出水管及附件，确保连接牢固。

（3）检查泵体、出水管及附件的密封性能。

5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。

（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。

（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。

四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。

2. 施工人员应具备相关技术和安全操作知识，确保施工安全。

3. 严格按照施工步骤进行操作，确保安装质量。

4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。

五、验收1. 施工完成后，由相关单位进行验收。

2. 验收合格后方可交付使用。

本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。

潜污泵安装方案1. 背景潜污泵是一种用于排除含有固体颗粒物的污水的设备。

它通常被广泛应用于城市排水系统、污水处理厂、工业废水处理过程以及建筑工地的污水处理等领域。

为了保证潜污泵的正常运行和有效排除污水，正确的安装方案是至关重要的。

本文将介绍潜污泵的安装要求和步骤，以及相关的注意事项，旨在帮助工程人员正确安装和维护潜污泵。

2. 安装要求在安装潜污泵之前，需要满足以下要求：•选择合适的安装位置，确保潜污泵能够顺畅运行，并且易于维护和维修。

•确保安装地点有足够的通风和排水条件，避免潜污泵运行过程中出现过热或积水的情况。

•安装之前，需要进行场地勘察，确定地面的平整度、沉降情况和地下设施的位置，以便进行合理的安装布局。

•确保潜污泵与该区域的供电系统和管道系统连接，以保证正常的供水和排水。

3. 安装步骤3.1 准备工作在安装潜污泵之前，需要准备以下工具和材料：•手持工具（如扳手、起子等）；•排水管道材料（如PVC管道、橡胶密封圈等）；•电缆和电缆保护管；•固定脚手架和支撑物。

3.2 安装潜污泵按照以下步骤进行潜污泵的安装：1.清洁安装区域，确保地面平整干净；2.按照泵的尺寸和重量选择适当的固定脚手架和支撑物，并进行固定；3.将潜污泵低于水位的一端放置在支撑物上，确保潜污泵的入口不被杂物阻塞；4.将潜污泵与电源和排水管道进行连接，使用橡胶密封圈确保连接处密封良好；5.安装并固定好所需的电缆和电缆保护管，确保电缆安全可靠，防止损坏和漏电；6.接通电源，测试潜污泵的工作状态。

3.3 安全事项在安装潜污泵时，需要注意以下安全事项：•在拆卸和安装潜污泵时，必须切断电源，并遵循相关的操作规程，确保人员的安全；•潜污泵的安装位置必须能够承受泵的重量，并具备良好的稳定性，以防止泵在运行过程中发生移动或倾斜的情况；•在接通电源之前，必须检查电缆和电缆保护管是否完好无损，以防止电路短路和漏电，造成意外事故；•在安装完成后，必须定期检查和维护潜污泵，及时清理泵体和排水管道，保证正常运行。

深潜污水泵安装工艺
深潜污水泵安装是一项关键的工艺，以下是一些安装指导和步骤。

1. 确定泵的位置：选择一个适当的位置来安装深潜污水泵。

确
保该位置靠近污水源，并且易于维护和修理。

2. 准备安装材料：确保准备好所需的安装材料，包括水泵、水
泵管道、支架、密封件等。

3. 安装泵支架：根据需要，使用支架将泵固定在所选的位置上。

确保支架稳固，能够承受泵的重量。

4. 连接管道：使用适当的连接件将水泵与进水管道和出水管道
连接起来。

确保管道连接紧固，以防止泄漏。

5. 密封连接处：使用密封件来确保泵与管道之间的连接处密封。

这将防止水泄漏和压力损失。

6. 验证安装：在安装完成后，进行一次验证测试，以确保泵正
常运行。

检查是否有任何泄漏或异常声音。

7. 进行调试：根据需要，调整泵的参数，如起动压力、停止压
力等。

确保泵在正常工作范围内运行。

以上是深潜污水泵安装的主要步骤和指导。

在进行安装工作时，一定要遵循相关的安全规范和操作指南。

如果有需要，总是参考具
体的安装手册，以确保正确安装和操作。

潜水排污泵安装与施工细节潜水排污泵安装;潜水排污泵的施工细节；水泵安装与施工细节分析。

—无负压设备安装1、水泵安装如图所示进行安装(1) 水泵安装前检查管口保护物和堵盖完好无损。

(2) 水泵联接管道的内部和管端清洗干净， 管中无杂物，密封面和螺纹不损伤， 管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接 头强 行连接管道。

(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与 管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或釆取必要措施，以防渣 物进入水泵。

(4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。

(5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指示正 常。

2、稳流罐安装如图所示进行安装加压水東.自来水管 电控柜预留孔)00八100*300 (1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有 关测量资料进行复核，对其数据进行复查。

(2) 设备基础的偏差应符合规范要求。

(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记 和记 录。

(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符 合要 求。

(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。

(6) 调整找正设备使其与基准标记重合，并加以固定。

二全自动潜水排污泵安装如图所示进行安装DNDN1匸10室内地坪立面图DN1LJMM C201安装前检查首先检查泵轴是否转动灵活，若发现泵轴转动不灵活，应排除故障后再安装其次检查进水胶管有无破损，如有开裂要及时粘补;再者检查各紧固螺栓有无松动，要拧紧松动的螺栓；最后检查潜水泵的电机绕组【电缆线绝缘电阻，只有不低于0 5兆欧才允许安装使用。

2正确配电电源线应按规定选用，电缆线要架空。

10KW以下的潜水泵可以直接启动，10KW以上的潜水泵应配备降压启动柜；电缆线需放入输水管法兰盘的凹槽内。

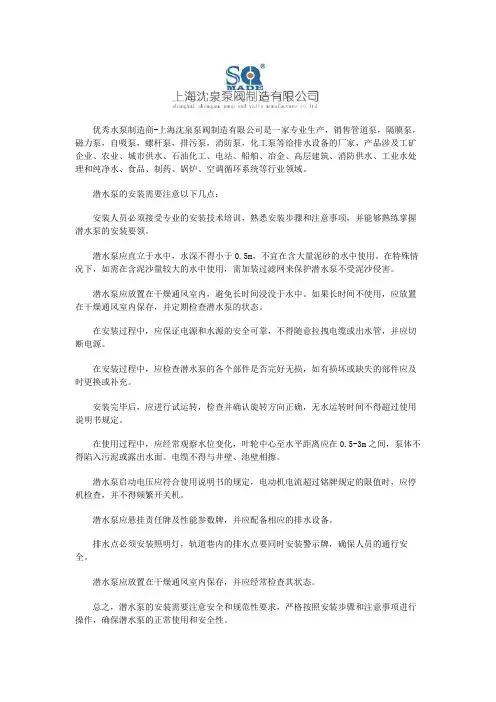

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

潜水泵的安装需要注意以下几点：安装人员必须接受专业的安装技术培训，熟悉安装步骤和注意事项，并能够熟练掌握潜水泵的安装要领。

潜水泵应直立于水中，水深不得小于0.5m，不宜在含大量泥砂的水中使用。

在特殊情况下，如需在含泥沙量较大的水中使用，需加装过滤网来保护潜水泵不受泥沙侵害。

潜水泵应放置在干燥通风室内，避免长时间浸没于水中。

如果长时间不使用，应放置在干燥通风室内保存，并定期检查潜水泵的状态。

在安装过程中，应保证电源和水源的安全可靠，不得随意拉拽电缆或出水管，并应切断电源。

在安装过程中，应检查潜水泵的各个部件是否完好无损，如有损坏或缺失的部件应及时更换或补充。

安装完毕后，应进行试运转，检查并确认旋转方向正确，无水运转时间不得超过使用说明书规定。

在使用过程中，应经常观察水位变化，叶轮中心至水平距离应在0.5-3m之间，泵体不得陷入污泥或露出水面。

电缆不得与井壁、池壁相擦。

潜水泵启动电压应符合使用说明书的规定，电动机电流超过铭牌规定的限值时，应停机检查，并不得频繁开关机。

潜水泵应悬挂责任牌及性能参数牌，并应配备相应的排水设备。

排水点必须安装照明灯，轨道巷内的排水点要同时安装警示牌，确保人员的通行安全。

潜水泵应放置在干燥通风室内保存，并应经常检查其状态。

总之，潜水泵的安装需要注意安全和规范性要求，严格按照安装步骤和注意事项进行操作，确保潜水泵的正常使用和安全性。

潜水泵安装方法一、基础安装设备到货后进行清点、检查、验收。

按图预埋基础，控制底座基础水平度0.1mm/m，平面位置±10mm，高程+20mm～-10mm。

二、导轨系统安装安装前检查预埋支撑埋件，安装时控制垂直度和开档，并按要求局部补涂防腐。

三、潜水泵吊装1、将潜水排污泵的密封电缆固定于专用电缆卷线器上，在吊装过程中，水泵的密封电缆始终应处于松弛状态，密封电缆不应承受拉力。

2、首先用起吊装置上的吊钩吊起潜水排污泵，放置至池口处位置；同时再次调整起吊装置上的吊钩的吊装中心线与潜排污泵的中山装中心线相重合；对正固定于潜水排污泵涡壳上支架上的导向滚轮与道轨系统上槽钢导轨槽，使其顺利进入；缓缓匀速的下放水泵。

专用电缆卷线器也应工作，随着潜水排污泵下降的节奏快慢而放下电缆。

当起吊钢丝绳的第一只高强度起重环到达极限位置时（池口位置或起吊孔位置），这时用池口（起吊孔）换钩装置钩套住高强度起重环，此时水泵设备的全部重量都承载在池口（起吊孔）换钩装置上，卸下起吊装置上的吊钩并向上回收，钩住第二节吊钢丝绳末端的高强度起重环，并使水泵的重量全部承载与吊装置上的吊钩，取走池口换钩装置，缓缓匀速的下放水泵，如此重复直至水泵自动耦合到位。

四、出水管路安装出水管平焊钢制管法兰最后焊接，以调整因基建造成的安装误差。

五、电气安装、调试与试运行1、将集水井内的所有杂物清理干净，检测集水井的最低水位高于水泵运行过程中的停水位。

低扬程情况尽量先运行深井泵，水位满足要求后再开启潜污泵。

检查集水井对外的过水通道是否全部关严，打开冲淤管阀门对集水井底部进行冲淤，冲淤工作结束后关闭阀门。

2、检查起动设备接线正确、起动装置是否灵活、触头接触是否良好、外壳是否可靠接地并予紧固，检查电机转向、电压、频率是否正确。

3、用兆欧表检查电机、电缆绝缘，不低于5兆欧。

4、手动启动水泵前，电控柜合闸送电自检。

5、起动时间7-10S，泵起动运行正常后，再缓慢开启闸阀，并同步观察压力和电流，直至最佳工况。

【知识点】潜水排污泵安装指南及维护保养常识环保查的这么严，今天就给大家讲一讲潜水排污泵安装指南及维护保养常识。

什么是潜水排污泵？潜污泵是潜水式的污水泵，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

有两种类型：AS、AV型潜水式排污泵。

潜水排污安装指南1、潜水排污泵包含泵头及潜水电机，安装潜水排污泵通常的做法是：先进行水泵基础施工，待水泵机组基础验收合格后，进行泵体及出水管、附件的安装。

2、潜水排污泵通常设置在集水井(坑)内，安装方法分成固定式安装与移动式安装两种形式。

移动式安装比较简单，常用于小型水泵的安装，出水管通常采用软管。

固定式安装较为复杂，该种安装方式通常用于带有自动耦合装置的较大型潜水泵。

其安装顺序是：浇注混凝土基础、导杆及泵座的安装、泵体的安装、出水管及附件的安装。

3、机组基础通常采用混泥土浇注，采用一次浇注法施工。

为保证基础承受较大的荷载，通常将基层做成上小下大的棱台形状，或与集水井(坑)地板浇成一体，基层顶面应水平，并预埋地脚螺栓。

4、导杆及排污泵座的安装：吊起泵体，缓慢下降至机组基础上，泵座上的螺栓孔正对基础上预埋的地脚螺栓，泵座用水平尺找平后，拧紧地脚螺栓。

导杆的底部与泵座采用螺纹、螺栓或插入式并联接，顶部与支撑架相连接，支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成。

5、泵体的安装：吊起泵体，将耦合装置(耦合装置、潜水泵及电机通常制成整套设备)放置到导杆内，使泵体沿着导杆缓慢下降，直到耦合装置与泵座上的出水弯管相连接，水泵出水管与出水弯管进口中心线重合。

6、出水管及附件的安装：水泵出水管与出水弯管采用法兰连接，出水管上的其他附件包括闸阀、膨胀节及逆止阀等采用法兰联接。

7、泵体进行检修时，人不必进入集水井(坑)内，可采用人工或机械的办法将泵体从集水井(坑)中用与泵体相连接的铁链提出。

根据泵体重量的大小及实际需求，提升支架可制成永久性支架或临时性支架两种。

住宅排水系统潜水排污泵安装施工工艺标准
1 工艺流程
安装准备——管道支架安装——管道安装——阀门、附件安装——潜污泵安装——管道与潜污泵出水口连接——单机调试
2工艺做法
2.1 管道安装：安装在污水池（集水坑）内的金属管材及金属构件表面先刷防锈漆两遍、再刷沥青漆两遍；池外金属管材及金属构件先刷防锈漆两遍、再刷面漆两遍。

2.2 潜污泵安装：潜污泵的运行由污水池（集水坑）液位自动控制，安装在污水池、集水坑内的液位自动控制装置应尽可能远离进水口。

2.3 管道与潜污泵出水口连接：潜污泵排出管管材由设计定，管材及管件承压能力不应小于0.6Mpa。

2.4 单机调试：
a）运行前检查：防水到相应潜污泵集水坑内，水位升高至高于停泵限位液面时，手动启动水泵，检查液面是否下降，若不下降，说明水泵接线顺序接反，调换接线后，重新启动水泵。

b）运行检查：再次启动水泵，做短时间试运行，时间不超过1分钟，检查水泵运行有无声响，紧固部分有无松动，并记录水泵的启动电流和工作电流，核查是否符合规范要求。

3 质量标准
3.1 池底应有不小于0.01的坡度坡向潜污泵散水口。

3.2 水泵的管口与管道连接严密，无漏水现象。

3.3 水泵安装完毕后，要把电源线和控制线拿出集水坑，防止电缆受潮。

潜水排污泵安装左视图潜水排污泵安装效果图。

潜式排污泵安装与调试方案潜式排污泵为成套装置，由出水弯、自耦合底座、导向杆、提升链、水下电缆等组成。

一、泵安装一般要求1、整体安装的泵，纵向安装水平偏差不大于0.05/1000，横向安装水平偏差不大于0.10/1000，并在泵的进出口法兰面或其它水平面上进行测量。

2、驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时，两串联轴器的径向位移、端面间隙、轴线倾斜应符合设备技术文件或规范的规定。

3、吸入、输出管道要有各自的支架，泵不得直接承受管道的重量。

4、管道与泵连接后，不得在其上进行焊接和气割；当需焊接和气割时，拆下管道或采取必要的措施，防止焊渣进入泵内。

5、管道与泵连接后，复检泵的原找正精度，当发现由于管道连接引起偏差时，须调整管道。

6、润滑、密封、冷却等系统的管道清冼洁净，保持畅通。

泵的试运转在其各附属系统单独试运转正常后进行。

泵试运转前盘车应灵活、无异常现象。

7、泵的试运转介质或代用介质符合设计要求。

二、潜式排污泵安装方法1、潜式排污泵装置采用潜水电机与泵体直联的立式安装型式，由泵壳和叶轮组成，通过电动葫芦、吊链沿导杆（或导向筒）升降，下降时能与联接座自动耦合。

2、潜式排污泵安装前，不得提前撕离为防止部件损坏而包装的防护粘贴。

3、安装技术要求（1）潜式排污泵安装时，其安装位置和标高符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于±30mm。

（2）潜式排污泵底座应调整水平，其水平度不大于1/1000。

（3）双导杆安装必须平行且垂直，其平行偏差小于±2mm，垂直度偏差应小于1/1000，全长偏差不得大于3mm。

（4）潜式排污泵出水配管法兰面应平直。

4、潜式排污泵安装检验项目允许偏差及质量要求见下表：三、调试和试运行1、泵安装后，承包商应按技术指标进行检验，并符合设计要求。

2、带负荷运转2小时（根据进水池的水位确定运行时间），检测其流量、扬程及效率是否符合设计要求。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家就来为大家简单的讲解下潜水排污泵安装尺寸图及安装注意事项，大家请跟着小编一起来看看吧。

潜水排污泵安装尺寸图：
潜水排污泵安装注意事项：
1、潜水排污泵采用液位自动控制装置进行自动控制。

液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。

安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

2、单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。

3、根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、钢塑复合管等。

管材和管件的承压能力不应小于0.6MPa。

4、用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。

5、在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。

建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

潜水潜污泵安装技术交底
潜水潜污泵是一种用于排除底泥、污水、油污等污染物质的特殊泵浦设备。

本技术交底旨在介绍潜水潜污泵的安装方法和注意事项。

安装前准备
在安装潜水潜污泵之前，请确保以下事项已完成：
1. 潜水潜污泵的选型和购买已完成；
2. 安装位置已经确定，并确保有足够的空间和支撑设施；
3. 确定好泵体与进出水管道的连接方式；
4. 准备安装所需的工具和材料。

安装步骤
1. 将潜水潜污泵放置在预定的安装位置上，并确保泵体和底部基础之间的密封垫齐平。

2. 将进水管道与泵体连接，确保连接处密封可靠，不漏水。

3. 将出水管道与泵体连接，同样要确保连接处密封可靠，不漏水。

4. 检查整个管道系统是否有漏水情况，必要时进行修正和调整。

5. 接通电源，测试潜水潜污泵的运行情况。

确保泵体运转正常，并注意是否有异常噪声或振动。

注意事项
在安装潜水潜污泵时，需注意以下事项：
1. 操作人员应具备相关安装经验和技能，遵守相关安全规范。

2. 泵体和管道连接处应采用合适的密封材料，确保密封可靠，
防止漏水。

3. 使用电源时，必须符合安全用电要求，确保电气接线可靠，
避免发生短路等意外情况。

4. 在安装过程中，遵循潜水潜污泵的说明书和使用手册，按步
骤进行操作。

5. 完成安装后，定期检查泵体和管道的工作状态，进行维护和
清洁，确保正常运行。

以上是潜水潜污泵安装技术交底的内容，希望能对安装人员有所帮助。

如有其他问题，请咨询相关专业人员。

潜水泵的安装标准和注意事项及操作规程潜水泵的安装标准和注意事项潜水泵，就是指深井提水的设备。

使用时，整个机组可潜入水中工作。

现已广泛应用于生活用水、矿山抢险、工业冷却、农田浇灌、海水提升、轮船调载等领域。

下面我就来为大家介绍一下潜水泵的安装标准以及使用注意事项。

潜水泵的安装标准1、排水管路敷设时，与缆线同侧时，低于缆线300mm，严禁使用规格小于水泵出口的管路连接。

2、潜水泵必需加设网箱，网箱的大小为：宽度大于水泵直径300mm，高度不小于水泵高度的1/2，网箱使用40×4mm角铁加工框架，底部用薄钢板、侧部用20mm×20mm钢丝网制作防护网。

3、潜水泵应挺立放置，正常排水时水泵底座离泵坑底板的高度不小于200mm。

4、缆线必需吊挂整齐，附有标识牌。

5、操作按钮使用绝缘板固定在距潜水泵不超过10m的距离；若潜水泵使用80开关掌控时，距潜水泵不超过20m。

6、潜水泵必需悬挂责任牌及性能参数牌。

7、排水点必需安装照明灯，轨道巷内的排水点要同时安装警示牌，确保人员的通行安全。

8、采掘工作面的泵坑蓄水本领无法充分时应搭设平台，平台的宽度不得小于2m，高于水面200m。

9、泵窝大小：排水本领小于20立方米/每小时潜水泵，泵窝蓄水本领不小于2立方米。

排水本领20—40立方米/每小时潜水泵，泵窝蓄水本领不小于4立方米。

潜水泵使用注意事项1、忌不接地潜水泵实行保护接地是国家强制性标准的要求。

只有实行保护接地，才能确保使用时的人身安全。

假如没有保护接地，一旦外壳漏电，就造成潜水泵出水口处的水及抽水的水面带电，危及人畜安全，同时挥霍大量电能。

若将潜水泵的金属外壳与符合国家标准的接地体（接地电阻不大于4Ω）接地连接，当潜水泵外壳漏电时，电流经潜水泵金属外壳、保护接地线、接地体、大地、变压器的工作接地线和电源形成一个闭合回路，当漏电流过大时，特别是火线碰壳时，就能使潜水泵的保护装置动作（熔断器熔断或空气开关跳闸），切断漏电潜水泵的电源。

潜水排污泵安装注意事项
潜水排污泵安装注意事项
潜水排污泵是潜水式的污水泵，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

潜水排污泵安装注意事项：
1、确认正确的电机的旋转方向
应搞清电机的旋转方向，现在有许多类型的高扬程潜水泵正转和反转时皆可出水，但反转时出水量小、电流大，其反转时间长了会损坏电机绕组。

2、电缆线安装与潜水泵的绝缘电阻要求
安装潜水泵时，电缆线要架空，电源线不要太长。

潜水泵下水或提出时切勿使电缆受力，以免引起电源线断裂。

潜水泵工作时不要沉入泥中，否则会导致电机散热不良而烧坏电机绕组。

3、避免频繁开关
不要频繁地开关潜水泵，这是因为电泵停转时会产生回流，若立即开机，会使电机负载启动，导致启动电流过大而烧坏绕组。

由于启动时电流很大，频繁启动也会烧坏潜水泵电动机绕组。

4、当潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置；当提升含较多纤维物污水时，宜采用大通道潜水排污泵。

5、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。
