连杆浮球液位计的故障检查及维修

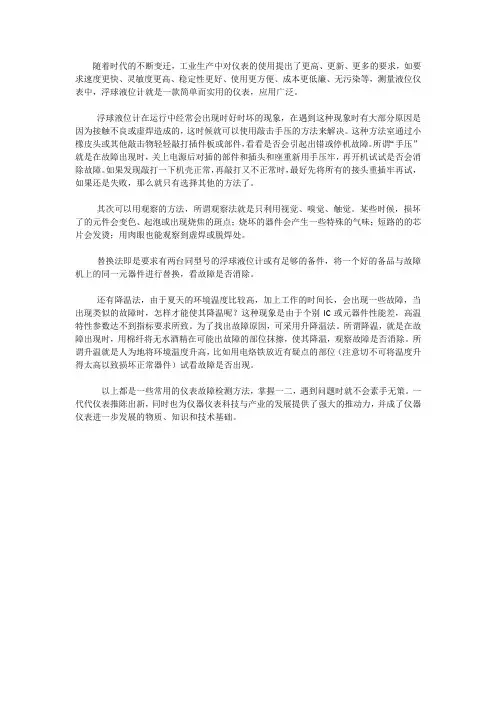

随着时代的不断变迁，工业生产中对仪表的使用提出了更高、更新、更多的要求，如要求速度更快、灵敏度更高、稳定性更好、使用更方便、成本更低廉、无污染等，测量液位仪表中，浮球液位计就是一款简单而实用的仪表，应用广泛。

浮球液位计在运行中经常会出现时好时坏的现象，在遇到这种现象时有大部分原因是因为接触不良或虚焊造成的，这时候就可以使用敲击手压的方法来解决。

这种方法室通过小橡皮头或其他敲击物轻轻敲打插件板或部件，看看是否会引起出错或停机故障。

所谓“手压”就是在故障出现时，关上电源后对插的部件和插头和座重新用手压牢，再开机试试是否会消除故障。

如果发现敲打一下机壳正常，再敲打又不正常时，最好先将所有的接头重插牢再试，如果还是失败，那么就只有选择其他的方法了。

其次可以用观察的方法，所谓观察法就是只利用视觉、嗅觉、触觉。

某些时候，损坏了的元件会变色、起泡或出现烧焦的斑点；烧坏的器件会产生一些特殊的气味；短路的的芯片会发烫；用肉眼也能观察到虚焊或脱焊处。

替换法即是要求有两台同型号的浮球液位计或有足够的备件，将一个好的备品与故障机上的同一元器件进行替换，看故障是否消除。

还有降温法，由于夏天的环境温度比较高，加上工作的时间长，会出现一些故障，当出现类似的故障时，怎样才能使其降温呢？这种现象是由于个别IC或元器件性能差，高温特性参数达不到指标要求所致。

为了找出故障原因，可采用升降温法。

所谓降温，就是在故障出现时，用棉纤将无水酒精在可能出故障的部位抹擦，使其降温，观察故障是否消除。

所谓升温就是人为地将环境温度升高，比如用电烙铁放近有疑点的部位（注意切不可将温度升得太高以致损坏正常器件）试看故障是否出现。

以上都是一些常用的仪表故障检测方法，掌握一二，遇到问题时就不会素手无策。

一代代仪表推陈出新，同时也为仪器仪表科技与产业的发展提供了强大的推动力，并成了仪器仪表进一步发展的物质、知识和技术基础。

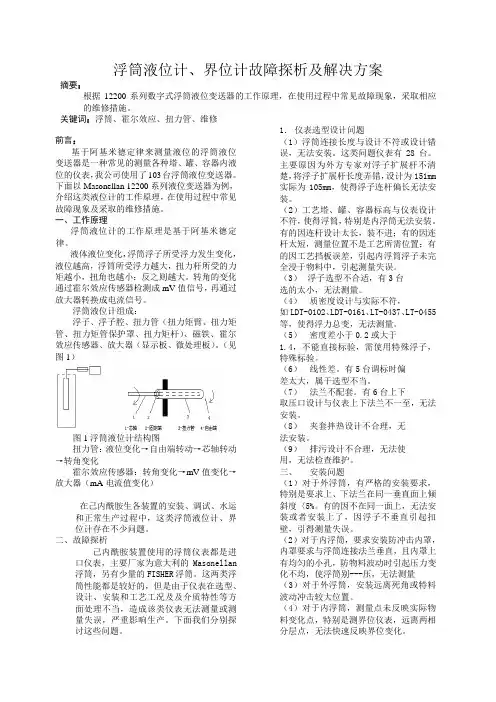

浮筒液位计、界位计故障探析及解决方案摘要：根据12200系列数字式浮筒液位变送器的工作原理，在使用过程中常见故障现象，采取相应的维修措施。

关键词：浮筒、霍尔效应、扭力管、维修前言：基于阿基米德定律来测量液位的浮筒液位变送器是一种常见的测量各种塔、罐、容器内液位的仪表，我公司使用了103台浮筒液位变送器。

下面以Masonellan 12200系列液位变送器为例，介绍这类液位计的工作原理，在使用过程中常见故障现象及采取的维修措施。

一、工作原理浮筒液位计的工作原理是基于阿基米德定律。

液体液位变化，浮筒浮子所受浮力发生变化，液位越高，浮筒所受浮力越大，扭力杆所受的力矩越小，扭角也越小；反之则越大。

转角的变化通过霍尔效应传感器检测成mV值信号，再通过放大器转换成电流信号。

浮筒液位计组成：浮子、浮子腔、扭力管（扭力矩臂、扭力矩管、扭力矩管保护罩、扭力矩杆）、磁铁、霍尔效应传感器、放大器（显示板、微处理板）。

（见图1）图1浮筒液位计结构图扭力管：液位变化→自由端转动→芯轴转动→转角变化霍尔效应传感器：转角变化→mV值变化→放大器（mA电流值变化）在己内酰胺生各装置的安装、调试、水运和正常生产过程中，这类浮筒液位计、界位计存在不少问题。

二、故障探析己内酰胺装置使用的浮筒仪表都是进口仪表，主要厂家为意大利的Masonellan浮筒，另有少量的FISHER浮筒。

这两类浮筒性能都是较好的，但是由于仪表在选型、设计、安装和工艺工况及及介质特性等方面处理不当，造成该类仪表无法测量或测量失误，严重影响生产。

下面我们分别探讨这些问题。

1．仪表选型设计问题（1）浮筒连接长度与设计不符或设计错误，无法安装。

这类问题仪表有28台。

主要原因为外方专家对浮子扩展杆不清楚，将浮子扩展杆长度弄错，设计为151mm 实际为105mm，使得浮子连杆偏长无法安装。

（2）工艺塔、罐、容器标高与仪表设计不符，使得浮筒，特别是内浮筒无法安装。

有的因连杆设计太长，装不进；有的因连杆太短，测量位置不是工艺所需位置；有的因工艺挡板误差，引起内浮筒浮子未完全浸于物料中，引起测量失误。

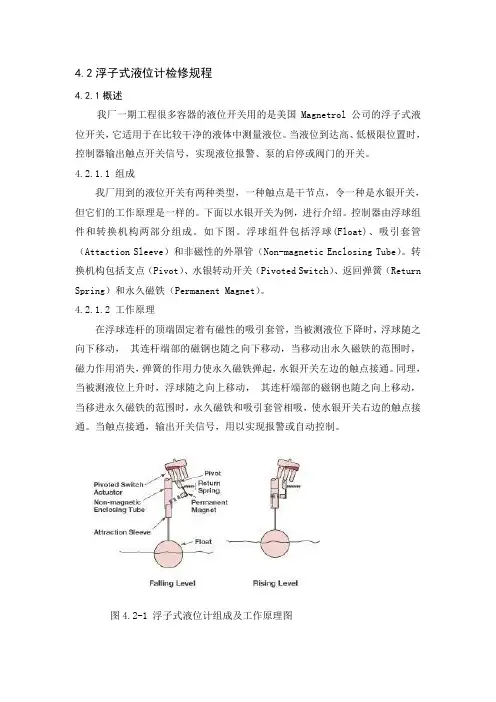

4.2浮子式液位计检修规程4.2.1概述我厂一期工程很多容器的液位开关用的是美国Magnetrol公司的浮子式液位开关，它适用于在比较干净的液体中测量液位。

当液位到达高、低极限位置时，控制器输出触点开关信号，实现液位报警、泵的启停或阀门的开关。

4.2.1.1 组成我厂用到的液位开关有两种类型，一种触点是干节点，令一种是水银开关，但它们的工作原理是一样的。

下面以水银开关为例，进行介绍。

控制器由浮球组件和转换机构两部分组成。

如下图。

浮球组件包括浮球(Float)、吸引套管（Attaction Sleeve）和非磁性的外罩管（Non-magnetic Enclosing Tube）。

转换机构包括支点（Pivot）、水银转动开关（Pivoted Switch）、返回弹簧（Return Spring）和永久磁铁（Permanent Magnet）。

4.2.1.2 工作原理在浮球连杆的顶端固定着有磁性的吸引套管，当被测液位下降时，浮球随之向下移动，其连杆端部的磁钢也随之向下移动，当移动出永久磁铁的范围时，磁力作用消失，弹簧的作用力使永久磁铁弹起，水银开关左边的触点接通。

同理，当被测液位上升时，浮球随之向上移动，其连杆端部的磁钢也随之向上移动，当移进永久磁铁的范围时，永久磁铁和吸引套管相吸，使水银开关右边的触点接通。

当触点接通，输出开关信号，用以实现报警或自动控制。

图4.2-1 浮子式液位计组成及工作原理图非磁性的外罩管管使得转换机构与浮球间无机械联系，与被测液体完全隔离，不至于因为介质中的杂质阻碍转换机构的动作动作，因此，动作灵活，工作可靠，使用寿命长。

4.2.2 设备规范4.2.2.1 规格型号：Model No. B73-1B30-BNPINPUT:120VAC,50/60HzOUTPUT：15AMPSAMB TEMP: -40-160FMAX Pressure ：300PsiG@100F4.2.2.2 规格型号：Model No. B40-5C20-3NBINPUT:120VAC,50/60HzOUTPUT：15AMPSAMB TEMP: -40-160FMAX Pressure ：300PsiG@100F4.2.3 检修周期随机组的大、小修检修。

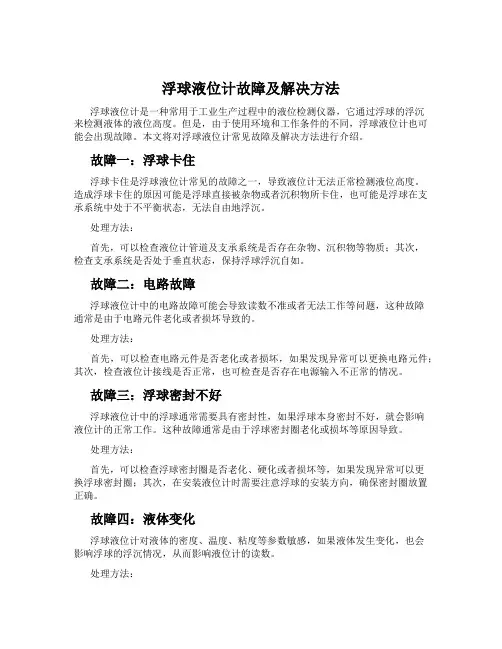

浮球液位计故障及解决方法浮球液位计是一种常用于工业生产过程中的液位检测仪器，它通过浮球的浮沉来检测液体的液位高度。

但是，由于使用环境和工作条件的不同，浮球液位计也可能会出现故障。

本文将对浮球液位计常见故障及解决方法进行介绍。

故障一：浮球卡住浮球卡住是浮球液位计常见的故障之一，导致液位计无法正常检测液位高度。

造成浮球卡住的原因可能是浮球直接被杂物或者沉积物所卡住，也可能是浮球在支承系统中处于不平衡状态，无法自由地浮沉。

处理方法：首先，可以检查液位计管道及支承系统是否存在杂物、沉积物等物质；其次，检查支承系统是否处于垂直状态，保持浮球浮沉自如。

故障二：电路故障浮球液位计中的电路故障可能会导致读数不准或者无法工作等问题，这种故障通常是由于电路元件老化或者损坏导致的。

处理方法：首先，可以检查电路元件是否老化或者损坏，如果发现异常可以更换电路元件；其次，检查液位计接线是否正常，也可检查是否存在电源输入不正常的情况。

故障三：浮球密封不好浮球液位计中的浮球通常需要具有密封性，如果浮球本身密封不好，就会影响液位计的正常工作。

这种故障通常是由于浮球密封圈老化或损坏等原因导致。

处理方法：首先，可以检查浮球密封圈是否老化、硬化或者损坏等，如果发现异常可以更换浮球密封圈；其次，在安装液位计时需要注意浮球的安装方向，确保密封圈放置正确。

故障四：液体变化浮球液位计对液体的密度、温度、粘度等参数敏感，如果液体发生变化，也会影响浮球的浮沉情况，从而影响液位计的读数。

处理方法：首先，可以根据液体参数情况重新进行液位计校准；其次，考虑是否更换液体或者液体容器。

总结：浮球液位计在使用过程中可能会出现多种故障，需要针对不同的故障情况进行不同的处理方法。

通过加强液位计的日常维护和保养，可以有效降低故障率。

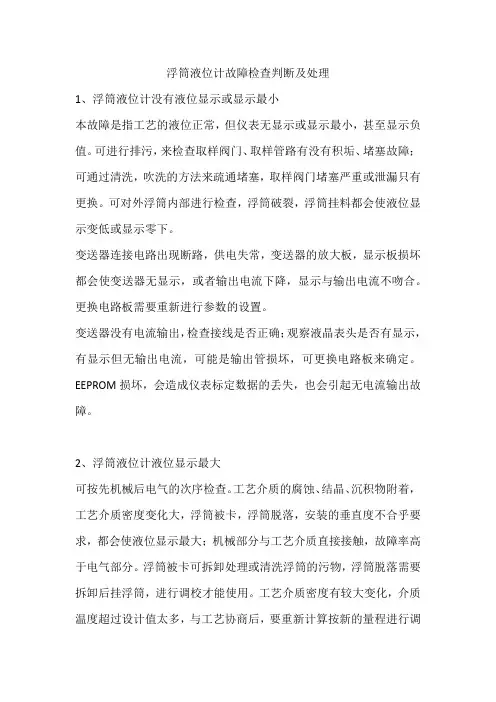

浮筒液位计故障检查判断及处理1、浮筒液位计没有液位显示或显示最小本故障是指工艺的液位正常，但仪表无显示或显示最小，甚至显示负值。

可进行排污，来检查取样阀门、取样管路有没有积垢、堵塞故障；可通过清洗，吹洗的方法来疏通堵塞，取样阀门堵塞严重或泄漏只有更换。

可对外浮筒内部进行检查，浮筒破裂，浮筒挂料都会使液位显示变低或显示零下。

变送器连接电路出现断路，供电失常，变送器的放大板，显示板损坏都会使变送器无显示，或者输出电流下降，显示与输出电流不吻合。

更换电路板需要重新进行参数的设置。

变送器没有电流输出，检查接线是否正确；观察液晶表头是否有显示，有显示但无输出电流，可能是输出管损坏，可更换电路板来确定。

EEPROM损坏，会造成仪表标定数据的丢失，也会引起无电流输出故障。

2、浮筒液位计液位显示最大可按先机械后电气的次序检查。

工艺介质的腐蚀、结晶、沉积物附着，工艺介质密度变化大，浮筒被卡，浮筒脱落，安装的垂直度不合乎要求，都会使液位显示最大；机械部分与工艺介质直接接触，故障率高于电气部分。

浮筒被卡可拆卸处理或清洗浮筒的污物，浮筒脱落需要拆卸后挂浮筒，进行调校才能使用。

工艺介质密度有较大变化，介质温度超过设计值太多，与工艺协商后，要重新计算按新的量程进行调校使用。

确定机械部分没有问题，可对变送器的供电、零点、量程进行检查，零点是否有漂移或偏高现象，量程设置是否正确，可测量变送器输出电流来判断变送器，安全栅是否正常.3、浮筒液位计液位显示偏高或偏低液位显示有偏差时，用手操器检查变送器的参数设置是否正确，浮筒液位计显示有偏差，很多时候与所测介质有关，介质密度变化与设计、设定值相差较大，液位显示值就会不准。

有的气体、汽油等介质含硫量较高，易在浮筒吊杆处结晶或结块造成测量不准。

信号线路的原因引起DCS液位显示偏高或偏低，其现象是浮筒液位计与就地液位计的显示是对应的，但DCS的液位显示偏差较大，这类故障很多是由于信号线路的接线端子，分线箱端子进水使信号线对地的绝缘电阻下降，或使信号线正负极间的绝缘电阻下降；严重导致信号线接地，信号线间的短路故障；信号分流会使DCS的显示比现场仪表偏低，引入了地电流干扰会使DCS的显示偏高。

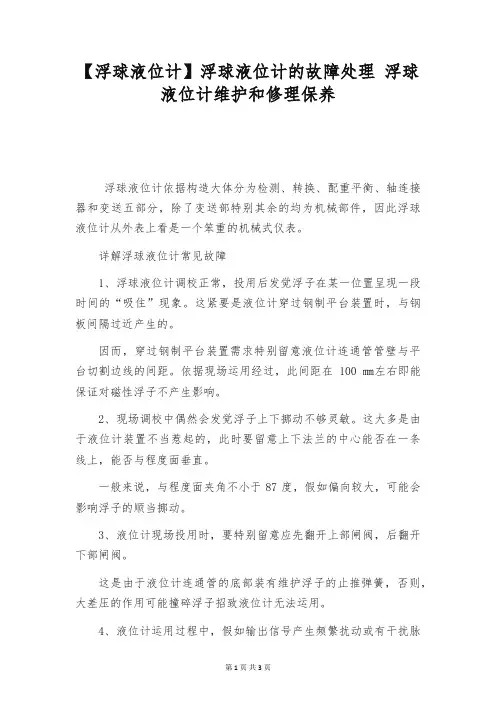

【浮球液位计】浮球液位计的故障处理浮球液位计维护和修理保养浮球液位计依据构造大体分为检测、转换、配重平衡、轴连接器和变送五部分，除了变送部特别其余的均为机械部件，因此浮球液位计从外表上看是一个笨重的机械式仪表。

详解浮球液位计常见故障1、浮球液位计调校正常，投用后发觉浮子在某一位置呈现一段时间的“吸住”现象。

这紧要是液位计穿过钢制平台装置时，与钢板间隔过近产生的。

因而，穿过钢制平台装置需求特别留意液位计连通管管壁与平台切割边线的间距。

依据现场运用经过，此间距在100㎜左右即能保证对磁性浮子不产生影响。

2、现场调校中偶然会发觉浮子上下挪动不够灵敏。

这大多是由于液位计装置不当惹起的，此时要留意上下法兰的中心能否在一条线上，能否与程度面垂直。

一般来说，与程度面夹角不小于87度，假如偏向较大，可能会影响浮子的顺当挪动。

3、液位计现场投用时，要特别留意应先翻开上部闸阀，后翻开下部闸阀。

这是由于液位计连通管的底部装有维护浮子的止推弹簧，否则，大差压的作用可能撞碎浮子招致液位计无法运用。

4、液位计运用过程中，假如输出信号产生频繁扰动或有干扰脉冲，就要检查信号电缆屏蔽层能否牢靠接地，工作接是电阻能否充分恳求。

假使干扰仍旧没有完整消弭，可用信号隔离器来处理。

5、液位计投用一段时间后，呈现浮子难以浮起且浮子挪动不灵敏的情形。

这根本上是由于磁性浮子上沾有铁屑或其他污物形成的。

可先排空介质，再取出浮子，消弭磁性浮子上沾有的铁屑或其他污物即可。

6、液位计运用时特别要留意，千万不要用强磁铁在连通管外上下拉动浮子停止检查，否则会招致磁性浮子磁化而改动极性，以至会使浮子磁性减弱，致使难以正常工作。

浮球液位计的测量原理浮球液位计是一种恒浮力式液位计，其基于阿基米德原理制造而成，核心部件是一个中空的金属球。

运行中金属球始终漂流在被测液体的液面之上，金属球高度即是液体的高度。

通过一些机械构造把金属球的位置高度延长到塔器外部，在使用仪表检测设备把机械的物理量的变化转换为能够远传的电信号，实现了浮球高度的检测即被测液位的高度。

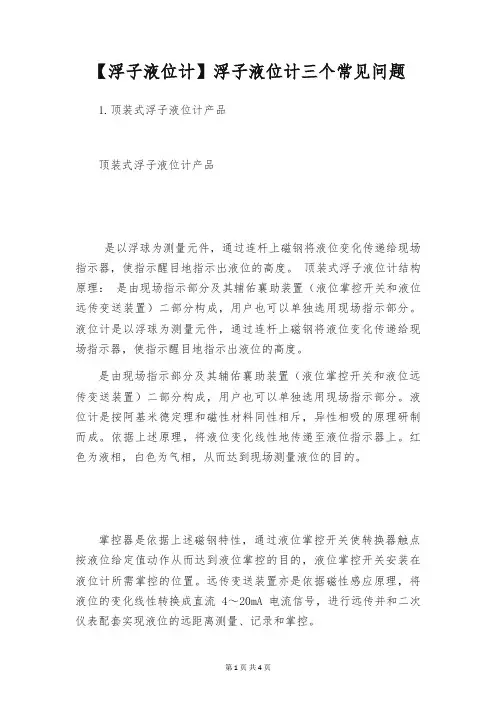

【浮子液位计】浮子液位计三个常见问题1.顶装式浮子液位计产品顶装式浮子液位计产品是以浮球为测量元件，通过连杆上磁钢将液位变化传递给现场指示器，使指示醒目地指示出液位的高度。

顶装式浮子液位计结构原理：是由现场指示部分及其辅佑襄助装置（液位掌控开关和液位远传变送装置）二部分构成，用户也可以单独选用现场指示部分。

液位计是以浮球为测量元件，通过连杆上磁钢将液位变化传递给现场指示器，使指示醒目地指示出液位的高度。

是由现场指示部分及其辅佑襄助装置（液位掌控开关和液位远传变送装置）二部分构成，用户也可以单独选用现场指示部分。

液位计是按阿基米德定理和磁性材料同性相斥，异性相吸的原理研制而成。

依据上述原理，将液位变化线性地传递至液位指示器上。

红色为液相，白色为气相，从而达到现场测量液位的目的。

掌控器是依据上述磁钢特性，通过液位掌控开关使转换器触点按液位给定值动作从而达到液位掌控的目的，液位掌控开关安装在液位计所需掌控的位置。

远传变送装置亦是依据磁性感应原理，将液位的变化线性转换成直流4～20mA电流信号，进行远传并和二次仪表配套实现液位的远距离测量、记录和掌控。

列顶（底）装式磁性浮子液位计可以和本公司生产的液位掌控开关和液位远传变送装置配套使用，可实现液位的上、下极限报警及限位掌控，液位远传变送器装置可将液位变化转换成4～20mA线性电流信号，实现远距离的指示、检测、掌控和记录。

2.磁性浮子液位计的故障处理磁性浮子液位计是液位计常用产品类型，具有显示直观、不需电源、维护量小、维护和修理费用低等优点，是玻璃板液位计更新换代的升级产品。

磁性浮子液位计日常故障分析：1、磁性浮子液位计调校正常，投用后发觉浮子在某一位置显现一段时间的“吸住”现象。

这紧要是液位计穿过钢制平台安装时，与钢板距离过近产生的。

因此，穿过钢制平台安装需要特别注意液位计连通管管壁与平台切割边线的间距。

依据现场使用阅历，此间距在100㎜左右即能保证对磁性浮子不产生影响。

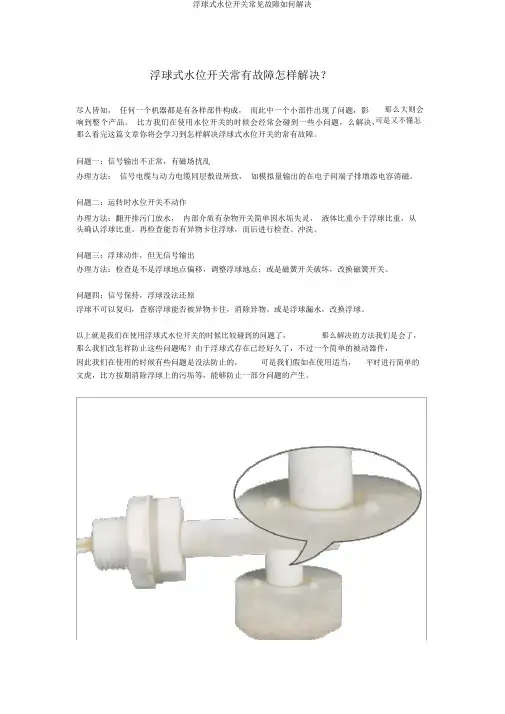

浮球式水位开关常有故障怎样解决？尽人皆知，任何一个机器都是有各样部件构成，而此中一个小部件出现了问题，影响到整个产品。

比方我们在使用水位开关的时候会经常会碰到一些小问题，么解决，那么看完这篇文章你将会学习到怎样解决浮球式水位开关的常有故障。

那么大则会可是又不懂怎问题一：信号输出不正常，有磁场扰乱办理方法：信号电缆与动力电缆同层敷设所致，如模拟量输出的在电子间端子排增添电容消磁。

问题二：运转时水位开关不动作办理方法：翻开排污门放水，内部介质有杂物开关简单因水垢失灵，液体比重小于浮球比重，从头确认浮球比重。

再检查能否有异物卡住浮球，而后进行检查、冲洗。

问题三：浮球动作，但无信号输出办理方法：检查是不是浮球地点偏移，调整浮球地点；或是磁簧开关破坏，改换磁簧开关。

问题四：信号保持，浮球没法还原浮球不可以复归，查察浮球能否被异物卡住，消除异物。

或是浮球漏水，改换浮球。

以上就是我们在使用浮球式水位开关的时候比较碰到的问题了，那么解决的方法我们是会了，那么我们改怎样防止这些问题呢？由于浮球式存在已经好久了，不过一个简单的被动器件，因此我们在使用的时候有些问题是没法防止的，可是我们假如在使用适当，平时进行简单的文虎，比方按期消除浮球上的污垢等，能够防止一部分问题的产生。

我们都知道此刻科技发展快速，不创新，永久止步不前的产品都是会被裁减的。

关于浮球式的不可以使用在粘稠物件、含杂质液体等，以及浮子易卡死不动作等问题，而光电式液位传感则不会有这些问题，且光电式液位传感的外观设计防止了浮球卡死、水垢累积的问题。

同光阴电式水位开关的安装工艺更简单，更能节俭人工成本。

浮子式水位开关的液位会有很大的限制，而光电式水位开关不存在此限制。

除此以外，光电式水位开关还有寿命长、稳固性强、后期保护简单的长处。

把光电式液位开关安装于机器水箱的底部，当水位下降至低位时，光电式液位开关会给出信号提示缺水状态，进而设施停止工作，会自动进入加水的状态；安装在侧面，当加水到必定的地点，光电式液位开关也会给出信号，进而设施停止加水工作，防备水满溢出。

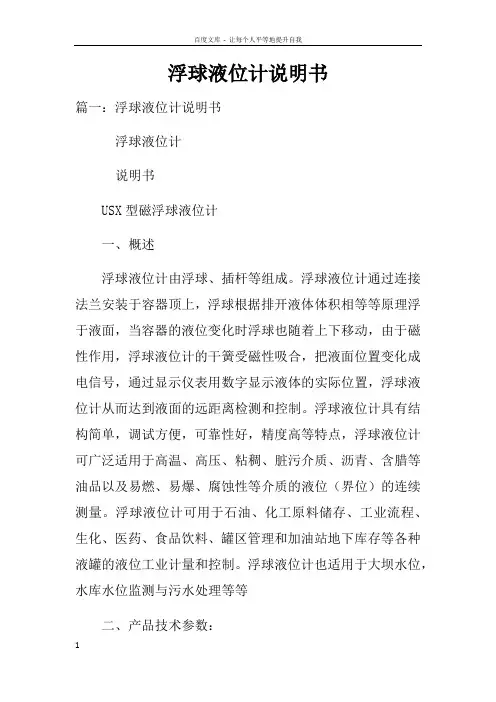

浮球液位计说明书篇一：浮球液位计说明书浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。

浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。

浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。

浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm(界面介质密度差≥0.1g/cm) 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。

标记为：USX2-2200/XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。

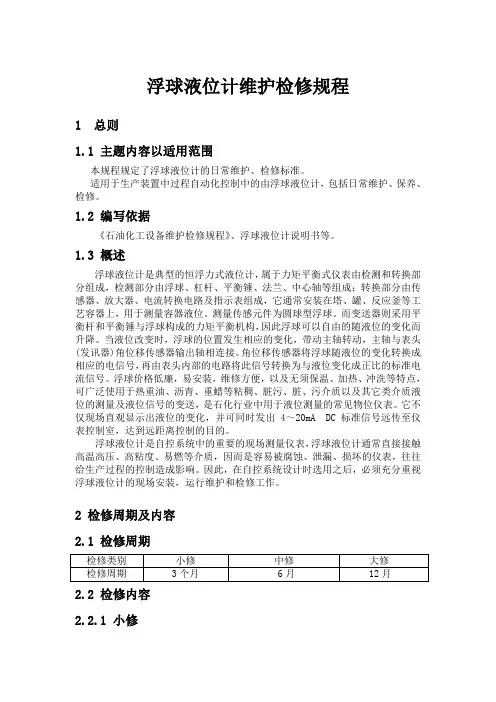

浮球液位计维护检修规程1 总则1.1 主题内容以适用范围本规程规定了浮球液位计的日常维护、检修标准。

适用于生产装置中过程自动化控制中的由浮球液位计，包括日常维护、保养、检修。

1.2 编写依据《石油化工设备维护检修规程》、浮球液位计说明书等。

1.3 概述浮球液位计是典型的恒浮力式液位计，属于力矩平衡式仪表由检测和转换部分组成，检测部分由浮球、杠杆、平衡锤、法兰、中心轴等组成；转换部分由传感器、放大器、电流转换电路及指示表组成，它通常安装在塔、罐、反应釜等工艺容器上，用于测量容器液位。

测量传感元件为圆球型浮球。

而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由的随液位的变化而升降。

当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头(发讯器)角位移传感器输出轴相连接。

角位移传感器将浮球随液位的变化转换成相应的电信号，再由表头内部的电路将此信号转换为与液位变化成正比的标准电流信号。

浮球价格低廉，易安装，维修方便，以及无须保温、加热、冲洗等特点，可广泛使用于热重油、沥青、重蜡等粘稠、脏污、脏、污介质以及其它类介质液位的测量及液位信号的变送，是石化行业中用于液位测量的常见物位仪表。

它不仅现场直观显示出液位的变化，并可同时发出4～20mA DC 标准信号远传至仪表控制室，达到远距离控制的目的。

浮球液位计是自控系统中的重要的现场测量仪表，浮球液位计通常直接接触高温高压、高粘度、易燃等介质，因而是容易被腐蚀、泄漏、损坏的仪表，往往给生产过程的控制造成影响。

因此，在自控系统设计时选用之后，必须充分重视浮球液位计的现场安装，运行维护和检修工作。

2 检修周期及内容2.1 检修周期2.2 检修内容2.2.1 小修a. 清理传感机构的灰尘、杂物、卫生，检查紧固件的完好；b. 检查电动变送器部分的防水、防爆密封；接线端子紧固；c. 检查电动变送器部分供电及)角位移传感器输出信号与液位是否对应；d. 检查各部位螺钉有否松动。

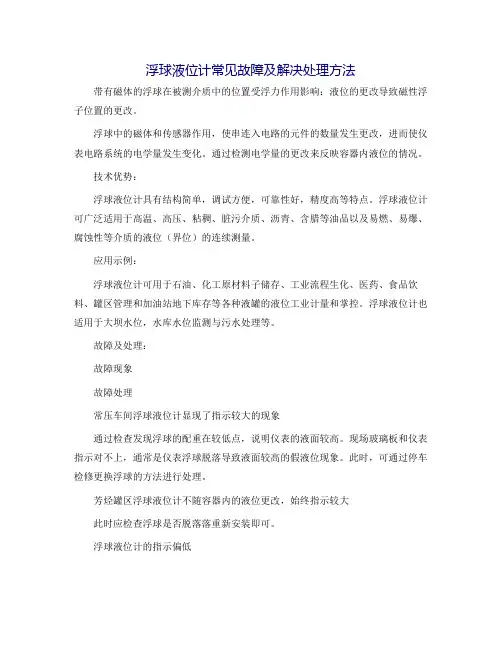

浮球液位计常见故障及解决处理方法带有磁体的浮球在被测介质中的位置受浮力作用影响：液位的更改导致磁性浮子位置的更改。

浮球中的磁体和传感器作用，使串连入电路的元件的数量发生更改，进而使仪表电路系统的电学量发生变化。

通过检测电学量的更改来反映容器内液位的情况。

技术优势：浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点。

浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。

应用示例：浮球液位计可用于石油、化工原材料子储存、工业流程生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和掌控。

浮球液位计也适用于大坝水位，水库水位监测与污水处理等。

故障及处理：故障现象故障处理常压车间浮球液位计显现了指示较大的现象通过检查发现浮球的配重在较低点，说明仪表的液面较高。

现场玻璃板和仪表指示对不上，通常是仪表浮球脱落导致液面较高的假液位现象。

此时，可通过停车检修更换浮球的方法进行处理。

芳烃罐区浮球液位计不随容器内的液位更改，始终指示较大此时应检查浮球是否脱落落重新安装即可。

浮球液位计的指示偏低显现上述故障现象，可能是浮球脱落、浮球连杆断裂、浮球转换机构损坏、浮球指针或表头损坏等原因导致。

假如按压仪表转换机构、浮球连杆转动快捷，指针和表头无障碍，这时应更换浮球连杆，假如仍不能排出故障，则应结合上述原因进行排出。

浮球液位变送器蓦地无指示假如测量回路电压，无信号一次元件电源极性没接反，电流转换部分无电流输出，则说明仪表表头损坏，应对浮坏液位计仪表的表头进行更换。

受到磁场干扰及时查看仪表及容器周边是否存在猛烈磁场，而且确认被测液体中没有带磁性的杂质，假如有磁场存在，请及时予以清除，以躲避浮球液位计因受到磁场干扰而显现异常。

浮球被卡住显现浮球被卡住的故障，仪表人员应及时查看浮球的状态，检查导杆表面是否有水垢凝结，并尽快清理干净。

尤其对于含有杂质的被测液体，仪表人员应对仪表导杆进行定期清理。

浮筒液位计的检修
1 拆开浮筒的上封盖或下封盖，排除浮筒室内的介质，清理浮筒内的油污，必要时，拆除连接部分，取出浮筒进行清洗，安装时中心轴要加润滑油。

2 从下部排空阀接一条高于浮筒的透明胶管，将浮筒室水位进行全量程的升降，输出信号应能达到最大值和最小值。

3 检查风线，各密封垫应无渗漏现象。

4 将比重锤放于合适位置。

5 介质的必中校验均可用水代替校验。

要求：进行油和水实际校验，校验完毕后，排净积液，恢复原油，一次阀在停工、检修时一定要拆下打压，保证全关的可靠性。

电-气阀门定位器的检查调校
1 对电动，气动部件进行检查，对有关故障进行处理，重新安装好。

2 将电-气阀门定位器安装在调校好的调节阀上，配好气路管，接好电路线，根据调节阀为气开式、气关式检查定位器反馈凸轴正反作用方式，确认是否正确，输入信号，使调节阀的行程处于中间位置，反馈杆处于水平位置。

3 输入零点信号和满量程信号，阀门行程与之对应，否则进行调校。

浮球式液位计检维修作业指导书1 总则1.1编写目的1.1.1为规范北海炼化电仪中心对于浮球式液位计的日常维护和大修检修作业行为。

1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。

1.1.3 为有利于检修资料归档。

1.2 适用人员本作业指导书为所有北海炼化电仪中心仪表作业人员所共同遵守的质量保证程序。

2 适用范围适用于中国石化北海炼化有限责任公司对浮球式液位计的日常维护、故障处理、检修等作业。

3 人员要求及职责分工3.1 作业人员职责3.1.1 日常作业人员职责对本人所辖设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。

3.1.2 监护人员职责监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员，监护人必须清楚工作的内容、目的和要求，以及可能需要采取的安全措施情况。

3.1.3作业质量验收人职责保证质量监督的有效工作，负责质量事故的处理,建立质量保证体系。

3.2 作业人员要求必须是持有北海炼化有限责任公司仪表工种上岗证的职工或得到北海炼化有限责任公司认可的有相关资质的维保单位，同一项工作的参加人员不少于两人，监护人员不少于一人。

4 工器具及备件材料准备及要求4.1 检修所需测量用具准备4.2 检修所需工器具准备4.3 检修所需参考图纸资料4.4 工作所需备品配件准备5 技术要求及质量标准5.1 技术要求5.1.1 确保浮球式液位计在日常维护及大修的检修全过程无不安全因素发生。

5.1.2 确保浮球式液位计检修项目的验收率、合格率为100％。

5.2 质量标准1.图纸、设备说明书等设计文件；2.石油化工仪表工程施工技术规程SH/T3521-2007；3.自动化仪表工程施工质量验收规范GB50131-2007；4.石油化工仪表供电设计规范 SH/T3082-2003；5.石油化工仪表接地设计规范 SH/T3081-2003；6.石油化工工程施工及验收统一标准SH3508-2011；应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。

浮球开关的问题及解决方法浮球开关是控制液位的一种常用设备，但在使用过程中会出现一些问题。

本文将深入探讨这些问题，并提供一些解决方法。

一、浮球开关的问题1. 液位浮动范围过大浮球开关作为控制液位的设备，其最大的功能就是在一定的液位范围内进行精确测量，从而控制水泵的启停。

但是，当液位变化范围过大时，浮球开关便无法正常工作，影响了其应有的控制作用。

2. 漏电问题由于浮球开关需要接通电源才能正常工作，因此在使用过程中，往往会出现漏电问题。

这不仅会对设备造成损坏，还会在一定程度上对人身安全造成威胁。

3. 耐用性不足浮球开关是一种机械装置，在腐蚀和使用频率等因素的影响下，其耐用性会不可避免地发生下降，从而降低设备的稳定性和使用寿命。

二、浮球开关的解决方法1. 安全问题为了解决浮球开关使用过程中的漏电问题，我们可以采用以下方法：（1）在使用之前，建议对浮球开关进行全面检查，确保其完好无损，存在问题及时更换。

（2）在浮球开关接电器的插头插座上使用防漏保护器件，确保电器接口之间不会产生漏电现象。

（3）对于变压器、电动机设备的接线点，可以使用护套或绝缘胶带等防护措施，以减少漏电现象的发生。

2. 控制问题解决液位浮动范围过大的问题，我们可以通过以下方法实现：（1）在安装浮球开关的时候，应根据不同的要求选择相应的型号以及安装尺寸。

比如，如果安装的是浮球开关，可以根据实际情况调节杠杆的长度，以适应不同液位的浮动范围。

（2）在进行交流电流测量时，可以使用强电源、精密电流表等设备，以保证浮球开关在正常的工况下进行性能检测。

3. 维护问题要保障浮球开关的稳定运行，首先要考虑设备的日常维护与保养。

具体方法包括：（1）做好浮球开关的周详检查，在故障发生之前就制定好改善方案。

（2）在每次使用后，及时对机械零部件进行清洗和润滑，保障开关平稳运转。

（3）在外部环境较为恶劣的场合，需要进行防水、防腐蚀措施，以保证浮球开关的使用寿命。

三、总结浮球开关在生产制造过程中常常会遇到一些问题，这些问题可能会对设备造成一定的损害，延长生产时间。

浮球液位控制器常见故障及处理方法
浮球液位控制器就是一个随着液位高、低变化的开关，出现故障就是失去了开关作用，浮球液位控制器常见故障及处理方法有以下几点。

1、浮球被卡住。

故障现象就是控制室的报警灯常亮，或液位已过高、过低其既不报警也没有任何开关动作。

浮球被卡住大多是被测液位表面的油污、杂质所致，常发生在冬季，液位下降时，上面的部分油污和杂质会堆积在浮球与杠杆连接处，造成浮球不能正常工作，这类故障常出现在检测高液位的浮球液位控制器。

可与工艺联系，把液位升高使其超过浮球，用容器内的液体温度将油污杂质融化，浮球就可以恢复工作。

而检测低液位的浮球液位控制器，大多是容器内的淤积物过多造成浮球被卡住的故障，这类故障只有在停用塔罐后，才能将容器内的淤积物清除掉。

2、浮球脱落。

使用年限较长的仪表，由于浮球连接处受到腐蚀，造成浮球脱落，只有塔、罐设备停产后才能处理。

3、磁钢退磁。

长时间的使用，浮球端部磁钢1的磁性会减弱，当浮球上、下浮动时，就没有足够的磁力来推斥相同磁极磁钢2进行上下摆动，使微动开关的状态无法切换，也就失去了开关作用，只能更换浮球液位控制器。

4、开关误报警，误动作。

有可能是微动开关由于氧化、腐蚀出现接触不良，导线接触不良，端子进水引发的故障，可断电后用万用表测
量开关及导线间的电阻值，或导线对地的绝缘电阻进行判断。

安装位置不当，把浮球液位控制器安装在液体进、出口附近，受液体快速流动的影响，液位波动会很大，从而使浮球波动变大，导致开关动作频繁而出现本故障，要彻底解决问题，只有重新选择浮球液位控制器的安装位置。

一、常见故障及解决办法（一）故障代码说明及排除方法：故障代码故障原因检查方法排除方法E1电源异常电源低于11VDC或电源板故障。

首先用万用表检查电源电压，确认供电的稳定。

检查供电电源低于11VDC，检查卡件供电及供电线路；如供电正常，更换电源板！温度传感器Pt1000损坏用万用表测量温度传感器2根线间阻值，-15~25℃对应的是900~1100Ω，由此可判断传感器好坏。

1.确认传感器损坏后，如有必要，需返厂维修，或参考下一条。

2.介质温度低于200℃对测量精度影响不大，可将菜单P29设置为0取消温度补偿功能，基本不影响现场使用。

温度传感器松动目测，手动插拔。

插头重新插拔并观察表头显示，E2消失就正常。

E2温度传感器异常温度传感器信号线破损目测检查。

检查2根红色的温度传感器信号线，破损的进行维修。

扭矩管疲软导致P57偏离，止动器位置不准确，灌水/挂重检查测量精度，或者灌水/挂重50%查看P57重新调整P57和上下限止动器。

（详见E3故障的判断解决方法）角度变换器插头电路板插件松动目测，手动插拔检查角度变换器电线、插头及相关电路板接插件，经过插拔或处理直至E3消失就正常。

E3角度变换器异常角度变换器损坏 P57值不改变更换角度变换器后重新标定。

电路板接插件接触不良插拔电路板插拔电路板后E4消失就正常。

E4A/D转换异常AMP放大板损坏更换AMP电路板更换电路板后E4消失就正常，不需要重新标定。

电路板接插件接触不良插拔电路板插拔电路板后E5消失就正常。

E5CPU异常CPU/指示器电路板损坏更换CPU/指示器电路板更换电路板后E5消失就正常，不需要重新标定。

电路板接插件接触不良插拔电路板插拔电路板后E6消失就正常。

E6 EEPROM存储器异常AMP放大板损坏更换AMP电路板更换电路板后E6消失，但是必须重新输入参数并进行标定。

（二）常见故障及解决方法：1．表头显示110%，液位变化而显示值不变。

原因分析：浮子掉落或者卡住。

磁性浮子液位计故障分析磁性浮子液位计是一种常用的工业测量仪器，用于测量液体的液位。

作为液位测量的重要工具，磁性浮子液位计的性能稳定性和准确性至关重要。

但是，在长期使用过程中，磁性浮子液位计也会出现故障，影响其正常使用，本文将针对常见的磁性浮子液位计故障进行分析及解决方案。

故障一：磁性浮子卡住磁性浮子卡住通常是由于浮子与液位计管道壁之间的摩擦力过大，导致浮子无法正常移动。

有可能是由于管道壁内部存在附着物或管道内部不干净等问题引起。

解决方案：可以通过清洗管道、更换浮子材料等方法解决磁性浮子卡住的问题。

在安装磁性浮子液位计时，应该注意管道的光滑度和清洗状况，以减少磁性浮子与管壁之间的摩擦力。

故障二：磁性浮子漏磁或磁力变弱磁性浮子液位计磁力变弱或漏磁会影响到测量的准确性，出现这种情况可能是由于浮子本身的氧化或磁力增强器的老化。

解决方案：若是磁性浮子本身的氧化问题，可以通过更换新的磁性材料，重新涂磁等方法解决。

若是磁力增强器老化导致磁力变弱，需要更换新的磁力增强器。

故障三：磁性浮子偏移在液位计安装中，如果安装不当，会导致磁性浮子偏移，从而影响液位计测量结果的准确性。

解决方案：先检查液位计管道是否安装牢固，然后调整磁性浮子和浮子杆的位置，确保磁性浮子顺畅移动，同时，也要根据管道直径选择适合的液位计规格和型号。

故障四：电路故障磁性浮子液位计电路故障常见于数字液位计中，可能由于电源线路、信号线路、电容数量不够等原因引起。

解决方案：逐一排查故障原因，检查电源线路和信号线路是否正常，检查所选用的电容的数量是否足够以及电容之间的连接问题等等。

故障五：氧化、腐蚀在恶劣的工作环境中，磁性浮子液位计会受到化学腐蚀或氧化的影响，导致浮子材质的变化，从而影响测量的准确性。

解决方案：在制造磁性浮子液位计时，应该选择耐腐蚀性好的材料，并进行防护涂层以延长使用寿命。

另外，加强维护和保养也是预防磁性浮子液位计氧化、腐蚀的有效措施。

综上所述，磁性浮子液位计的运行与使用维护密切相关，只有做好了解决故障的措施，才能让液位计始终保持稳定的工作状态，为工业生产提供准确的液位测量。
