HW-302B 日本AKM/旭化成品牌四脚插片线性霍尔， HW-302B 属于恒压源霍尔，HW-302B 可从霍尔芯片上来认识，目前国内有印蓝标和数字的（蓝标居多），天津越尔兴HW-302B 可应用于闭环电流传感器和电流检测等产品中。
HW-302B 实物图
霍尔恒压源是指电压恒定对于输出电流变化的情况下，电压不变。
HW-302B封装尺寸图及接线图
霍尔元件在我们日常生活中应用范围非常的广泛，只要是和电子有关的产品都能用到天津越尔兴霍尔元件，比如电动车，电动玩具，电磁炉，热水器，手机，笔记本电脑，智能马桶，空调，洗衣机，卷发器等等。

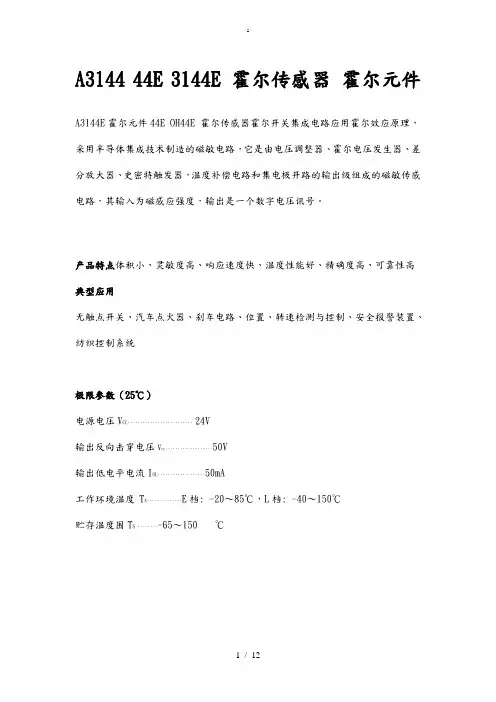

A3144 44E 3144E 霍尔传感器霍尔元件A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
产品特点体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高典型应用无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统极限参数（25℃）电源电压V CC (24V)输出反向击穿电压V ce (50V)输出低电平电流I OL···················50mA工作环境温度 T A··············E档: -20～85℃，L档: -40～150℃贮存温度围T S ········-65～150 ℃H41双极锁存霍尔开关电路产品特点. 电源电压围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关AH41霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于单极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。

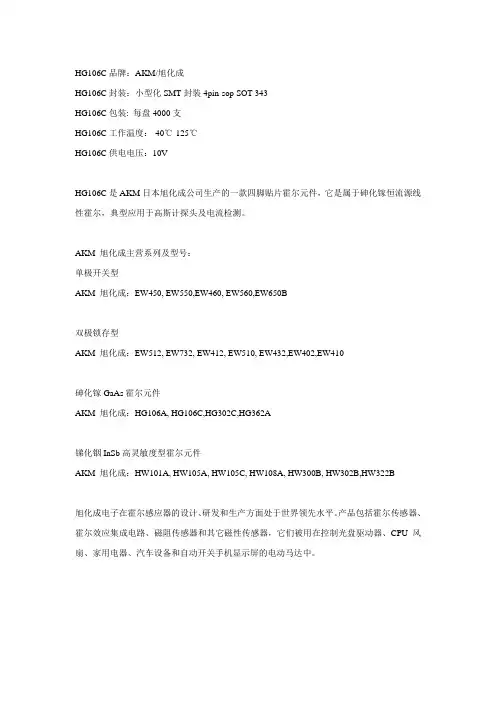

HG106C品牌：AKM/旭化成
HG106C封装：小型化SMT封装4pin-sop SOT-343
HG106C包装: 每盘4000支
HG106C工作温度：-40℃-125℃
HG106C供电电压：10V
HG106C是AKM日本旭化成公司生产的一款四脚贴片霍尔元件，它是属于砷化镓恒流源线性霍尔，典型应用于高斯计探头及电流检测。
AKM 旭化成主营系列及型号：
单极开关型
AKM 旭化成：EW450, EW550,EW460, EW560,EW650B
双极锁存型
AKM 旭化成：EW512, EW732, EW412, EW510, EW432,EW402,EW410
砷化镓GaAs霍尔元件
AKM 旭化成：HG106A, HG106C,HG302C,HG362A
锑化铟InSb高灵敏度型霍尔元件
AKM 旭化成：HW101A, HW105A, HW105C, HW108A, HW300B, HW302B,HW322B
旭化成电子在霍尔感应器的设计、研发和生产方面处于世界领先水平。
产品包括霍尔传感器、霍尔效应集成电路、磁阻传感器和其它磁性传感器，它们被用在控制光盘驱动器、CPU风扇、家用电器、汽车设备和自动开关手机显示屏的电动马达中。
双极锁存霍尔YS188 高灵敏霍尔元件188双极锁存霍尔YS188由霍尔效应片、电压调节器、放大处理电路、偏移补偿电路、施密特触发器构成。
天津越尔兴霍尔YS188采用稳定斩波技术降低了偏置电压带来的温漂和不稳定，采用先进的CMOS工艺使芯片更灵敏的磁极感应和宽泛的电压，同时符合电路小型化的设计需要。
越尔兴电子高灵敏霍尔YS188的特性使其可以安全的应用在汽车工业电器和家电等行业。
封装：TO-92/SOT-23，包装：1000/包，3000/盘。
霍尔YS188产品特点：1、先进的DMOS霍尔IC技术2、内置反向耐压保护3、优化了BLDC电机的应用4、宽电压范围2.5V-24V5、温度性能好-40 ——125，超高灵敏度6、稳定性一致性好，寿命长霍尔YS188典型应用：1、无刷直流电机/风机/泵2、速度/位置/电流/的检测和传感3、固态开关4、流量传感器5、计数器和流量传感器6、角位置检测/接近探测YS188电气参数：TA=+25℃, VDD=12V参数符号测试条件量值单位最小典型最大工作电压V DD Operating 2.5 - 24.0 V 电源电流I DD B<B OP- - 5.0 mA 输出饱和电源V sat I OUT = 20 mA, B>B OP- - 400.0 mV 输出漏电流I off I OFF B<B RP, V OUT = 20V - - 10 μA 输出上升时间t r RL=1kΩ, CL =20pF - 0.04 0.45 μS 输出下降时间t f RL=820Ω; CL =20pF - 0.18 0.45 μS 静电释放HMB 4 KVYS188典型应用电路图：YS188磁特性：TA=+25℃, VDD=12V参数符号量值单位最小典型最大工作点BOP 5(-25) - 25(-5) Gauss 释放点BRP -25(5) - -5(25) Gauss 回差BH - 30 - Gauss 霍尔元件YS188功能方框图霍尔元件YS188实物图。
霍尔元件标准
霍尔元件是一种基于霍尔效应的磁传感器，可以用于测量磁场和电流。
以下是霍尔元件的主要参数：
1. 灵敏度：霍尔元件的输出电压与输入磁场强度的比值，单位为mV/mT。
2. 线性范围：输入的磁场强度在一定范围内，输出电压与输入磁场强度成线性关系。
3. 响应速度：霍尔元件对磁场变化的响应速度，单位为ms。
4. 温度稳定性：霍尔元件在不同温度下的输出电压变化率，单位为mV/℃。
5. 长期稳定性：霍尔元件在长时间工作后的输出电压变化率。
此外，霍尔元件还有不同的材料和尺寸可供选择，以满足不同的应用需求。
例如，常用的半导体材料N型硅、N型锗、锑化铟、砷化铟和不同比例亚
砷酸铟和磷酸铟组成的In型固溶体等。
其中N型锗容易加工，其霍尔常数、温度性能、输出线性都较好，应用非常普遍。
在使用霍尔元件时，需要注意以下几点：
1. 避免在强磁场或高温环境中使用，以免影响其性能。
2. 安装时要保证其与磁铁或导磁材料之间的气隙均匀，以免影响测量精度。
3. 在使用前应先进行校准，以确保测量结果的准确性。
4. 在使用过程中要定期检查其工作状态，及时发现并处理问题。
总之，选择合适的霍尔元件需要考虑其参数、应用环境和实际需求等因素。

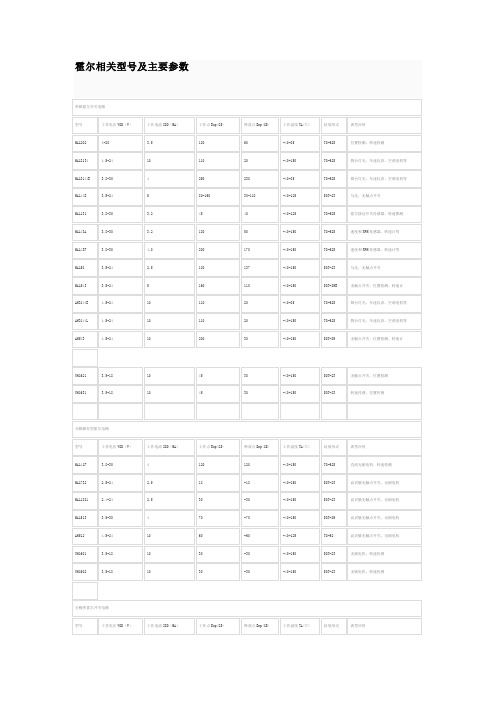

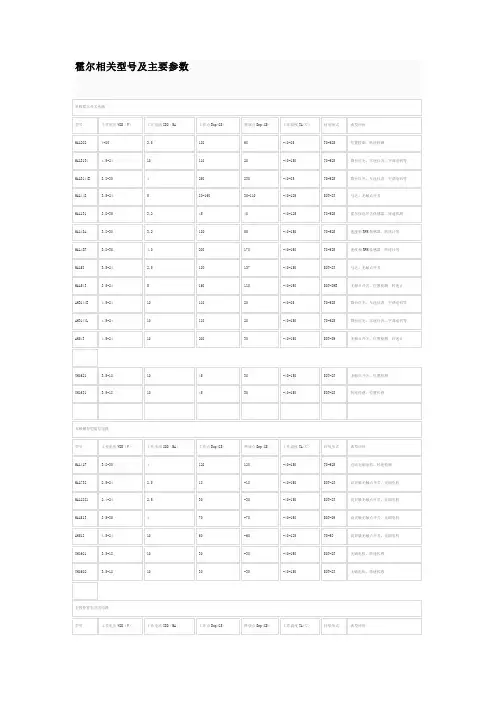

线性霍尔元件线性霍尔元件线性型Allegro: A1302, A1305, UGN3503, A1321, A1322, A1323, A3515, A3518, AN503,18S, 18L, 21L,22L, 23L, A02EHoneywell: SS495, SS495A, SS495A1, 95A, SS496B, SS496A, SS496A1 Melexis: MLX90242LUA砷化镓GaAs霍尔元件TOSHIBA: THS119AKE 旭化成：HG106A, HG106C锑化铟InSb⾼灵敏度型霍尔元件AKE 旭化成：HW101A, HW105A, HW105C, HW108A, HW108C, HW300B, HW302B, HW109ASAMSUNG : SH12AF深圳市银河星电⼦有限公司特约经销: Allegro, AKE, Honeywell, Sanken, Melexis, TOSHIBA, Fairchild, JRC, ST, Sanyo霍尔传感器、电机驱动IC；Belling，Anachip电源管理IC专卖电机驱动IC:直流直流电TOSHIBA: TA8428K(S)机驱动IC:步进电进电机Allegro:A3955,A3957,A3958,A3959,A3966,A3967,A3968,A3972,A3973,A3977,A3979,A3980,A3983,A3984, UDN2916,? L6219,A3986,A3988, A3901SANKEN: SPI7210M,SPI7215M,SLA7024M, SLA7026M, SLA7027MU, SLA7042M, SLA7044M,SLA7062M,SLA7060M,SPI7210M,SPI7215M,SPI6915,SLA7032M,SLA7033M,SLA7052M,SLA7070M,SLA7078M,SLA7050M,SLA7051M, SLA7075MST: L6219DS, L6219, PB3717A, L293, L297, L298Fairchild: FAN8200DTF, FAN8200MTCXSanyo: LB1836M LB1838MSHINDINGEN 新电元：MTD2009JJRC: NJM3771D2, NJM39610D2, NJM3771电机驱动IC：直流⽆刷直流⽆刷电Allegro: A3932, A3933, A3935, A3936, UDN2936, A3938, A8904(⽆位置传感器专⽤) JRC: LB11696V, NJM2624AM, NJM2625, NJM2626列，⽤于打印机针驱动阵列，⽤于打印机针驱动晶体管阵晶体管Sanken:? STA401A,STA403A,STA413A,STA471A, STA475A, STA4051, SMA4032列，⽤于三相直流⽆刷电电机驱动MOSFET阵列，⽤于三相直流⽆刷Sanken: SMA5132, SMA5118， SMA5133, SMA5118, SLA5075, SLA5060, SLA5064列，⽤于三相直流⽆刷电电机驱动达林顿管阵列，⽤于三相直流⽆刷Sanken: SMA6080, SMA6020， SMA6010, STA304A, STA305AHID灯驱动SANKEN: SLA2403M, SMA2409M, SMA2410M,IR: IRF840, IRF730, IRF630LCD驱动驱动：：RENESAS ：R61503B、R61503U、R61505ULED显⽰驱动AMS: AS1100,? 8位7段,低功耗,替代MAX7219单极开关型型单极开关Allegro: A3141,? A3142, A3143, A3144, A3121, A1101, A1102, A1103, A1104,A1106, A3240, A3245,Honeywell: SS441A, SS443A, SS541AT, SS543ATAKE 旭化成：EW450, EW550,EW460, EW560Melexis: US5881, U58型双极开关型双极开关Allegro: A3134, A1201, A1202, A1203, A1204,Honeywell: SS40A, SS41, SS413A, SS411A, SS513AT, SS511AT存型双极锁双极锁存型Allegro: A3187, A3188, A3195, A87L, A88L, A3280, A3281, A3290, A3172,A1210,A1211, A1212, A1213Honeywell: SS461A, SS466A, SS561A, SS566AMelexis: US1881, US2881, U18, U28,AKE 旭化成：EW512, EW732,? EW632, EW432, EW412, EW510,EW410, EW610B, EW502, EW500, EW402, EW400ANACHIP：ATS177线性型Allegro: A1302, A1305, UGN3503, A1321, A1322, A1323, A3515, A3518, AN503,18S, 18L, 21L,22L, 23L, A02EHoneywell: SS495, SS495A, SS495A1, 95A, SS496B, SS496A, SS496A1 Melexis: MLX90242LUA型检测型⽅向⽅向检测Allegro: A3422, A3425,INFINEON: TLE4966H感型齿轮传齿轮传感型Allegro: A3046, A46L, UGS3060Infineon: TLE4921Melexis: MLX90217, 17CC灵敏微功耗超灵微功耗超Allegro: A3212,A3213, A3214, A3210Melexis: MLX90248砷化镓GaAs霍尔元件TOSHIBA: THS119AKE 旭化成：HG106A, HG106C锑化铟InSb⾼灵敏度型霍尔元件AKE 旭化成：HW101A, HW105A, HW105C, HW108A, HW108C, HW300B, HW302B, HW109ASAMSUNG : SH12AF钢齿轮传感器：感器：合型带带磁钢齿轮传组合型Allegro: ATS611, ATS612, ATS640, ATS660, ATS665, ATS674电流传感器：霍尔霍尔电Allegro: ACS704 (5A, 15A), ACS706 (20A),? ACS750（50A-150A）, ACS752,ACS754,ACS755,ACS712Honeywell: CSNE151-100⽤于雾雾化器加湿器中晶体管：：⽤于晶体管SANKEN：2SC3834, 2SC3835,? 2SC4153, 2SC6011A, 2SC3263，2SC4064?IPM 模块SANKEN: SMA6802MS, SMA6802MF, SMA6803M, SMA6805M, SCM1100M, SCM1106M,SSM1003MA, SSM1004MA其他其他热门电热门电路路ON : LM201AD ，运算放⼤器ST: LM201ADT ，运算放⼤器JRC: NJM4560M, NJM4580M现货现货供供应汽车⾳响功运放ICST ：E-TDA7313ND; E-TDA7377; E-TDA7381; E-TDA7384; E-TDA7386; E-TDA7388;E-TDA7396; E-TDA7448; E-TDA7478D; E-TDA7560; E-TDA7561;电源管理ICANACHIP 代理代理，应，应⽤范⽤范围围如：机顶盒、LCD 、TV 、LCDM 、数码、数码相机相机.PDA 、GPS 充电路由器由器、、MP3、MP4、电脑、电脑周周边、电边、电源源产品车载DVD 、 PORTABLE DVD 、直流直流风风扇、直流马达马达等等热卖产热卖产品如品如： AP1501T5LA; AP1506-50K5A; AP1507-50D5LA; AP1509-50SLA; AP1510SA AP1513SLA; AP1515; AP1117E25LA; AP1702DWA; AP1703DWA; AP34063A;AF9435PSLA; AF4410NSLA; A180WA; ATS177MA; ATS177MB; ATS276SG-A; ATS236;AH266B; AH276K; ATS277SG; ATS137B; ATS175A; AH283; AH284; AH350; ES211-A;A180WA; A130WA; A131WA;FUJITSU 富⼠通：MB3771? 电源管理芯⽚。
关于霍尔元件的型号霍尔元件有哪几种？比如开关型的、线性的、单极性的、双极性的？各有什么功能？以及大致的用法！双极开关霍尔元件：177A、177B、177C单极霍尔开关元件：AH175、732、1881、S41、SH12AF、3144、44E、3021、137、AH137、AH284线性霍尔元件：3503、S496B、49E锁定霍尔元件：ATS175、AH173、SS413A、3172、3075互补双输出开关霍尔元件：276A、276B、276C、277A、277B、277C信号霍尔元件：211A、211B、211C微功耗霍尔元件：TEL4913、TP4913、A3212、A3211Allegro:美国霍尔元件A3141,A3142,A3143,A3144,A3121,A1101,A1102,A1103,A1104,A1106,A3240,A3245，A3134, A1201, A1202, A1203, A1204,A3187, A3188, A3195, A3280, A3281,A3290,A1210,A1211, A1212, A1213 ，A1302, UGN3503, A1321, A1322, A1323, A3515, A3518,A3422, A3425,INFINEON: TLE4966H, A3046, A3046LU, UGS3060KA, UGS3060,A3955, A3957, A3958, A3959, A3966, A3967, A3968, A3972, A3973, A3977,A3979, A3980, A3983, A3984, UDN2916, L6219,A3986,A3988, A3901,A3932, A3933, A3935, A3936, UDN2936, A3938, A8904.Melexis：德国霍尔元件US5881，US1881, US2881，MLX90242LUA，MLX90217LUA, MLX90217．AKE 旭化成:日本霍尔元件EW450, EW550,EW460, EW560,EW512, EW732, EW632, EW432, EW412, EW510,EW410, EW502, EW402, HG106A, HG106C,HW101A, HW105A,HW108A,HW108C,HW302B,HW109A.Honeywell：美国霍尔元件SS441A, SS443A, SS541AT, SS543AT,SS40A, SS413A, SS411A, SS513AT, SS511AT,SS461A, SS466A, SS561A, SS566A,SS495, SS495A, SS495A1, SS496B, SS496A, SS496A1,CSNE151-100.单极性霍尔单极开关介绍: 单极霍尔效应开关具有磁性工作阈值 (Bop)。
1.概述HAL49E HAL49E为小型、通用、线性霍尔效应传感器，其输出信号电平决定于施加在器件敏感面的磁场强度，随磁场强度成比例地变化。
当HAL49E处于零磁场条件时，其输出电压是电源电压的一半。
S磁极出现在HAL49E标记面时，输出电压将随磁场强度增加而线性升高；相反，N磁极将使输出电压随磁场强度增加而线性降低。
HAL49E具有低噪声输出的特点，不再需要采用外部滤波。
它还包括薄膜式电阻，能提高温度的稳定性和准确性。
工作温度范围为-40°C至85 °C,适用于各种商业用户和工业环境。
2.特点3.典型应用♦耐压高♦电动车调速转把♦精确度高♦电流检测传感器♦稳定性好♦接近检测器♦灵敏度高♦运动检测器♦可靠性高♦齿轮传感器♦低噪声♦电动机控制♦低功耗♦旋转编码器4. 功能框图Hallwee5. 芯片外观图6. 管脚描述名称 管 脚功能 TO-92SSOT-23 V cc 11电源端 GND2 3 地端 OUT32输出端7. 极限参数参数符号 参数值 单位 供电电压 V CC8.0 V 输出电流 IOUT20 mA工作温度 T A -40 〜85 C 存储温度 T S-65 〜150C参数 符号 测试条件最小值 典型值 最大值 单位 工作电压 V CCOperating 35 6.5 V 工作电流 ICCAverage3 4.5 mA输出电阻 R O40 100 0 噪音V no BW=10Hz-10K Hz90uV 静态输出电压 V OB = 0Gs 2.35 2.52.65 V最低输出电压B = -1200Gs 0.80 0.95V 最高输出电压B = 1200Gs4.2V49ywwHAL49EHallwee9.磁场特性参数 测试条件 最小值 典型值 最大值 单位 灵敏度 T A = 25°C1.52.0 2.5mV/Gs 磁场强度范围 ±650 ±1000 Gs 线性度-0.007量程的％零位漂移-0.100.10 %/C灵敏度温漂T A N 25 C -0.15 0.05 %/CT A V 25 C-0.040.18510.特性曲线-100 -80 -60 -40 -20 020 40 60 80 100畿场例度(mT)工作电流与工作电压关系曲线输出电压与磁场强度曲线 655. 5 工作电压E)55d -d -332211 5 TO -20 0 20 ■« 608050505 05 050静态输出电压与工作电压关系曲线 输出电压与环境温度曲线HAL49EHallwee11. 使用注意1) 安装时应尽量减小作用到霍尔电路上的机械应力； 2) 在保证焊接质量的条件下，尽量使焊接温度低，时间短。
体积小精确度高一致性好灵敏度高可靠性高低噪声低功耗特性HAL95B为小型、通用、线性霍尔效应传感器，其输出信号电平决定于施加在器件敏感面的磁场强度, 随磁场强度成比例地变化。
当HAL95B处于零磁场条件时，其输出电压是电源电压的一半。
S磁极出现在HAL95B标记面时，输出电压将随磁场强度增加而线性升高；相反，N磁极将使输出电压随磁场强度增加而线性降低。
HAL95B具有低噪声输出的特点，不再需要采用外部滤波。
它还包括薄膜式电阻，能提高温度的稳定性和准确性。
工作温度范围为0°C至150°C，适用于各种商业用户和工业环境。
典型应用»电动车调速踏板＞电流检测传感器＞接近检测器＞运动检测器»齿轮传感器＞电动机控制»旋转编码器＞铁金属探测器功能框图芯片外观图管脚描述管脚名称序号状况描述Vdd 1 P 电源Gnd 2 P 地Output 3 O 输出极限参数参数符号数值单位供电电压V CC 10.5 V输出电流I O UT 2 mA工作温度T A-40~150°C存储温度T S-65~150°C磁场特性注：1mT=10Gauss使用注意1、安装时应尽量减小作用到霍尔电路上的机械应力；在保证焊接质量的条件下，尽量使焊接温度低，时间短;封装及磁敏部位（单位：mm ） TO-92Ss.o +|M O I O +I 8I2.1 ± 0.13° ± 1°± 1°4.0 ± 0.1Hall plate Location95BXX X3 - 0.4410+!9二。
二+|第1Active Area Depth:0.84(Nom)Notes:1) . Controlling dimension : mm ;2). Lesds must be free of flash and plating voids ;3) . Do not bend leads within 1 mm of lead to packageinterface ;4) . PINOUT: Pin 1 VDDPin 2 GND Pin 3 OutputMarking:95B-- Code of Device ; XXX -- Production Lot ;。
电流传感器霍尔元件HG302C技术参数（天津越尔兴电子）
HG302C品牌：AKM/旭化成
HG106C封装：小型化SMT封装4pin-sop
HG106C包装: 每袋500支
HG106C工作温度：-40℃-125℃
HG106C供电电压：10V
HG302C是AKM日本旭化成公司生产的一款四脚插片霍尔元件，它是属于砷化镓恒流源线性霍尔，典型应用于开环霍尔效应电流传感器及电流检测。
AKM 旭化成主营系列及型号：
单极开关型
AKM 旭化成：EW450, EW550,EW460, EW560,EW650B
双极锁存型
AKM 旭化成：EW512, EW732, EW412, EW510, EW432,EW402,EW410
砷化镓GaAs霍尔元件
AKM 旭化成：HG106A, HG106C,HG302C,HG362A
锑化铟InSb高灵敏度型霍尔元件
AKM 旭化成：HW101A, HW105A, HW105C, HW108A, HW300B, HW302B,HW322B
旭化成电子在霍尔感应器的设计、研发和生产方面处于世界领先
水平。
产品包括霍尔传感器、霍尔效应集成电路、磁阻传感器和其它磁性传感器，它们被用在控制光盘驱动器、CPU风扇、家用电器、汽车设备和自动开关手机显示屏的电动马达中。
