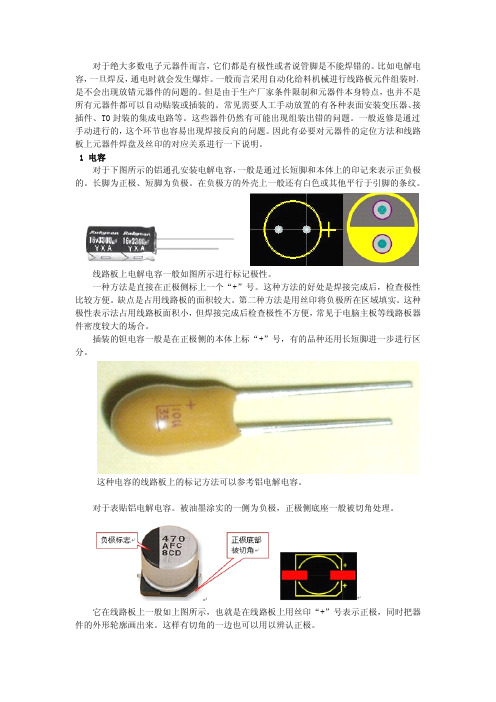

对于绝大多数电子元器件而言,它们都是有极性或者说管脚是不能焊错的。
比如电解电容,一旦焊反,通电时就会发生爆炸。
一般而言采用自动化给料机械进行线路板元件组装时,是不会出现放错元器件的问题的。
但是由于生产厂家条件限制和元器件本身特点,也并不是所有元器件都可以自动贴装或插装的。
常见需要人工手动放置的有各种表面安装变压器、接插件、TO封装的集成电路等。
这些器件仍然有可能出现组装出错的问题。
一般返修是通过手动进行的,这个环节也容易出现焊接反向的问题。
因此有必要对元器件的定位方法和线路板上元器件焊盘及丝印的对应关系进行一下说明。
1电容对于下图所示的铝通孔安装电解电容,一般是通过长短脚和本体上的印记来表示正负极的。
长脚为正极、短脚为负极。
在负极方的外壳上一般还有白色或其他平行于引脚的条纹。
线路板上电解电容一般如图所示进行标记极性。
一种方法是直接在正极侧标上一个“+”号。
这种方法的好处是焊接完成后,检查极性比较方便。
缺点是占用线路板的面积较大。
第二种方法是用丝印将负极所在区域填实。
这种极性表示法占用线路板面积小,但焊接完成后检查极性不方便,常见于电脑主板等线路板器件密度较大的场合。
插装的钽电容一般是在正极侧的本体上标“+”号,有的品种还用长短脚进一步进行区分。
这种电容的线路板上的标记方法可以参考铝电解电容。
对于表贴铝电解电容。
被油墨涂实的一侧为负极,正极侧底座一般被切角处理。
它在线路板上一般如上图所示,也就是在线路板上用丝印“+”号表示正极,同时把器件的外形轮廓画出来。
这样有切角的一边也可以用以辨认正极。
对于表贴钽电容而言它在线路板上一般如上图所示上述三个电容中左侧为负极,右侧为正极。
中间的一种表示方法最为形象。
2、二极管对于发光二极管而言,一般采用长短脚来表示正负极,长脚为正,短脚为负。
有时厂家会在发光二级管的一侧,切去一点,这个也可以用来表示负极。
线路板上一般也是用丝印“+”表示正极。
对于普通二极管而言上图中左侧为负极,右侧为正极,也就是说采用丝印或染色玻璃来表示正负极性。
SMT极性器件识别规范一、极性定义极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或第一引脚在同一个方向,如果元器件与PCB上的方向不匹配时,称为反向不良。
二、极性识别方法1、片式电阻(Resistor)无极性2、电容(Capacitor)2.1 陶瓷电容无极性2.2 钽电容有极性。
PCB板和器件正极标示:1)色带标示;2)“+”号标示;3)斜角标示。
2.3铝电解电容有极性。
零件标示:色带代表负;PCB板标示:色带或“+”号代表正极。
3、电感(Inductor)3.1 片式线圈等两个焊端封装无极性要求3.2 多引脚电感类有极性要求。
零件标示:圆点/“1”代表极性点;PCB板标示:圆点/圆圈/“*”号代表极性点。
4、发光二极管(Light Emitting Diode)4.1 SMT表贴LED有极性。
零件负极标示:绿色为负极;PCB负极标示:1)竖杠代表,2)色带代表,3)丝印尖角代表;4)丝印“匚”框代表。
5、二极管(Diode)5.1 SMT表贴两端式二极管有极性。
零件负极标示:1)色带,2)凹槽,3)颜色标示(玻璃体);PCB负极标示:1)竖杠标示,2)色带标示,3)丝印尖角标示,4)“匚”框标示6、集成电路(Integrated Circuit)6.1 SOIC类型封装有极性。
极性标示:1)色带,2)符号,3)凹点、凹槽,4)斜边6.2 SOP或QFP类型封装有极性。
极性标示:1)凹点/凹槽标示,2)其中一个点与其它两/三个点的(大小/形状)不同。
6.3QFN类型封装有极性。
极性标示:1)一个点与其它两个点(大小/形状)不同,2)斜边标示,3)符号标示(横杠/“+”号/圆点)。
7、栅格排列球形脚芯片(Ball Grid Array)7.1零件极性:凹点/凹槽标示/圆点/圆圈标示;PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。
零件极性点对应PCB上极性点。
极性点匹配正确。

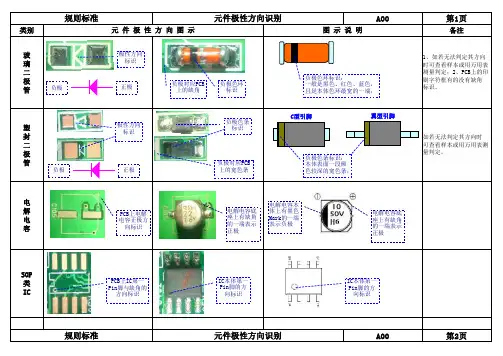

A00第1页类别 备注玻璃二极管1、如若无法判定其方向时可查看样本或用万用表测量判定;2、PCB上的印刷字符框有的没有缺角标识。
塑封二极管如若无法判定其方向时可查看样本或用万用表测量判定。
电解电容SOP 类ICA00第2页规则标准元件极性方向识别规则标准元件极性方向识别元 件 极 性 方 向 图 示图 示 说 明极性方向负极正极负极正极PCB 上IC 第一Pin 脚与缺角的方向标识PCB 上电解电容正极方向标识负极色环标识:一般是黑色、红色、蓝色,负极色条标识:本体表面一段颜IC 本体第一Pin 脚的方向标识电解电容底座上有缺角的一端表示正极电解电容本体上有黑色Mark 的一端表示负极负极色环负极对应PCB 上的缺角负极对应PCB 上的宽色条IC 本体第一Pin 脚的方向标识电解电容底座上有缺角的一端表示正极极性方向标识负极色条C 型引脚翼型引脚类别 备注QFP 类ICPLCCBGA 类元件CSP 类元件QFN 类元件元 件 极 性 方 向 图 示图 示 说 明PCB 上IC 第一Pin 脚的方向标识PCB 上BGA 第一Pin 脚的方向标识PCB 上缺角方向标识BGA 本体第一Pin 脚的方向标识IC 本体第一Pin 脚的方向标识IC 本体第一Pin 脚的方向标识IC 本体的缺角方向标识IC 本体第一Pin 脚的方向标识BGA 本体第一Pin 脚的方向标识元件本体上的缺角与PCB 字符框上的缺角相对PCB 上QFN 第一Pin 脚的方向标识本体上QFN 第一Pin 脚的点状方向标识PCB 上CSP 的方向标识CSP 本体上的点状方向CSP 本体上的点状方CSP 本体上的点状方。

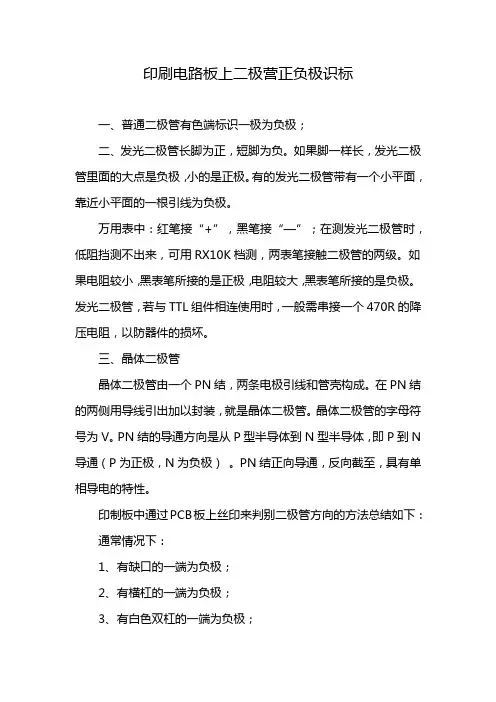

印刷电路板上二极营正负极识标
一、普通二极管有色端标识一极为负极;
二、发光二极管长脚为正,短脚为负。
如果脚一样长,发光二极管里面的大点是负极,小的是正极。
有的发光二极管带有一个小平面,靠近小平面的一根引线为负极。
万用表中:红笔接“+”,黑笔接“—”;在测发光二极管时,低阻挡测不出来,可用RX10K档测,两表笔接触二极管的两级。
如果电阻较小,黑表笔所接的是正极,电阻较大,黑表笔所接的是负极。
发光二极管,若与TTL组件相连使用时,一般需串接一个470R的降压电阻,以防器件的损坏。
三、晶体二极管
晶体二极管由一个PN结,两条电极引线和管壳构成。
在PN结的两侧用导线引出加以封装,就是晶体二极管。
晶体二极管的字母符号为V。
PN结的导通方向是从P型半导体到N型半导体,即P到N 导通(P为正极,N为负极)。
PN结正向导通,反向截至,具有单相导电的特性。
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下:通常情况下:
1、有缺口的一端为负极;
2、有横杠的一端为负极;
3、有白色双杠的一端为负极;
4、三角形箭头方向的一端为负极;
5、插件二极管丝印小圆一端是负极,大圆是正极。
在立式焊接的情况下原件本体在正极圈里
6、插件发光二极管方孔为第一脚为正极。

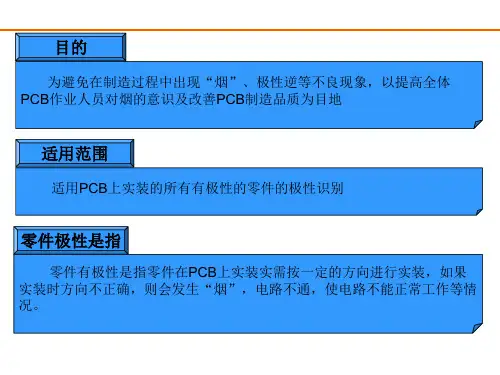

1.目的指导所有与生产相关的人员正确辩别元件极性及PCB丝印方向,避免认识错误造成生产中批量性品质异常发生。
2.范围本文件适用于作为生产相关人员教育培训资料,并为生产过程中相关人员确定元件极性及PCB丝印方向提供借鉴参考。
3.说明3.1极性元件:在电子产品电路中电流按一定的方向从元件的管脚流向另一只管脚,电压正负极不同,此类元件为有极性元件。
3.2方向性元件:因产品功能设计要求,电子产品电路中按一定方向接入并有方向要求的元件。

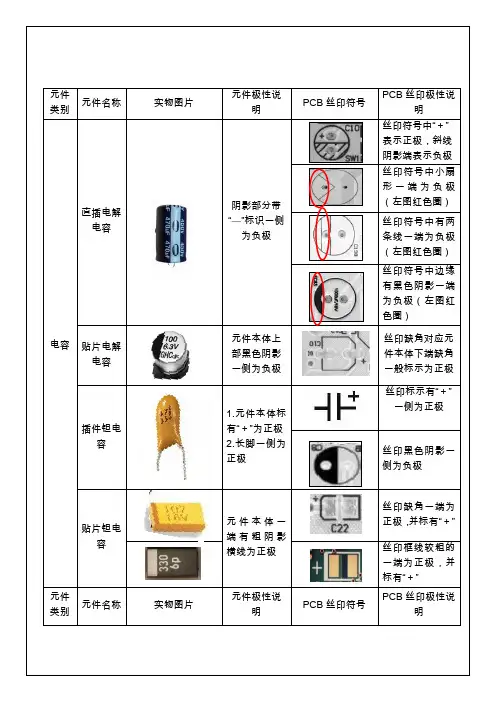

4.内容4.1常见有极性电子元件种类:4.1.1电容:电解电容、钽电容、法拉电容等4.1.2二极管:除双向二极管外一般都有极性,按用途分类较常见的有整流二极管、稳压二极管、检波二极管、TVS管(瞬态抑制二极管)等4.1.3LED:发光二极管、双色发光二极管、红外发射管、红外接收头等4.1.4三极管(三端稳压):各种封装三极管(TO-92、92L、126、220、247等)、霍尔传感器(霍尔开关)等4.1.5其它:桥堆、蜂鸣器、电池、电池脚座、数码管、点阵屏等4.2常见有方向性电子元件种类:4.2.1电阻:可调电阻、排阻等4.2.2线圈:滤波电感、变压器、互感器(互感线圈)、贴片功率电感等4.2.3开关:拨码开关、船形开关、按键开关等4.2.4晶体振荡器4.2.5各种封装集成块(IC):较常见的有SIP(单列直插封装)、DIP(双列直插封装,含光耦)、SOP(小外型封装)、QFP(四方扁平封装)、PLCC(无线引脚塑料封装)、SOJ(小外形J引脚封装)、BGA(球栅阵列封装)等4.2.6接插件:牛角插座、电源插座、围墙插座、靠背插座、FCC排线座、凤凰端子等4.3常见有极性电子元件极性及对应PCB丝印极性说明元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容直插电解电容阴影部分带“—”标识一侧为负极丝印符号中“+”表示正极,斜线阴影端表示负极元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容直插电解电容阴影部分带“—”标识一侧为负极丝印符号中小扇形一端为负极(左图红色圈)丝印符号中有两条线一端为负极(左图红色圈)丝印符号中边缘有黑色阴影一端为负极(左图红色圈)贴片电解电容元件本体上部黑色阴影一侧为负极丝印缺角对应元件本体下端缺角一般标示为正极插件钽电容1.元件本体标有“+”为正极2.长脚一侧为正极丝印标示有“+”一侧为正极丝印黑色阴影一侧为负极贴片钽电容元件本体一端有粗阴影横线为正极丝印缺角一端为正极,并标有“+”丝印框线较粗的一端为正极,并标有“+”元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容法拉电容元件本体标有三角形箭头一侧为负极(左图红色圈)丝印标有“—”一侧为负极,标有“+”一侧为正极二极管插件二极管元件本体有黑色较粗阴影线一端为负极(左图红色圈)丝印框内有横线一端为负极(左图红色圈)丝印符号三角形顶端有横线一侧整流二极管稳压二极管元件本体有灰色较粗阴影线一端为负极(左图红色圈)为负极(左图红色圈)丝印框有黑色阴影一侧为负极贴片二极管元件本体有蓝或黑色较粗阴影线一端为负极丝印符号三角形有横线一端为负极,丝印框有缺角的一端为负极(左图红色圈)元件本体有灰色较粗阴影线一端为负极丝印框线体较粗的一端为负极(左图红色圈)LED 贴片发光二极管元件本体一端有色点为负极(左图红色圈)与贴片二极管相同元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明LED 插件发光二极管1.本体内引脚面积较大一边为负极2.元件脚较短的一边为负极实际作业过程中需测量确定丝印符号三角形有横线一边为负极(左图红色圈)丝印圆圈有缺口的一边为负极(左图红色圈)丝印圆圈内有线条一边为负极(左图红色圈)丝印圆圈内锥形尖端一边为负极检波二极管TVS管贴片双色发光二极管本体有色点的一端为负极(左图红色圈)丝印框内三角形顶端有横线一侧为负极(左图红色圈)插件双色发光二极管两种发光颜色需测量确定脚位丝印符号R表示红色一端脚位,G表示绿色一端脚位红外发射管本体内引脚面积较大一边为负极或短脚为负极元件正极对应丝印标有“+”一边元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明LED 红外接收头以元件本体凸出面辨认方向元件本体凸出部位对应PCB丝印符号锥形端三极管TO-92(92L)封装TO-92(92L)元件本体平面对应丝印平边(左图红色圈)霍尔传感器(开关)以元件锥形面辨认方向元件本体锥形端对应丝印符号锥形端(左图红色圈)TO-126封装以本体有金属一面辨认方向TO-126元件本体金属面对应丝印框线较粗一端(左图红色圈)TO-220封装元件本体有金属一面对应丝印框线体较粗一面(左图红色圈)TO-247封装元件本体非金属面对应丝印有缺角一边(左图红色圈)桥堆扁桥元件本体标有“+”表示正极,标有“-”表示负极元件本体标识“+”和“-”对应丝印“+”和“-”元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明桥堆方桥元件本体标有“+”表示正极,标有“-”表示负极元件本体标识“+”和“-”对应丝印“+”和“-”圆桥贴片桥堆丝印符号标有“A”一端为正极,标有“K”的一端为负极蜂鸣器插件蜂鸣器元件本体(或标签)标有“+”为正极元件正极对应丝印符号标有“+”一侧贴片蜂鸣器KA+电池插件电池元件本体标有“+”为正极丝印标有“+”一端为正极元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电池插件电池连接本体标有“+”一脚为正极丝印标有“+”一端为正极电池座插件电池座本体连接弹簧片凸出端为正极丝印符号凸出端为正极贴片电池座本体平边且突出端为正极本体平边对应丝印符号平边数码管数码管以元件本体标有圆点一角辨认方向元件本体标有圆点一角对应丝印标有圆点一角点阵屏一般元件本体无极性标识一般PCB上无丝印,以客户样板为准4.4常见有方向性元件及PCB丝印方向说明元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明电阻排阻元件本体有圆点或三角形标识一端为第一脚丝印框内方形焊盘孔为排阻第一脚(左图红色箭头)可调电阻元件本体上调节旋钮对应丝印框内的圆点(左图红色圈)元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明线圈滤波电感滤波电感两边绕线分别对应丝印符号中的两条波浪线插件变压器以元件本体缺角辨认方向元件本体上的缺角对应丝印符号缺角(左图红色圈)互感线圈线圈两边绕线分别对应丝印符号中的两条波浪线贴片变压器以元件本体标有圆点的一角辨认方向本体标有圆点的一角对应丝印缺口端本体标有圆点的一角对应丝印缺角(左图红色圈)贴片功率电感以元件本体缺角辨认方向元件本体缺角对应丝印框缺角或有圆点标识一角开关贴片拨码开关以本体标有“ON”字样辨认方向元件本体“ON”字样对应丝印符号“ON”或对应丝印缺口端元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明开关插件拨码开关(正拨)以本体标有“ON”字样辨认方向元件本体“ON”字样对应丝印符号“ON”或对应丝印缺口端插件拨码开关(侧拨)元件本体“ON”字样对应丝印框内黑色一边(左图红色圈)船形开关以元件本体标识“ON”及“OFF”辨认方向元件本体标识“ON”及“OFF”对应丝印“ON”及“OFF”按键开关以元件本体底部开口辨认方向元件底部开口对应丝印框内白色小方框(左图红色圈)晶振插件晶体振荡器以本体上标识“●”辨认方向1.元件本体标有“●”一角对应丝框缺角2. 元件本体标有“●”一角对应丝印框“●”标识3. 元件本体标有“●”一角对应丝印方形焊盘孔元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明晶振贴片晶体振荡器以本体上标识“●”辨认方向元件本体标有“●”一角对应丝印框“●”标识IC SIP封装以本体斜边一端或蚀刻圆点(1脚)辨认方向元件本体斜边或蚀刻圆点一端对应丝印框缺角DIP封装以本体缺口辨认方向(左图红色圈)元件本体缺口对应丝印缺口一端光耦元件本体有蚀刻圆点标识的一角为第一脚位(左图红色圈)元件本体有圆点一端对应丝印有缺口一端贴片光耦元件本体有蚀刻圆点标识的一角为第一脚位(左图红色圈)1.元件本体上圆点对应丝印框线体较粗一端(左图红色圈)2.元件本体有圆点一端朝丝印缺口方向SOP封装以本体印有凹陷圆点一角辨认方向(左图红色圈元件本体有圆点一角对应丝印缺口一端元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明ICQFP封装以本体印有凹陷圆点一角辨认方向元件本体标有圆点一角对应丝印白色箭头缺口一端(左图红色圈)PLCC封装以本体缺角辨认方向元件本体缺角对应丝印缺口一角(左图红色圈)SOJ封装以元件缺口及蚀刻凹陷圆点(1脚)辨认方向本体缺口及蚀刻凹陷圆点对应丝印缺口端BGA 以本体上有蚀刻圆点一角辨认方向1.本体上圆点对应丝印缺口一角2.本体缺口对应丝印有三角箭头标识一角(左图红色圈)以本体标有箭头一角辨认方向本体标有箭头一角对应丝印有箭头标识一角(左图红色圈)接插件贴片PLCC封装IC脚座以元件本体缺角辨认方向元件本体缺角对应丝印框缺角(左图红色圈)元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明接插件DIP封装IC脚座以元件本体缺口一端辨认方向元件本体缺口对应丝印框缺口一端插件PLCC封装IC脚座以元件本体缺角辨认方向元件本体缺角对应丝印缺角牛角插座以元件本体缺口或元件本体标示▼(1脚)辨认方向元件缺口对应丝印缺口,元件▼标示对应丝印方形焊盘孔(1脚)简易牛角插座电源插座以元件本体卡钩辨认方向元件本体卡位对应丝印凸出一端以元件本体锥形端辨认方向元件本体锥形端对应丝印框缺角围墙插座以元件本体缺口辨认方向元件本体缺口对应丝印框缺口曲靠背插座元件靠背一端在丝印框双线一端(左图红色圈)元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明接插件直靠背插座元件靠背一端在丝印框双线一端(左图红色圈)FCC排线座以本体缺角一端辨认方向元件本体缺口一端对应丝印框缺口(左图红色圈)凤凰接线端子以元件接线口一端辨认方向元件接线口在丝印框双线对面一一端(左图红色圈)进联接线端子以元件接口曲线边缘辨认方向(左图红色圈)元件接口曲线边缘对应丝印波浪形曲线一边(左图红色圈)4.5注意事项:4.5.1文件说明为正常状况下元件及PCB丝印极性方向,特殊情况按客户及工艺要求确定。
