电子元件方向极性识别

SMT贴片元器件极性的识别指导只有少数元件没有极性特性（比如电阻，片式电容，电感），通常元件的电路连接都具有极性要求。

具有极性的元件不可反向接入电路，否则电路不通。

极性识别就是通过辨别元件本体色带或者异形边角来确定元件的“正/负极”或者“pin1（脚1）”。

1.正极/负极具有极性的2引脚的SMT元件通常为钽电容、铝电解电容，二极管。

如下表所示：注：正极也称为阳极，负极也称为阴极。

2.Pin1（脚1）对于电路而言，元件的每个引脚均有唯一编号，其计数方向为逆时针，如下图：厂家会在元件本体上注明PIN1标记，通常为圆点，凹点或者色带。

如果出现多个圆点标记，可通过字符方向，颜色，模具注胶孔来判断。

不易判断时以厂家的元件白皮书为准。

同样，为了保证电路中各个元件引脚的正确接入，PCB中的元件焊盘引脚也有唯一编号，其方向也为逆时针，焊盘引脚的pin1也会做上标记，如下图：其中有极性要求的元件的Pin1均通过圆点，斜边，粗边或者凹边进行标记。

只有元件引脚与焊盘引脚一一对应，电路才会导通工作。

通过识别元件和焊盘两者的Pin1引脚位置可判断对应是否正确。

连接器是一种比较特殊元件，元件本体通过标记或者特殊外形来确定方向，装配时连接方向方法为：⏹通过连接器底部的定位针来保证方向（防呆设计）⏹保证连接器开口朝PCB板外方向（需要实料判断）⏹通过对应元件本体特征和丝印图特征来保证（大BGA座子）3.SMT元件极性图索引类型封装元件图丝印图元件识别钽电容MLD模制本体颜色标记为正电解电容CAE铝电解电容黑色标记为负斜边标记为正二极管Melf玻璃二极管黑色标记为负（色带）SOD模制本体颜色标记为负LED长方形表面：绿色为负背面：三角左边为负LED正方形缺角为负芯片SOIC(SOP)左下角圆形处为Pin1左边缺孔下方为Pin1PLCC(SOCKET)元件缺脚上方三角为pin1QFP字符左下圆点标记为pin1BGA字符左下圆点标记或色带标记为pin1方向。

贴片和插针元器件正负极的识别方法1.引言1.1 概述概述贴片和插针元器件是电子产品中常见的两种元件类型，它们在电路板上起着重要的作用。

无论是在电子产品的制造过程中，还是在维修和维护中，正确识别贴片和插针元器件的正负极极其重要。

本文将介绍贴片和插针元器件正负极的识别方法。

在面向大众的电子产品中，我们常常会遇到一些困惑：如何正确地插入贴片和插针元器件，以确保其正负极的正确连接。

贴片元器件是一种相对较小的元件，通常以平面方式安装在电路板上。

插针元器件则具有突出的金属引脚，可以直接插入电路板上的插座。

通过正确识别贴片和插针元器件的正负极，我们可以避免短路、损坏元器件以及降低电子产品的性能。

因此，本文将详细介绍贴片和插针元器件的正负极的识别方法，以帮助读者更加准确地安装和连接这些元器件。

首先，我们将重点介绍贴片元器件正负极的识别方法。

通过观察元器件的外观和查看元器件的标记，我们可以确定贴片元器件的正负极。

接下来，我们将专注于插针元器件的正负极的识别方法。

通过观察插针的形状和查看插针的标记，我们可以准确地确定插针元器件的正负极。

最后，本文将总结正负极识别方法的要点，并探讨其重要性和应用。

正确定识别贴片和插针元器件的正负极，将有助于提高电子产品的可靠性和性能。

无论是在电子产品的制造中，还是在维修和维护中，这些识别方法都起着至关重要的作用。

希望通过本文的阐述，读者能够更加清楚地了解贴片和插针元器件正负极的识别方法，并能够应用于实际操作中。

同时，也希望读者能够认识到正确识别元器件正负极的重要性，以确保电子产品的良好运行和可靠性。

接下来，我们将开始详细介绍贴片元器件正负极的识别方法。

文章结构部分是对整篇文章的结构和章节进行简要介绍，帮助读者更好地了解文章内容的分布和组织方式。

在本篇长文中，文章结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 贴片元器件正负极的识别方法2.1.1 观察元器件外观2.1.2 查看元器件标记2.2 插针元器件正负极的识别方法2.2.1 查看插针形状2.2.2 查看插针标记3. 结论3.1 总结正负极识别方法3.2 重要性和应用在引言部分，概述了本文将要介绍的内容是如何识别贴片和插针元器件的正负极，并指出了文章的目的是为了帮助读者更好地理解这些元器件的使用方法。

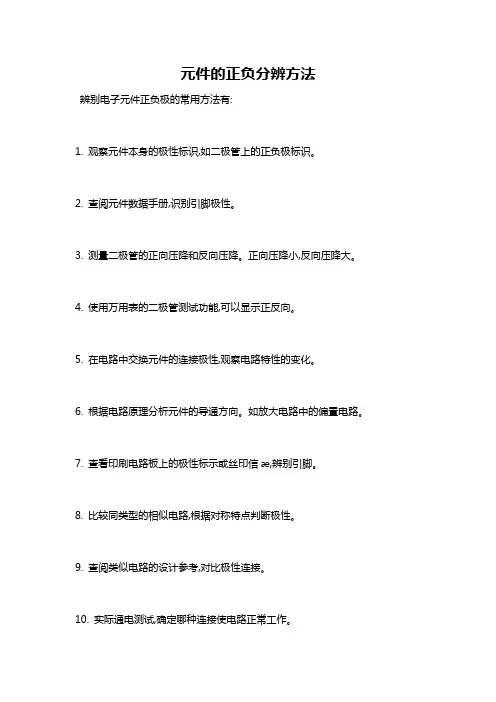

元件的正负分辨方法
辨别电子元件正负极的常用方法有:
1. 观察元件本身的极性标识,如二极管上的正负极标识。

2. 查阅元件数据手册,识别引脚极性。

3. 测量二极管的正向压降和反向压降。

正向压降小,反向压降大。

4. 使用万用表的二极管测试功能,可以显示正反向。

5. 在电路中交换元件的连接极性,观察电路特性的变化。

6. 根据电路原理分析元件的导通方向。

如放大电路中的偏置电路。

7. 查看印刷电路板上的极性标示或丝印信æ,辨别引脚。

8. 比较同类型的相似电路,根据对称特点判断极性。

9. 查阅类似电路的设计参考,对比极性连接。

10. 实际通电测试,确定哪种连接使电路正常工作。

综合使用上述方法,可以正确判断元件的极性,使电路连接正确。

元件及PCB丝印极性认识1.目的指导所有与生产相关的人员正确辩别元件极性及PCB丝印方向，避免认识错误造成生产中批量性品质异常发生。

2.范围本文件适用于作为生产相关人员教育培训资料，并为生产过程中相关人员确定元件极性及PCB丝印方向提供借鉴参考。

3.说明3.1极性元件：在电子产品电路中电流按一定的方向从元件的管脚流向另一只管脚，电压正负极不同，此类元件为有极性元件。

3.2方向性元件：因产品功能设计要求，电子产品电路中按一定方向接入并有方向要求的元件。

4.内容4.1常见有极性电子元件种类：4.1.1电容：电解电容、钽电容、法拉电容等4.1.2二极管：除双向二极管外一般都有极性，按用途分类较常见的有整流二极管、稳压二极管、检波二极管、TVS管（瞬态抑制二极管）等4.1.3LED：发光二极管、双色发光二极管、红外发射管、红外接收头等4.1.4三极管（三端稳压）：各种封装三极管（TO-92、92L、126、220、247等）、霍尔传感器（霍尔开关）等4.1.5其它：桥堆、蜂鸣器、电池、电池脚座、数码管、点阵屏等4.2常见有方向性电子元件种类：4.2.1电阻：可调电阻、排阻等4.2.2线圈：滤波电感、变压器、互感器（互感线圈）、贴片功率电感等4.2.3开关：拨码开关、船形开关、按键开关等4.2.4晶体振荡器4.2.5各种封装集成块（IC）:较常见的有SIP(单列直插封装)、DIP （双列直插封装，含光耦）、SOP（小外型封装）、QFP（四方扁平封装）、PLCC （无线引脚塑料封装）、SOJ（小外形J引脚封装）、BGA（球栅阵列封装）等4.2.6接插件：牛角插座、电源插座、围墙插座、靠背插座、FCC 排线座、凤凰端子等4.3常见有极性电子元件极性及对应PCB丝印极性说明元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容直插电解电容阴影部分带“—”标识一侧为负极丝印符号中“＋”表示正极，斜线阴影端表示负极元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容直插电解电容阴影部分带“—”标识一侧为负极丝印符号中小扇形一端为负极（左图红色圈）丝印符号中有两条线一端为负极（左图红色圈）丝印符号中边缘为负极（左图红色圈）贴片电解电容元件本体上部黑色阴影一侧为负极丝印缺角对应元件本体下端缺角一般标示为正极插件钽电容1.元件本体标有“＋”为正极2.长脚一侧为正极丝印标示有“＋”一侧为正极丝印黑色阴影一侧为负极贴片钽电容元件本体一端有粗阴影横线为正极丝印缺角一端为正极，并标有“＋”丝印框线较粗的一端为正极，并标有“＋”元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容法拉电容元件本体标有三角形箭头一侧为负极（左图红色圈）丝印标有“—”一侧为负极，标有“＋”一侧为正极二极管插件二极管元件本体有黑色较粗阴影线一端为负极（左图红色圈）丝印框内有横线一端为负极(左图红色圈)丝印符号三角形顶端有横线一侧整流二极管稳压二极管元件本体有灰色较粗阴影线一端为负极（左图红色圈）为负极（左图红色圈）丝印框有黑色阴影一侧为负极贴片二极管元件本体有蓝或黑色较粗阴影线一端为负极丝印符号三角形有横线一端为负极，丝印框有缺角的一端为负极(左图红色圈)元件本体有灰色较粗阴影线一端为负极丝印框线体较粗的一端为负极（左图红色圈）LED 贴片发光二极管元件本体一端有色点为负极（左图红色圈）与贴片二极管相同元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明LED 插件发光二极管1.本体内引脚面积较大一边为负极2.元件脚较短的一边为负极实际作业过程中需测量确定丝印符号三角形有横线一边为负极（左图红色圈）丝印圆圈有缺口的一边为负极（左图红色圈）丝印圆圈内有线条一边为负极（左图红色圈）丝印圆圈内锥形尖端一边为负极检波二极管TVS管贴片双色发光二极管本体有色点的一端为负极（左图红色圈）丝印框内三角形顶端有横线一侧为负极（左图红色圈）插件双色发光二极管两种发光颜色需测量确定脚位丝印符号R表示红色一端脚位，G表示绿色一端脚位红外发射管本体内引脚面积较大一边为负极或短脚为负极元件正极对应丝印标有“＋”一元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明LED 红外接收头以元件本体凸出面辨认方向元件本体凸出部位对应PCB丝印符号锥形端三极管TO-92（92L）封装TO-92(92L)元件本体平面对应丝印平边（左图红色圈）霍尔传感器（开关）以元件锥形面辨认方向元件本体锥形端对应丝印符号锥形端（左图红色TO-126封装以本体有金属一面辨认方向TO-126元件本体金属面对应丝印框线较粗一端（左图红色圈）TO-220封装元件本体有金属一面对应丝印框线体较粗一面（左图红色圈）TO-247封装元件本体非金属面对应丝印有缺角一边（左图红色圈）桥堆扁桥元件本体标有“＋”表示正极，标有“－”表示负极元件本体标识“＋”和“－”对应丝印“＋”和“－”元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明桥堆方桥元件本体标有“＋”表示正极，标有“－”表示负极元件本体标识“＋”和“－”对应丝印“＋”和“－”圆桥贴片桥堆丝印符号标有“A”一端为正极，标有“K”的一端为负极蜂鸣插件蜂鸣器元件本体(或标签)标有“＋”为正极元件正极对应丝印符号标有“＋”一侧贴片蜂鸣器KA＋电池插件电池元件本体标有“＋”为正极丝印标有“＋”一端为正极元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电池插件电池连接本体标有“＋”一脚为正极丝印标有“＋”一端为正极电池座插件电池本体连接弹簧片凸出端为正极丝印符号凸出端为正极贴片电池座本体平边且突出端为正极本体平边对应丝印符号平边数码管数码管以元件本体标有圆点一角辨认方向元件本体标有圆点一角对应丝印标有圆点一角点阵屏一般元件本体无极性标识一般PCB上无丝印，以客户样板为准4.4常见有方向性元件及PCB丝印方向说明元件类别元件名实物图片元件方向说明PCB丝印符号PCB丝印方向说明电阻排阻元件本体有圆点或三角形标识一端为第一脚丝印框内方形焊盘孔为排阻第一脚（左图红色箭头）可调电阻元件本体上调节旋钮对应丝印框内的圆点（左图红色圈）元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明线圈滤波电感滤波电感两边绕线分别对应丝印符号中的两条波插件变压器以元件本体缺角辨认方向元件本体上的缺角对应丝印符号缺角（左图红色圈）互感线圈线圈两边绕线分别对应丝印符号中的两条波浪线贴片变压器以元件本体标有圆点的一角辨认方向本体标有圆点的一角对应丝印缺口端本体标有圆点的一角对应丝印缺角（左图红色圈）贴片功率电感以元件本体缺角辨认方向元件本体缺角对应丝印框缺角或有圆点标识一角开关贴片拨码开关以本体标有“ON”字样辨认方向元件本体“ON”字样对应丝印符号“ON”或对应丝印缺口端元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明开关插件拨码开关（正拨）以本体标有“ON”字样辨认方向元件本体“ON”字样对应丝印符号“ON”或对应丝印缺口端插件拨码开关（侧拨）元件本体“ON”字样对应丝印框内黑色一边（左图红色圈）船形开关以元件本体标识“ON”及“OFF”辨认方向元件本体标识“ON”及“OFF”对应丝印“ON”及“OFF”按键开关以元件本体底部开口辨认方向元件底部开口对应丝印框内白色小方框（左图红色圈）晶振插件晶体振荡器以本体上标识“●”辨认方向1.元件本体标有“●”一角对应丝框缺角2. 元件本体标有“●”一角对应丝印框“●”标识3. 元件本体标有“●”一角对应丝印方形焊盘孔元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明晶振贴片晶体振荡器以本体上标识“●”辨认方向元件本体标有“●”一角对应丝印框“●”标识IC SIP封装以本体斜边一端或蚀刻圆点（1脚）辨认方向元件本体斜边或蚀刻圆点一端对应丝印框缺角DIP封装以本体缺口辨认方向（左图红色圈）元件本体缺口对应丝印缺口一端光耦元件本体有蚀刻圆点标识的一角为第一脚位（左图红色圈）元件本体有圆点一端对应丝印有缺口一端贴片光耦元件本体有蚀刻圆点标识的一角为第一脚位（左图红色圈）1.元件本体上圆点对应丝印框线体较粗一端（左图红色圈）2.元件本体有圆点一端朝丝印缺口方向SOP封装以本体印有凹陷圆点一角辨认方向（左图红色圈元件本体有圆点一角对应丝印缺口一端元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明ICQFP封装以本体印有凹陷圆点一角辨认方向元件本体标有圆点一角对应丝印白色箭头缺口一端（左图红色圈）PLCC封装以本体缺角辨认方向元件本体缺角对应丝印缺口一角（左图红色圈）SOJ封装以元件缺口及蚀刻凹陷圆点(1脚)辨认方向本体缺口及蚀刻凹陷圆点对应丝印缺口端BGA 以本体上有蚀刻圆点一角辨认方向1.本体上圆点对应丝印缺口一角2.本体缺口对应丝印有三角箭头标识一角（左图红色圈）以本体标有箭头一角辨认方向本体标有箭头一角对应丝印有箭头标识一角（左图红色圈）接插件贴片PLCC封座以元件本体缺角辨认方向元件本体缺角对应丝印框缺角（左图红色圈）元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明接插件DIP封装IC脚座以元件本体缺口一端辨认方向元件本体缺口对应丝印框缺口一端插件PLCC封装IC脚座以元件本体缺角辨认方向元件本体缺角对应丝印缺角座以元件本体缺口或元件本体标示▼（1脚）辨认方向元件缺口对应丝印缺口，元件▼标示对应丝印方形焊盘孔（1脚）简易牛角插座电源插座以元件本体卡钩辨认方向元件本体卡位对应丝印凸出一端以元件本体锥形端辨认方向元件本体锥形端对应丝印框缺角围墙插座以元件本体缺口辨认方向元件本体缺口对应丝印框缺口曲靠背插座元件靠背一端在丝印框双线一端（左图红色圈）元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明接插件插座元件靠背一端在丝印框双线一端（左图红色圈）FCC排线座以本体缺角一端辨认方向元件本体缺口一端对应丝印框缺口（左图红色圈）凤凰接线端子以元件接线口一端辨认方向元件接线口在丝印框双线对面一一端（左图红色圈）进联接线端子以元件接口曲线边缘辨认方向（左图红色圈）元件接口曲线边缘对应丝印波浪形曲线一边（左图红色圈）4.5注意事项：4.5.1文件说明为正常状况下元件及PCB丝印极性方向，特殊情况按客户及工艺要求确。

常用有极性元件方向确认规则一、电容极性1. 插装铝电解电容极性：有两种辨别方法：a)长引线端为正极。

b)壳体包装上白色的一端为负极。

2 . 表贴铝电解电容极性：有两种辨别方法：a)金属壳体顶部有黑色或蓝色标识的一端为负极。

3. 钽电容极性：有白色或黄色横条的一端为正极。

二、插装排阻方向元件体上有圆点或竖条标记的一端为第一脚。

三、晶振方向1. 插装晶振方向元件壳体的四角中有一个角为直角或与其它三个角外形不一样，所对应的引脚为第1脚。

2. 表贴晶振方向a)若元件体上有一个标识点则该点所对应的引脚为第1脚。

b)若元件体上无标识点，有一个角为斜角时，所对应的引脚为第1脚。

c)若元件体上既无标点也无斜角，则看元件体底部焊盘，与其它三个焊盘外形不一样的引脚为第1脚。

四、二极管可以用万用表二极管档测试。

1. 插装发光二极管极性：长引线一端为正极。

2. 玻璃体二极管，有一条黑色或绿色环的一端为负极。

注：若有多条色环需要测试。

3. 塑封二极管，有横条的一端为负极。

五、集成电路（芯片、IC）方向1. 两边有引线的芯片方向a)正看芯片上的字，左下为第一脚。

b)标识点对应处为第一脚。

c)标识端对应处，左下为第一脚。

2. 四边有引线且引线为鸥翼形的芯片（QFP）方向a)元件体上只有一个标识点则该点所在的角为1角。

b)元件体上有一个以上的标识点且有一个小而深的标识点，则该点所在的角为1角。

c)元件体上有两个标识点，且两个标识很相似，则请顾客确认。

3. 四边有引线且引线为J形的芯片（PLCC）方向a)若四个角中有一个角有斜角，则对应为极性方向。

b)若四个角全为直角，则标识点左边的引脚为第一脚。

六、BGA方向a)若元件体上无标识点，四个角的其中一个角处有金色箭头，则对应引脚为第一脚。

b)元件体上只有一个标识点则该点所对应的引脚为第一脚。

c)元件体上有一个以上的标识点且有一个小而深的标识点，则该点所对应的引脚为第一脚。

d)元件体上有两个标识点，且两个标识很相似，则请顾客确认。
