牵引供电系统第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源，通过牵引变电所降压至27.5kv送至电力机车的整个系统叫牵引供电系统。

牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27.5kv馈电线、接触网、电力机车、轨回流线、地回流线。

2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流；BT方式---电流通过吸流变压器与回流线再返回变电所，限制对通信线路的干扰；AT方式---利用自耦变压器对接触网供电，以减少对通信线路的干扰。

3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。

4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压，通过牵引变压器降至适合电力机车运行的27.5kv 电压，送至接触网，供给电力机车运行。

其作用是接受、分配、输送电能。

5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。

6、牵引变电所有哪几个电压等级?交流:110kv, 27.5kv, 10kv ,380v ,220v ,110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。

接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区。

每以供电分区的接触网只能从一端的牵引变电所获得电能，称为单边供电。

如果在中央断开处设开关设备时可将两供电分区连通，此处称为分区亭。

将分区亭的断路器闭合，则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能，此方式称为双边供电。

8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。

牵引供电系统的组成
牵引供电系统的组成
牵引供电系统是由若干主要部件组成的，其主要部件包括：
①轨道电源：轨道电源是牵引供电系统的核心，主要包括牵引变压器、小阳极、大阴极和电缆等。

牵引变压器是根据轨道电源的所需电压自动调节牵引电流的装置。

小阳极和大阴极是牵引电源的重要组成部分，它们用于将原有的低压电源转换成高压电源。

电缆则用于将牵引电源供应给牵引设备。

②牵引控制系统：牵引控制系统是指控制牵引电源提供的电力供应的装置，主要包括控制器和变频器等。

控制器是控制牵引电源供电的装置，控制电源的输入和输出，并对牵引电源提供的电压进行反馈。

变频器是将电源的输入频率调节为适合牵引设备运行的频率的装置。

③牵引电动机：牵引电动机是牵引设备的核心部件，可以将电能转换为机械能，从而实现牵引设备的运动。

④供电分系统：供电分系统是由多个电源器组成的，用于将牵引电源供应给牵引电动机，它可以分散牵引电源的输出，有效地分配电力，使牵引设备的安全运行。

⑤控制设备：控制设备是指控制牵引电源的供电、控制牵引电动机的转速和牵引设备的运行方向等装置，主要包括变压器、控制器和变频器等。

⑥其他配件：牵引供电系统的其他主要部件还包括避雷器、轨道
线路保护器、接地装置、红外探测器、安全保护装置等。

牵引供电系统名词解释
牵引供电系统是指为城市轨道交通、铁路、有轨电车等交通运输工具提供动力能源的电气系统。

它的主要功能是向行驶中的车辆提供电力，使其具有牵引和制动能力，同时也为车辆提供辅助电源。

在牵引供电系统中，电源为交流或直流电源，通过接触网、第三轨等设备向车辆传输电能。

牵引供电系统通常包括以下主要组成部分：
1.接触网：接触网是铁路牵引供电系统的主要组成部分，它用于提供电力给行驶中的列车。

接触网一般由钢轨、导线和支架组成，通过支架固定在正常的高度和位置。

2.集电装置：集电装置是车辆与接触网之间传递电能的设备，它通过对接触网的接触，将电能传输到车辆上。

3.变电所：变电所是牵引供电系统的电源设备，它将电网输送的高压电流转换为适合运输工具使用的低压电流，并将其输送到接触网上。

4.牵引变流器：牵引变流器是一种用于控制电力输出的电气设备，它将接收到的电能转换为适合电动车辆使用的电流和电压。

5.辅助电源：辅助电源是为车辆提供照明、空调、信号等设备供电的电源，也可以为车辆的启动和停车提供电能。

在牵引供电系统中，各个组成部分之间的协调和运行非常重要，它们共同保证了交通运输工具的牵引和制动能力，保障了交通运输的安全和稳定。

牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。

牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。

牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。

牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。

牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。

通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。

牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。

供电调度通常设在铁路局调度所。

牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。

降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。

牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。

我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。

随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。

分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。

•开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。

作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

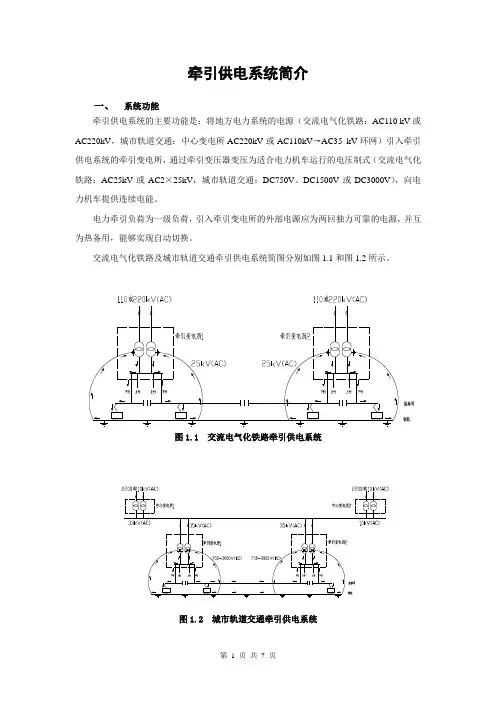

牵引供电系统简介一、系统功能牵引供电系统的主要功能是：将地方电力系统的电源（交流电气化铁路：AC110 kV或AC220kV，城市轨道交通：中心变电所AC220kV或AC110kV→AC35 kV环网）引入牵引供电系统的牵引变电所，通过牵引变压器变压为适合电力机车运行的电压制式（交流电气化铁路：AC25kV或AC2×25kV，城市轨道交通：DC750V、DC1500V或DC3000V），向电力机车提供连续电能。

电力牵引负荷为一级负荷，引入牵引变电所的外部电源应为两回独力可靠的电源，并互为热备用，能够实现自动切换。

交流电气化铁路及城市轨道交通牵引供电系统简图分别如图1.1和图1.2所示。

图1.1 交流电气化铁路牵引供电系统图1.2 城市轨道交通牵引供电系统二、牵引网供电方式1.交流电气化铁路交流电气化铁路牵引网供电方式大体上可分为三种：直接供电方式（包括带回流线的直接供电方式）、BT供电方式和AT供电方式。

（1）直接供电方式直接供电方式又可分为不带回流线直接供电方式(图 2.1)和带回流线的直接供电方式(图2.2)两种。

图2.1 不带回流线的直接供电方式图2.2 带回流线的直接供电方式不带回流线的直接供电方式在我国早期的电气化铁路中采用，机车电流完全通过钢轨和大地流回牵引变电所，牵引网本身不具备防干扰功能。

在接地方面，每根支柱需单独接地（设接地极或通过火花间隙），或者通过架空地线实现集中接地（架空地线不与信号扼流圈中性点连接）。

带回流线的直接供电方式，机车电流一部分通过钢轨和大地流回牵引变电所（约70%），其余通过回流线流回牵引变电所（约30%）。

由于流经接触网的电流和流经回流线的电流虽然大小不等，单方向相反，且安装高度比较接近，两者对铁路沿线通讯设施的电磁干扰影响趋于抵消，因此牵引网本身具备防干扰功能。

在接地方面，接触网支柱通过回流线实现集中接地，回流线每隔一个闭塞分区通过吸上线（铝芯或铜芯电缆，常用VLV-70和2xVLV-150）与信号扼流圈中性点连接（吸上线间距3～4km）。

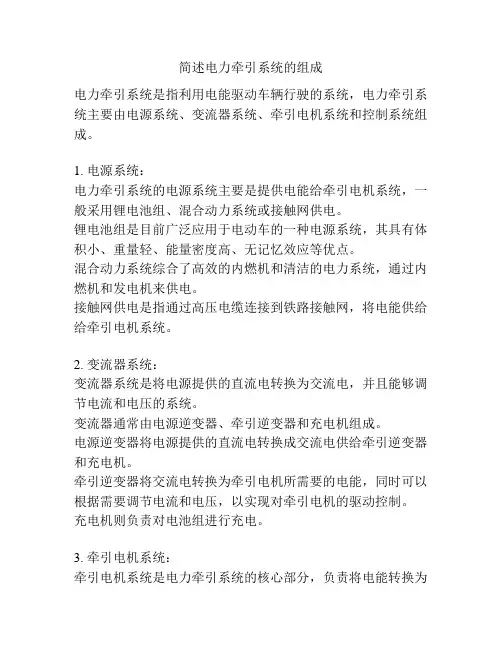

简述电力牵引系统的组成电力牵引系统是指利用电能驱动车辆行驶的系统，电力牵引系统主要由电源系统、变流器系统、牵引电机系统和控制系统组成。

1. 电源系统：电力牵引系统的电源系统主要是提供电能给牵引电机系统，一般采用锂电池组、混合动力系统或接触网供电。

锂电池组是目前广泛应用于电动车的一种电源系统，其具有体积小、重量轻、能量密度高、无记忆效应等优点。

混合动力系统综合了高效的内燃机和清洁的电力系统，通过内燃机和发电机来供电。

接触网供电是指通过高压电缆连接到铁路接触网，将电能供给给牵引电机系统。

2. 变流器系统：变流器系统是将电源提供的直流电转换为交流电，并且能够调节电流和电压的系统。

变流器通常由电源逆变器、牵引逆变器和充电机组成。

电源逆变器将电源提供的直流电转换成交流电供给牵引逆变器和充电机。

牵引逆变器将交流电转换为牵引电机所需要的电能，同时可以根据需要调节电流和电压，以实现对牵引电机的驱动控制。

充电机则负责对电池组进行充电。

3. 牵引电机系统：牵引电机系统是电力牵引系统的核心部分，负责将电能转换为机械能，驱动车辆行驶。

牵引电机通常采用交流异步电机或永磁同步电机。

交流异步电机具有结构简单、可靠性高等特点，适用于牵引车辆的起步和低速行驶；永磁同步电机具有高效、体积小等特点，适用于高速行驶和大功率需求的车辆。

另外，牵引电机系统还包括传动装置，将电机输出的转矩传递给车轮，通常采用传统的机械传动装置，如齿轮传动、链传动等。

4. 控制系统：控制系统是对电力牵引系统的各个部分协调、控制和保护的核心部分。

控制系统主要包括控制器、传感器、控制算法和通信系统。

控制器是对整个牵引系统的控制中心，利用传感器采集到的电流、电压、转速等参数信息，通过控制算法完成对牵引电机的驱动控制，并实现对整个系统的保护功能。

传感器主要用于采集牵引电机和其他关键部件的运行状态，如电流传感器、温度传感器等。

控制算法主要是对电机的控制策略进行优化，使得系统能够更加稳定、高效地工作。

《电力牵引交流传动及其控制系统》报告—电力牵引供电系统电力牵引供电系统是向电力机车供给牵引用电能的系统。

主要由牵引变电所和接触网组成。

牵引变电所将电力系统通过高压输电线送来的电能加以降压和变流后输送给接触网，以供给沿线路行驶的电力机车。

有些国家电气化铁路有时由专用发电厂供电。

电力牵引供电系统按照向电力机车提供的电流性质分为直流制和交流制，交流制又分工频单相交流制和低频单相交流制。

工频指工业标准频率,即50赫或60赫;低频指低于工业标准频率的频率,应用最多的是[92-01]赫,即50赫的三分之一。

各种电流制的电力牵引供电系统的设备有很大的差别。

电流制的发展直流制应用最早，19世纪末电力牵引开始用于铁路干线时，应用的就是直流制。

目前在英、法、日、苏等国直流制仍然大量存在。

直流制是将电力系统的三相交流电降压并变换为直流电供应接触网。

接触网电压有1200伏、1500伏、3000伏等多种。

由于电力机车电压受直流牵引电动机换向条件的限制，接触网电压很难大幅度提高，所以直流制须沿接触网输送大量电流，在接触网上一般须用两根铜接触导线，并应用铜承力索，另加一些平行的铝加强导线来分流，耗费有色金属量较大。

另外，为了保持接触网的电压水平，沿线路每隔10～30公里须设置一个牵引变电所。

直流制的这些弱点，推动了交流制的研究。

交流牵引供电系统20世纪初，工频三相交流制和低频单相交流制相继出现。

工频三相交流制曾在意大利应用，由接触网输送三相中的两相，另一相接地。

后因两相接触网结构复杂、维护困难被淘汰。

低频单相交流制则在德国、瑞典、瑞士等国得到发展。

这种电流制接触网电压一般为 15000伏,在电力机车上降压,使用单相整流子牵引电动机。

交流制的接触网比直流制的简单得多，牵引变电所的设置间距也加长。

采用低频的主要原因是整流子牵引电动机换向困难，不适宜于在工频运转。

低频制需要低频电源，所以低频制电气化铁路必须建设专用低频发电厂，或者在牵引变电所将电力系统送来的工频电流降压并变换成低频电流。

牵引供电系统的组成
牵引供电系统是铁路运输中不可或缺的一部分，它主要负责为铁路牵引机车和列车提供电力。

牵引供电系统由多个组成部分组成，这些部分共同协作，确保铁路运输的安全和顺畅。

第一个组成部分是接触网。

接触网是牵引供电系统的核心部分，它负责将电能传输到牵引机车和列车上。

接触网通常由一组悬挂在铁路轨道上的导线构成，这些导线与牵引机车和列车上的接触装置相连。

当牵引机车和列车行驶在铁路轨道上时，它们的接触装置会与接触网上的导线接触，从而获得电能。

第二个组成部分是变电所。

变电所是将高压电能转换为适合牵引机车和列车使用的低压电能的设备。

变电所通常位于铁路线路沿线，它们通过接触网将电能传输到牵引机车和列车上。

变电所还负责监控牵引供电系统的电压和电流，以确保系统的稳定运行。

第三个组成部分是牵引变流器。

牵引变流器是将接收到的电能转换为适合牵引机车和列车使用的电能的设备。

牵引变流器通常安装在牵引机车上，它们将接收到的电能转换为直流电能，以供机车和列车使用。

第四个组成部分是牵引电机。

牵引电机是将电能转换为机械能的设备，它们通常安装在牵引机车上。

当牵引机车接收到电能时，牵引电机会将电能转换为机械能，从而驱动机车和列车行驶在铁路轨道
上。

以上是牵引供电系统的主要组成部分。

这些部分共同协作，确保铁路运输的安全和顺畅。

在未来，随着科技的不断发展，牵引供电系统也将不断升级和改进，以适应铁路运输的不断发展和变化。
