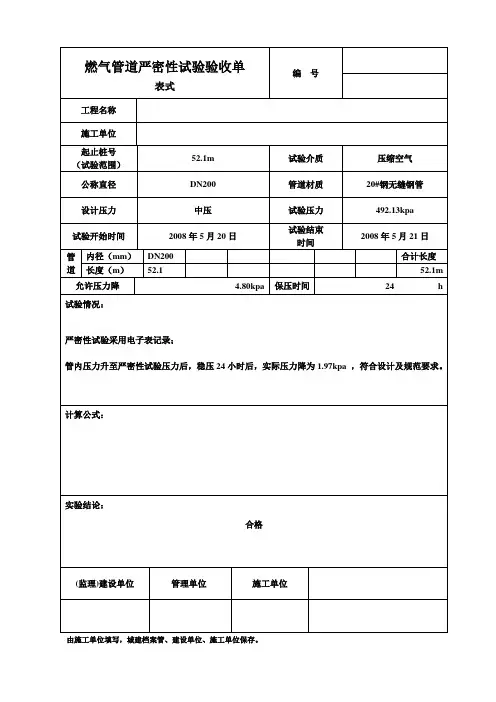

燃气管道气密性试验记录
工程名称姜堰市友成染整天然气管道安装
施工单位江苏龙海建工集团姜堰项目部
压力计精度0.4级试验压力0.1Mpa
公称直径De110 、De90 起止桩号长度265m
记录开始时间年月日时
记录结束时间年月日时时间压力时间压力2：00 0.1Mpa 20：00 0.1Mpa 4：00 0.1Mpa 22：00 0.1Mpa 6：00 0.1Mpa 24：00 0.1Mpa 8：00 0.1Mpa 2：00 0.1Mpa 10：00 0.1Mpa 4：00 0.1Mpa 12：00 0.1Mpa 6：00 0.1Mpa 14：00 0.1Mpa 8：00 0.1Mpa 16：00 0.1Mpa 10：00 0.1Mpa 18：00 0.1Mpa
其它说明/
监理工程师质检员记录人
5.5 工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验 5.5.1 用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产 品说明书或设计文件的规定。 检验方法：检查设备铭牌、产品说明书和设计文件。 5.5.2 用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合 下列规定： 1 燃烧器的供气压力，必须符合设计文件的规定； 2 用气设备应符合现行国家标准GB 50028 的规定； 3 检验方法：检查设备铭牌、产品说明书和设计文件。 5.5.3 设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028 的 有关规定。 检验方法：检查设备铭牌、产品说明书和设计文件。 5.6 烟道的检验 5.6.1 烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。 检验方法：观察和查阅设计文件。 5.6.2 烟道抽力应符合现行国家标准GB 50028 的有关规定。 检验方法：压力计测量。 5.6.3 防倒风装置（风帽）应结构合理。 检验方法：观察和查阅有关资料。 5.6.4 水平烟道的长度应符合现行国家标准GB 50028 的有关规定。 检验方法：观察、尺量和查阅设计文件。 5.6.5 水平烟道应有0.01 坡向用气设备的坡度或符合设计文件规定的坡度。 检验方法：观察和用水平尺测量。 5.6.6 用镀锌钢板卷制的烟道的检验应符合下列规定： 1 卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的 弯折现象； 2 检查数量：居民用户抽查20%，但不少于5 处，商业及工业用户为全部； 3 检验方法：观察。 5.6.7 用钢板铆制的烟道的检验应符合下列规定： 1 铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整
5.5工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验 5.5.1用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。 检验方法： 检查设备铭牌、产品说明书和设计文件。 5.5.2用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定： 1燃烧器的供气压力，必须符合设计文件的规定； 2用气设备应符合现行国家标准GB 50028的规定； 3检验方法： 检查设备铭牌、产品说明书和设计文件。 5.5.3设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028的有关规定。 检验方法： 检查设备铭牌、产品说明书和设计文件。 5.6烟道的检验 5.6.1烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。 检验方法： 观察和查阅设计文件。 5.6.2烟道抽力应符合现行国家标准GB 50028的有关规定。 检验方法：
压力计测量。 5.6.3防倒风装置（风帽）应结构合理。 检验方法： 观察和查阅有关资料。 5.6.4水平烟道的长度应符合现行国家标准GB 50028的有关规定。 检验方法： 观察、尺量和查阅设计文件。 5.6.5水平烟道应有 0.01坡向用气设备的坡度或符合设计文件规定的坡度。 检验方法： 观察和用水平尺测量。 5.6.6用镀锌钢板卷制的烟道的检验应符合下列规定： 1卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的 弯折现象； 2检查数量： 居民用户抽查20%，但不少于5处，商业及工业用户为全部；3检验方法： 观察。 5.6.7用钢板铆制的烟道的检验应符合下列规定： 1铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整
大连保税区LNG加气站 管道整体试压吹扫施工方案 编制单位： 沈阳工业安装工程股份有限公司 二0-三年四月
目录一、工程概况 二、机具准备 三、组织及分工 四、设计要求 五、整体试压连接示意图 六、强度试验 七、严密性实验 八、强度、严密性实验注意事项
一、工程概况 空温式气化器出口至调压计量撬入口（包括水浴式气化器进出口管道）、储罐区管道，卸车区管道，灌装区管道，BOG加热器设备出入口管道、入口管道（材质为0Cr18Ni9）；管材连接、管材管件连接，管材与阀门，管材与法兰连接（采用焊接连接）。管道试压采用分段调压地方法进行强度与气密性的实验。根据.《城镇燃气输配工程施工及验收规范》和《工业金属管道工程施工及验收规范》规定：试验采用干燥的压缩空气作为试压介质。 二、机具准备 三、组织及分工 试压工作由建设、监理单位组织、检验，由施工单位安装试压装置并实施，组成试压小组。整个试压过程统一安排，分别在总管线及各支线阀门处设置观察点，每个重要连接处配备2人，各部位用手机保持联络。现场配备专职安全员负责，在试压过程中设置隔离区，并有明显标志，防止气体吹出物伤人及污染环境。 组织机构示意图
四、设计要求 本方案根据图纸设计说明、《城镇燃气输配工程施工及验收规范》进行编制。 五、整体调压连接示意图 六、管道系统吹洗试验及注意事项 吹洗方法应根据对管道的使用要求、工作介质及管道内表面的脏污程度确定。公称直径＜600mm的气体管道宜采用空气吹扫；每次管 道吹扫持续时间不小于1分钟，在管道吹扫的末端阀门处设置白色
挡板，吹扫以挡板上无异物出现为合格。 七强度试验 1、强度试验前必须具备的条件： 1）强度试验用压力表为在校验有效期内的其精度为0.4级的压力表、氮气瓶。 2）压力试验要提前做好安全和通讯系统的保障措施，并进行技术交底。 3）管道焊接外观检验合格，吹扫合格。 4）埋地管道回填土已回填至管上方0.5m以上。 2、管道强度试验的步骤： 1）全线检查所有连接部位及安全措施，周围环境、隔离线及安全警示线的准备情况。升压期间试验人员在安全区等候。 2）关闭储罐根部阀门。关闭安全阀低部阀门及装卸车阀门。关闭仪表低部阀门。开启管道及设备连接阀门。 3）按照设计和规范要求介质为压缩空气。把空气压缩机的输气管接在要实验的管道的阀门上,开启阀门，然后启动空气压缩机，即可进行充气。 4）试验压力应均匀缓慢上升，当压力达到0.3MPa时，停止升压，对管道进行检查，个连接处及管线用浓度较高的肥皂水对管道 每个接口的所有部位，进行喷擦。喷时要仔细，每个接口喷洒 2-3次。若未发现问题用清水洗去肥皂水，稳压15min后。便
煤气管道气压严密性试验方 案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
审批页 文件名称：煤气管道严密性试验方案文件编号：JGFD-FA-01-2010 版次：A版 编制： 审核： 批准：
目录 1 概述............................................................................................. 错误!未定义书签。 2 适用范围..................................................................................... 错误!未定义书签。 3 编制依据..................................................................................... 错误!未定义书签。 4 试压范围..................................................................................... 错误!未定义书签。 5 试验参数..................................................................................... 错误!未定义书签。 6 试验介质..................................................................................... 错误!未定义书签。 7 计量器具..................................................................................... 错误!未定义书签。 8 试验标准..................................................................................... 错误!未定义书签。 9 试验过程..................................................................................... 错误!未定义书签。 10 检查过程 .................................................................................. 错误!未定义书签。 11 安全技术要求 .......................................................................... 错误!未定义书签。 12 气密性试验小组 ...................................................................... 错误!未定义书签。
燃气管道受损泄漏的检测方法与选择 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
燃气管道受损、泄漏的检测方法与选择与其它能源运输方式相比，管道运输更有效、更安全、对环境的影响更小。但也正是由于管道埋于地下，对燃气管道而言，管道受损和泄漏，特别是腐蚀和因此所造成管道泄漏，往往是难以察觉的；一旦导致大面积泄漏，轻则造成经济损失，重则引发人员伤亡事故。因此，为了确保燃气输气管道的安全性，必须根据实际情况采用各种有效的管道受损和检漏技术，以避免或减少事故的发生。 1管道受损检测方法 由于外力等原因对管道可能造成的伤害，或施工不当造成的管道缺陷，一般受损位置比较明确，可以就地开挖进行检测。而管道腐蚀的位置、程度和面积，其影响因素非常多。因此，燃气管道受损状况的检测主要就是管道腐蚀状况的检测。管道腐蚀检测技术包括管道外腐蚀检测和管道内腐蚀检测两大类。 1.1 管道外腐蚀检测技术 在燃气管道上，埋地钢制管道的外腐蚀保护一般由绝缘层和阴极保护组成的防护系统来承担，通过对阴极保护系统的检测，可以判断防腐层的损坏程度，从而得出管道受腐蚀的情况。基于这一原理而研究出的方法，其检测参数一般是管/地电位的测量和管内电流的测量。管/地电位
的检测技术包括短间歇电位检查法、组合电位测试法、直流电压梯度法等；管内电流检测技术包括电流梯度分布法、分段管内电流比较法等。虽然这些方法能够实现不开挖、不影响正常工作的情况下对埋地管道进行检测，但这些方法都是属于间接检测管道腐蚀的方法，有的方法对测量人员的要求十分严格，例如用直流电压梯度法检测时，为准确判定管道涂层缺陷的位置，要求测量人员垂直于管道方向测量，因此，测量前必须知道管道的确切位置、走向等，对于长距离埋地管道进行检测，这一要求很难达到。此外，有的管外检测技术不适合于检测穿越公路、铁路和江河海底的管道。 1.2管道内腐蚀检测技术 管道发生腐蚀后，通常表现为管壁变薄，出现局部的凹坑和麻点。管道内腐蚀检测技术主要是针对管壁的变化来进行测量和分析的。在没有开挖的情况下进行的管道内腐蚀检测。一般有漏磁通法、超声波法、涡流检测法、激光检测法和电视测量法等。其中目前国内外使用较广泛的是漏磁通法和超声波法，它们可以提供管道沿线的焊缝、支管接口、阀门、管壁厚度变化、防腐层剥离、裂缝等信息。 漏磁通法检测的基本原理是建立在铁磁材料的高磁导率这一特性上，钢管腐蚀缺陷处的磁导率远小于钢管的磁导率，钢管在外加磁场作用下被
天燃气管道试压施工措施简述 编写人：芦立江，孙泽亮，刘鹏飞 天燃气管道试压，根据设计图纸要求并结合现场实际情况，一般分段进行本工程的强度和严密性试压工作。选洁净水作为试压介质。下面以大管径长输天燃气管道试压简述 1施工程序 2准备工作 2.1试压方案编制 （1）分段清管和分段试压应在管道下沟回填完成后进行。 （2）施工前应依据设计要求及规范规定并结合工程现场实际情况，编制清管、试压施工方案，报监理审批。 （3）管道清管、试压施工方案应包括以下内容：工程概况、试压介质的选定、试压设备的选定、试压段落的划分、施工程序、施工方法和关键施工技术措施、质量标准、安全环保措施、进度计划、劳动组织、施工暂设与措施用料明细、试验段纵断面图、施工现场平面布置图。 2.2计量器具校验 （1）试压用的压力表、压力天平、压力和温度记录仪、流量计等计量器具必须经法定计量部门校验合格，且必须在有效期内使用。 （2）压力表的量程为试验压力的1.5倍左右，表盘直径不应小于150mm 最小刻度不应大于每格读数0.1Mpa。 （3）每段试压时的压力表不应少于2块，分别安装在试压管段的首末端。 试压管段的首端还应安装一个压力自动记录仪和压力天平。管段压力读数以压力 天平为准。 （4）温度记录仪分别安装在试压管段的首末端及中间。 2.3试压头预制 （1）试压头由椭圆封头、短节、阀门及接管等组成。示意图如下，其中试压头A 为上水端，图B为排水端。
试压头A示意图 图中：1-汇管（DN2O0; 2-打压车接管（DN50; 3-压力表接管（DN15； 4-压力天平接管（DN15；5-压力记录仪接管（DN15；6-温度记录仪（DN15；7-椭圆封头；8-短节；9-清管器。 试压头B示意图 图中：1-压力表接管（DN15；2-压力记录仪接管（DN15；3-温度记录仪接管（DN15；4-跨接管（DN150；5、6-压风车接管（DN50 ；7-椭圆封头；8- 挡板；9-清管器；10-短管。 （2）椭圆封头材质应与主管线材质相当，厚度满足试验压力要求，短节规格与试压段管线相同。 （3）试压头使用前应单独进行强度试验，强度试验压力为设计压力的 1.5 倍，稳压2小时，无泄漏、无爆裂为合格。 2.4收发球筒预制 （1）发球筒制作： 发球筒由短管、大小头、封头、压力表接管、压风车进气管等组成。其中短管规格与试压段管线规格相同。 距发球筒管道前端0.8m顶部开一个? 50mm勺孔，作为第一进气孔，在装球 体管道前端1.8m处顶部开一个? 50mm勺孔，作为第二进气孔
燃气管道强度试验及管道吹扫 方案 本工程气密性试验压力为 0.1Mpa，试验介质为压缩空气，试验保证压力时间为24小时。 1、试验的原则: 根据设计要求,燃气管道强度试验分为两个步骤: 强度试验和气密性试验。 ①.该燃气管道强度试验压力为 0.6Mpa,试验介质为压缩空气,试验时间为1小时。 ②.气密性试验压力为 0.1Mpa,试验介质为压缩空气,试验保证压力时间为24小时。在试验之前,把强度试验压力通过放散阀把压力调至试验压力,保持一段时间,管内外达到常温,压力稳定后,记时间、温度、观察压力表读数,稳压24小时压力降不超过下式计算结果方为合格。 2、试压﹑吹扫的原则: ①.试压时间视施工情况进行调整,施工完毕一段试压一段,交工验收一段。 ②.气密性试验达到试验压力,在压力、温度稳定后开始计时,经过24h后,测出压力表上的压力降,经过温度修正后与允许压力降比较。 ③.试验压力及操作要求应符合图纸和CJJ33-89的规定。 3、空气吹扫利用大型空压机(9m3/h)进行不间断的吹扫。吹扫压力不超过管道的设计压力 0.4Mpa,流速不小于20m/s。
4、空气吹扫过程中,当目测排气无污物时,应在排气口设置白布障或涂白漆的木制靶板检验,5分钟内靶板上无铁锈﹑尘土﹑水分及其他杂物应为合格。 5、强度﹑气密性试验的标准: ①.允许压降: 当设计压力为P≤ 0.5Mpa时 同一管径ΔP=40T/d 不同管径ΔP=40T(d1l1+d2l2+……+dnln)/(d12l1+d22l2+……+ dn2ln) 上述式中: ΔP――允许压降(Pa) T――试验时间(h) d――管段内径(m) d1+ d2+……+dn――各管段内径(m) l1+ l2+……+ln――各管段长度(m) ②.实际压降 试验测定的压力降应根据试压时管内温度、大气压变化、按下式予以修正: ΔP′=(H1+B1) ΔP′――xx压力降(Pa) H1 H2――试验开始和结束时的压力计读数(Pa) B1 B2――试验开始和结束时的气压计读数(Pa) t1 t2――试验开始和结束时的管内温度(℃)计算结果以ΔP′≤ΔP为合格。
氨区气密性试验及氮气置换 试验对象：氨区内所有液氨和气氨管道 一、目的： 氨属于乙类可燃流体，必须进行气密性试验。以确保试车投运的顺利、安全的进行。 二、技术要求： 在进行水压试验，管道吹洗合格之后才能气密性试验。采用介质为99.9以上的氮气为试验介质。试验压力为管道设计压力，详细参数见设计图纸中的“压力管道一览表”。温度：常温。不同的设计压力的管道应分段试压。试压管路的为一个封闭系统。试压合格后减压至0.05MPa，紧接着进行管路的氮气置换工作。详细用气量及各步骤参数件附表“氨区气密性试验和氮气置换用气表”。 三、气密性试验应具备的条件 1、设备在安装前已试压合格，无泄漏点，管路上阀门已试压试漏无泄漏后安装 上系统。 2、安装单位已做过分段的试压试漏工作。 3、设备和管道已吹扫置换干净，且清洗合格。 4、仪表元件等已全部安装到位，且调试合格，并能投入运行。 5、试验用的盲板，压力表准备完毕。压力表精度1.5级，量程为试验压力的2 倍。 6、安全阀已经隔离。 7、氨区氮气系统已准备就绪。 8、试验工作人员及安装维修人员已作好安排，试验人员已熟悉试验方案。 四、气密性试验步骤 1、根据工艺流程将试压分为三段试压：液氨卸车管至蒸发器出口调节阀（含卸 料压缩机），蒸发器调节阀至气氨界区出口，气氨回收系统。 2、对系统作全面检查，确认设备、管道、管件、仪表等有无缺损。 3、关闭各段试验管路的所有排气，导淋阀。系统进出口阀门关闭，压力分界点 阀门关闭。 4、系统内部阀门全部开启；安全阀已经隔离。 5、压力表在充氮入口安装一块，试压管道末端安装一块。 4、缓慢开启进气阀，直至升至设计管道设计压力值，关闭进气阀保压。 5、如果发现压力下降，用涂肥皂水仔细检查整个系统（特别是法兰、阀门连接 处）是否泄漏。如果压力下降，应及时消除泄漏，并重新升压到规定指标。 6、若压力不再下降，确认无泄漏后，记下起始时的温度、压力值，连续保压24 小时。 7、计算泄漏率，若泄漏率小于0.2%（每小时）则为合格。（泄漏率是对试压管道较长的一个复核。在气密性试压开始阶段升压到一定值的时候，关闭压力源之后由于管道有一定的膨胀率等因素，管道内的压力可能会下降。若管道无泄漏，
管道系统气密性试验 请看(SH3501-2011 石油化工剧毒可燃介质管道工程施工及验收规范) GB/T 20801.5-2006 压力管道规范工业管道第5部分：检验与试验 规范太多，都有相应说明，出楼上的SH和GB20801外， 还有GB50235工业金属管道工程施工规范， GB50517石油化工金属管道工程施工质量验收规范， 看你执行哪个，差别都不大。 GB50517石油化工金属管道工程施工质量验收规范 规定达到试验压力后，停压10min，用涂刷中心发泡剂的方法，巡回检查所 有密封点，无泄漏为合格。 GB50235-2010。是管道安装施工规范的基础，建议你看看里面的气密部分，说的很详细，这 GB50235-2010 《工业金属管道工程施工规范及条文说明》.pdf
我们这油气输送管道，当时气密了6个小时 你是问实际操作还是竣工资料的填写啊 实际操作呢就是空压机打压或者氮气打压或者水压 竣工资料呢，你要想知道详细点，就查查规范 CJJ33-2005《城镇天然气输配送管道验收规范》，下面是我粘贴的 严密性试验介质宜采用空气，试验压力应满足下列要求： 1. 设计压力小于5 kPa 时，试验压力应为20 kPa 。 2. 设计压力大于或等于5 kPa 时，试验压力应为设计压力的1.15倍，且不得小于0.1 MPa 。 12.4.4 试验时的升压速度不宜过快。对设计压力大于0.8Mpa的管道试压，压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。 12.4.5 严密性试验稳压的持续时间应为24 h ，每小时记录不应少于1次，当修正压力降小于133 Pa 为合格。修正压力降应按下式确定： ⊿P’=(H1+B1)-(H2+B2)(273+ t1)/(273+ t2) (12.4.5) 式中：——修正压力降（Pa）； H1、H2 ——试验开始和结束时的压力计读数（Pa ）； B1、B2 ——试验开始和结束时的气压计读数（Pa ）； t1、t2 ——试验开始和结束时的管内介质温度（℃）。 12.4.6 所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位，然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏为合格。 GB6222《工业煤气企业--安全规范》中亦有相应规定 泄漏性试验应在压力试验合格后进行。 试验介质宜采用空气,试验压力为设计压力。

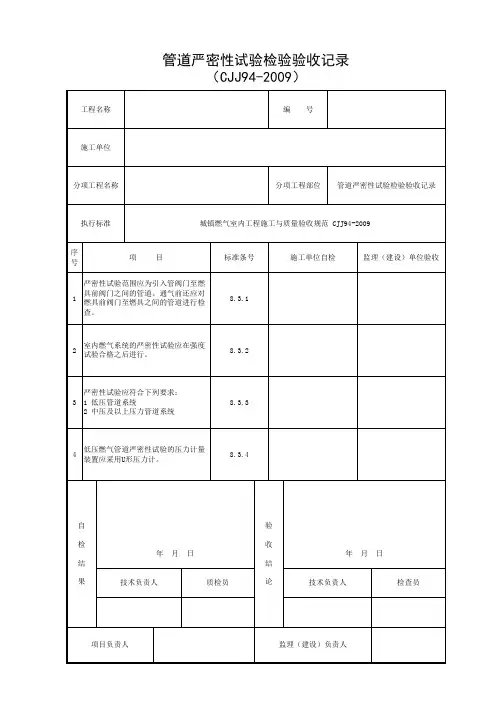

管道（设备）强度、严密性试验记录 编号：05-02/（08-07）
管道（设备）强度、严密性试验记录说明 《建筑给水排水及采暖工程施工质量验收规范》ＧＢ50242-2002 室内给水管道的水压试验必须符合设计要求，当设计未注明时， 检验方法：管钢在采暖管道系统试验压力下101min内压力降不大于0.02ＭＰa，然后降至工作压力1.5倍稳压，不渗不漏越过0.05ＭＰa，然后在工作压力1.1.5倍状态下稳压2h,压力降不得超过0.03ＭＰa，连接处不得渗漏。 各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.06ＭＰa. 检验方法：金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02ＭＰa,然后降至工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05ＭＰa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03ＭＰa，同时检查各连接处不得渗漏。 4.4.3敞口水箱的满水试验和密闭水箱（罐０的水压试验必须符合设计与本规范的规定。检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。 热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应为系统顶点的工作压力加0.1ＭＰa，同时在系统顶点的试验压力不小于0.3ＭＰa. 在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。 检验方法：试验压力下10min内压力不降，不渗不漏。 热交换器应以工作压力的1.5倍作水压试验。蒸汽部分应不低于蒸汽供汽压力加0.3ＭＰa；热水部分应不低于0.4ＭＰa。 检验方法：试验压力下10min内压力不降，不渗不漏。 6.3.5敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。检验方法：满水试验静置24h，观察不渗不漏；水压试验在试验压力下10min内压力不降，不渗不漏。 8.3.1散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6ＭＰa。 检验方法：试验时间为2～3min，压力不降且不渗不漏。 辐射板在安装前必须进行水压试验，试验压力为工作压力1.5倍，但不得少于0.6ＭＰa。 检验方法：试验压力下2～3min压力不降且不渗不漏。 盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6ＭＰa。 8.6.1 采暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，应符合下列规定： 1蒸汽、热水采暖系统，应以系统顶点工作压力加0.1ＭＰa作水压试验，同时在系统顶点的试验压力不小于0.3ＭＰa； 2高温热水采暖系统，试验压力应为系统顶点工作压力加0.4ＭＰa。 3使用塑料管及复合管的采暖系统，应以系统顶点工作压力加0.2ＭＰa，同时在系统顶点的试验压力下10min内压力降不大于0.02ＭＰa，降至工作压力后检查，不渗、不漏； 检验方法：使用钢管及复合管的采暖系统应在试验压力下10min内压力降不应大于0.05ＭＰa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05ＭＰa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。 9.2.5管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6ＭＰa. 检验方法：在试验压力下，10min内压力降不应大于0.05ＭＰa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05ＭＰa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6ＭＰa. 检验方法：在试验压力下，10min内压力降不大于0.05ＭＰa，然后降至工作压力下检查，
燃气管道功能性试验的规定 管道安装完毕后应依次进行吹扫、强度试验和严密性试验。 一、管道吹扫 （一）管道吹扫应按下列要求选择气体吹扫或清管球清扫 （1）球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯复合管道和公称直径小于100mm或长度小于100m的钢制管道，可采用气体吹扫。 （2）公称直径大于或等于100mm的钢制管道，宜采用清管球进行清扫。、 （二）管道吹扫应符合下列要求 （1）吹扫范围内的管道安装工程除补口、涂漆外，已按设计图纸全部完成。 （2）管道安装检验合格后，应由施工单位负责组织吹扫工作，并在吹扫前编制吹扫方案。（3）按主管、支管、庭院管的顺序进行吹扫，吹扫出的赃物不得进入已吹扫合格的管道。（4）吹扫管段内的调压器、阀门、孔板、过滤网、燃气表等设备不应参与吹扫，待吹扫合格后再安装复位。 （5）吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫口前严禁站人。 （6）吹扫压力不得大于管道的设计压力，且应不大于0.3MPa。 （7）吹扫介质宜采用压缩空气，严禁采用氧气和可燃气体。 （8）吹扫合格设备复位后，不得再进行影响管内清洁的其他作业。 （三）气体吹扫应符合下列要求 （1）吹扫气体流速不宜小于20m/s。 （2）吹扫口与地面的夹角应在30°～45°之间，吹扫口管段与被吹扫管段必须采取平缓过渡对焊，吹扫口直径应符合下表的规定。 吹扫口直径（mm） （3）每次吹扫管道的长度不宜超过500m；当管道长度超过500m时，宜分段吹扫。（4）当管道长度在200m以上，且无其他管段或储气容器可利用时，应在适当部位安装吹扫阀，采取分段储气，轮换吹扫；当管道长度不足200m，可采用管道自身储气放散的方式吹扫，打压点与放压点应分别设在管道的两端。 （5）当目测排气无烟尘时，应在排气口设置白布或白漆木靶板检验，5min内靶上无铁锈、尘土等其他杂物为合格。 （四）清管球清扫应符合下列要求 （1）管道直径必须是同一规格，不同管径的管道应断开分别进行清扫。 （2）对影响清管球通过的管件、设施，在清管前应采取必要措施。 （3）清管球清扫完成后，应按上述（三）中5进行检验，如不合格可采用气体再清扫直至合格。 二、强度试验 （一）试验压力 一般情况下试验压力为设计输气压力的1.5倍，但钢管不得低于0.4MPa，聚乙烯管（SDR11）不得低于0.4MPa，聚乙烯管(SDR17.6)不得低于0.2MPa。 （二）试验要求
□强度试验报告 工程名称： 施工单位： 管道规格：（注明所有管径、起止桩号及长度） 1．D406 总测试管道长度： 测试仪器： 1.6级0～4MPa压力表 □由施工承包单位供应□由建设单位供应 测试资料 第一次时间：最后一次时间： 次数 1 2 3 4 5 6 时间 压力 温度 大气压力 允许泄漏率：不允许压降实际泄漏率： 结果：□合格□不合格 施工单位代表：年月日 监理单位代表：年月日 建设单位代表：年月日 技术监督部门代表：年月日
□气密性试验报告 工程名称： 施工单位： 管道规格：（注明所有管径、起止桩号及长度） 1．De63～92M 总测试管道长度：92M 测试仪器：0.4级0～0.6MPa压力表 □由施工承包单位供应□由建设单位供应 测试资料 第一次时间：最后一次时间： 时间 压力（Mpa） 温度（℃） 大气压（bpa） 时间 压力（Mpa） 温度（℃） 大气压（bpa） 允许泄漏率：133Pa 实际泄漏率：Pa 修正压力降ΔP’ = (H1+B1)-(H2+B2)(273+T1)/(273+T2) 结果：□合格□不合格 施工单位代表：年月日监理单位代表：年月日建设单位代表：年月日技术监督部门代表：年月日
□强度试验报告 工程名称： 施工单位： 管道规格：（注明所有管径、起止桩号及长度） ①DN50～24.6m 总测试管道长度：24.6m 测试仪器：压力表 □ 由施工承包单位供应□ 由建设单位供应 测试资料 第一次时间：最后一次时间： 时间 压力 操作方法肥皂液涂抹所有接头结果 施工单位代表：年月日监理单位代表：年月日建设单位代表：年月日技术监督部门代表：年月日
【专业知识】制冷管道严密性试验记录 Ⅰ基本要求和内容 （1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。 （2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。 （3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复进行吹扫，并在排污口设靶检查，直至无污物为合格。清洗吹污情况填写记录表。 （4）制冷管道吹扫洁净后，应进行气密性试验，试验压力应符合设计或设备技术文件的规定。试验情况填写记录表。 （5）抽真空试验应在气密性试验合格后进行，制冷系统的抽真空试验应符合设备技术文件的规定。试验情况填写记录表。 （6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。试
验情况填写在记录表。 （7）灌注制冷剂，应根据配管的长度及设备技术文件的规定进行计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。制冷剂充注记录填写记录表。Ⅱ核查办法 （1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。 （2）核查制冷系统是否有进行系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。 （3）核查测定所使用的仪器仪表是否有检定证书，其精度是否符合要求，各项记录的测定日期是否在其检定有效期内。 （4）对照设计施工图纸，核对各项试验项目中系统是否齐全，试验数据是否准确、真实，签证是否齐全。 Ⅲ核定原则 凡出现下列情况之一，本项目核定为不符合要求。 （1）未按要求进行各项试验，试验项目不齐全，内容不完整。 （2）试验方法、程序不正确，各项试验数据不符合设计要求、设备技术文件和施工规范的规定，又未进行处理及复试。 （3）试验数据不真实，签证不齐全。 （4）测试用的仪表无检定证书，或测试时仪表已超过检定有效期。 结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习
煤气管道气压严密性试验方案
燃气发电二期工程 煤气管道严密性试验方案
审批页 文件名称：煤气管道严密性试验方案文件编号：JGFD-FA-01-2010 版次：A版 编制： 审核： 批准：
目录 1 概述 (1) 2 适用范围 (1) 3 编制依据 (1) 4 试压范围 (1) 5 试验参数 (1) 6 试验介质 (2) 7 计量器具 (2) 8 试验标准 (2) 9 试验过程 (2) 10 检查过程 (2) 11 安全技术要求 (3) 12 气密性试验小组 (3)
煤气管道严密性试验方案 1 概述 ****有限公司燃气发电二期工程采用****股份有限公司生产的JG-110/6.87-Q型锅炉，设计燃料为高炉煤气(掺烧30%焦炉煤气)，锅炉为单锅筒、全膜式壁、前吊后支式“Π”型布置结构，锅筒、水管系统、过热器全部悬吊于钢架的顶板上，省煤器、空气预热器等尾部受热面则采用积木式结构布置在尾部竖井烟道中，蒸汽温度的控制方式为给水喷水减温。在炉膛下部采用了强化传热传质的高炉煤气锅炉炉内蓄热稳燃装置，与正四角旋流式组合煤气燃烧器相配合，保证了煤气的充分燃烧。 为了确保锅炉安全运行，煤气管道的严密性试验非常重要，因此对煤气管道进行气密性试验，对管道、焊缝、法兰、各种阀门、排水器等进行渗漏检查，达到设计及规范要求方可投入使用。 2 适用范围 本方案仅适用于****有限公司燃气发电二期工程锅炉高炉煤气和焦炉煤气管道严密性试验。 3 编制依据 ●锅炉高炉煤气系统管道(37-107S9)； ●锅炉焦炉煤气系统管道(37-107S10)； ●《工业企业煤气安全规程》(GB6222-2005)； ●施工图纸。 4 试压范围 煤气管道电动蝶阀至新建燃气锅炉前气动快关阀；高炉煤气和焦炉煤气并至一体进行气密性试验，包括：管道、焊缝、法兰、阀门、排水器、人孔等。 5 试验参数 根据设计图纸要求，焦炉煤气管道严密性试验压力为30KPa，高炉煤气管道严密性试验压力为45KPa，高炉煤气和焦炉煤气并至一体进行气密性试验压力为
燃气管道的压力试验要求 1、强度试验的一般要求 （1）管道焊接检验、清扫合格后方能进行强度试验作业，试验压力必须满足设计压力。 （2）管道应进行分段进行压力试验，试验管道分段最大长度宜按表执行。 管道试压分段最大长度 设计压力PN（Mpa）试验管段最大长度（m） PN≤0.41000 0.4 （2）试验用压力表的量程应为试验压力的1.5—2 倍，其精度不低于0.25 级，并在效验有效期内。 （3）严密性试验介质宜采用空气，当设计压力小于5Kpa 时，试验压力应为20Kpa；当设计压力大于或等于5Kpa 时，试验压力应为设计压力的1.15 倍，且不得少于0.1Mpa。 （4）严密性试验升压速度不宜过快，对设计压力大于0.8Mpa 的管道试压，压力缓慢上升至30%。 和60%试验压力时，应分别停止升压，稳压30min，检查系统有无异常情况。如无可继续升压至严密性试验压力后，待温度、压力稳定后开始记录。 （5）严密性试验稳压的持续时间应为24h，每小时记录不应少于1 次，当修正压力降小于133pa为合格。 （6）所有未参加强度、严密性试验的设备、仪表、管件，应在严密性试验合格后进行安装，然后按设计压力对系统升压，并用泡沫水检查设备、仪表、管件及其管道的连接处，不漏为合格。 居民用户庭院燃气管道 气密性试验压力降 摘要：城镇燃气管道系统一般由储配站、输配管网、调压站以及运行管理操作和控制设施等共同组成。因此，在进行燃气管道气密性试验时，需要重视允许压力降的计算。本文就主要通过实例，介绍了燃气管道气密性试验允许压力降的计算问题。关键词：燃气管道；气密性；压力降；计算 一、城镇燃气管道系统 城镇燃气管道在总体规划设计时，需要在可行性研究的基础上，做到远近期结合，以近期为主，在技术经济比较后确定合理的方案。燃气管道的分类有很多种方法，分别是： 1、按输气压力分类，见表 1。 2、按敷设方式分类，有埋地管道和架空管道。 3、按用途分类，分为长距离输气管线、城镇燃气管线。 4、按管网形状分类，有环状管网和枝状管网两类。 5、按管网压力级制分类，有单级系统、二级管网系统、三级管网系统、多级管网系统。 二、燃气管道的允许压力降计算 根据计算流量和规定压力损失来计算管径，进而决定管道投资与材料消耗；对已有管道进行流量和压力损失的验算，以充分发挥管道的输气能力或决定是否需要对原有管道进行改造。其中枝状管网的允许压力降计算，需要根据管线图和用气情况，确定管网各管段的计算流量，对管网的节点和管段编号，再根据给定的允许压力降及由于高程差而造成的附加压头，确定管线单位长度的允许压力降，接着根据管段的计算流量及单位长度允许压力降选择管径，根据所选定的标准管径，求沿程压力降和局部压力降，计算总的压力降，最后检查计算结果。若总的压力降未超过允许值，并趋近允许值，则认为计算合格，否则应适当变动管径，直到总压力降小于并尽量趋近允许值为止。而计算环状管网的允许压力降时，需要绘制管网平面示意图，管网布置应使管道负荷较为均匀，然后对节点、环网、管段进行编号，标明管道长度、燃气负荷、气源或调压站位置等，计算各管段的途泄流量。 按气流沿着最短路径从供气点流向零点 (不同流向燃气 的汇合点)的原则，拟定环状管网燃气流动方向。但在同一环内，必须有两个相反的流向。根据拟定的气流方向，以乏Q=0 0 0 1 工程名称山东寿光蔬菜产业控股集团洛城深 加工项目加工车间-氨制冷系统设 备及安装 施工单位济南大森制冷工程有限公司 分包单位/ 监理（建设）单位山东寿光蔬菜产业控股集团有限 公司 分项工程名 称 系统管道气密性试验试验日期20140515-20140516 管道编号试验部位 气密性试验 试验介质试验压力（MPa）定压时间（h）试验结果 L01、G01 机房中、低压 系统管道 压缩空气 1.5 24h 合格 L02、G02 库房中、低压 系统管道 压缩空气 1.5 24h 合格 L01、G01 机房高压系统 管道 压缩空气 2.0 24h 合格 管道编号试验部位 真空试验 设计真空度 （Kpa） 试验真空度 （Kpa） 定压时间（h）试验结果 L01、G01 机房中、低压 系统管道 ≤5.333 ≤5.3 24h 无压力回升、合格 L02、G02 库房中、低压 系统管道 ≤5.333 ≤5.3 24h 无压力回升、合格 L01、G01 机房高压系统 管道 ≤5.333 ≤5.3 24h 无压力回升、合格 管道编号试验部位 充制冷剂试验 充制冷机压力 （MPa） 检漏仪器渗漏位置试验结果 L01、G01 机房中、低压 系统管道 0.2 硫磺无合格 L02、G02 库房中、低压 系统管道 0.2 硫磺无合格 L01、G01 机房高压系统 管道 0.2 硫磺无合格 施工单位监理（建设）单位 检测人：专业质量检查员：项目专业技术（质量）负责人： （公章）监理工程师: (建设单位项目专业技术负责人) (公章) 鲁TK－022 0 0 2 工程名称山东寿光蔬菜产业控股集团洛城深 加工项目加工车间-氨制冷系统设 备及安装 施工单位济南大森制冷工程有限公司 分包单位/ 监理（建设）单位山东寿光蔬菜产业控股集团有限 公司 分项工程名 称 系统管道气密性试验试验日期20140518-20140519 管道编号试验部位 真空试验 设计真空度 （Kpa） 试验真空度 （Kpa） 定压时间（h）试验结果 L01、G01 机房中、低压 系统管道 ≤5.333 ≤5.3 24h 无压力回升、合格 L02、G02 库房中、低压 系统管道 ≤5.333 ≤5.3 24h 无压力回升、合格 L01、G01 机房高压系统 管道 ≤5.333 ≤5.3 24h 无压力回升、合格施工单位监理（建设）单位 检测人：专业质量检查员：项目专业技术（质量）负责人： （公章）监理工程师: (建设单位项目专业技术负责人) (公章) 鲁TK－022 沼气管道的试压 网上各版本整合版 管道清扫完毕后应进行强度试验和严密性试验。试验工作可全线同时进行，也可分段进行。试压介质一般用压缩空气。 A.强度试验 B.管道试验用压力计及温度记录仪表均不应少于两块，并应分别安装在试验管道的两端。试验用压力计的量程应为试验压力的 1.5 ～ 2 倍，其精度不应低于1.5级。（4）强度试验压力为：另定。（5）试验介质：压缩空气。 C.当压力表的读数升到0.3 Mpa 时,停压5分钟检查整个管路系统和试压系统,如发现问题立即卸压处理,如无问题继续升压至另定，稳压1h 后，观察压力表不应小于30min,无压力降为合格 D.气密性试验 然后将压力降至相应的气密性试验规定压力，进行外观检查。并用涂刷肥皂水的方法检查每个焊缝和连接点，如有条件，还可在管内注入“加臭剂“，帮助检查泄露点。 气密性试验在强度试验后进行，为了使管内空气温度和周围环境温度一致，应升压至规定值后稳压6h，然后开始试验记录，每小时记录一次，试验24小时。在试验时，除记录压力变化情况外，同时检查泄露情况，其检查方法和强度试验相同。气密性试验压力应遵守下列规定：设计压力p≤5KPa时，试验压力为20KPa; 设计压力p＞5KPa时，试 验压力应为设计压力的1.15倍，但不小于100KPa。 （2）气密性试验压力为: 0.46MPa。 （3）严密性试验介质宜采用压缩空气。 （4）试验用的压力计应在校验有效期内，其量程应为试验压力的1.5~2倍，压力表精度为0.4级。。 （5）试压时的升压速度不宜过快。压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min,并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。 （6）严密性试验稳压的持续时间应为24h, 每小时记录不应小于1次，当修正压力降小于133pa 为合格。修正压力降应按下式确定： ①. 允许压降: 当设计压力为P≤0.5Mpa时 同一管径ΔP=40T/d 不同管径ΔP=40T(d1l1+d2l2+……+dnln)/(d12l1+ d22l2+……+ dn2ln) 上述式中:ΔP――允许压降(Pa) T――试验时间(h) d――管段内径(m) d1+ d2+……+dn――各管段内径(m) l1+ l2+……+ln――各管段长度(m) ②. 实际压降论文：燃气管道气密性试验允许压力降的计算
管道气密性试验记录
燃气管道强度试验及管道吹扫
