专项检验报告水压√气压√严密性管道编号：穿堂制冷系统高压管道试压部位穿堂制冷系统高压管道试验日期年月日施工过程卡编号QY-01压力表精度等级1.6压力表量程-0.1-3.9MPa压力表检定日期年月压力表编号压力表盘直径(mm)100试验介质干燥氮气氯离子含量(mg/L) /环境温度(℃)12介质温度(℃)12设计要求压力试验曲线实际压力试验曲线结论：此压力管道经2.875 Mpa试验，无变形、无泄漏、无异常响声，试验结论合格。
监检员：检验责任师：检验员：年月日专项检验报告水压√气压√严密性管道编号：穿堂制冷系统低压管道----------试压部位穿堂制冷系统低压管道试验日期年月日施工过程卡编号QY-02压力表精度等级1.6压力表量程-0.1-3.9MPa压力表检定日期年月压力表编号压力表盘直径(mm)100试验介质干燥氮气氯离子含量(mg/L) /环境温度(℃)25介质温度(℃)25设计要求压力试验曲线实际压力试验曲线结论：此压力管道经2.07Mpa试验，无变形、无泄漏、无异常响声，试验结论合格。
监检员：检验责任师：检验员：年月日专项检验报告水压√气压√严密性管道编号：高温制冷系统高压管道试压部位高温制冷系统高压管道试验日期年月日施工过程卡编号QY-03压力表精度等级1.6压力表量程-0.1-3.9MPa压力表检定日期年月压力表编号压力表盘直径(mm)100试验介质干燥氮气氯离子含量(mg/L) /环境温度(℃)12介质温度(℃)12设计要求压力试验曲线实际压力试验曲线结论：此压力管道经2.875 Mpa试验，无变形、无泄漏、无异常响声，试验结论合格。
监检员：检验责任师：检验员：年月日专项检验报告水压√气压√严密性管道编号：高温制冷系统低压管道----------试压部位高温制冷系统低压管道试验日期年月日施工过程卡编号QY-04压力表精度等级1.6压力表量程-0.1-3.9MPa压力表检定日期年月压力表编号压力表盘直径(mm)100试验介质干燥氮气氯离子含量(mg/L) /环境温度(℃)25介质温度(℃)25设计要求压力试验曲线实际压力试验曲线结论：此压力管道经2.07Mpa试验，无变形、无泄漏、无异常响声，试验结论合格。

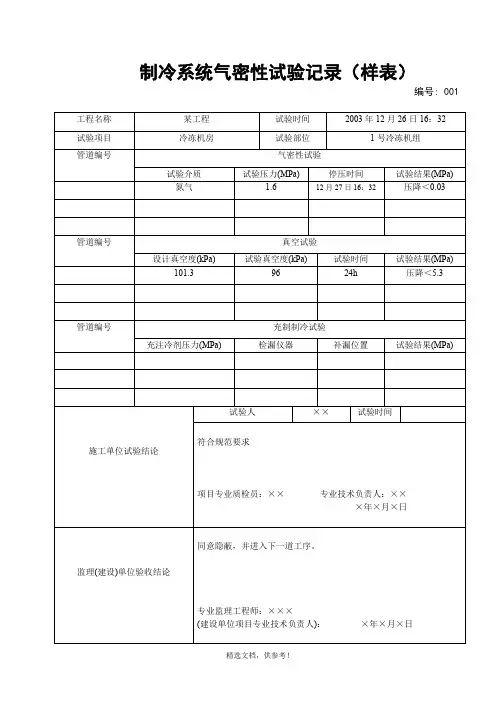

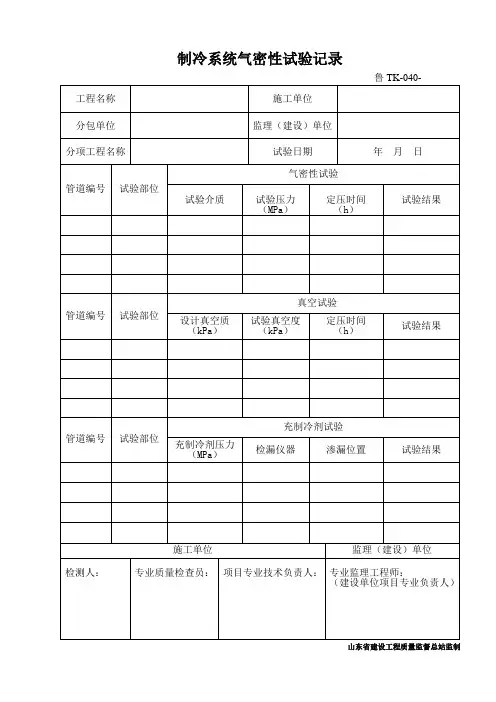

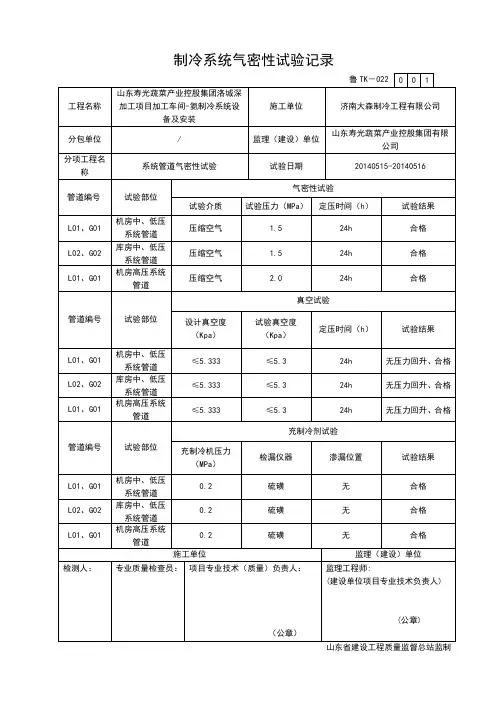

制冷系统气密性试验记录
鲁TK-040-
山东省建设工程质量监督总站监制
说明
1．分项工程名称：所在的分项工程名称。
2．制冷系统气密性试验应根据设备技术文件的规定和设计要求，确定试验数据。
要求现场安装制冷设备和制冷剂管路，包括气管、液管及配件，其强度、气密性与真空试验必须合格。
要求对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污及气密性试验、真空试验和充注制冷剂检漏试验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
3．施工单位中的检测人应为专业检测人。

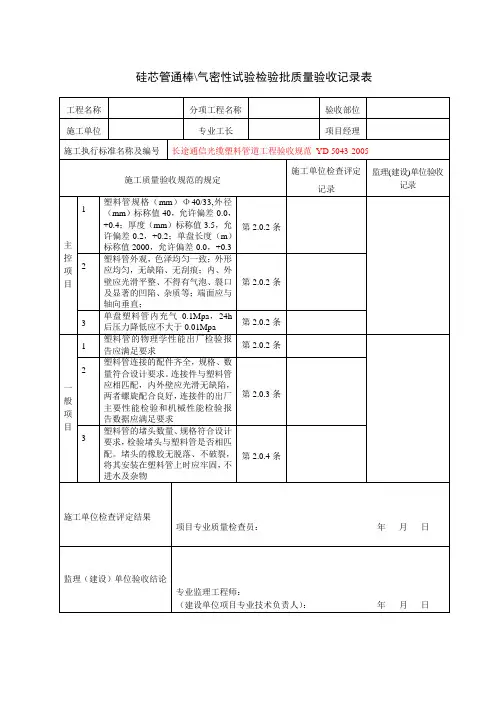

管道气密性试验报告1. 背景介绍管道气密性试验是一种常用的检验方法，用于确定管道系统的气密性能。
管道系统的气密性对于保证系统正常运行和避免能源浪费非常重要。
本报告将详细介绍管道气密性试验的步骤和结果分析。
2. 试验目的本次管道气密性试验的目的是评估管道系统的气密性能，确保系统符合设计要求。
通过试验可以检测管道系统中是否存在泄漏点，并对泄漏点进行修复。
3. 试验步骤3.1 准备工作在进行管道气密性试验之前，需要进行一些准备工作：•确定试验范围和试验对象，包括管道的长度、直径和材质等信息。
•准备试验设备，包括压力表、阀门和密封材料等。
•清洁试验环境，确保试验区域干净整洁。
3.2 密封管道首先，需要密封管道以准备试验。
具体步骤如下：1.关闭管道入口和出口的阀门，确保管道系统处于封闭状态。
2.使用密封材料封堵管道的任何可能泄漏的位置，如接口、连接点和法兰等。
3.检查密封的效果，确保密封牢固可靠。
3.3 施加压力在管道被密封后，可以开始施加压力进行试验。
具体步骤如下：1.将压力表连接到管道系统的合适位置。
确保压力表的读数准确可靠。
2.逐渐打开入口阀门，使空气或气体进入管道系统。
3.当压力达到预定值时，关闭入口阀门，并记录压力表的读数。
3.4 压力保持和泄漏检测在压力达到预定值后，需要保持一段时间并进行泄漏检测。
具体步骤如下：1.记录压力表的读数，并观察压力是否有明显下降。
如果压力下降超过预定范围，则可能存在泄漏。
2.检查管道系统的每个部分，特别是连接点和接口，寻找可能的泄漏点。
3.如果发现泄漏，及时进行修复，并重新进行压力测试。
3.5 压力释放试验结束后，需要逐渐释放管道系统中的压力，确保安全进行。
具体步骤如下：1.逐渐打开出口阀门，使管道系统中的气体缓慢释放。
2.监测压力表的读数，确保压力完全释放，并记录最终的读数。
4. 结果分析根据试验过程中的记录和观察，可以对试验结果进行分析。
主要包括以下几个方面：•压力保持时间：记录压力保持时间，如果压力下降较慢，则说明管道系统的气密性较好。
制冷空调水管道强度试验严密性试验记录4.5.3.1 制冷管道严密性试验记录Ⅰ基本要求和内容（1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。
（2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
（3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复进行吹扫，并在排污口设靶检查，直至无污物为合格。
清洗吹污情况填写在质控（通）表4.5.3－1上。
（4）制冷管道吹扫洁净后，应进行气密性试验，试验压力应符合设计或设备技术文件的规定。
试验情况填写在质控（通）表4.5.3－2上。
（5）抽真空试验应在气密性试验合格后进行，制冷系统的抽真空试验应符合设备技术文件的规定。
试验情况填写在质控（通）表4.5.3－3上。
（6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。
试验情况填写在质控（通）表4.5.3－4上。
（7）灌注制冷剂，应根据配管的长度及设备技术文件的规定进行计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。
制冷剂充注记录填写在质控（通）表4.5.3－5上。
Ⅱ核查办法（1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。
（2）核查制冷系统是否有进行系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。
管道（设备）强度、严密性试验记录编号：05-02/（08-07）管道（设备）强度、严密性试验记录说明《建筑给水排水及采暖工程施工质量验收规范》ＧＢ50242-2002室内给水管道的水压试验必须符合设计要求，当设计未注明时，检验方法：管钢在采暖管道系统试验压力下101min内压力降不大于0.02ＭＰa，然后降至工作压力1.5倍稳压，不渗不漏越过0.05ＭＰa，然后在工作压力1.1.5倍状态下稳压2h,压力降不得超过0.03ＭＰa，连接处不得渗漏。
各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.06ＭＰa.检验方法：金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02ＭＰa,然后降至工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05ＭＰa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03ＭＰa，同时检查各连接处不得渗漏。
4.4.3敞口水箱的满水试验和密闭水箱（罐０的水压试验必须符合设计与本规范的规定。
检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。
热水供应系统安装完毕，管道保温之前应进行水压试验。
试验压力应为系统顶点的工作压力加0.1ＭＰa，同时在系统顶点的试验压力不小于0.3ＭＰa.在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。
检验方法：试验压力下10min内压力不降，不渗不漏。
热交换器应以工作压力的1.5倍作水压试验。
蒸汽部分应不低于蒸汽供汽压力加0.3ＭＰa；热水部分应不低于0.4ＭＰa。
检验方法：试验压力下10min内压力不降，不渗不漏。
6.3.5敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。
检验方法：满水试验静置24h，观察不渗不漏；水压试验在试验压力下10min内压力不降，不渗不漏。
燃气管道强度试验严密性试验及管道吹扫1．1管线焊接完毕后，分段进行强度试验、严密性试验、吹扫。
每段不得大于两公里，闹市区不宜超过规定距离。
1．2管线焊接完毕后，用电火花测漏仪对管线进行扫描，防腐合格后，留下焊口部位，对管线用黄土进行回填。
1．3黄土回填完毕后进行强度试验、严密性试验、吹扫。
1．4试验用压力表，应在校验期内，压力表应符合标准要求。
1．5主干线及庭院管道。
1．6试压力时，一次升压50％，然后检查无压降、无异状为合格。
此时焊口和阀门可用肥皂试漏。
1．7强度试验合格后，将压力逐渐降到严密性试验压力，进行严密性试验。
1．8严密性试验压力，中、高压均要按设计要求及规范操作。
1．9低压管道和户内工程一起作严密性试验，其试验压力应符合规定标准压力，试验结果方为合格。
1．10低压管道以一定压力做严密性试验(从调压箱出口至每个表前阀)24小时，允许压力降为△p=393t／d，此时必须把煤气表脱开，否则表坏自负。
1．11高层主管用规定压力进行气密性试验，表前阀至灶前阀段气密性试验，采用规定水柱压力试漏，无压降为合格。
1．12做完严密性试验后，进行泄压吹扫，管道吹扫流速度、吹扫压力、吹扫管道长度均要符合标准规范。
1．13吹扫两端设阀门，吹扫前应将管线工艺阀门、调压器和管线隔离，吹扫时先开一端阀门吹扫，合格后，再开另一端阀门吹扫至合格。
1．14在排气口用白布或涂有白漆的靶板检查，无铁锈、尘土、水分及其他脏物为合格，吹扫次数不小于规定次数。
管道吹扫完毕进行强度试验和密性试验时，漏气检查可使用洗涤剂或肥皂液等发泡剂，检查完毕，应及时用水冲去管道上的洗涤剂或肥皂液等发泡剂。
聚乙烯管道和钢骨架聚乙烯复合管道强度试验和密性试验时，所发现的缺陷，必须待试验压力降至大气压后进行处理，处理合格后应重新试验。
管道吹扫管道安装完毕，由施工单位负责组织吹扫工作，并在吹扫前编制吹扫方案。
吹扫口应设在开阔地段，并采取加固措施；排气口应进行接地处理。
吹扫时应设安全区域，吹扫出口处严禁站人。
吹扫气体压力不应大于0.3MPa。
吹扫气体流速宜不小于20m/s，且不宜大于40m/s。
每次吹扫管道的长度，应根据吹扫介质、压力、气量来确定，不宜超过500m。
调压器、凝水缸、阀门等设备不应参与吹扫，待吹扫合格后再安装。
当目测排气无烟尘时，应在排气口设置白布或涂白漆木靶板检验，5min内靶上无尘土、塑料碎屑等其它杂物为合格。
吹扫应反复进行数次，确认吹净为止，同时做好记录。
吹扫合格、设备复位后，不得再进行影响管内清洁的其它作业。
强度试验管道系统应分段进行强度试验，试验管段长度不宜超过1km。
强度试验用压力计应在校验有效期内，其量程应为试验压力的1.5～2倍，其精度不得低于1.5级。
强度试验压力应为设计压力的1.5倍，且最低试验压力应符合下列规定：1 SDR11聚乙烯管道不应小于0.40MPa；2 SDR17.6聚乙烯管道不应小于0.20MPa；3钢骨架聚乙烯复合管道不应小于0.40MPa。
4进行强度试验时，压力应逐步缓升，首先升至试验压力的50%，进行初检，如无泄漏和异常现象，继续缓慢升压至试验压力。
达到试验压力后，宜稳压1h 后，观察压力计不应少于30min，无明显压力降为合格。
5经分段试压合格的管段相互连接的接头，经外观检验合格后，可不再进行强度试验。
严密性试验聚乙烯管道和钢骨架聚乙烯复合管道密性试验按国家现行标准《城镇燃气输配工程施工及验收规范》CJJ33规定的密性试验要求执行。
