力科示波器WaveRunner基本操作

关于示波器捕获信号的基本原则及基本操作步骤汪进进美国力科公司深圳代表处很多初学示波器的工程师最关心的是“怎么让波形出来”，这时候我们一般都被教会了要用“AutoSet”键。

但如果AutoSet之后波形还是出不来，我们往往不知所措了; 或者是即使Auto Set能使波形出来，就可以往下进行测量和分析了吗？只有很初级的工程师会用AutoSet，所以我们很低端示波器WaveJet系列设计的AutoSet反应速度全世界最快，按一下Auto Set，1秒左右就有波形出来。

但AutoSet不能保证信号被准确地高保真地捕获。

高保真地捕获信号是操作示波器的第一要著，否则再继续一些测量和分析就没有什么意义了。

为实现高保真地捕获信号，我们需要掌握设置示波器的一些基本原则。

捕获信号的基本原则是：第一，最小化量化误差; 第二，时刻警惕采样率; 第三，至少捕获感兴趣的一个周期的低频成分; 第四，在有些时候使用一些特别的获取模式或处理方法。

首先，我们要了解示波器的屏幕显示。

示波器是人机交互的工具，每一个操作会带来屏幕上显示的变化，这变化代表什么含义？这是基础之基础呵。

如图一所示，示波器的水平轴有十大格，捕获时间=10 x [Time/Div]，调节面板上的水平时基旋钮，就会相应增加或减小捕获的时间。

展开波形可以看到波形有一个个的点组成，这相邻两点之间的时间间隔就是采样周期，是采样率的倒数。

屏幕上显示的全部点的个数就表示为示波器的存储深度。

采样率x 采样时间= 存储深度。

这是示波器的第一关系式，非常重要。

如图一右下边显示的是力科示波器的一次菜单Timebase，上面显示的三个数值，右边的两个数相乘再乘以10就等于左边的数。

在调节时基的时候我们要“keep an eye on the sample rate”——时刻警惕采样率。

示波器的垂直轴有8大格，垂直范围=8 x [Volts/Div] ≈ 256二进制码，对应8位的ADC。

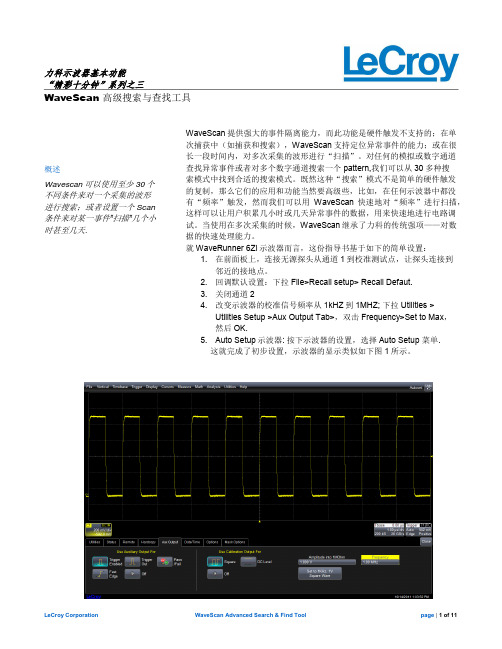

力科示波器基本功能“精彩十分钟”系列之三WaveScan 高级搜索与查找工具概述Wavescan可以使用至少30个不同条件来对一个采集的波形进行搜索；或者设置一个Scan 条件来对某一事件”扫描”几个小时甚至几天. WaveScan提供强大的事件隔离能力，而此功能是硬件触发不支持的；在单次捕获中（如捕获和搜索），WaveScan支持定位异常事件的能力；或在很长一段时间内，对多次采集的波形进行“扫描”。

对任何的模拟或数字通道查找异常事件或者对多个数字通道搜索一个pattern,我们可以从30多种搜索模式中找到合适的搜索模式。

既然这种“搜索”模式不是简单的硬件触发的复制，那么它们的应用和功能当然要高级些，比如，在任何示波器中都没有“频率”触发，然而我们可以用WaveScan快速地对“频率”进行扫描，这样可以让用户积累几小时或几天异常事件的数据，用来快速地进行电路调试。

当使用在多次采集的时候，WaveScan继承了力科的传统强项——对数据的快速处理能力。

就WaveRunner 6Zi示波器而言，这份指导书基于如下的简单设置：1. 在前面板上，连接无源探头从通道1到校准测试点，让探头连接到邻近的接地点。

2. 回调默认设置：下拉File>Recall setup> Recall Defaut.3. 关闭通道24. 改变示波器的校准信号频率从1kHZ到1MHZ; 下拉Utilities >Utilities Setup >Aux Output Tab>，双击Frequency>Set to Max，然后OK.5. Auto Setup示波器: 按下示波器的设置，选择Auto Setup 菜单.这就完成了初步设置，示波器的显示类似如下图1所示。

图 1: WaveRunner 6Zi 示波器的初步设置这时我们可以激活WaveScan；就 WaveRunner 6 Zi示波器来说，我们在前面板上的WavePilot区域按下WaveScan按钮即可，对于别的示波器进入WaveScan可以使用按下Analysis下拉菜单>选择WaveScan.图 2:从WavePilot区域打开WaveScan或者使用Analysis下拉菜单选择WaveScan点击WaveScan对话框，激活WaveScan。

力科示波器基本功能“精彩十分钟”系列之一顺序模式概述顺序采集模式是一种快速采集模式，它将示波器的存储深度分成若干等份；每个等份里只存储触发到的单次波形。

这种模式下刷新率极大提高，可以最小化触发事件之间的死区时间。

该模式下可提供时间标签，提供每次触发到异常事件的时刻和相邻两次之间的时间间隔等信息。

在顺序模式下，上千个触发事件可以分片段地存储到示波器的存储器中（具体可以存储的片断数量与示波器的型号和存储深度选件有关），这种工作方式可以用非常小的死区时间来捕获多个快速脉冲或者捕获单个独立的长周期的罕见事件。

示波器能够捕获很长时间内多个事件的复杂时序， 忽略相邻两个事件中间的不感兴趣的周期，从而可以很好地显示感兴趣的波形细节。

你可以对选定的段，使用采集时基的全精度来做与时间有关的各种测量。

顺序模式提供许多独特的功能： 你可以同时采集多达四个通道。

你可以对连续段的相邻触发事件最小化死区时间。

你可以观察采集的时间标签。

你可以放大存储段或使用这些段来做函数运算。

你可以将顺序模式功能和高级触发相结合，隔离罕见事件，捕获几个小时或几天的案例并进行后续的单个观察与分析。

力科的“一次性测量所有波形”的功能可以对所有片段的进行参数测量。

你可以在远程控制下使用顺序模式并充分使用仪器的高速数据传输功能。

下面这个练习是基于WaveRunner 6Zi 示波器的操作：1) 在前面板用同轴线缆连接通道1到Aux 连接器2) 恢复默认设置：File>Recall Setup>Recall Defaut3) 关闭2通道4) 在1通道设置输入耦合为50欧姆：触摸/点击1通道标注的方块>触摸/点击耦合区>选择DC ：50欧姆5) 设置辅助输出为快沿信号：下拉Utilities> Utilities Setup>Aux Output Tab>触摸或点击快沿.这个快沿信号是5MHZ, 450mVp-p ，方波信号。

Digital OscilloscopesWave r unner-2 Qu i c k s t a r t to Signal Vi e w i ngAnalo g Pe r s i s t e n c e ™Press A N A L O G P E R S I S T to access the power of An a l o g Pe r s i s t e n c e.The three-dimensional view shows va r i a tions in a wave f o r m as i n te n s i t y or co l o r -g r aded va ri ati o n s .Press D I S P L AY to custo m i z e the display.Press Z O O M for a close-up view of signal e the zoo m co n t r ols to magnify and inspe c t the signal,the soft k eys to change the zoom view,l o ck the zoom tra c es with multi-zoo m ,and to auto m a t i c ally scan the wave f o r m .1 .Co n n e c t your signal.When using a pro b e,Pro B u s ®a u t o m a t i c ally sets the ve r t i c al scale factor and HFP prob es a u t o m a t ic ally light-up with the tra c e co l o r .2 .Press A U T O S E T U P and view.3 .Press “ U n d o ”to reve r t back to a previous setting.Adjust the T I M E / D I V,and SMART Me mo r y a u t o m a t i c ally assure s the maximum re s o l u -tion for each time-base setting.Press a C H A N N E Lb u t t o n ,and use the co n t r ol knobs to s e l ec t and adjust that c h a n ne l ’s Vo l t s /D i v and offset settings.Press tw i c e to tog g l e the channel be t we e n On and Of f .Se l e c ts a pre- or po s t -t r igger e to v i e w the signal eve n t s p r ior to the tri g g e r po i n t.Presets the tri g g e r d e l a y to ze r o.Quick Zoo mPress a C H A N N E L b u t t on to viewthe menu.Wave p i l o t T Mfor Quick Me a s u r e m e n ts and An a l ysis with InsightPressW AVEP I L OT and M E A S U R E for a quick view of up to 26 standard p a r a m e t e r s ,to set up a custom para m e t e r ,or a pass/fail te s t .Se l e c t para m e t er measure m e n ts with statistics for multiple s w e e p s .1 .Se l e c t D A S H B O A R D for an exte n s i v e para m e t er set,or select standard Time or Voltage measure m e n t s .2 .The D A S H B O A R D v i e w is co n text sensitive so when youv i e w a signal,h i s t og r a m ,or Tra c k V i e w the measure m e n ts a r e re l e va n t.3 .C U S T O M t u r ns para m e t er statistics On or Off and allowsyou to define your own set of measure m e n t s .Pa r a m e t er Me a s u r e m e n t sMe a s u r e and An a l y z e Wave f o r m sFor math proce ssi n g ,Press button A,B,C ,or D to set up a zoo m t r a c e.1 .Press S E T U P2 .Se l e c t U S E M AT H and choose a funct i o n .Math and analysis can be pe r fo r med on any tra c e.Vi e w the result for tra c e A,B,C ,or D.Press A N A L O G P E R S I S T and select H I S T O R Y to maximize the upd a te rate and to display a signal in An a l o g Pe r s i s t e n c e and ins e q u e n c e mod e .Trigger time stamps for up to 4,000 acquisitions a r e displaye d .For further analysis of an acquisition segment,H i s t og r am the full Histo r y,then use P LAY and R EV E R S E to scan it in s e q u e n c e.Standard Measurementsa m p l Am p l i t u d ea r e a I n te g r al of wave f o r m dat ab a s e Lower of two most probable states cyc l e s cyc l e s Nu m b er of cycles of a pe r i o dic wave f o r m c m e a n Cyclic mean:The ave r age of wave f o r m dat a c r m s Cyclic root mean squard e l a y Time from trigger to tra n s i t i o n∆d l y Time be t ween 50% level of two source s d u t y Du t y cyc l e :Width as pe r ce n tage of pe r i o d f a l lFall time from 90% to 10%f 80-20%Fall time from 80% to 20%maximum The highest po i n t in a wave f o r m f r e q Fre q u e n c yminimum The lowest po i n t in a wave f o r m m e a n The ave r age of data for time-domain wave f o r m ove r +Ove r s h o ot po s i t i v e ove r -Ove r s h o ot negat i v e p k p k Pe a k -t o -p e a kpe r i o d Pe r i o d of a cyclic signalr 20-80%Rise time from 20% to 80%p h a s e Phase diffe r e n c e be t ween signal analyzed and ri s e Rise time from 10% to 90%signal used as a re f e r e n c es d e v St a n d a r d dev i a tion of data be t ween the cursors.rm s Root mean square of data be t ween the cursors w i d t hWidth of cyclic signal:All wave f o r m pulses to p Higher of two most probable state sa r e ave r aged then displaye dx a m n Ho r i z o n tal position of the smallest data va l u e x a m x The hori z o n tal position of the largest data va l u eWaverunner-2 Options:WAVA - WaveAnalyzer and EMM - Extended Math and Measurementc sde v Cyclic standard dev i a t i o n∆c2d±∆ clock to data ± (setup and hold time)cmedian Cyclic median:The ave r age of base and top∆t@lv The transition time be t ween selected levels on values over an inte g r al number of cyc l e sa single tra c e or be t ween two tra c e s f i r s t I n d i c ates value of hori z o n tal axis at left cursor m e d i a n The ave r age of base and top va l u e s l a s t Time from trigger to last (ri g h tmost) cursor po i n ts Nu mb er of po i n ts be t ween the cursors r @l e ve l Rise time be t ween selected voltage leve l s f @l e vel Fall time be t ween selected voltage leve l s dur Time be t ween triggers in segment /h i s t o r y modet @l e ve l Time from trigger (t=0) to crossing at a leve lStandard Math Tools (Signal Processing)Arithmetic Sum (add),Di f f e r e n c e (subtra c t ),Prod u c t (multiply),Ratio (divide)Ave r aging Summed ave r age of up to 4 000 swe e p s;Co n tinuous ave r age from 1:1 to 1:1024 we i g h t i n gExt r e m a Enve l o p e,f l o o r,and roo fF F T Fast Fo u r ier Tra n s f o r m to 50,000 po i n t s:FFT Ty p e s Power Spe c t r u m,P h a s e,Ma g n i t u d e.Wi n d o ws :Fl a t To p,Re c t a n g u l a r,Bl a c k man Ha r ri s,Von Ha n n,Ha m m i n gOther Fu n c t i o n s I d e n t i t y,Ne g a tion (Inve r t ),Sine x/xResample To deskew as well as resample signalsRe s c a l e Assign phys i c al units and re s c a l eE R E S En h a n c ed Resolution for up to 11 bits of ve r t i c al re s o l u t i o nWaverunner-2 Options:WAVA_WaveAnalyzerAll standard mat h,m e a s u r e m e n t,and signal processing tools plus:Extended Ave r aging Su m m e d.Ave r age of up to one million wave f o r m s.Co n tinuous ave r age from 1:1 to 1:1024 we i g h t i n gExtended FFT Fast Fo u r ier Tra n s f o r m to one million po i n t sFFT Ave r a g e,Power Ave r a g i n g,Re a l,Power De n s i t y,Real + ImaginaryH i s t og r a m s*Gra p h i c al analysis with Histog r ams and Histog r am An a l y sis Pa r a m e t e r sWAVA : 2 billion eve n t sE M M:200 eve n t sH i s t og r am Pa r a m e t e r sav g ave r age of data values in histog r a mf w h m full width (of largest peak) at half the maximum binf w x x full width (of largest peak) at xx% the maximum binh a m p l h i s t og r am amplitude be t ween two largest pe a k sh b a s e h i s t og r am base or leftmost of two largest pe a k sh i g h highest data value in histog r a mh m e d i a n median data value of histog r a mh r m s rms value of data in histog r a mhto p h i s t og r am top or ri g h tmost of two largest pe a k sl o w l o west data value in histog r a mm a x p po p u l a tion of most po p u l a ted bin in histog r a mm o d e d a ta value of most po p u l a ted bin in histog r a mpct l d a ta value in histog r am for which specified x% of po p u l a tion is smallerp k s n u m b er of peaks in histog r a mra n g e d i f f e r e n c e be t ween highest and lowest data va l u e ss i g m a s t a n d a r d dev i a tion of the data values in histog r a mto t p total po p u l a tion in histog r a mx a p k x-axis position of specified largest pe a kTrending* Plot a para m e t er versus time or versus another para m e t e rOther funct i o n s*Ab s o l u t e Va l u e,Re c i p r ocal (1/x),Sq u a r e,Sq u a r e Roo t,De r i v at i v e,I n te g r a l,Exp (base e),Exp (base 10),Log (base e), Log (base 10)DFP_Digital Filter PackageLinear-phase Fi n i t e Impulse Re s p onse (FIR) filte r s:Low Pa s s,High Pa s s,Band Pa s s,Band Sto p,Raised Co s i n e,Raised Root Co s i n e,Ga u s s i a nUp to 4 filters can be ca s c a d e d.Design a custom filter then download the filter coe f f i c i e n ts into the Wave P ro sco p e with DSOFi l t er utility.JTA_Jitter and Timing AnalysisJi t t e r T rack for a time co r re l a ted gra p h i c al view of cycle to cycle para m e t er va r i a t i o n.PMA1 – Power Measure AnalysisPower Me a s u r e An a l y sis provides para m e t r ic and gra p h i c al analysis of power dev i c e mod u l a tion and line power analys i s.* Also included with EMMWave r u n n e r - 2Tri g g e r i n gLevel indicato r sHo r i z o n tal delay (tri g g e r )position indicator I c ons indicate the ty p e and c h a r a c te r istics of the tri g g e rin use.Setup signal conditions Se l e c t pulse ty p e Se l e c t co u p l i n g Se l e c t trigger source Se l e c t trigger ty peNa meDe s c rip t i o nEd g e Se le c t po s i t i v e or negat i v e slope and hold-off by time or eve n t s .Wi n d o wSet a window around the trigger leve l .Trigger whenever the signal crosses outside the w i n d o w in either dire c t i o n .Waverunner-2 Basic TriggersAc c esses the trigger setupm e n u .Arms the tri g g e r .The sco p e triggers once when the triggerconditions are met and then displays the signal.Triggers even if a signal is notp r e s e n t.Triggers whenever the tri g g e r conditions are met.Sets the trigger leve l .Preve n ts the sco p e fro mt r i g g e r i n g .Flashes when a trigger oc c u r s .The text indicates stat u s .PressW AVE P I L OT and G RA P H for quick access to powe r ful pro b l e m solving fe a t u r e s .Qu i c k ly identify the problem with spe c i a l v i e ws :H i s t og r a m s ,F F T ,Tra c k V i e w,and Ji t t e r T ra c k .1 .Se l e c t the ty p e of view and the para m e t er or funct i o n .2 .Setup the view.3 .Se l e c t Graph and Tra c k V i e w or Ji t t e r T rack for a time- co r re l a ted view of measure m e n ts and you can visually t r ack down signal errors and anomalies.His t og r ams are fast and simple to set up.Press W AV E P I L OT a n d G RA P H ,dial in the measure para m e t e r ,s e l e c t the Histog r am Se t u p co n d i t i o n s ,then press A U T O S E T U P h i s t og r a m .Graph Pa r a m e t er Di s t r ibutions Get measure m e n ts that make sense! Press W AV E P I L OT and G RA P H ,then M E A S U R E ,for a quick,co n text -s e n s i t i v e para m e t er assess-m e n t of the chara c te r istics of Tra c k V i e ws.Graph andMe a s u r e m e n tsGraph Vi e wsRo t a r y co n t r o l s adjust the hori-zo n tal po s i t i o n and magnificat i o n of the selecte d zoom tra c e.Se l e c t a zoom tra c e fo r setup of signal proce s s -i n g .The analysis co n t r o l s a f f e c t the selected tra c e ( A ,B , C ,D ).Press tw i c e to toggle be t ween On and Of f .Quick Zooma u t o m a t i c ally displays 10X magnified tra c e s of all signals on multi-g r i d sProvides dire c t access to m a t h e m a t i c al signal p r oce s s i n g .An a l y sis Co n t r olsR S -232-CCe n t r onics co m p a t i b l e Pri n ter Po r tVGA Mo n i t or Po r tPC Ca r d Slot (optional)Su p p o r ts SRA M ,ATA Fl a s h ,a n d Ha r d Dri v e PC Ca r d s .50 Ω BNC Input for a 10 MHz Re f e r e n c e Cl o ckAC Line Input:Au t o m a t i c a l l y senses and co n f i g u r es line voltage and f r e q u e n c y.10 Base T Et h e r net Po r t (optional)Sales and Se r v i c eTh r oughout the Wo r l d Co r po r ate He a d q u a r te r s700 Chestnut Ridge Ro a d Chestnut Ri d g e ,NY 10977U S Aht t p ://w w w . l e c r oy. c o m Le C roy Sales Of f i c e s :Asia:Hong KongPhone (852) 2834 5630Fax (852) 2834 9893Austria:Markersdorf Phone (43) 2749 30050Fax (43) 2749 30051Benelux:The Netherlands Phone (31) 40 211 6998Fax (31) 40 211 6999France:Les UlisPhone (33) 1 69 18 83 20Fax (33) 1 69 07 40 42Germany:Heidelberg Phone (49) 6221 827 00Fax (49) 6221 834 655Italy:VenicePhone (39) 41 456 97 00Fax (39) 41 456 95 42Japan:OsakaPhone (81) 6 6396 0961Fax (81) 6 6396 0962Japan:TokyoPhone (81) 3 3376 9400Fax (81) 3 3376 9587Japan:TsukubaPhone (81) 298 56 0961Fax (81) 298 56 0962Korea:SeoulPhone (82) 2 3452 0400Fax (82) 2 3452 0490Spain:MadridPhone:(34) 91 640 11 34Fax:(34) 91 640 06 40Switzerland:Geneva Phone (41) 22 719 2111Fax (41) 22 719 2230U.K.:AbingdonPhone (44) 1 235 536 973Fax (44) 1 235 528796U.S.A.:Chestnut Ridge Phone (1) 845 578 6020Fax (1) 845 578 5985Co p y r i g h t © Ja n u a r y 2001Le C roy,Pro B u s ,and SMART Trigger are re g i s t e r ed tra d e m a r ks of Le C roy Co r po r at i o n .All ri g h ts re s e r ve d .Wave P ro,Wave r u n n e r ,L i t e r u n n e r ,Ji t t e r W i z a r d,Ji t t e r T ra c k ,Ji t t e r P ro,An a l o g Pe r s i s t e n c e,and Act i v eDSO are tra d e m a r ks of Le C roy Co r po r at i o n .I n f o r m a tion in this publication supersedes all earlier ve r s i o n s .Spe c i f i c ations subject to changewithout notice.Rear PanelTh r ee dimensional view a l l o ws va r i a tions in a wave f o r m as inte n s i t y or color graded va r i a t i o n s.。

引言 (9)安全要求 (10)安全符号和术语 (10)工作环境 (10)冷却要求 (11)AC电源 (11)电源和接地连接 (13)校准 (13)清洁 (13)异常情况 (13)病毒保护 (14)在交付示波器时 (15)检查已经获得一切项目 (15)质保 (15)维护协议 (15)W INDOWS®许可协议 (15)L E C ROY®X-S TREAM软件最终用户许可协议 (15)安装和开机 (15)开机 (15)软件 (16)添加新选件 (16)恢复软件 (16)重启应用程序 (16)探头 (17)使用前面板控制功能 (18)垂直控制功能 (19)水平控制功能 (20)采集模式 (20)触发控制功能 (20)A UTO S ETUP按钮 (21)测量、缩放和数学运算快速按钮 (21)光标旋钮和按钮 (21)调节旋钮 (22)打印按钮 (22)清除扫描 (22)触摸屏 (22)辉度/采集模式 (22)了解显示信息 (23)顶部菜单栏(“F ILE”菜单) (23)网格区域 (24)触发延迟指示符 (24)触发电平指标符 (25)零电平指示符 (25)描述符标签 (25)消息栏 (26)通过不同方式完成同一操作 (27)顶部菜单栏 (27)鼠标和键盘操作 (27)显示信号—垂直设置 (27)启动通道 (27)耦合 (28)偏移校正 (28)探头衰减 (29)带宽限制 (29)平均信号 (29)内插设置 (29)噪声滤波(ERES) (29)使用工具栏快捷方式 (29)触发 (31)概述 (31)触发术语 (31)触发设置 (32)触发延迟 (32)触发电平指示符 (32)设置边沿触发 (33)触发抑制 (35)SMART T RIGGERS (36)标准SMART Trigger (36)可选的SMART Trigger (36)使用光标进行测量 (37)概述 (37)启动光标 (37)光标类型 (37)Horizontal (Time) (37)Vertical (Amplitude) (37)Horizontal (Frequency) (38)改变光标类型 (38)跟踪光标 (38)读取光标信息 (39)描述符标签 (39)光标表 (39)使用参数进行测量 (39)概述 (39)设置参数 (40)了解参数显示 (41)参数显示格式 (41)状态符号 (41)参数门(W INDOWS) (42)测量统计 (42)关闭参数 (43)缩放通道 (44)概述 (44)创建缩放 (44)触摸屏缩放 (44)前面板QuickZoom按钮 (45)工具栏缩放 (45)缩放描述符标签 (45)调节缩放标度和位置 (46)使用前面板控制功能 (46)使用缩放菜单控制功能 (46)使用工具栏快捷方式 (47)使用数学运算轨迹 (48)概述 (48)数学函数介绍 (48)标准数学运算 (48)MathSurfer高级数学运算 (48)设置数学运算轨迹 (50)数学运算描述符标签 (52)缩放数学运算 (52)使用数学运算菜单缩放控制功能 (53)工具栏快捷方式 (53)使用波形快速查看模式 (54)调节轨迹辉度 (54)保存和调用设置 (55)概述 (55)作为设置文件保存示波器设置 (55)从设置文件中调用示波器设置 (55)调用默认示波器设置 (55)保存和调用波形 (56)概述 (56)内存 (参考波形) (56)波形数据 (56)屏幕图 (56)保存和调用内存 (56)最快速的存储和显示方式 (56)使用内存工具栏快捷方式 (57)保存和调用波形数据 (58)保存波形数据 (58)调用波形数据 (59)保存屏幕图 (59)把屏幕图保存到文件中 (60)作为电子邮件附件发送屏幕图 (61)把屏幕图打印到打印机上 (61)把屏幕图保存到剪切板上 (62)与别人共享数据及交流 (63)概述 (63)连接到网络上 (63)进入桌面 (64)从示波器发送电子邮件 (64)注释图像文件 (64)在波形上创建标签 (64)保存数据文件和图像 (65)创建参考波形(内存) (65)打印 (65)远程控制和查看 (66)打印管理 (66)设置打印机 (66)打印 (66)添加打印机和驱程 (66)改变默认打印机 (67)通过/未通过测试 (67)概述 (67)模板测试 (67)操作 (67)设置通过/未通过测试 (67)设置模板测试 (68)辅助工具和首选项 (69)概述 (69)状态 (69)进入状态对话框 (69)远程通信 (69)设置远程通信 (69)配置Remote Control Assistant事件日志 (69)辅助输出 (70)设置辅助输出 (70)日期和时间 (70)手动设置时间和日期 (70)从互联网设置时间和日期 (70)从Windows设置时间和日期 (71)选项 (71)保养 (71)显示W INDOWS桌面 (72)触摸屏校准 (72)首选项 (72)声音反馈 (72)自动校准 (72)偏置控制 (72)本地语言 (73)偏置/延迟控制 (73)电子邮件 (73)采集状态 (73)远程控制操作 (75)标准 (75)程序消息 (75)自动化 (76)标准 (76)系统恢复 (77)恢复程序 (77)激活Windows (80)空白页引言本简要指南包括与WaveSurfer Xs系列示波器有关的重要的安全和安装信息，并包括示波器基本操作使用的简单操作程序。

示波器及使用方法
示波器是一种比较复杂的电子测试仪器，使用方法如下：
1.连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插
座。

2.连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的x-y模式选择开关到内部
位置。

3.打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。

4.调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。

通常在观察波形前先调节好垂直
轴的灵敏度。

5.调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。

6.调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。

在使用示波器的时候，触发
模式是一个重要的设置，它可以使波形的显示更加准确。

7.调节扫描速度：示波器的扫描速度可以控制波形的显示速度。

1。
