车架、车桥和车轮2010解析PPT课件

汇报人：XXX 汇报日期：20XX年10月10日
25
1

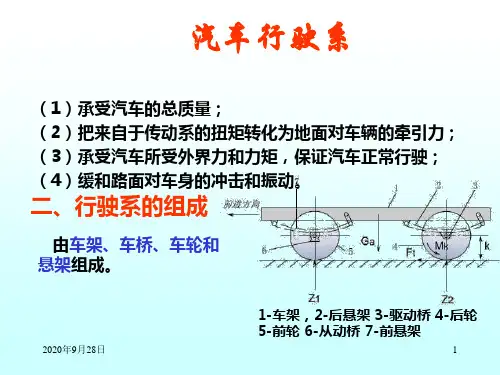

第6章车架、车桥和车轮
2020年9月28日
2
一、功用：
支承车身，承受汽车载荷，固定汽车大部分部件和总成。
二、种类：
边梁式、中梁式。
三、边梁式车架：
边梁式车架由位于右左两侧的两根纵梁和若干横梁构成，横梁和纵梁一般由16Mn合金钢板冲压而成，两种者之间采用铆接或焊接连接。
2020年9月28日
③.按帘线排列方向分
普通斜交胎、带束斜交胎、子午线胎。
④.按充气压力分
高压胎、低压胎、超低压胎。
2020年9月28日
21
⑵、轮胎结构 ①.充气轮胎的组成
②.普通斜交胎
胎肩
外胎内胎
垫带
帘布层
子午断面
2020年9月28日
胎侧缓冲层
帘布层（双数）和缓冲层各相邻层帘线交叉排列，并与子午断面成52～54° 的交角。帘布层数越多，强度越大，但弹性降低。
10
作用：
（1）保持汽车直线行驶的稳定性。（2）使驾驶员转向轻便。
2020年9月28日
11
主销内倾角有使车轮自动回正的作用
车轮绕主销旋转 180°后的状态
2020年9月28日
12
前轮外倾，是指前轮旋转平面上方略向外倾斜的现象。
作用：
当车空载时，轮胎外缘与路面接触，当车载货时，在车重的作用下车轮垂直于路面，使轮胎能够均匀磨损。
2020年9月28日
13
2020年9月28日
轮外倾产生的运动趋势. b.前轮前束产生的运动趋势15 .
2020年9月28日
转向驱动桥
16
2020年9月28日

汽车构造讲课21车桥和车轮

使转向轮能自动回正，以保证汽车直线行驶的稳定性。
1. 主销后倾角（γ）作用：力图使转弯后的
前轮自动回正。原理：地面侧向力形成
的力矩的方向与车轮偏转方向相反——回正作用，回正力矩。
γ=2~3 °
PPT文档演模板
汽车构造讲课21车桥和车轮
PPT文档演模板
汽车构造讲课21车桥和车轮
2. 主销内倾角（ β ）由重力产生回正作用，靠设计保证。 C减小，操纵轻便，传地面冲击力小。β<8°
PPT文档演模板
汽车构造讲课21车桥和车轮
3. 车轮外倾角（α）由转向节设计决定。作用：
避免满载时形成内倾，减小轮胎摩擦
减小轮毂外端轴向负荷 α=1°左右
PPT文档演模板
汽车构造讲课21车桥和车轮
4.车轮前束（A-B=8~12mm）消除因前轮外倾产生的滑动（滚锥）
•前轮前束：前轮后端边缘距离与前端边缘距离的差值称为前轮前束。
➢ 具有热稳定性、耐磨等
PPT文档演模板
汽车构造讲课21车桥和车轮
•3.轮胎的类型和各类轮胎的特点
•按用途分为： • 载货汽车轮胎（重型、中型、轻型）；轿车轮胎 •按轮胎胎体结构分为： • 充气轮胎（汽车上使用的主要轮胎形式）；实心轮胎
•充气轮胎按组成结构分为： • 有内胎轮胎； • 无内胎轮胎。
PPT文档演模板
汽车构造讲课21车桥和车轮
6. 轮胎规格低压胎：英制标准 B-d 胎面宽度-
轮辋直径例，EQ1090： 9.00-20 欧洲标准 B×d 毫米例，185 ×400
PPT文档演模板
汽车构造讲课21车桥和车轮
3rew
演讲完毕，谢谢听讲!

《车轮与车桥》课件

车轮的构造
轮辋
固定轮胎和车轮的边缘部分，通常由金属制成。
轮毂
连接车轮和车轴的部分，通常由金属制成。
轮胎
充气的橡胶制品，用于支撑汽车重量、吸收路面冲击和提供摩擦力。
车轮的材料
01
02
03
钢制车轮
具有较高的强度和耐久性，常用于商用车和载重车辆。
铝合金车轮
轻量化、美观，常用于轿车和运动型车辆。
《车轮与车桥》 ppt课件
目录
• 车轮与车桥的概述 • 车轮的构造与工作原理 • 车桥的构造与工作原理 • 车轮与车桥的应用与发展
01
CATALOGUE
车轮与车桥的概述
车轮与车桥的定义
车轮
车轮是车辆与道路接触的部分，通常由金属材料制成，用于支撑车辆重量并传递驱动力。
车桥
车桥是连接车辆两个车轮的部件，通常由金属材料制成，用于支撑车辆重量并传递驱动力。
车轮与车桥的种类
车轮种类
钢制车轮、铝合金车轮、镁合金车轮等。
车桥种类
整体式车桥、断开式车桥、转向节臂式车桥等。
车轮与车桥的作用
车轮的作用
支撑车辆重量、传递驱动力和制动力、改变车辆行驶方向等。
车桥的作用
连接两个车轮、传递驱动力和制动力、支撑车辆重量等。
02
CATALOGUE
车轮的构造与工作原理
，实现车辆的减速和停车。
车桥的材料
高强度钢
高强度钢是制造车桥的主要材料，具有较高的强度和刚性，能够承受较大的载荷和冲击。
铝合金
不锈钢
不锈钢材料具有较好的耐腐蚀性，能够提高车桥的使用寿命。
铝合金材料相对较轻，能够降低车桥的重量，提高车辆的燃油经济性。

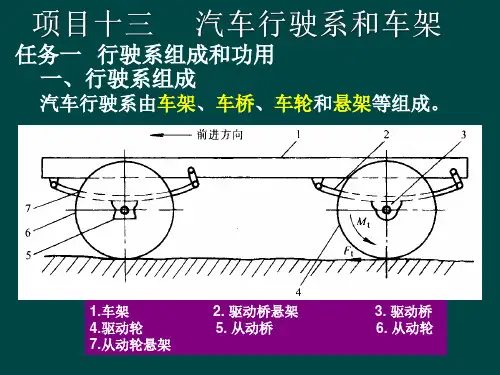

汽车构造与设计汽车行驶系统车架、车轮与轮胎培训PPT(共 94张)

2019/8/30
汽车构造与设计
15
二、车架
优点：有较好的抗扭转刚度和较大的前轮转向角；使车轮有较大的运动空间，便于采用独立悬架；与同吨位的载货汽车相比，其车架轻，整车质量小，同时质心也较低，故行驶稳定性好；脊梁还能起封闭传动轴的防尘罩作用。
缺点：制造工艺复杂，精度要求高，总成安装困难，维护修理不方便，故目前应用较少。
两根纵梁：用低合金钢板冲压而成，支承部件，承受弯矩和横向载荷。若干根横梁：用钢板冲压成槽形，保证扭转刚度，承受纵向载荷，支
承的主要部件。
2019/8/30
11
二、车架
近代轿车车架的设计：从保证汽车有良好的整车性能出发考虑。车架的中部较平低，以降低汽车的重心，满足了高速轿车行驶稳定性和乘坐舒适的要求。车架前端做得较窄，以允许转向轮有较大的偏转角度。车架后端向上弯曲，保证了悬架变形时车轮的跳动空间。
车的桁架式车架。
2019/8/30
汽车构造与设计
18
二、车架
平台式车架
组成：平台式车架是一种将底板从车身中分出来，而与车架组成一个整体的结构，车身通过螺栓与车架相连接。
特点：以中梁式车架为基体，在脊骨车架两侧连接车身底板而成的复合式车架，是中梁式车架的一种变型。
2019/8/30
汽车构造与设计
美军二战 M2A1 半履带装甲车
2019/8/30
汽车构造与设计
7
一、概述
前后桥都用履带称为全履带式。
2019/8/30
汽车构造与设计
8
一、概述
前后桥即可装车轮，也可装履带，称为车轮履带式。
2019/8/30
汽车构造与设计
9
二、车架

汽车底盘构造之车桥和车轮.pptx

和侧向力；（3）保证汽车通过性；（4）承受汽车重力；
2．轮胎的类型和结构
（1）按组成结构不同分：（2）按胎内气压大小分：
有内胎轮胎无内胎轮胎高气压胎 0.5～0.7Mpa 低气压胎 0.15～0.45 Mpa 超低压胎 0.15Mpa以下
（3）、按胎体中帘线排列的方向不同分：
普通斜交胎：帘布层帘线与子午断面达到交角为52º~54º 子午线胎：帘布层帘线与子午断面达到交角为 0º
我们，还在路上……
3 、国产轮辋规格的表示方法：
