手机摄像头结构设计详解

手机摄像头原理解析手机摄像头是现代手机的重要组成部分，它的原理是基于光学成像和图像传感的技术。

本文将对手机摄像头的工作原理，以及其所使用的传感器技术进行解析。

一、摄像头分类及工作原理手机摄像头根据其成像方式可以分为主摄像头和前置摄像头。

主摄像头通常用于拍摄高质量的照片和视频，而前置摄像头则主要用于自拍和视频通话。

1. 主摄像头工作原理主摄像头的工作原理是基于光学成像和传感器技术。

当我们按下拍照按钮时，光线首先通过摄像头镜头进入摄像头模组。

摄像头模组通常由透镜、光圈和滤光片等组成。

透镜用于聚焦光线，使其尽可能地聚集在传感器上。

光圈则控制光线进入的数量，通过调节光圈大小可以调节拍摄的景深。

滤光片用于过滤不同波长的光线，使得图像色彩更加真实。

聚焦后的光线到达传感器上，传感器根据光线的强弱转化为电信号。

这些电信号经过模数转换后就变为数字图像信号，可以被手机处理器进行二次处理，最后呈现在手机屏幕上。

2. 前置摄像头工作原理前置摄像头与主摄像头的工作原理类似，也是通过光学成像和传感器技术来实现图像的捕捉和传输。

不同之处在于前置摄像头通常使用广角镜头，以便于用户进行自拍。

前置摄像头的图像通常会经过一些增强处理，例如美颜、滤镜等，以提供更好的自拍效果。

这些处理通常是通过手机软件来实现的。

二、摄像头传感器技术摄像头的传感器类型决定了其感光能力和图像质量。

目前主流的摄像头传感器技术包括CMOS和CCD。

1. CMOS传感器CMOS（Complementary Metal-Oxide-Semiconductor）传感器是目前手机摄像头主要采用的技术。

它具有功耗低、集成度高和成本低等优势。

CMOS传感器通过图像传感单元（Pixel）阵列来捕捉图像。

每个Pixel都包含一个光敏元件和一个电荷转换电路。

当光线照射到光敏元件上时，会生成电荷，并通过电荷转换电路转换为电信号。

2. CCD传感器CCD（Charge-Coupled Device）传感器在早期的手机摄像头中比较常见，但由于其成本和功耗较高，目前在手机摄像头中使用较少。

智能手机光学镜头的设计与制造引言随着移动互联网时代的到来，智能手机的普及已经改变了人们的生活和工作方式。

在这个过程中，智能手机摄像头所扮演的角色不容忽视。

如今，手机拍照已经成为一个普及化的文化现象，再也不是那样朦胧和模糊。

因此，在手机摄像头中，光学镜头的设计与制造不断受到人们的关注。

本文将阐述智能手机光学镜头的设计与制造。

一、智能手机光学镜头的分类和结构从分类上讲，智能手机光学镜头主要包括定焦镜头和变焦镜头两大类别。

1. 定焦镜头定焦镜头（Fixed-focus lens）是指手机摄像头的镜头焦距固定，其焦点一般设定在一定距离以外（例如0.5米或1米处），以便拍摄普通近景或中景。

在光线条件较好的环境下，定焦镜头拍摄的照片轮廓清晰，成像质量较高。

但其在拍摄远景或近距离物体时效果就无法显著，因为无法改变焦距。

2. 变焦镜头变焦镜头（Zoom lens）可以改变其镜头的焦距，从而让物体向前或向后移动，不同的位置对应不同的焦距。

虽然变焦镜头的成像质量较高，但相较于定焦镜头，其制造成本较高，重量与体积也较大。

从结构上讲，智能手机光学镜头主要由聚光透镜、虹彩光学棱镜、滤光器等多种光学元素组成。

在这些光学元素的协同作用下，手机光学镜头能够准确捕捉光线并将其投射在丝印膜上，形成照片。

不同品牌和型号的智能手机光学镜头，在材料、光学元素数量、结构等方面都存在差异。

二、智能手机光学镜头的设计智能手机光学镜头的设计非常重要。

设计好与坏，直接决定了其制造成本、成像效果等。

在设计光学镜头时，需要考虑以下几个主要因素：1. 对焦方式的选择对焦方式的选择直接影响着手机光学镜头的成像效果。

目前主流的对焦方式包括固定对焦（Fixed Focus）、手动对焦（Manual Focus）和自动对焦（Auto Focus）。

其中，固定对焦方式最为简单，不需要额外元器件的支持，因此制造成本较低。

但其在应对拍摄距离变化时能力较差。

手动对焦方式需要用户手动调整镜头的聚焦位置，虽然能够拍摄出特别的画面效果，但其操作相对麻烦，对镜头的精度和稳定性要求较高。

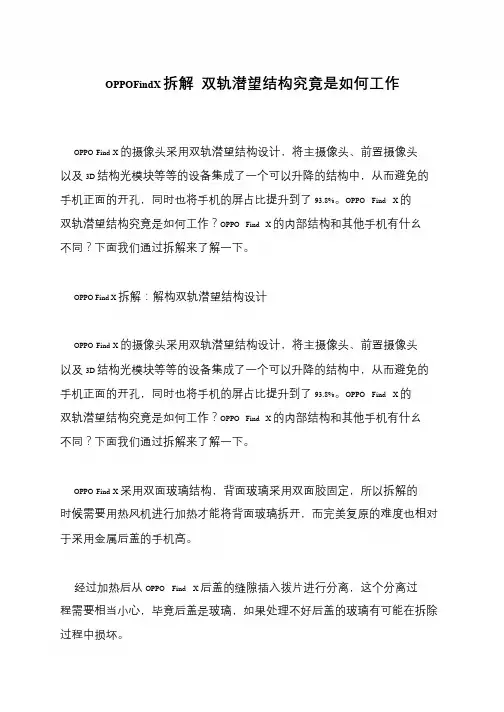

OPPOFindX 拆解双轨潜望结构究竟是如何工作
OPPO Find X 的摄像头采用双轨潜望结构设计，将主摄像头、前置摄像头以及3D 结构光模块等等的设备集成了一个可以升降的结构中，从而避免的
手机正面的开孔，同时也将手机的屏占比提升到了93.8%。

OPPO Find X 的双轨潜望结构究竟是如何工作？OPPO Find X 的内部结构和其他手机有什幺不同？下面我们通过拆解来了解一下。

OPPO Find X 拆解：解构双轨潜望结构设计
OPPO Find X 的摄像头采用双轨潜望结构设计，将主摄像头、前置摄像头以及3D 结构光模块等等的设备集成了一个可以升降的结构中，从而避免的
手机正面的开孔，同时也将手机的屏占比提升到了93.8%。

OPPO Find X 的双轨潜望结构究竟是如何工作？OPPO Find X 的内部结构和其他手机有什幺不同？下面我们通过拆解来了解一下。

OPPO Find X 采用双面玻璃结构，背面玻璃采用双面胶固定，所以拆解的时候需要用热风机进行加热才能将背面玻璃拆开，而完美复原的难度也相对
于采用金属后盖的手机高。

经过加热后从OPPO Find X 后盖的缝隙插入拨片进行分离，这个分离过程需要相当小心，毕竟后盖是玻璃，如果处理不好后盖的玻璃有可能在拆除
过程中损坏。

手机摄像头组成结构与原理
19世纪初夏普与当时的日本通信运营商J-PHONE发明了夏普J-SH04，夏普J-SH04具有拍照功能，2003年4月24日夏普发售了全球首款百万像素手机J-SH53，风靡一时。

随着技术的不断突破与革新，新型照相镜头如雨后春笋一样，不断出现，从最初的百万到现在的千万紧紧用了十余年的时间，拍摄质量不断进入新台阶。

最具有代表的如华为、三星、苹果等公司，华为从p6开始镜头与处理芯片突飞猛进，新的设计理念不断应用于实践，比如在年前还是理论的双摄像头设计，目前已经被三星，华为掌握，纷纷用于最新上市手机。

目前市面上的手机通常都具有前后摄像头，前面一般在500万左右，用来自拍和视频通话，后置一般在1300万左右，可以照出更加清晰的图片和录制清晰视频。

手机摄像头组成结构
手机摄像头主要由以下几个部分组成：PCB板、DSP(CCD用)、传感器(SENSOR)、固定器(HOLDER)、镜头(LENS ASS′Y)。

其中镜头(LENS ASS′Y)，DSP(C,CD用)，传感器(SENSOR)是最重要的三个部分。

PCB板
PCB板又分为硬板，软板，软硬结合板三种(如下图)，CMOS可用任何一种板，但CCD 的话就只能用软硬结合板。

这三种板中软硬结合板价格最高，而硬板价格最低。

镜头
镜头是仅次于CMOS芯片影响画质的第二要素，其组成是透镜结构，由几片透镜组成，一般可分为塑胶透镜（plastic）或玻璃透镜（glass）。

当然，所谓塑胶透镜也非纯粹塑料，而是树脂镜片，当然其透光率感光性之类的光学指标是比不上镀膜镜片的。

手机镜头原理
手机镜头原理是通过透镜系统将光线聚焦到图像传感器上，以捕捉并记录下来。

手机镜头通常由多个镜片组成，这些镜片的形状和排列产生不同的焦距，从而实现对不同距离物体的清晰成像。

光线从外界进入手机镜头后，首先穿过物镜（Objective Lens），物镜的作用是将光线聚焦到一个点上。

光线通过物镜后，进入附加镜片或过滤器，这些附加组件可以起到滤波或校正镜头畸变的作用。

通过物镜聚焦后的光线会通过光圈（Aperture），光圈的大小
可以调节进入镜头的光线量。

较小的光圈会增加光线的聚焦度，使物体更加清晰，但同时会减少进入镜头的光线量，需要更多的光线补偿。

较大的光圈可以增加进光量，但可能会导致边缘图像模糊。

光线从光圈出来后，会进入成像传感器（Image Sensor），成
像传感器是手机镜头的核心部件。

传感器会将光线转换为电信号，并通过处理器进行数字化处理，从而形成最终的图像。

传感器的类型和像素数目会直接影响照片的清晰度和细节表现。

除了以上主要的组件，还有一些配套元件，比如自动对焦系统、光学防抖等，用来提高拍摄效果和稳定性。

总之，手机镜头原理是通过透镜系统将光线聚焦到图像传感器上，通过光学和数字化处理，实现对外界图像的捕捉和记录。

手机相机结构原理手机相机是现代智能手机的重要组成部分，也是用户最常用的功能之一。

手机相机主要包含以下几个结构和原理。

1. 镜头系统：手机相机的镜头系统通常由多个透镜组成，用于捕捉外界的光线。

这些透镜可以使光线折射和聚焦在感光元件上，形成清晰的图像。

手机相机的镜头系统往往采用多层镀膜技术，减少光线的反射和散射，提高图像质量。

2. 感光元件：感光元件是手机相机中最关键的部分之一，它能够将进入镜头的光线转化为电信号。

目前主流的感光元件有两种：CMOS和CCD。

CMOS传感器的优势是成本低、能耗低，适用于手机等小型设备；而CCD传感器在图像质量上相对较好，适用于专业摄影器材。

3. 图像处理芯片：手机相机中的图像处理芯片负责对感光元件采集到的电信号进行处理和转换，以生成最终的图像。

图像处理芯片通常包含图像传感器接口、数字信号处理器（ISP）、颜色校正、降噪等功能模块。

这些功能能够提高图像的细节、色彩还原、动态范围等，以获得更好的拍摄效果。

4. 对焦系统：手机相机的对焦系统用于调整镜头与被摄物距离的关系，以确保所拍摄的物体呈现清晰的焦点。

手机相机的对焦系统主要有两种：主动式对焦和被动式对焦。

主动式对焦通过超声波或激光来测量物体距离，然后调整镜头的位置；而被动式对焦则利用感光元件的相位差来实现对焦的调整。

5. 图像稳定技术：手机拍摄常常受到手震等因素的影响，导致图像模糊。

为了解决这个问题，手机相机通常会配备图像稳定技术。

目前常见的图像稳定技术有光学防抖（OIS）和电子防抖（EIS）。

光学防抖通过感应器和驱动器相互作用，调整光学部件的位置来抵消摄像机的晃动；电子防抖则通过软件算法来抵消图像的晃动。

手机相机的结构和原理是多方面的，除了上述提到的几个主要部分之外，还包括光圈、快门、白平衡、曝光等功能模块。

通过这些结构和原理的协同作用，手机相机能够实现高质量的图像拍摄和录像功能。

【设计规范_01】摄像头保护之结构设计规范摄像头现在一成为手机的一个必配项了，很多机器都主打拍照，以拍照为卖点，摄像头的拍照效果除了摄像头本体性能要好以外，对结构有什么要求，结构上要如何做好摄像头的保护呢，本文就为大家介绍；一、尺寸与位置的确定camera的拍摄角度范围一般为а=（60º~70º）；其设计的原则是：拍摄的角度а必须小于camera lens 的可视角度ß，即（а<ß）。

如下图如上图，其中Camera 的拍摄角度α是固定角度，Lens的可视角度β可以通过尺寸A与尺寸B来改变。

例：α=60º；B=1mm；即A=？必须β>α；即tg(β/2)>tg(α/2 )所以A/2B> tg(α/2)即A>tg(α/2)*2B=tg30º*2*1=0.5574*2*1=1.155mm so A>1.155mm 正常情况下我们不用计算这么详细，一般LENS的丝印大小就是比camera视角（与lens相交处）单边大0.3左右就可以了；二、定位Camera的定位，概括来说，就两种：（1）定位在壳子上；（2）定位在PCBA上。

（1）、定位在壳子上：这种定位方式比较好，装配误差累积相对少（摄像头制造误差、Camera lens制造误差、Camera lens装配误差、摄像头装配误差），在装配条件允许的情况下，建议使用这种结构。

（2）、定位在PCBA上：Camera通过支架或者直接用背胶的方式定位在PCBA上，然后再通过PCBA与壳体的装配实现。

这种定位方式相对误差累积大，(特别是Camera与PCBA、PCBA与壳体的装配累积误差更大)，一般情况下量不用这种定位方法，但是在装配要求上或结构分配上，有许多的手机还是必须用这种定位方式。

三、防护(1)、防冲击：Camera在使用过程中，必须要防止其受到冲击，以免影响其性能。

手机摄像头功能由多个功能模块组成，主要三个部分，采集，加工，显示。

（1）采集部分由感光的sensor完成，通过CAM IF接口与手机芯片内的CAM连接。

（2）CAM对CAM IF数据进行加工，主要是格式转换，特殊效果等。

最终处理出来的一帧数据，存在内存中。

（3）手机的刷新线程，使用手机内部的DMA功能，或者OVERLAY技术，把处理好的camera图像，显示到LCD上。

刷新部分，不在camera框架范围内，后面只做简单讨论。

图1：Camera典型硬件模块图2 Sensor简介Sensor是对图像的采集系统，通常采用的是ov系列的芯片。

如ov2655等。

通常包含两路接口：（1）控制总线：Sensor也是一个智能嵌入式系统，一般通过I2C总线与手机芯片通信。

手机可以通过I2C读写Sensor的寄存器，改变Sensor的参数，从而改变其工作方式。

（2）数据总线：Sensor通过CAM IF接口与CAM联系。

图2：sensor硬件连接图由图可知，sensor工作的条件需要：（1）电压供应，一般模拟电压，数字电压。

（2）工作时钟，通常为24M HZ的正弦波。

一般为手机芯片产生（3）SDA,SCL，i2c总线连接，sensor通常为从设备。

（4）standby控制线，手机芯片通过这条GPIO控制线，控制sensor的工作是否开启。

（5）Sensor输出给手机芯片的接口，CAM IF接口：（6）并行数据线，通常8位，10位。

分辨率高的sensor数据线需要更多。

（7）提供给手机芯片内集成的camera模块的PCLK,HCLK,VCLK.(像素同步信号，行同步信号，帧同步信号)。

Sensor通常产出稳定频率的数据图像流，手机芯片可以通过I2C总线接口，修改寄存器，改变帧频率。

也可以改变sensor的输出流的格式，通常采用yuv422格式。

3 CAM简介CAM就是将Sensor采集过来的数据，转换相应格式，及其他加工，最后存放到内存中。

摄像头模组基础扫盲手机摄像头常用的结构如下图37.1所示，主要包括镜头，基座，传感器以及PCB部分。

图37.1CCM(compact camera module)种类1.FF(fixed focus)定焦摄像头目前使用最多的摄像头，主要是应用在30万和130万像素的手机产品。

2.MF(micro focus)两档变焦摄像头主要用于130万和200万像素的手机产品，主要用于远景和近景，远景拍摄风景，近景拍摄名片等带有磁条码的物体。

3.AF(auto focus)自动变焦摄像头主要用于高像素手机，具有MF功能，用于200万和300万像素手机产品。

4.ZOOM 自动数码变焦摄像头主要用于更高像素的要求，300万以上的像素品质。

Lens部分对于lens来说，其作用就是滤去不可见光，让可见光进入，并投射到传感器上，所以lens相当于一个带通滤波器。

CMOS Sensor部分对于现在来说，sensor主要分为两类，一类是CMOS，一类是CCD，而且现在CMOS是一个趋势。

对于镜头来讲，一个镜头只能适用于一种传感器，且一般镜头的尺寸应该和sensor的尺寸一致。

对于sensor来说，现在仍然延续着Bayer阵列的使用，如下图37.2所示，图37.3展示了工作流程，光照à电荷à弱电流àRGB信号àYUV信号。

图37.2图37.3图37.4图37.4展示了sensor的工作原理，这和OV7670以及OV7725完全相同。

像素部分那么对于像素部分，我们常常听到30万像素，120万像素等等，这些代表着什么意思呢？图37.5解释了这些名词。

图37.5那么由上面的介绍，可以得出，我们以30万像素为例，30万像素~= 640 * 480 = 3 0_7200;可见所谓的像素数也就是一帧图像所具有的像素点数，我们可以联想图像处理的相关知识，这里的像素点数的值，也就是我们常说的灰度值。

像素数越高，当然显示的图像的质量越好，图像越清晰，但相应的对存储也提出了一定的要求，在图像处理中，我们也会听到一个概念，叫做分辨率，其实这个概念应该具体化，叫做图像的空间分辨率，例如72ppi，也就是每英寸具有72个像素点，比较好的相机，能达到490ppi。

手机摄像头工作原理
手机摄像头是通过光学传感器和图像处理器协同工作实现图像捕捉和录制功能的。

其工作原理如下：
1. 光学传感器：手机摄像头的核心部分是光学传感器，常见的有CMOS（互补金属氧化物半导体）和CCD（电荷耦合器件）两种类型。

这些传感器使用微小的感光元件（像素）来检测光线的强弱和颜色，并将其转换成电信号。

2. 光学透镜系统：手机摄像头通常由多片透镜组成，包括凸透镜和凹透镜。

透镜系统用于控制光线的进入和聚焦，以便在感光元件上形成清晰的图像。

3. 自动对焦系统：为了保证拍摄的图像清晰，手机摄像头通常配备了自动对焦系统。

该系统利用电机和传感器来监测场景中的焦距情况，并自动调整透镜的位置，以确保所拍摄的图像保持清晰。

4. 图像信号处理器：手机摄像头的图像信号处理器负责接收光学传感器输出的电信号，并将其转换为数字图像信号。

该处理器还负责对图像进行增强、降噪、对比度和色彩校正等处理，以获得更好的图像质量。

5. 数据传输和存储：一旦图像被处理完毕，手机摄像头会将数据传输到手机主板，然后经过压缩和编码后存储到手机内存或存储卡中。

用户可以在需要的时候查看、分享或编辑这些图像。

总体来说，手机摄像头通过光学传感器捕捉光线，然后通过透镜系统聚焦光线，利用图像信号处理器进行图像处理，最后将图像数据传输和存储，从而实现手机拍照和录像功能。

手机摄像头的组成结构百度权重查询站长交易友情链接交换网站建设,网站设计,企业建站就找313上一篇文章中讲过了“像素与插值”的概念，这里我们主要讲一下摄像头物理组成部件。

手机摄像头由PCB 板、镜头、固定器和滤色片、DSP（CCD用）、传感器等部件组成。

其工作原理为：拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到手机处理器中进行处理，最终转换成手机屏幕上能够看到的图像。

PCB板就是摄像头中用到的印刷电路板，分为硬板、软板、软硬结合板三种，这三种材料应用范围不同，CMOS 可以使用任何一种，但CCD只能使用软硬结合板，并且也是软硬结合板的造价成本最高。

PCB板镜头镜头是将拍摄景物在传感器上成像的器件，它通常由由几片透镜组成。

从材质上看，摄像头的镜头可分为塑胶透镜和玻璃透镜。

玻璃透光性以及成像质量都具有较大优势，但玻璃透镜成本也高。

因此一个摄像头品质的好坏，与镜头也是有一定关系的。

比如诺基亚800采用的是卡尔蔡司认证镜头，成像效果就会比普通镜头好一些。

当然，它只是总效果的影响因素之一。

镜头镜头有两个较为重要的参数：光圈和焦距。

光圈是安装在镜头上控制通过镜头到达传感器的光线多少的装置，除了控制通光量，光圈还具有控制景深的功能，光圈越大，景深越小，平时在拍人像时背景朦胧效果就是小景深的一种体现。

诺基亚800和魅族MX四核版的光圈都为f/2.2，小米2光圈为f/2.0，iPhone 4S 光圈为f/2.4，数字越小，代表光圈越大，也就是说小米2的光圈最大，不加上其他因素的话理论上成像效果最好。

另外镜头的另一重要参数是“焦距”。

焦距是从镜头的中心点到传感器平面上所形成的清晰影像之间的距离。

根据成像原理，镜头的焦距决定了该镜头拍摄的物体在传感器上所形成影像的大小。

比如在拍摄同一物体时，焦距越长，就能拍到该物体越大的影像。
