更换发电机集电环指导书目次1目的................................................................................................22适用范围 (23)工作成员职责....................................................................................24工作成员资质及配备...........................................................................5检修内容 (36)质量标准>标准 (37)引用文件 (38)监视和测量装置汇总表........................................................................39使用的工器具汇总表...........................................................................310备品、备件及材料汇总表.....................................................................411作业过程 (51)2检修过程问题记录表...........................................................................713检修技术数据记录表 (814)更换备品、备件及使用消耗性材料记录...................................................915质量验收卡 (10)发电机转子集电环及碳刷检查作业指导书1目的保证发电机转子集电环及碳刷检查工作符合工艺质量和文明生产管理要求，并保证该工作全过程无不安全情况发生。

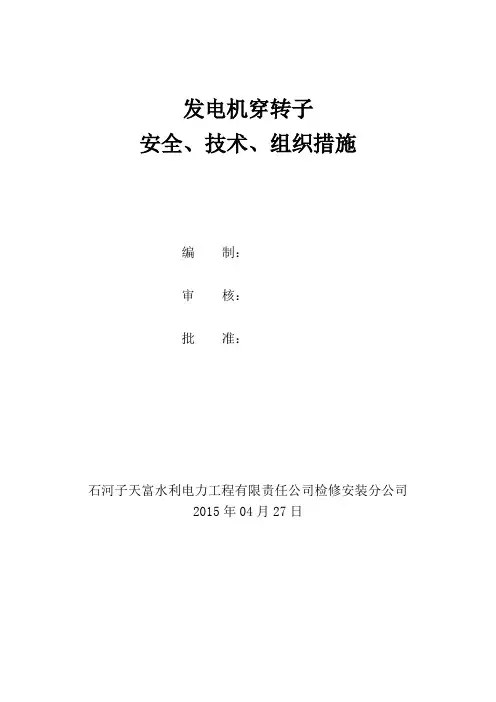

发电机穿转子安全、技术、组织措施编制：审核：批准：石河子天富水利电力工程有限责任公司检修安装分公司2015年04月27日号机A级检修发电机穿转子安全、技术、组织措施工作任务：号机发电机穿转子时间：年月日施工单位：石河子天富水利电力工程有限责任公司检修安装分公司组织措施：施工总安全负责人：工作负责人：工作成员：南侧工作人员北侧工作人员记录、工具员起重负责人：发电机穿转子起吊过程由统一指挥安全措施：1、在发电机周围划出工作区，挂警告牌。
2、检查穿转子用的专用工具应完好、无损，并符合要求。
3、检查行车的电气和机务设备动作正常，负载试验合格；穿转子过程中行车的抱闸处由行车维护人员设专人监护。
4、钢丝绳符合要求，试验合格；倒链检查合格；转子横向托架符合要求。
5、参加检修工作人员进行安全教育和技术培训，达到上岗条件。
6、进入发电机膛内必须穿连体工作服、软底鞋，衣服严禁纽扣。
7、发电机膛内要铺上胶皮保护；8、进入发电机检修区域内，携带检修工具必须进行登记，防止遗留在发电机内。
9、穿转子的起重工作，必须有专业人员担任，起重指挥只能由一人担任。
10、穿转子时，认真检查气隙均匀，防止定转子互相碰撞、摩擦。
11、转子在发电机外要调整至水平，待气隙均匀后，方可将转子穿入定子膛。
12、在穿转子时钢丝绳不能触及轴颈、集电环；转子起吊处要做好保护措施；在起吊、放置与移动转子时，禁止从护环处起吊或以护环做支点。
13、所有参加穿转子的人员个人物品必须交由工具员进行保管。
14、发电机穿转子的安全监护工作由检修公司安全员负责.15、发电机穿转子工作必须在各级领导签字验收后方可起吊。
16、汽机与电气监护人员已在行车上。
汽机人员：电气人员：技术措施：1、电气部分检修前测量及检查试验工作已全部结束。
2、发电机内部清扫已全部完成，具备穿转子条件。
3、发电机转子清扫及检查已全部完成，具备穿转子条件。
4、发电机转子已盘至大齿垂直地面的位置。
5、发电机轴瓦研磨测量已全部结束，并已具备安装条件。
发电机转子组装及安装安全作业指导书编制：审核：批准：为了确保在水电站机电设备安装工程施工中，发电机转子的组装与安装工作时设备及施工人员的安全与健康，特制定本作业指导书。
2使用范围本作业指导书适用于水电站水轮发电机转子的现场组装（装配）与安装工作。
3转子组装及安装流程图转子组装及吊装流程图4危险源辨识见附表1-15风险评价见附表1-26发电机转子组装及安装控制措施6.1一般控制措施6.1.1所有参加施工作业的人员应严格按劳保规定着装，并正确使用劳动保护用品；6.1.2特种作业人员必须持有效证件方能上岗，非特种作业人员不得从事特种岗位作6.1.3施工人员应严格遵守安全操作规程，并服从安全管理人员的管理；6.1.4安全人员应定期在现场巡视，发现违规现象应及时制止和处理；6.1.5施工设备、工器具等应定期检查和维护、保养；6.1.6施工作业前应做好安全技术交底工作，并按要求做好记录；6.1.7做好“三工”活动和班前“危险预知”活动并做好记录。
6.2具体控制措施6.2.1施工准备6.2.1.1机加工、电气设备、电动工具、电气焊等设备在使用前必须进行安全检查，确认合格后方能使用。
6.2.1.2电源应采用专用的电源接线板，并严格按要求进行操作。
6.2.1.3设备操作人员应严格按照设备操作规定进行操作，严禁违规操作。
6.2.1.4施工场地内的易燃易爆物品应严格按规定放置，并在场地内放置一定数量的灭火器。
6.2.1.5焊接作业前应对焊机进行检查，发现漏电情况时应及时通知相关人员进行处理，焊把线连接处不得有接头外露现象，在潮湿施工场地进行作业时，应带绝缘手套作业，雨天严禁露天进行焊接作业。
6.2.1.6焊缝打磨时必须戴防护镜，打磨方向不得对准其他工作人员。
6.2.1.7焊接、切割作业前应清理周围的易燃易爆物或采取隔离措施，作业点应与氧气、乙炔保持安全距离，正确操作避免回火，对乙炔瓶存在漏气现象的必须及时处理或更换。

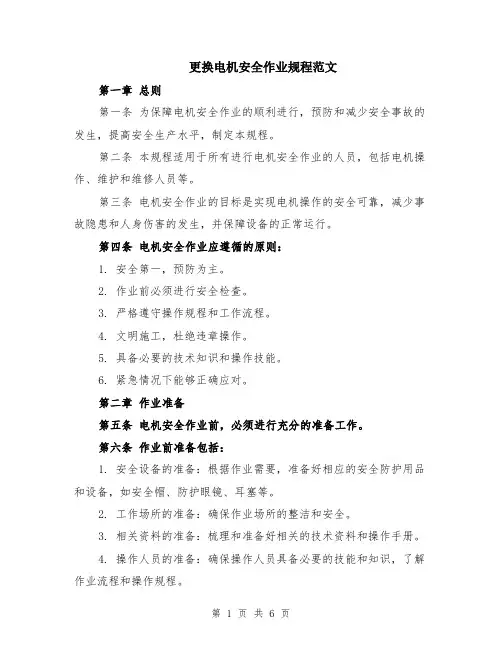

更换电机安全作业规程范文第一章总则第一条为保障电机安全作业的顺利进行，预防和减少安全事故的发生，提高安全生产水平，制定本规程。
第二条本规程适用于所有进行电机安全作业的人员，包括电机操作、维护和维修人员等。
第三条电机安全作业的目标是实现电机操作的安全可靠，减少事故隐患和人身伤害的发生，并保障设备的正常运行。
第四条电机安全作业应遵循的原则：1. 安全第一，预防为主。
2. 作业前必须进行安全检查。
3. 严格遵守操作规程和工作流程。
4. 文明施工，杜绝违章操作。
5. 具备必要的技术知识和操作技能。
6. 紧急情况下能够正确应对。
第二章作业准备第五条电机安全作业前，必须进行充分的准备工作。
第六条作业前准备包括：1. 安全设备的准备：根据作业需要，准备好相应的安全防护用品和设备，如安全帽、防护眼镜、耳塞等。
2. 工作场所的准备：确保作业场所的整洁和安全。
3. 相关资料的准备：梳理和准备好相关的技术资料和操作手册。
4. 操作人员的准备：确保操作人员具备必要的技能和知识，了解作业流程和操作规程。
第三章作业操作第七条电机安全作业必须按照操作规程和相关安全要求进行。
第八条作业前应进行必要的安全检查，包括但不限于：1. 电机的运行状态是否正常。
2. 电机的接地情况是否良好。
3. 电机周围是否存在危险物品。
4. 电机的相关设备是否符合要求。
第九条电机安全作业操作过程中应注意以下事项：1. 操作人员必须戴好安全帽，穿戴好相应的防护设备。
2. 禁止戴手套进行操作，以免发生危险。
3. 操作前必须切断电源，并采取相应的断电措施。
4. 禁止超负荷运行电机，以免引发火灾和其他事故。
5. 严禁操作人员私自打开电机的防护装置。
第四章应急处理第十条在电机安全作业过程中，如出现紧急情况应立即采取相应的措施。
第十一条紧急情况处理应根据不同情况采取相应措施，包括但不限于：1. 迅速切断电源，避免更大的事故发生。
2. 报警通知相关人员，并组织撤离。
#1发电机抽、穿转子安全技术措施一、工作内容：根据#1发电机大修的检修内容安排，为进行定子槽楔、线棒检查、测量转子膛外阻抗等工作需抽出#1发电机转子。
为保证抽、穿转子过程中人员和设备的安全，制定本安全技术措施。
二、工作时间：201x年xx月xx日（如因运方或天气原因无法进行时，时间顺延）三、现场小组：总指挥：指挥：现场监护：工作负责人：工作班成员：四、工作地点：#1发电机本体处五、安全技术措施：工作条件：将#1发变组转检修；汽机人员拆除#4瓦瓦座固定螺栓及相关润滑油管道，抽转子时需将#3瓦翻出；热工人员拆除与#4瓦座相连的相关测点接线；电气人员拆除主、副励磁机相关电缆、碳刷接线。
1.抽转子前的准备工作及注意事项1.1将搁放转子的专用枕木放好在八米平台上。
1.2将专用假轴、联接螺丝等专用工具准备齐全。
1.3吊起转子时吊装带不能碰在轴或护环上，轴径和护环在起吊时不能作为受力点。
1.4抽转子时应缓慢进行，并严格监视空气间隙，严防转子摆动碰伤定子线棒、铁芯。
并注意不得将转子直接放在定子上，以免压坏定子铁芯和线圈。
1.5进入发电机定子膛内的人员必须穿专用工作服和工作鞋。
不得将带有金属的物品带入定子膛内。
1.6发电机内部照明应使用36伏以下安全电压。
1.7测量励磁机各部间隙并做好记录，拆除励磁机。
1.8测量小端盖与轴之间的间隙并作好记录，拆除小端盖。
1.9测量大端盖导风圈与转子风扇之间的间隙并做好记录。
拆除大端盖，测量定、转子间隙并做好记录。
2.抽转子2.1抽转子前，应在定子端部绕组上垫上塑料垫或羊毛毡，以防擦伤定子绕组。
2.2为不伤害转子小齿和线圈，应检查并调整转子大齿，使之在上下位置。
2.3抽转子过程中，人员的分工要明确，发电机的汽、励两侧均应安排两位有经验的人员监视定、转子的间隙，一人扶假轴、一人看水平，左右两侧各有一人传递命令，一人为总指挥，严禁他人乱指挥。
2.4装好假轴。
2.5用#1行车大钩吊起转子汽侧，让汽机人员拆走#3瓦。
发电机转子集电环更换安全、技术要求范文发电机转子集电环的更换是发电机维修中非常重要的一项操作。
该操作需要严格遵守安全规范，并具备一定的专业技术。
下面将就发电机转子集电环更换的安全和技术要求进行详细阐述。
一、安全要求1. 工作条件：在更换转子集电环时，必须确保工作者处于安全的工作条件下。
工作台面应保持坚固和平整，避免出现滑倒或摔伤的情况。
2. 空气质量：工作现场的空气质量必须符合相关标准，以确保工作者的健康和安全。
3. 个人防护措施：工作者应穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套等，以降低事故和伤害的风险。
4. 电气安全：在更换转子集电环的过程中，必须保证发电机处于断电状态，并使用绝缘工具进行操作。
5. 操作规范：工作者必须按照相关操作规范进行操作，不得随意更换或拆卸发电机的零部件。
二、技术要求1. 结构分析：在更换转子集电环之前，工作者应对发电机的结构进行分析和熟悉，了解转子集电环的位置和更换方式。
2. 转子拆卸：首先，工作者应将发电机的转子拆卸下来。
在此过程中，应使用合适的工具和方法，避免对发电机造成不必要的损坏。
3. 集电环解除：工作者需要将旧的转子集电环从转子上解除。
这一步骤需要小心操作，避免对转子或其他零部件造成损坏。
4. 清洁处理：在安装新的转子集电环之前，工作者需要将转子和转子轴进行清洁处理。
清洁应使用合适的清洗溶剂，确保零件表面洁净无污物。
5. 安装新集电环：将新的转子集电环安装到转子上，需要注意对集电环的方向和位置进行正确的判断。
安装集电环时，应确保其与转子轴的配合间隙符合要求。
6. 固定和检测：安装完新的集电环后，工作者需要将转子和集电环固定，并进行必要的检测和调试，确保集电环的安装质量和性能。
7. 资料记录：在完成转子集电环更换后，工作者应及时记录整个操作过程和结果，以备日后的参考和整理。
在进行发电机转子集电环更换之前，工作者必须参加相关的培训课程，并具备一定的专业技术。
行业资料：________ 发电机转子集电环更换安全、技术要求单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页发电机转子集电环更换安全、技术要求目的为保证发电机转子集电环更换工作顺利进行,更换质量符合要求，特制定此安全、技术要求。
适用范围发电机转子集电环的更换工作。
3．依据标准《俄产发电机检修技术导则》。
汽轮机电机修理手册。
《TBB-500-2EY3型三相同步汽轮发电机技术说明和运行规程》4.技术要求内容4.1工器具，备件、材料准备到位。
4.2使用钢板尺和游标卡尺详细测量集电环拆卸前的尺寸和相对位置标记并记录。
1）测量内外两集电环之间的距离尺寸。
2）测量集电环端面到套筒端面之间的距离尺寸。
3）测量集电环对转子轴的轴向位置尺寸（从集电环端面到最近的轴尾部轴肩的距离）。
4）测量集电环对地绝缘电阻的数值并做记录。
5）在拆卸部件和待装部件上打入钢字头标记，以免错装、漏装。
4.3拆卸励磁机侧半联轴器，风扇和集电环等部件时，要做好安全防护及防火措施。
并将拆卸的部件按定置图要求放置到检修场所，并妥善保管。
第 2 页共 7 页4.4拆装联轴器、集电环，风扇等部件时一定要严格执行下表温度控制要求，避免超温造成设备损坏。
加热温度控制要求：零件名称加热温度℃安装时拆卸时集电环端半联轴器250～270270～300集电环250～270260～280集电环侧风扇环200～220220～2404.5联轴器、风扇环、集电环等部件拆除时，用力要均匀避免蛮力造成部件损坏。
4.6拆卸集电环后测量并检查、清理环下云母绝缘层。
使用5mm厚环氧绝缘套筒，替代原云母绝缘层，并保证与集电环铜套内径合理装配（此公差配合尺寸需施工单位依据现场集电环装配的实际情况核算、确定）。
4.7检查内外集电环引线，导电螺钉和压紧螺钉，对损坏的部件进行更换。

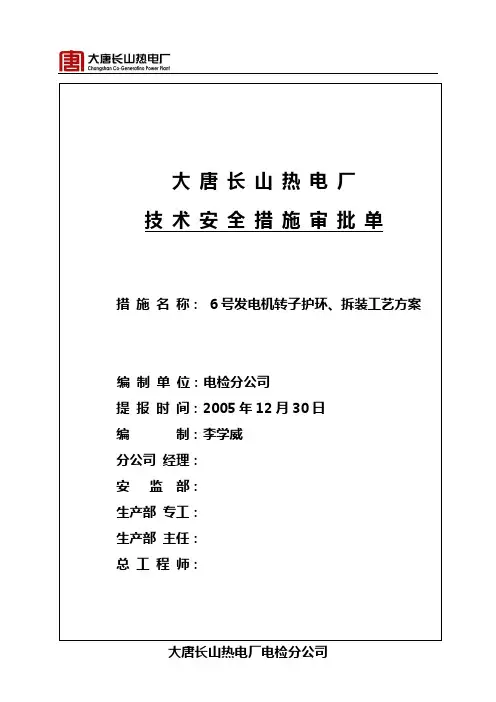

6号发电机转子护环拆装工艺方案一、本次工作所须工具：1.1 扒护环工具一套1.2 收环键工具（由制造厂家提供）1.3 枕木8块1.4 大号烤把10把，氧气带乙炔带、氧气表乙炔表各十套1.5 手枪式红外线点温计一把1.6 悠锤2把及吊悠锤麻绳各两根（每根20M）1.7 18寸大活口扳手两把， M12×100螺钉24个M12垫圈24个、M20垫圈24个1.8 12寸活口扳手1把、手锤2把、克丝钳子1把、记号笔1支、偏铲1把。
二、所需材料2.1石棉布 10米、6号线及8号线各15米2.2氧气及乙炔足量（最少各10瓶）三、转子接地点检测3.1用直流压降法确定接地点Lx=U1L/(U1+U2)式中Lx――正极滑环到接地点绕组长度U1-－－正极滑环对地电压U2――负极滑环对地电压L――绕组总长度3.2用开口变压器法的相角度变化确定接地点。
3.3用大电流烧接地点阻值为零的方法找接地点。
四、扒、装护环工艺4.1将扒护环工具清理干净装于转子本体上4.2用偏铲在护环与中心环口轻刻一个标记，做回装护环时的标记用4.3用固定中心环工具将中心环固定住。
4.4用M12的螺钉将中心环内的弹簧取回4.5用收环键工作将护环环键收紧，收到位。
用测量深度尺测量尺寸和敲击声来判断环键收到位与否4.6用8把烤枪，每个人分好工，按部位加热护环，枪的火要不停的扫动，不允许有过烧点，主要加热护环与中心环的止口处。
4.7随时用点温计测量，护环的温度达到260℃－270℃时用螺杆顶护环，当护环脱离止口时，用吊车将护环吊出。
4.8护环要立放，并用石棉布盖上，让其缓慢进行冷却到室温。
4.9护环绝缘瓦要编好号方可取下。
4.10护环的安装与其拆除工艺相反。
五、安全措施：5.1开工前应联系化学测量现场的氢气含量。
由工作负责人填写第一种工作票，安全措施应正确完备、危险点控制措施应符合现场实际情况，办理工作票时应严格履行工作票手续，开工前对工作组成员交待现场安全措施及注意事项。

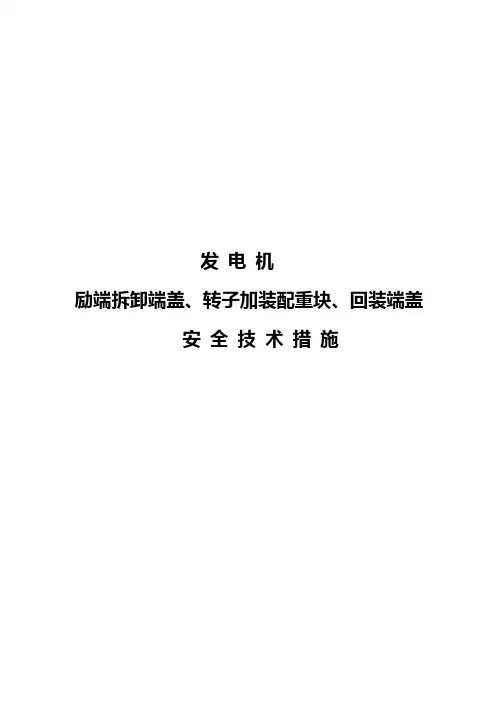

发电机励端拆卸端盖、转子加装配重块、回装端盖安全技术措施xxx安全技术措施会审单编制人：xxx鹤壁煤电股份有限公司热电厂安全技术措施贯彻情况记录xx发电机励端拆卸端盖、转子加装配重与回装端盖安全技术措施一、作业名称：xx发电机励磁端拆卸端盖、转子加装配重块与回装端盖二、施工时间： xx年xx月xx日三、施工负责人： xxx四、施工技术总顾问： xxx五、主要参加施工人员：xxx等五、工作内容：xx发电机励磁端拆卸端盖、转子加装配重块与回装端盖六、工作地点：xx机发电机七、危险点分析：1.触电伤人：1.1、办理相应的xx发电机励端拆卸端盖、转子加装配重块与回装端盖停电工作票，做好安全措施，防止触电伤人。
工作票安全措施：a.分别断开xx开关、MK开关、并分别断其二次控制电源；拉开xx刀闸、并断开其二次控制电源；b.分别拉出盘xx表、盘xx表、盘xx表，并分别拔下其二次保险；c.分别断开xxxx开关（xxx）、xxx开关（xxx）、xxx开关（xxx）、xxx开关（xxx）、并摇至检修位，断开其二次控制电源，拔下二次插头；d.拉开盘xx表刀闸，并拔下其二次保险；e.合上xxxx接地刀闸；f.分别在xx高厂变低压侧、xx发电机出口侧、xx励磁变低压侧接一组接地线。
1.2、工作负责人在办理工作票签字以前，应对工作票所列安全措施进行复检，检查安全技术措施落实情况，各项安全措施确属无误后，汇报于现场施工负责人，方可开工。
2.设备吊装跌落伤人：2.1、起吊发电机端盖时，现场指挥采用打手势，由现场施工负责人xxx一人指挥，其他人员不得随意发号指令，天车司机看不到或听不得指挥人员的信号时严禁起吊。
2.2、起吊发电机端盖时，钢丝绳套吊挂在天车吊钩处，应用吊钩防止脱钩的保险装臵将其锁定，防止钢丝绳脱钩，设备跌落伤人。
2.3、起吊发电机端盖时，应进行预吊装，钢丝崩紧，检查所吊装的设备，重心是否偏移，若发生吊装重心偏移，应进行适当调整后，方可进行下一步吊装工序。

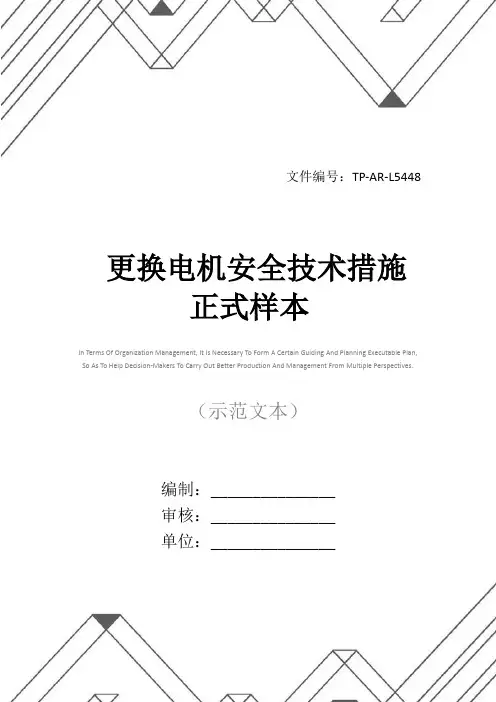

文件编号：TP-AR-L5448In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________更换电机安全技术措施正式样本更换电机安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一、时间：二、地点三、内容：更换电动机四、负责人：五、措施内容：1、施工前，负责人向全体施工人员贯彻此措施，施工过程中，严格执行此措施，所有人员听从负责人指挥。
2、施工前，对所使用的起重工具检查，保证其灵活可靠。
由负责人指定一名有经验老工人负责安全工作，合理分工，要求每一名施工人员清楚任务以及安全注意事项3、负责人要向全体施工人员讲明施工顺序及注意事项。
4、施工前将施工中起重工具、器具、备件提前运到现场，并由司机负责保管。
5、提前对施工中所用工具、器具等进行检查，保证其灵活可靠。
6、起重时，严格按照起重工操作程序施工，起吊电机时，必须先检查承重点是否牢固可靠。
起重用的绳套等起重用具必须有足够的强度。
起吊时，要吊挂在重物的重心，严禁超负荷起吊，严禁长时间起吊，吊起的重物下严禁站人7、倒链严禁猛拉。
拉倒链必须离电机有一定距离。
8、更换电机必须停电，验电，放电，封地线，高开挂牌。
9、车盘车轮必须转动灵活，否则必须进行及时处理或更换车盘。

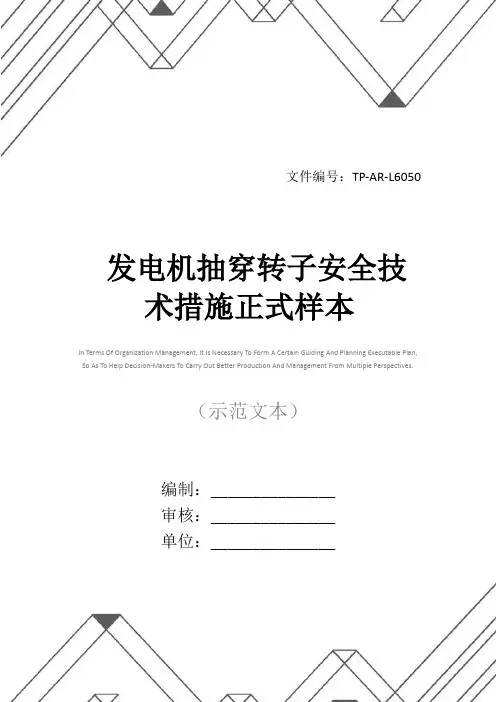

文件编号：TP-AR-L6050In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________发电机抽穿转子安全技术措施正式样本发电机抽穿转子安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
为了确保发电机抽、穿转子的顺利进行，特制定发电机抽、穿转子的安全技术措施，望有关人员认真执行。
一、时间安排：根据大修进度情况确定。
二、人员分工:工作监护人：成树杰刘贵义李金飞安技科专工设备科专工工作负责人：路振东工作班成员：郝明王凯李辉曹连鹏牛宏利韩广志杨建国孙庆才孔勇焦广超李会会刘富榜郭金峰王洪凯三、抽转子前的准备工作及注意事项：1、将搁放转子的专用枕木放好在九米平台上。
2、将抽转子专用的钢板、胶皮、滑块等专用工具准备齐全。
3、用钢丝绳、吊装带起吊转子时，轴径和护环不能作为受力点。
4、抽转子时应缓慢进行，并严格监视空气间隙，严防转子摆动碰伤定子线棒、铁心。
并注意不得将转子直接放在定子上，以免压坏定子铁心和线圈。
5、进入发电机定子膛内人员必须穿专用工作服和工作鞋。
不得携带金属物品带进入定子膛内。
6、发电机内部照明应使用36伏以下安全电压。
7、测量励磁机各部间隙并做好记录。
发电机转子集电环更换安全、技术要求发电机转子集电环是发电机的重要组成部分，其作用是将旋转的电势通过刷子接触转移到外部电路或负载上。
由于长时间的使用和摩擦磨损，转子集电环会出现磨损、断裂等问题，影响发电机的正常运行。
因此，定期更换转子集电环是确保发电机安全运行的必要措施。
本文将从安全和技术两个方面进行讲解。
一、安全要求：1. 断电操作：在更换转子集电环之前，必须先切断发电机的电源，确保工作区域的安全。
同时，需要确保发电机处于停止状态，断开输入电源和输出负载电路。
2. 防止误启动：在更换转子集电环的过程中，要特别留意发电机自动启动的风险，需将自动启动的装置进行禁用、隔离，或者将发电机的主断路器切断。
3. 安全隔离：更换转子集电环时，必须做好安全隔离措施，避免触电或被卷入转子集电环周围的旋转部件。
应将电源开关置于“关闭”位置，并用带锁的锁定装置锁定。
4. 必要的个人防护措施：在更换转子集电环之前，工程师必须佩戴适当的个人防护设备，如手套、护目镜、防静电服等，以确保工作的安全进行。
5. 安全距离：更换转子集电环时，应保持足够的安全距离，以防止被机械运动或电气设备困扰。
二、技术要求：1. 选用合适的转子集电环：根据发电机的功率、电压等参数，选择适合的转子集电环。
集电环应具备良好的导电性能，耐磨性和耐腐蚀性能，以确保发电机的高效运作。
2. 清洁工作区域：在更换转子集电环之前，应将工作区域进行彻底清洁，确保无灰尘、油污等杂质存在。
同时，还应清理转子集电环周围的导电部分，以确保集电环与接触部件的良好接触。
3. 准备工具和材料：更换转子集电环需要一些特定的工具和材料，如扳手、螺丝刀、绝缘胶带等。
在开始更换之前，要确保准备齐全，并检查其是否正常运作。
4. 拆卸旧的转子集电环：首先，要将转子集电环固定螺丝松开，并将旧的转子集电环从发电机转子上拆卸下来。
在此过程中，要小心保存原有的配件和螺丝，并进行记录。
5. 安装新的转子集电环：在安装新的转子集电环之前，要先清洗并检查转子表面的磨损程度。
发电机转子集电环更换安全、技术要求范本发电机转子集电环是发电机的重要部件，其用途是在转子上进行导电，以便将电能传递到外部电路。
集电环的更换是发电机维护过程中常见的操作步骤之一。
为了保证更换过程安全可靠，并达到技术要求，以下是一个范本，详细描述了发电机转子集电环更换的安全和技术要求。
1. 准备工作1.1. 申请工作许可证：在更换发电机转子集电环之前，必须申请并获得相应的工作许可证。
负责维护的人员应在许可证上签署并保持有效。
1.2. 关闭发电机系统：在进行更换操作之前，应将发电机系统完全关闭，并确保电源已切断。
通过将主断路器切到“关闭”位置，确保发电机无法启动。
1.3. 工作区域清理：将工作区域彻底清理，并确保周围没有杂物。
确保工作空间足够大，并提供适当的照明设备。
1.4. 检查工具和设备：检查并准备所需的工具和设备，包括适当的安全设备（如手套、护目镜等），以及用于更换集电环所需的专用工具。
1.5. 获取相关文档：获取发电机制造商提供的相关文档，包括更换集电环的详细步骤，以及任何特殊说明或注意事项。
2. 更换发电机转子集电环2.1. 解除集电环固定螺栓：使用适当的工具，将集电环固定螺栓松开，并将固定螺栓彻底拆除。
在拆除螺栓时，务必遵循正确的拆卸顺序，并避免对集电环或转子造成损坏。
2.2. 取下原有集电环：在解除固定螺栓后，可以轻松地取下原有的集电环。
在取下集电环时，应小心放置，以免表面损坏或丢失。
2.3. 清洁转子表面：在安装新的集电环之前，必须彻底清洁转子表面。
使用适当的清洗剂和工具，去除污垢和油脂，并确保表面完全干燥。
2.4. 安装新的集电环：在安装新的集电环之前，确保环境和操作条件符合制造商的要求。
将新的集电环正确地放置在转子表面，并使用适当的工具和方法进行固定。
确保螺栓紧固力适度，以确保集电环能够牢固地连接在转子上。
2.5. 进行测试和检查：完成集电环的更换后，进行必要的测试和检查。
确保集电环固定牢固并与转子表面良好接触。
2023年发电机转子集电环更换安全、技术要求在2023年发电机转子集电环更换工作中，我们需要关注安全和技术要求。
转子集电环是发电机的核心部分，承担着收集发电机转子上电流的重要任务。
因此，对于转子集电环的更换工作，我们必须非常谨慎和专注。
本文将详细介绍2023年发电机转子集电环更换的安全和技术要求，以确保工作的顺利进行。
一、安全要求：1. 安全意识：在进行转子集电环更换之前，必须确保全体参与人员具备安全意识，使用适当的个人防护装备，并熟悉操作规程。
2. 高空作业：由于转子集电环位于发电机的旋转部件上，更换工作需要进行高空作业。
因此，必须确保相关人员已经接受了相关的高空作业安全培训，并且要求严格遵守高空作业规范。
3. 紧急救援计划：在工作地点设立紧急救援计划，确保在发生意外情况时能够及时采取必要的救援措施，以最大限度地减少事故损失。
4. 现场勘察：在更换转子集电环之前，必须进行现场勘察，检查相关设备、设施和结构的状态，以确保安全的工作环境。
5. 工作许可制度：严格执行工作许可制度，确保只有经过培训和授权的人员才能进行转子集电环更换工作。
6. 安全措施：在更换转子集电环的过程中，必须采取必要的安全措施，如使用安全绳索、安全网和防滑设施等，确保工作过程中的人员安全。
二、技术要求：1. 转子集电环选材：在选择转子集电环材料时，必须考虑到其导电性能、耐磨性、耐腐蚀性等因素。
选择高品质的集电环材料，以确保其长时间的可靠运行。
2. 现场测量：在更换转子集电环之前，必须进行转子集电环的现场测量，确定其尺寸和形状是否符合要求，并与技术要求的参数进行比对。
3. 更换程序：制定详细的转子集电环更换程序，包括拆卸旧集电环、清洗转子表面、安装新集电环等步骤。
确保操作规范和流程的正确性，以避免操作错误和事故发生。
4. 装配要求：在更换转子集电环时，要求操作人员严格遵守相关的装配要求，如拧紧转子集电环螺母、进行扭力调整等，以确保集电环的稳定性和可靠性。
If I had a single flower for every time I think about you, I could walk forever in my garden.模板参考（页眉可删）发电机拆装护环安全技术措施#2发电机进行大修前进行的发电机温升试验，发现转子绕组在额定状态下的温升较#1机高出50%，发电机解体后，检查转子，发现以下缺陷：1、转子护环处上下引线密封螺钉漏气。
2、转子内滑环密封螺钉漏气（内滑环螺钉向上）。
3、转子共有26槽的楔下垫条以及通风口外垫条有轴向错位现象，错位垫条74处（不含看不见的进风区垫条），其中较严重的是：5风区#1、#6、10楔下垫条向励侧移位5mm，1风区#15、#17槽通风口垫条向励侧错位10mm左右。
4、发现#2发电机汽侧护环下有一根绝缘条断裂，护环下有一些松散的绝缘材料。
鉴于以上情况，需要对发电机转子拔护环进行认真的检查处理，现制定拆装护环的安全技术措施如下：一、拆装护环的方案：1、工器具及材料物资准备1.1专用工具：装护环工具名称图号数量使用部位准备情况落实人固定环2Q13641装在护环内侧的转子上压环3Q22481护环外侧顶护环用拉杆（右旋）4Q42603连接固定环和压环拉杆（左旋）4Q42673连接固定环和压环垫圈568.950.0506压环与紧固螺帽之间螺帽（右旋）4Q42643装在压环垫圈外螺帽（左旋）4Q42653装在压环垫圈外扳手4Q43232用于紧固螺帽垫块5Q8564垫中心环用顶环3Q14221中心环下顶垫块用1.2其它材料工具名称规格数量准备情况落实人氧气带30盘乙炔带30盘氧气表20块乙炔表20块氧气瓶40瓶乙炔瓶40瓶白铁皮5张石棉布1捆石棉手套10付焊工工作服10套焊枪H01-40A40把气焊眼镜20付纯锡0.5kg红外点温仪1电焊手套20付2、拆下发电机的两侧护环。
3、拆下发电机转子槽楔，更换楔下垫条。
4、恢复汽侧护环的绝缘缺陷,检查消除其它缺陷。
内部编号：AN-QP-HT812
版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which
Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators.
编辑：__________________
审核：__________________
单位：__________________
发电机转子集电环更换安全、技术要
求通用范本
发电机转子集电环更换安全、技术要求
通用范本
使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
目的
为保证发电机转子集电环更换工作顺利进行,更换质量符合要求，特制定此安全、技术要求。
适用范围
发电机转子集电环的更换工作。
3．依据标准
《俄产发电机检修技术导则》。
汽轮机电机修理手册。
《TBB-500-2EY3型三相同步汽轮发电机技术说明和运行规程》
4. 技术要求内容
4.1 工器具，备件、材料准备到位。
4.2使用钢板尺和游标卡尺详细测量集电环拆卸前的尺寸和相对位置标记并记录。
1）测量内外两集电环之间的距离尺寸。
2）测量集电环端面到套筒端面之间的距离尺寸。
3）测量集电环对转子轴的轴向位置尺寸（从集电环端面到最近的轴尾部轴肩的距离）。
4）测量集电环对地绝缘电阻的数值并做记录。
5）在拆卸部件和待装部件上打入钢字头标记，以免错装、漏装。
4.3 拆卸励磁机侧半联轴器，风扇和集电
环等部件时，要做好安全防护及防火措施。
并将拆卸的部件按定置图要求放置到检修场所，并妥善保管。
4.4拆装联轴器、集电环，风扇等部件时一定要严格执行下表温度控制要求，避免超温造成设备损坏。
加热温度控制要求：
零件名称加热温度℃
安装时拆卸时
集电环端半联轴器250～270 270～300
集电环250～270 260～280
集电环侧风扇环200～220 220～240
4.5联轴器、风扇环、集电环等部件拆除时，用力要均匀避免蛮力造成部件损坏。
4.6 拆卸集电环后测量并检查、清理环下
云母绝缘层。
使用5mm厚环氧绝缘套筒，替代原云母绝缘层，并保证与集电环铜套内径合理装配（此公差配合尺寸需施工单位依据现场集电环装配的实际情况核算、确定）。
4.7检查内外集电环引线，导电螺钉和压紧螺钉，对损坏的部件进行更换。
4.8检查风扇下绝缘套的绝缘情况，如绝缘破损，必须进行更换。
4.9回装内、外集电环时，应使用专用烘箱将待装集电环均匀加热至规定温度（见上表）装入。
严禁使用焊枪加热，以免集电环表面受热不均，影响集电环的使用寿命。
4.10集电环安装后的尺寸，偏心度小于0.05mm。
通过在圆周上至少四个等分方位直径实测尺寸，计算出最大偏心度数值和不平度
尺寸，借此确定车削量。
4.11集电环的车削、磨削，抛光工作需在转子盘车状态下进行。
车削、磨削后的集电环偏心度要小于0.05mm，表面粗糙度不低于Ra1.6。
4.12为保证集电环表面形成保护膜，使集电环具有耐磨性和稳定性，在发电机并网后，应有研磨电刷的工序，在转子励磁电流为额定值的30～70%情况下运行（在保证发电机安全稳定运行的情况下，励磁电流尽可能小），时间约为10～15小时。
4.13 集电环更换的具体施工方案，需施工单位依据现场实际情况制定。
4.3安全注意事项。
4.3.1严格执行《电业工作安全规程》，工
作票及现场安全措施齐全完备。
4.3.2明确各级安全人员及工作人员责任。
4.3.3拆卸和安装集电环时要注意安全，文明施工防止撞伤集电环，风扇等部件。
4.3.4加热时严格执行温度控制，以免过热、损坏集电环和风扇附件。
4.3.5工作中穿戴好劳保防护用品，避免人员受到伤害。
4.3.6注意现场临时电源线，以免触电。
4.3.7工作现场设置隔离带，注明“非工作人员禁止入内”。
4.3.8工作时使用的工器具应定置摆放。
4.3.9磨削时，角向磨光机磨削方向禁止人员站立、停留。
4.4环保措施：
4.4.1检修现场地面铺橡胶板，防止工作中废弃物及油污滴落地面造成环境污染。
4.4.2检修场所准备好废弃物回收桶，及时将检修废弃物回收。
可在此位置输入公司或组织名字
You Can Enter The Name Of The Organization Here。
