发电机转子穿装方案

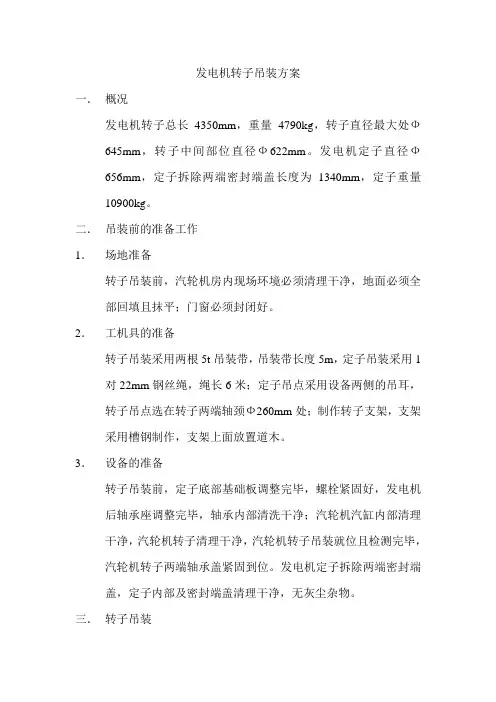

发电机转子吊装方案一．概况发电机转子总长4350mm，重量4790kg，转子直径最大处Ф645mm，转子中间部位直径Ф622mm。

发电机定子直径Ф656mm，定子拆除两端密封端盖长度为1340mm，定子重量10900kg。

二．吊装前的准备工作1．场地准备转子吊装前，汽轮机房内现场环境必须清理干净，地面必须全部回填且抹平；门窗必须封闭好。

2．工机具的准备转子吊装采用两根5t吊装带，吊装带长度5m，定子吊装采用1对22mm钢丝绳，绳长6米；定子吊点采用设备两侧的吊耳，转子吊点选在转子两端轴颈Ф260mm处；制作转子支架，支架采用槽钢制作，支架上面放置道木。

3．设备的准备转子吊装前，定子底部基础板调整完毕，螺栓紧固好，发电机后轴承座调整完毕，轴承内部清洗干净；汽轮机汽缸内部清理干净，汽轮机转子清理干净，汽轮机转子吊装就位且检测完毕，汽轮机转子两端轴承盖紧固到位。

发电机定子拆除两端密封端盖，定子内部及密封端盖清理干净，无灰尘杂物。

三．转子吊装1．首先吊走发电机后轴承座，在距发电机转子前轴承座中心2000位置放置转子支架。

2．采用吊装带将转子吊起将其放置到前端轴承座及转子支架上，将转子水平及中心调整好，连接连轴器螺栓。

3．吊起定子从后端穿入转子，到达支架位置时，其后轴已经露出定子，将后轴承座装入支撑住转子，然后撤出前端放置的转子支架。

4．将定子继续向前穿入，直到就位。

5．调整定转子间气隙。

6．合格后立即安装定子两端密封端盖并调整好。

四．施工安全1．起吊重物必须有专人指挥，持证上岗，吊装区域应设置警戒区域，拉设警戒绳，设专人监护。

2．起重区域内清走无关人员，所用工机具及绳扣应无破损且满足负荷要求。

3．合理选择吊点，防止倾翻，确定好吊物重量及重心，不得超负荷作业，棱角处加垫，防止切断钢丝绳，吊点应牢固防滑脱，指令明确，起吊平稳，禁止斜拉斜拽，对周围环境进行确认，摘挂钢丝绳确认好，设备摆放平稳，支垫牢固。

4．高空作业必须系好安全带，交叉作业时一定要做好确认协调。

目录1、编制依据 (1)2、工程概况及主要工程量 (1)3、作业准备工作及条件 (2)4、正式吊装前的准备工作： (3)5、发电机穿转子步骤 (3)6、转子捆绑绳校核 (4)7、安全施工技术措施 (4)8、文明施工及环境保护措施 (5)9、转子吊装危险点分析及预控措施 (5)10、保证建设标准强制性条文落实的具体措施 (5)11、附图 (5)达尔凯成都分公司#2、3机发电机抽穿转子方案1、编制依据1.1、业主提供的相关资料1.2、中国长江动力公司(集团)武汉汽轮发电机厂提供的图纸，《使用说明书》。

1.3、《电力建设施工及验收技术规范、汽轮机篇》DL5011-92。

1.4、《火电施工质量检验及评定标准、汽机篇》2009年版1.5、《电力建设安全操作规程》DL5009.1-20021.6、《安全质量环境管理程序文件》E版 CQDJ/CX-20042、工程概况及主要工程量达尔凯成都分公司#2、3机发电机为三相交流发电机，发电机由汽轮机直接偶合传动。

此次发电机穿转子采用在汽端将转子加假轴接长并在转子励端加座式轴承并加配重的方法进行转子穿装，同时汽机房50t行车进行配合。

发电机穿转子须在汽轮机扣盖之前进行，在发电机穿转子之前先将汽轮机转子吊出，以方便转子的穿装。

由于#2、3机发电机抽穿转子的步骤、标准雷同，故以下仅叙述#3机发电机抽穿转子的具体操作程序。

#2机参考相应程序。

本方案叙述发电机穿转子步骤，抽转子时按相反步骤即可。

相关原始数据：⑴穿装长度：转子本体：5318mm长轴：1008mm⑵起吊重量：转子本体：8875kg长轴：339.5Kg起吊用钢丝绳：200Kg座式轴承：667Kg配重：1000Kg起吊重量总计：11084.5Kg⑶转子中心标高：（从8m层平台起）750mm。

⑷行车起吊重量:50t(大钩)。

⑸发电机空气间隙：24±1.2mm3、作业准备工作及条件3.1、人员配备：为了保证按期、安全、优质完成本次转子穿装任务，特成立吊装小组。

发电机转子穿装方案 The manuscript was revised on the evening of 2021目录第一章适用范围适用范围范围主要包括贺州市铝电子产业2×350MW（一期）新建工程1号机组发电机转子的吊装、就位及其附件安装等工作。

第二章编制依据编制依据第三章工程概况工程简介贺州市铝电子产业2×350MW（一期）新建工程1号机组发电机设备由哈尔滨电机厂有限责任公司设计制造。

发电机转子的穿装采用汽机房80/20t行车及发电机厂家提供的一套专用装抽转子工具。

施工条件技术准备（1）图纸到后，及时组织相关人员对图纸进行会审。

（2）施工方案已编制并审批完成，安全技术交底已完成并签字。

（3）设备及其组件运至现场后，仔细进行检查。

（4）吊装工作票吊装前办理完成，吊装前应由技术员确认设备就位方向后方可吊装。

（5）发电机内部清理完成并通过验收。

环境条件（1）灭火器等消防器材已定置放置。

（2）确保两台行车穿装发电机转子时行车用电，配电间有专人值班，并由专人监护行车用电电压。

（3）通道畅通，光线充足，安全设施工作状态良好，氧乙炔供应充足。

（4）安装区域平台完善，脚手架按照施工需要铺设完毕，预留孔洞装设盖板。

（5）发电机转子安全通道畅通无阻，人员上下方便，穿装运转层平台清理，要求不得有影响转子穿装就位的障碍物。

（6）施工区域各种标示牌、警示牌在醒目位置挂设。

图纸资料图纸、说明书及相关资料已到齐。

设备要求机工具及安全用具配备第四章施工方案施工工艺流程施工步骤及相关要求转子穿装注意事项（1）检查轴颈、联轴器法兰面、集电环表面、护环表面应完好无损，平衡块和平衡螺钉应可靠锁紧；（2）在穿转子时应用毛毡及绝缘纸板将轴颈及集电环包好，钢丝绳不能触及轴颈、集电环、护环等转子表面。

转子在图四、图五位置时及时将转子起吊处用毛毡和绝缘纸板保护好。

轴颈滑块在起吊，放置与移动转子时，严禁从护环处起吊或以护环做支点。

1000MW发电机转子穿装作业指导发电机转子穿装作业指导一、任务概述本文档旨在提供1000MW发电机转子穿装作业的详细指导，包括作业前的准备工作、作业步骤、安全注意事项等内容。

二、作业前准备1. 确保作业场地的安全和清洁，排除一切可能影响作业安全的隐患。

2. 对作业人员进行必要的培训和安全教育，确保其具备相关技能和知识。

3. 检查发电机转子的状态，确保其无损坏和故障，并进行必要的维护和保养。

三、作业步骤1. 穿装前准备a. 确保作业人员穿戴适当的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。

b. 准备好所需的工具和材料，包括起重设备、螺栓、螺母、垫片等。

c. 确定穿装的位置和方向，并进行标记。

2. 穿装操作a. 使用起重设备将转子从地面或其他位置移动到穿装位置。

b. 将转子放置在穿装位置上，并使用起重设备进行固定。

c. 检查转子与穿装位置的对齐情况，调整转子位置以确保准确对中。

d. 使用螺栓、螺母和垫片将转子与穿装位置连接起来，确保连接牢固。

e. 逐步松开起重设备，确保转子能够自由旋转。

3. 安全检查a. 检查转子和穿装位置的连接是否牢固，无松动和变形现象。

b. 检查转子的旋转是否平稳，无异常声音和振动。

c. 检查转子与其他部件的间隙是否符合要求，无过大或过小现象。

d. 检查作业现场的安全情况，确保无其他安全隐患。

四、安全注意事项1. 严格按照操作规程进行作业，不得随意变动作业步骤。

2. 作业人员必须穿戴个人防护装备，并遵守相关安全操作规定。

3. 确保作业现场的通风良好，防止有害气体积聚。

4. 在作业过程中，严禁吸烟、使用明火或产生火花的工具。

5. 在起重过程中，注意保持稳定，避免转子意外脱落或滑落。

6. 注意转子和穿装位置的连接牢固性，防止松动或脱落导致事故发生。

7. 如发现任何异常情况，应立即停止作业并上报相关负责人。

五、总结本文档详细介绍了1000MW发电机转子穿装作业的指导内容，包括作业前准备、作业步骤和安全注意事项等。

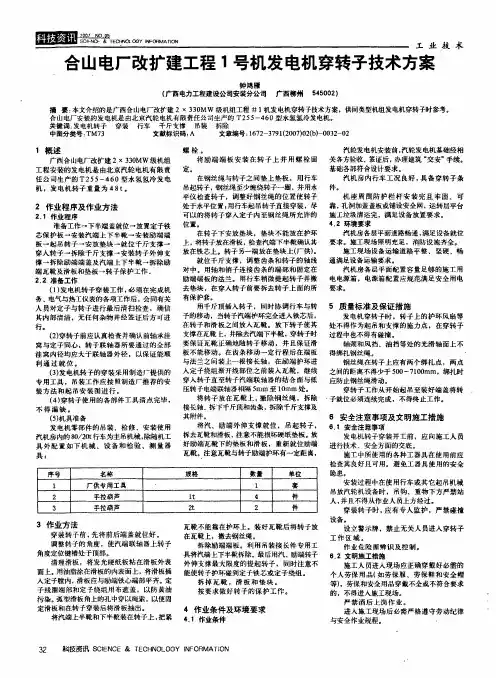

伊川龙泉电厂#1 发电机穿转子施工方案伊川龙泉电厂#1 发电机穿转子施工方案批准：审核：初审：编写：项目负责人：2008年03 月28日目录施工概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3 ）组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3 ）电厂检修技术方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4 ）检修材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（7 ）时间安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（8 ）、施工概况伊川龙泉电厂#1 号发电机组为哈尔滨电机有限公司生产制造的300MW QFSN 优化型水氢氢冷汽轮发电机。

机组型号为QFSN-300-2 ，该型号机组转子总重55 吨，全长10895mm ，转子直径Φ1100 mm ，护环直径Φ1180 mm 。

作业的主要任务是将检查合格的转子通过专用工具从发电机励端穿进定子，并支承在两端的端盖轴承上。

二、组织机构现场总指挥: 满爱东现场副总指挥: 杨占营王连伟安全负责: 郭卫国质量负责: 杨冰施工负责: 肖根生起重指挥: 王胜祥起重人员：吴金泰赵政辉行车司机：师秋娟严林红汽机监护：张雷聂云浩张传要发电机励端监护：杨有生方向兵发电机汽端监护：苏伟李跃发电机膛内监护：杨有生施工人员: 李剑平王伟杰訾团辉张沁洋王飞秦佳若郑晓飞民工若干检修配合：伊川龙泉电厂电检专业人员及行车维护人员现场保卫：由伊川龙泉电厂派出专责保安人员职责：现场总指挥: 负责发电机穿转子的全面工作。

负责现场施工人员的总体协调工作，把握发电机穿转子整体的质量、安全、进度，保证穿转子工作的顺利进行。

现场副总指挥: 协助现场总指挥的工作安全负责: 负责发电机穿转子的安全监察工作，监督发电机穿转子安全措施的执行，保持现场施工文明整洁。

检查发现穿转子过程中人员、工机具、作业程序等存在安全隐伊川龙泉电厂#1 发电机穿转子施工方案伊川龙泉电厂#1 发电机穿转子施工方案患时，及时提出整改措施。

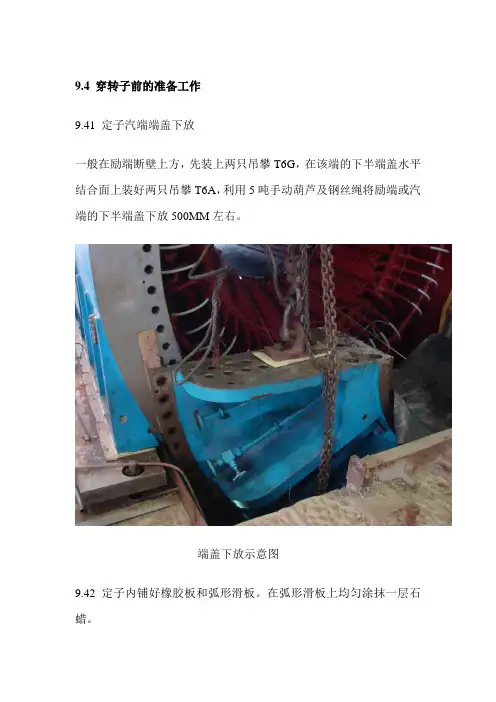

9.4 穿转子前的准备工作9.41 定子汽端端盖下放一般在励端断壁上方，先装上两只吊攀T6G，在该端的下半端盖水平结合面上装好两只吊攀T6A，利用5吨手动葫芦及钢丝绳将励端或汽端的下半端盖下放500MM左右。

端盖下放示意图9.42定子内铺好橡胶板和弧形滑板。

在弧形滑板上均匀涂抹一层石蜡。

并且用高强度尼龙绳子将滑板固定在机座上，以免滑板移动。

9.43 将轴颈托架安装在汽端轴颈上在汽端联轴器端面装上吊攀T6D，供固定牵引钢丝绳之用，要保护好端面。

9.5 转子安装1转子穿入前，要求一名工人进入定子膛内引导转子，以防碰伤铁芯，两名工人在汽、励两端与机内人员相互配合，引导转子缓慢插入。

(进入膛内的人员必须穿软底胶鞋，并且身上不得带任何可能掉入定子膛内的物品如钥匙、手机等，最好穿连体服)2按图纸（转子起吊示意图QOD319.025）要求绑扎吊装钢丝绳，用行车将转子汽端缓慢送入发电机定子的励端，将转子缓慢向汽端移动，直至转子轴颈托架妥善地落在弧形滑板上。

3沿着弧形滑板将转子送向汽端，直至吊装钢丝绳接近机座端面时停止前进（约25mm）。

4将转子励端托架T6H通过硬木垫块CT1搁放平稳并用垫片将转子找水平，行车松钩，解除转子吊装钢丝绳及保护垫。

转子水平找中图5在转子汽端联轴器的吊攀T6D上接上轴向牵引钢丝绳，钢丝绳另一端通过手拉葫芦与汽端一固定点连接，核实牵引钢丝绳与转子垂直中心线重合。

6按图要求用行车及手拉葫芦协调将转子继续缓慢推向汽端。

7 转子汽端伸出定子外，可以用另一台行车吊住，用两台行车协调（必要时盘行车移动）继续将转子移向汽端，直至转子汽端联轴器到达CG（CG数值见发电机座汽端9：00钟位置钢印）位置时停止移动。

8 拆除转子轴颈托架，并提升转子汽端约13mm。

并在汽端下半端盖上安装好发电机轴承拆装工具T3，用50t液压千斤顶、厚铜垫板顶住转子轴颈。

9将转子励端搁放在转子托架T6H上，安装汽端下半轴承座及轴瓦下半，拆除汽端轴承拆装工具T3。

精心整理发电机穿转子方案一、编写依据1、执行《发电企业设备检修导则》DL/T838-20032、《电业安全工作规程》DL408-913、发电机出厂图纸二、发电机主要参数型号：WX21Z-073LLT额定容量：158800KVA额定功率：135000KW额定电压：13800V额定电流：6645A转速：3000转/分频率：50HZ绝缘等级：F/B定子绕组接法：Y额定功率因数：0.85额定励磁电压：233V额定励磁电流：1408A出厂编号：制造日期：制造厂：山东济南发电设备厂三、发电机穿转子必须具备的条件：㈠、发电机定子检查工作已结束，检查合格。

（由甲方完成）主要检查工作如下：1、定子清洗检查：清洗前应先检查定子铁心表面有无红粉和黄粉。

用带电清洗剂清洗定子绕组、铁心、通风孔和机座至无油污和积灰后用压缩空气将清洗剂吹干。

2、定子铁芯检查：检查定子铁心两端的阶梯状铁齿应压紧，铁齿有无断片，表面有无局部过热变色现象；铁芯无碰伤擦毛及短路情况；铁芯内无水锈斑痕、油垢、金属物、遗留物；铁芯两侧压圈夹紧螺杆及螺母应紧固，压圈无局部裂纹等现象；通风槽应畅通无积灰、油垢及异物等局部堵塞情况。

3、线棒检查：定子引出线、过桥线应清洁，固定可靠无绝缘破损和黄粉。

出槽口处防晕层应良好，无白色粉末等电晕放电现象；从通风沟中观察线棒绝缘应无变色、发胖、松动磨损等现象;对运行中测温元件电位较高或黄粉较重的线槽，应测量其表面电位，表面电位应不大于10伏；线棒与铁芯两侧的间隙在0.3毫米以上，长度在80毫米以上者需进行处理；线棒表面应无油垢，以免损蚀防晕层；端部各绑扎绳应牢固，无松动、无黄粉等移位现象；端部线棒与联接线应清洁无油垢。

4、槽楔检查：槽楔应坚固无黄粉过热变色现象表面应清洁，无油垢等脏物；用锤敲击时，直线部分有哑壳声的槽楔长度不超过1/3槽长；对松动的槽楔须加半导体垫条重新打紧。

5、封口槽楔检查：垫块应无位移松动、绑扎带应紧靠固、线棒表面无黄粉等磨损现象。

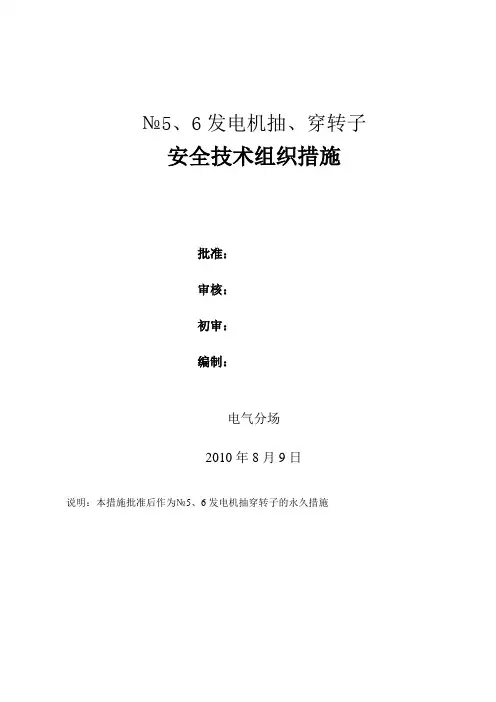

№5、6发电机抽、穿转子安全技术组织措施批准：审核：初审：编制：电气分场2010年8月9日说明：本措施批准后作为№5、6发电机抽穿转子的永久措施一、说明№5、6发电机大修时需抽出发电机转子，对发电机定、转子进行全面检查。

发电机抽、穿转子工作是发电机检修中的关键工序，抽、穿转子是否平稳及顺利对发电机检修至关重要。

为了安全、高效地完成发电机检修任务，参考《660MW汽轮发电机安装使用说明书》，编制本安全技术措施。

二、施工前的准备1. 工作成员应当熟悉发电机本体结构、发电机检修技术标准的有关部分。

2. 发电机抽、穿转子专用工具、材料准备齐全并进行仔细检查，其部件齐全完好，满足使用要求。

将专用工具、材料运至检修现场。

抽、穿转子工具清单：1）半环（穿完转子后抽出滑板时用于保护内端盖上的导风圈）；2）吊环螺钉M64（抽转子时用）；3）法兰（抽转子时用）；4）保护板（钢纸板+橡皮板）；5）滑板（钢）；6）转子吊具1个；7）转子本体保护衬垫（电绝缘纸板+铝板+吊转子保护夹）；8）转子本体滑块；9）联轴器滑块；10）垫圈（铝）；11）工具梁（穿转子时用）；12）保护衬垫；13）吊绳；14）转子支撑工具；15）衬垫（铝垫片+铁垫片）；16）连接块（端盖下沉工具）；17）非金属垫片;18)螺栓M36×110 （20条）、M16×55 （4条）、M36×170 （12条）、M36×140 （12条）、M20×60 （6条）、M20×50 （13条）、M20×120 （13条）、M16×120 （12条）。

需汽机准备工具清单：1）钢丝绳70-80吨1条、40吨2条、10吨2条；2）手拉葫芦（倒链）10吨12米长2个；3）M36吊环螺丝10条，M48吊环螺丝10条；3. 对发电机转子铁马进行检查，要求部件齐全、转动灵活、承力元件无损伤。

4. 起重用钢丝绳、吊带、吊环、倒链及工作行车等已进行必要的检查、维护，其工作平稳，载荷试验满足使用要求。

发电机转子穿装装作业指导书发电机转子穿装作业指导书1.工程概况1.1.详述山西国金一期2×350mw煤矸石发电供热工程1号机组安装一台山东济南发电设备有限公司生产的qfa-350-2型空冷汽轮发电机。

为指导发电机转子穿装工作，特基本建设该作业指导书。

1.2.转子和定子有关几何尺寸如下：1)转子长度：13217mm2)定子长度：9964mm1.3.此项施工过程中行车的最小总塔式起重重量约为77.55t1)滑靴及支撑座装配：约500kg2)发电机转子：77t3)20t吊带:约50kg2.基本建设依据2.1.《山西国金一期2×350mw煤矸石发电供热工程a标段施工组织设计》2.2.发电机厂家图纸和桥式起重机厂家所提供相关技术资料2.3.《电力建设施工质量环评及评价规程》第3部分：汽轮发电机组dl/t5210.3—20212.4.《工程建设标准强制性条文》电力工程部分（2021年版）2.5.《电力建设安全工作规程》第一部分：火力发电厂（dl5009.1——2002）2.6.中国电力出版社《电力建设危险点分析及预控措施》2.7.业主、监理公司、项目部等提供更多的有关施工中加装质量、安全等的文件。

3.施工准备3.1.施工条件准备工作3.1.1.发电机定子已初步找正。

3.1.2.与定子有关的各部件绝缘值测量合格，有关的电气试验、检查已经顺利完成且合格。

3.1.3.汽、励端斜槽已与定子进度表女团完；轴承检修以及轴承轴承座碰触检查完。

3.1.4.合理规划转子穿装施工区域，并拉设警戒线摆“毫无关系人员禁止入内”牌；施工区域要求采光良好。

3.1.5.发电机转子所有相关检查及试验（包含转子通风检查、转子绕组冷态直流电力阻的测量、转子绕组的绝缘电阻值测量、转子绕组的交流工频耐压试验等）已进行，并通过验收。

3.1.6.协同电气专业人员对行车展开全面的、认真细致的检查，保证其较完整需用。

3.1.7.滑靴等专用工器具准备工作齐全。

发电机转子穿装常用方法There are several common methods for the assembly of the generator rotor, including press fit, shrink fit, interference fit, and keyway connection. These methods are used to ensure the rotor is securely and accurately mounted onto the shaft, allowing for stable and efficient operation of the generator.发电机转子的装配是发电机制造过程中的重要一步，直接关系到发电机的安全和稳定运行。

常用的方法包括压装、冷装、干涉配合和键槽连接等。

这些方法能够确保转子牢固而准确地安装在轴上，保证发电机的稳定和高效运行。

One of the most widely used methods for assembling the generator rotor is press fitting. This involves using hydraulic or mechanical presses to force the rotor onto the shaft with a tight interference fit. Press fitting ensures a strong and secure connection between the rotor and the shaft, preventing any unwanted movement during the operation of the generator.其中，压装是最常用的装配方法之一。

这种方法利用液压或机械压力将转子压装到轴上，形成紧密的干涉配合。

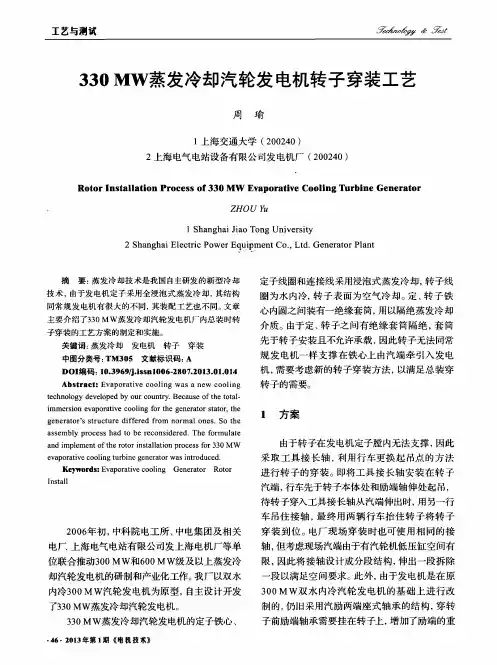

燃机发电机转子穿装工艺浅析【摘要】发电机转子是电厂安装过程中的紧密设备，其重量大、尺寸长，而且必须在定子安装就位后由励磁端向另一端进行穿装，其穿装过程中的周向最小间隙一般不超过50mm，穿装难度大，而且北京草桥燃机项目的转子由于现场环境所限，不能使用行车进行穿装。

因此，根据现场选择一种合理的穿装方法，对转子穿装成功及其重要。

【关键词】发电机定子；发电机转子；穿装；吊装门架；拖运1.引言发电机转子是电厂安装过程中的紧密设备，其重量大、尺寸长，而且必须在定子安装就位后由励磁端向另一端进行穿装，以北京草桥燃机项目为例，穿装时转子直径最大位置处为1190mm，定子内径最小处为1250mm，其穿装过程中的周向最小间隙仅有30mm，穿装难度很大，而且北京草桥燃机项目的转子进行穿装时汽机房行车尚未投用，故必须采用在转子穿装上方架设门架的方式进行转子的穿装。

因此根据现场选择一种合理的吊装方法及其重要。

2.机组、设备情况概述北京草桥燃气联合循环热电厂二期工程为1套二拖一的燃气—蒸汽联合循环发电供热机组。

燃机岛主设备为上海电气的2台sgt5-4000f4（4）型燃机及其发电机；汽机岛主设备为上海电气的1台三压再热两缸两排汽型式汽轮机及其发电机；余热锅炉为2台无锡华光锅炉股份有限公司供货的立式强制循环炉。

燃机发电机转子重约54t，全长11344mm，转子最大外径1190mm，定子内径1250mm。

燃机发电机定子转子穿装作业的主要施工要点为：利用吊机将发电机转子起吊搁置在事先布置在好的拖运轨道上，在拖运轨道与转子托架t6h间布置好搁置支座和重物移运器，在转子励磁端的转子托架t6h两侧与对应的定子两侧吊耳间各布置一只5t链条葫芦作为牵引动力，利用特制的吊装门架和厂家提供的穿转子专用工具配合将转子穿装就位。

3.穿装前提条件3.1 拖运轨道安装：拖运轨道布置。

在燃机房燃机基础至a排外区域布置好转子的纵向拖运轨道，轨道梁顶部标高与燃机基础上表面平齐，轨道梁采用双拼45#c工字钢制作，轨道梁安装就位后用18号槽钢连接固定，在轨道梁上铺设#28槽钢作为拖运轨道，双拼工字钢以及轨道梁与槽钢的连接均采用焊接的形式进行连接。
