#1机组发电机检修穿转子组织、技术、安全措施批准：审核：编写：湖南火电建设有限公司2019年03月21日国电宝庆电厂#1机组扩大性C级检修发电机穿转子措施1、概述国电湖南宝庆煤电厂#1机组发电机为哈尔滨电机有限责任公司生产的QFSN-660-2型水-氢-氢冷却发电机。

该型号发电机转子总重约69吨，全长12151mm,转子最大处直径1238mm。

2、施工组织措施2.1 为了在#1机穿转子过程中，分工合理、责任到位，工作协调一致，服从指挥，现场有关工作人员分工如下：.1.1 现场施工总指挥：杨玉龙；2.1.2 现场技术总指挥：夏志坤；2.1.3 现场施工负责：黄茂盛；2.1.4 现场质量技术负责：李骏龙、曹喜贤；2.1.5现场质检员：王明跃；2.1.6 现场安全负责：冯茂春；2.1.7 吊装指挥：；2.1.8 起重工：邓光耀；2.1.9 行车司机：；2.1.10 发电机汽端施工人员：李胜章、湛孙堂、蔡彪、文轩；2.1.11 发电机励端施工人员：郑光华、段斌、刘伟、李峰；2.1.12 定子监护人员：黎湘；2.2 注意及要求穿转子作业中应统一现场指挥，不允许多人指挥，所有作业均应服从总指挥的统一指挥命令。

穿转子时发现异常情况应立即汇报总指挥，但起重人员发现威胁人身、设备的安全问题时可终止起吊作业后汇报总指挥。

穿转子时甲方及施工方所有监督人员、负责人到位并落实各项措施后汇报甲方现场指挥，由甲方现场指挥根据人员、措施落实情况汇报检修总指挥，由检修总指挥发布是否进行穿转子的命令。

3、安全施工措施13.1 发电机穿转子应严格遵守安全施工管理规定，转子上套箍、风扇、护环、轴封等部位不得作为起吊和支撑点，在施工中不得碰撞，轴颈和风挡、油挡等处的光滑轴面上，不得绑扎钢丝绳。

3.2 钢丝绳在转子上应有两个绑扎点，两点之间的距离一般不小于500-700mm，绑扎时钢丝绳应在转子上缠绕一圈并锁紧，防止滑动。

3.3 钢丝绳绑扎不得损伤转子表面，应用软性材料缠裹钢丝绳，在转子表面垫以保护工具，使大齿在竖直方向，并注意所垫的板条分布在槽楔之间的小齿上，不使槽楔受力。

柴油发电机维修规程范文第一章总则第一条为保证柴油发电机的正常运行，延长设备的使用寿命，提高设备的可靠性和安全性，制定本维护规程。

第二条本规程适用于柴油发电机的日常维修和定期维修。

第三条维修人员应具备相应的专业知识和技能，并按照规程进行操作。

第四条维修工具和设备应符合安全生产要求，定期检验并保持良好状态。

第五条维修人员应定期接受相关培训，提高维修水平和安全意识。

第六条在任何情况下，安全都是第一位的，维修过程中应严格遵守安全操作规范。

第二章维修准备第一节保养维修计划第七条柴油发电机的维修计划应由专业人员编制，包括定期保养和定期检修的内容和周期。

第八条维修计划应考虑设备的运行情况、使用环境和维修历史等因素，并进行适当调整。

第九条维修计划应提前编制完成并报备有关部门。

第二节维修人员及工具准备第十条维修人员应具备相关证书，熟悉设备的工作原理和维修要求。

第十一条维修人员应定期进行身体检查，并做好个人防护措施。

第十二条维修人员应配备必要的工具和设备，保持其完好。

第十三条维修人员应熟悉各种维修工具的使用方法和注意事项。

第三节维修材料准备第十四条维修材料应由专门人员采购，材料的品质应符合相关标准。

第十五条维修材料应按照规定的方法和规格进行贮存和保管。

第十六条维修材料应提示有效期和批号等信息，材料一旦过期应及时处理。

第十七条维修人员应根据维修计划提前准备好所需材料，并将其带至维修现场。

第四节维修环境准备第十八条维修现场应干燥、通风良好，并设有防火设施。

第十九条维修现场应清洁整齐，无杂物堆积和易燃易爆物品存放。

第二十条维修现场应配备必要的安全警示标志和指示牌。

第二十一条维修现场应配备必要的照明设备，确保工作的安全和质量。

第二十二条维修现场应根据具体情况配备必要的检修设备和试验设备。

第三十三条维修现场应根据维修需要提供相应的辅助设备，如吊车、起重机等。

第三十四条维修现场应按照相关规定标明安全疏散通道和安全出口。

第三十五条维修人员应对维修现场进行必要的布置和准备。

发电机转子集电环更换安全、技术要求范文发电机转子集电环的更换是发电机维修中非常重要的一项操作。

该操作需要严格遵守安全规范，并具备一定的专业技术。

下面将就发电机转子集电环更换的安全和技术要求进行详细阐述。

一、安全要求1. 工作条件：在更换转子集电环时，必须确保工作者处于安全的工作条件下。

工作台面应保持坚固和平整，避免出现滑倒或摔伤的情况。

2. 空气质量：工作现场的空气质量必须符合相关标准，以确保工作者的健康和安全。

3. 个人防护措施：工作者应穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套等，以降低事故和伤害的风险。

4. 电气安全：在更换转子集电环的过程中，必须保证发电机处于断电状态，并使用绝缘工具进行操作。

5. 操作规范：工作者必须按照相关操作规范进行操作，不得随意更换或拆卸发电机的零部件。

二、技术要求1. 结构分析：在更换转子集电环之前，工作者应对发电机的结构进行分析和熟悉，了解转子集电环的位置和更换方式。

2. 转子拆卸：首先，工作者应将发电机的转子拆卸下来。

在此过程中，应使用合适的工具和方法，避免对发电机造成不必要的损坏。

3. 集电环解除：工作者需要将旧的转子集电环从转子上解除。

这一步骤需要小心操作，避免对转子或其他零部件造成损坏。

4. 清洁处理：在安装新的转子集电环之前，工作者需要将转子和转子轴进行清洁处理。

清洁应使用合适的清洗溶剂，确保零件表面洁净无污物。

5. 安装新集电环：将新的转子集电环安装到转子上，需要注意对集电环的方向和位置进行正确的判断。

安装集电环时，应确保其与转子轴的配合间隙符合要求。

6. 固定和检测：安装完新的集电环后，工作者需要将转子和集电环固定，并进行必要的检测和调试，确保集电环的安装质量和性能。

7. 资料记录：在完成转子集电环更换后，工作者应及时记录整个操作过程和结果，以备日后的参考和整理。

在进行发电机转子集电环更换之前，工作者必须参加相关的培训课程，并具备一定的专业技术。

行业资料：________ 发电机转子集电环更换安全、技术要求单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页发电机转子集电环更换安全、技术要求目的为保证发电机转子集电环更换工作顺利进行,更换质量符合要求，特制定此安全、技术要求。

适用范围发电机转子集电环的更换工作。

3．依据标准《俄产发电机检修技术导则》。

汽轮机电机修理手册。

《TBB-500-2EY3型三相同步汽轮发电机技术说明和运行规程》4.技术要求内容4.1工器具，备件、材料准备到位。

4.2使用钢板尺和游标卡尺详细测量集电环拆卸前的尺寸和相对位置标记并记录。

1）测量内外两集电环之间的距离尺寸。

2）测量集电环端面到套筒端面之间的距离尺寸。

3）测量集电环对转子轴的轴向位置尺寸（从集电环端面到最近的轴尾部轴肩的距离）。

4）测量集电环对地绝缘电阻的数值并做记录。

5）在拆卸部件和待装部件上打入钢字头标记，以免错装、漏装。

4.3拆卸励磁机侧半联轴器，风扇和集电环等部件时，要做好安全防护及防火措施。

并将拆卸的部件按定置图要求放置到检修场所，并妥善保管。

第 2 页共 7 页4.4拆装联轴器、集电环，风扇等部件时一定要严格执行下表温度控制要求，避免超温造成设备损坏。

加热温度控制要求：零件名称加热温度℃安装时拆卸时集电环端半联轴器250～270270～300集电环250～270260～280集电环侧风扇环200～220220～2404.5联轴器、风扇环、集电环等部件拆除时，用力要均匀避免蛮力造成部件损坏。

4.6拆卸集电环后测量并检查、清理环下云母绝缘层。

使用5mm厚环氧绝缘套筒，替代原云母绝缘层，并保证与集电环铜套内径合理装配（此公差配合尺寸需施工单位依据现场集电环装配的实际情况核算、确定）。

4.7检查内外集电环引线，导电螺钉和压紧螺钉，对损坏的部件进行更换。

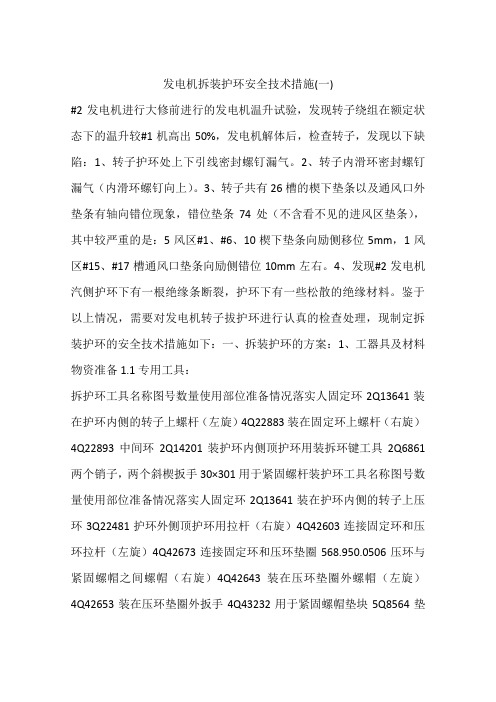

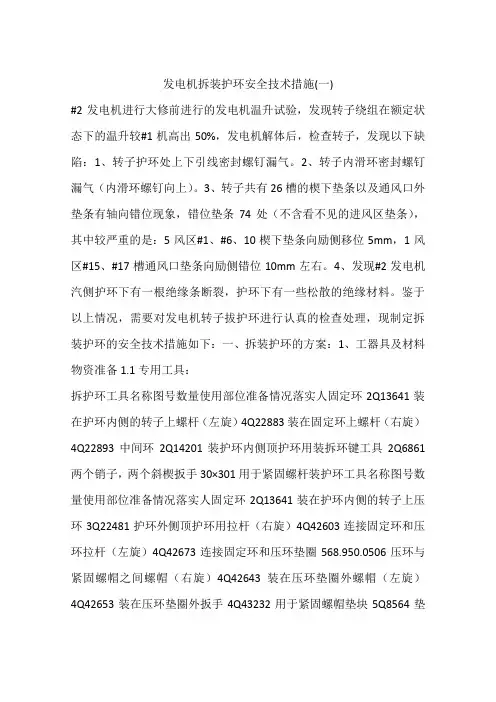

发电机拆装护环安全技术措施(一)#2发电机进行大修前进行的发电机温升试验，发现转子绕组在额定状态下的温升较#1机高出50%，发电机解体后，检查转子，发现以下缺陷：1、转子护环处上下引线密封螺钉漏气。

2、转子内滑环密封螺钉漏气（内滑环螺钉向上）。

3、转子共有26槽的楔下垫条以及通风口外垫条有轴向错位现象，错位垫条74处（不含看不见的进风区垫条），其中较严重的是：5风区#1、#6、10楔下垫条向励侧移位5mm，1风区#15、#17槽通风口垫条向励侧错位10mm左右。

4、发现#2发电机汽侧护环下有一根绝缘条断裂，护环下有一些松散的绝缘材料。

鉴于以上情况，需要对发电机转子拔护环进行认真的检查处理，现制定拆装护环的安全技术措施如下：一、拆装护环的方案：1、工器具及材料物资准备1.1专用工具：拆护环工具名称图号数量使用部位准备情况落实人固定环2Q13641装在护环内侧的转子上螺杆（左旋）4Q22883装在固定环上螺杆（右旋）4Q22893中间环2Q14201装护环内侧顶护环用装拆环键工具2Q6861两个销子，两个斜楔扳手30×301用于紧固螺杆装护环工具名称图号数量使用部位准备情况落实人固定环2Q13641装在护环内侧的转子上压环3Q22481护环外侧顶护环用拉杆（右旋）4Q42603连接固定环和压环拉杆（左旋）4Q42673连接固定环和压环垫圈568.950.0506压环与紧固螺帽之间螺帽（右旋）4Q42643装在压环垫圈外螺帽（左旋）4Q42653装在压环垫圈外扳手4Q43232用于紧固螺帽垫块5Q8564垫中心环用顶环3Q14221中心环下顶垫块用1.2其它材料工具名称规格数量准备情况落实人氧气带30盘乙炔带30盘氧气表20块乙炔表20块氧气瓶40瓶乙炔瓶40瓶白铁皮5张石棉布1捆石棉手套10付焊工工作服10套焊枪H01-40A40把气焊眼镜20付纯锡0.5kg红外点温仪1电焊手套20付2、拆下发电机的两侧护环。

发电机穿转子作业指导书一、编制目的为确保发电机穿转子工作顺利并按质、按量、按时完成，编制本作业指导书。

二、工程概况中电防城港电厂一期2×600MW工程#2机组发电机是由东方电机股份有限公司制造。

其定子供货方式为三段分体式，现场进行组合方式。

本型汽轮发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机，冷却方式采用“水氢氢”方式。

发电机额定参数：型号： QFSN-600-2-22C额定出力： 667MVA/600MW额定电压： 22KV额定电流： 17495A功率因素： 0.9转速: 3000r/min频率： 50Hz相数： 3额定氢压： 0.414Mpa(g)定子接线： Z-Y出线端子数： 6绝缘等级： F级励磁方式：自并激静止可控硅励磁旋转方向：从汽轮机向发电机端看为逆时针主要部件尺寸及重量：定子中段重量：245t定子汽端端罩重量：28.75t定子励端端罩重量：31.15t转子重量：67.5t发电机总重量：450t三、编制依据1、东方电机股份有限公司汽轮发电机图纸、说明书等技术文件2、《火电施工质量检验及评定标准》汽机篇（1998年版）3、《电力建设施工及验收技术规范》汽机机组篇（DL 5011-92）4、《电力建设安全工作规程》（DL 5009.1-20xx）四、作业条件及准备要求1、作业条件（1）发电机定子初步安装到位；（2）定子绕组气压试验合格；（3）轴承检查合格；（4）相关电气检查对转子进行通风试验合格；（5）测量定子铁芯的实际长度及其中心至端面的距离并作记录；（6）测量转子护环两端的长度及其中心至联轴器端面距离并作记录；（7）汽机房80/20吨行车安全性能良好；（8）检查核实各专用吊装工具的可用性；（9）检查转子轴颈、联轴器法兰面、集电环表面、护环表面应完好无损，平衡块和平衡螺钉应可靠锁紧；（10）取下定子气隙挡风板装配的双头螺栓螺纹保护盖帽，将螺栓的螺纹部分清理干净；（11）核实定子机座、铁心、定子绕组及连接线均清洁、无异物、无损伤；2、机具准备发电机零部件的吊装使用的汽机房内80/20t行车为主吊机械，另配置如下机械、设备和检验、测量器具：序号名称规格数量单位1厂供专用工具1套2常用钳工工具1批3手拉葫芦5T4个4手拉葫芦2T6个5钢丝绳1批6条式水平仪2001把五、作业人员的职责分工和权限总指挥：负责组织协调整个作业过程中施工及安全文明施工管理，组织辩识、评价施工过程危险因素和环境因素，制定防护措施并实施。

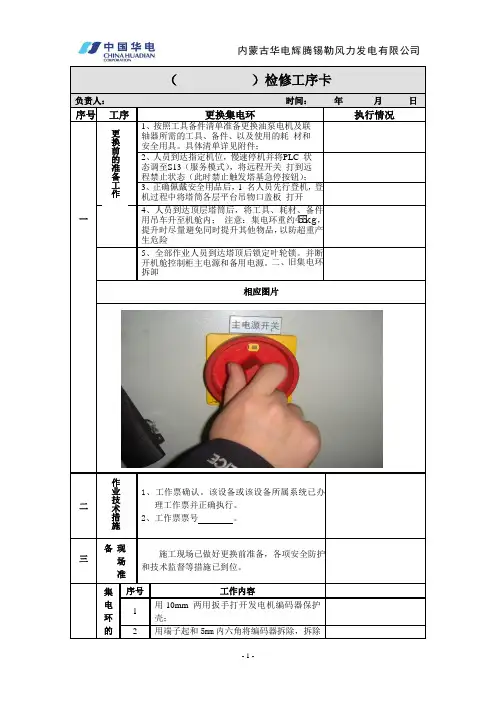

（）检修工序卡负责人：时间：年月日序号工序更换集电环执行情况一1、按照工具备件清单准备更换油泵电机及联轴器所需的工具、备件、以及使用的耗材和安全用具。

具体清单详见附件；2、人员到达指定机位，慢速停机并将P LC 状态调至S13（服务模式），将远程开关打到远程禁止状态（此时禁止触发塔基急停按钮）；3、正确佩戴安全用品后，1 名人员先行登机，登机过程中将塔筒各层平台吊物口盖板打开4、人员到达顶层塔筒后，将工具、耗材、备件用吊车升至机舱内；注意：集电环重约455kg，提升时尽量避免同时提升其他物品，以防超重产生危险5、全部作业人员到达塔顶后锁定叶轮锁。

并断开机舱控制柜主电源和备用电源。

二、旧集电环拆卸相应图片二1、工作票确认。

该设备或该设备所属系统已办理工作票并正确执行。

2、工作票票号。

三现场准备施工现场已做好更换前准备，各项安全防护和技术监督等措施已到位。

集电环的序号工作内容1用10mm 两用扳手打开发电机编码器保护壳；2 用端子起和5mm内六角将编码器拆除，拆除作业技术措施更换前的准备工作四拆除时注意记不要损坏编码器； 3 用 10mm 两用扳手拆下发电机后盖固定螺栓；相应图片4 用 16mm 两用扳手和用 17mm 两用扳手拆下集电环和发电机绕组的接线；5 用 18mm 和19mm 两用扳手将集电环和发电机的连接螺栓拆下，注意拆的时候另外一个人扶着集电环，防止掉落；6从发电机中慢慢地拿出旧的集电环。

五集电环的安1 将新集电环抬起到安装位置，慢慢地推进发电机中，注意不要碰伤集电环；2 用 18mm 和19mm 两用扳手将新的集电环和发电机的连接螺栓固定好；3 用 16mm 两用扳手和用 17mm 两用扳手装上集电环和发电机绕组的接线；相应图片装4 用10mm 两用扳手发电机装上后盖固定螺栓；5 用端子起和5mm内六角将编码器装上，同时拧紧编码器信号线；6 用10mm 两用扳手装上发电机编码器保护壳；7 合上机舱控制柜电源并手动运行油泵电机，观察发电机和集电环运转是否正常。

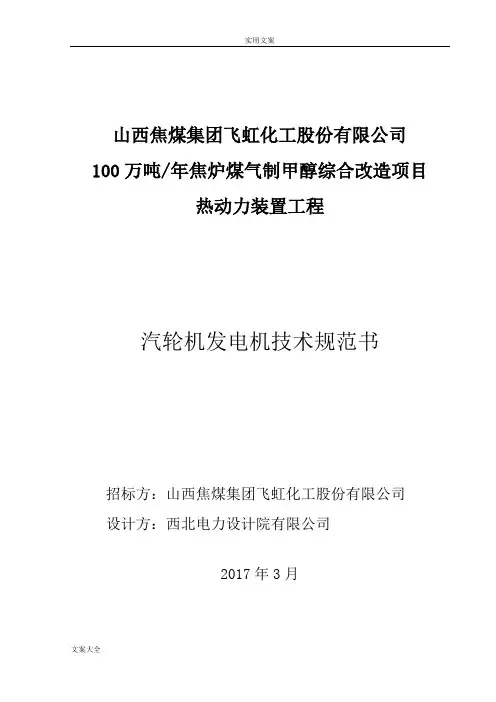

实用文案山西焦煤集团飞虹化工股份有限公司100万吨/年焦炉煤气制甲醇综合改造项目热动力装置工程汽轮机发电机技术规范书招标方：山西焦煤集团飞虹化工股份有限公司设计方：西北电力设计院有限公司2017年3月目录附件一:技术规范附件二:汽轮发电机供货范围附件三:技术资料与交付进度附件四: 发电机监造(检验)和性能验收试验附件五: 发电机（及其辅助设备）分项报价单附件六:技术服务和设计联络附件七: 分包及外购附件八: 大（部）件情况附件一1总则1.1总体要求1.1.1本技术规范书适用于山西焦煤集团飞虹化工股份有限公司100万吨/年焦炉煤气制甲醇综合改造项目热动力装置的2台26MW和1台20MW发电机,并对此提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2在本技术规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标方应保证提供符合本规范和工业标准的功能齐全的优质产品。

1.1.3投标方应在投标文件中，对于招标文件进行逐段应答，表明是否接受和同意本招标文件的要求，如：接受或同意招标文件某条款的要求，则在该条款后注明：“理解并承诺完全响应上述条款的要求”；若针对某条款，投标方有特别的建议、方案、技术特点或差异，请在该条款下加以描述和说明。

如投标方没有对本招标文件的要求提出书面异议(或差异)，招标方则可认为投标方完全接受和同意本招标文件的要求。

1.1.4投标方须执行国家相关标准、电力行业标准和有关国际标准。

本规范书中未提及的内容均应满足或优于国家相关标准、电力行业标准和有关国际标准。

有矛盾时，按较严格标准执行。

所使用的单位为国家法定计量单位制。

1.1.5本工程采用KKS标识系统。

投标方在中标后提供的技术资料（包括图纸）和设备的标识必须有电厂标识系统编码。

系统的编制原则由招标方提出，具体标识由投标方编制提出，在设计联络会上讨论确定。

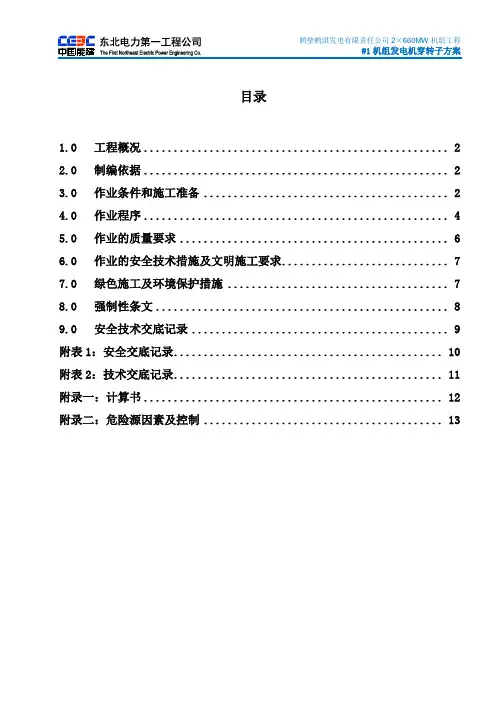

目录1.0 工程概况 (2)2.0 制编依据 (2)3.0 作业条件和施工准备 (2)4.0 作业程序 (4)5.0 作业的质量要求 (6)6.0 作业的安全技术措施及文明施工要求 (7)7.0 绿色施工及环境保护措施 (7)8.0 强制性条文 (8)9.0 安全技术交底记录 (9)附表1：安全交底记录 (10)附表2：技术交底记录 (11)附录一：计算书 (12)附录二：危险源因素及控制 (13)1.0工程概况河南鹤壁鹤淇2×660WM发电机组的发电机本体是由东方电机厂制造生产，其型号为QFSN-600-2-22B。
