汽轮发电机集电环和碳刷维护汽轮发电机是一种常见的发电设备，它通过汽轮机驱动发电机发电。
而在汽轮发电机中，集电环和碳刷是非常重要的部件，它们的维护对于汽轮发电机的正常运行起着关键作用。
下面将详细介绍集电环和碳刷的维护方法及注意事项。
一、集电环的维护集电环是汽轮发电机中的一个重要部件，它通常安装在转子上，作为电刷的传导接触部件。
正常的集电环能够确保发电机的电流传输顺畅、稳定，因此对于集电环的维护十分重要。
集电环的维护主要包括以下几个方面：1. 定期检查集电环表面的磨损情况，如果发现集电环表面有严重的磨损、变形或者裂纹等情况，需要及时更换集电环，以免影响发电机的正常运行。
2. 定期清洁集电环表面和周围的环境，避免灰尘和杂质进入集电环导致接触不良或者短路。
3. 定期检查集电环与电刷之间的接触情况，确保接触良好，避免因接触不良导致的温度升高和磨损加剧。
4. 定期对集电环进行绝缘测试，确保其与转子之间的绝缘性能符合要求，避免发生漏电和击穿等故障。
1. 避免在集电环表面使用硬物和化学溶剂进行清洁，以免损坏集电环表面。
2. 在更换集电环时，需要注意集电环的安装位置和方向，确保安装正确，以免造成误差。
3. 避免在发电机正常运行时随意拆卸集电环，以免造成安全事故和影响正常运行。
二、碳刷的维护碳刷是发电机中的另一重要部件，它通常与集电环配对使用，用来传导电流。
对于碳刷的维护主要包括以下几个方面：与集电环类似，碳刷的维护和注意事项也需要特别注意：集电环和碳刷的维护对于汽轮发电机的正常运行至关重要。
只有定期进行维护保养，并严格遵守注意事项，才能确保汽轮发电机的安全稳定运行，延长其使用寿命。
希望以上内容能对您有所帮助，感谢阅读！。
更换发电机集电环指导书目次1目的................................................................................................22适用范围 (23)工作成员职责....................................................................................24工作成员资质及配备...........................................................................5检修内容 (36)质量标准>标准 (37)引用文件 (38)监视和测量装置汇总表........................................................................39使用的工器具汇总表...........................................................................310备品、备件及材料汇总表.....................................................................411作业过程 (51)2检修过程问题记录表...........................................................................713检修技术数据记录表 (814)更换备品、备件及使用消耗性材料记录...................................................915质量验收卡 (10)发电机转子集电环及碳刷检查作业指导书1目的保证发电机转子集电环及碳刷检查工作符合工艺质量和文明生产管理要求，并保证该工作全过程无不安全情况发生。
目录1工程概况及特点 (1)1.1编制依据 (1)2工程概况 (1)2.1工程名称 (1)2.2主要工程量 (1)2.3工程特点 (1)3.施工准备及条件 (1)4.施工方案 (1)4.1 拆卸方案 (1)4.2 安装方案 (2)5. 施工安全、技术措施 (6)6.附录 (6)1工程概况及特点1.1编制依据1.1.1《起重机安全规程》(GB6067)1.1.2《金风1500kW系列风力发电机组安装手册（通用部分）》1.1.3《金风1500kW系列风力发电机组安装手册（塔架部分）》1.1.4《电力建设安全工作规程》（2003版）1.1.5《高空作业机械安全规则》(JGJ5099-98)1.1.6《电力工程建设现场施工技术管理安全工作规程与质量监督检查、验收及工程建设标准强制性条文》1.1.7《起重工操作规程》1.1.8电力设备安装与检修标准强制性条文实施手册》2工程概况2.1工程名称龙源达坂城风电三场二期金风1500KW风力机F4-15发电机更换工程2.2主要工程量叶轮的拆卸和安装，发电机的拆卸和安装，相关电气元件拆卸及安装等。
2.3工程特点金风1500型是国产风机，本次吊装的特点是所用吊车是大吨位的汽车吊。
针对本工程的特点，我公司拟采用以下主要机械设备：a.拆卸：现场用50t汽车吊和500t汽车吊拆卸叶轮和发电机。
b.安装：现场用500t汽车吊和50t汽车吊配合吊装发电机和叶轮。
3.施工准备及条件施工前通往安装现场的道路要清理平整，路面须适合运输卡车、拖车和主吊车的移动和停放。
松软的土地上应压实后方可进入设备车辆，防止车辆下陷。
风机安装人力、起重机械、吊索具，检测合格，具备施工条件，安装工器具准备完全。
施工技术交底、施工方案和措施的落实到位。
（详见附录）4.施工方案4.1 拆卸方案4.1.1叶轮拆卸叶轮总重量为32.1t，叶轮拆卸采用一辆500t汽车吊做主力吊机，辅助吊车为50t汽车吊。
500t汽车吊在78.6m主臂工况下，16m作业半径额定起重量是52t，承载率为61.7%。

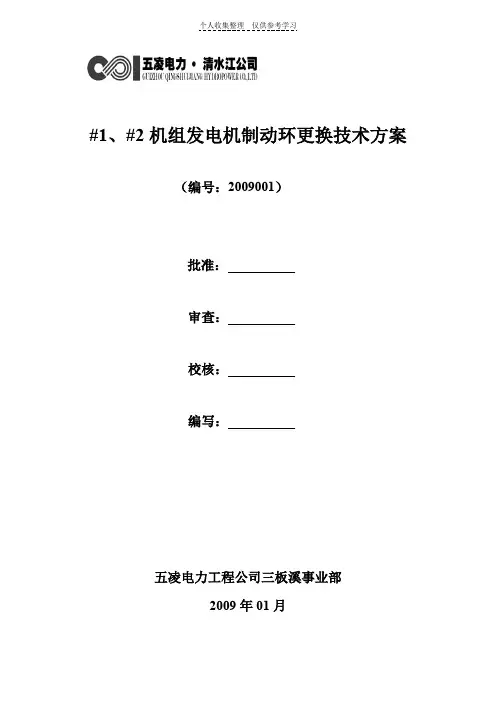

#1、#2机组发电机制动环更换技术方案（编号：2009001）批准：审查：校核：编写：五凌电力工程公司三板溪事业部2009年01月#1、#2机组发电机制动环更换技术方案一、目前现状三板溪水电厂#1机组在检修过程中发现发电机制动环存在裂纹，后经PT 及UT探伤检查，发现8块制动环存在12处大小不等的裂纹。
其中裂纹最长约150mm，最深约33mm。
针对#1机发电机制动环出现裂纹的情况，分别对#2、#3、#4机发电机制动环进行了检查，其中#3、#4机发电机制动环暂时未发现裂纹；#2机检查时发现裂纹，后经UT探伤，发现8块制动环存在10处大小不等的裂纹，其中裂纹最长约85mm，最深约32mm。
二、改造思路电厂组织点检及事业部专业技术人员进行分析，找到裂纹产生原因：制动环制造过程中由于钻孔钻偏，后用过盈销子堵上封焊，补焊重新钻孔，由于焊接时应力未及时消除等原因形成；哈厂也说明为制造厂责任。
鉴于目前现场处理机组制动环裂纹的条件不太成熟，且现场处理达不到制动环表面精度等相关要求，电厂建议要求哈厂重新按三板溪机组的技术要求制作一台机组数量的制动环，运抵工地后利用三板溪检修的机会进行更换处理，余下一台机组利用前台机组更换下来的制动环修复合格后再进行更换处理。
三、组织措施项目实施：工程公司三板溪事业部负责；质量验收：电厂负责组织。
四、实施步骤1.首先将顶罩拆除, ,补气装置连接管路拆除，再将补气室拆下，然后拆除大轴补气阀, 再将集电环引出线拆除；在补气室座和大轴之间采用专用盘车工具进行转子盘车；（盘车前需要进行顶转子使推力瓦产生油膜后再迅速落风闸,进行盘车，防止产生干摩擦，以免损坏推力瓦）。
2.吊开发电机层靠-X方向一块盖板，再将一个空冷器吊出，并用枕木垫好；盘车将缺陷制动环转到-X位置；3.将缺陷制动环上螺母用碳弧气刨将限位块刨开，不能刨伤螺母和螺杆，并做好机组防火和安全保护措施；拆掉限位块。
用螺旋千斤顶支撑缺陷制动环，先用套筒扳手将制动环中间两个螺母卸掉，然后将事先制作好的两根导向杆装入中间两个空出的螺孔(防止拆除过程中制动环掉落,伤到人员或设备),再拆除剩余几个螺母.拆除导向杆最后再用挂在桥机上手拉葫芦将缺陷制动环缓慢移出机坑。

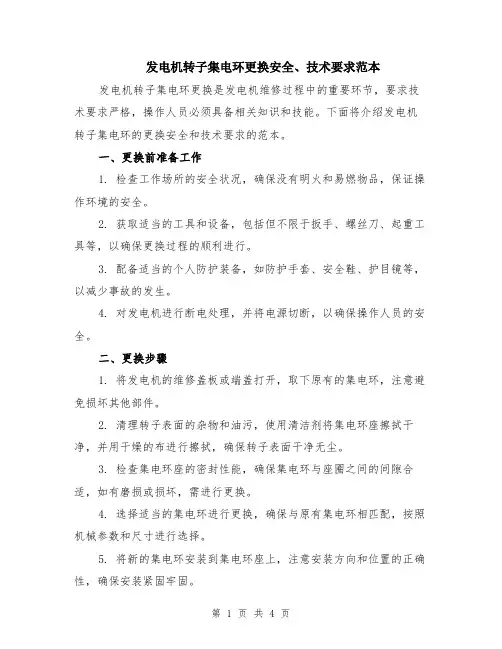

发电机转子集电环更换安全、技术要求范本发电机转子集电环更换是发电机维修过程中的重要环节，要求技术要求严格，操作人员必须具备相关知识和技能。
下面将介绍发电机转子集电环的更换安全和技术要求的范本。
一、更换前准备工作1. 检查工作场所的安全状况，确保没有明火和易燃物品，保证操作环境的安全。
2. 获取适当的工具和设备，包括但不限于扳手、螺丝刀、起重工具等，以确保更换过程的顺利进行。
3. 配备适当的个人防护装备，如防护手套、安全鞋、护目镜等，以减少事故的发生。
4. 对发电机进行断电处理，并将电源切断，以确保操作人员的安全。
二、更换步骤1. 将发电机的维修盖板或端盖打开，取下原有的集电环，注意避免损坏其他部件。
2. 清理转子表面的杂物和油污，使用清洁剂将集电环座擦拭干净，并用干燥的布进行擦拭，确保转子表面干净无尘。
3. 检查集电环座的密封性能，确保集电环与座圈之间的间隙合适，如有磨损或损坏，需进行更换。
4. 选择适当的集电环进行更换，确保与原有集电环相匹配，按照机械参数和尺寸进行选择。
5. 将新的集电环安装到集电环座上，注意安装方向和位置的正确性，确保安装紧固牢固。
6. 检查集电环与座圈之间的接触情况，确保其接触面没有明显损伤或起鼓现象。
7. 关闭发电机的维修盖板或端盖，并进行均衡测试，确保转子运转平稳无异响。
三、安全要求1. 操作人员必须熟悉发电机的结构和工作原理，具备一定的电气知识和机械维修经验。
2. 操作人员必须严格按照操作规程进行操作，不得擅自更改设备参数或采取不安全的维修方法。
3. 在进行更换前，必须切断电源，确保安全操作，防止电击事故的发生。
4. 操作人员必须戴好个人防护装备，保护视力和头部、手部等重要部位，防止伤害发生。
5. 在操作过程中，必须注意设备和工具的使用安全，避免工具掉落或损坏导致事故的发生。
四、技术要求1. 操作人员必须具备良好的专业知识和技能，能够准确识别发电机故障和需要更换的部件。
风力发电机组更换发电机作业指导书1 目的1.1保证风机发电机更换符合技术要求和文明生产管理标准。
更换全过程无不安全情况发生，更换后的设备能安全、可靠、经济地运行。
1.2 为所有参加本项目的工作人员确定必须遵循的工作程序。
2 范围本作业指导书适用于V52风电机组更换发电机作业。
3 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
DL408-91 电业安全工作规程DL796-2001 风力发电厂安全规程DL/T 797-2001 风力发电场检修规程V52-850KW LT 电气手册(1)V52-850KW LT 电气手册(2)V52-850KW LT 机械手册(1)4 职责4.1 作业负责人职责：4.1.1 履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该作业的安全、质量管理。
4.1.2 负责办理工作票或缺陷处理联系单。
4.1.3 负责设备、检修工器具质量验证。
4.1.4 负责备品备件和材料的质量验证、复核。
4.1.5 负责指定专门人员做好记录，确保记录真实、准确、工整。
4.1.6 负责作业项目的自检并签证，对本项目的安全、质量负责。
4.2 监护人职责：4.2.1 监护人负责按《电业安全工作规程》和《风力发电场安全规程》的要求对参加作业的每位成员的安全进行监督。
4.3 其他工作人员职责：4.3.1 履行《电业安全工作规程》和《风力发电厂安全规程》规定的工作班成员安全职责。
4.3.2 依据相关规定、规程、标准进行设备检修，且符合质量控制标准。
4.3.3 在工作负责人的领导下，负责按工作程序进行工作。
5 人员要求6 更换前准备6.1 准备工作安排6.2 备品备件6.3 工器具6.4 材料6.5赛罕坝风电场风机更换发电机作业定臵图及围栏图6.8人员分工7风机发电机更换作业工作流程：8 作业程序及作业标准8.1 吊装前准备工作：1、拆除发电机部定子和转子的接线；拆除发电机温度传感器的接线；拆除转子接线盒处滑环温度传感器、加热元件和通风机的接线。
汽轮发电机集电环和碳刷维护
集电环和碳刷是汽轮发电机中的重要部件，主要用于传递电流和帮助机组稳定运转。
在正常运行过程中，这些部件需要定期进行维护和更换，以确保发电机的高效运行。
集电环是固定安装在机组转子上的环形导电部件，用于传递发电机输出电流。
当发电机转速达到一定水平时，集电环会被电刷接触，从而传递电流。
由于集电环的运行频率较高，因此需要经常维护和更换。
集电环的主要维护任务包括清洗、检查和更换。
首先，应对集电环进行定期清洗，以去除积聚在上面的灰尘和污垢。
其次，应检查集电环的电刷是否磨损严重，如有必要，可以进行更换。
最后，集电环的接触面和工作面应进行定期检查和磨削，确保其表面精度和平整度。
碳刷是连接到集电环上的一组碳质导电部件，用于传导电流并帮助机组稳定运行。
在汽轮发电机中，碳刷通常是由碳、金属粉末和润滑剂等混合物制成。
由于碳刷在运行过程中会不断磨损，因此需定期更换。
碳刷的更换通常需要依据工厂制定的规程操作。
首先，应将发电机拆卸并将碳刷从集电环上取下。
然后，将新碳刷安装在集电环上，确保其位置和角度正确。
最后，应根据需要进行碳刷的磨削和打磨，以确保其与集电环的接触面平整度和精度。
行业资料：________ 发电机转子集电环更换安全、技术要求单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页发电机转子集电环更换安全、技术要求目的为保证发电机转子集电环更换工作顺利进行,更换质量符合要求，特制定此安全、技术要求。
适用范围发电机转子集电环的更换工作。
3．依据标准《俄产发电机检修技术导则》。
汽轮机电机修理手册。
《TBB-500-2EY3型三相同步汽轮发电机技术说明和运行规程》4.技术要求内容4.1工器具，备件、材料准备到位。
4.2使用钢板尺和游标卡尺详细测量集电环拆卸前的尺寸和相对位置标记并记录。
1）测量内外两集电环之间的距离尺寸。
2）测量集电环端面到套筒端面之间的距离尺寸。
3）测量集电环对转子轴的轴向位置尺寸（从集电环端面到最近的轴尾部轴肩的距离）。
4）测量集电环对地绝缘电阻的数值并做记录。
5）在拆卸部件和待装部件上打入钢字头标记，以免错装、漏装。
4.3拆卸励磁机侧半联轴器，风扇和集电环等部件时，要做好安全防护及防火措施。
并将拆卸的部件按定置图要求放置到检修场所，并妥善保管。
第 2 页共 7 页4.4拆装联轴器、集电环，风扇等部件时一定要严格执行下表温度控制要求，避免超温造成设备损坏。
加热温度控制要求：零件名称加热温度℃安装时拆卸时集电环端半联轴器250～270270～300集电环250～270260～280集电环侧风扇环200～220220～2404.5联轴器、风扇环、集电环等部件拆除时，用力要均匀避免蛮力造成部件损坏。
4.6拆卸集电环后测量并检查、清理环下云母绝缘层。
使用5mm厚环氧绝缘套筒，替代原云母绝缘层，并保证与集电环铜套内径合理装配（此公差配合尺寸需施工单位依据现场集电环装配的实际情况核算、确定）。
4.7检查内外集电环引线，导电螺钉和压紧螺钉，对损坏的部件进行更换。
发电机集电环和电刷安装
1）集电环与轴同心，晃度应符合产品技术条件的规定，集电环表面应光滑、无损伤及油垢。
2）接至刷架的电缆，不应使刷架受力，其金属护层不应触及带有绝缘垫的轴承。
3）电刷架及其横杆应固定，绝缘衬管和绝缘垫应无损伤、无油污，并应测量其绝缘电阻。
4）刷握与集电环表面间隙应符合产品技术要求，当产品无规定时，其间隙可调整为2-4mm。
5）电刷的安装调整应符合下列要求：
①同一电机上应使用同一型号，同一制造厂的电刷。
②电刷的编织带应连接牢固，接触良好，不得与转动部分或弹簧片相碰触，具有绝缘垫的电刷，绝缘垫应完好。
③电刷在刷握内应能上下自由移动，电刷与刷握的间隙应符合产品的规定，当无规定时，其间隙可为0.1-0.2mm。
④恒压弹簧应完整无机械损伤，型号和压力应符合产品技术条件规定，同一极上的弹簧压力偏差不宜超过5%。
⑤电刷接触面应与集电环的弧度相吻合，接触面积不应小于单个电刷截面的75%，研磨后，应将炭粉清扫干净。
⑥电刷应在集电环的整个表面内工作，不得靠近集电环的边缘。

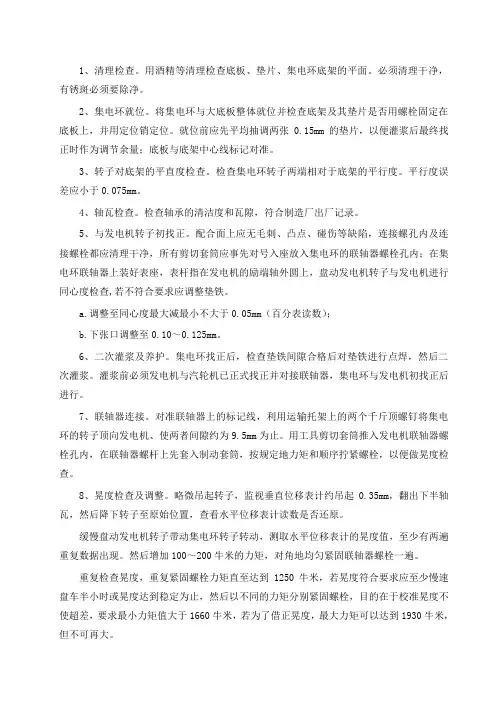

1、清理检查。
用酒精等清理检查底板、垫片、集电环底架的平面。
必须清理干净，有锈斑必须要除净。
2、集电环就位。
将集电环与大底板整体就位并检查底架及其垫片是否用螺栓固定在底板上，并用定位销定位。
就位前应先平均抽调两张0.15mm的垫片，以便灌浆后最终找正时作为调节余量；底板与底架中心线标记对准。
3、转子对底架的平直度检查。
检查集电环转子两端相对于底架的平行度。
平行度误差应小于0.075mm。
4、轴瓦检查。
检查轴承的清洁度和瓦隙，符合制造厂出厂记录。
5、与发电机转子初找正。
配合面上应无毛刺、凸点、碰伤等缺陷，连接螺孔内及连接螺栓都应清理干净，所有剪切套筒应事先对号入座放入集电环的联轴器螺栓孔内；在集电环联轴器上装好表座，表杆指在发电机的励端轴外圆上，盘动发电机转子与发电机进行同心度检查,若不符合要求应调整垫铁。
a.调整至同心度最大减最小不大于0.05mm（百分表读数）；b.下张口调整至0.10～0.125mm。
6、二次灌浆及养护。
集电环找正后，检查垫铁间隙合格后对垫铁进行点焊，然后二次灌浆。
灌浆前必须发电机与汽轮机已正式找正并对接联轴器，集电环与发电机初找正后进行。
7、联轴器连接。
对准联轴器上的标记线，利用运输托架上的两个千斤顶螺钉将集电环的转子顶向发电机、使两者间隙约为9.5mm为止。
用工具剪切套筒推入发电机联轴器螺栓孔内，在联轴器螺杆上先套入制动套筒，按规定地力矩和顺序拧紧螺栓，以便做晃度检查。
8、晃度检查及调整。
略微吊起转子，监视垂直位移表计约吊起0.35mm，翻出下半轴瓦，然后降下转子至原始位置，查看水平位移表计读数是否还原。
缓慢盘动发电机转子带动集电环转子转动，测取水平位移表计的晃度值，至少有两遍重复数据出现。
然后增加100～200牛米的力矩，对角地均匀紧固联轴器螺栓一遍。
重复检查晃度，重复紧固螺栓力矩直至达到1250牛米，若晃度符合要求应至少慢速盘车半小时或晃度达到稳定为止，然后以不同的力矩分别紧固螺栓，目的在于校准晃度不使超差，要求最小力矩值大于1660牛米，若为了借正晃度，最大力矩可以达到1930牛米，但不可再大。
歌美飒风机集电环拆、装指导作业书一、拆、装过程所需的工器具1、M8螺杆4根、长约50—60厘米2、M8螺丝8个3、10#普通搬手一把4、13#17#19#普通搬手一把5、13#棘轮套筒搬手一把6、小盒组合工具一套7、内六方搬手一套8、法兰盘φ并在上面按集电环外侧螺丝扣的位置，相对应的钻上六个同样位置、同样大小的螺丝孔9、铁圆片(大小应与钢管套筒相配套，最好一侧的圆面的外边应有一定坡度，以方便扣在钢管套筒上)10、钢管套筒φ长约20厘米11、大铁剪刀一把12、普通平口钳一把13、高压胶带一圈14、千斤顶20T一个15、喷灯一个（内有汽油，使用时注意人身安全、用火安全）二、（1）拆装过程——拆集电环1、工作之前先把急停按钮按下，2、将发电机集电环处的外部两块端盖拆下，用10# 13# 搬手3、把碳刷全部从刷架中取出，4、将带有编码器及弹性联轴器的端部底盖从联轴器处拆开，在拧下端部底盖螺丝，连同编码器及其连线、联轴器一同取下放在一侧，在将联轴器取下放在一边。
注意：（因联轴器的材质属于易碎易裂材质，请拆卸联轴器时掌握力度）。
5、用17#19#普通搬手工具拆下三角分线架6、用大铁剪刀剪掉集电环引线接头处的外部绝缘，并将其接头处连接紧固螺丝拆下7、用8号内六方和带加长竿的13#棘轮将固定集电环的所有螺栓都拆下来。
8、用M8的4根螺杆、法兰盘φ螺丝，组成拆卸机电环的的工具9、将集电环三根引出线用钢管套筒套住，顶住发电机后侧端轴上，并与之之水平。
10、将自己组装的拆卸集电环的工具上的4根M8螺杆插入集电环外侧于之对应的螺丝扣内，并预留出钢管套筒和放入铁园片及20T千斤顶的距离11、铁园片对钢管套筒外侧园面并扣好，在园铁片与法兰盘及M8螺杆当中装入20T千斤顶，调节法兰盘外侧螺丝将其紧固，并通过调整螺丝将其集电环顶出来，已达到拆卸的目的。
（2）折装过程——装集电环12、先将集电环预热，办法是：把集电环来回滚动，速度均匀缓慢，用喷灯将其集电环里侧烤热，外侧也要稍微加热（以防内外冷热不均过大，集电环炸裂）使其受热均匀，喷烤十分钟左右。
作业指导书Operation Guidance Book文件名称:《风电机组传动链更换作业指导书》编制：陈中雨、王强、孙桂中审核:批准:1 目的此作业指导书专门为联合动力风力发电机组传动链更换工作编制，此指导书内容主要包含了更换前准备工作、传动链拆装过程及传动链外围关联设备拆装过程。
2 适用范围本作业指导书适用于国电联合动力技术有限公司生产的 1.5MW 风力发电机组（塔高70m)的现场传动链更换作业，其他风场类型略有区别，可依照此例做适当修改后进行。
3 职责吊装公司应严格按照传动链拆装作业指导书吊装公司负责风力发电机组的拆卸与安装工作，操作，以保证设备和人员的安全，联合动力现场吊装督导及调试人员负责技术指导，保证拆装工作的顺利实施。
4 安全4.1 警示符号和安全说明此标志表示作业人员操作过程中必须注意禁止将烟火带入施工现场。
4.2 个人安全设备A) 工作服现场安装人员穿戴的服装必须与所从事的工作相适应，只有穿着合适的服装才能防止事故的发生。
禁止穿着松散宽大的服装和裤子。
在旋转的机器附近工作时，不能戴围巾或者穿有带子的服装。
B) 安全帽有许多危险会使安装人员头部受到伤害，例如头部碰撞到坚硬的物品上，晃动物、跌落物、飞溅物等对头部的打击，头发披散时，也可能有危险发生，所以必须佩戴安全帽。
C) 耳套现场拆装过程中会有比较大的噪音，长期处于这种噪音环境中，会使人员的听力减弱或丧失，所以在有严重的噪音环境，操作人员必须佩戴耳套。
D) 安全鞋在安装过程可能会有许多对脚部伤害的情况出现，如脚部碰到尖锐硬物，受到跌落或滚动物体的碾压，或者脚部被夹在物品之间等各种情况，所以现场工作人员必须穿戴安全鞋。
E)防护手套手部暴露在机械性危险中会切破或擦伤，或者触摸冷热物体会受到伤害。
在规定使用或者建议使用防护手套时，应当戴上手套。
温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验F）护目镜如有飞溅物会对眼睛或者脸部产生伤害时，必须佩戴护目镜。
发电机转子集电环更换安全、技术要求范本发电机转子集电环是发电机的重要部件，其用途是在转子上进行导电，以便将电能传递到外部电路。
集电环的更换是发电机维护过程中常见的操作步骤之一。
为了保证更换过程安全可靠，并达到技术要求，以下是一个范本，详细描述了发电机转子集电环更换的安全和技术要求。
1. 准备工作1.1. 申请工作许可证：在更换发电机转子集电环之前，必须申请并获得相应的工作许可证。
负责维护的人员应在许可证上签署并保持有效。
1.2. 关闭发电机系统：在进行更换操作之前，应将发电机系统完全关闭，并确保电源已切断。
通过将主断路器切到“关闭”位置，确保发电机无法启动。
1.3. 工作区域清理：将工作区域彻底清理，并确保周围没有杂物。
确保工作空间足够大，并提供适当的照明设备。
1.4. 检查工具和设备：检查并准备所需的工具和设备，包括适当的安全设备（如手套、护目镜等），以及用于更换集电环所需的专用工具。
1.5. 获取相关文档：获取发电机制造商提供的相关文档，包括更换集电环的详细步骤，以及任何特殊说明或注意事项。
2. 更换发电机转子集电环2.1. 解除集电环固定螺栓：使用适当的工具，将集电环固定螺栓松开，并将固定螺栓彻底拆除。
在拆除螺栓时，务必遵循正确的拆卸顺序，并避免对集电环或转子造成损坏。
2.2. 取下原有集电环：在解除固定螺栓后，可以轻松地取下原有的集电环。
在取下集电环时，应小心放置，以免表面损坏或丢失。
2.3. 清洁转子表面：在安装新的集电环之前，必须彻底清洁转子表面。
使用适当的清洗剂和工具，去除污垢和油脂，并确保表面完全干燥。
2.4. 安装新的集电环：在安装新的集电环之前，确保环境和操作条件符合制造商的要求。
将新的集电环正确地放置在转子表面，并使用适当的工具和方法进行固定。
确保螺栓紧固力适度，以确保集电环能够牢固地连接在转子上。
2.5. 进行测试和检查：完成集电环的更换后，进行必要的测试和检查。
确保集电环固定牢固并与转子表面良好接触。
歌美飒风机集电环拆、装指导作业书一、拆、装过程所需的工器具法兰盘 © 并在上面按集电环外侧螺丝扣的位置， 相对应的钻 上六个同样位置、同样大小的螺丝孔 铁圆片 （大小应与钢管套筒相配套， 最好一侧的圆面的外边应有一定坡度，以方便扣在钢管套筒上 ）喷灯一个（内有汽油，使用时注意人身安全、用火安全）1、工作之前先把急停按钮按下，2、将发电机集电环处的外部两块端盖拆下，用 10# 13# 搬手1、M8 螺杆 4 根、长约 50— 60 厘米 2、M8 螺丝 8 个 3、10#普通搬手一把 4、13#17#19#普通搬手一把 5、13#棘轮套筒搬手一把 6、小盒组合工具一套 7、内六方搬手一套8、9、 10、 钢管套筒© 长约20厘米11、 大铁剪刀一把12、 普通平口钳一把13、 高压胶带一圈14、 千斤顶 20T 一个15、 二、（1）拆装过程拆集电环3、把碳刷全部从刷架中取出，4、将带有编码器及弹性联轴器的端部底盖从联轴器处拆开，在拧下端部底盖螺丝，连同编码器及其连线、联轴器同取下放在一侧，在将联轴器取下放在一边。
注意：（因联轴器的材质属于易碎易裂材质，请拆卸联轴器时掌握力度）。
5、用17#19#普通搬手工具拆下三角分线架6、用大铁剪刀剪掉集电环引线接头处的外部绝缘，并将其接头处连接紧固螺丝拆下7、用8号内六方和带加长竿的13#棘轮将固定集电环的所有螺栓都拆下来。
&用M8的4根螺杆、法兰盘© 螺丝，组成拆卸机电环的的工具9、将集电环三根引出线用钢管套筒套住，顶住发电机后侧端轴上,并与之之水平。
10、将自己组装的拆卸集电环的工具上的4根M8螺杆插入集电环外侧于之对应的螺丝扣内，并预留出钢管套筒和放入铁园片及20T千斤顶的距离11、铁园片对钢管套筒外侧园面并扣好，在园铁片与法兰盘及M8螺杆当中装入20T千斤顶，调节法兰盘外侧螺丝将其紧固，并通过调整将集电环的三相引线与之三角分线架的位置对应引出，并与外部引线相连接紧固，并高压绝缘胶带缠好。
发电机转子集电环更换安全、技术要求目的为保证发电机转子集电环更换工作顺利进行,更换质量符合要求，特制定此安全、技术要求。
适用范围发电机转子集电环的更换工作。
3．依据标准《俄产发电机检修技术导则》。
汽轮机电机修理手册。
《TBB-500-2EY3型三相同步汽轮发电机技术说明和运行规程》4.技术要求内容4.1工器具，备件、材料准备到位。
4.2使用钢板尺和游标卡尺详细测量集电环拆卸前的尺寸和相对位置标记并记录。
1）测量内外两集电环之间的距离尺寸。
2）测量集电环端面到套筒端面之间的距离尺寸。
3）测量集电环对转子轴的轴向位置尺寸（从集电环端面到最近的轴尾部轴肩的距离）。
4）测量集电环对地绝缘电阻的数值并做记录。
5）在拆卸部件和待装部件上打入钢字头标记，以免错装、漏装。
4.3拆卸励磁机侧半联轴器，风扇和集电环等部件时，要做好安全防护及防火措施。
并将拆卸的部件按定置图要求放置到检修场所，并妥善保管。
4.4拆装联轴器、集电环，风扇等部件时一定要严格执行下表温度控制要求，避免超温造成设备损坏。
加热温度控制要求：零件名称加热温度℃安装时拆卸时集电环端半联轴器250～270270～300集电环250～270260～280集电环侧风扇环200～220220～2404.5联轴器、风扇环、集电环等部件拆除时，用力要均匀避免蛮力造成部件损坏。
4.6拆卸集电环后测量并检查、清理环下云母绝缘层。
使用5mm 厚环氧绝缘套筒，替代原云母绝缘层，并保证与集电环铜套内径合理装配（此公差配合尺寸需施工单位依据现场集电环装配的实际情况核算、确定）。
4.7检查内外集电环引线，导电螺钉和压紧螺钉，对损坏的部件进行更换。
4.8检查风扇下绝缘套的绝缘情况，如绝缘破损，必须进行更换。
4.9回装内、外集电环时，应使用专用烘箱将待装集电环均匀加热至规定温度（见上表）装入。
严禁使用焊枪加热，以免集电环表面受热不均，影响集电环的使用寿命。
4.10集电环安装后的尺寸，偏心度小于0.05mm。
目次
1 目的 (2)
2 适用范围 (2)
3 工作成员职责 (2)
4 工作成员资质及配备…………………………………………………………………
5 检修内容 (3)
6 质量标准>标准 (3)
7 引用文件 (3)
8 监视和测量装置汇总表 (3)
9 使用的工器具汇总表 (3)
10 备品、备件及材料汇总表 (4)
11作业过程 (5)
12 检修过程问题记录表 (7)
13 检修技术数据记录表 (8)
14 更换备品、备件及使用消耗性材料记录 (9)
15 质量验收卡 (10)
www.三七二二.cn 中国最大的资料库下载
#1发电机转子集电环及碳刷检查
作业指导书
1 目的
保证#1发电机转子集电环及碳刷检查工作符合工艺质量和文明生产管理要求，并保证该工作全过程无不安全情况发生。
#1发电机集电环及碳刷检查工作要确保#1发电机转子集电环及碳刷能安全、可靠地运行。
为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2 适用范围
本指导书适用于大唐岩滩水力发电厂#1～#4发电机转子集电环及碳刷检查。
3 工作成员职责
3.1 工作负责人职责：
3.1.1 履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责#1发电机转子集电环及碳刷检查工作的安全、质量管理。
3.1.2 负责办理工作票。
3.1.3 负责设备、检修工器具质量验证。
3.1.4 负责备品备件和材料的质量验证、复核。
3.1.5 负责指定专门人员做好记录，确保记录真实、准确、工整。
3.1.6 负责检修项目的自检并签证，对本项目的安全、质量负责。
3.1.7 及时提出验收（验证）、分部试运申请。
3.1.8 及时组织工作班成员消除试运过程中暴露的缺陷。
3.2 工作班成员职责：
3.2.1 履行《电业安全工作规程》规定的工作班成员安全职责。
3.2.2 依据有关规定、规程、标准进行设备检修，且符合质量控制标准。
3.2.3 在工作负责人的领导下，负责按工作程序进行工作。
3.3 安全监护人职责：
监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。
3.4 质检员职责：
3.4.1 依据相关规程及质量标准，对“W”“H”点及“质量验收卡”进行验证、签字。
3.4.2 督促、监督所有工作人员遵守有关质量标准体系的相关规定、标准。
3.4.3 督促、监督所有工作人员落实相关安全技术措施。
3.4.4 督促、监督所有工作人员严格按照作业程序开展工作。
3.4.5 及时对检修结果进行评价。
4 工作成员资质及配备
4.1 所有参与检修人员必须经过安全培训、技术培训且考试合格。
4.2 工作负责人应同时具备下列条件：
4.2.1 二年以上的现场工作经验。
4.2.2 经职业技能鉴定变电检修中级工以上。
4.3 工作班成员应具备下列条件：
4.3.1 熟悉《电业安全工作规程》。
4.3.2 持有国家劳动和社会保障部颁发的相关专业初级工以上职业资格证书。
4.4 安全监护人应具备下列条件之一：
4.4.1 非本项工作的工作负责人或工作班成员且具备工作负责人资格。
4.4.2 经安监部审批的具有安全监护人资格的人员。
4.5 质检员应具备下列条件之一：
4.5.1 三年以上的现场工作经验。
4.5.2 经职业技能鉴定高级工以上。
4.6 基本人员配备：
4.6.1 变电检修中级工以上资质2人。
4.6.2 变电检修初级工以上资质1人。
5 检修内容
5.1 检查滑环和碳刷接触是否紧密完好，是否有松动放电情况。
5.2 检查碳刷在刷框内有无摇动或卡住的情形，碳刷在框内应能上下起落，但不得有摇摆情况。
5.3 检查碳刷联结软线是否完整，接触是否紧密良好，否则需要更换。
5.4弹簧压力是否正常，有无发热，若不合格则需要更换。
5.4 碳刷边沿是否有剥落情况，若有则需要更换。
5.5 碳刷磨损程度应不到限制线。
否则需要更换。
5.6 滑环表面应无变色过热现象。
5.7 刷框和刷架上有无积垢，若有积垢须用刷子扫除或用吸尘器吸净及酒精擦拭干净。
6 质量标准
序号项目质量标准
1 碳刷检查所有碳刷完好无损，和滑环接触紧密完好，在刷框内活动自如但不得有摇摆情况。
2 滑环检查滑环表面无变色过热现象，表面光滑。
3 整体检查整个集电环及周围全部干净无污垢及杂物等。
7 引用文件www.三七二二.cn 中国最大的资料库下载
7.1 大唐岩滩水力发电厂《发电机定子、转子检修规程》。
7.2《中国大唐集团公司检修作业指导书编写规范》Q/CDT 106 0001—2004。
7.3《电力安全工作规程》。
7.4《电气中级工检修教材》。
8 监视和测量装置汇总表
序号装置或仪器名称规格或型号编号
1 钢板尺150mm
2 弹簧压力测试仪
3 绝缘电阻测试仪
9 使用的工器具汇总表
序号工器具名称规格或型号单位数量备注
1 梅花扳手S8~10 把4
2 钢板尺150mm 把1
3 可移动电源盘个2
4 电工组合工具套1
5 吸尘器个1
6 套筒扳手把2
7 套筒头S10 个2
10 备品、备件及材料汇总表
序号材料或备件名称规格或型号单位数量制造厂家检验
结果
1 破布Kg 10
2 砂布张10
3 碳刷个50
4 灯泡36V60W 只2
5 酒精瓶3
6 毛刷把5
7 临时接地线根1
11.作业过程
11.1 准备工作
□ 11.1.1 工具、材料及各备品配件清点、检查及检验。
□ 11.1.2 办理工作票。
□ 11.1.3 工作负责人向全体作业人员交待作业内容、安全措施、危险点分析控制措施及作业要求，
作业人员理解后在工作票危险点分析控制措施单上签名。
危险点分析控制措施
序号危险点分析控制措施
1 人员思想状况保持思想稳定，工作时注意力集中.
2 人员精神状况保证工作前不饮酒，休息充足，状态良好
3 人身触电1. 开工前工作负责人应组织全班人员学习施工措施、检查遮栏、标示牌是否设置正确清楚，并向工作班人员指明工作范围及周围带电设备。
2. 使用电动工具时，电动工具应在合格的使用日期内，电动工具手柄绝缘层应无破损，绝缘合格，所使用的电源应装有漏电保护装置。
www.三七二二.cn 中国最大的资料库下载
4 落物伤人1.检查检修区域上方和周围无高空落物的危险.
2.工作班人员进入工作现场应戴安全帽，按规定着装，服从命令听指挥。
5 防摔跌人员站在转子上工作时选择适当的工作位置，设专人监护。
及时清理现场油污。
6 防滑倒当有油漏滴到地面时，应及时清理，进入工作现场的人员及工作人员应穿防滑鞋。
7 损坏定子线圈严禁穿带钉的鞋入机内，不许踩踏转子线圈、引线。
8 防火工作现场动火需办理动火工作票,并作好防火措施,防止火种造成火灾。
质检点(W1)
验收级别（二级）验收评定签名日期
工作负责人
一级质检员
二级质检员
监理工程师
11.2 转子集电环及碳刷检查
□ 11.2.1 在集电环上装设一组临时接地线。
□ 11.2.2 先接接地端。
□ 11.2.3 再接集电环端。
□ 11.2.4 逐一拔出所有碳刷。
□ 11.2.5 检查滑环表面光滑无异常，否则可用砂布仔细打磨。
□ 11.2.6 逐一检查刷框至滑环距离是否在3～4mm内，否则应进行调整。
□ 11.2.7 用毛刷、破布和酒精将滑环和汇流母排清扫干净。
□ 11.2.8 用直径和滑环相近的物件（如：发电机补气装置的外罩）和砂布研磨新碳刷，
使弧度和滑环的弧度基本相同。
□ 11.2.9 检查每个碳刷。
□ 11.2.10 检查碳刷边沿是否有剥落情况，若有则需要更换。
www.三七二二.cn 中国最大的资料库下载□ 11.2.11 检查碳刷磨损程度应不大于新碳刷的一半。
否则需要更换。
□ 11.2.12 检查碳刷联结软线是否完整，有无发热痕迹，否则需要更换。
□ 11.2.13 将全部合格的碳刷装入刷框内，并用手来回扯动检查碳刷在刷框内有无摇动或卡住的情形，碳刷在框内应能上下起落，但不得有摇摆情况。
□ 11.2.14 检查弹簧无断裂、无发热痕迹，否则应及时更换。
□ 11.2.15 将弹簧装回，并逐一测试弹簧压力，要求＞15kg，否则应更换弹簧。
将测量结果记录在表格2内。
□ 11.2.16 检查滑环和碳刷接触紧密完好。
... ...
相关资料下载:
其它人同时关注行业分类电力行业发电机转子。
