浮法玻璃熔窑的结构浮法玻璃熔窑是一种用于生产玻璃板的重要设备，它采用了浮法工艺，在玻璃制造业中具有重要的地位。

浮法玻璃熔窑的结构对于生产过程的稳定性和玻璃品质的保证起着关键的作用。

一、玻璃熔窑的整体结构浮法玻璃熔窑通常由熔池、熔池后区、熔池中区、熔池前区和出口区组成。

熔池是熔窑的核心部分，是玻璃原料熔化的地方。

熔池后区主要用于玻璃液的均热、净化和脱气。

熔池中区是玻璃液的成形区，通过控制温度和速度，使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池前区是玻璃板的冷却和固化区域，通过控制冷却速度和冷却方式，使玻璃板逐渐凝固。

出口区是玻璃板的取出和切割区域，通过设备将玻璃板从熔窑中取出，并进行必要的切割和整理。

二、熔池的结构熔池是浮法玻璃熔窑的核心组成部分，其结构主要包括熔池底部、熔池壁、熔池顶部和熔池的加热系统。

熔池底部通常由石英砂和耐火材料构成，以承受高温和化学腐蚀。

熔池壁采用多层耐磨耐火砖砌筑而成，以保护熔池的稳定和耐久性。

熔池顶部通常采用陶瓷材料制成，以防止玻璃液与外界空气接触。

熔池的加热系统采用天然气或液化石油气等燃料，通过燃烧产生的高温火焰加热熔池，使玻璃原料熔化成液体状态。

三、熔池后区的结构熔池后区是玻璃液的均热、净化和脱气区域，其结构主要包括流道、均热区和净化区。

流道位于熔池后区的最上方，用于将熔池中的玻璃液引导至熔池后区。

均热区通过控制温度和搅拌玻璃液，使其达到均匀的温度和成分分布。

净化区通过添加特定的化学物质，去除玻璃液中的气泡和杂质，提高玻璃品质。

熔池后区的结构设计合理，能够实现玻璃液的均热、净化和脱气，为后续工序提供高质量的玻璃液。

四、熔池中区的结构熔池中区是玻璃液的成形区域，通过控制温度和速度，使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池中区的结构主要包括成形辊、支撑辊和冷却辊。

成形辊用于控制玻璃液的流动和形状，使其逐渐成形为平整的玻璃板。

支撑辊用于支撑和稳定玻璃板，以避免其变形或破裂。

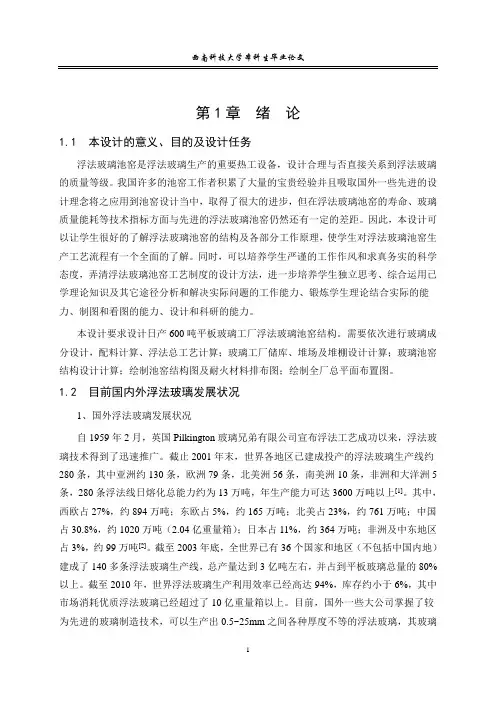

第1章绪论1.1 本设计的意义、目的及设计任务浮法玻璃池窑是浮法玻璃生产的重要热工设备，设计合理与否直接关系到浮法玻璃的质量等级。

我国许多的池窑工作者积累了大量的宝贵经验并且吸取国外一些先进的设计理念将之应用到池窑设计当中，取得了很大的进步，但在浮法玻璃池窑的寿命、玻璃质量能耗等技术指标方面与先进的浮法玻璃池窑仍然还有一定的差距。

因此，本设计可以让学生很好的了解浮法玻璃池窑的结构及各部分工作原理，使学生对浮法玻璃池窑生产工艺流程有一个全面的了解。

同时，可以培养学生严谨的工作作风和求真务实的科学态度，弄清浮法玻璃池窑工艺制度的设计方法，进一步培养学生独立思考、综合运用已学理论知识及其它途径分析和解决实际问题的工作能力、锻炼学生理论结合实际的能力、制图和看图的能力、设计和科研的能力。

本设计要求设计日产600吨平板玻璃工厂浮法玻璃池窑结构。

需要依次进行玻璃成分设计，配料计算、浮法总工艺计算；玻璃工厂储库、堆场及堆棚设计计算；玻璃池窑结构设计计算；绘制池窑结构图及耐火材料排布图；绘制全厂总平面布置图。

1.2 目前国内外浮法玻璃发展状况1、国外浮法玻璃发展状况自1959年2月，英国Pilkington玻璃兄弟有限公司宣布浮法工艺成功以来，浮法玻璃技术得到了迅速推广。

截止2001年末，世界各地区已建成投产的浮法玻璃生产线约280条，其中亚洲约130条，欧洲79条，北美洲56条，南美洲10条，非洲和大洋洲5条，280条浮法线日熔化总能力约为13万吨，年生产能力可达3600万吨以上[1]。

其中，西欧占27%，约894万吨；东欧占5%，约165万吨；北美占23%，约761万吨；中国占30.8%，约1020万吨（2.04亿重量箱）；日本占11%，约364万吨；非洲及中东地区占3%，约99万吨[2]。

截至2003年底，全世界已有36个国家和地区（不包括中国内地）建成了140多条浮法玻璃生产线，总产量达到3亿吨左右，并占到平板玻璃总量的80%以上。

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

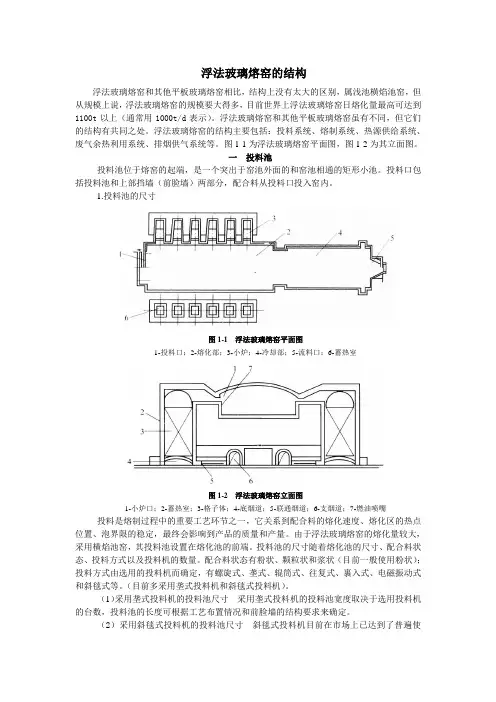

图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

（目前多采用垄式投料机和斜毯式投料机）。

（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。

神雾500t/d浮法玻璃炉窑蓄热室格子体设计（一）一、基本参数及蓄热室结构1．基本参数：●生产能力：P＝500t / d；●燃料：热值为Q＝1400kcal / Nm3的发生炉煤气；●单耗：r＝1600 kcal / kg；●空气过剩系数：α＝1.1；●换向周期：f＝20分钟；●高温段格孔尺寸：150×150mm。

2．蓄热室结构高低温两段格子体结构，煤气和助燃空气独立预热。

流过格子体的烟气、助燃空气和煤气温度变化情况如下图所示：二、高温段蓄热室热平衡计算（一）高温段蓄热室气体温度及其热容量（二）全窑基础数据计算1．单位煤气所需理论空气量L0＝（0.85Q / 1000）＋Δ＝（0.85×1400 / 1000）＋0.03＝1.22（Nm3 / Nm3）2．单位煤气所需实际空气量L a＝α·L0＝1.1×1.22＝1.342（Nm3 / Nm3）3．全窑单位时间（秒）耗热量R s＝（P×1000×r）÷（24×3600）＝（500×1000×1600）÷（24×3600）＝9260（kcal/ s）4．单位时间（秒）煤气消耗量MQ＝R s / Q＝9260 / 1400＝6.614（Nm3 / s）5．单位时间（秒）实际助燃空气消耗量KQ a＝L a·MQ＝1.342×6.614＝8.876（Nm3 / s）6．单位时间（秒）产生的烟气量YQ＝[L a +0.98－（0.13×Q/1000）]·MQ＝[1.342 +0.98－（0.13×1400/1000）]×6.614＝14.154（Nm3 / s）（三）空气蓄热室与煤气蓄热室的烟气分配1．单位时间（秒）空气预热所需热量Q KQ＝KQ a·（C KQ1350·1350℃－C KQ500·500℃）＝8.876×（0.355×1350－0.326×500）＝8.876×（479.25－163）＝2807（kcal / s）2．单位时间（秒）煤气预热所需热量Q MQ＝MQ·（C MQ1350·1350℃－C MQ500·500℃）＝6.614×（0.361×1350－0.330×500）＝6.614×（487.35－165）＝2132（kcal / s）3．单位时间（秒）空气、煤气预热所需热量之和Q q＝Q KQ＋Q MQ＝2807＋2132＝4939（kcal / s）4．单位时间（秒）空气蓄热室所需要的烟气量Y KQ＝Q KQ / Q q·YQ＝2807/4939×14.154＝8.044（Nm3 / s）――――――――――――――――――――57％5．单位时间（秒）煤气蓄热室所需要的烟气量Y MQ＝Q MQ / Q q·YQ＝2132/4939×14.154＝6.110（Nm3 / s）――――――――――――――――――――43％（四）高温段空气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J1＝Y KQ·C YQ1450·t YJ＝8.044×0.391×1450＝4560（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C1＝Y KQ·C YQ600·t YC＝8.044×0.358×600＝1728（kcal / s）――――――――――――――――――――37.89％3．单位时间（秒）空气预热所需热量Q KQ＝2807（kcal / s）――――――――――――――――――61.56％4．单位时间（秒）空气蓄热室结构散热Q KQSR＝Q J1－Q C1－Q KQ＝4560－1728－2807＝25（kcal / s）――――――――――――――――――――0.55％（五）高温段煤气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J2＝Y MQ·C YQ1450·t YJ＝6.110×0.391×1450＝3464（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C2＝Y MQ·C YQ600·t YC＝6.110×0.358×600＝1312（kcal / s）――――――――――――――――――――37.87％3．单位时间（秒）煤气预热所需热量Q MQ＝2132（kcal / s）――――――――――――――――――61.55％4．单位时间（秒）煤气蓄热室结构散热Q MQSR＝Q J2－Q C2－Q MQ＝3464－1312－2132＝20（kcal / s）――――――――――――――――――――0.58％（六）整个高温段蓄热室热平衡1．单位时间（秒）烟气带入总热量Q J＝Q J1＋Q J2＝4560＋3464＝8024（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出总热量Q C＝Q C1＋Q C2＝1728＋1312＝3040（kcal / s）――――――――――――――――――――37.89％3．单位时间（秒）空气、煤气预热所需总热量Q q＝Q KQ＋Q MQ＝2807＋2132＝4939（kcal / s）――――――――――――――――――――61.55％4．单位时间（秒）空气、煤气蓄热室结构总散热Q ZSR＝Q KQSR＋Q MQSR＝25＋20＝45（kcal / s）――――――――――――――――――――0.56％三、低温段蓄热室热平衡计算（一）低温段蓄热室气体温度及其热容量（二）低温段空气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J1＝Y KQ·C YQ600·t YJ＝8.044×0.358×600＝1728（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C1＝Y KQ·C YQ200·t YC＝8.044×0.337×150＝407（kcal / s）――――――――――――――――――――23.55％3．单位时间（秒）空气预热所需热量Q KQ＝KQ a·（C KQ500·500℃－C KQ50·50℃）＝8.876×（0.326×500－0.316×50）＝8.876×（163－15.8）＝1306（kcal / s）――――――――――――――――――75.58％4．单位时间（秒）空气蓄热室结构散热Q KQSR＝Q J1－Q C1－Q KQ＝1728－407－1306＝15（kcal / s）――――――――――――――――――――0.87％（三）低温段煤气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J2＝Y MQ·C YQ600·t YJ＝6.110×0.358×600＝1312（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C2＝Y MQ·C YQ150·t YC＝6.110×0.337×150＝309（kcal / s）――――――――――――――――――――23.55％3．单位时间（秒）煤气预热所需热量Q MQ＝MQ·（C MQ500·500℃－C MQ50·50℃）＝6.614×（0.330×500－0.317×50）＝6.614×（165－15.85）＝986（kcal / s）――――――――――――――――――――75.15％4．单位时间（秒）煤气蓄热室结构散热Q MQSR＝Q J2－Q C2－Q MQ＝1312－309－986＝17（kcal / s）――――――――――――――――――――1.30％（四）整个低温段蓄热室热平衡1．单位时间（秒）烟气带入总热量Q J＝Q J1＋Q J2＝1728＋1312＝3040（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出总热量Q C＝Q C1＋Q C2＝407＋309＝716（kcal / s）――――――――――――――――――――23.55％3．单位时间（秒）空气、煤气预热所需总热量Q q＝Q KQ＋Q MQ＝1306＋986＝2292（kcal / s）――――――――――――――――――――75.39％4．单位时间（秒）空气、煤气蓄热室结构总散热Q ZSR＝Q KQSR＋Q MQSR＝15＋17＝32（kcal / s）――――――――――――――――――――1.06％四、全窑蓄热室热平衡1．单位时间（秒）烟气带入总热量Q J＝8024（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出总热量Q C＝716（kcal / s）――――――――――――――――――――8.92％3．单位时间（秒）空气、煤气预热所需总热量Q q＝4939＋2292＝7231（kcal / s）―――――――――――――90.12％4．单位时间（秒）空气、煤气蓄热室结构总散热Q ZSR＝45＋32＝77（kcal / s）―――――――――――――――0.96％五、高温段蓄热室格子体设计（一）高温段空气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝17.4m2 / m3（6）格子体单位体积砖体积：V gk＝0.32m3 / m3（7）单位助燃空气单位时间（秒）所需要的格子体换热面积：A kk＝800m2 / Nm3·s 2．助燃空气耗量：KQ a＝8.876Nm3 / s3．每侧所需要的格子体换热面积：A g＝KQ a·A kk＝8.876×800＝7101m24．每侧所需要的格子体体积：V g＝A g/A gk＝7101÷17.4＝408m35．初步设格子体高度、长度尺寸：H＝8m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝408 /（8×18）＝2.83（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1612．每侧腔道格孔总流通面积：0.022×14×16×7＝34.5m213．格子体中空气标态流速：8.876÷34.5＝0.257Nm / s14．格子体中烟气标态流速：8.044÷34.5＝0.233Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[16×7×（0.15+δ）]×H＝（14×0.18）×（16×7×0.18）×8＝406.42m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝406.42×17.4＝7072（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝406.42×0.32＝130.05m3G gz＝130.05×2.8＝364.15t（二）高温段煤气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝17.4m2 / m3（6）格子体单位体积砖体积：V gk＝0.32m3 / m3（7）单位煤气单位时间（秒）所需要的格子体换热面积：A kk＝800m2 / Nm3·s 2．煤气耗量：MQ＝6.614Nm3 / s3．每侧所需要的格子体换热面积：A g＝MQ·A kk＝6.614×800＝5291m24．每侧所需要的格子体体积：V g＝A g/A gk＝5291÷17.4＝304m35．初步设格子体高度、长度尺寸：H＝6m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝304 /（6×18）＝2.81（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1412．每侧腔道格孔总流通面积：0.022×14×14×7＝30.2m213．格子体中煤气标态流速：6.614÷30.2＝0.219Nm / s14．格子体中烟气标态流速：6.110÷30.2＝0.202Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[14×7×（0.15+δ）]×H＝（14×0.18）×（14×7×0.18）×6＝266.72m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝266.72×17.4＝4641（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝266.72×0.32＝85.35m3G gz＝85.35×3.4＝290.19t（三）整个高温段蓄热室格子体数据汇总1．空气蓄热室单侧格子孔数量：14×16×7＝15682．煤气蓄热室单侧格子孔数量：14×14×7＝13723．单侧空气蓄热室格子体总换热面积：7072（m2）4．单侧煤气蓄热室格子体总换热面积：4641（m2）5．单侧空气蓄热室格子体总体积：406.42m36．单侧煤气蓄热室格子体总体积：266.72 m37．单侧空气蓄热室格子砖的总重量为：364.15t8．单侧煤气蓄热室格子砖的总重量为：290.19t9．全窑高温段蓄热室格子砖总重量：1308.68t六、低温段蓄热室格子体设计（一）低温段空气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝770m2 / m3（6）格子体单位体积砖体积：V gk＝0.423m3 / m3（7）单位助燃空气单位时间（秒）所需要的格子体换热面积：A kk＝416m2 / Nm3·s 2．助燃空气耗量：KQ a＝8.876Nm3 / s3．每侧所需要的格子体换热面积：A g＝KQ a·A kk＝8.876×416＝3692m24．每侧所需要的格子体体积：V g＝A g/A gk＝3692÷770＝4.79m35．初步设格子体高度、长度尺寸：H＝8m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝408 /（8×18）＝2.83（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1612．每侧腔道格孔总流通面积：0.022×14×16×7＝34.5m213．格子体中空气标态流速：8.876÷34.5＝0.257Nm / s14．格子体中烟气标态流速：8.044÷34.5＝0.233Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[16×7×（0.15+δ）]×H＝（14×0.18）×（16×7×0.18）×8＝406.42m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝406.42×17.4＝7072（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝406.42×0.32＝130.05m318．单侧蓄热室格子体格子砖的总重量为：G gz＝130.05×2.8＝364.15t（二）低温段煤气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝17.4m2 / m3（6）格子体单位体积砖体积：V gk＝0.32m3 / m3（7）单位煤气单位时间（秒）所需要的格子体换热面积：A kk＝800m2 / Nm3·s 2．煤气耗量：MQ＝6.614Nm3 / s3．每侧所需要的格子体换热面积：A g＝MQ·A kk＝6.614×800＝5291m24．每侧所需要的格子体体积：V g＝A g/A gk＝5291÷17.4＝304m35．初步设格子体高度、长度尺寸：H＝6m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝304 /（6×18）＝2.81（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1412．每侧腔道格孔总流通面积：0.022×14×14×7＝30.2m213．格子体中煤气标态流速：6.614÷30.2＝0.219Nm / s14．格子体中烟气标态流速：6.110÷30.2＝0.202Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[14×7×（0.15+δ）]×H＝（14×0.18）×（14×7×0.18）×6＝266.72m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝266.72×17.4＝4641（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝266.72×0.32＝85.35m318．单侧蓄热室格子体格子砖的总重量为：G gz＝85.35×2.8＝238.98t（三）整个低温段蓄热室格子体数据汇总1．空气蓄热室单侧格子孔数量：14×16×7＝15682．煤气蓄热室单侧格子孔数量：14×14×7＝13723．单侧空气蓄热室格子体总换热面积：7072（m2）4．单侧煤气蓄热室格子体总换热面积：4641（m2）5．单侧空气蓄热室格子体总体积：406.42m36．单侧煤气蓄热室格子体总体积：266.72 m37．单侧空气蓄热室格子砖的总重量为：364.15t8．单侧煤气蓄热室格子砖的总重量为：238.98t9．全窑高温段蓄热室格子砖总重量：1202.26t11。

3.2浮法玻璃熔窑浮法玻璃熔窑属于横火焰蓄热式池窑，如图3-3所示。

浮法玻璃熔窑根据各部功能其构 造分为玻璃熔制、热源供给、余热回收、排烟供气四 大部分。

图3-4横焰窑熔化部剖面图 1 —窗顶（大碹）；2一植脚（殖碴）； 3—上间隙砖；4—胸墙；5—挂钩砖； 6—下间隙砖；7—池壁；8—池底； 9一拉条；10—立柱；11一碹脚（碴） 角钢；12—上巴掌铁；13—联杆； 14一胸墙托板；15—下巴掌铁；16—池 壁顶铁；17-—池壁顶丝；18—柱脚角 钢；19一柱脚螺检；20—扁钢；21 —次 梁；22—主梁；23—窑柱①火焰空间如图3-3所示；火焰空间是由胸墙、大 碹、前端墙（也称为前脸墙）和后山墙组成的空间体系。
