浮法玻璃池窑毕业设计(理工类)

西安电子科技大学毕业设计（论文）任务书材料科学与工程学院无机非金属材料工程专业093 班级学生：题目：日产400吨浮法玻璃熔窑熔池玻璃液的数值分析毕业设计（论文）从2014 年 2 月25 日起到 2014 年 6 月 10 日学生：签名：_________指导老师：签名：_________课题的意义及培养目标：本课题以一座日产600吨浮法全氧燃烧玻璃熔窑作为分析对象在理论研究基础上，利用计算机F L U E NT流体分析软件对玻璃熔窑玻璃液的温度场和速度场进行数值分析，以便建立数学模型，改进玻璃熔窑的设计。

锻炼学生利用计算流体力学的原理分析玻璃工业热工设备的能力，提高学生工程实际应用水平。

设计（论文）所需收集的原始数据与资料：1国内外有关全氧燃烧玻璃熔窑的书籍、期刊与文献；2F L U E NT流体软件建立数值分析的方法；课题的主要任务（需附有技术指标分析）：1、查阅有关采用全氧燃烧玻璃熔窑方面的中外文献资料15篇以上，其中外文2篇以上；根据论文题目写出开题报告，翻译一篇有3000汉字的相关课题外文资料；2、利用F L U E NT软件对日产600吨浮法全氧燃烧玻璃熔窑玻璃液的温度场和速度场进行数值分析；I 日产400 吨浮法玻璃熔窑熔池玻璃液的数值分析摘要在玻璃熔制过程中利用纯氧代替空气与燃料进行燃烧称之为玻璃熔窑的全氧燃烧技术。

全氧燃烧不但使燃料充分燃烧，而且减少了烟气排放和N O X生成，实现了玻璃行业的节能减排。

本文介绍了全氧燃烧玻璃熔窑玻璃熔化及玻璃液的流动所常用的数学模型阐述了国内国内外玻璃熔窑用数学模拟方法研究的发展概括。

本课题的研究对象为日产400t 的天然气全氧玻璃熔窑，结合全氧燃烧玻璃熔窑理论以及国内外对全氧燃烧玻璃熔窑数值分析研究的基础上，对玻璃液的流动建立的新的模型。

所选用的模型包括玻璃液的层流流动，辐射传热DO 模型，重力影响因素。

对于玻璃液的流动，进行了一系列的假设和简化，以方便问题的处理。

题目 550t/d浮法玻璃熔窑工艺设计摘要本设计简要介绍了玻璃原料的组成及配料过程，并对玻璃窑炉各部分耐火材料及主要设备进行了选择，根据上述原则对日产550吨的浮法玻璃熔窑工厂的窑炉工艺进行了初步设计。

本设计讨论了玻璃池炉工艺设计，对窑炉各部分工艺计算、设备选型及探索研究。

玻璃熔窑工厂的关键设备之一是熔窑，根据最新的文献资料对工艺中涉及到的生产设备进行了设备选型。

工艺计算中进行了熔化部、冷却部、投料池、卡脖、蓄热室的尺寸及烟囱的截面的设计，重点计算和选择了横火焰窑。

根据计算结果绘制了横火焰窑的三视图。

关键词玻璃窑炉；设计尺寸；设备选型摘要…………………………………………………………………………………错误!未定义书签。

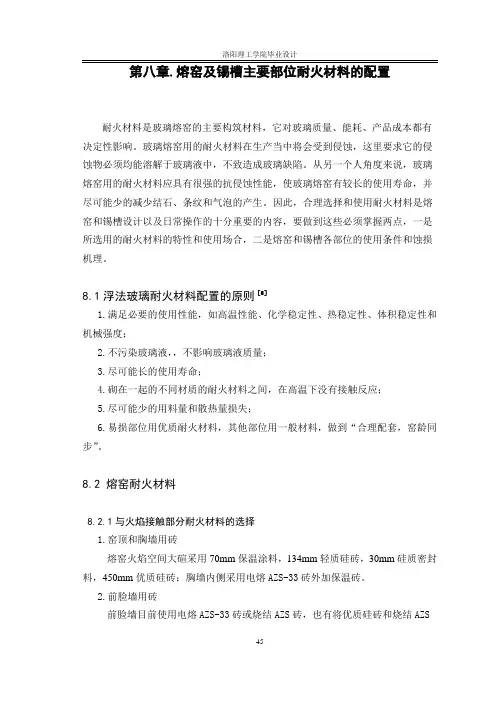

目录一、绪论 (1)二、玻璃的化学成分及原料 (1)2.1 浮法玻璃化学成分设计的一般原则 (1)2.2 配料流程 (2)三、玻璃池窑各部及主要设备 (2)3.1加料口 (3)3.1.1窑池的基本尺寸 (4)3.2熔化部 (4)3.3冷却部 (7)3.3.1冷却部的作用与基本尺寸 (7)3.3.2冷却部的结构 (7)3.4分隔装置 (8)3.4.1气体空间分隔设备 (8)3.4.2玻璃液分隔设备 (9)3.5 格字体的结构特性及排列方式 (10)3.6 烟道系统设计 (12)3.6.1 烟道的基本结构 (12)3.6.2 烟道的布置 (12)3.6.3 烟道的基本结构 (12)四、窑炉各部工艺计算 (12)4.1 熔化部尺寸 (13)4.2冷却部尺寸 (14)4.3投料池尺寸 (14)4.4卡脖尺寸 (14)4.5小炉蓄热室尺寸 (15)4.6烟道截面积设计 (16)五、熔窑部位的耐火材料的选择 (18)5.1熔化部材料的选择 (18)5.2卡脖 (18)5.3冷却部 (18)5.4蓄热室 (19)5.5小炉 (19)六、熔窑热修 (20)6.1日常维修 (20)6.1.1日常巡回检查 (20)6.1.2日常维护 (20)6.2热修补 (20)6.3熔窑热修 (20)七、事故应急处理 (21)7.1停电 (21)7.2停水 (21)7.3停油（燃料） (21)7.4漏玻璃液 (22)7.5冷却装置漏水 (22)结论 (23)参考文献 (24)致谢 (25)一、绪论至公元前二百年。

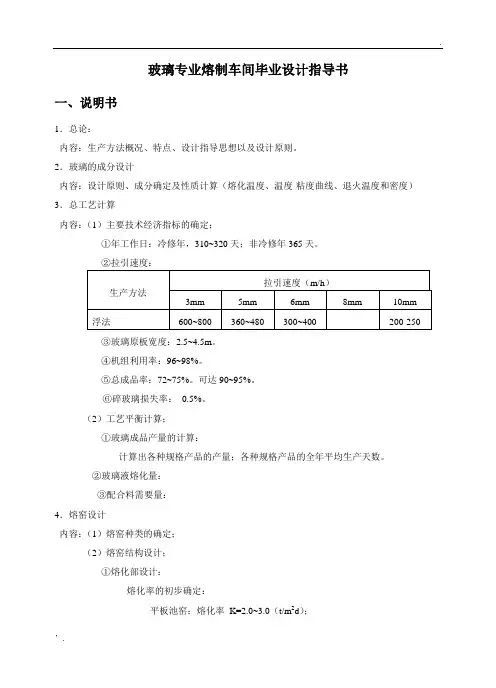

浮法玻璃池窑课程设计一、课程目标知识目标：1. 了解浮法玻璃池窑的基本原理和结构，掌握其生产工艺流程；2. 掌握浮法玻璃池窑中熔化、澄清、均化、冷却等关键环节的技术要求；3. 了解浮法玻璃池窑在生产过程中对原料、能源、设备等方面的要求。

技能目标：1. 能够分析浮法玻璃池窑的运行参数，评估其性能和优化方向；2. 能够运用所学知识解决浮法玻璃池窑在生产过程中出现的问题；3. 能够运用技术资料和工具，对浮法玻璃池窑进行初步设计和计算。

情感态度价值观目标：1. 培养学生对浮法玻璃池窑技术的兴趣，激发其探索精神和创新意识；2. 增强学生的环保意识，使其认识到浮法玻璃池窑在生产过程中应关注节能减排；3. 培养学生团队合作精神，使其在项目实践中学会沟通、协作和共同进步。

课程性质：本课程为专业技术实践课，结合理论教学和实际操作，注重培养学生的实际操作能力和解决实际问题的能力。

学生特点：初三学生，具有一定物理、化学基础知识，对新技术和新工艺具有好奇心，动手能力强。

教学要求：结合浮法玻璃池窑的实际生产过程，注重理论与实践相结合，通过案例分析和项目实践，提高学生的专业技能和综合素质。

在教学过程中，关注学生的学习进度，及时调整教学方法和策略，确保课程目标的实现。

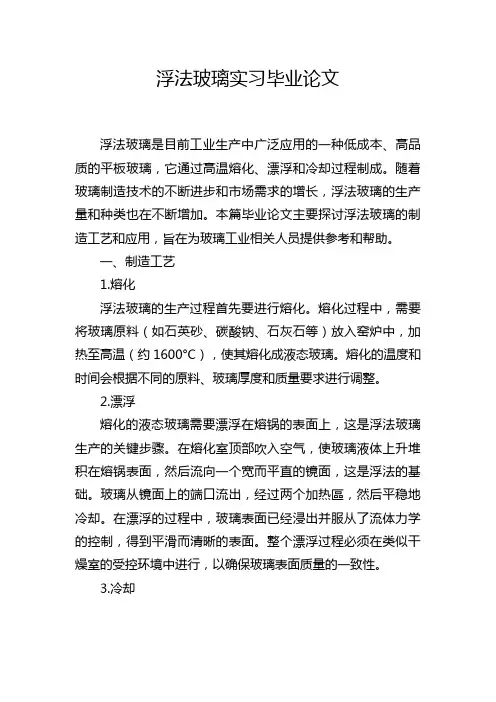

二、教学内容1. 浮法玻璃池窑原理与结构- 熔化原理与过程- 澄清、均化、冷却技术- 池窑结构与关键设备2. 生产工艺流程- 原料制备- 熔化、澄清、均化、冷却工艺参数- 玻璃成型与切割3. 技术要求与优化- 熔化、澄清、均化、冷却环节的技术要求- 生产过程中常见问题分析- 性能评估与优化方向4. 设计与计算- 浮法玻璃池窑初步设计方法- 熔化、澄清、均化、冷却系统计算- 节能减排措施5. 实践操作- 案例分析- 模拟操作- 项目实践教学内容依据课程目标，结合教材相关章节进行组织，注重科学性和系统性。

在教学过程中，按照以下进度安排教学内容：第一周：浮法玻璃池窑原理与结构第二周：生产工艺流程第三周：技术要求与优化第四周：设计与计算第五周：实践操作（案例分析、模拟操作、项目实践）三、教学方法本课程采用多种教学方法相结合，以激发学生的学习兴趣和主动性，提高教学效果。

目录前言 (1)第一章浮法玻璃工艺方案的选择与论证 (3)1.1平板玻璃工艺方案 (3)1.1.1有曹垂直引上法 (3)1.1.2垂直引上法 (3)1.1.3压延玻璃 (3)1.1.4 水平拉制法 (3)1.2浮法玻璃工艺及其产品的优点 (4)1.3浮法玻璃生产工艺流成图见图1.1 (5)图1.1 (5)第二章设计说明 (6)2.1设计依据 (6)2.2工厂设计原则 (7)第三章玻璃的化学成分及原料 (8)3.1浮法玻璃化学成分设计的一般原则 (8)3.2配料流程 (9)3.3其它辅助原料 (10)第四章配料计算 (12)4.1于配料计算相关的参数 (12)4.2浮法平板玻璃配料计算 (12)4.2.1设计依据 (12)4.2.2配料的工艺参数； (13)4.2.3计算步骤； (13)4.3平板玻璃形成过程的耗热量的计算 (15)第五章熔窑工段主要设备 (20)5.1浮法玻璃熔窑各部 (20)5.2熔窑主要结构见表5.1 (21)5.3熔窑主要尺寸 (21)5.4熔窑部位的耐火材料的选择 (24)5.4.1熔化部材料的选择见表5.3 (24)5.4.2卡脖见表5.4 (25)5.4.3冷却部表5.5 (25)5.4.4蓄热室见表5.6 (25)5.4.5小炉见表5.7 (26)5.5玻璃熔窑用隔热材料及其效果见表5.8 (26)第六章熔窑的设备选型 (28)6.1倾斜式皮带输送机 (28)6.2毯式投料机 (28)6.3熔窑助燃风机 (28)6.4池壁用冷却风机 (29)6.5碹碴离心风机4-72NO.16C (29)6.6L吊墙离心风机9-26NO11.2D (29)6.7搅拌机 (29)6.8燃油喷枪 (29)6.9压缩空气罐C-3型 (29)第七章玻璃的形成及锡槽 (30)第八章玻璃的退火及成品的装箱 (32)第九章除尘脱硫工艺 (33)9.1除尘工艺 (33)9.2烟气脱硫除尘 (33)第十章技术经济评价 (34)10.1厂区劳动定员见表10.1 (34)10.2产品设计成本编制 (35)参考文献 (38)致谢 (39)摘要设计介绍了一套规模为900t/d浮法玻璃生产线的工艺流程，在设计过程中，原料方面，对工艺流程中的配料进行了计算；熔化工段方面，参照国内外的资料和经验，对窑的各部位的尺寸、热量平衡和设备选型进行了计算；分析了环境保护重要性及环保措施参考实习工厂资料，在运用相关工艺布局的基础下，绘制了料仓、熔窑、锡槽、成品库为主的厂区平面图，具体对熔窑的结构进行了全面的了解，绘制了熔窑的平面图和剖面图，还有卡脖结构图，整个设计参照目前浮法玻璃生产的主要设计思路，采用国内外先进技术，进行全自动化生产，反映了目前浮法生的较高水平。

神雾500t/d浮法玻璃炉窑蓄热室格子体设计（一）一、基本参数及蓄热室结构1．基本参数：●生产能力：P＝500t / d；●燃料：热值为Q＝1400kcal / Nm3的发生炉煤气；●单耗：r＝1600 kcal / kg；●空气过剩系数：α＝1.1；●换向周期：f＝20分钟；●高温段格孔尺寸：150×150mm。

2．蓄热室结构高低温两段格子体结构，煤气和助燃空气独立预热。

流过格子体的烟气、助燃空气和煤气温度变化情况如下图所示：二、高温段蓄热室热平衡计算（一）高温段蓄热室气体温度及其热容量（二）全窑基础数据计算1．单位煤气所需理论空气量L0＝（0.85Q / 1000）＋Δ＝（0.85×1400 / 1000）＋0.03＝1.22（Nm3 / Nm3）2．单位煤气所需实际空气量L a＝α·L0＝1.1×1.22＝1.342（Nm3 / Nm3）3．全窑单位时间（秒）耗热量R s＝（P×1000×r）÷（24×3600）＝（500×1000×1600）÷（24×3600）＝9260（kcal/ s）4．单位时间（秒）煤气消耗量MQ＝R s / Q＝9260 / 1400＝6.614（Nm3 / s）5．单位时间（秒）实际助燃空气消耗量KQ a＝L a·MQ＝1.342×6.614＝8.876（Nm3 / s）6．单位时间（秒）产生的烟气量YQ＝[L a +0.98－（0.13×Q/1000）]·MQ＝[1.342 +0.98－（0.13×1400/1000）]×6.614＝14.154（Nm3 / s）（三）空气蓄热室与煤气蓄热室的烟气分配1．单位时间（秒）空气预热所需热量Q KQ＝KQ a·（C KQ1350·1350℃－C KQ500·500℃）＝8.876×（0.355×1350－0.326×500）＝8.876×（479.25－163）＝2807（kcal / s）2．单位时间（秒）煤气预热所需热量Q MQ＝MQ·（C MQ1350·1350℃－C MQ500·500℃）＝6.614×（0.361×1350－0.330×500）＝6.614×（487.35－165）＝2132（kcal / s）3．单位时间（秒）空气、煤气预热所需热量之和Q q＝Q KQ＋Q MQ＝2807＋2132＝4939（kcal / s）4．单位时间（秒）空气蓄热室所需要的烟气量Y KQ＝Q KQ / Q q·YQ＝2807/4939×14.154＝8.044（Nm3 / s）――――――――――――――――――――57％5．单位时间（秒）煤气蓄热室所需要的烟气量Y MQ＝Q MQ / Q q·YQ＝2132/4939×14.154＝6.110（Nm3 / s）――――――――――――――――――――43％（四）高温段空气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J1＝Y KQ·C YQ1450·t YJ＝8.044×0.391×1450＝4560（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C1＝Y KQ·C YQ600·t YC＝8.044×0.358×600＝1728（kcal / s）――――――――――――――――――――37.89％3．单位时间（秒）空气预热所需热量Q KQ＝2807（kcal / s）――――――――――――――――――61.56％4．单位时间（秒）空气蓄热室结构散热Q KQSR＝Q J1－Q C1－Q KQ＝4560－1728－2807＝25（kcal / s）――――――――――――――――――――0.55％（五）高温段煤气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J2＝Y MQ·C YQ1450·t YJ＝6.110×0.391×1450＝3464（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C2＝Y MQ·C YQ600·t YC＝6.110×0.358×600＝1312（kcal / s）――――――――――――――――――――37.87％3．单位时间（秒）煤气预热所需热量Q MQ＝2132（kcal / s）――――――――――――――――――61.55％4．单位时间（秒）煤气蓄热室结构散热Q MQSR＝Q J2－Q C2－Q MQ＝3464－1312－2132＝20（kcal / s）――――――――――――――――――――0.58％（六）整个高温段蓄热室热平衡1．单位时间（秒）烟气带入总热量Q J＝Q J1＋Q J2＝4560＋3464＝8024（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出总热量Q C＝Q C1＋Q C2＝1728＋1312＝3040（kcal / s）――――――――――――――――――――37.89％3．单位时间（秒）空气、煤气预热所需总热量Q q＝Q KQ＋Q MQ＝2807＋2132＝4939（kcal / s）――――――――――――――――――――61.55％4．单位时间（秒）空气、煤气蓄热室结构总散热Q ZSR＝Q KQSR＋Q MQSR＝25＋20＝45（kcal / s）――――――――――――――――――――0.56％三、低温段蓄热室热平衡计算（一）低温段蓄热室气体温度及其热容量（二）低温段空气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J1＝Y KQ·C YQ600·t YJ＝8.044×0.358×600＝1728（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C1＝Y KQ·C YQ200·t YC＝8.044×0.337×150＝407（kcal / s）――――――――――――――――――――23.55％3．单位时间（秒）空气预热所需热量Q KQ＝KQ a·（C KQ500·500℃－C KQ50·50℃）＝8.876×（0.326×500－0.316×50）＝8.876×（163－15.8）＝1306（kcal / s）――――――――――――――――――75.58％4．单位时间（秒）空气蓄热室结构散热Q KQSR＝Q J1－Q C1－Q KQ＝1728－407－1306＝15（kcal / s）――――――――――――――――――――0.87％（三）低温段煤气蓄热室热平衡1．单位时间（秒）烟气带入热量Q J2＝Y MQ·C YQ600·t YJ＝6.110×0.358×600＝1312（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出热量Q C2＝Y MQ·C YQ150·t YC＝6.110×0.337×150＝309（kcal / s）――――――――――――――――――――23.55％3．单位时间（秒）煤气预热所需热量Q MQ＝MQ·（C MQ500·500℃－C MQ50·50℃）＝6.614×（0.330×500－0.317×50）＝6.614×（165－15.85）＝986（kcal / s）――――――――――――――――――――75.15％4．单位时间（秒）煤气蓄热室结构散热Q MQSR＝Q J2－Q C2－Q MQ＝1312－309－986＝17（kcal / s）――――――――――――――――――――1.30％（四）整个低温段蓄热室热平衡1．单位时间（秒）烟气带入总热量Q J＝Q J1＋Q J2＝1728＋1312＝3040（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出总热量Q C＝Q C1＋Q C2＝407＋309＝716（kcal / s）――――――――――――――――――――23.55％3．单位时间（秒）空气、煤气预热所需总热量Q q＝Q KQ＋Q MQ＝1306＋986＝2292（kcal / s）――――――――――――――――――――75.39％4．单位时间（秒）空气、煤气蓄热室结构总散热Q ZSR＝Q KQSR＋Q MQSR＝15＋17＝32（kcal / s）――――――――――――――――――――1.06％四、全窑蓄热室热平衡1．单位时间（秒）烟气带入总热量Q J＝8024（kcal / s）――――――――――――――――――――100％2．单位时间（秒）烟气带出总热量Q C＝716（kcal / s）――――――――――――――――――――8.92％3．单位时间（秒）空气、煤气预热所需总热量Q q＝4939＋2292＝7231（kcal / s）―――――――――――――90.12％4．单位时间（秒）空气、煤气蓄热室结构总散热Q ZSR＝45＋32＝77（kcal / s）―――――――――――――――0.96％五、高温段蓄热室格子体设计（一）高温段空气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝17.4m2 / m3（6）格子体单位体积砖体积：V gk＝0.32m3 / m3（7）单位助燃空气单位时间（秒）所需要的格子体换热面积：A kk＝800m2 / Nm3·s 2．助燃空气耗量：KQ a＝8.876Nm3 / s3．每侧所需要的格子体换热面积：A g＝KQ a·A kk＝8.876×800＝7101m24．每侧所需要的格子体体积：V g＝A g/A gk＝7101÷17.4＝408m35．初步设格子体高度、长度尺寸：H＝8m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝408 /（8×18）＝2.83（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1612．每侧腔道格孔总流通面积：0.022×14×16×7＝34.5m213．格子体中空气标态流速：8.876÷34.5＝0.257Nm / s14．格子体中烟气标态流速：8.044÷34.5＝0.233Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[16×7×（0.15+δ）]×H＝（14×0.18）×（16×7×0.18）×8＝406.42m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝406.42×17.4＝7072（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝406.42×0.32＝130.05m3G gz＝130.05×2.8＝364.15t（二）高温段煤气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝17.4m2 / m3（6）格子体单位体积砖体积：V gk＝0.32m3 / m3（7）单位煤气单位时间（秒）所需要的格子体换热面积：A kk＝800m2 / Nm3·s 2．煤气耗量：MQ＝6.614Nm3 / s3．每侧所需要的格子体换热面积：A g＝MQ·A kk＝6.614×800＝5291m24．每侧所需要的格子体体积：V g＝A g/A gk＝5291÷17.4＝304m35．初步设格子体高度、长度尺寸：H＝6m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝304 /（6×18）＝2.81（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1412．每侧腔道格孔总流通面积：0.022×14×14×7＝30.2m213．格子体中煤气标态流速：6.614÷30.2＝0.219Nm / s14．格子体中烟气标态流速：6.110÷30.2＝0.202Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[14×7×（0.15+δ）]×H＝（14×0.18）×（14×7×0.18）×6＝266.72m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝266.72×17.4＝4641（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝266.72×0.32＝85.35m3G gz＝85.35×3.4＝290.19t（三）整个高温段蓄热室格子体数据汇总1．空气蓄热室单侧格子孔数量：14×16×7＝15682．煤气蓄热室单侧格子孔数量：14×14×7＝13723．单侧空气蓄热室格子体总换热面积：7072（m2）4．单侧煤气蓄热室格子体总换热面积：4641（m2）5．单侧空气蓄热室格子体总体积：406.42m36．单侧煤气蓄热室格子体总体积：266.72 m37．单侧空气蓄热室格子砖的总重量为：364.15t8．单侧煤气蓄热室格子砖的总重量为：290.19t9．全窑高温段蓄热室格子砖总重量：1308.68t六、低温段蓄热室格子体设计（一）低温段空气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝770m2 / m3（6）格子体单位体积砖体积：V gk＝0.423m3 / m3（7）单位助燃空气单位时间（秒）所需要的格子体换热面积：A kk＝416m2 / Nm3·s 2．助燃空气耗量：KQ a＝8.876Nm3 / s3．每侧所需要的格子体换热面积：A g＝KQ a·A kk＝8.876×416＝3692m24．每侧所需要的格子体体积：V g＝A g/A gk＝3692÷770＝4.79m35．初步设格子体高度、长度尺寸：H＝8m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝408 /（8×18）＝2.83（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1612．每侧腔道格孔总流通面积：0.022×14×16×7＝34.5m213．格子体中空气标态流速：8.876÷34.5＝0.257Nm / s14．格子体中烟气标态流速：8.044÷34.5＝0.233Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[16×7×（0.15+δ）]×H＝（14×0.18）×（16×7×0.18）×8＝406.42m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝406.42×17.4＝7072（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝406.42×0.32＝130.05m318．单侧蓄热室格子体格子砖的总重量为：G gz＝130.05×2.8＝364.15t（二）低温段煤气蓄热室格子体1．采用以碱性砖为主的筒型砖格子体，格子体参数如下：（1）格孔尺寸：d g＝150mm×150mm（2）筒型砖格子体壁厚：δ＝30mm（3）格孔当量直径：d e＝156mm（4）格孔断面积：A d＝0.022m2（5）格子体单位体积换热面积（平均值）/比表面积：A gk＝17.4m2 / m3（6）格子体单位体积砖体积：V gk＝0.32m3 / m3（7）单位煤气单位时间（秒）所需要的格子体换热面积：A kk＝800m2 / Nm3·s 2．煤气耗量：MQ＝6.614Nm3 / s3．每侧所需要的格子体换热面积：A g＝MQ·A kk＝6.614×800＝5291m24．每侧所需要的格子体体积：V g＝A g/A gk＝5291÷17.4＝304m35．初步设格子体高度、长度尺寸：H＝6m，L＝18m6．求得格子体宽度：B＝V g/（H·L）＝304 /（6×18）＝2.81（m）7．蓄热室每侧腔道数（小炉数）：n＝78．腔道纵向尺寸：小炉中心线间距－分隔墙厚＝3.1-0.462＝2.638（m）9．蓄热室纵向腔道总长：2.638m×7＝18.466m10．腔道纵向格孔数：n1＝1411．腔道横向格孔数：n2＝1412．每侧腔道格孔总流通面积：0.022×14×14×7＝30.2m213．格子体中煤气标态流速：6.614÷30.2＝0.219Nm / s14．格子体中烟气标态流速：6.110÷30.2＝0.202Nm / s15．单侧蓄热室格子体总体积为：V t＝[n1×（0.15+δ）]×[14×7×（0.15+δ）]×H＝（14×0.18）×（14×7×0.18）×6＝266.72m316．单侧蓄热室格子体总换热面积为：A＝V t·A gk＝266.72×17.4＝4641（m2）17．单侧蓄热室格子体格子砖的总体积为：V＝V t·V gk＝266.72×0.32＝85.35m318．单侧蓄热室格子体格子砖的总重量为：G gz＝85.35×2.8＝238.98t（三）整个低温段蓄热室格子体数据汇总1．空气蓄热室单侧格子孔数量：14×16×7＝15682．煤气蓄热室单侧格子孔数量：14×14×7＝13723．单侧空气蓄热室格子体总换热面积：7072（m2）4．单侧煤气蓄热室格子体总换热面积：4641（m2）5．单侧空气蓄热室格子体总体积：406.42m36．单侧煤气蓄热室格子体总体积：266.72 m37．单侧空气蓄热室格子砖的总重量为：364.15t8．单侧煤气蓄热室格子砖的总重量为：238.98t9．全窑高温段蓄热室格子砖总重量：1202.26t11。

浮法玻璃熔窑的合理设计（连载-）唐福恒（北京长城工业炉技术中心北京102208）摘要对浮法玻璃熔窑的熔化率设计，熔化区的长宽比例设计，熔化区、小炉、蓄热室系统的基本热平衡计算，窑体结构散热量与窑体砖结构重量的关系，熔化率与单位能耗指标之间的关系，以及个别浮法玻璃熔窑存在的不达产、多烧的燃料热量随排岀废气跑掉了等问题进行了分析验证。

提岀了浮法玻璃熔窑合理设计的10个要点。

关键词浮法；玻璃；熔窑；设计中图分类号：TQ171文献标识码：A文章编号：1003-1987（2021）01-0007-14Reasonable Design of Float Glass Melting FurnaceTANG Fuheng(Technology Center ofBeijing Great Wall industrial Furnace,Beijing10220&China) Abstract:Design for melting rate of float glass furnace,length-width ratio design of melting area,the basic heat balance calculation of melting area,pot,regenerator system,the relationship between heat loss of kiln body structure and the mass of bricks,the relationship between the melting rate and unit energy consumption indicators,as well as the production yield is not up to standard and more fuel is combusted, heat energy ran away with the discharged waste gas,ten key points of reasonable design of float glass melting furnace are put forward.Key Words:float glass,furnace,design1概述1.1近50年国内玻璃熔窑概况在1980年以前，国内玻璃熔窑的基本情况是：熔窑吨位小、最大吨位300t/d（九机窑），最大熔化部池宽只有9m左右，蓄热室格子体高度一般为5~6m;燃料以发生炉煤气为主，单位能耗高,普遍超过2000kcal/kg披霜（1kcal=4.1868 kJ）;砌筑玻璃熔窑所用的耐火材料质量差，耐高温、耐冲刷、抗侵蚀性能都比较弱；窑龄短，一般不超过3年。
