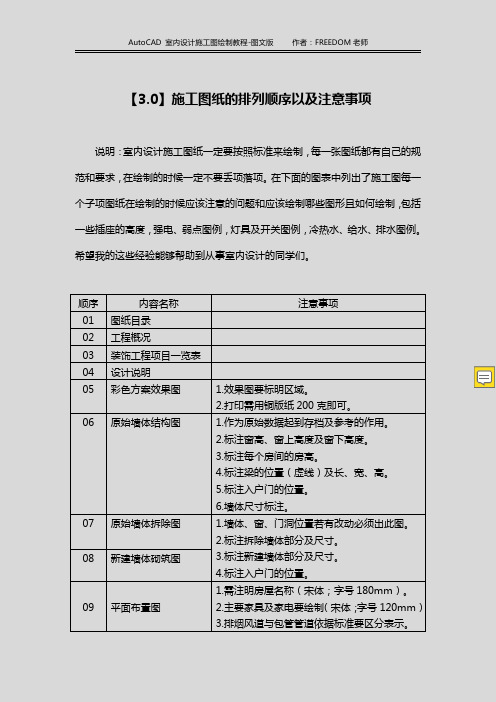

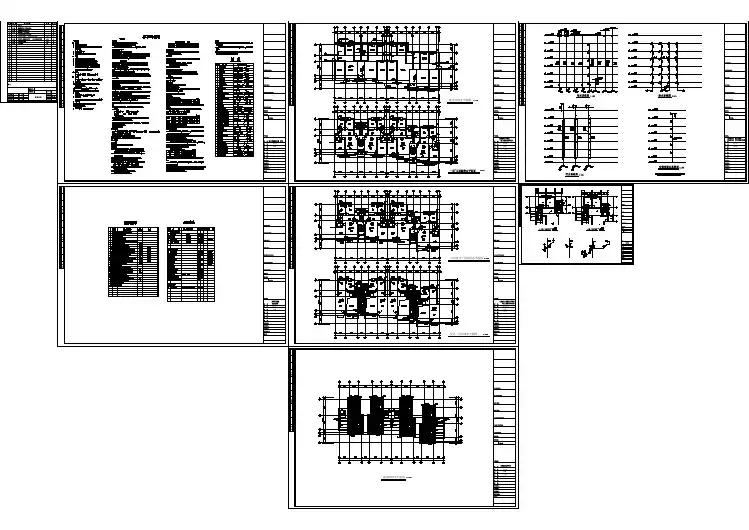

【3.0】施工图纸的排列顺序以及注意事项说明：室内设计施工图纸一定要按照标准来绘制，每一张图纸都有自己的规范和要求，在绘制的时候一定不要丢项落项。
在下面的图表中列出了施工图每一个子项图纸在绘制的时候应该注意的问题和应该绘制哪些图形且如何绘制，包括一些插座的高度，强电、弱点图例，灯具及开关图例，冷热水、给水、排水图例。
希望我的这些经验能够帮助到从事室内设计的同学们。
顺序内容名称注意事项01图纸目录02工程概况03装饰工程项目一览表04设计说明05彩色方案效果图 1.效果图要标明区域。
2.打印需用铜版纸200克即可。
06原始墙体结构图 1.作为原始数据起到存档及参考的作用。
2.标注窗高、窗上高度及窗下高度。
3.标注每个房间的房高。
4.标注梁的位置（虚线）及长、宽、高。
5.标注入户门的位置。
6.墙体尺寸标注。
07原始墙体拆除图 1.墙体、窗、门洞位置若有改动必须出此图。
2.标注拆除墙体部分及尺寸。
3.标注新建墙体部分及尺寸。
4.标注入户门的位置。
08新建墙体砌筑图09平面布置图1.需注明房屋名称（宋体；字号180mm）。
2.主要家具及家电要绘制（宋体；字号120mm）3.排烟风道与包管管道依据标准要区分表示。
4.甲方自购的物品需注明。
5.无需表示地面铺装。
6.地面有高差的地方要注明7.家具及家电均写块；（颜色为：洋红）10顶面布置图 1.需注明房屋名称（宋体；字号180mm）。
2.标注灯具图例及灯带的位置。
3.标注顶面距离地面的标高尺寸。
4.标明顶面所使用的材料名称。
5.标注窗帘图例。
11顶面尺寸布置图 1.标注详细的尺寸参数。
2.不显示材料名称。
12顶面灯具尺寸布置图标注灯具中心点距离两侧墙体的距离。
13顶面开关布置图 1.标明开关与灯具的控制关系。
2.利用圆弧线绘制。
3.开关要使用标准图例。
14中央空调布置图没有中央空调可以忽略15弱电布置图使用标准图例：1.电视信号插座；中心点距地面高度300mm2.电脑网络插座；中心点距地面高度300mm3.电话信号插座；中心点距地面高度300mm4.弱电箱；箱体底部边缘距离地面300mm16强电布置图使用标准图例：1.单项二三级插座；中心点距地面高度300mm2.单项二三级防水插座；中心点距地面高度300mm3.单项三级插座；中心点距地面高度300mm4.空调插座；中心点距地面高度2000mm5.抽油烟机；中心点距地面高度300mm6.微波炉插座；中心点距地面高度1200mm7.洗衣机插座；中心点距地面高度1300mm8.电风筒插座；中心点距地面高度1300mm9.配电箱；箱体底部边缘距离地面1200mm17水路布置图使用图例标准：1.热水管2.冷水管3.马桶下水4.下水5.地漏18地面铺装图1.需注明房屋名称（宋体；字号180mm）。
室内设计施工图随着人们对居住环境的要求不断提高，室内设计成为了人们生活中不可或缺的一部分。
而室内设计施工图，则是实现完美空间的重要环节。
本文将详细介绍室内设计施工图的概念、重要性及其在实际施工中的应用。
一、室内设计施工图的概念室内设计施工图是设计师通过图形和文字的方式，详细描述室内空间设计成果的图纸。
它包括平面图、立面图、剖面图、节点详图等各种图纸，直观地展示了设计风格、空间规划、材料选择、色彩搭配以及家具布局等内容。
二、室内设计施工图的重要性1、指导施工：室内设计施工图是施工团队开展工作的基础，它详细列出了施工所需的材料、工艺、尺寸等信息，为施工团队提供了明确的指导。
2、确保质量：通过室内设计施工图，设计师可以详细表达自己的设计理念和意图，从而确保了施工质量和效果。
同时，施工团队也可以通过图纸进行自我检查，提高施工质量。
3、降低成本：合理的室内设计施工图可以避免施工过程中的浪费和不必要的返工，从而降低成本。
4、保护权益：对于业主来说，室内设计施工图是保障自身权益的重要依据。
它可以帮助业主了解设计意图和细节，避免与设计师或施工团队产生误解。
三、室内设计施工图在实际施工中的应用1、确认设计方案：在施工过程中，室内设计施工图是确认设计方案的重要工具。
设计师和业主可以通过图纸进行沟通，对设计方案进行调整和优化。
2、指导施工：施工团队可以根据室内设计施工图进行详细施工，确保按照设计师的意图完成作品。
同时，图纸也可以作为技术交底的依据，避免沟通不畅或误解等问题。
3、监督施工质量：业主和设计师可以通过室内设计施工图对施工质量进行监督，确保施工团队按照图纸进行施工，达到预期效果。
4、验收依据：在竣工验收阶段，室内设计施工图是重要的验收依据。
业主和设计师可以通过对比实际效果与图纸要求，对施工质量进行评估和验收。
5、后期维护依据：即使在装修完成后，室内设计施工图仍然具有重要作用。
它可以作为后期维护和保养的依据，指导业主如何正确使用和维护室内设施。
室内设计施工图绘制规范施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。
