室内设计施工图

CAD室内设计施工图标准1、线型颜色设定及用途（按打印时从粗到细排列）A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。

B、品红色（色号为6）：仅用于图名上的水平线及圆圈。

C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。

D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。

E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。

G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线，较为密集的线，最细的线。

2、图层设置及图层内容（按附带图框中的图层显示顺序）3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置•材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式）TEXT）标注格式（文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金7、尺寸标注•尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸•分尺寸与总体尺寸必须相等，必要时可用EQ表示•第二层标注应以第一层标注的末端为起点，不要重复标注。

室内设计施工图随着人们对居住环境的要求不断提高，室内设计成为了人们生活中不可或缺的一部分。

而室内设计施工图，则是实现完美空间的重要环节。

本文将详细介绍室内设计施工图的概念、重要性及其在实际施工中的应用。

一、室内设计施工图的概念室内设计施工图是设计师通过图形和文字的方式，详细描述室内空间设计成果的图纸。

它包括平面图、立面图、剖面图、节点详图等各种图纸，直观地展示了设计风格、空间规划、材料选择、色彩搭配以及家具布局等内容。

二、室内设计施工图的重要性1、指导施工：室内设计施工图是施工团队开展工作的基础，它详细列出了施工所需的材料、工艺、尺寸等信息，为施工团队提供了明确的指导。

2、确保质量：通过室内设计施工图，设计师可以详细表达自己的设计理念和意图，从而确保了施工质量和效果。

同时，施工团队也可以通过图纸进行自我检查，提高施工质量。

3、降低成本：合理的室内设计施工图可以避免施工过程中的浪费和不必要的返工，从而降低成本。

4、保护权益：对于业主来说，室内设计施工图是保障自身权益的重要依据。

它可以帮助业主了解设计意图和细节，避免与设计师或施工团队产生误解。

三、室内设计施工图在实际施工中的应用1、确认设计方案：在施工过程中，室内设计施工图是确认设计方案的重要工具。

设计师和业主可以通过图纸进行沟通，对设计方案进行调整和优化。

2、指导施工：施工团队可以根据室内设计施工图进行详细施工，确保按照设计师的意图完成作品。

同时，图纸也可以作为技术交底的依据，避免沟通不畅或误解等问题。

3、监督施工质量：业主和设计师可以通过室内设计施工图对施工质量进行监督，确保施工团队按照图纸进行施工，达到预期效果。

4、验收依据：在竣工验收阶段，室内设计施工图是重要的验收依据。

业主和设计师可以通过对比实际效果与图纸要求，对施工质量进行评估和验收。

5、后期维护依据：即使在装修完成后，室内设计施工图仍然具有重要作用。

它可以作为后期维护和保养的依据，指导业主如何正确使用和维护室内设施。

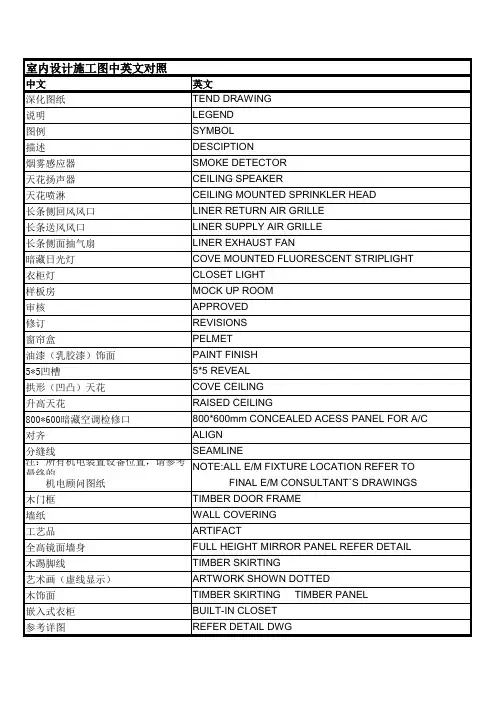

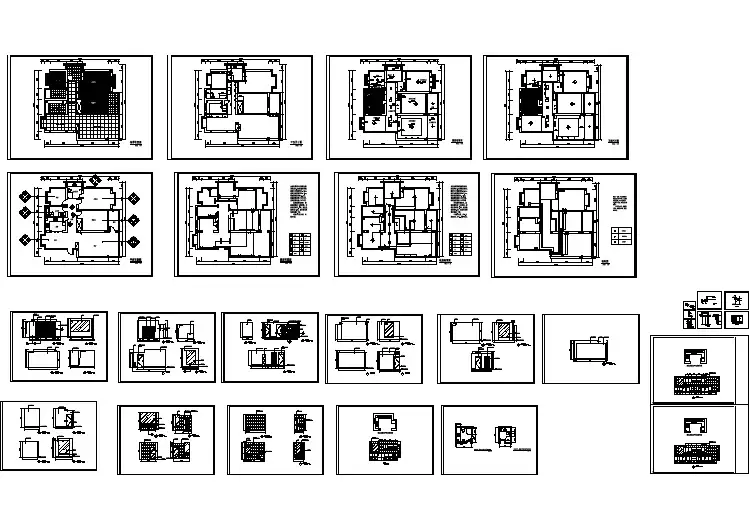

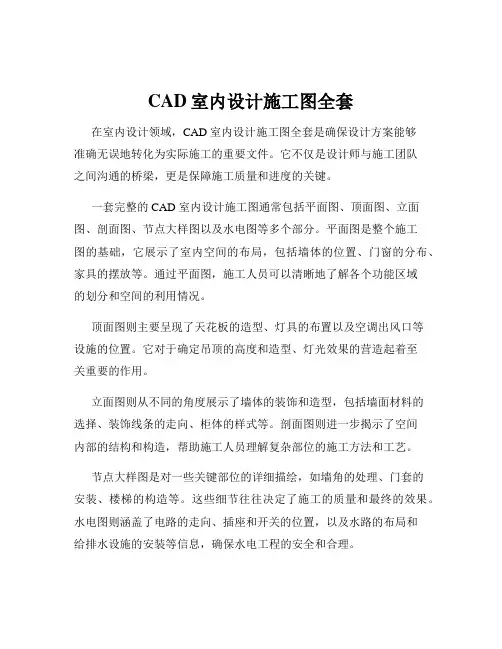

CAD室内设计施工图全套在室内设计领域，CAD 室内设计施工图全套是确保设计方案能够准确无误地转化为实际施工的重要文件。

它不仅是设计师与施工团队之间沟通的桥梁，更是保障施工质量和进度的关键。

一套完整的 CAD 室内设计施工图通常包括平面图、顶面图、立面图、剖面图、节点大样图以及水电图等多个部分。

平面图是整个施工图的基础，它展示了室内空间的布局，包括墙体的位置、门窗的分布、家具的摆放等。

通过平面图，施工人员可以清晰地了解各个功能区域的划分和空间的利用情况。

顶面图则主要呈现了天花板的造型、灯具的布置以及空调出风口等设施的位置。

它对于确定吊顶的高度和造型、灯光效果的营造起着至关重要的作用。

立面图则从不同的角度展示了墙体的装饰和造型，包括墙面材料的选择、装饰线条的走向、柜体的样式等。

剖面图则进一步揭示了空间内部的结构和构造，帮助施工人员理解复杂部位的施工方法和工艺。

节点大样图是对一些关键部位的详细描绘，如墙角的处理、门套的安装、楼梯的构造等。

这些细节往往决定了施工的质量和最终的效果。

水电图则涵盖了电路的走向、插座和开关的位置，以及水路的布局和给排水设施的安装等信息，确保水电工程的安全和合理。

在绘制CAD 室内设计施工图时，准确性是首要原则。

每一个尺寸、每一个标注都必须精确无误，因为任何微小的误差都可能在施工过程中被放大，导致施工质量问题或者无法实现设计效果。

同时，图纸的清晰度和规范性也非常重要。

线条的粗细、图层的管理、文字的标注等都应该遵循一定的标准和规范，以便施工人员能够轻松读懂和理解。

为了保证施工图的质量，设计师需要对施工工艺和材料有深入的了解。

只有这样，才能在图纸中准确地表达出设计意图和施工要求。

例如，在选择墙面材料时，设计师需要考虑材料的性能、施工难度和成本等因素，并在施工图中明确标注。

对于一些特殊的工艺和构造，设计师还需要与施工人员进行充分的沟通和交流，确保施工的可行性。

此外，CAD 室内设计施工图还需要不断地修改和完善。

室内装饰设计施工图制作标准说明一、成品房的装饰范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位露台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或加强木地板铺地成品房模压门及门套、门锁五金安装全部窗户安装石材窗台板厅房及厨卫、露台灯具的安装全部水、电线路安装到位二、单元户内施工图图纸目录封面设计说明图纸目录户型平面部署图户型天花部署图户型电路图露台地面铺砖图露台给排水部署图厨房放大平面图厨房地面铺砖图厨房天花灯位图厨房立面图厨房立面铺砖图厨房电路图厨房给排水部署图1.洗手间放大平面图洗手间地面铺砖图洗手间天花灯位图洗手间立面图洗手间立面铺砖图洗手间电路图洗手间给排水部署图窗台板大样房门及门套安装大样图门槛石或挡水石施工大样图三、图纸深度要求：设计说明：整套图纸的归纳说明及设计原则的论述；整个室内资料部品的论述；关于没有详细图纸的部位进行一致的说明（如厅房的立面做法、工艺要求等）；设计说明中可包含电气和水系统部分的说明；总平面图：家具按1:1比率合理摆放，并加以说明；注明每个功能地区及地面材质；户型轴线尺寸清楚；立面索引明确清楚；天花平面：注明吊顶资料及做法；灯具说明，或用图例说明；灯具的定位尺寸及灯具大小、型号说明；厨卫立面图：墙面的铺砖方式或铺砖原则的说明；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及有关五金挂件的部署尺寸；厨房电器的摆放地点；整体橱柜的款式；橱柜大样图；表示全部资料的材质及规格尺寸（包含玻璃的种类厚度、砖的种类和尺寸、镜子的款式、镜前灯的地点等）电路图：注明插座的规格和数目，必需时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的联合方式表示清楚，防止开关插座位于单块瓷砖的中间；水道图：厨卫全部下水的详细地点的定位尺寸应清楚了然；针对不一样的下水和地漏的管径应有说明；下水管与达成墙面的距离尺寸应有注明；特别是座便下水地点确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；大样图：详尽交待施工工艺和做法；对石材的品种、色彩、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管担保方式应有注明；全部室内阴、阳角的办理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的地点，最好呈90度的方向摆放。

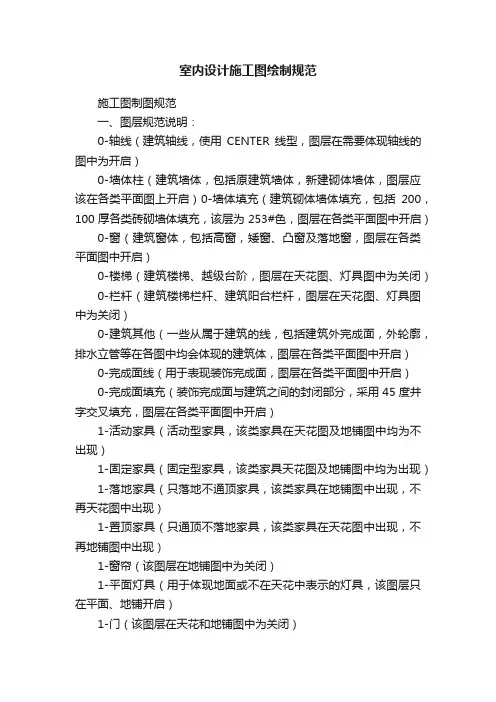

室内设计施工图绘制规范施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。

室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。

此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。

室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面二：设计及施工说明三：图例索引表四：材质索引表五：图纸目录六：平面系统图七：立面详图八：细部节点剖面放大详图九：门表详图十：线条放大列表详图上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。

现对室内设计施工图所需图纸结构及顺序做以下深度要求：一：图纸封面须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。

二：设计及施工说明须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。

三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。

四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。
