NJB1-X1
继电器(相序、断相保护)
1 适用范围
NJB1-X1，适用于交流电压200V~500V，频率50Hz的控制电路中作为相序和断相保护器件，接通或分断电路。
不能监测电动机负荷的断相。
继电器(相序、断相保护)2 型号及含义
N JB 1 - X1
设计序号
企业代号
功能代号：
X1：相序、断相继电器 保护与监控继电器3 主要参数及技术性能
4 外形尺寸及接线图
3.1 额定工作电压：200V~500VAC 3.2 动作时间：相序、断相≤0.1s
3.3 触头容量：Ue/Ie:AC-15 220V/0.75A,380V/0.47A;Ith:3A 3.4 安装方式：导轨式、装置式3.5 功耗：≤3VA
3.6 注意事项：工作正常时，继电器常开触点闭合，动作指示灯亮。
4.1 NJB1-X1继电器的外形尺寸，见图1
4.2 NJB1-X1继电器的接线图，见图2
继电器类
-C 037。
HSJR1系列热过载继电器使用说明书杭州之江开关股份有限公司1、用途和适用范围HSJR1系列热过载继电器（以下简称热继电器）适用于交流 50Hz，额定电压690V及以下，额定电流0.1-400A的低压配电系统中，作为三相交流电动机的过载、断相保护之用。
产品符合GB/T14048.4标准。
2、正常工作条件和安装条件1）、安装地点的海拔不超过2000m。
2）、周围介质温度：上限为+40℃，下限为-5℃。
3）、安装地点的相对湿度在温度为+40℃时，空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施。
4）、污染等级：3级5）、安装类别：Ⅲ6）、安装条件: 垂直安装，与安装面前后倾斜度不超过±5°。
7）、安装方式:HSJR1-25-93可插接安装也可独立安装;HSJR1-150为插接安装; HSJR1-F200、HSJR1-F400为独立安装;3、型号及含义整定电流范围，用最大值表示壳架等级额定电流F：表示复式独立安装设计序号热过载继电器企业代号（杭申）4、功能结构热继电器除了具有过载保护和断相保护功能外,还具有下述结构特点:a)具有周围空气温度补偿；b)具有动作灵活性检测机构;c)具有手动复位或自动复位功能;d)具有检测按钮,能手动断开常闭触头;e)具有整定电流连续可调装置。
5、主要规格和技术数据参数5.1、热继电器符合“1”型协调配合类型，选用的SCPD为RT16-00(NT00)，整定电流、Iq值、电动机功率及配套的交流接触器见表1表1电流和约定发热电流见表2 表25.3 热继电器的脱扣级别为10A级,其时间-电流特性曲线见图1，动作特征见表3表3动作特征序号各项负载不平衡时各项负载平衡时温度补偿性能1212341234整定电流倍数任意两相另一相动作时间起始条件周围空气温度（℃）1.00.91.1501.051.201.507.201.001.201.051.30﹥2h﹤2h﹥2h﹤2h2s﹤T p≦10s﹤2h﹥2h﹥2h﹤2h﹤2min冷 态按序1试验后冷 态20±520±540±5-5±2按序1试验后按序1试验后按序1试验后冷 态冷 态冷 态按序3试验后6、结构及原理热继电器是由发热元件、双金属片、触点及一套传动和调整机构组成。

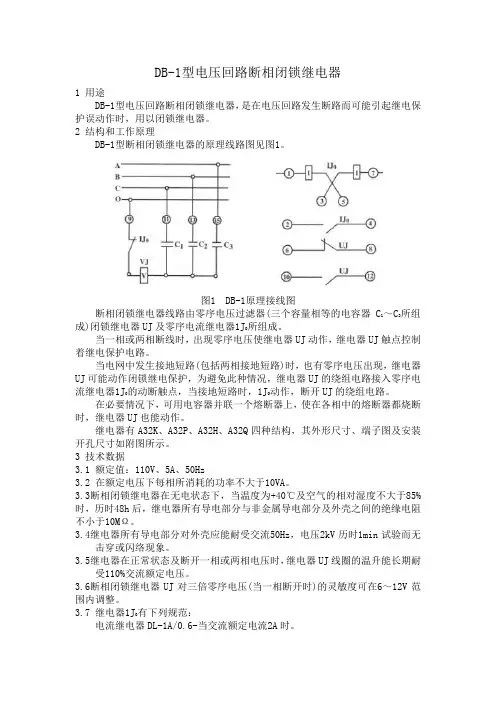

DB-1型电压回路断相闭锁继电器1 用途DB-1型电压回路断相闭锁继电器，是在电压回路发生断路而可能引起继电保护误动作时，用以闭锁继电器。
2 结构和工作原理DB-1型断相闭锁继电器的原理线路图见图1。
图1 DB-1原理接线图断相闭锁继电器线路由零序电压过滤器(三个容量相等的电容器C1～C3所组成)闭锁继电器UJ及零序电流继电器1J所组成。
当一相或两相断线时，出现零序电压使继电器UJ动作，继电器UJ触点控制着继电保护电路。
当电网中发生接地短路(包括两相接地短路)时，也有零序电压出现，继电器UJ可能动作闭锁继电保护，为避免此种情况，继电器UJ的绕组电路接入零序电流继电器1J0的动断触点，当接地短路时，1J动作，断开UJ的绕组电路。
在必要情况下，可用电容器并联一个熔断器上，使在各相中的熔断器都烧断时，继电器UJ也能动作。
继电器有A32K、A32P、A32H、A32Q四种结构，其外形尺寸、端子图及安装开孔尺寸如附图所示。
3 技术数据3.1 额定值：110V、5A、50Hz3.2 在额定电压下每相所消耗的功率不大于10VA。
3.3断相闭锁继电器在无电状态下，当温度为+40℃及空气的相对湿度不大于85%时，历时48h后，继电器所有导电部分与非金属导电部分及外壳之间的绝缘电阻不小于10MΩ。
3.4继电器所有导电部分对外壳应能耐受交流50Hz，电压2kV历时1min试验而无击穿或闪络现象。
3.5继电器在正常状态及断开一相或两相电压时，继电器UJ线圈的温升能长期耐受110%交流额定电压。
3.6断相闭锁继电器UJ对三倍零序电压(当一相断开时)的灵敏度可在6～12V范围内调整。
3.7 继电器1J有下列规范：电流继电器DL-1A/0.6-当交流额定电流2A时。
3.8 在电压不大于220V，电流不大于1.5A时，继电器UJ触点的断开容量在直流电感负荷(其时间常数为5±0.75ms电路中不大于40W。
3.9 各元件的技术数据列于表1中。
