断相相序保护器的工作原理完整版

相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备相序保护器因为电源相序接反后倒转而导致事故或设备损坏。

如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。

空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

工作原理取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。

当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。

三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。

接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。

若起到保护作用，应该接常闭触点。

相序保护器温度保护在相序保护器电动机没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。

这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。

温度保护通常可采用温度继电器。

温度继电器主要有双金属片它们都被直接埋置在发热部位。

温度保护与过载保护都是利用温度来触发保护，但并不完全相同。

过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。

温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。

温度保护与过载保护也是不能互相替代的。

相序保护器漏电保护相序保护器为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。

漏电保护根据工作零线是否穿过电流感应器，分为零序电流保护和剩余电流保护。

零序电流保护与剩余电流保护的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

JL-420断相与相序保护器说明书断相与相序保护器概述JL-420断相与相序保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420断相与相序保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

断相与相序保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

断相与相序保护器规格选型JL-420断相与相序保护器按保护功能、不同电压等级的产品选型。

VAC）过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定（%）动作时间（S）电压设定（%）动作时间（S）5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的断相与相序保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420断相与相序保护器。

xj3-g断相与相序保护继电器工作原理
xj3-g断相与相序保护继电器是一种用于电力系统中的保护装置，其主要工作原理是通过监测电力系统中的电压和电流来判断系统中的相位关系，从而实现对断相和相序错误的保护。

具体的工作原理如下：
1. 电源供电：保护继电器需要通过外部电源进行供电，通常为交流电源。

2. 电压和电流监测：继电器会通过电流互感器和电压互感器监测电力系统中的电压和电流波形。

3. 信号处理：继电器会对监测到的电流和电压波形进行采样和处理，以获取相位信息。

4. 相位比较：继电器会将采样到的电流和电压波形进行相位比较，判断系统中的相位关系。

5. 断相保护：如果继电器检测到一个或多个相的电压或电流波形缺失，即断相情况，继电器会发出警报信号，并根据设定的动作逻辑，触发保护动作，例如断开相应的电路或发出报警信号。

6. 相序保护：如果继电器检测到电压和电流波形的相位关系与设定的正常相序不一致，即相序错误情况，继电器也会发出警报信号，并触发保护动作，以防止设备的不正常运行或事故的发生。

总结：xj3-g断相与相序保护继电器通过监测电力系统中的电压和电流波形，并对其相位关系进行判断，实现对断相和相序错误的保护。

一旦检测到断相或相序错误情况，继电器会发出警报信号，并触发相应的保护动作。

断相与相序保护器接线方法
相序爱护器接线不需要其他配件，上端三个接线点接三相电源的火线。

下端只有触点掌握，没有内部电源，需要外部电源，通常使用相序爱护器的触点掌握中间继电器的吸合，再通过中间继电器的触点掌握总电源接触器。

相序不对或断相，相序爱护器触点动作，中间继电器线圈动作，断开总电源接触器的掌握回路。

使整个设备的动力电源断开。

三相的断相与相序爱护继电器通常是与电机掌握电路一起应用的，参考附图：
1、断相与相序爱护继电器用途：断相爱护器是为了爱护电机，相序爱护器是为了相线之间调换位置转变相序。

2、断相爱护器又称电机断相爱护器或者电源源相爱护器，一般多用在三相电机电路上，假如缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路状况，就会自动切断电源，避开烧毁绕组，由于科技进展快速，断相爱护器的类型，有通过监测各路电压掌握通断的，有监测各路电流进行掌握的。

3、相序爱护继电器是一种智能型电源爱护器件，采纳微掌握器和数字处理技术，集电压显示、过欠压爱护、缺相爱护和相序爱护功能于一体，中文液晶显示，具有操作简便、体积小巧、牢靠性高等特点。

可广泛应用于各种相序爱护继电器系统，替代传统的相序继电器和过
欠压爱护器。

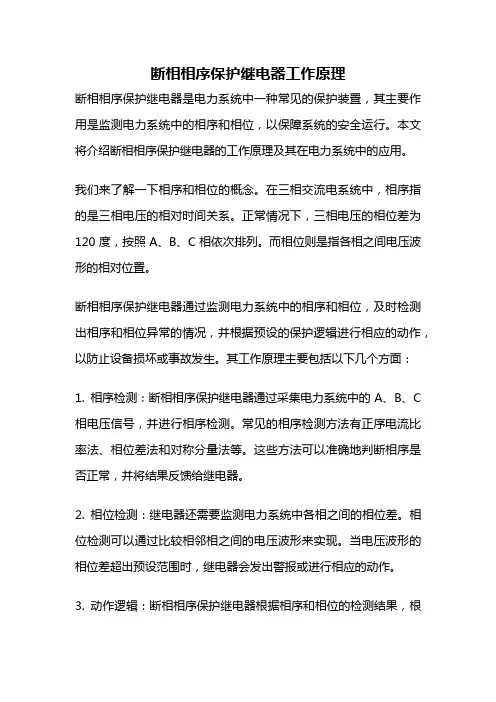

断相相序保护继电器工作原理断相相序保护继电器是电力系统中一种常见的保护装置，其主要作用是监测电力系统中的相序和相位，以保障系统的安全运行。

本文将介绍断相相序保护继电器的工作原理及其在电力系统中的应用。

我们来了解一下相序和相位的概念。

在三相交流电系统中，相序指的是三相电压的相对时间关系。

正常情况下，三相电压的相位差为120度，按照A、B、C相依次排列。

而相位则是指各相之间电压波形的相对位置。

断相相序保护继电器通过监测电力系统中的相序和相位，及时检测出相序和相位异常的情况，并根据预设的保护逻辑进行相应的动作，以防止设备损坏或事故发生。

其工作原理主要包括以下几个方面：1. 相序检测：断相相序保护继电器通过采集电力系统中的A、B、C 相电压信号，并进行相序检测。

常见的相序检测方法有正序电流比率法、相位差法和对称分量法等。

这些方法可以准确地判断相序是否正常，并将结果反馈给继电器。

2. 相位检测：继电器还需要监测电力系统中各相之间的相位差。

相位检测可以通过比较相邻相之间的电压波形来实现。

当电压波形的相位差超出预设范围时，继电器会发出警报或进行相应的动作。

3. 动作逻辑：断相相序保护继电器根据相序和相位的检测结果，根据预设的保护逻辑进行相应的动作。

例如，当相序异常时，继电器可以通过断开故障相的电源或触发其他保护装置来切断故障电路，以避免进一步损坏设备。

当相位差异常时，继电器可以通过调整设备的相位或触发补偿装置来恢复相位差到正常范围。

断相相序保护继电器在电力系统中具有重要的应用价值。

它可以保护变压器、发电机、电动机等重要设备免受相序和相位异常的影响。

例如，在三相电机中，相序异常可能导致电机逆转运行，进而引起设备的损坏。

而断相相序保护继电器可以及时检测到相序异常，并切断电机的电源，从而保护电机的安全运行。

断相相序保护继电器还可以应用于电力系统的自动化控制中。

通过与其他保护装置和控制装置的配合，可以实现对电力系统的远程监测和控制，提高系统的可靠性和稳定性。

断相与相序保护继电器工作原理
断相与相序保护继电器是一种电力系统保护设备，用于监测三相电源是否同时存在、是否相序正确，以避免电力系统中的故障和损坏。

断相与相序保护继电器的工作原理主要分为以下几个方面：
1. 监测电源是否同时存在
当三相电源中的任何一相断开时，电路中的电压和电流会发生变化。

断相保护继电器能够通过检测电路中的电压和电流信号，判断每一相的电源是否存在。

如果有任何一相出现了电源断开的情况，断相保护继电器会立即启动相应的保护动作，切断电路并避免系统中出现更严重的故障。

2. 监测电源相序是否正确
三相电源中，每个相之间的电压波形需要保持一定的关系。

如果其中任意两相的电压波形出现了倒置或旋转90度等情况，将会导致电路中出现电流过大、机器损坏等严重后果。

相序保护继电器能够通过检测不同相之间的电压差并比较它们的大小，来确定电源相序是否正确。

如果出现相序错误的情况，相序保护继电器会向电路发出信号，使电路立即切断，避免出现严重故障。

3. 应对系统中的故障
除了上述两种情况外，断相与相序保护继电器还能够识别其他类型的故障，如电流过载、短路等。

当出现这些故障时，断相与相序保护继电器会及时地向系统发出信号，切断电路并进行保护动作，保护电力系统的正常运行。

同时，它还能够记录系统中出现的故障信息，提供给工程师进行分析和修复。

总之，断相与相序保护继电器在电力系统中起着至关重要的作用，保护系统的正常运行及设备的安全性。

只有通过对其工作原理的深入理解，并对其进行正确的操作和维护，才能更好地确保电力系统的工作稳定和安全。

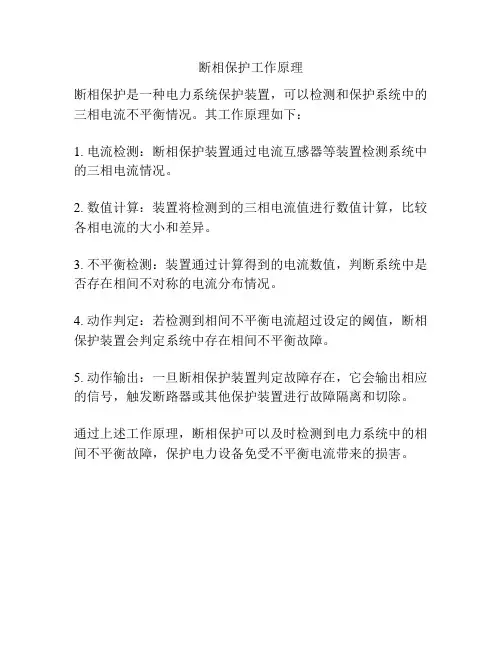

断相保护工作原理
断相保护是一种电力系统保护装置，可以检测和保护系统中的三相电流不平衡情况。

其工作原理如下：
1. 电流检测：断相保护装置通过电流互感器等装置检测系统中的三相电流情况。

2. 数值计算：装置将检测到的三相电流值进行数值计算，比较各相电流的大小和差异。

3. 不平衡检测：装置通过计算得到的电流数值，判断系统中是否存在相间不对称的电流分布情况。

4. 动作判定：若检测到相间不平衡电流超过设定的阈值，断相保护装置会判定系统中存在相间不平衡故障。

5. 动作输出：一旦断相保护装置判定故障存在，它会输出相应的信号，触发断路器或其他保护装置进行故障隔离和切除。

通过上述工作原理，断相保护可以及时检测到电力系统中的相间不平衡故障，保护电力设备免受不平衡电流带来的损害。

断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。

这种断相与相序保护继电器，内部安装三根相线的取样电路，特别是一些要求不可随便调相的行车或者机床正反转中。

这种结构的保护器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠，适用范围广，使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，当正常运行的三相电路中，任何一相熔断器开路或者是低压供电线路有断相时，内部的继电器受控于集成电路芯片输出信号，可以迅速的动作，控制交流接触器的线圈，将交流接触器的触头切断，这样就使主电路的3×380V电源没有电源到达被控制的负载电机上，从而达到交流接触器主触头动作,对负载进行断相保护。

其实，这种断相与相序保护继电器它是集成了相序保护，通过继电器来扩大控制交流接触器线圈的一种装置，出厂设计有状态指示灯，一般指示灯亮则说明它工作正常，如果指示灯不亮，则说明断相了或者说的相序出现问题了。

⚡断相保护接线时注意，一般交流电的三根相线分为L1、L2、L3，需要将它们分别接到断相与相序继电器的1、2、3接线端中，如果初次接线，它的指示灯不亮，可以将三相电源端之间任意一相对调一下即可，当接线正确，指示灯常亮。

如果正常使用时，出现断相或者是有一相的线电压< 85%的问题时，保护器是要可靠动作的，动作时间< 2 s。

这种相序保护器还可以鉴别三相电压不平衡，如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间< 2s。

这种断相与相序继电器的输出有5、6、7、8四个接线端子，5、6为一组常开触点，7、8为一组常闭触点，一般都使用5、6接线端子为控制交流接触器的线圈用，而它的7、8一般作为故障报警的喇叭控制使用，只是一种提示音给人们的提示。

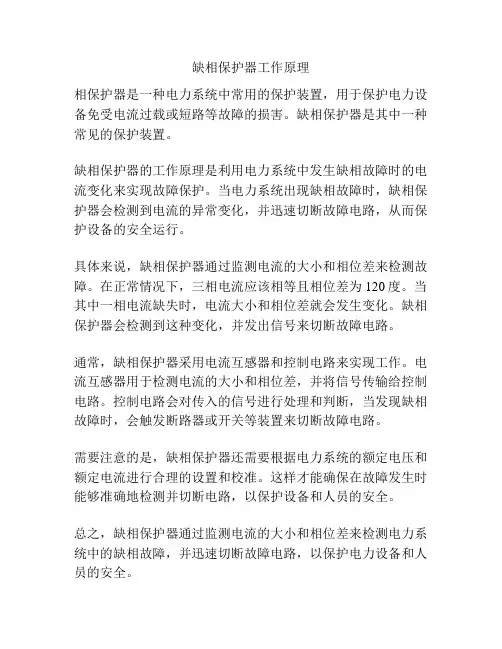

缺相保护器工作原理
相保护器是一种电力系统中常用的保护装置，用于保护电力设备免受电流过载或短路等故障的损害。

缺相保护器是其中一种常见的保护装置。

缺相保护器的工作原理是利用电力系统中发生缺相故障时的电流变化来实现故障保护。

当电力系统出现缺相故障时，缺相保护器会检测到电流的异常变化，并迅速切断故障电路，从而保护设备的安全运行。

具体来说，缺相保护器通过监测电流的大小和相位差来检测故障。

在正常情况下，三相电流应该相等且相位差为120度。

当其中一相电流缺失时，电流大小和相位差就会发生变化。

缺相保护器会检测到这种变化，并发出信号来切断故障电路。

通常，缺相保护器采用电流互感器和控制电路来实现工作。

电流互感器用于检测电流的大小和相位差，并将信号传输给控制电路。

控制电路会对传入的信号进行处理和判断，当发现缺相故障时，会触发断路器或开关等装置来切断故障电路。

需要注意的是，缺相保护器还需要根据电力系统的额定电压和额定电流进行合理的设置和校准。

这样才能确保在故障发生时能够准确地检测并切断电路，以保护设备和人员的安全。

总之，缺相保护器通过监测电流的大小和相位差来检测电力系统中的缺相故障，并迅速切断故障电路，以保护电力设备和人员的安全。

高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示
，保证全球通用（不能使用于变频器输出回路）。

使断相与相序继电器的规格大为减少，高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、
相序保护器原理图
相序监测：当断相与相序继电器通电时，如果相序正确并且所有三相带电，继电器吸合。

过欠压保护器原理
过欠压保护器原理图
A：“过压”字符闪烁B：“过压”字符长亮C/D：“欠压”字符闪烁E：“欠压”字符长亮
过压和欠压检测：在正常工作条件下，断相与相序继电器通电，如果三个线电压中其中有一个线电压超出监测范围，输出继电器延时释放，显示过压或欠压故障信息。

延时期间，故障信息闪烁；输出继电器释放后，故障信息长亮。

当电压返回额定值，继电器根据滞后值10V重新吸合并且过压或欠压故障信息消失。

设置按键可以进0.1s到25s的可延时调整。

为了检测过压或欠压的持续时间必须大于测量周期(80ms)。

缺相保护器原理
缺相保护器原理图
缺相检测：当缺相故障时，继电器断电。

正常工作（无故障）时继电器吸合。

当缺相时立即断电。

电压不平衡保护器原理图
A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮
不平衡检测：在正常工作条件下，输出继电器吸合。

当出现不平衡故障时，经过设定的延时动作时间。
