有载分接开关检修规程

有载分接开关检修及无载分接开关的检修工艺规程6.7.1检查开关各部件是否齐全完整。

6.7.2分接开关转动手柄应有护罩，手柄处法兰密封良好，不得渗漏油。

手柄及传动部分各销轴应牢固，其转动应灵活无卡涩现象，手柄指示清楚正确与线圈调压范围一致，两极要有限位止钉。

6.7.3分接开关的绝缘筒应完整无损绝缘良好，其支架固定牢固，分接开关的露空时间应与芯体相同，如检修拆卸不能及时装复，应浸在合格变压器油中。

6.7.4各分接头绝缘良好，绑扎牢固，排列整齐，接头焊接良好，无开焊及过热现象。

6.7.5各定触柱、动触柱环表面应光滑无油垢，无氧化膜及灼伤痕迹，触柱表面镀银层不得有离层脱落现象。

6.7.6将分接开关转动至各位置，检查各动触环与动触柱的接触及弹簧状况，接触压力在 2.2-5kg/cm2内，接触面用0.02mm的塞尺检查应无间隙，两定触柱间接触电阻不大于500微欧，检查完后分接开关转回原运行位置。

6.7.7因检修拆下分接开关，一定要做好记号记录，装回后应测量电压比进行核对。

6.7.8结合予防性试验，每年进行一次分接开关转动检查，使分接开关在运行位置左右转动10-15 次，以便磨擦去附着在接触点上的油垢，氧化膜等，然后转至运行位置，并测量直流电阻合格为止。

6.7.9检查绝缘操作杆U 性拨叉是否接触良好，如有接触不良或放电痕迹应加装弹簧片，使其保持良好接触。

6.8 有载分接开关检修6.8.1有载分解开关的检修周期6.8.1.1随变压器检修进行相应大、小修。

6.8.1.2运行中切换开关或选择开关油室绝缘油，每 6 个月至 1 年或分接变换2000 至 4000 次，至少采样一次。

6.8.1.3分接开关新投运1～2 年或分接变换5000 次，切换开关或选择开关应吊芯检查一次。

6.8.1.4运行中分接开关累计分接变换次数达到所规定的检修周期分接变换次数限额后，应进行大修。

一般分接变换1～2 万次，或 3～ 5 年亦应吊芯检查。

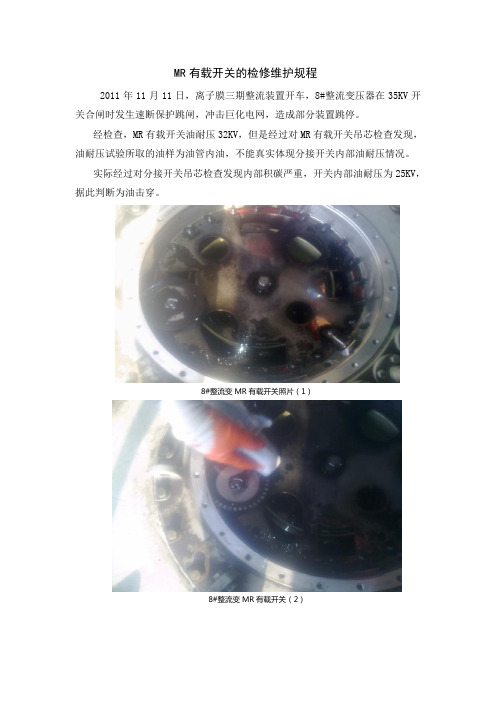

MR有载开关的检修维护规程2011年11月11日，离子膜三期整流装置开车，8#整流变压器在35KV开关合闸时发生速断保护跳闸，冲击巨化电网，造成部分装置跳停。

经检查，MR有载开关油耐压32KV，但是经过对MR有载开关吊芯检查发现，油耐压试验所取的油样为油管内油，不能真实体现分接开关内部油耐压情况。

实际经过对分接开关吊芯检查发现内部积碳严重，开关内部油耐压为25KV，据此判断为油击穿。

8#整流变MR有载开关照片（1）8#整流变MR有载开关（2）分接开关在切换操作过程中,主触头和过渡触头都会产生电弧,导致触头烧损形成触头断开时会产生电弧造成碳颗粒和油的碳化，影响油的使用寿命。

分接开关油的击穿电压对分接开关油的击穿电压的要求:--用于角接法和线端调压的有载分接开关：最低40 KV/2.5 mm*--用于中性点的有载分接开关：最低30 kV/2.5 mm*上述绝缘强度规定值是指油温20 ±5 °C。

切换开关油的碳化现象及碳累积程度取决于1、电弧能量(如切换时的电流等）2、操作次数12#整流变MR有载开关112#整流变MR有载开关2当切换开关油的碳化现象及碳累积程度发展到开关头盖的视窗无法看到档位显示时或达到规定的使用次数和年限时，必须对切换开关进行吊芯检查维护。

一、预先准备工作：1、足够新变压器油2、油泵3、起吊设备4、清洁用纱布、毛刷、记号笔5、油桶6、梯子7、塑料布8、普通工具(如扳手)及特别工具10 L型扳手1把卸下水平传动轴13 套筒扳手1把卸掉开关固定螺丝17 开口扳手1把卸掉开关头盖螺丝17 套筒扳手1把卸掉开关头盖螺丝二、切换开关吊芯步骤：１、吊芯前需要先记录切换开关每档直流电阻情况，以利对检修情况进行对比。

２、将开关切换至校准位置，切断电源。

注意：必须从１５档调到１４档，不可无油进行调档，否则会伤害切换开关。

３、放干开关的油应该在１５０升左右４、卸下水平传动轴在两端做好记号，并用布条水平绑住．５、卸掉开关头盖开盖前必须严格防止工作人员将口袋里外的异物掉落到切换开关内部，同时密切注意安装标志情况。

有载调压开关检修作业指导书1 目的为规范电力变压器有载调压开关检修的工作人员的作业程序，确保检修质量达到规定标准，结合广西电力系统多年来的有载调压开关检修经验，制定本作业指导书。

2 适用范围适用于电力变压器有载调压开关检修的过程指导。

3 规范性引用文件DL/408-91 电业安全工作规程DL/T574-95 有载调压开关检修导则ISO14001-1996环境管理体系规范及使用指南ISO9000-2000 质量管理体系基础和术语ISO9001-2000 质量管理体系要求GB/T 1-1—2000 标准化工作导则GB/T28001-2001 职业健康安全管理体系规范DL/T600-1996 电力标准编写的基本规定中电联技经[2002]12号文电力建设工程预算定额第三册电气设备安装工程（2002年版）4技术术语逐级分接变换：不管指令的发出方式如何，在一个指令发出之后，都只能可靠地完成一个分接变换。

连动：发出一个指令，失控地连续完成一个以上分接变换。

5安全措施5.1安全注意事项5.1.1 认真执行安全规程及工作票所列安全注意事项。

5.1.2 使用低压电源及直流时，做好防止短路及人身触电措施。

5.1.3 工作现场保持清洁，不准吸烟。

5.1.4 进入现场必须穿工作服、绝缘鞋、戴安全帽、高处作业必须系安全带。

5.1.5 严禁上下抛掷工、器具。

5.1.6 必要时采取防静电感应地措施。

5.1.7 起重工作应分工明确，专人指挥，并有统一信号。

5.1.8 起重前应先拆除影响起重工作的各种连接。

5.1.9 起吊时钢丝绳的夹角不应大于60度，否则应采用专用吊具或调整钢丝绳套。

5.1.10 起吊或降落速度应均匀，掌握好重心，防止倾斜。

5.1.11 吊车起重时，应检查支撑稳定性，注意起重臂伸张的角度、回转范围与邻近带电设备的安全距离，并设专人监护。

5.2 危险点及控制措施（见表1）表1 危险点及控制措施序号作业内容危险点控制措施制订依据一吊装有载调压开关作业人员从器身顶部掉下1）在器身顶部作业的人员必须使用安全带。

图9 2.2.1 级进机构
是由两个槽轮和一个拨槽件组成的级进传 动装置（图 10）。该装置每一分接变换操作时， 拨槽件半周旋转运动转换成一个不规则 72°或 小于 72°的级进运动。从而把分接选择器桥式 触头从一个接线端子移动到另一个接线端子 上，两只槽轮是交替间歇工作。
级进槽轮机构拨槽件传动轴上联结器与筒
本使用说明书适用于下列型号标准设计的 ZM 有载分接开关，它们都可带或不带转换选择 器：
三相 Y 接分接开关： ZMIII300，ZMIII500，ZMIII600 单相分接开关： ZMI301，ZMI501，ZMI601， ZMI800，ZMI1200，ZMI1500。 所有单相分接开关都可以按三相组 3×ZMI 提供，配置一台共用电动机构。特殊情况下，
图5 触头系统分为一部分，Y 结三相分接开关其 一部分动触头内部为星形联结，单相分接开关 其三部分动触头系统接成并联。 每一部份有两对主通断触头和两对过渡触 头，过渡触头与过渡电阻器相连，主通断触头 由铜钨合金制成，以提高触头电寿命，动触头 安装在绝缘材料压制成型的上下导盘的导槽 内，并由转换扇形件带动，还安装有一“羊角 形”并联主触头，保证开关长期运行接触良好， 静触头由灭弧室相互隔开，并置在一绝缘弧形 板上。 当切换机构动作时，动触头由转换扇形件控 制沿导盘的导槽作直线接触运动，与布置在弧 形板内壁的静触头之间按变换程序规定进行切 换动作。扇形件尾部装有一补偿弹簧，以保证 触头烧损后变换程序不乱。 （4）过渡电阻器 过渡电阻器是由具有高耐热性能的镍铬扁 丝绕成回旋形状，用陶土夹片相互隔开装在绝
注 意: 本说明书中的照片、图表等数据可能与交货的分接开关有某些差异。 这些图样仅供参考，我们保留更改权利，如有更改不另行通知。
2013 年 7 月

5.4.1.4 如系吊器身，应先紧固器身有关螺栓； 5.4.1.5 起吊变压器整体或钟罩(器身)时，钢丝绳应分别挂在专用起吊装置上，遇棱角处应放置衬垫； 起吊 100mm 左右时应停留检查悬挂及捆绑情况，确认可靠后再继续起吊； 5.4.1.6 起吊时钢丝绳的夹角不应大于 60°，否则应采用专用吊具或调整钢丝绳套；
5.4.1.7 起吊或落回钟罩(或器身)时，四角应系缆绳，由专人扶持，使其保持平稳； 5.4.1.8 起吊或降落速度应均匀，掌握好重心，防止倾斜； 5.4.1.9 起吊或落回钟罩(或器身)时，应使高、低压侧引线，分接开关支架与箱壁间保持一定的间隙， 防止碰伤器身；
5.4.1.10 当钟罩(或器身)因受条件限制，起吊后不能移动而需在空中停留时，应采取支撑等防止坠落 措施；
5.4.2.4 利用千斤顶升(或降)变压器时，应顶在油箱指定部位，以防变形；千斤顶应垂直放置；在千 斤顶的顶部与油箱接触处应垫以木板防止滑倒。
5.4.2.5 在使用千斤顶升(或降)变压器时，应随升(或降)随垫木方和木板，防止千斤顶失灵突然降落倾 倒；如在变压器两侧使用千斤顶时，不能两侧同时升(或降)，应分别轮流工作，注意变压器两侧高 度差不能太大，以防止变压器倾斜；荷重下的千斤顶不得长期负重，并应自始至终有专人照料。
中华人民共和国电力行业标准
电力变压器检修导则
DL/T 573-95 1 主题内容与适用范围 1.1 本导则适用于电压等级在 35~220kV 的国产油浸电力变压器、6kV 及以上厂用变压器和同类设备， 如消弧线圈、调压变压器、静补装置变压器、并(串)联电抗器等。 对国并进口的油浸电力变压器及同类设备可参照本导则并按制造厂的规定执行。 1.2 本导则适用于变压器标准项目大、小修和临时检修。不包括更换绕组和铁芯等非标准项目的检 修。 1.3 变压器及同类设备需贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修、修 必修好、讲究实效。 1.4 有载分接开关检修，按部颁 DL/T574-95《有载分接开关运行维修导则》执行。 1.5 各网、省局可根据本导则要求，结合本地区具体情况作补充规定。 2 引用标准 GB1094.1~1094.5-85 电力变压器 GB6451.1~6451.5-86 油浸式电力变压器技术参数和要求 GB7251-87 变压器油中溶解气体分析和判断导则 GBJ148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GB7665-87 变压器油 DL/T572-95 电力变压器运行规程 DL/T574-95 有载分接开关运行维修导则 3 检修周期及检修项目 3.1 检修周期 3.1.1 大修周期 3.1.1.1 一般在投入运行后的 5 年内和以后每间隔 10 年大修一次。

LTC7500－P1-CY01有载分接开关在线净油装置的运行1、正常状态下，在线滤油装置应设置为手动方式。

2、滤油机控制面板上有三个按钮，分别为：启动、复位、停止。

按程式选择键可选择两种种运行程式：手动、自动1）当选择手动运行时：按启动键，滤油机开始工作；按停止键，滤油机停止。

如不按停止键，滤油机运行2小时后自动停机。

2）当选择自动运行时，在有载开关切换时，滤油机将启动滤油，运行2小时后（出厂设置）滤油停止，直到下次有载开关切换时又再次启动虑油机工作。

3、时间整定方法：接通电源，液晶屏显示“RUN”状态，按“OK”显示：按“∧”或“∨”使PARAMETER闪烁，按“OK”使“T5、C2”闪烁，按“OK”使进入设置页面，再按“OK”可修改参数，按“＜”或“＞”使要修改的参数闪烁，按“∧”或“∨”调节所需时间，确定后按两次ESC退出。

4、发现在线净油装置超时工作不停机，压力指示异常等应及时切断净油装置电源开关；5、发现有异常的运转声或渗油频率大于3分钟1滴时，应立即切除滤油装置的电源将在线滤油装置退出运行，同时关闭进出油阀，并报缺陷处理。

6、滤油机在运行中采用手动投切方式。

7、每月进行一次手动启动滤油两小时，并列入月周期作业计划。

8、每次滤油工作将时间、人员详细记录在运行工作记录本内。

9、对运行中的在线滤油装置调整油位、更换滤芯或进行调试时，必须在工作开始前，检查有载瓦斯继电器是否有气体存在，如有明显积气时需放尽有载瓦斯继电器中气体后才能进行工作。

10、绝对不能在进出油口截止阀关闭时启动设备。

11、在线滤油装置投入运行时应短时退出有载瓦斯保护跳闸压板并将有载调压分接开关控制方式切换到“就地”，在线滤油装置滤油一个循环无异常后恢复。

12、当装置压差报警时，更换除杂质滤芯；当出水效果下降明显或压差报警时，更换除水滤芯。

13、故障处理有载调压分接开关在线滤油装置主要参数。

GB 11032 《交流无间隙金属氧化物避雷器》
GB/T 19519《标称电压高于1000V的交流架空线路用复合绝缘子――定义、试验方法及验收准则》
GB 50150《电气装置安装工程 电气设备交接试验标准》
GB 50233《110~500kV架空送电线路施工及验收规范》
DL/T 417《电力设备局部放电现场测量导则》
巡检、在线监测、例行试验等发现设备状态不良，或经受了不良工况，或受家族缺陷警示，或连续运行了较长时间，为进一步评估设备状态进行的试验。
13.7
带电检测Energized Test
在运行状态下，对设备状态量进行的现场检测。
13.8
初值InitialValue
指能够代表状态量原始值的试验值。初值可以是出厂值、交接试验值、早期试验值、设备核心部件或主体进行解体性检修之后的首次试验值等。初值差定义为：（当前测量值-初值）/初值 100%。
可延迟试验的条件
符合以下各项条件的设备，停电例行试验可以在基准周期的基础上延长1至3年：
a)巡检中未见可能危及该设备安全运行的任何异常；
b)带电检测（如有）显示设备状态良好；
c)上次例行试验与其前次例行（或交接）试验结果相比无明显差异；
d)没有任何可能危及设备安全运行的家族缺陷；
e)上次例行试验以来，没有经受严重的不良工况。
国家电网公司《十八项电网重大反事故措施（试行）》
《电力设备交接和预防性试验规程》
13定义和符号
下列定义和符号适用于本实施细则。
13.1
状态检修Condition-based Maintenance
状态检修是企业以安全、可靠性、环境、成本为基础，通过设备状态评价、风险评估，检修决策，达到运行安全可靠，检修成本合理的一种检修策略。

图5 2.2.3 转换选择器
转换选择器包括极性选择器和粗调 选择器。
极性选择器适用于正反调，它是一个 很简单而紧凑的装置，极性选择器中间静 触头也正是分接选择器的触头，其它两个 极性选择器静触头的绝缘杆连在分接选 择器的上下法兰的圆周上。粗调选择器适 用于粗细调，粗调选择器定触头板条设置 在两个悬臂上，此悬臂在上下法兰的支座 上。
ZVM 真空有载分接开关是埋入型， 带电阻过渡的组合式分接开关，它由切换 开关和分接选择器组成。
ZVM 真空有载分接开关技术性能符 合 GB10230.1-2007《分接开关 第 1 部分： 性能要求和试验方法》要求。符合 IEC60214-1：2003《分接开关 第 1 部分： 性能要求和试验方法》要求。
ZVM 有载分接开关筒式电位电阻安 装方式：
将筒式电位电阻移动至开关底部，用 标准件（随箱附件）将电位电阻固定在开 关分接选择器底座上。再将配好的三根导 线（随箱附件）分别一端连接选择开关每 相的中间档（如：10191/3W 中间档为 5 档，12231/3W 中间档为 6 档、14271/3W 中间档为 7 档、16311/3W 中间档为 8 档、 18351/3W 中间档为 9 档），另一端分别连 接筒式电位电阻器上的 U、V、W 端子。
1.2.2 周围空气温度不高于+40℃，不 低于-25℃。
1.2.3 安装平面与垂直平面的倾斜度 不超过 2%。
1.2.4 安装场所无严重尘埃及其它爆
1
炸性和腐蚀性气体。
1.3 基本参数 1.3.1 开关主要参数见附录 1、附录 2，
开关整体安装布置图见附录 3。 1.3.2 触头各单触点的接触电阻不大
3.2 验收和存放
产品收货时应按装箱清单验收；如果 发现有运输损坏，应拍下包装箱和被包装 货物损坏的照片保留证据，以便向责任方 索赔，维护您的权益。

变压器有载分接开关维护内容和要求变压器是电力系统中常用的设备，用于改变电能的电压等级，以便在输电和配电过程中实现功率传输和电源调整。

变压器有载分接开关作为其重要的维护部分，对其进行定期的维修和保养是确保变压器正常运行和延长其使用寿命的关键。

下面，我们将详细介绍变压器有载分接开关的维护内容和要求。

有载分接开关的维护主要包括以下几个方面：1.清洁：变压器有载分接开关处于室外环境中，会受到风沙和灰尘的侵蚀，应定期进行清洁工作，确保开关表面干净。

清洁时应注意使用适当的方法和清洁剂，以免对开关造成损伤。

2.检查：定期对变压器有载分接开关进行检查，包括检查开关机械部分的固定件是否松动、磨损等情况，检查开关触头和触头支架是否完好。

同时还要检查开关管路和连接线路是否有异常。

3.功能测试：定期进行有载分接开关的功能测试，包括检查开关的合闸、分闸、停合等操作是否正常，同时还需检查开关的信号灯和指示器是否正常工作。

4.维护润滑：有载分接开关涉及到机械部件的运动，因此要进行定期的润滑维护工作。

使用合适的润滑油或脂来润滑开关的机械部分，以减小摩擦和磨损，并防止其出现异常噪声和阻力。

5.检修维修：对于发现的故障和问题，及时进行检修和维修。

如发现开关固定件松动、磨损等情况，应及时紧固或更换。

对于开关触头和触头支架的损坏或老化，应及时更换。

对于信号灯和指示器不亮或损坏的情况，也应及时更换。

1.定期维护：根据实际使用情况制定变压器有载分接开关的定期维护计划，一般为每年至少维护一次。

大型变压器可能需要更频繁的维护。

对于使用环境较恶劣的设备，可以适当增加维护频率。

2.维护记录：对每次维护和检修进行详细记录，包括维护时间、维护内容、维护人员等信息。

这样可以及时了解设备的维护状况，为后续的维护工作提供参考。

3.设备保护：定期检查并确保变压器有载分接开关的防护装置完好可靠，如防雨罩、防尘罩等。

对于有铁艺罩的设备，还要注意防止其生锈和腐蚀。

有载分接开关的检修我省某企业220KV总降压变电站，主变为沈阳变压器厂生产的SFPSZ7 —120MVA/220KV三线圈有载调压电力变压器。

所配置的有载分接开关是从德国MR公司进口的MⅢ500型。

主变和有载分接开关从启动、投入运行至今已达规程规定吊芯检查年限。

但在无有关吊芯检查资料和请相关专家指导的情况下，我公司对该有载分接开关进行了吊芯检查。

有载分接开关经吊芯检查后所做试验合格，投网载荷运行一切正常。

2 吊芯及注意事项在准备工作就序以后，做有载开关的吊芯检修。

2.1停电及调档1）SFPSZ7 —120000/220主变从电网中退役，并转为检修状态。

2）将主变有载调压开关的切换开关调节在整定工作位置（1级位置）。

2.2分接开关吊芯1）关闭储油柜、变压器油箱和分接开关顶部所有的油管阀门，并做好记录。

2）开始放分接开关顶部的变压器油，油的水平面放至与变压器箱盖的水平面为止，松开顶盖上的排气溢油螺钉。

3）松开操动机构与分接开关顶部的水平传动轴，并作好标记及记录。

4）拆除分接开关顶盖的接地联结，松开顶盖的联结螺栓24—M10，W，S，17，注意带有锁紧垫圈卸除顶盖，不要损伤密封垫圈。

5）卸下位置显示器刻度盘（1-M5，W，S，8）注意各个垫圈不要受到损伤，并作好记录。

6）卸下转换开关装置的固定螺帽及弹簧垫圈（15-M8，W，S，13）。

7）小心从油箱中取出转换开关装置，取出后垂直放置在彩色塑料布上。

8）特别注意：a、不要碰坏吸油管和位置指示传动轴。

b、转换开关本体暴露在空气中的时间不得超过10小时，空气相对湿度不大于65%，否则应进行干燥处理。

3 分接开关检查3.1清洗1）转换开关油箱的清洗排放转换开关油箱内的污油，用合格的新变压器油冲洗油箱，必要时可用刷子洗去附着在绝缘筒内壁的炭粉，再次用合格新变压器油冲洗油箱，抽吸污油，清扫干净油箱。

注意清洗干净的转换开关油箱要用顶盖盖好。

2）转换开关的清洗分接开关本体吊出后，可用合格的变压器油进行冲洗，必要时可用刷子洗刷。

变压器有载分接开关原理及吊芯检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器有载分接开关原理与吊芯检修流程详解一、变压器有载分接开关原理有载分接开关是电力变压器中一个重要的组成部分，主要用于调整变压器的输出电压，以适应电网电压的变化。

中华人民共和国电力行业标准DL/T 574—95有载分接开关运行维修导则中华人民共和国电力工业部1995-06-29批准1995-11-01实施1主题内容与适用范围1.1本标准规定了变压器有载分接开关(以下简称分接开关)的安装投运与运行维修标准。

1.2本标准适用于额定电压为35～220kV电压等级的电力变压器用的国产电阻式油浸分接开关。

1.3电力系统各部门在进行分接开关安装调试、运行维修等方面的工作时应遵守本标准。

1.4进口及其它型号的分接开关应按制造厂规定，可参照本标准的有关条文。

2引用标准GB10230—88有载分接开关GB/T10584—89有载分接开关应用导则GB1094.1—85电力变压器第一部分：总则GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准SD325—89电力系统电压和无功电力技术导则(试行)DLT573—95电力变压器检修导则DLT572—95电力变压器运行规程3名词、术语3.1逐级分接变换不管指令的发出方式如何，在一个指令发出之后，都只能可靠地完成一个分接变换。

3.2连动发出一个指令，失控地连续完成一个以上分接变换。

4现场验收4.1安装验收4.1.1安装(检修)单位应按GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》和GB50150—91《电气装置安装工程电气设备交接试验标准》中有关部分及制造厂安装使用讲明书进行安装、检查和调试，并向使用部门进行技术交底。

要紧现场验收项目应会同修试或运行部门共同进行。

4.1.2安装前的检查(1)分接开关规范应与设计要求相符，制造厂提供的各项技术资料应齐全。

(2)分接开关及其全部附件应齐全，无锈蚀及机械损坏。

(3)分接开关应有过压力爱护装置并应符合GB10230—88《有载分接开关》中有关规定。

(4)分接开关的油流操纵继电器能够用气体继电器替代，但必须是挡板式结构，并通过校验，其管径尺寸应符合要求。

固定 切换 开关芯 螺母 ，使 有载分 接开 关油 室与 中 间法 兰 分 离 。
１ ． ３ 芯 体 及 油 室检 修
４ ５ ± ３ ｍｓ ， 且三相同时切换时间值偏差不应太大。 １ ． ７ 静 置 、排 气 在 有载 分接 开关 吊芯 检修完 成并 开展 相应 试 验后 ，应 将 有 载 分 接 开 关 静 置 ２ ４小 时 并 对 有 载 分 接 开 关 瓦 斯 继 电 器 、本 体 油 室 排 气 孔 进 行 反 复排 气 ，直 至瓦斯 继 电器 、本体油 室 内部无 气 体 ，均 匀 充 满 绝 缘 油 。
第 ４ ４卷
２ ０ １ ６年 １ ２月
云
南
电
力
技
术
Ｖｏ １ ． ４ ４ Ｎｏ ． 增 刊
Ｄｇ ｏ ． ２ ０ｌ ６
Ｙ ＵＮＮＡＮ ＥＬＥＣＴＲＩ Ｃ ＰＯＷ ＥＲ
有 载 分 接 开 关 吊 芯 检 修 及 常 见 故 障 浅 析
伍 鸿 飞
（ 云南电 网有 限责任 公 司普 洱供 电局 ，云南 普 洱 ６ ６ ５ ０ ０ ０） 摘 要 ：介 绍对有载 分接 开关运行 可靠性的要 求，提 出加 强有 载分接开 关的设备全 生命 周期管理的 方法。 关键词 ：有载 分接 开关 ，运行 可靠性 ，设备 全生命周期 管理
展 芯 体 复 装 工 作 。 在 复 装 之 前 需 检 查 切 换 开 关 源自（ 下转 第１ １ ５ 页）
１ ０ ９
第４ ４卷
励磁 系统 低 励 限制参 数 校核
国家 发 展和 改 革 委员 会 ， ２ ０ ０ ７ ．
２ ０ １ ６年增 刊
身 考 验 的就 是 机 组 无 功 进 相 能 力 ，制 造 工 艺 及

D L T574—95有载分接开关运行维修导则中华人民共和国电力行业标准有载分接开关运行维修导则DL/T574—95 中华人民共和国电力工业部1995-06-29批准1995-11-01实施1主题内容与适用范围1.1本标准规定了变压器有载分接开关(以下简称分接开关)的安装投运与运行维修标准。

1.2本标准适用于额定电压为35～220kV电压等级的电力变压器用的国产电阻式油浸分接开关。

1.3电力系统各部门在进行分接开关安装调试、运行维修等方面的工作时应遵守本标准。

1.4进口及其它型号的分接开关应按制造厂规定，可参照本标准的有关条文。

2引用标准GB10230—88有载分接开关GB/T10584—89有载分接开关应用导则GB1094.1—85电力变压器第一部分：总则GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准SD325—89电力系统电压和无功电力技术导则(试行)DL/T573—95电力变压器检修导则DL/T572—95电力变压器运行规程3名词、术语3.1逐级分接变换不管指令的发出方式如何，在一个指令发出之后，都只能可靠地完成一个分接变换。

3.2连动发出一个指令，失控地连续完成一个以上分接变换。

4现场验收4.1安装验收4.1.1安装(检修)单位应按GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》和GB50150—91《电气装置安装工程电气设备交接试验标准》中有关部分及制造厂安装使用说明书进行安装、检查和调试，并向使用部门进行技术交底。

主要现场验收项目应会同修试或运行部门共同进行。

4.1.2安装前的检查(1)分接开关规范应与设计要求相符，制造厂提供的各项技术资料应齐全。

(2)分接开关及其全部附件应齐全，无锈蚀及机械损坏。

(3)分接开关应有过压力保护装置并应符合GB10230—88《有载分接开关》中有关规定。

××110KV变电站主变有载调压分接头开关的检修维护××年××月，根据××110KV变电站一号、二号主变的运行情况，结合《供电企业技术标准汇编检修标准》中相关规程规定，遵照公司领导的总体布置，公司对××110KV变电站一号、二号主变的有载调压分接头开关进行了吊芯大修。

一、分接开关维护周期1、有载调压变压器大、小修的同时，相应进行分接开关的大、小修。

2、运行中分接开关油室内的绝缘油，每6个月至1年或分接变换2000至4000次，至少采油样1次。

3、分接开关新投运1～2年或分接变换5000次，切换开关或选择开关应吊芯检查一次。

4、运行中的分接开关，每1～2年或分接变换5000～10000次或油击穿电压低于25KV时，应开盖清洗换油或滤油1次。

5、运行中分接开关累计分接变换次数达到所规定的检修周期分接变换次数限额后，应进行大修。

如无明确规定，一般分接变换1～2万次或3～5年亦应吊芯检查。

6、运行中的分接开关，每年结合变压器小修，操作3个循环分接变换。

二、检修前的准备1、根据运行、维护和试验中发现的缺陷及检修性质，明确检修项目、工艺要求和质量标准。

2、根据检修要求准备必要的工器具、仪器设备、材料备品和专用工具。

3、分闸变压器，并将所有端子接地，调整分接开工作位置，操作到出厂的整定位置。

三、检修前的检查、测试及其它事项1、根据检修目的，检查有关部位，查看有关缺陷情况，测量必要的数据并进对比、分析。

2、检查各部位的密封及渗、漏油情况，并作好记录。

3、进行手动和电动分接变换操作，检查各部分动作的正确性。

4、记录分接位置，建议调整至整定工作位置。

四、分接开关的检修项目1、分接开关大修项目：⑴、分接开关芯体吊芯检查、维护及调试。

⑵、分接开关油室的清洗、检漏与维护。

⑶、驱动机构检查、清扫、加油与维护。

⑷、储油柜及其附件的检查及维护。

与分接开关所配的电动操作机构驱动分接开关连续完成一个以上分接变换操作。
注：当电动操作出现失控的连动现象，称滑档。
[来源：GB/T574-2021,3.2]
3.10
顺序开关 cam switches
由单片机或凸轮控制分、合顺序的一组微动开关组，用以实现电动操作机构的旋转方向保护与逐级控制。
[来源：DL/T 574--2021，3.3]
[来源：GB/T 10230.1-2019，3.2]
3.3
真空型有载分接开关 vacuum type on-load tap-changer
触头通断负载与环流的电弧发生在真空断路器（真空管）中的有载分接开关，且自身放置在如液体或气体的不同介质中。
[来源：GB/T 10230.1-2019,3.3]
本文件由电力行业电力变压器标准化技术委员会（DL/TC 02）归口。
本文件起草单位：。
本文件主要起草人：。
本文件为首次发布。
本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市宣武区白广路二条1号，100761）。
换流变压器用有载分接开关运行检修导则
1
本文件规定了换流变压器用有载分接开关的现场安装、调试、验收、运行和检修要求。
[来源：GB/T 10230.1-2019,3.6]
3.6
极性选择器
把分接绕组的一端或另一端接到主绕组上的一种转换选择器。
[来源：GB/T 10230.1-2019,3.11]
3.7
过渡电阻transitionresistor
有一个或几个元件组成的电阻器，用以把使用中的分接头和与其相邻的将要使用的分接头桥接起来，使负载从一个分接移动另一个分接而不切断负载电流或不使负载电流有明显的变化。同时，也在两个分接头均被使用的期间内限制其上的循环电流。

变压器有载分接开关检修规程1目的：为了保证有载分接开关的检修质量，确保有载分接开关的安全运行制定本规程。

2范围：本规程适用于额定电压为35—220KV电压等级的电力变压器用的国产电阻式油浸分接开关。

3概述及术语3．1概述分接开关大修的项目有分接开关的芯体、油室、驱动机构、储油柜及其附件、油路控制继电器、自动控制装置、电动机构及附件电气控制回路等的检查、维修与调试。

3．2术语无4人员资质和职责4．1人员资质参加工作人员必须是从事变电检修人员，且具备上岗资格。

4．2职责4．2．1工作负责人4．2．1．1负责本班开工前的安全措施，技术措施的检查与落实。

4．2．1．2负责组织，指挥本班作业人员按照分工在检修工作中安全作业，保证质量。

4．2．1．3负责检查现场情况，及时纠正违章行为。

4．2．2．工作人员4．2．2．1认真执行《电业安全工作规程》和《有载分接开关运行维修导则》的要求。

4．2．2．2严肃工艺纪律，完成检修负责人分配的任务，并对自己的检修质量负责。

5工艺和作业程序及标准5．1本规程执行《有载分接开关运行维修导则》的要求。

5．2作业程序5．2．1根据运行情况确定检修重点项目；5．2．2制定组织，技术，安全“三大措施”；5．2．3备齐工具，材料备品备件及测试仪器；5．2．4准备大修工序卡，说明书及有关材料；5．2．5负责人办理工作票开工手续；5．2．6检修人员按下列程序进行作业：5．2．6．1检修前的检查、测试及其他事项：1）根据检修目的，检查有关部位，查看有关缺陷情况，测量必要的数据并进行分析；2）检查各部分密封及渗、漏油情况，并做好记录；3）进行手动和电动分接变换操作，检查各部分动作的正确性；4）记录分接位置，建议调整至工作位置；5．2．6．2分接开关电动机构的维护：1）检查机构箱密封与防尘情况；2）检查电气控制回路各接点接触是否良好；3）检查机械传动部位连接是否良好，是否有适量的润滑油；4）使用500—1000V兆欧表测量电气回路绝缘电阻值；5）刹车电磁铁的刹车皮应保持干燥，不可涂油；6）检查加热器是否良好；5．2．6．3吊芯维修切换开关：1）放尽分接开关油室及其储油柜内的绝缘油，关闭分接开关头部所有油阀门，抽去油室内绝缘油，打开顶盖，按说明书的视图要求，拧出螺钉；2）小心吊出切换开关本体（建议在整定工作位置进行）并逐项进行如下检查与维修；3）清洗切换开关油室与芯体：排尽污油，用合格绝缘油冲洗，清除内壁与芯体上的游离碳，再次用合格绝缘油进行冲洗；4）切换开关的检查与维修：a．检查各紧固件是否松动；b．检查快速机构的主弹簧、复位弹簧、爪卡是否变形或断裂；c．检查各触头编织软连接线有无断股；d．检查切换开关动、静触头的烧损程度；e．检查过渡电阻是否有断列，同时测量直流电阻，其阻值与产品出厂铭牌数据相比，其偏差值不大于正负1%；f．测量每相单、双数与中性引出点间的回路电阻，其阻值应符合要求；g.测量切换动、静触头的动作顺序应符合产品技术要求；5）切换开关解体检查、清洗、维修与更换零部件，然后测试动作顺序与测量接触电阻，合格后置于起始工作位置。
