谈电力变压器有载分接开关检修与维护

姓名：XXX 部门：XXX 日期：XXX第 2 页 共 5 页有载分接开关检修维护故障处理有载分接开关是电力系统中用来调节电压和无功的重要设备，也是电力变压器的重要组件之一。

据统计，国内有载分接开关的故障占变压器故障的15%以上，因此，了解有载分接开关在实际运行中的异常缺陷，对发生过的事故原因进行分析，有助于提高电力系统运行的可靠性。

到2001年1月为止，唐山供电公司所使用过的有载分接开关有以下几种：(1)由沈阳变压器厂，保定变压器厂等变压器厂家生产的SYxZ 系列有载开关；(2)德国MR 公司生产的M 型以及遵义长征、上海华明厂生产的ZY1A 型、CM型一类有载分接开关；(3)上海华明厂生产的V型开关；(4)波兰分接开关。

1有载调压变压器结构和原理有载开关一般是由切换开关和选择开关组成的，选择开关不用来切断电弧，切换过程是通过传动轴由调压机构电机传动完成的。

2设备缺陷及处理2.1有载分接开关油室渗油开关油室中的油是与变压器本体中的油隔绝的，有载分接开关在运行中切换时，会有电弧产生，在油中生成乙炔等可燃性气体。

如果有载分接开关与变压器本体不严，出现内渗，就会使这些气体进入变压器油中，污染变压器油，影响色谱分析。

丰东2号主变，有载分接开关大修前存在严重的内渗，更换密封胶垫后，仍然存在严重内渗。

在变压器大修期间，发现由于工艺问题，偏心法兰尺寸不准确，造成密封垫压力不够，重新加工偏心法兰后，合理安装，运行至今无内渗。

无独有偶，在2000年缸窑2号主变有载分接开关吊检时也发现同样的问题，总结丰东2号主变处理经验，可以为将来处理缸窑2号主变内渗问题提供积极可靠的工作方案。

2.2内部零件松动造成的异常和故障有载分接开关内部零件在频繁的切换操作中，如果松动和脱落，会造成有载分接开关故障。

2000年6月20日，在迁安2号主变试验过程中发现固定螺栓松动、脱落。

由于是在停电试验状态，未发生异常和故障。

在有载分接开关检修维护中，检查和紧固所有零件，防止零件松动是一项重要的工作。

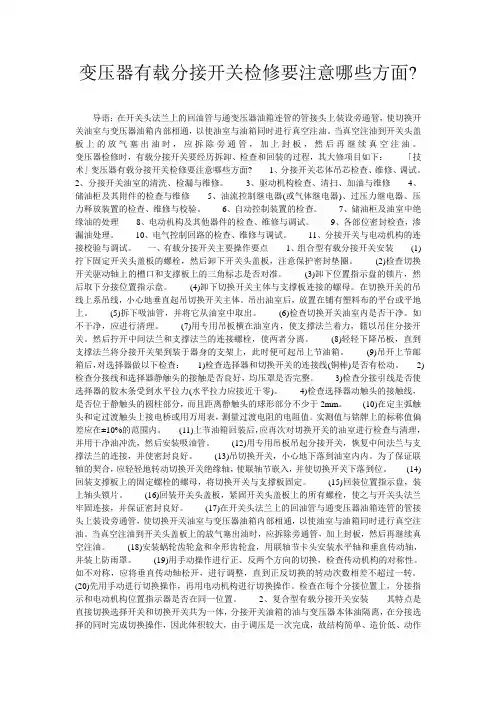

变压器有载分接开关检修要注意哪些方面?导语：在开关头法兰上的回油管与通变压器油箱连管的管接头上装设旁通管，使切换开关油室与变压器油箱内部相通，以使油室与油箱同时进行真空注油。

当真空注油到开关头盖板上的放气塞出油时，应拆除旁通管，加上封板，然后再继续真空注油。

变压器检修时，有载分接开关要经历拆卸、检查和回装的过程，其大修项目如下：「技术」变压器有载分接开关检修要注意哪些方面?1、分接开关芯体吊芯检查、维修、调试。

2、分接开关油室的清洗、检漏与维修。

3、驱动机构检查、清扫、加油与维修4、储油柜及其附件的检查与维修5、油流控制继电器(或气体继电器)、过压力继电器、压力释放装置的检查、维修与校验。

6、自动控制装置的检查。

7、储油柜及油室中绝缘油的处理8、电动机构及其他器件的检查、维修与调试。

9、各部位密封检查，渗漏油处理。

10、电气控制回路的检查、维修与调试。

11、分接开关与电动机构的连接校验与调试。

一、有载分接开关主要操作要点1、组合型有载分接开关安装(1)拧下固定开关头盖板的螺栓，然后卸下开关头盖板，注意保护密封垫圈。

(2)检查切换开关驱动轴上的槽口和支撑板上的三角标志是否对准。

(3)卸下位置指示盘的锁片，然后取下分接位置指示盘。

(4)卸下切换开关主体与支撑板连接的螺母。

在切换开关的吊线上系吊线，小心地垂直起吊切换开关主体。

吊出油室后，放置在铺有塑料布的平台或平地上。

(5)拆下吸油管，并将它从油室中取出。

(6)检查切换开关油室内是否干净。

如不干净，应进行清理。

(7)用专用吊板横在油室内，使支撑法兰着力，籍以吊住分接开关。

然后拧开中间法兰和支撑法兰的连接螺栓，使两者分离。

(8)轻轻下降吊板，直到支撑法兰将分接开关架到装于器身的支架上，此时便可起吊上节油箱。

(9)吊开上节邮箱后，对选择器做以下检查：1)检查选择器和切换开关的连接线(铜棒)是否有松动。

2)检查分接线和选择器静触头的接触是否良好，均压罩是否完整。

有载调压变压器分接开关常见故障与运行维护的分析【摘要】随着电网规模的扩大和对电压质量要求的提高，有载调压变压器已经得到越来越广泛的应用。

有载调压分接开关是有载调压变压器的主要部件，在电能质量的要求下，其频繁的操作使其发生故障的概率大为提高。

本文结合某集控中心所受控的无人值班变电站在运行维护中所遇见的变压器有载调压开关故障现象及其处理进行了分析，并提出了运行维护注意事项，为检修、运行人员提供参考和借鉴。

【关键词】有载调压分接开关；有载调压变压器；运行维护；故障1 有载调压分接开关工作原理随着用户对电力公司提供的电能质量要求越来越高，电压、频率、波形的变化范围更加受到严格控制。

有载调压是在变压器带电运行情况下，采用电动或手动方式变换分接头位置，改变一次绕组的匝数进行分级调压。

相关文献中都提出了有载调压变压器等值电路图，下面结合图1分析有载调压分接开关工作原理。

2.1 分接开关滑挡故障有载调压开关在变换分接头调压时按照逐级升挡或者减挡进行调压，滑挡故障是本应调整一个分接头却连续变换超过一个及以上分接变换。

滑挡故障出现时会造成电压质量下降，母线电压超过调度规定电压变化曲线范围以及造成变压器过励磁运行等故障。

分接开关滑挡故障出现的原因为顺序开关断开时间短或故障、交流接触器断电后的剩磁或油污造成的延时释放。

当出现滑挡故障时，运行人员应立即停止调压，切断电动操作机构电源，改为人工手动就地操作至要求挡位处。

处理滑挡故障应从检查交流接触器有无损坏及油污、顺序开关的动作顺序及其电气控制回路、以及更换带有滑挡保护的操动机构着手。

2.2 分接开关绝缘油内渗故障有载分接开关动作时会在各触头间产生一定的电弧，引起油室油质恶化，因此变压器本体和有载分接开关必须形成独立的绝缘油隔绝系统，当有载分接开关油室因密封不严时就会出现绝缘油内渗问题。

运行中当观察到有载分接开关储油柜油位与变压器本体储油柜油位处于同一水平线时应考虑是否为绝缘油内渗，变压器油定期检测时色谱分析中氢、乙炔和总炔含量超标时也应考虑绝缘油的内渗，并加以快速处理。

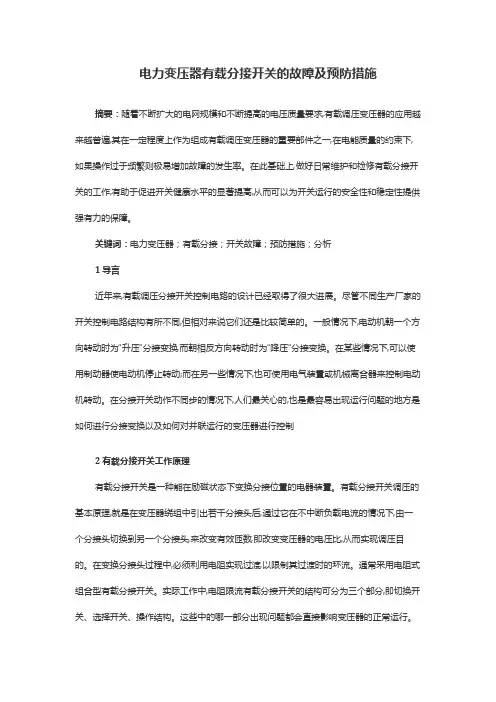

电力变压器有载分接开关的故障及预防措施摘要：随着不断扩大的电网规模和不断提高的电压质量要求,有载调压变压器的应用越来越普遍,其在一定程度上作为组成有载调压变压器的重要部件之一,在电能质量的约束下,如果操作过于频繁则极易增加故障的发生率。

在此基础上,做好日常维护和检修有载分接开关的工作,有助于促进开关健康水平的显著提高,从而可以为开关运行的安全性和稳定性提供强有力的保障。

关键词：电力变压器；有载分接；开关故障；预防措施；分析1导言近年来,有载调压分接开关控制电路的设计已经取得了很大进展。

尽管不同生产厂家的开关控制电路结构有所不同,但相对来说它们还是比较简单的。

一般情况下,电动机朝一个方向转动时为“升压”分接变换,而朝相反方向转动时为“降压”分接变换。

在某些情况下,可以使用制动器使电动机停止转动;而在另一些情况下,也可使用电气装置或机械离合器来控制电动机转动。

在分接开关动作不同步的情况下,人们最关心的,也是最容易出现运行问题的地方是如何进行分接变换以及如何对并联运行的变压器进行控制2有载分接开关工作原理有载分接开关是一种能在励磁状态下变换分接位置的电器装置。

有载分接开关调压的基本原理,就是在变压器绕组中引出若干分接头后,通过它在不中断负载电流的情况下,由一个分接头切换到另一个分接头,来改变有效匝数,即改变变压器的电压比,从而实现调压目的。

在变换分接头过程中,必须利用电阻实现过渡,以限制其过渡时的环流。

通常采用电阻式组合型有载分接开关。

实际工作中,电阻限流有载分接开关的结构可分为三个部分,即切换开关、选择开关、操作结构。

这些中的哪一部分出现问题都会直接影响变压器的正常运行。

3常见问题、测试方法及其预防措施3.1紧固件松脱或变形有载分接开关的分接头变化是由快速机构通过储能释放的方式驱动动静触头的闭合。

这一过程中的猛烈撞击会使整个开关产生振动。

某些设计上的不合理（如应力过于集中）、使用了不合规的紧固件或者安装工艺不到位（止退垫片未翘起锁死）就会在机械振动下开始松动、变形甚至脱落。

变压器有载分接开关检查,维修,调试关键点总结,痛点分析
变压器有载分接开关是用来调节变压器的输出电压的关键部件，对于变压器的检查、维修和调试需要注意以下关键点和痛点分析：
1. 检查：
- 检查开关的外观是否有明显的损坏或异常，如烧焦、破裂等；
- 检查开关接点是否干净，无腐蚀或氧化；
- 检查开关的连接线是否牢固；
- 检查开关的控制回路是否正常；
- 检查开关的继电器和保护装置是否正常工作。

2. 维修：
- 首先断开电源，确保安全；
- 清洁开关接点，使用温和的清洁剂去除腐蚀或氧化；
- 检查并更换破损的继电器、保护装置等部件；
- 调整开关的工作机构，使其动作灵活顺畅；
- 更换损坏的连接线或电缆。

3. 调试：
- 加电前仔细检查开关及其连接线是否正确无误；
- 打开开关前确保配电系统的各项参数符合要求；
- 逐步增加负载并监测变压器的输出电压、电流等参数；
- 调整开关的分接位置，观察输出电压的变化；
- 根据实际需求，调整开关的分接位置，以达到所需的电压输出。

痛点分析：
- 开关接点老化、腐蚀严重，导致接触不良，造成电流异常、电压不稳定等问题；
- 开关控制回路故障，无法实现对开关的控制；
- 继电器、保护装置损坏，不能准确实施保护功能；
- 连接线接触不良，影响电能传输效率；
- 开关工作机构卡滞、损坏，无法准确控制分接位置。

在检查、维修和调试过程中，需要严格按照相关电力安全操作规程进行操作，确保人身安全和设备正常运行。

110kv—220kv电力变压器M型有载调压开关检修及维护自引入有载调压技术，近几十年来变压器的有载分接开关在国内得到了广泛的应用。

有载开关是变压器中唯一存在运动的部件，也是调压变压器的主要部件，它的制造质量、运行维护及检修水平直接关系到有载调压变压器的安全。

标签：电力变压器；M型有载调压；检修；维护随着社会现代化进程的不断推进，刚性用电需求的快速增长使得电网发展成为必须。

而输变电装置的核心设备电力变压器投入电网运行也在呈几何数据增长。

变压器在电网运行中发挥着至关重要的作用。

为了使由于负荷变化及系统波动（谐波扰动和无功投毋引发的电压变化迅速恢复到额定值，同时又要保证供电的连续性，故而采用有载调压成为必要的手段。

1 M型有载开关的基本情况根据电网电压等级和重要程度，220 kV以上变压器通常采用进口德国MR 公司或瑞典ABB公司产品。

主要原因是这些老牌产品技术性能稳定，更在于其开关触头材料对燃弧和接触磨损的耐受力要优于国产材料。

近些年来，随着国际技术交流的日益广泛，国产有载开关的技术性能及材料性能也大幅提高，220 kV 己开始选用，而110 kV A及以下电压等级的变压器有载调压开关基本以国产产品为主。

110 kV A及以上电压等级的变压器选用的有载调压开关主要为组合型（M 型）有载调压开关。

组合式（M型）有载分接开关由分接选择器和切换开关2部分组成。

M型有载开关承担着负载电流转换的任务，很显然它是有载开关的中心环节，有载调压的可靠性极大程度取决于切换开关是否可靠。

随着技术的不断进步，为了延长开关的检修周期和增加运行可靠性，先是改造增加了有载开关在线滤油装置，随后油浸式真空有载分接开关试制成功并投入运行。

油浸式真空有载分接开关在原油浸式有载分接开关的基础上进行了革命性创新，油室内采用真空泡灭弧，彻底改变了开关油室内绝缘油因触头拉弧体碳化造成油绝缘性能下降的可能，使开关向免维护迈出了坚实的一步。

2 M型有载开关的运行、维护和检修。

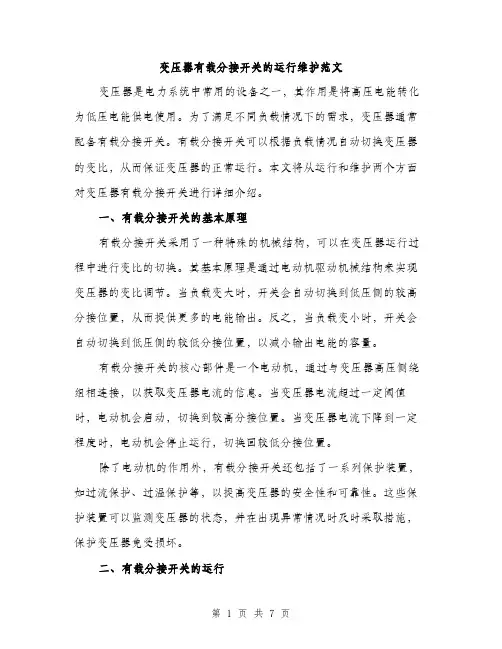

变压器有载分接开关的运行维护范文变压器是电力系统中常用的设备之一，其作用是将高压电能转化为低压电能供电使用。

为了满足不同负载情况下的需求，变压器通常配备有载分接开关。

有载分接开关可以根据负载情况自动切换变压器的变比，从而保证变压器的正常运行。

本文将从运行和维护两个方面对变压器有载分接开关进行详细介绍。

一、有载分接开关的基本原理有载分接开关采用了一种特殊的机械结构，可以在变压器运行过程中进行变比的切换。

其基本原理是通过电动机驱动机械结构来实现变压器的变比调节。

当负载变大时，开关会自动切换到低压侧的较高分接位置，从而提供更多的电能输出。

反之，当负载变小时，开关会自动切换到低压侧的较低分接位置，以减小输出电能的容量。

有载分接开关的核心部件是一个电动机，通过与变压器高压侧绕组相连接，以获取变压器电流的信息。

当变压器电流超过一定阈值时，电动机会启动，切换到较高分接位置。

当变压器电流下降到一定程度时，电动机会停止运行，切换回较低分接位置。

除了电动机的作用外，有载分接开关还包括了一系列保护装置，如过流保护、过温保护等，以提高变压器的安全性和可靠性。

这些保护装置可以监测变压器的状态，并在出现异常情况时及时采取措施，保护变压器免受损坏。

二、有载分接开关的运行1. 运行前准备工作在启动有载分接开关之前，需要进行一些准备工作，以确保其正常运行。

首先，需要检查变压器和有载分接开关的绝缘状态是否良好。

可以通过绝缘电阻测试仪进行检测，确保绝缘电阻值满足要求。

其次，需要检查有载分接开关的电动机和保护装置是否正常工作。

可以通过手动操作电动机，观察开关的切换情况，并检查保护装置的报警和断开功能是否正常。

最后，还需要检查开关各个部件的连接状态是否牢固。

包括检查接线端子的紧固情况、铜排的接触是否良好等。

2. 运行过程中的注意事项在变压器运行过程中，有载分接开关的运行也需要注意一些事项，以确保其正常工作。

首先，需要定期检查有载分接开关的工作状态。

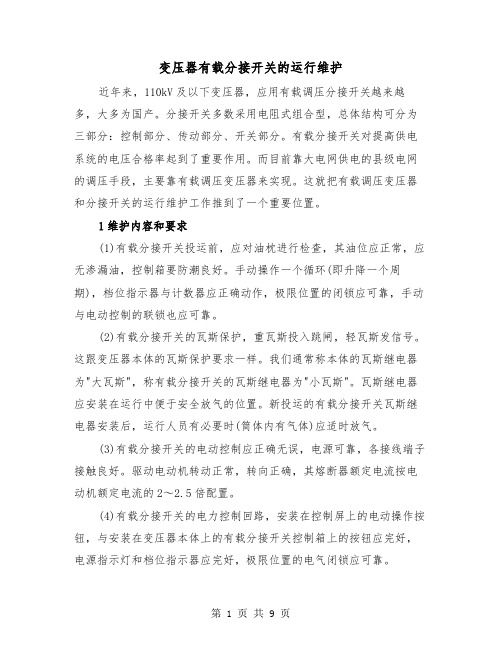

变压器有载分接开关的运行维护近年来，110kV及以下变压器，应用有载调压分接开关越来越多，大多为国产。

分接开关多数采用电阻式组合型，总体结构可分为三部分：控制部分、传动部分、开关部分。

有载分接开关对提高供电系统的电压合格率起到了重要作用。

而目前靠大电网供电的县级电网的调压手段，主要靠有载调压变压器来实现。

这就把有载调压变压器和分接开关的运行维护工作推到了一个重要位置。

1维护内容和要求(1)有载分接开关投运前，应对油枕进行检查，其油位应正常，应无渗漏油，控制箱要防潮良好。

手动操作一个循环(即升降一个周期)，档位指示器与计数器应正确动作，极限位置的闭锁应可靠，手动与电动控制的联锁也应可靠。

(2)有载分接开关的瓦斯保护，重瓦斯投入跳闸，轻瓦斯发信号。

这跟变压器本体的瓦斯保护要求一样。

我们通常称本体的瓦斯继电器为"大瓦斯"，称有载分接开关的瓦斯继电器为"小瓦斯"。

瓦斯继电器应安装在运行中便于安全放气的位置。

新投运的有载分接开关瓦斯继电器安装后，运行人员有必要时(筒体内有气体)应适时放气。

(3)有载分接开关的电动控制应正确无误，电源可靠，各接线端子接触良好。

驱动电动机转动正常，转向正确，其熔断器额定电流按电动机额定电流的2～2.5倍配置。

(4)有载分接开关的电力控制回路，安装在控制屏上的电动操作按钮，与安装在变压器本体上的有载分接开关控制箱上的按钮应完好，电源指示灯和档位指示器应完好，极限位置的电气闭锁应可靠。

(5)有载分接开关的电动控制回路应设置电流闭锁装置，其整定值为主变压器额定电流的1.2倍，电流继电器返回系数大于或等于0.9。

当采用自动调压时，主变控制屏上必须有动作记数器，自动电压调节器的电压互感器二次断线闭锁应正确可靠。

(6)新装或大修后有载分接开关，应在变压器空载运行时，在主控制室用远方电动操作按钮及在变压器现场的手动设备，试操作一个循环，档位和电压等各项指示正确，极限位置的电气闭锁可靠，方可调至调度要求的分接档位以带负荷运行，并加强监视。

浅论电力变压器有载分接开关维护检查摘要：在电力系统中有载调压变压器有着重要的作用，它不仅能稳定负荷中心电压，而且也是联络电网、调整负载潮流、改善无功分配等不可缺少的重要设备。

关键词：调压变压器、开关、防范措施中图分类号： tm423 文献标识码： a 文章编号：目前，登封市电业局共有主变43台电力变压器均为有载调压变压器。

有载调压变压器上安装的有载分接开关在运行和操作中难免会出现故障，这些故障可能是制造厂质量问题，也有可能是运行维护不当引起的。

因此，变压器有载分接开关的安全运行维护非常关键。

有载分接开关，是一种能在励磁状态下变换分接位置的电器装置，有载分接开关调压的基本原理，就是在变压器绕组中引出若干分接头后，通过它在不中断负载电流的情况下，由一个分接头切换到另一个分接头，来改变有效匝数，即改变变压器的电压比，从而实现调压的目的。

因此，有载分接开关在操作过程中，一要保证负载电流的连续性，二要在切换分接的动作中具有良好的断弧性能。

有载分接开关在变换分接头过程中，必须利用电阻实现过渡，以限制其过渡时的环流。

通常采用的是电阻式组合型有载分接开关，实际工作中，电阻限流有载分接开关的结构可分为3个部分，即切换开关、选择开关、操作结构等无论哪一部分出现问题都会影响变压器的正常运行。

根据运行经验有载分接开关在运行中出现的问题及防范措施：问题一、切换开关内触头发热频繁的调压，会使触头之间的机械磨损、电腐蚀和触头污染严重，尤其是负荷电流较大的变压器，电流的热效应会使弹簧的弹性变弱，动、静触头之间的接触压力降低，接触电阻增大，又使触头之间的发热量增大。

发热加速了触头表面的氧化腐蚀和机械变形，并形成恶性循环，从而导致切换开关损坏。

防范措施在检修投运前要分别测试开关各分接位置的直流电阻，吊罩检修时应测量触头的接触电阻，检查触头镀层和接触是否良好。

每年结合检修或试验对分接开关各档位置多转动几次，除去氧化膜或油污的影响，使其接触良好。

变压器有载分接开关维护内容和要求变压器是电力系统中常用的设备，用于改变电能的电压等级，以便在输电和配电过程中实现功率传输和电源调整。

变压器有载分接开关作为其重要的维护部分，对其进行定期的维修和保养是确保变压器正常运行和延长其使用寿命的关键。

下面，我们将详细介绍变压器有载分接开关的维护内容和要求。

有载分接开关的维护主要包括以下几个方面：1.清洁：变压器有载分接开关处于室外环境中，会受到风沙和灰尘的侵蚀，应定期进行清洁工作，确保开关表面干净。

清洁时应注意使用适当的方法和清洁剂，以免对开关造成损伤。

2.检查：定期对变压器有载分接开关进行检查，包括检查开关机械部分的固定件是否松动、磨损等情况，检查开关触头和触头支架是否完好。

同时还要检查开关管路和连接线路是否有异常。

3.功能测试：定期进行有载分接开关的功能测试，包括检查开关的合闸、分闸、停合等操作是否正常，同时还需检查开关的信号灯和指示器是否正常工作。

4.维护润滑：有载分接开关涉及到机械部件的运动，因此要进行定期的润滑维护工作。

使用合适的润滑油或脂来润滑开关的机械部分，以减小摩擦和磨损，并防止其出现异常噪声和阻力。

5.检修维修：对于发现的故障和问题，及时进行检修和维修。

如发现开关固定件松动、磨损等情况，应及时紧固或更换。

对于开关触头和触头支架的损坏或老化，应及时更换。

对于信号灯和指示器不亮或损坏的情况，也应及时更换。

1.定期维护：根据实际使用情况制定变压器有载分接开关的定期维护计划，一般为每年至少维护一次。

大型变压器可能需要更频繁的维护。

对于使用环境较恶劣的设备，可以适当增加维护频率。

2.维护记录：对每次维护和检修进行详细记录，包括维护时间、维护内容、维护人员等信息。

这样可以及时了解设备的维护状况，为后续的维护工作提供参考。

3.设备保护：定期检查并确保变压器有载分接开关的防护装置完好可靠，如防雨罩、防尘罩等。

对于有铁艺罩的设备，还要注意防止其生锈和腐蚀。

有载调压变压器分接开关的运行和保护一无线技术//安全体系.持续优化业务流程,提升管理能力持续优化业务流程,是实现业务管理智能化的必须条件.首先梳理现有的业务流程,即自上而下的调度令发送流程,自下而上的设备运行状况反馈流程,公文流转流程,项目审批流程,备件出入库流程等等,逐一分析这些流程所存在的问题,以及在使用过程中对于流程的意见和新的需求,从提升管理,提高效率的角度出发,优化业务流程.优化流程的工作是持续的,要有持续优化业务流程的意识,把业务流程优化做为系统化,体系化的工作去做.共享并挖掘数据资源经过这几年的建设,积累了很多数据资源,比如发射台的基础数据,发射机运行的分钟数据,值班日志,故障记录,各种统计报表等等,这些都在消耗着存储或备份设备的容量.首先,数据资源要共享,资源共享了,才能最大化地发挥其效益;然后,利用数据挖掘技术,挖掘数据中的信息,知识,从历史数据中提取出量化的数据间因果逻辑关系,利用量化数据间的因果逻辑关系,可以对当前正在发生的事件进行预测,也就是说,可以用于辅助决策支持,风险预测,行为预测等等.提高信息化管理和维护水平五年的建设中,在机关和各发射台的机房里还积累了很多网络设备,服务器, 存储设备,备份设备,数据库,应用系统,还包括有自动化系统的前端设备等等,这NetworkTechnology//些软硬件资源都在为各项业务提供着各种服务,要想使上述设备正常运行,必须加强管理和维护.目前,各个发射台的管理和维护水平差异很大,有的台有专门部门和专人维护,有的台是由其他-Q~/]的人在兼职做这项工作,因此,提高各台的信息化管理和维护水平也是今后一段时间的主要工作.首先,要有专门部门和专人负责这项工作;其次,要加大培训力度,提高专业化维护水平;最后,文档,制度这些软件工作要跟上,制定管理制度,维护制度,管理维护手册等等,使得这项工作有章可循.总之,信息化建设任重道远,我们需要加倍努力.一1引言为了将电力系统运行电压维持在一个合理的水平,可以采取多种调整电压的方法.电力系统通常采用的方法是通过调整变压器分接头的档位来调整电压.由于普通变压器没有励磁分接开关的分接头,因此改变档位只有在停电的状态下进行,而且其电压调整范围比较小.而有载调压变压器由于其具有能在带负载的情摘要:有载调压开关是有裁调压变压器的关键部分,运行和维护好有载调压开关是保证电力系统安全运行的基础,冬文介绍了有载调压开关的工作原理,并通过实例重点介绍了有裁调压开关的一些维护经验关键词:电力系统有栽调压开关运行维护况下进行电压调整,且电压调整范围较宽的优点,因此得到越来越广泛的应用.近年来,我局各发射台对发射机都进行了更新,改造,各种新设备对电力系统运行电压稳定性的要求越来越高.如果外电出现较大范围的波动或因负载发生变化引起电压的变化时,如不及时对电压进行必要的调整,势必会影响到播音质量,甚至会威胁到播音安全.考虑到有载调压器能带负载调整电压以及其电压调整范围比较宽,目前各个发射台都普遍采用了有载调压变压器.有载分接开关是有载调压变压器的重要组成部分,一旦有载分接开关出现故障,轻则无法实现带载调整电一一一l【∞bj.『乜l:_l触接通c』生阱位瞥AxJ一J,—一‘一.tIj点”时,弹簧突然释放,如图2(b)所示.弹簧带动摆杆以高速向顺时针方向回转, 这一快速回转运动动能由摆杆传递给了一个拨盘,拨盘又带动了固定在选择开关轴上的槽轮,使它向规定的方向旋转一档,于是选择开关轴轮就以相同于槽轮的角速度快速旋转一个角度,从而切换了一个分接头.带动拨杆的驱动机构主要由电动机构和减速装置组成.电动机构是一台三相微型电动机,减速装置是在电动机机轴上直接安装一个蜗轮机构以降低转速E匕是保障安全播音的一项重要的基础性工作.2变压器有载调压的原理有载分接开关是保证在不切断负载电流的情况下由一个分接头切换到另一个分接头的调压装置,由于有载调压过程中不能停电,在某一瞬间,需同时连接两个分接头,因此两个分接头间将被短路, 由此会产生一很大的循环电流,为防止电流过大,必须接入一个限流阻抗.限流阻抗分为两种:使用电阻的称为电阻式,使用电抗的称为电抗式.现在大部分采用的都是电阻式,通常使用的都是双电阻过渡电路.我局各发射台使用的有载调压变压器均采用复合式有载分接开关.该类型的分接开关所使用的就是双电阻过渡电路, 如图1所示.图1中,(a)是主触头接在3分接的位置上.由分接3切换到分接2的过渡过程如图1(b),(C),(d)所示.图1(b)为上电阻触头接至3分接,主触头离开3分接; 图1(C)为下电阻触头接至2分接;图1(d) 为上,下电阻触头均断开,主触头由3分接切换至2分接,到此,过渡过程结束,这样就可以在不停电的情况下切换分接头,从而改变了电压.除分接头外,为了实现快速切换,还需要弹簧储能的快速机构,以及需要有驱动机构对开关进行驱动.快速机构的主体是一个强力高储能的拉力弹簧,当电机轴转动时,首先由拨杆将弹簧拉长,如图2(a)所示,拨杆推动B点顺时针方向转动,弹簧被拉长.继续转动过程中,弹簧中储存了足够的位能,当摆杆超越”死3有载分接开关的维护有载调压开关是有载调压变压器的关键部分,运行和维护好有载分接开关是保证电力系统安全运行的基础,在运行和维护有载分接开关时,需要注意检查和维护的项目主要包括如_1几个方面.电压指示和分接开关位置指示应该正确电压指示应该在规定电压偏差范围内,分接开关位置指示器应处在正确的位置.正确的电压指示和分接开关位置指示,能够使值班人员直观地判断出供电电压的高低,并根据发射机的实际需求以及分接开关所处的档位及时调整供电电压.控制电源指示灯应显示正常控制电源是保证有载调压变压器有载分接开关正常动作必不可缺少的条件,发生故障时,若无法实现带载调压时势必影响到播音质量,因此控制电源的指示灯应经常进行检查,并使之随时处于正常的显示状态.主变有载分接切换开关桶的油位,油色,吸潮器及干燥剂均应保持正常(1)切换开关室的吸潮器是防止装有有载分接开关的油桶内桶压过高的通气设备,吸潮器中的吸潮硅胶能防止潮气侵入开关桶,要经常注意检查吸潮器硅胶是否变色.及时调换硅胶.如果没有及时更换吸潮硅胶,会造成有载分接开关吸潮器长期受潮,使潮湿空气侵入分接切换开关桶体,使开关桶内油的绝缘度下降,在调压时极易产生大量气体,造成轻瓦斯动作.(2)由于开关桶是浸泡在主体变压器的油箱内,要注意巡查分接开关桶的油位,通过观察分接切换开关桶油位是否异常升高,可以及时判断出开关桶体是否有渗漏的现象.一旦发现,及时处理可以防止故障范围扩大.可以说,引起有载分接开关渗油的原因是多方面的,既有生产厂家制造工艺而遗留的质量问题(比如:采用的密封垫因材质问题或本身固有的不足导致运行一段时间后,切换开关壁上的各分接头接线柱位置密封性失效),也有变压器生产厂家组装不当或检修后未完全复位引起(比如:0型密封圈未完全放八凹槽内等),这均会导致分接切换开关桶与主变本体油箱连通,串油,其危害性是很大的,一方面会影响对主变运行的技术监督,另一方面会污染主变本体油箱中的的变压器油,影响其安全运行.——童f————————图2过死点释放机构82////RADIO&TELEVISIONINFORMATION,,2010~1月//wwwrticn II无线技术//有载调压变压器的优点为电台的安全播音提供了有力保障,但运行和维护好有载调压变压器的分接开关则是保证电力安全的基础.分接开关是由切换开关,分接选择开关,快速机构,操作机构,分接开关桶,绝缘油及相关保护等组成,无论哪一个环节出现故障,势必影响到分接开关的正常运行.(3)注意观察分接切换开关油桶内的油色,若油开始变色,则说明油中含游离碳等杂质增多,油绝缘度必然下降,应及时滤油或换油可防止故障扩大化.有载分接开关及其附件各部位应保持密封有载分接开关及其附件各部位应密封良好,并保证无渗油现象,若出现不密封或渗油会造成有载切换开关桶受潮,轻则开关切换时产生大量的气泡,引起轻瓦斯动作,重则会造成内部连弧短路,引起重瓦斯动作,进而造成主变保护动作, 引起停电,影响到安全播音.例如:2002年824台发射机改造时,同时对电力系统也进行了改造,在更换两台型号为SZ9-5000/35有载调压变压器时,其中出厂序号为2003S4—1的1j6}主变在调压时重瓦斯动作,主变保护,造成停电.我们电力队及时赶ll1824台,对该主变进行吊芯检修.经吊芯发现,因调压时切换开关内部曾产生过连弧短路,短路时产生的巨大冲击力使切换开关的重瓦斯动作,并使切换开关桶底整个脱落,同时还发现主变本体承接分接切换开关桶底的箱体位置有大量水渍.分析原因,系有载分接开关的附件部位组装时没有密封好,且该主变为户外式安装,824台发射机调试期间,正适南方的梅雨季节,雨水较多,雨水通过开关附近未完全密封的地方慢慢渗入到有载切换开关桶内,当切换开关桶内绝缘油中的雨水累积到一定程度后,在调压时,由于切换开关的转动,使桶内的绝缘油和雨水混杂在～起,使桶内的绝缘度急剧下降,最终在调压1,111连弧造成短路引起的.由此可见,开关内各附件密封的重要性.计数器动作保持正常可及时记录分接变换次数计数器保持正常动作,可以给维护和检修提供直观的数据,若动作过于频繁,就必须及时对分接开关进行吊装检修,滤油或更换绝缘油,可防止故障扩大.例如:2006年12月,在对我局623台2}}主变进行大修前试验时,发现该主变初级对次级地的介质损失角数据为tg6=%,按照部颁标准及电力试验标准,该技术指标为不合格;但测试次级对初级地的介质损失角数据时为tg6=%,表明该项技术指标是合格的.我们又对初级对次级地的绝缘电阻和泄漏电流进行了重新测试:初级对次级地的绝缘电阻为R60/R15=33200/18600MQ;初级对次级地在试验电压为直流20kV时,泄漏电流为,均为合格.根据以上测试数据,我们初步判断故障点应发生在有载调压开关室内.因为该台有载调压变压器的型号为,35,为初级调压的有载调压变压器,初级线圈连接着有载调压室的分接头,若分接开关室内有故障,极易在测试初级线圈时得以体现出来.由于从该开关的计数器上体现出该开关动作频繁,因此我们初步把故障范围锁定在开关室绝缘油油质存在问题.当我们把切换开关吊离开关室时,发现开关室内的绝缘油油色已变为深褐色(正常时应为透明色), 显然油中已合有大量的游离碳成份,经过油耐压试验,其耐压均值为20kV,为不合格(正常值为35kV),为此,我们进行了换油和开关清洁处理.处理后,再结合变NetworkTechnology//压器本体进行检修后试验,初级对次级地在试验电压为直流20kV时,泄漏电流为,初级对次级地的介质损失角数据为lq6=%,完全符合技术要求.分析上述故障产生的原因有两个:第一个原因是623台地处工业城市,工厂企业较多,供电电压不稳;另一个原因是自台问题,该台两部发射机,其中一部先开机,另一部后开, 当第一部机开机后,电压维持在一个正常水平,当第二部开机时,由于负载发生了较大的变化,使供电电压下降,为了保证播音质量,使得有载调压开关切换档切换比较频繁,由于是带载调压会产生游离碳,长期切换动作,导致切换室的绝缘油质下降.4小结有载调压变压器的优点为电台的安全播音提供了有力保障,但运行和维护好有载调压变压器的分接开关则是保证电力安全的基础.分接开关是由切换开关,分接选择开关,快速机构,操作机构,分接开关桶,绝缘油及相关保护等组成,无论哪一个环节出现故障,势必影响到分接开关的正常运行.分接开关动作的次数越多,可能出现的问题也就越复杂.在分接开关桶内的变压器油起着熄灭电弧和绝缘的作用,每次分接开关切换过程中变压器油都要起到灭弧作用,在灭弧过程中,会产生分解物和游离碳,导致变压器油质劣化和绝缘性能下降.为了防止分接开关桶中绝缘油产生的污秽物及游离碳进入和污染变压器本体油箱而影响到变压器的绝缘性能,开关桶与变压器本体油箱必须是隔离的,要绝对避免开关桶和本体油箱之间串油.要想维护好有载调压分接开关,就必须熟悉开关原理,加强日常巡视和维护,当分接开关每运行到一定周期时,要及时进行必要的滤油,更换油室的绝缘油及吊芯检修等,只有这样,才能保证供电系统的安全.-wwwicn//201o~-1,EJURADIO&TELEVISIONINFORMATION,/广柳瞧衄/,,83。

变压器有载分接开关原理及吊芯检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器有载分接开关原理与吊芯检修流程详解一、变压器有载分接开关原理有载分接开关是电力变压器中一个重要的组成部分，主要用于调整变压器的输出电压，以适应电网电压的变化。

××110KV变电站主变有载调压分接头开关的检修维护××年××月，根据××110KV变电站一号、二号主变的运行情况，结合《供电企业技术标准汇编检修标准》中相关规程规定，遵照公司领导的总体布置，公司对××110KV变电站一号、二号主变的有载调压分接头开关进行了吊芯大修。

一、分接开关维护周期1、有载调压变压器大、小修的同时，相应进行分接开关的大、小修。

2、运行中分接开关油室内的绝缘油，每6个月至1年或分接变换2000至4000次，至少采油样1次。

3、分接开关新投运1～2年或分接变换5000次，切换开关或选择开关应吊芯检查一次。

4、运行中的分接开关，每1～2年或分接变换5000～10000次或油击穿电压低于25KV时，应开盖清洗换油或滤油1次。

5、运行中分接开关累计分接变换次数达到所规定的检修周期分接变换次数限额后，应进行大修。

如无明确规定，一般分接变换1～2万次或3～5年亦应吊芯检查。

6、运行中的分接开关，每年结合变压器小修，操作3个循环分接变换。

二、检修前的准备1、根据运行、维护和试验中发现的缺陷及检修性质，明确检修项目、工艺要求和质量标准。

2、根据检修要求准备必要的工器具、仪器设备、材料备品和专用工具。

3、分闸变压器，并将所有端子接地，调整分接开工作位置，操作到出厂的整定位置。

三、检修前的检查、测试及其它事项1、根据检修目的，检查有关部位，查看有关缺陷情况，测量必要的数据并进对比、分析。

2、检查各部位的密封及渗、漏油情况，并作好记录。

3、进行手动和电动分接变换操作，检查各部分动作的正确性。

4、记录分接位置，建议调整至整定工作位置。

四、分接开关的检修项目1、分接开关大修项目：⑴、分接开关芯体吊芯检查、维护及调试。

⑵、分接开关油室的清洗、检漏与维护。

⑶、驱动机构检查、清扫、加油与维护。

⑷、储油柜及其附件的检查及维护。

变压器有载分接开关的运行维护模版变压器有载分接开关是变压器运行中非常重要的组成部分，它可以实现变压器的无功补偿、电压调整和稳态调整等功能。

为了确保变压器有载分接开关的正常运行，延长其使用寿命，我们需要进行定期的运行维护和检查。

下面是有关变压器有载分接开关的运行维护模版，供参考。

1. 环境及设备检查- 检查变压器有载分接开关所处环境是否符合要求。

确保工作区域干燥，通风良好，并且没有腐蚀性气体或粉尘。

- 检查变压器有载分接开关的安装位置是否稳固，是否有震动或噪音。

- 检查变压器有载分接开关设备是否有明显的损坏或变形。

2. 清洁和保养- 定期清洁变压器有载分接开关设备，去除灰尘和污垢。

可以使用干净软布或吹风机进行清洁。

- 注意清洁时，确保断电并使用绝缘工具，以防止触电或短路的危险。

- 应注意不要用湿布清洁设备，以免损坏电路。

3. 电气连接检查- 定期检查变压器有载分接开关的电气连接的紧固情况，确保连接牢固可靠。

- 检查电缆接头是否松动或脱落，需要及时进行维修或更换。

- 检查电气绝缘是否正常，是否有绝缘破损现象。

如果发现破损，应及时修复。

4. 运行参数监测- 定期对变压器有载分接开关的运行参数进行监测。

包括电流、电压、功率因数等参数，以确保其正常运行。

- 建立合适的监测系统，可以实时监控变压器有载分接开关的运行状态，及时发现异常情况并采取措施进行处理。

5. 动作试验- 定期进行变压器有载分接开关的动作试验，检验其分合闸功能是否正常。

- 进行试验前应先确保安全，断开电源，并使用绝缘手套和工具进行操作。

- 检验过程中如果发现异常或故障，应立即停止试验并进行检修。

6. 维修和更换- 定期检查变压器有载分接开关的维护情况，如果发现设备有损坏或故障的情况，应及时进行维修或更换。

- 维修时应根据设备使用说明书进行操作，并确保设备处于安全状态。

7. 定期检验- 按照规定的时间间隔进行变压器有载分接开关的定期检验。

- 检验内容包括设备的电气性能、外观、绝缘和机械性能等。

变压器有载调压装置故障分析与维护摘要：变压器作为电力系统的重要组成部分，其稳定运行是电力系统的一个重要保障。

分接开关是有载变压器的关键设备，其工作状态直接影响变压器是否可进行电压调节，甚至影响变压器的安全运行。

所以有载分接开关检修和日常维护是十分关键的，急需进一步改进和完善。

该文将围绕变压器有载分接开关的故障特点进行分析，采取有效的检修办法，维护变压器的安全稳定运行。

关键词：变压器有载调压分接开关检修维护有载调压变压器是连接电网、调节系统潮流、改善系统无功功率分配不可或缺的设备，而且可以稳定负载中心电压，在电力系统中起着重要作用。

随着科技的发展，对供电质量的要求不断提高，有载调压变压器被广泛应用，其在带电的情况下，通过调整分接开关来调节电压，使得变压器的输出电压在规定范围内，保持电压的平稳，并保证了电网系统的供电稳定性。

变压器在运行时具有高电压、高电流，有载分接开关这种情况下工作，装置更易发生绝缘劣化和机械故障，其性能更是直接影响变压器是否能稳定运行。

因此，有载调压分接开关的检修是主变压器运行监督管理的关键环节，研究有载分接开关运行状态的诊断分析方法势在必行，使其不再是影响变压器安全稳定运行的薄弱环节。

采用有效的维修方法，提高有载分接开关的安全性能，第一时间发现并处理故障，全方面提高变压器维护的质量和效率，对确保供电系统的可靠性和安全性具有非常重要的意义。

1 有载分接开关常见故障通过对分接开关故障现象的不断研究，将其故障可概括为两个方面：（1）分接开关传动和驱动机构的故障，主要包括机械机构调整错位、驱动机构的连动/拒动、弹簧储能不足。

（2）分接开关本体的故障，主要包括部件连接松动、油箱中的油泄漏以及分接开关触头接触不良等。

以下是对有载分接开关常见故障的统计与分析。

1.1 驱动或传动机构故障1.1.1 档位调节时出现连动（俗称滑档）出现此种情况时，运行人员应在在档位指示在整档位置时按下急停按钮，切断电动机电源，然后手动操作至要求档位。
