第二章误差与测量不确定度2.3 误差按性质分为哪几种？各有何特点？答：误差按性质可分为系统误差、随机误差和粗大误差三类。

各自的特点为： 系统误差：在同一条件下，多次测量同一量值时，绝对值和符号保持不变，或在条件改变时，按一定规律变化；随机误差：在同一条件下，多次测量同一量值时，绝对值和符号以不可预定方式变化； 粗大误差：在一定条件下，测量值显著偏离其实际值。

2.4 何谓标准差、平均值标准差、标准差的估计值？答：标准差是指对剩余误差平方后求和平均，然后再开方即∑=-=ni i x x n 121)(σ； 平均值标准差是任意一组n 次测量样本标准差的n 分之一，即nx s x s )()(=； 标准差的估计值即∑=--=ni i x x n x s 12)(11)(。

2.5 归纳比较粗大误差的检验方法。

答：粗大误差的检验方法主要有莱特检验法，肖维纳检验法以及格拉布斯检验法。

莱特检验法：若一系列等精度测量结果中，第 i 项测量值x i 所对应的残差i ν的绝对值i ν＞3s （x ）则该误差为粗差，所对应的测量值x i 为异常值，应剔除不用。

本检验方法简单，使用方便，也称3s 准则。

当测量次数n 较大时，是比较好的方法。

本方法是以正态分布为依据的，测值数据最好n >200，若n <10则容易产生误判。

肖维纳检验法：假设多次重复测量所得n 个测量值中，当)(x k i σν>时，则认为是粗差。

本检验方法是建立在频率趋近于概率的前提下，一般也要在n ＞10时使用。

一般在工程中应用，判则不严，且不对应确定的概率。

格拉布斯检验法：对一系列重复测量中的最大或最小数据，用格氏检验法检验，若残差max ν＞G s 。

本检验法理论严密，概率意义明确，实验证明较好。

2.6 绝对误差和相对误差的传递公式有何用处？ 答：绝对误差传递公式：j mj jx x fy ∆∂∂=∆∑=1在进行系统误差的合成时，如果表达式中各变量之间的关系主要为和差关系时，利用绝对误差传递公式更方便求解总系统误差的绝对误差； 相对误差传递公式：j mj jy x x f∆∂∂=∑=1ln γ在进行系统误差的合成时，如果表达式中各变量之间的关系主要为乘、除，开方以及平方关系时，利用相对误差传递公式更方便求解总系统误差的相对误差。

电子测量仪器的各种分类方法和测量方式1 按测量手段分类 1.1 直接测量：在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，直接获得数值的测量称为直接测量。

1.2 间接测量：当被测量由于某种原因不能直接测量时可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算被测量的数值，这种间接获得测量结果的方式称为间接测量。

1.3 组合测量：当某项测量结果需要用多个未知参数表达时，可通过改变测量条件进行多次测量，根据函数关系列出方程组求解，从而得到未知量的测量，称为组合测量。

2 按测量方式分类 2.1 直读法：用直接指出被测量大小的指示仪表进行测量，能够直接从仪表刻度盘商或从显示器上读取被测量数值的测量方法，称为直读法。

2.2 比较法：将被测量与标准量在比较仪器中直接比较，从而获得被测量数值的方法，称为比较法。

3 按测量性质分类 3.1 时域测量：时域测量也叫作瞬时测量，主要是测量被测量随时间的变化规律。

如用示波器观察脉冲信号的上升沿、下降沿、平顶降落等脉冲参数以及动态电路的暂态过程。

真空表| 硬度计| 探伤仪| 电子称| 热像仪 3.2 频域测量：频域测量也称为稳态测量，主要目的是获取待测量与频率之间的关系。

如用频谱分析仪分析信号的频谱，测量放大器的幅频特性、相频特性等。

3.3 数据域测量：数据域测量也称逻辑量测量，主要是对数字信号或电路的逻辑状态进行测量，如用逻辑分析仪等设备测量计数器的状态。

3.4 随机测量：随机测量又叫做统计测量，主要是对各类噪声信号进行动态测量和统计分析。

这是一项新的测量技术，尤其在通信领域有着广泛应用。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

《电子测量与仪器》复习提纲（2012．5）第1章绪论１、真值、约定真值、实际值、示值（详见P1-2）真值：某量在所处的条件下被完美地确定或严格定义的量值；约定真值：为约定目的而取的可以代替真值的量值。

实际值：满足规定精确度的用来代替真值的量值。

示值：对于测量仪器，是指示值或记录值；对于标准器具是标称值或名义值；对于供给量仪器是设置值或标称值。

２、电子测量包含的内容（见P2）①电能量的测量（各种频率和波形的电压、电流、电功率等）；②电信号特性的测量（信号波形、频率、相位、噪声及逻辑状态等）；③电路参数的测量（阻抗、品质因数、电子器件的参数等）；④导出量的测量（增益、失真度、调幅度等）；⑤特性曲线的显示（幅频特性、相频特性及器件特性等）。

３、电子测量仪器的分类（见P4）按使用范围分为专用仪器和通用仪器，其中通用仪器按功能又可分为以下几种：（1）信号发生器；（2）信号分析仪；（3）频率、时间及相位测量仪器；（4）网络特性测量仪；（5）电子元器件测试仪；（6）电波特性测试仪；（7）辅助仪器。

测量仪器的分类方法不止一种，还有比如：按显示方式分为模拟式和数字式等。

４、电子测量方法按测量性质分类（见P6）①时域测量；②频域测量；③数据域测量；④随机量测量。

５、计量的特点，计量基准的划分和用途（详见P8-9）计量的特点：统一性、准确性、法制性；测量基准划分和用途：（1）国家基准（主基准）：用来复现和保存的计量单位，不轻易使用，只用于对副基准、工作基准的定度或校准，不直接用于日常计量；（2）副基准：主要是为了维护主基准而设计的，一般亦不用于日常计量；（3）工作基准：用以检定计量标准的计量器具，设立工作基准的目的是不使国家基准由于使用频繁而丧失其应有的精确度或遭到破坏；（4）作证基准：计量特性相当于主基准，主要是用以验证主基准的计量特性，必要时代替主基准工作。

第2章：测量误差分析和数据处理重点：误差理论与误差计算，测量数据处理。

《电子测量与仪器》复习提纲（2012．5）第1章绪论１、真值、约定真值、实际值、示值（详见P1-2）真值：某量在所处的条件下被完美地确定或严格定义的量值；约定真值：为约定目的而取的可以代替真值的量值。

实际值：满足规定精确度的用来代替真值的量值。

示值：对于测量仪器，是指示值或记录值；对于标准器具是标称值或名义值；对于供给量仪器是设置值或标称值。

２、电子测量包含的内容（见P2）①电能量的测量（各种频率和波形的电压、电流、电功率等）；②电信号特性的测量（信号波形、频率、相位、噪声及逻辑状态等）；③电路参数的测量（阻抗、品质因数、电子器件的参数等）；④导出量的测量（增益、失真度、调幅度等）；⑤特性曲线的显示（幅频特性、相频特性及器件特性等）。

３、电子测量仪器的分类（见P4）按使用范围分为专用仪器和通用仪器，其中通用仪器按功能又可分为以下几种：（1）信号发生器；（2）信号分析仪；（3）频率、时间及相位测量仪器；（4）网络特性测量仪；（5）电子元器件测试仪；（6）电波特性测试仪；（7）辅助仪器。

测量仪器的分类方法不止一种，还有比如：按显示方式分为模拟式和数字式等。

４、电子测量方法按测量性质分类（见P6）①时域测量；②频域测量；③数据域测量；④随机量测量。

５、计量的特点，计量基准的划分和用途（详见P8-9）计量的特点：统一性、准确性、法制性；测量基准划分和用途：（1）国家基准（主基准）：用来复现和保存的计量单位，不轻易使用，只用于对副基准、工作基准的定度或校准，不直接用于日常计量；（2）副基准：主要是为了维护主基准而设计的，一般亦不用于日常计量；（3）工作基准：用以检定计量标准的计量器具，设立工作基准的目的是不使国家基准由于使用频繁而丧失其应有的精确度或遭到破坏；（4）作证基准：计量特性相当于主基准，主要是用以验证主基准的计量特性，必要时代替主基准工作。

第2章：测量误差分析和数据处理重点：误差理论与误差计算，测量数据处理。

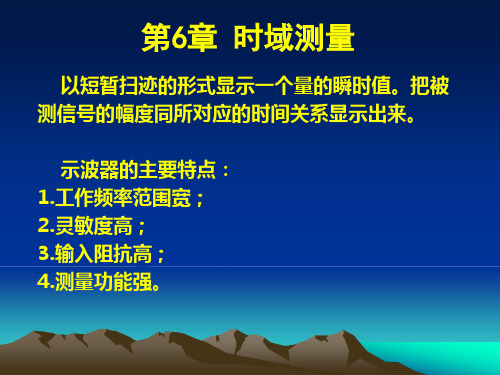

第六章时域测量（示波器）6．1 通用示波器由哪些主要电路单元组成?它们各起什么作用？它们之间有什么联系？6．2 通用示波器垂直偏转通道包括哪些主要电路？它们的主要作用是什么？它们的主要工作特性是什么？6．3 简述通用示波器扫描发生器环的各个组成部分及其作用？6．4 在示波器的水平和垂直偏转板上都加正弦信号所显示的图形叫李沙育图形。

如果都加上同频、同相、等幅的正弦信号，请逐点画出屏幕上应显示图形；如果两个相位差为90°的正弦波，用同样方法画出显示的图形。

6．5 现用示波器观测一正弦信号。

假设扫描周期（T x）为信号周期的两倍、扫描电压的幅度V x＝V m时为屏幕X方向满偏转值。

当扫描电压的波形如图6.42的a、b、c、d所示时，解：a bc dVx6．6 试比较触发扫描和连续扫描的特点。

6．7 一示波器的荧光屏的水平长度为10cm ，现要求在上面最多显示10MHz 正弦信号两个周期（幅度适当），问该示波器的扫描速度应该为多少？解：正弦信号频率为10MHz ，T ＝s f T 76101101011-⨯=⨯==，要在屏幕上显示两个周期，则显示的时间为s 71022T t -⨯==，扫描速度为s cm /10501021067⨯=⨯-6．8 示波器观测周期为 8ms ，宽度为 1ms ，上升时间为 0.5ms 的矩形正脉冲。

试问用示波器分别测量该脉冲的周期、脉宽和上升时间，时基开关（ t/cm ）应在什么位置（示波器时间因数为 0.05μs ～0.5s ，按 1－2－5 顺序控制）。

解：在示波器屏幕上尽量显示一个完整周期，而水平方向为10cm ，所以测量周期时，8ms/10cm ＝0.8ms/cm ，时基开关应在1ms 位置，测量脉宽时，1ms/10cm ＝0.1ms/sm ，时基开关应在100μs 位置，测量上升时间时，0.5ms/10cm ＝50μs/cm 时基开关应在50μs 位置6．9 什么是非实时取样？取样示波器由哪些部分组成？各组成部分有何作用？说明取样示波器观察重复周期信号的过程。

第三章 信号发生器思考题与习题已知可变频率振荡器频率f 1＝~，固定频率振荡器频率f 2=，若以f 1和f 2构成一差频式信号发生器，试求其频率覆盖系数，若直接以f 1构成一信号发生器，其频率覆盖系数又为多少 解：因为差频式信号发生器f 0= f 1－f 2所以输出频率范围为：400Hz ～频率覆盖系数301055000Hz400MHz0000.2⨯=＝＝k如果直接以f 1构成一信号发生器，则其频率覆盖系数8.1.4996MHz2MHz5000.40≈='k、要求某高频信号发生器的输出频率f ＝8~60MHz ，已知其可变电容器的电容C 的变化范围为50pF~200pF ，请问该如何进行波段划分，且每个波段对应的电感应为多大解：2502002121minmax maxmin min max ===C CLC LC f f k ＝＝ππ 而5.7Hz80MHz6＝=∑k ，n k k =∑ 443.3255.0875.08.1lg 5.7lg 9.0lg lg ≈====∑k k n由MHz 8pF2002121maxmin ==L LC f ππ＝，所以H 979.10μ=L相邻波段的电感值满足：21k L L nn =-，所以可以计算得出 H 495.01μ=L H 124.02μ=L H 031.01μ=LXFG-7高频信号发生器的频率范围为f=100kHz~30MHz ，试问应划分几个波段（为答案一致，设k=） 解：而30000KHz10MHz3＝=∑k ，n k k =∑（84.7334.0477.24.29.0lg 300lg 9.0lg lg ≈==⨯==∑k k n简述直接数字频率合成原理，试设计一个利用微处理器产生任意波形发生器的方案，并讨论如何提高任意波形的频率答：在存储器里存储任意波形的数字量，通过微处理器以一定的时间间隔读取数据，并送D/A 转换器进行转换，并将电压信号送滤波器进行滤波，一直以相同的转换时间间隔取下一个数进行转换，这样就可得到任意波形发生器。
