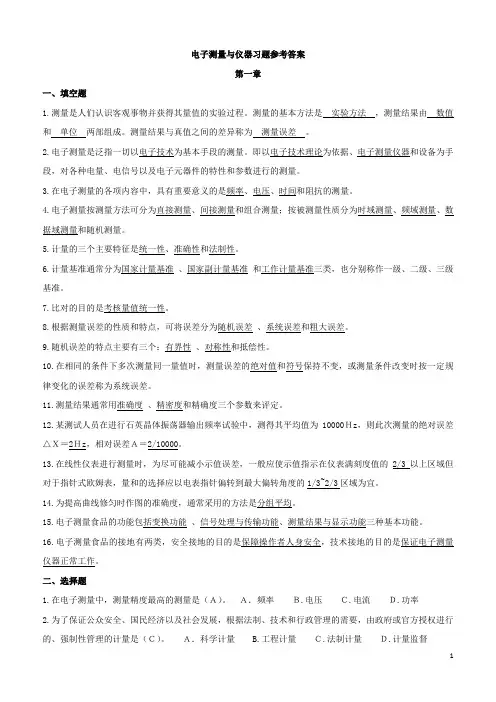

电子测量与仪器习题参考答案第一章一、填空题1.测量是人们认识客观事物并获得其量值的实验过程。

测量的基本方法是实验方法，测量结果由数值和单位两部组成。

测量结果与真值之间的差异称为测量误差。

2.电子测量是泛指一切以电子技术为基本手段的测量。

即以电子技术理论为依据、电子测量仪器和设备为手段，对各种电量、电信号以及电子元器件的特性和参数进行的测量。

3.在电子测量的各项内容中，具有重要意义的是频率、电压、时间和阻抗的测量。

4.电子测量按测量方法可分为直接测量、间接测量和组合测量；按被测量性质分为时域测量、频域测量、数据域测量和随机测量。

5.计量的三个主要特征是统一性、准确性和法制性。

6.计量基准通常分为国家计量基准、国家副计量基准和工作计量基准三类，也分别称作一级、二级、三级基准。

7.比对的目的是考核量值统一性。

8.根据测量误差的性质和特点，可将误差分为随机误差、系统误差和粗大误差。

9.随机误差的特点主要有三个：有界性、对称性和抵偿性。

10.在相同的条件下多次测量同一量值时，测量误差的绝对值和符号保持不变，或测量条件改变时按一定规律变化的误差称为系统误差。

11.测量结果通常用准确度、精密度和精确度三个参数来评定。

12.某测试人员在进行石英晶体振荡器输出频率试验中，测得其平均值为10000Ｈz，则此次测量的绝对误差△Ｘ＝2Ｈz，相对误差Ａ＝2/10000。

13.在线性仪表进行测量时，为尽可能减小示值误差，一般应使示值指示在仪表满刻度值的2/3以上区域但对于指针式欧姆表，量和的选择应以电表指针偏转到最大偏转角度的1/3~2/3区域为宜。

14.为提高曲线修匀时作图的准确度，通常采用的方法是分组平均。

15.电子测量食品的功能包括变换功能、信号处理与传输功能、测量结果与显示功能三种基本功能。

16.电子测量食品的接地有两类，安全接地的目的是保障操作者人身安全，技术接地的目的是保证电子测量仪器正常工作。

二、选择题1.在电子测量中，测量精度最高的测量是（Ａ）。

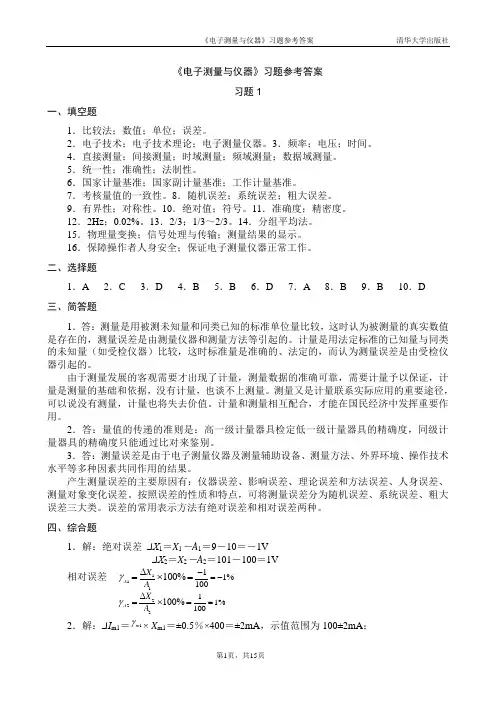

《电子测量与仪器》习题参考答案习题1一、填空题1．比较法；数值；单位；误差。

2．电子技术；电子技术理论；电子测量仪器。

3．频率；电压；时间。

4．直接测量；间接测量；时域测量；频域测量；数据域测量。

5．统一性；准确性；法制性。

6．国家计量基准；国家副计量基准；工作计量基准。

7．考核量值的一致性。

8．随机误差；系统误差；粗大误差。

9．有界性；对称性。

10．绝对值；符号。

11．准确度；精密度。

12．2Hz ；0.02%。

13．2/3；1/3～2/3。

14．分组平均法。

15．物理量变换；信号处理与传输；测量结果的显示。

16．保障操作者人身安全；保证电子测量仪器正常工作。

二、选择题1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D 三、简答题1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。

计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。

由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。

测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。

计量和测量相互配合，才能在国民经济中发挥重要作用。

2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。

3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。

产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。

按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。

误差的常用表示方法有绝对误差和相对误差两种。

四、综合题1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1V ΔX 2＝X 2－A 2＝101－100＝1V相对误差 11111%100100%A X A γ-=-∆=⨯= 22211%100100%A X A γ=∆=⨯=2．解：ΔI m1＝1m γ× X m1＝±0.5％×400＝±2mA ，示值范围为100±2mA ；ΔI m2＝2m γ× X m2 ＝±1.5％×100＝±1.5mA ，示值范围为100±1.5mA 。

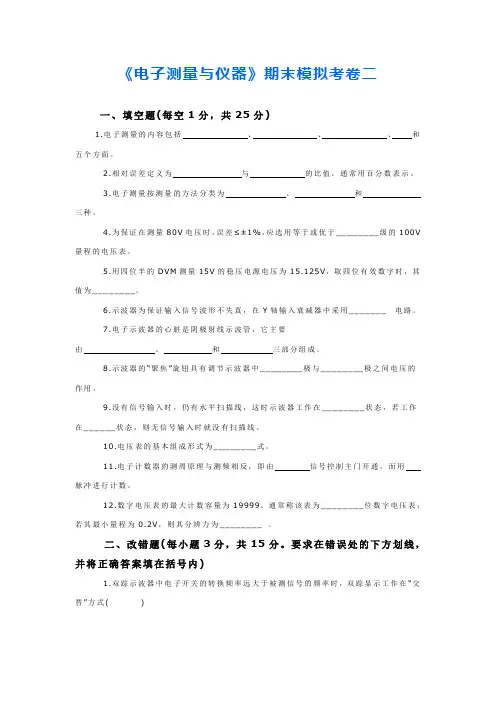

《电子测量与仪器》期末模拟考卷二一、填空题(每空1分，共25分)1.电子测量的内容包括、、、和五个方面。

2.相对误差定义为与的比值，通常用百分数表示。

3.电子测量按测量的方法分类为、和三种。

4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于________级的100V 量程的电压表。

5.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为________。

6.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______ 电路。

7.电子示波器的心脏是阴极射线示波管，它主要由、和三部分组成。

8.示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。

9.没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在______状态，则无信号输入时就没有扫描线。

10.电压表的基本组成形式为________式。

11.电子计数器的测周原理与测频相反，即由信号控制主门开通，而用脉冲进行计数。

12.数字电压表的最大计数容量为19999，通常称该表为________位数字电压表；若其最小量程为0.2V，则其分辨力为________ 。

二、改错题(每小题3分，共15分。

要求在错误处的下方划线，并将正确答案填在括号内)1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式( )2.示波器扫描信号频率是被测信号频率的倍时，屏幕上显示的波形向左跑动。

( )3.常用电工仪表分为±0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±4.0七级。

( )4. 扫描发生器是示波器垂直通道中的重要组成部分。

( )5. 延迟线是示波器水平通道中的一个重要组成部分。

( )三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。

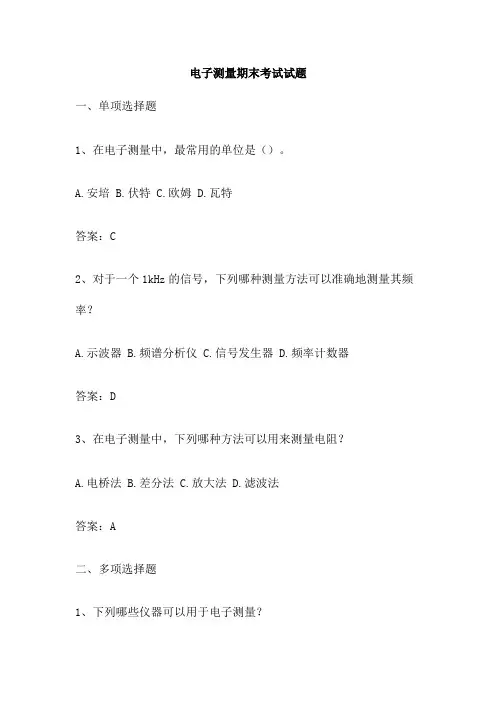

电子测量期末考试试题一、单项选择题1、在电子测量中，最常用的单位是（）。

A.安培B.伏特C.欧姆D.瓦特答案：C2、对于一个1kHz的信号，下列哪种测量方法可以准确地测量其频率？A.示波器B.频谱分析仪C.信号发生器D.频率计数器答案：D3、在电子测量中，下列哪种方法可以用来测量电阻？A.电桥法B.差分法C.放大法D.滤波法答案：A二、多项选择题1、下列哪些仪器可以用于电子测量？A.万用表B.示波器C.频谱分析仪D.信号发生器答案：ABC2、在进行频率测量时，可以使用哪些方法？A.直接频率测量B.间接频率测量C.合成频率测量D.脉冲频率测量答案：ABCD3、在进行电压测量时，需要注意哪些事项？A.电压档的选择B.测试线的选择C.地线的选择D.测试点的选择答案：ABCD三、简答题1、请简述电子测量的定义及其主要内容。

答案：电子测量是指使用电子技术和仪器设备对各种电子信号进行测量和分析的过程。

其主要内容包括电压、电流、电阻、电容、电感等参数的测量，以及频率、相位、调制等特性的分析。

2、请说明示波器在电子测量中的重要作用。

答案：示波器是一种广泛应用于电子测量中的仪器，它可以用来观察和测量各种信号的波形，如电压、电流、频率等。

通过示波器，可以直观地了解信号的形状、幅度、相位等信息，从而方便地进行故障诊断、调试和研发等工作。

示波器还可以与其他仪器配合使用，如频谱分析仪、信号发生器等，实现对复杂信号的分析和处理。

因此，示波器在电子测量中具有不可替代的重要作用。

A.电子商务是一种利用互联网和电子技术进行的商业活动。

B.电子商务是一种利用电子设备和网络进行商品和服务交易的活动。

C.电子商务是一种利用互联网和进行广告宣传的营销活动。

D.电子商务是一种利用互联网和电子商务平台进行在线交易的活动。

A.淘宝网B.京东C.当当网D.美团网A.突破时间和空间的限制，实现全球化的商业活动。

A.网络欺诈B.病毒攻击C.身份盗窃D.实体安全请简述电子商务在物流方面的应用和发展趋势。

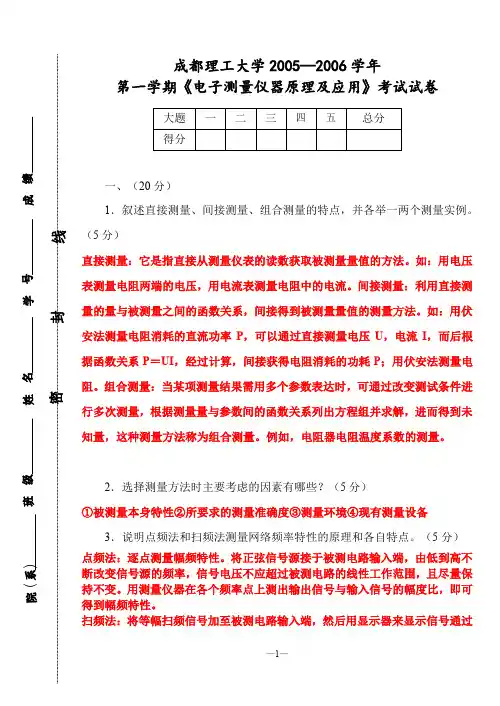

成都理工大学2005—2006学年 第一学期《电子测量仪器原理及应用》考试试卷一、（20分） 1．叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。

（5分） 直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。

如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。

间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。

如：用伏安法测量电阻消耗的直流功率P ，可以通过直接测量电压U ，电流I ，而后根据函数关系P ＝UI ，经过计算，间接获得电阻消耗的功耗P ；用伏安法测量电阻。

组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。

例如，电阻器电阻温度系数的测量。

2．选择测量方法时主要考虑的因素有哪些？（5分） ①被测量本身特性②所要求的测量准确度③测量环境④现有测量设备 3．说明点频法和扫频法测量网络频率特性的原理和各自特点。

（5分） 点频法：逐点测量幅频特性。

将正弦信号源接于被测电路输入端，由低到高不断改变信号源的频率，信号电压不应超过被测电路的线性工作范围，且尽量保持不变。

用测量仪器在各个频率点上测出输出信号与输入信号的幅度比，即可得到幅频特性。

扫频法：将等幅扫频信号加至被测电路输入端，然后用显示器来显示信号通过被测电路后振幅的变化。

由于扫频信号的频率是连续变化的，因此在屏幕上可直接显示出被测电路的幅频特性。

4．双踪与双线示波器的区别是什么？（5分）双踪示波器的垂直偏转通道由A 和B 两个通道组成。

两个通道的输出信号在电子开关控制下，交替通过主通道加于示波管的同一对垂直偏转板。

A 、B 两个通道是相同的。

主通道由中间放大器、延迟线、末级放大器组成，它对两个通道是公用的。

双线示波器采用双线示波管构成。

双线示波管在一个玻璃壳内装有两个完全独立的电子枪和偏转系统，每个电子枪发出的电子束经加速聚焦后，通过“自己”的偏转系统射于荧光屏上，相当于把两个示波管封装在一个玻璃壳内公用一个荧光屏，因而可以同时观察两个相互独立的信号波形。

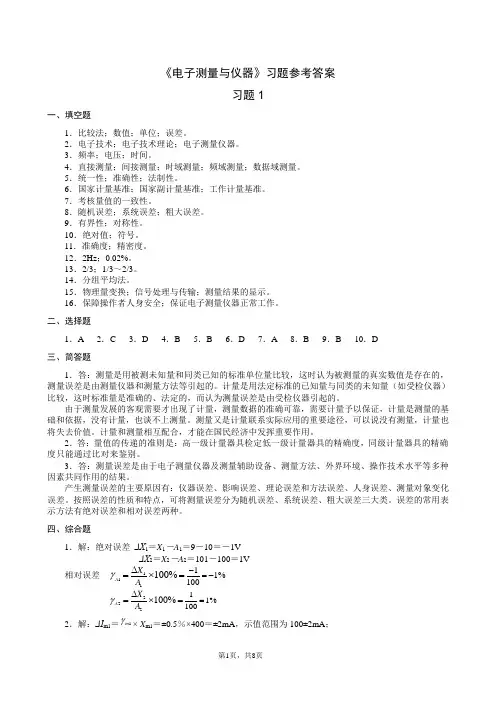

《电子测量与仪器》习题参考答案习题1一、填空题1．比较法；数值；单位；误差。

2．电子技术；电子技术理论；电子测量仪器。

3．频率；电压；时间。

4．直接测量；间接测量；时域测量；频域测量；数据域测量。

5．统一性；准确性；法制性。

6．国家计量基准；国家副计量基准；工作计量基准。

7．考核量值的一致性。

8．随机误差；系统误差；粗大误差。

9．有界性；对称性。

10．绝对值；符号。

11．准确度；精密度。

12．2Hz ；0.02%。

13．2/3；1/3～2/3。

14．分组平均法。

15．物理量变换；信号处理与传输；测量结果的显示。

16．保障操作者人身安全；保证电子测量仪器正常工作。

二、选择题1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D三、简答题1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。

计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。

由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。

测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。

计量和测量相互配合，才能在国民经济中发挥重要作用。

2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。

3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。

产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。

按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。

误差的常用表示方法有绝对误差和相对误差两种。

四、综合题1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1VΔX 2＝X 2－A 2＝101－100＝1V相对误差 11111%100100%A X A γ-=-∆=⨯=22211%100100%A X A γ=∆=⨯=2．解：ΔI m1＝1m γ× X m1＝±0.5％×400＝±2mA ，示值范围为100±2mA ；ΔI m2＝2m γ× X m2 ＝±1.5％×100＝±1.5mA ，示值范围为100±1.5mA 。

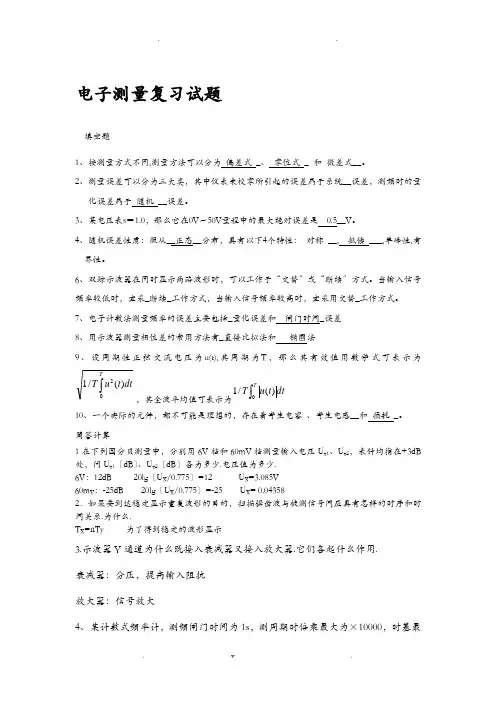

电子测量复习试题填空题1、按测量方式不同,测量方法可以分为偏差式_、零位式_ 和微差式__。

2、测量误差可以分为三大类，其中仪表未校零所引起的误差属于系统__误差，测频时的量化误差属于随机__误差。

3、某电压表s＝1.0，那么它在0V～50V量程中的最大绝对误差是0.5__V。

4、随机误差性质：服从__正态__分布，具有以下4个特性：对称__, 抵偿___,单峰性,有界性。

6、双踪示波器在同时显示两路波形时，可以工作于“交替〞或“断续〞方式。

当输入信号频率较低时，宜采_断续_工作方式，当输入信号频率较高时，宜采用交替_工作方式。

7、电子计数法测量频率的误差主要包括_量化误差和闸门时间_误差8、用示波器测量相位差的常用方法有_直接比拟法和椭圆法9、设周期性正弦交流电压为u(t),其周期为T，那么其有效值用数学式可表示为⎰T dt t u T02)(/1，其全波平均值可表示为⎰T dttuT)(/110、一个实际的元件，都不可能是理想的，存在着寄生电容、寄生电感__和损耗_。

简答计算1在下列图分贝测量中，分别用6V档和60mV档测量输入电压U x1、U x2，表针均指在+3dB 处，问U x1〔dB〕、U x2〔dB〕各为多少.电压值为多少.6V：12dB 20lg〔Ux/0.775〕=12 Ux=3.085V60mv：-25dB 20lg〔Ux/0.775〕=-25 Ux= 0.043582．如果要到达稳定显示重复波形的目的，扫描锯齿波与被测信号间应具有怎样的时序和时间关系.为什么.Tx=nTy 为了得到稳定的波形显示3.示波器Y通道为什么既接入衰减器又接入放大器.它们各起什么作用.衰减器：分压，提高输入阻抗放大器：信号放大4、某计数式频率计，测频闸门时间为1s，测周期时倍乘最大为×10000，时基最高频率为10MHz，求中界频率。

)/()(nTkfc=10000*10*10^6/1=316KHz5.用峰值电压表分别测量正弦波、三角波和方波，电压表均指在10V位置，问三种波形被测信号的峰值和有效值各为多少.峰值正弦波:102三角波103方波10有效值10V 0.9Kf*10=10.35 0.9Kf*10=96试推导海氏电桥在平衡时被测元件参数Lx、Rx的计算公式。

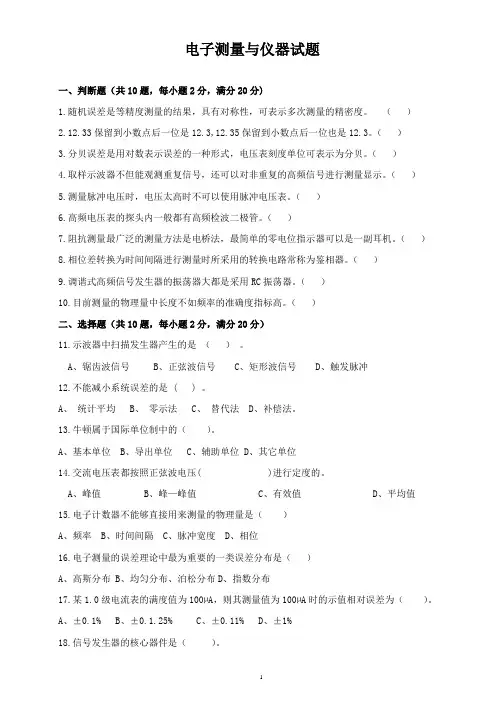

电子测量与仪器试题一、判断题（共10题，每小题2分，满分20分)1.随机误差是等精度测量的结果，具有对称性，可表示多次测量的精密度。

（）2.12.33保留到小数点后一位是12.3,12.35保留到小数点后一位也是12.3。

（）3.分贝误差是用对数表示误差的一种形式，电压表刻度单位可表示为分贝。

（）4.取样示波器不但能观测重复信号，还可以对非重复的高频信号进行测量显示。

（）5.测量脉冲电压时，电压太高时不可以使用脉冲电压表。

（）6.高频电压表的探头内一般都有高频检波二极管。

（）7.阻抗测量最广泛的测量方法是电桥法，最简单的零电位指示器可以是一副耳机。

（）8.相位差转换为时间间隔进行测量时所采用的转换电路常称为鉴相器。

（）9.调谐式高频信号发生器的振荡器大都是采用RC振荡器。

（）10.目前测量的物理量中长度不如频率的准确度指标高。

（）二、选择题（共10题，每小题2分，满分20分）11.示波器中扫描发生器产生的是（）。

A、锯齿波信号B、正弦波信号C、矩形波信号D、触发脉冲12.不能减小系统误差的是 ( ) 。

A、统计平均B、零示法C、替代法D、补偿法。

13.牛顿属于国际单位制中的（）。

A、基本单位B、导出单位C、辅助单位D、其它单位14.交流电压表都按照正弦波电压( )进行定度的。

A、峰值B、峰—峰值C、有效值D、平均值15.电子计数器不能够直接用来测量的物理量是（）A、频率B、时间间隔C、脉冲宽度D、相位16.电子测量的误差理论中最为重要的一类误差分布是（）A、高斯分布B、均匀分布、泊松分布D、指数分布17.某1.0级电流表的满度值为100µA，则其测量值为100µA时的示值相对误差为（）。

A、±0.1%B、±0.1.25%C、±0.11%D、±1%18.信号发生器的核心器件是（）。

A、电源B、指示器C、变换器D、振荡器19.仪表当中超低频信号发生器主要应用在（）。

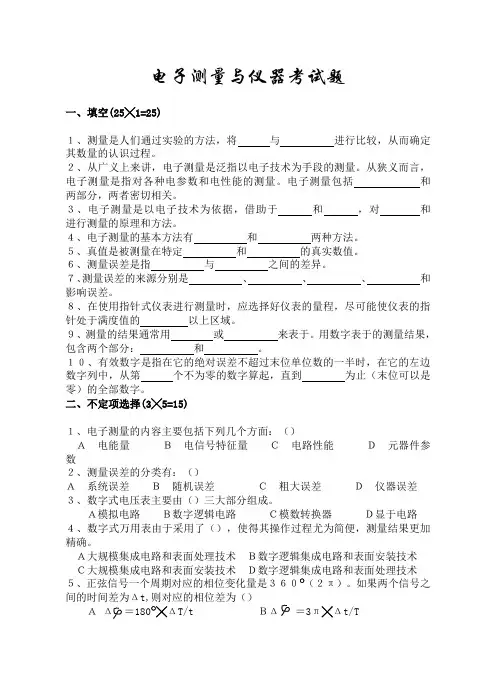

电子测量与仪器考试题一、填空(25╳1=25)１、测量是人们通过实验的方法，将与进行比较，从而确定其数量的认识过程。

２、从广义上来讲，电子测量是泛指以电子技术为手段的测量。

从狭义而言，电子测量是指对各种电参数和电性能的测量。

电子测量包括和两部分，两者密切相关。

３、电子测量是以电子技术为依据，借助于和，对和进行测量的原理和方法。

４、电子测量的基本方法有和两种方法。

５、真值是被测量在特定和的真实数值。

６、测量误差是指与之间的差异。

７、测量误差的来源分别是、、、和影响误差。

８、在使用指针式仪表进行测量时，应选择好仪表的量程，尽可能使仪表的指针处于满度值的以上区域。

９、测量的结果通常用或来表于。

用数字表于的测量结果，包含两个部分：和。

１０、有效数字是指在它的绝对误差不超过末位单位数的一半时，在它的左边数字列中，从第个不为零的数字算起，直到为止（末位可以是零）的全部数字。

二、不定项选择(3╳5=15)１、电子测量的内容主要包括下列几个方面：（）Ａ电能量Ｂ电信号特征量Ｃ电路性能Ｄ元器件参数２、测量误差的分类有：（）Ａ系统误差Ｂ随机误差Ｃ粗大误差Ｄ仪器误差３、数字式电压表主要由（）三大部分组成。

Ａ模拟电路Ｂ数字逻辑电路Ｃ模数转换器Ｄ显于电路４、数字式万用表由于采用了（），使得其操作过程尤为简便，测量结果更加精确。

Ａ大规模集成电路和表面处理技术Ｂ数字逻辑集成电路和表面安装技术Ｃ大规模集成电路和表面安装技术Ｄ数字逻辑集成电路和表面处理技术５、正弦信号一个周期对应的相位变化量是３６０○（２π）。

如果两个信号之间的时间差为Δt,则对应的相位差为（）ＡΔ＝180○╳ΔT/tＢΔ＝3π╳Δt/TＣΔ＝180○╳Δt/T ＤΔ＝360○╳Δt/T三、判断（2×10=20）1、没有注明单位的测量结果是毫无意义的。

（）2、测量误差里的仪器误差是由于仪器、电气或机械结构不完善引起的误差。

（）3、电子测量中，最安全的防漏电措施是采用三芯插头、插座。

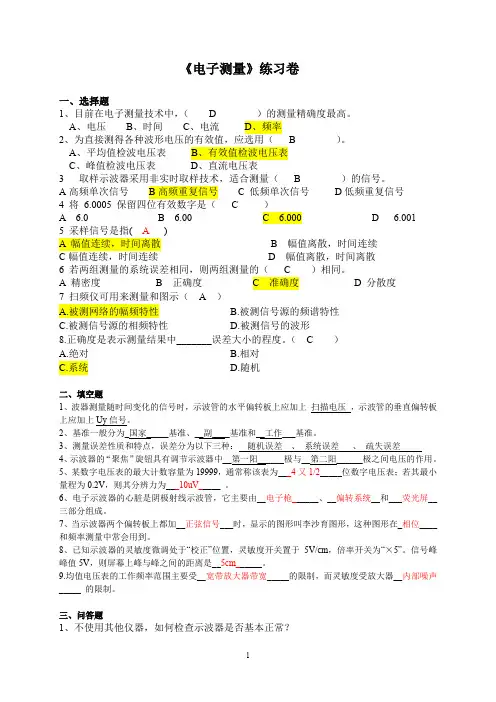

《电子测量》练习卷一、选择题1、目前在电子测量技术中，（ D ）的测量精确度最高。

A、电压B、时间C、电流D、频率2、为直接测得各种波形电压的有效值，应选用（ B ）。

A、平均值检波电压表B、有效值检波电压表C、峰值检波电压表D、直流电压表3 取样示波器采用非实时取样技术，适合测量（ B ）的信号。

A高频单次信号B高频重复信号 C 低频单次信号D低频重复信号4 将6.0005 保留四位有效数字是（ C ）A 6.0B 6.00C 6.000D 6.0015 采样信号是指( A )A 幅值连续，时间离散B 幅值离散，时间连续C幅值连续，时间连续 D 幅值离散，时间离散6 若两组测量的系统误差相同，则两组测量的（ C ）相同。

A 精密度B 正确度C 准确度D 分散度7 扫频仪可用来测量和图示（A）A.被测网络的幅频特性B.被测信号源的频谱特性C.被测信号源的相频特性D.被测信号的波形8.正确度是表示测量结果中_______误差大小的程度。

（C）A.绝对B.相对C.系统D.随机二、填空题1、波器测量随时间变化的信号时，示波管的水平偏转板上应加上扫描电压，示波管的垂直偏转板上应加上Uy信号。

2、基准一般分为_国家_____基准、__副____基准和__工作___基准。

3、测量误差性质和特点，误差分为以下三种：随机误差、系统误差、疏失误差4、示波器的“聚焦”旋钮具有调节示波器中__第一阳______极与__第二阳______极之间电压的作用。

5、某数字电压表的最大计数容量为19999，通常称该表为___4又1/2_____位数字电压表；若其最小量程为0.2V，则其分辨力为___10uV_____ 。

6、电子示波器的心脏是阴极射线示波管，它主要由__电子枪______、__偏转系统__和___荧光屏__三部分组成。

7、当示波器两个偏转板上都加__正弦信号___时，显示的图形叫李沙育图形，这种图形在_相位____和频率测量中常会用到。

考核课程 电子仪器与电子测量 （ 练习卷） 考核方式 闭卷 考核时间 120 分钟一．选择题（每空2分，共20分）1、．在测量结果的评价中，精确度高表示（ C ）A 、系统误差大而随机误差小B 、系统误差小而随机误差大C 、系统误差与随机误差都小D 、系统误差与随机误差都大。

2、国际单位制（SI ）有7个基本单位，它们分别对是：长度单位：米(m)、时间单位：秒(s)、质量单位：千克(kg)、电流单位：安培(A)、热力学温度单位：（ C ）、发光强度单位：（ A ）、物质的量单位：（ B ）。

A 、坎德拉(cd)B 、摩尔(mol)C 、开尔文(K) 3、下列各项中不属于测量基本要素的是 （ C ）A 、被测对象B 、测量仪器系统C 、测量误差D 、测量人员 4、若马利科夫判据成立，则说明测量结构中含有 （ D ） 。

A 、随机误差B 、粗大误差C 、恒值系差D 、 累进性变值系差 5、交流电压V(t)的有效值的表达式为（ A ）。

A 、B 、C 、D 、6、 低频信号发生器中的主振荡器大多采用 RC 式反馈网络，其谐振频率表达式为: （ C ）A 、RC f π20=B 、LC f π210= C 、RC f π210= D 、RCLf π20=7、数字电压表（DVM ）主要由输入电路、A ／D 变换器、逻辑控制电路、计数器（或寄存器）、显示器，以及电源电路等几部分组成，其中（ B ）是数字电压表（DVM ）的核心。

A 、显示器 B 、A ／D 变换器 C 、输入电路 D 、逻辑控制电路 8、在测量结果的评价中，准确度高表示（ B ）A 、随机误差小B 、系统误差小C 、随机误差大D 、系统误差大二．填空题（每空1分，共15分）1、正弦信号源的频率特性指标主要包括频率范围_、频率准确度 和频率稳定度。

2、测量误差通常采用相对误差和绝对误差两种表示方法。

3、低频信号发生器常以RC文氏电桥振荡器做主振器，以产生1Hz~1M Hz的正弦信号为主。

简答题、计算题1、试述测量和电子测量的定义。

答：测量是为确定被测对象的量值而进行的实验过程。

在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。

从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。

2、比较触发扫描和连续扫描的特点。

答：连续扫描和触发扫描示波器扫描的两种方式。

为了更好地观测各种信号，示波器应该既能连续扫描又能触发扫描，扫描方式的选择可通过开关进行。

在连续扫描时，没有触发脉冲信号，扫描闸门也不受触发脉冲的控制，仍会产生门控信号，并启动扫描发生器工作；在触发扫描时，只有在触发脉冲作用下才产生门控信号。

对于单次脉冲或者脉冲周期长的信号采用触发扫描方式更能清晰观测。

3、锁相环有哪几个基本组成部分，各起什么作用？答：如图所示，基本锁相环是由基准频率源、鉴相器（PD ）、环路滤波器（LPF ）和压控振荡器（VCO ）组成的一个闭环反馈系统。

鉴相器是相位比较器，它将两个输入信号U i 和U O 之间的相位进行比较, 取出这两个信号的相位差，以电压U d 的形式输出给低通滤波器（LPF ）。

当环路锁定后，鉴相器的输出电压是一个直流量。

环路低通滤波器用于滤除误差电压中的高频分量和噪声，以保证环路所要求的性能，并提高系统的稳定性。

压控振荡器是受电压控制的振荡器，它可根据输入电压的大小改变振荡的频率。

4、测量上限为500V 的电压表，在示值450V 处的实际值为445V ，求该示值的：（1）绝对误差（2）相对误差（3）修正值（本题10分）解：（1）绝对误差VV V A x x 5445450=-=-=∆（2）相对误差 %11.1%1004505%100=⨯=⨯∆=x x x γ （3）修正值 V x c 5-=∆-=5、欲用电子计数器测量一个x f =400Hz 的信号频率，采用测频（选闸门时间为 1s ）和测周（选时标为 0.1μs ）两种方法，试比较这两种方法由 ±1 误差所引起的测量误差。

电子测量期末试题及答案一、选择题（每题2分，共40分）1. 下列元器件中，哪一种用于在电路中提供稳定的电源电压？A. 电感B. 电阻C. 电容D. 三极管答案：D2. 在频率为f的交流电路中，电容C的阻抗为：A. 1/jωCB. jωCC. 1/ωCD. 1/jC答案：A3. 哪一种信号仪器可以用来显示电压随时间的波形变化？A. 摇摆器B. 示波器C. 频谱仪D. 频率计答案：B4. 电流表的内阻为200Ω，若电流表接在电阻为500Ω的电路上，测得的电流为2A，则实际电路中的电流为：A. 2AB. 1.5AC. 3AD. 4A答案：A5. 以下哪种信号是模拟信号？A. 脉冲信号B. 方波信号C. 正弦波信号D. 数字信号答案：C6. 哪种设备可以用来测量电阻的值？A.示波器B.电压表D.电阻表答案：D7. 电子元件上的电阻值标记为“R=5kΩ”，表示该电阻的阻值为：A. 500ΩB. 5ΩC. 5,000ΩD. 5,000,000Ω答案：C8. 逻辑电平0用什么表示？A. 0VB. 1VC. 5VD. 10V答案：A9. 模数转换器（ADC）是什么将模拟信号转换为数字信号的电路？A. DTLB. CDMAD. MPEG答案：C10. 多路选择器的输入端有4位信号，输出端有8位信号，则该多路选择器的控制端至少需要几位？A. 8位B. 4位C. 2位D. 1位答案：C二、判断题（每题2分，共20分）1. 磁滞是铁芯磁化过程中导致磁场不均匀的现象。

答案：对2. 电子技术中的LSI是指大规模集成电路。

答案：对3. 反射仪可用来测量直流电源的电压。

答案：错4. 直流电流只能在电路中单向流动。

5. 自激振荡回路常见于放大器电路中。

答案：对三、简答题（每题10分，共40分）1. 请简要解释什么是阻抗？答案：阻抗是电路对交流电的阻碍，它包括电阻、电感和电容的综合特征，单位为欧姆（Ω）。

2. 什么是示波器？它有什么功能？答案：示波器是一种用于显示电流或电压信号随时间的变化情况的仪器。

《电子测量与仪器》试题（35份）一、填空题（24分）1.测量仪表的精度又可以用、和三个指标加以表征。

2.示值相对误差定义.... .... 的比值, 通常用百分数表示。

3, 测量仪表按照工作原理可分为______________式、电动式___________式、和电子式5.4位半D数字表两组电源读数分别为5.825V、15.736V, 保留三位有效数字分别应为、。

6某数字电压表的最大计数容量为19999, 通常称该表为位数字电压表；若其最小量程为0.2V, 则其分辨力为。

7为保证在测量80V电压时, 误差≤±1%, 应选用等于或优于________级的100V量程的电压表。

8.用四位半的DVM测量15V的稳压电源电压为15.125V, 取四位有效数字时, 其值为________。

9峰值电压表的基本组成形式为________式。

10测量结果的量值包括两部分, 即__________和___________。

11用磁电式电流表作为指示仪器时, 一般应使指针工作在不小于满度值_______以上的区域。

12测量电压时, 应将电压表________联接入被测电路；测量电流时, 应将电流表______联接入被测电路。

13测量仪器准确度等级一般分为7级, 其中准确度最高的为________级, 准确度最低的为________级。

14测量值299.50_mV保留三位有效数字为_______________mV15, 电压表按其使用的检波器不同可分为_______________、______________和______________电压表三种。

二、选择题（36分）1.根据测量误差的性质和特点, 可以将其分为( )三大类。

A.系统误差、随机误差、粗大误差B.固有误差、工作误差、影响误差C.绝对误差、相对误差、引用误差D.稳定误差、基本误差、附加误差2.通用计数器测量周期时由石英振荡器引起的主要是( )误差。

《电子测量仪器》期末试卷《电子测量仪器》期末试卷(满分：100分；测试时间：90分钟)一、填空题（每空2分，共34分）1.误差的基本表示方法有_______、______和最大引用误差三种，在工程上凡是要求计算测量结果的误差时，一般都要用______。

2.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32.4850=___________；200.4850000010=_________________。

3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。

其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和后加速极（A3）等六部分组成。

4.电子示波器是一种常用的电子仪器，它可以观察电信号的波形，通过屏幕显示直接测量信号的_______、______和相位参数，还可以测量脉冲信号的前后沿、脉宽、上冲、下冲等参数。

5.万用表的表头实际上就是一只灵敏的磁电式直流电流表，测量直流电压时，应该在表头_______大电阻，测量电流时应在表头_______小电阻。

万用表的准确等级一般分为0.1，_______、_______、2.5、5等几个等级。

6.交流电桥平衡的条件是：______和______。

二、单项选择题（每题3分，共36分）1、示波管中有一对X偏转板和Y偏转板，其中X偏板上加的是（）A、直流电压 BB、锯齿波信号 CC、f(t)信号D、正弦波信号2、示波管的偏转灵敏度的单位是（）A、V/mB、m/VC、V/c m DD、c m/V3、将XD-22A型低频信号发生器的“输出衰减”旋钮置于60d B时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（）A、5mV BB、50mVC、5V DD、500mV4、下列仪器中可以产生方波和三角波信号的仪器有（）A、模拟电压表 BB、RLC测试仪C、Q表D、低频信号发生器0.5V/div iv，5、用示波器测量直流电压。

模拟题5一、填空题（37分）1、正弦信号源的频率特性指标主要包括________ 、________ 和________ o2.测量是人们认识客观事物并获得其量值的实验过程。

测量的基木方法是—测量结果是由_____ 和______ 两部分组成。

测量结果与真值之间的差异称为3•电子测量按工作原理分为模拟域测量和_____ ,其中模拟域测量乂分为 _______ 和_____ 测量。

4. _________________________________________ 在相同的条件下多次测量同一量值时，误差的_______________________________ 和 ____ 保持不变，或测量条件改变时按一定规律变化的误差称为系统误差。

消除或削弱系统误差的典型技术有和____________ o而随机误差服从一定的统计规律，具有 ,有界性,_____ 和单峰性的特点。

5•高频信号发生器在使用时，要特别注意_____ 和 _______ 的匹配，信号发生器才能正常使用，否则应在信号发牛器的输出端与负载之间加一个 _________ o 6.补充完整低频信号发生器的基本组成方框图。

电压输岀7.示波管由—、________ 和荧光荧三部分组成。

8.示波器Y通道中 _____ 是在内触发信号之后引出，它的作用是_____________9.在测量周期时，为减少被测信号受到干扰造成的转换误差，电子计数器应采用____________ 测量法。

10.用最大显示为1999和5999的数字电压表测量5.78V的电压时，应分别选择的量程为_______ 和________ ，分辨力分别为________ 和 _______ O11・BT-3型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进行定量，即利用频标来确定图形上任意点的_________ ，常用的频标有________ 和________ O12.交流电桥平衡必须同时满足两个条件: ______ 平衡条件和—平衡条件。

成都理工大学2005—2006学年 第一学期《电子测量仪器原理及应用》考试试卷一、（20分） 1．叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。

（5分） 直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。

如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。

间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。

如：用伏安法测量电阻消耗的直流功率P ，可以通过直接测量电压U ，电流I ，而后根据函数关系P ＝UI ，经过计算，间接获得电阻消耗的功耗P ；用伏安法测量电阻。

组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。

例如，电阻器电阻温度系数的测量。

2．选择测量方法时主要考虑的因素有哪些？（5分） ①被测量本身特性②所要求的测量准确度③测量环境④现有测量设备 3．说明点频法和扫频法测量网络频率特性的原理和各自特点。

（5分） 点频法：逐点测量幅频特性。

将正弦信号源接于被测电路输入端，由低到高不断改变信号源的频率，信号电压不应超过被测电路的线性工作范围，且尽量保持不变。

用测量仪器在各个频率点上测出输出信号与输入信号的幅度比，即可得到幅频特性。

扫频法：将等幅扫频信号加至被测电路输入端，然后用显示器来显示信号通过被测电路后振幅的变化。

由于扫频信号的频率是连续变化的，因此在屏幕上可直接显示出被测电路的幅频特性。

4．双踪与双线示波器的区别是什么？（5分）双踪示波器的垂直偏转通道由A 和B 两个通道组成。

两个通道的输出信号在电子开关控制下，交替通过主通道加于示波管的同一对垂直偏转板。

A 、B 两个通道是相同的。

主通道由中间放大器、延迟线、末级放大器组成，它对两个通道是公用的。

双线示波器采用双线示波管构成。

双线示波管在一个玻璃壳内装有两个完全独立的电子枪和偏转系统，每个电子枪发出的电子束经加速聚焦后，通过“自己”的偏转系统射于荧光屏上，相当于把两个示波管封装在一个玻璃壳内公用一个荧光屏，因而可以同时观察两个相互独立的信号波形。
