水晶头的接法568B标准

双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A 标准。

将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕一般地直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

即有如下几种情况：1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。

2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。

3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。

普通八心网线可以带两台电脑上网滴，如楼主所说1、2 、3 、4 、5 、6 、7 、8水晶头虽然接了八根，但是电脑上网只用了其中四根，剩下的四根要么可以接两部不同号码的电话，要么再接一台电脑，电脑上网只用了1 、2 、3 、 64 、5 和7、8可以分别接两部电话或者再接一台电脑上网这对于办公室是非常有用滴，网线的两头都按照T568B线序接就行了，不用跳线了。

对等网也可以使用这种网线，现在都兼容了。

网线有两种做法，一种是交叉线，一种是平行线
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑
六类网线接水晶头的线序接法
交叉线和直通线的线序
下面将“交叉线”与“直通线”的线序接法大体说一下，本站好不容易整理到的。

直连网线的接法：左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
另外一头与上面的一样！
交叉网线的接法：左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
另外一头制法的接法：左起：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕
美国电子工业协会（EIA）
美国电信工业协会（TIA）
各种类型的网线制作方法，颜色对接方式列表
千兆网线做法:
1、千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)。

两种网线水晶头接法详解
按照EIA/TIA 的布线标准，水晶头接法一般有568A和568B两种接线方法，网线接法也有直通线线和交叉线两种接法。

详细如下：
1、水晶头接法
网线一般有4对双螺旋的线对，分别为绿线对、蓝线对、橙线对、棕线对。

每组线对中有一根纯色线、一根和白色的混色线。

水晶头上有8个铜片和线槽。

①、568A接法
按照568A标准线序，水晶头线槽从左到右依次插入白绿、纯绿、白橙、纯蓝、白蓝、纯橙、白棕、纯棕等8种颜色的线缆，然后用压线钳压制而成就可以了。

②、568B接法
568B是国内用的最多的接线法。

它的线序和568A略有不同。

水晶头线槽从左到右依次插入白橙、纯橙、白绿、纯蓝、白蓝、纯绿、白棕、纯棕等8种颜色的线缆。

同样用压线钳压制好就可以了。

网线的接法
按照水晶头不同接法，网线也分为直通线和交叉线两种接法。

①、直通线接法
直通线的接法就是两头水晶头采用相同的接法连接而成的网线。

一种是两头都采用568A，一种是两头都采用568B接法。

②、交叉线接法
交叉线的接法就是两头水晶头采用不同的接法连接而成的网线。

即一头水晶头采用568A，一头水晶头采用568B。

总结
水晶头有568A和568B两种接法，网线有直通和交叉两种接法。

早年有些设备还需要交叉线，现在几乎所有设备都是自适应的，一般采用直通线就可以了。

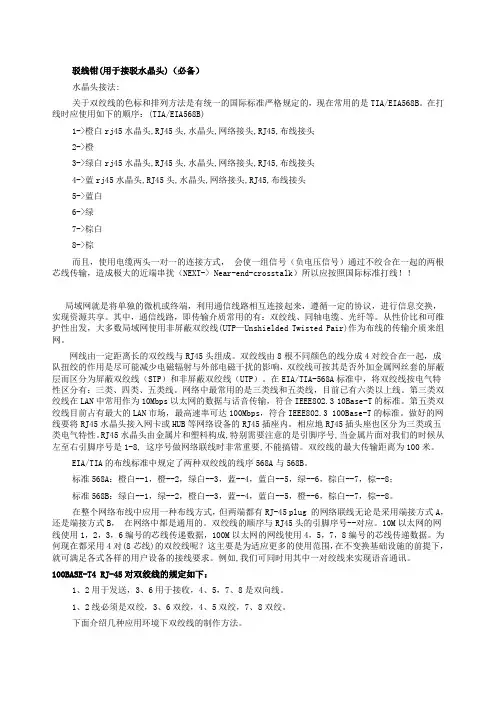

驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

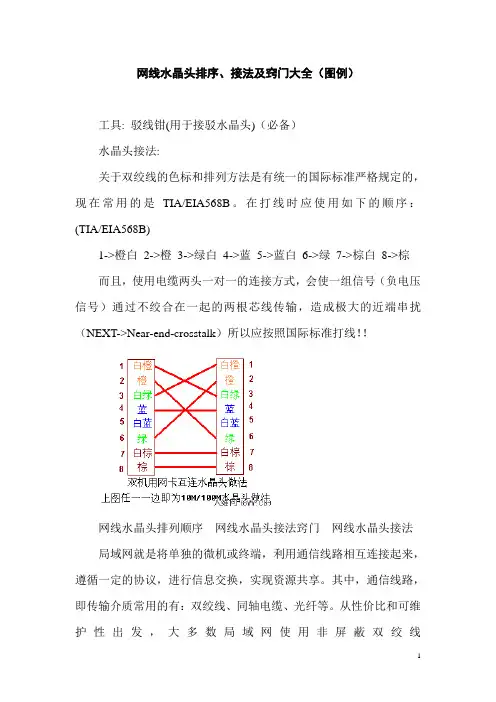

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN 市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。

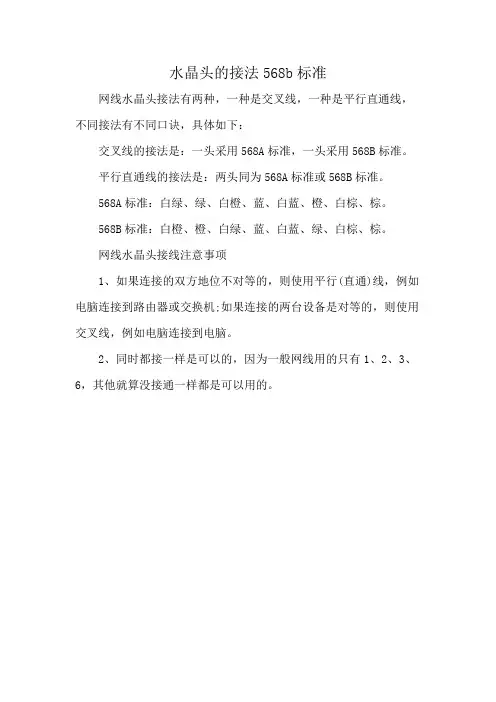

水晶头的接法568b标准
网线水晶头接法有两种，一种是交叉线，一种是平行直通线，不同接法有不同口诀，具体如下：
交叉线的接法是：一头采用568A标准，一头采用568B标准。

平行直通线的接法是：两头同为568A标准或568B标准。

568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

网线水晶头接线注意事项
1、如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机;如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

2、同时都接一样是可以的，因为一般网线用的只有1、2、
3、6，其他就算没接通一样都是可以用的。

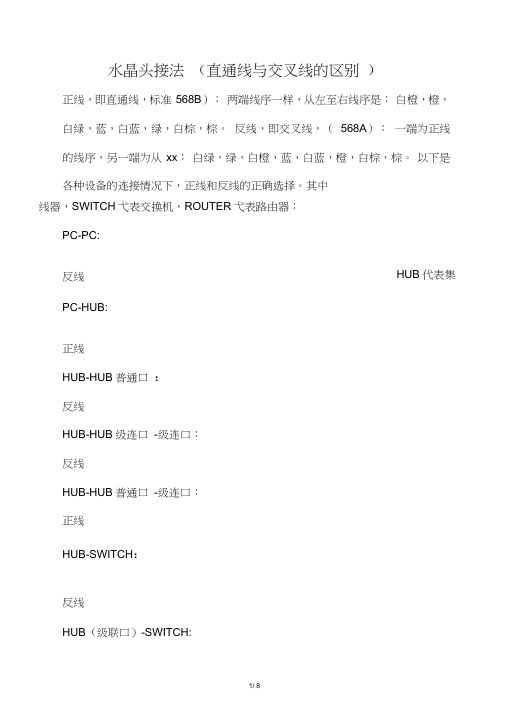

水晶头接法（直通线与交叉线的区别）正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线，即交叉线，（568A）：一端为正线的线序，另一端为从xx：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

以下是各种设备的连接情况下，正线和反线的正确选择。

其中线器，SWITCH弋表交换机，ROUTER弋表路由器：PC-PC:HUB代表集反线PC-HUB:正线HUB-HUB普通口：反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH：反线HUB（级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线lOOBaseT连接双绞线，以1OOMb/S的EIA/TIA 568B乍为标准规格。

1.直通RJ-45接头的制作第 1 步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

如下图所示。

当然也可使用专门的剥线工具来剥皮线。

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

第 2 步：剥除外包皮后即可见到双绞线网线的4对8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

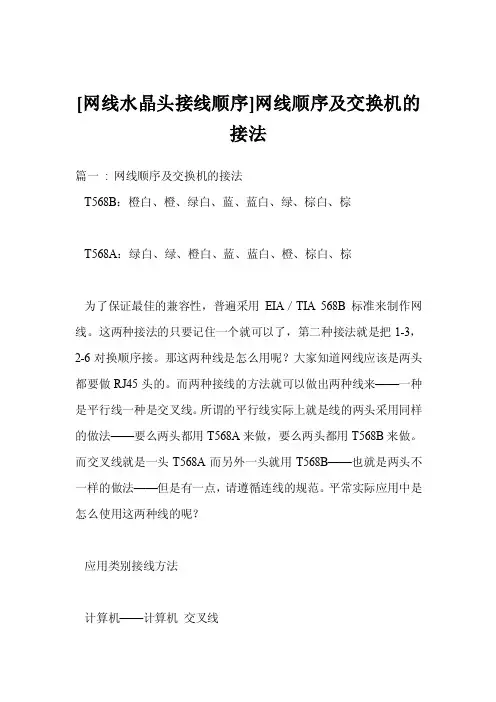

[网线水晶头接线顺序]网线顺序及交换机的接法篇一: 网线顺序及交换机的接法T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕为了保证最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。

这两种接法的只要记住一个就可以了，第二种接法就是把1-3，2-6对换顺序接。

那这两种线是怎么用呢？大家知道网线应该是两头都要做RJ45头的。

而两种接线的方法就可以做出两种线来——一种是平行线一种是交叉线。

所谓的平行线实际上就是线的两头采用同样的做法——要么两头都用T568A来做，要么两头都用T568B来做。

而交叉线就是一头T568A而另外一头就用T568B——也就是两头不一样的做法——但是有一点，请遵循连线的规范。

平常实际应用中是怎么使用这两种线的呢？应用类别接线方法计算机——计算机交叉线计算机——交换机平行线交换机——交换机交叉线或者平行线好了，我们再说明一下，交换机用RJ45线连接到交换机把两个交换机串起来就称做级连。

级连的作用就是当一台交换机的接口数太少了的时候，将两个交换机“堆叠”起来，通过RJ45线来达到组成一个更多口的“大”交换机。

而交换机到交换机的级连一共有三种不同的方式。

1、交换机的UPLINK口连接到交换机的普通口；2、交换机的UPLINK口连接到交换机的UPLINK口；3、交换机的普通口连接到交换机的普通口；这三种级连的接线也是不同的：第一种情况用平行线；第二种情况用交叉线；第三种情况也用交叉线。

给大家一个方便记忆的方法，那就是交换机级连中，如果你要进行级连的两口口的属性相同，那么就一定用交叉线了！其他情况就用平行线了。

篇二: 网线水晶头接线的顺序问题网线水晶头接线的顺序问题当然不行了。

一般做水晶头都是用T568B。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

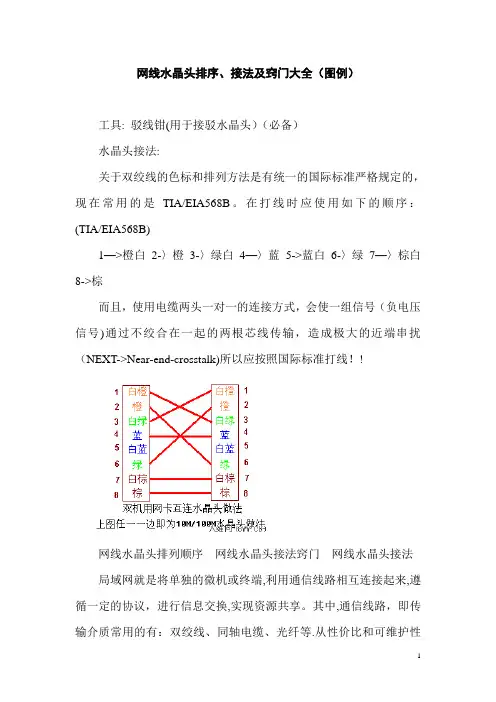

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳(用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2-〉橙3-〉绿白4—〉蓝5->蓝白6-〉绿7—〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk)所以应按照国际标准打线！!网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换,实现资源共享。

其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等.从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-UnshieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成.双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线(UTP)。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线.网络中最常用的是三类线和五类线,目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps，符合IEEE802。

3100Base—T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

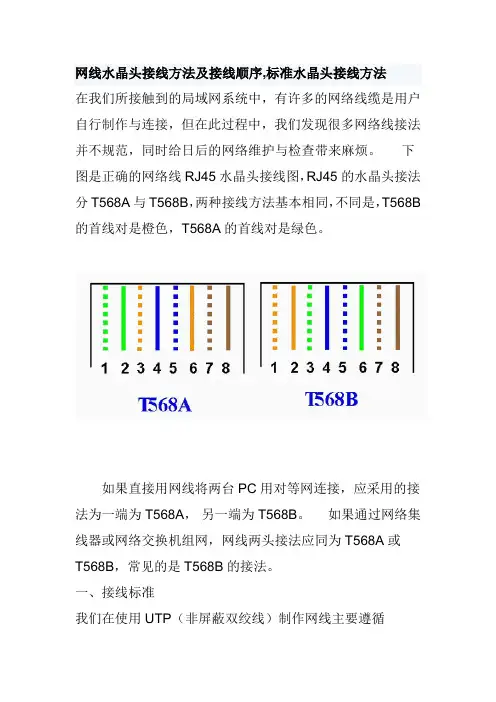

网线水晶头接线方法及接线顺序,标准水晶头接线方法在我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45水晶头接线图，RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B 的首线对是橙色，T568A的首线对是绿色。

如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用三、制作过程：1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

一般我们使用T568B标准的直连接法。

具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

另一端接线顺序一样。

但特殊情况，如双机直接互联和网络转接时需要用交叉连接法：一端按T568B顺序，即按上面的顺序。

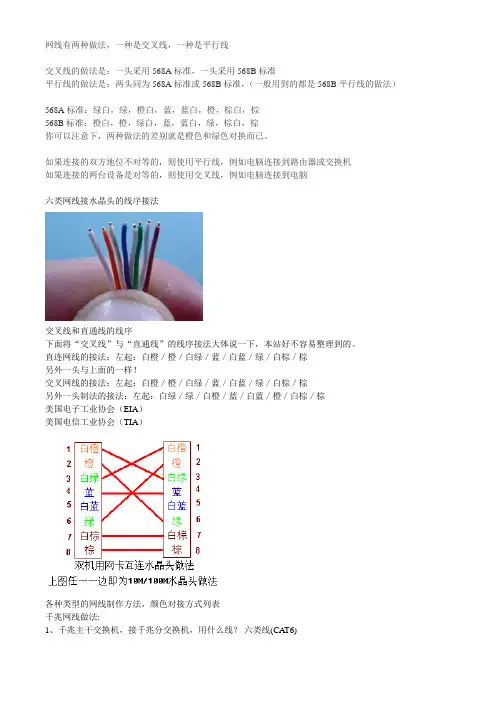

网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑六类网线接水晶头的线序接法交叉线和直通线的线序下面将“交叉线”与“直通线”的线序接法大体说一下，本站好不容易整理到的。

直连网线的接法：左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另外一头与上面的一样！交叉网线的接法：左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另外一头制法的接法：左起：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕美国电子工业协会（EIA）美国电信工业协会（TIA）各种类型的网线制作方法，颜色对接方式列表千兆网线做法:1、千兆主干交换机，接千兆分交换机，用什么线？六类线(CA T6)2、千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26****换机 .六类线(CAT6)3、千兆主干交换机，接新服务器，用什么线？ .六类线(CA T6)4、千兆主干交换机，接老服务器，用什么线？超五类(CA T5E).,跑100Mbps5、千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CA T6),起码要用超五类(CAT5E).6、百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉7、类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5白橙橙白绿蓝白蓝绿白棕棕白绿绿白橙白棕棕橙蓝白蓝一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝百兆网线做法: 白橙橙白绿蓝白蓝绿白棕棕千兆网线做法: 白绿绿白橙白棕棕橙蓝白蓝标准568A：直通线：白绿–1，橙–2，白绿–3，蓝–4，白蓝–5，绿–6，白棕–7，棕–8；白绿–1，橙–2，白绿–3，蓝–4，白蓝–5，绿–6，白棕–7，棕–8。

网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。

其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。

310Base-T的标准。

第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。

3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

网线制作方法(网线水晶头接线顺序) 网线制作方法(网线水晶头接线顺序)网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。

交叉线的做法是:一头采用568A标准，一头采用568B标准。

平行(直通)线的做法是:两头同为568A标准或568B标准。

基本信息中文名称网线水晶头接法分类直连互联法、交叉互联法目的将水晶头连接属性网线连接方法目录1操作方法2步骤/方法3注意事项操作方法网线有两种做法，一种是交叉线，一种是平行(直通)线交叉线的做法是:一头采用568A标准，一头采用568B标准平行(直通)线的做法是:两头同为568A标准或568B标准，(一般用到的都是568B平行(直通)线的做法)568A标准:白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕步骤/方法先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

1-3、2-6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是: 网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为"交叉线.例如，当线的一端从左到右的芯线顺序依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的。

具体是:第1脚--橙白、第2脚--橙色、第3脚--绿白、第4脚--蓝色、第5脚--蓝白、第6脚--绿色、第7脚--棕白、第8脚--棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。

网线水晶头接法ab图解假定只需四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个进口绑缚即可.假定只需一根网线，但想两台机子一同上网，不添加外设，做网线时45水晶头联接办法水晶头金属面临自个，从左到右为1－8（白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB（电脑联接上网设备）A端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC（电脑联接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB（上网设备联接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包含6类线）双绞线的办法与百兆网线的办法一样，也分为直通和穿插两种。

直通网线与咱们往常所运用的没有啥区别，都是逐一对应的。

可是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆穿插网线的制造与百兆纷歧样，制造办法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于纷歧样设备相连（如网卡到沟通机）。

穿插线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

十M的网卡中只需四根弹片，8根线中另四根不起效果，所以恳求低，两端是同一次第就行，但最佳按规范做；十0M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严峻依照规范做线能削减网络缺陷。

网线水晶头的接法1.关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。

把一部分的保护胶皮去掉。

在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。

第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。

解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。

若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。

如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

第五步：我们需要做的就是把整理好的线缆插入水晶头内。

需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。

rj45 水晶头接法，接线标准和步骤
我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45 水晶头接线图，RJ45 的水晶头接法分
T568A 与T568B，两种接线方法基本相同，不同是，T568B 的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC 用对等网连接，应采用的接法为一端为
T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A 或T568B，常见的是T568B 的接法。

接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA- 568A（简称T568A）和ANSI/TIA/EIA-568B（简称T568B）标准。

T568B 标准一般使用较多，在使用三类双绞线、五类双绞线、增强的。

568B标准水晶头八根线的顺序
标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8
568B网线绞法：
即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
568A网线绞法：
即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
交换机与工作站、服务器采用568B与568B；
交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口”
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
制作线的时候，有一个一般性的原则就是：
同类（连接线的两端是同一种设备）交叉（做交叉线）
异类（连接线的两端是不同的设备）平行（作平行线）
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）
做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了！。
