网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

• 2、剥除外包皮即可见到双绞线的 4 对 8 条
芯线，并且可以看到每对的颜色都不同。 先把 4 对芯线一字并排排列，然后再把每 对芯线分开，并按从左到右：白橙、 橙、 白绿、蓝、白蓝、绿、白棕、棕的顺 序排列(这种排列称为 568B 排序)。然后 用 网线钳垂直于芯线排列方向剪齐。
3、左手水平握住水晶头，然后把剪齐、并列 排列的 8 条芯线对准水晶头开口并排 插入水 晶头中，注意一定要使各条芯线都插到水晶 头的底部，不能弯曲。
•
网线水晶头接法主要有两种， 一种是平行线接法，另一种是 交叉线接法。
必备工具：压线钳，水晶头，网 线，网线测试仪
一、平行线接法
• 1、用双绞线网线钳把五类双绞线的一端剪
齐(最好先剪一段符合布线长度要求的 网 线)，然后把剪齐的一端插入到网线钳用于 剥线的缺口中。注意网线不能弯， 直插进 去，直到顶住网线钳后面的挡位，稍微握 紧压线钳慢慢旋转一圈。
• 交叉线接法和直通线接法的基本步骤是一
样的，不同的就是芯线的排列规则了，并 且两个头的排列规则也不一样。主要有两 种排序：568A标准和568B标准(绿橙换位)。 即： • 568A 标准：白绿，绿，白橙，蓝，白 蓝，橙，白棕，棕 • 568B 标准：白橙，橙，白绿，蓝，白 蓝，绿，白棕，棕
• 交叉线接法即一端是568A标准， 另一端是
这序号做网络联线时非常重要,不能搞错。双绞线 的最大传输距离为100米。 标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝 白--5，橙--6，棕白--7，棕—8 ； 标准568B： 橙白--1，橙--2，绿白--3，蓝--4，蓝 白--5，绿--6，棕白--7，棕—8 。 1、2用于发送，3、6用于接收，4、5，7、8是双 向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8 双绞。

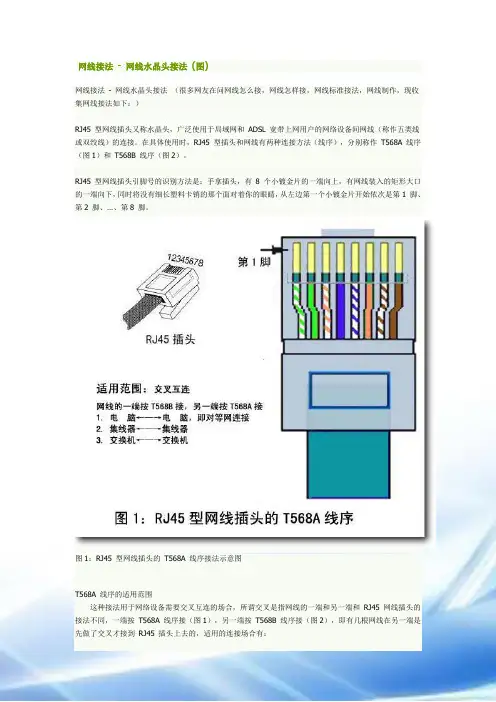

网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛使用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体使用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端和RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚和网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚和网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头和网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。

如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。

网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。

其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。

310Base-T的标准。

第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。

3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。

比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。

注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。

然后用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。

水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

至此，这个 RJ-45 头就压接好了。

按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。

2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。

有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

网线接法|水晶头接法&网线线序及设备间连接(附图)。

局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：-------双绞线、同轴电缆、光纤等。

-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。

EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8注："橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同双绞线的顺序与RJ45头的引脚序号要—一对应。

为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。

©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户")
T568B线序：&:h
©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户rj:\
1 2 3 4 5 6 7 8knjO^
©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户/(TC
橙白橙绿白蓝蓝白绿棕白棕^n%3N!
©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户:,

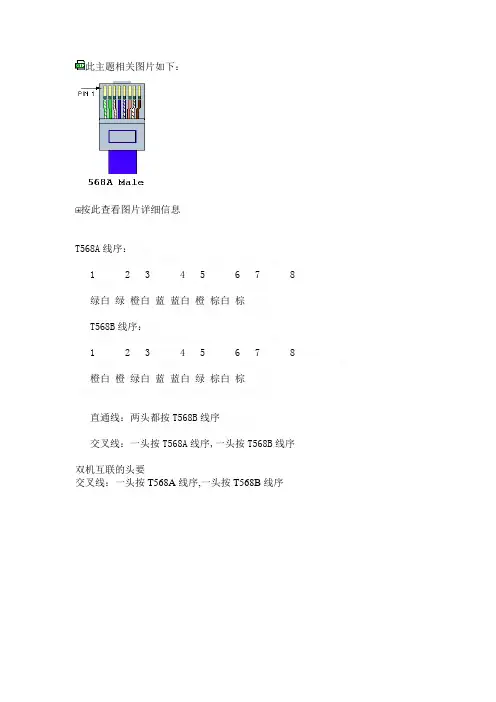

此主题相关图片Biblioteka 下：按此查看图片详细信息文件大小4KB
图像宽度120
图像高度180
图像大小120x180
T568A线序：l=q[
©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户j/~<:
1 2 3 4 5 6 7 8rR
©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户Y
绿白绿橙白蓝蓝白橙棕白棕ZEg
:s'vD[
直通线：两头都按T568B线序aPq6
©普洱茶乡论坛--普洱信息港--中国普洱茶第一门户8u)_
交叉线：一头按T568A线序,一头按T568B线序;
双机互联的头要
交叉线：一头按T568A线序,一头按T568B线序

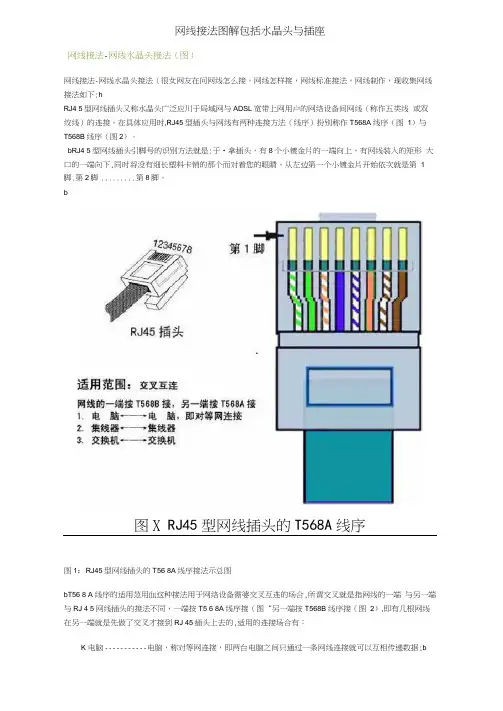

网线接法-网线水晶头接法（图）网线接法-网线水晶头接法（很女网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下:hRJ4 5型网线插头又称水晶头广泛应川于局域网与ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时,RJ45型插头与网线有两种连接方法（线序）扮别称作T568A线序（图1）与T568B线序（图2）。

bRJ4 5型网线插头引脚号的识别方法就是:于•拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个而对着您的眼睛，从左边第一个小镀金片开始依次就是第1脚.第2脚......... 第8脚。

b图X RJ45型网线插头的T568A线序图1：RJ45型网线插头的T56 8A线序接法示总图bT56 8 A线序的适用范用血这种接法用于网络设备需婆交叉互连的场合,所谓交叉就是指网线的一端与另一端与RJ 4 5网线插头的接法不同，一端按T5 6 8A线序接（图“另一端按T568B线序接（图2）,即有几根网线在另一端就是先做了交叉才接到RJ 45插头上去的,适用的连接场合有：K 电脑----------- 电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;b2.集线器一-集线器;b 3•交换机------------- 交换机°bbT568A线序的接法如图1所示,RJ45型网线插头族脚与网线颜色标总;的对应关系就是:b 插头脚号网线颜色1 ------------- 绿白b5 ------------- 蓝白6--------- 橙7 ------------- 棕白 8 ------------- 棕适用范围二—、直连线互连网线的两端均按T568B 接 1. 电脑ADSL 猫2. ADSL 猫3. 电 脑 ----- A D$L 路由器的LAN 口4. 电脑 ------- 集线器或交扌奂机二.交叉互连网线的一端按T568B 接，另一端按T568A 接 电脑 电脑，即对等网连接 集线器——集线器 交换机 交换机图2： RJ45型网线插头的T568B 线序图2：RJ4 5型网线插头的T568B 线序接法示意［緇＞ bT5 6 8B 线序的适用范I 極一.直连线互连网线的两端均按T568B 接1・电脑 -------ADSL 猫2. ADS L 猫 -------ADSL 路由器的WAN 口b3＞电 脑 -------- ADSL 路由器的 LAN 口b 4.电脑 -------- 集线器或交换机 二、交叉互连b 网线的一端按T5 6 8 B 接，另一端按T568A 接1 b 、电 脑 -------------- 电脑出卩对等网连接2.集线器 ------- 集线器血 3、 交换机一-^交换机^＞bT568B 线序的接法橙白血 4 ------------------- 蓝bRJ45插头!■II II 11 II一ADSL 路由器的WAN 口1, 2. 3. 12如图2所示,RJ45型网线插头各脚与网线颜色标忐的对应关系就是：插头脚号网线颜色1 ------------- 橙白b2 --------------橙3 ----------- 绿白血4 ------------------------- 蓝血5 ------------ 蓝白b6 --------------- 绿7 ----------- 棕白8 -------- 棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时Jj 4 5型网线插头与网线的接法就是:一端按t 5 68a 线序接厂端按t568b线序接，然后网线经r J45插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

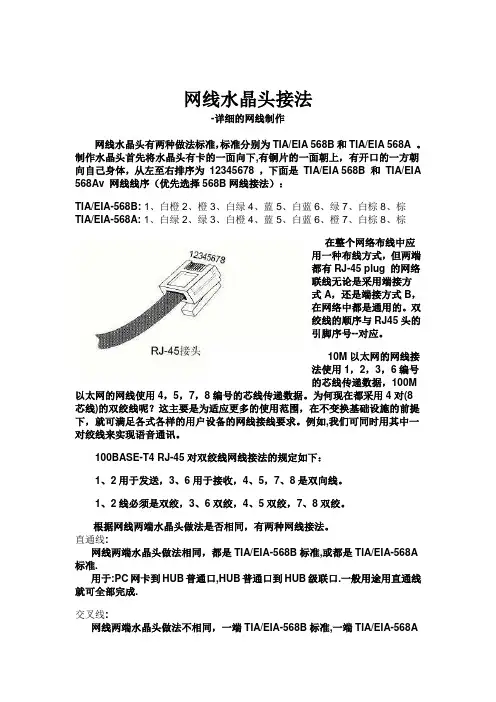

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M 以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A 标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

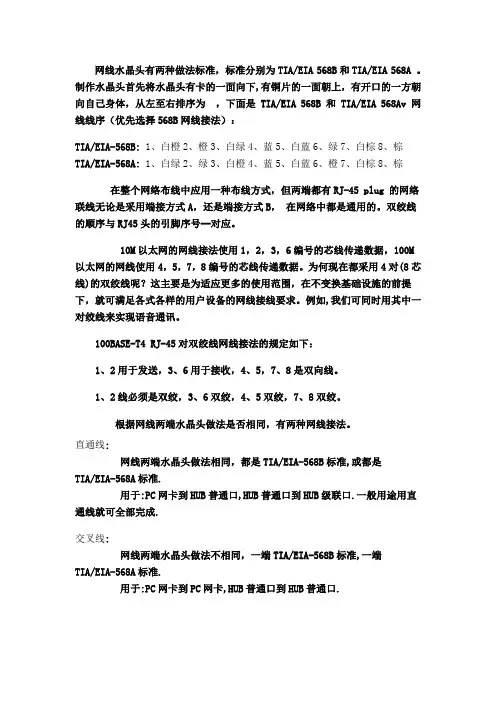

电脑网线水晶头接法网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M 以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A 标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A 标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

四芯网线水晶头接法图解
我们常见的网线都是有八根线，也就是俗称的“八芯网线”，但是如果家里接的是小区宽带的话，也许你会发现你的网线只有四根线，俗称“四芯网线”，那这种四芯网线怎么接水晶头呢?
网线水晶头接法有568A和568B两种接法，如下
TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕
但是我们日常生活中所制作的八芯网线其实只用了四根，就是线序中1、2、3、6是用于连接上网的，所以只要接这四根线就可以正常上网了。

用网线钳剥开网线后，按照568A或者568B水晶头接法将网线排序并将四根线插入到水晶头的1、2、3、6线槽内(千万不要弄错)，然后用网线钳压紧即可。

这样一根四芯网线就做好了。

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M 以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A 标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A 标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。
