网线(5类双绞线)水晶头制作方法讲解(配图)2009-05-15 15:09此教程适用于从事专业网线连接铺设工种人员及非专业初学者。
1.材料(1)相应长度的双绞线。
通常使用最多的是5类和超5类(传输速率100Mbps)非屏蔽双绞线(Unshielded Twisted Pair,UTP-5),布此类线时应注意使网线尽量避开电磁干扰,并且规定双绞线的最大长度不超过100m。
无特殊需要不必购置6类线,其传输速率可达1Gpbs,价格较高。
(2)RJ-45接头:俗称水晶头,顶端有8个金属刀口。
双绞线两端必须先压制RJ-45接头,然后才能与集线器或者计算机网卡上的RJ-45接口相连。
有时,当网线长度不够时,还可以利用RJ-45延长插座来串接另一条网线。
2.工具(1)RJ-45压线/切线/剥线钳:具有压线、切线与剥线的多功能专用钳。
(2)网线测试仪(Link Tester):用来测试接好的网线的同断。
3.接口标准为了方便网络连接,对于双绞线的制作,国际上规定了EIA/TIA 568A和568B两种接口标准,这两个标准是当前公认的双绞线的制作标准。
相应的接口线序排列如下表所示。
事实上,568A标准就是将568B标准的1号线和3号线对调,2号线和6号线对调。
我们日常用到的跳线有两种类型:平行线(又称直通线)和交叉线(又称级连线)。
它们的制作方法如下:(1)平行线:将双绞线的两端都按照568B标准(或都按照568A标准)整理线序,压入RJ-45水晶头内。
(2)交叉线:双绞线一端接头制作时采用568B标准,另一端则采用568A标准。
事实上,平行线也可以不按照上述标准制作,只要两端芯线顺序一致即可,但这样制作出来的平行线不符合国际压线标准,使用时会影响网络速度,所以要按照国际标准压线。
4.制作步骤(1)用RJ-45压线钳的切线槽口剪裁适当长度的双绞线。
(2)用RJ-45压线钳的剥线口将双绞线一端的外层保护壳剥下约1.5cm(太长接头容易松动,太短接头的金属刀口不能与芯线完全接触),注意不要伤到里面的芯线,将4对芯线成扇形分开,按照相应的接口标准(568A或568B)从左至右整理线序并拢直,使8根芯线平行排列,整理完毕用斜口钳将芯线顶端剪齐。
网线水晶头接法序(图文详解)————————————————————————————————作者:————————————————————————————————日期:2网线水晶头接法和线序(图文详解)网线制作是搞网络的人的必修课,也是最为基础的实战项目。
网线制作方法有很多,我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系,与他们相互缠绕的分别是白橙、白绿、白蓝、白棕,有的稍微有点橙色,有的只是白色,如果是纯色,千万要注意,不要将四个白色搞混了。
我们分别将他们的缠绕去掉,注意摆放的顺序是:橙绿蓝棕,白在前,蓝绿互换。
也就是说最终的结果是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直,使用切线刀将其切齐,切线刀通常的网线钳都有,一定要确保切的整齐,然后平放入水晶头,使劲儿往前顶,当从水晶头的前放都看到线整齐的排列之后,使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换,变成:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B,如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B (适用于电脑与电脑)568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕我们常见的以下情况需要直连线,如:计算机和交换机互连,交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了,这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则,不过如果不遵守这个规则,网线的抗干扰性能和抗衰减性能就很差。
RJ45接线图
如果直接用网线将两台PC用对等网连接,应采用的接法为一端为T568A,另一端为T568B。
如果通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B 的接法。
一、接线标准
我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。
在使用上,T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、RJ-45各脚功能(10BaseT/100BaseTX):
1、传输数据正极 Tx+
2、传输数据负极 Tx-
3、接收数据正极 Rx+
4、未使用
5、未使用
6、接受数据负极 Rx-
7、未使用
8、未使用。
网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB(普通路由器、无线 AP 等)相连,以及 HUB 与以太网接口相连。
比如,对于几台电脑一起共用一个小区宽带的,所有需要用到的网线(PC 与 HUB 或者路由器相连,HUB 或者路由器与小区宽带接口相连),都属于这种情况。
1.用双绞线网线钳把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的网线),然后把剪齐的一端插入到网线钳用于剥线的缺口中。
注意网线不能弯,直插进去,直到顶住网线钳后面的挡位,稍微握紧压线钳慢慢旋转一圈(无需担心会损坏网络里面芯线的包皮,因为剥线的两刀之间留有一定距离,这距离通常就是里面 4 对芯线的直径),让刀口划开双绞线的保护胶皮,拔下胶皮。
2.剥除外包皮即可见到双绞线的 4 对 8 条芯线,并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
先把 4 对芯线一字并排排列,然后再把每对芯线分开,并按从左到右:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列(这种排列称为 568B 排序)。
然后用网线钳垂直于芯线排列方向剪齐。
3.左手水平握住水晶头,然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中,注意一定要使各条芯线都插到水晶头的底部,不能弯曲。
4. 确认所有芯线都插到水晶头底部后,即可将插入网线的水晶头直接放入网线钳压线缺口中。
水晶头放好后即可压下网线钳手柄,一定要使劲,使水晶头的插针都能插入到网线芯线之中,与之接触良好。
至此,这个 RJ-45 头就压接好了。
按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头,要注意的是芯线排列顺序一定要与另一端的顺序完全一样,这样整条网线的制作就算完成了。
2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接,以及两台计算机直接通过网卡相互连接。
有些朋友想将家里的两台 PC 连接起来组成一个小局域网,还有 ADSL MODEM 和 HUB 的连接,都属于这一情况。
网线接法|水晶头接法&网线线序及设备间连接(附图)。
局域网就是将单独的微机或终端,利用网络相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。
网线常用的有:-------双绞线、同轴电缆、光纤等。
-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair)作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA/TIA-568标准中,将双绞线按电气特性区分为:三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称“SE”(Position,位置)。
凹槽内的金属触点共有8个,简称“8C”(Contact,触点),因此业界对此有“8P8C”的别称。
特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线菲常重要,不能搞错。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
568A标准:绿白——1,绿——2,橙白——3,蓝——4,蓝白——5,橙——6,棕白——7,棕——8568B标准:橙白——1,橙——2,绿白——3,蓝——4,蓝白——5,绿——6,棕白——7,棕——8注:"橙白"是指浅橙色,或者白线上有橙色的色点或色条的线缆,绿白、棕白、蓝白亦同双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性,普遍采用EIA/TIA 568B标准来制作网线。
RJ45网线水晶头接法[图解]各种不同颜色的线的阻值不一样,传输的网络信号可能会有所区别,所以最好是按照T568A/B的标准来接T568A标准:绿橙蓝棕(绿白绿橙白蓝蓝白橙棕白棕)T568B标准:橙绿蓝棕(橙白橙绿白蓝蓝白绿棕白棕)制作标准:1)交叉线:T568A==================T568BT568B==================T568A应用范围:交换机(集线器)—连接—交换机(集线器)电脑网卡—连接—电脑网卡(双机互联)2)直通线:T568A==================T568AT568B==================T568B应用范围:交换机(集线器)—连接—电脑网卡电脑网卡—连接—交换机(集线器)准备工作:1.压线钳一把,市场价20左右。
2.水晶头若干 3.测线器一台其实双绞线的接法不只有一种,只要方法正确任何一种都能够接通,这里先介绍一下国际标准TIA/EIA568B,在后面在给大家介绍一下我自己实践总结出来的经验。
标准586B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8 标准568A: 绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8 下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口,而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可,此时,HUB为MDI-X口,PC为MDI口。
2)在进行间HUB级连时,应把级连口控制开关放在MDI(Uplink)上,同时用直通线相连。
如果HUB没有专用级连口,或者无法使用级连口,必须使用MDI-X 口级连,这时,我们可用交叉线来达到目的,这里的交叉线, 即是在做网线时,用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚;再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。
网线水晶接头各种法(带图)普通的网线分为两种,一种是机对机,一种是机对集线器,既一种是同等设备,一种是不同设备。
一要网线有两个水晶头,不同的网线,水晶头的做法不一样。
水晶头的做法普通的也是两种,一种为568A,一种为568B,同等设备的水晶头由一个56 8A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法:568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕568B:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕排好线后,用手捏紧,左右折一下,就可以把网线弄直,并且紧紧的挨在一起,剪掉多余的线,把水晶头有卡的向下,套进来,保证每根线都和里面的金属丝接触到,用网线钳夹紧. 网线接法水晶头金属面对自己,从左到右为1-8标准568A: 绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8标准586B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准,标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为12345678 ,下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序(优先选择568B网线接法):TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B,在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。
网线水晶头排序、接法及窍门大全(图例)工具: 驳线钳(用于接驳水晶头)(必备)水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序:(TIA/EIA568B)1—>橙白2-〉橙3-〉绿白4—〉蓝5->蓝白6-〉绿7—〉棕白8->棕而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near-end-crosstalk)所以应按照国际标准打线!!网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。
其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等.从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成.双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
在EIA/TIA-568A 标准中,将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线,目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.310Base-T的标准。
第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps,符合IEEE802。
3100Base—T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。

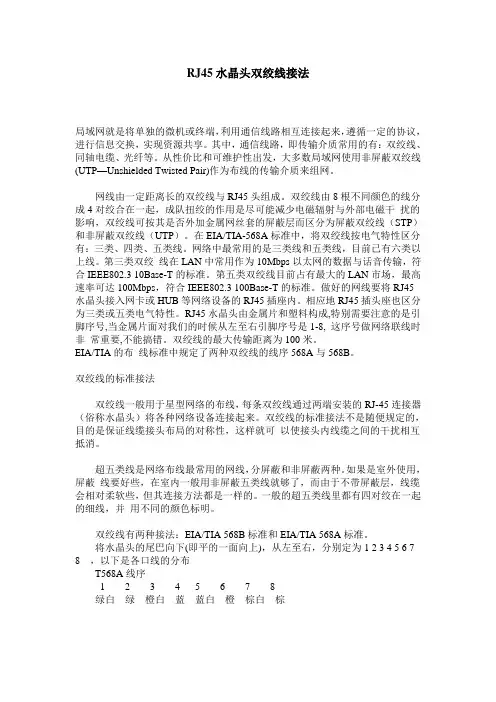

RJ45水晶头双绞线接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。
其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
在EIA/TIA-568A标准中,将双绞线按电气特性区分有:三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps,符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
双绞线的标准接法双绞线一般用于星型网络的布线,每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)将各种网络设备连接起来。
双绞线的标准接法不是随便规定的,目的是保证线缆接头布局的对称性,这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线,分屏蔽和非屏蔽两种。
如果是室外使用,屏蔽线要好些,在室内一般用非屏蔽五类线就够了,而由于不带屏蔽层,线缆会相对柔软些,但其连接方法都是一样的。

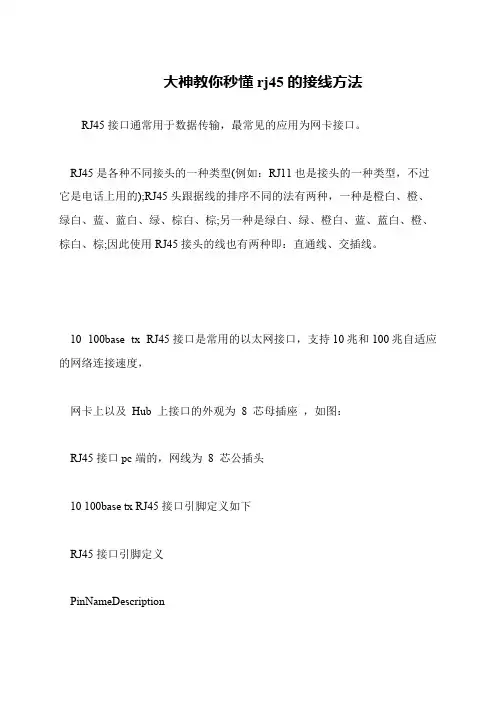

大神教你秒懂rj45的接线方法
RJ45接口通常用于数据传输,最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。
10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,
网卡上以及Hub 上接口的外观为8 芯母插座,如图:
RJ45接口pc端的,网线为8 芯公插头
10 100base tx RJ45接口引脚定义如下
RJ45接口引脚定义
PinNameDescription。
网线做法一.水晶头的顺序将水晶头有塑料弹片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1脚,最右边的是第8脚。
二.布线标准目前,最常使用的布线标准有两个,即T568A标准和T568B标准。
在网络施工中,建议使用T568B标准。
T568B标准描述的线序从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
实际上在10M 100M网络中,仅仅使用1、2及3、6 这四根线。
两边使用同样标准的线称为直通线,两边使用不同样标准的线称为级联线。
直通线,两端线序一样,线序是:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。
级联线,一端为正线的线序,另一端为:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。
PC-PC:级联线 PC-HUB:直通线HUB普通口-HUB普通口:级联线 HUB级连口-HUB级连口:级联线 HUB普通口-HUB级连口:直通线三、制作步骤如下:步骤 1:将双绞线的外皮除去2-3厘米。
交达在线 步骤2:剥线完成后的双绞线电缆如右图所示。
交达在线 步骤3:接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方,棕色对线拨向自己的方向,绿色对线剥向左方,蓝色对线剥向右方,如图所示。
上:橙左:绿下:棕右:蓝交达在线 交达在线 步骤4:将绿色对线与蓝色对线放在中间位置,而橙色对线与棕色对线保持不动,即放在靠外的位置,如图所示。
交达在线 左一:橙左二:绿左三:蓝左四:棕交达在线 步骤5:小心的剥开每一对线,因为我们是遵循EIA/TIA 568B的标准来制作接头,所以线对颜色是有一定顺序的(如图所示)。
交达在线 需要特别注意的是,绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起,这样会造成串扰,使传输效率降低。
图解网络墙身插座及R J45水晶头接法-CAL-FENGHAI.-(YICAI)-Company One1图解网络墙身插座及RJ45水晶头接法墙壁网线插座接法(图解)EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下:1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
?A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:请看下面这个示意图~?答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。
这样就可以了,然后有电脑测试一下,基本上就可以了网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。
单单一个模块的(空白的,生产商也太简便了一点吧)。
我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。
哈哈网线模块制作开始:先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。
再来认识一下打线的工具:下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。
露出了四组双绞线:将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。
水晶头接法口诀默认分类2009-02-19 09:47:52 阅读132 评论0 字号:大中小在我们所接触到的局域网系统中,有许多的网络线缆是用户自行制作与连接,但在此过程中,我们发现很多网络线接法并不规范,同时给日后的网络维护与检查带来麻烦。
下图是正确的网络线RJ45水晶头接线图,RJ45的水晶头接法分T568A与T568B,两种接线方法基本相同,不同是,T568B的首线对是橙色,T568A的首线对是绿色。
直连网线的制法,左起:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕(两个头都一样连接,口诀:橙绿蓝棕白在前,46对调线直连)(标准A、B类接法)交叉网线的制法,左起:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕另外一头制法,左起:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕口诀:橙绿绕组先交换, 4、6对调交叉线)二者没有本质的区别,只是颜色上的区别本质的问题是要保证:1,2 线对是一个绕对3,6 线对是一个绕对4,5 线对是一个绕对7,8 线对是一个绕对注意:不要在电缆一端用T568A,另一端用T568B T568A/T568B的混用是跨接线的特殊接线方法工程中使用比较多的是T568B 打线方法如果直接用网线将两台PC用对等网连接,应采用的接法为一端为T568A,另一端为T568B。
如果通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B的接法。
一、接线标准我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。
在使用上,T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
要自做网线需要以下材料:双绞线根据需要选购数十米到数百米,在选购时要注意选择5类线或超5类线,只有这种线才能达到100Mbps的传输速度,满足100M局域网的需求。
要辩别是否是5类双绞线,可从外观上来看,5类双绞线外层保护胶皮较厚较软,胶皮上标注“CAT 5”字样,外包装纸箱上标注有“5类”字样等等。
其一般1元每米。
水晶头水晶头也就是RJ45接头,其是和双绞线配合使用的网络介质,RJ45水晶头由金属片和塑料构成,大家特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。
可根据需要适当多选用几个。
压线钳用来制作网线的必备工具,一般30-50元左右一个。
测线仪电缆测试仪是比较便宜的专用网线通顺测试器,其价格在20-30元左右,可根据需要选用。
网线制作基本知识大家知道,双绞线做法有两种国际标准,分别是EIA/TIA 568A和EIA/TIA 568B。
标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8;标准568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8。
在整个网络布线中应用一种布线方式,但两端都有RJ45端头的网络连线无论是采用端接方式A,还是端接方式B,在网络中都是通用的。
实际应用中,大多数都使用T568B的标准,通常认为该标准对电磁干扰的屏蔽更好。
但实际上标准接法568A和568B二者并没有本质的区别,只是颜色上的区别,大家在做线需要注意的只是在连接两个水晶头时必须保证:1-2线对是一个绕对;3-6线对是一个绕对;4-5线对是一个绕对;7-8线对是一个绕对。
普通的网线分为两种,一种是机对机,一种是机对集线器,既一种是同等设备,一种是不同设备。
一根网线有两个水晶头,不同的网线,水晶头的做法不一样。
直通线缆水晶头两端都是遵循568A或568B标准,双绞线的每组绕线是一一对应的,颜色相同的在两头的水晶头的相应槽中保证一致即可。
网线水晶头排序、接法及窍门大全(图例)工具: 驳线钳(用于接驳水晶头)(必备)水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:(TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near—end-crosstalk)所以应按照国际标准打线!!网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。
其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
在EIA/TIA-568A标准中,将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线,目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。
310Base—T的标准。
第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps,符合IEEE802。
3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要,不能搞错.双绞线的最大传输距离为100米。
自由风翔从来不为谁停留,寻找另一次感动,我是风主页博客相册|个人档案查看文章RJ45水晶头的正确接线方法2007年01月25日上午 08:34在我们所接触到的局域网系统中,有许多的网络线缆是用户自行制作与连接,但在此过程中,我们发现很多网络线接法并不规范,同时给日后的网络维护与检查带来麻烦。
下图是正确的网络线RJ45水晶头接线图,RJ45的水晶头接法分T568A与T568B,两种接线方法基本相同,不同是,T568B的首线对是橙色,T568A 的首线对是绿色。
如果直接用网线将两台PC用对等网连接,应采用的接法为一端为T568A,另一端为T568B。
如果通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B的接法。
一、接线标准我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。
在使用上,T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、RJ-45各脚功能(10BaseT/100BaseTX):1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用三、制作过程:1、先抽出一小段线,然后把外皮剥除一段。
2、将双绞线反向解开。
3、根据标准排线,注意这非常重要。
一般我们使用T568B标准的直连接法。
具体排线方法是:先按“橙绿蓝棕,白在前”顺序理好线,再4-6交叉,交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。
rj45 水晶头接法,接线标准和步骤
我们所接触到的局域网系统中,有许多的网络线缆是用户自行制作与连接,但在此过程中,我们发现很多网络线接法并不规范,同时给日后的网络维护与检查带来麻烦。
下图是正确的网络线RJ45 水晶头接线图,RJ45 的水晶头接法分
T568A 与T568B,两种接线方法基本相同,不同是,T568B 的首线对是橙色,T568A 的首线对是绿色。
如果直接用网线将两台PC 用对等网连接,应采用的接法为一端为
T568A,另一端为T568B。
如果通过网络集线器或网络交换机组网,网线两头接法应同为T568A 或T568B,常见的是T568B 的接法。
接线标准
我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA- 568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B 标准一般使用较多,在使用三类双绞线、五类双绞线、增强的。
自由风翔
从来不为谁停留,寻找另一次感动,我是风
主页博客相册|个人档案
查看文章
RJ45水晶头的正确接线方法
2007年01月25日上午 08:34
在我们所接触到的局域网系统中,有许多的网络线缆是用户自行制作与连接,但在此过程中,我们发现很多网络线接法并不规范,同时给日后的网络维护与检查带来麻烦。
下图是正确的网络线RJ45水晶头接线图,RJ45的水晶头接法分T568A与T568B,两种接线方法基本相同,不同是,T568B的首线对是橙色,T568A 的首线对是绿色。
如果直接用网线将两台PC用对等网连接,应采用的接法为一端为
T568A,另一端为T568B。
如果通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B的接法。
一、接线标准
我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。
在使用上,T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、RJ-45各脚功能(10BaseT/100BaseTX):
1、传输数据正极Tx+
2、传输数据负极Tx-
3、接收数据正极Rx+
4、未使用
5、未使用
6、接受数据负极Rx-
7、未使用
8、未使用
三、制作过程:
1、先抽出一小段线,然后把外皮剥除一段。
2、将双绞线反向解开。
3、根据标准排线,注意这非常重要。
一般我们使用T568B标准的直连接法。
具体排线方法是:先按“橙绿蓝棕,白在前”顺序理好线,再4-6交叉,交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。
另一端接线顺序一样。
但特殊情况,如双机直接互联和网络转接时需要用交叉连接法:一端按T568B
顺序,即按上面的顺序。
另一端按T568A顺序,具体排线方法:先按“橙绿蓝棕,白在前”顺序理好,先4-6交叉,再1-3、2-6交叉,交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。
线的排列顺序:左手拿线,线头朝外,顺序是从左到右数。
右手拿插头,金属簧片朝上插入线芯。
4、绞齐线头。
5、插入插头,八根线要遵循同一标准。
6、用卡线钳夹紧。
7、使用测试仪测试。
四:各种情况下的双绞线排列顺序:
1、PC到HUB:
直连法:按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。
2、网络转接和双机互联:
交叉连接法:一端按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。
另一端按T568A标准,“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。
五、注意事项:
做双绞线一定要按以上顺序排列制作,才能保证网络畅通速度快。
有的人直接一一对应做的双绞线,虽然能用,却由于1-3线和2-6线不是一对线到对端,抗干扰能力差,所以网速慢,距离长了就不稳定了。
