网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

六类线水晶头线序六类线水晶头做法六类线接法图解网线有两种做法，一种是交叉线，一种是平行线。

交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法） 568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机。

如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

做一条3米的网线，直接根据网线上标明的数值，选取3米就可以了，一般六类网线都带米数。

1、使用工具取下1厘米左右的外皮，用于拉出内部的铜线。

2、将两端的外皮向后用力推，铜线和十字架一起向外拉，一拉一推就可以将网线拔出来了，预留1厘米，至少要拉出来3-5厘米，然后像这样固定住外皮，因为铜线很硬，所以固定好后，外皮就没法复原了。

3、用钳子剪掉十字骨架部分，然后开始理线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

4、也就是这样，理线的时候用力将线拉直，手法是用拇指指甲配合食指将线刮直，这时候线末端是弯的，然后双手一起用力，将线拉直压紧，这一步需要多多练习，一般做十多个头子就可以熟练掌握了。

5、达到这个效果后，用钳子，剪掉最上部弯曲的部分，只留下根部5-10毫米就可以了。

上图留得稍微有一些长，另外一头我留得比较短，做出来效果就好很多。

6、六类水晶头是两部分，一个是固定线序的辅助头，另一个就是水晶头部分了。

7、套上辅助头的效果，这时候注意一定要检查线序，决定成败的关键就在此时。

8、然后套上水晶头外部，注意检查辅助头和线是否顶到最里面了，如果上面安装辅助头后部的余线剩余太多，超过了10毫米就会导致辅助头顶不到最里面，导致压线失败。

这时候如果留太长也不需要拔出来剪掉，轻轻拔出辅助头再插入，多插几次就可以的。

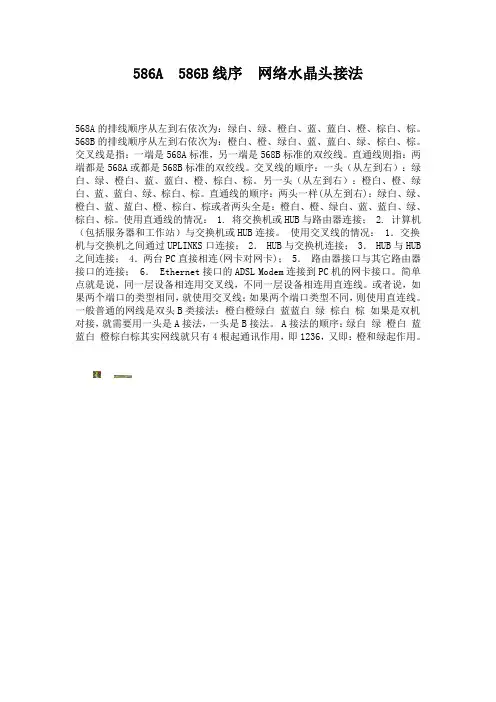

586A 586B线序网络水晶头接法
568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直通线则指：两端都是568A或都是568B标准的双绞线。

交叉线的顺序：一头（从左到右）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

另一头（从左到右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

直通线的顺序：两头一样(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕或者两头全是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

使用直通线的情况： 1. 将交换机或HUB与路由器连接； 2. 计算机（包括服务器和工作站）与交换机或HUB连接。

使用交叉线的情况： 1．交换机与交换机之间通过UPLINKS口连接； 2． HUB与交换机连接； 3． HUB与HUB 之间连接； 4．两台PC直接相连(网卡对网卡)； 5．路由器接口与其它路由器接口的连接； 6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。

简单点就是说，同一层设备相连用交叉线，不同一层设备相连用直连线。

或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。

一般普通的网线是双头B类接法：橙白橙绿白蓝蓝白绿棕白棕如果是双机对接，就需要用一头是A接法，一头是B接法。

A接法的顺序：绿白绿橙白蓝蓝白橙棕白棕其实网线就只有4根起通讯作用，即1236，又即：橙和绿起作用。

图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。

[共同点：蓝棕（两色系）均在后，白在前，4、6交替。

]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

两种网线水晶头接法详解
按照EIA/TIA 的布线标准，水晶头接法一般有568A和568B两种接线方法，网线接法也有直通线线和交叉线两种接法。

详细如下：
1、水晶头接法
网线一般有4对双螺旋的线对，分别为绿线对、蓝线对、橙线对、棕线对。

每组线对中有一根纯色线、一根和白色的混色线。

水晶头上有8个铜片和线槽。

①、568A接法
按照568A标准线序，水晶头线槽从左到右依次插入白绿、纯绿、白橙、纯蓝、白蓝、纯橙、白棕、纯棕等8种颜色的线缆，然后用压线钳压制而成就可以了。

②、568B接法
568B是国内用的最多的接线法。

它的线序和568A略有不同。

水晶头线槽从左到右依次插入白橙、纯橙、白绿、纯蓝、白蓝、纯绿、白棕、纯棕等8种颜色的线缆。

同样用压线钳压制好就可以了。

网线的接法
按照水晶头不同接法，网线也分为直通线和交叉线两种接法。

①、直通线接法
直通线的接法就是两头水晶头采用相同的接法连接而成的网线。

一种是两头都采用568A，一种是两头都采用568B接法。

②、交叉线接法
交叉线的接法就是两头水晶头采用不同的接法连接而成的网线。

即一头水晶头采用568A，一头水晶头采用568B。

总结
水晶头有568A和568B两种接法，网线有直通和交叉两种接法。

早年有些设备还需要交叉线，现在几乎所有设备都是自适应的，一般采用直通线就可以了。

网线水晶头和电话水晶头接线顺序网线的:水晶头型号:水晶头最常规的型号是RJ45,一般有8P8C,6P6C,6P4C,8P6C4P4C水晶头,电话线用的是4P4C的型号,接法是橙蓝绿棕一组,水晶头接法分为586A和586B568B 接法:(卡簧朝下，刀片面自已)排列顺序:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A 接法:排列顺序:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A 水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\ (总结:就是各自的1、2对着对方的3、6号线头)直线和交叉线的区别:直线:用于不同设备之间互连(交换机-PC)568B-568B反线:用于同种设备之间互连(PC-PC，交换机-交换机)568A-568B568A和568B的来源:1985年初，计算机工业协会(CCIA)提出对大楼布线系统标准化的倡仪，美国电子工业协会(EIA)和美国电信工业协会(TIA)开始标准化制定工作。

1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。

1995年底，EIA/TIA 568标准正式更新为EIA/TI A/568AEIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A:绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8;标准568B:橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

如果是机器与交换机或hub相连，则两头都做568a，或两头都做568b 如果是两台机器互连，则需要一头做568a，另一头做568b，也就是常说的1和3，2和6互换了另外，计算机通讯只使用1，3，2，6这四根线，因此，可以用其他4根作电话线，以节约布线成本。

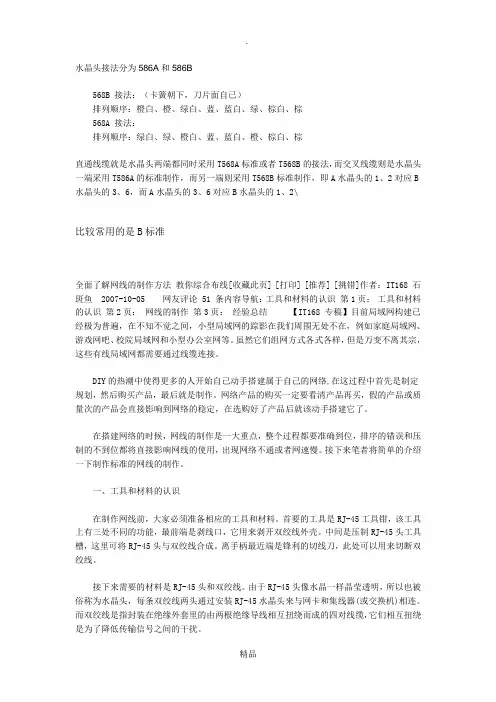

水晶头接法分为586A和586B568B 接法：（卡簧朝下，刀片面自已）排列顺序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A 接法：排列顺序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B 水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\比较常用的是B标准全面了解网线的制作方法教你综合布线[收藏此页] [打印] [推荐] [挑错]作者：IT168 石斑鱼 2007-10-05 网友评论 51 条内容导航：工具和材料的认识第1页：工具和材料的认识第2页：网线的制作第3页：经验总结【IT168 专稿】目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校院局域网和小型办公室网等。

虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。

DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定规划，然后购买产品，最后就是制作。

网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。

在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。

接下来笔者将简单的介绍一下制作标准的网线的制作。

一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。

首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。

中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。

离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。

接下来需要的材料是RJ-45头和双绞线。

由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。

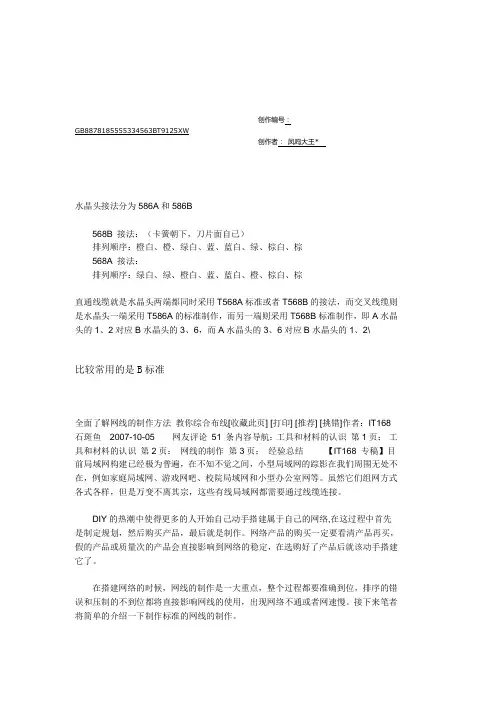

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*水晶头接法分为586A和586B568B 接法：（卡簧朝下，刀片面自已）排列顺序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A 接法：排列顺序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\比较常用的是B标准全面了解网线的制作方法教你综合布线[收藏此页] [打印] [推荐] [挑错]作者：IT168 石斑鱼2007-10-05 网友评论51 条内容导航：工具和材料的认识第1页：工具和材料的认识第2页：网线的制作第3页：经验总结【IT168 专稿】目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校院局域网和小型办公室网等。

虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。

DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定规划，然后购买产品，最后就是制作。

网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。

在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。

接下来笔者将简单的介绍一下制作标准的网线的制作。

一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。

首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。

中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。

离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。

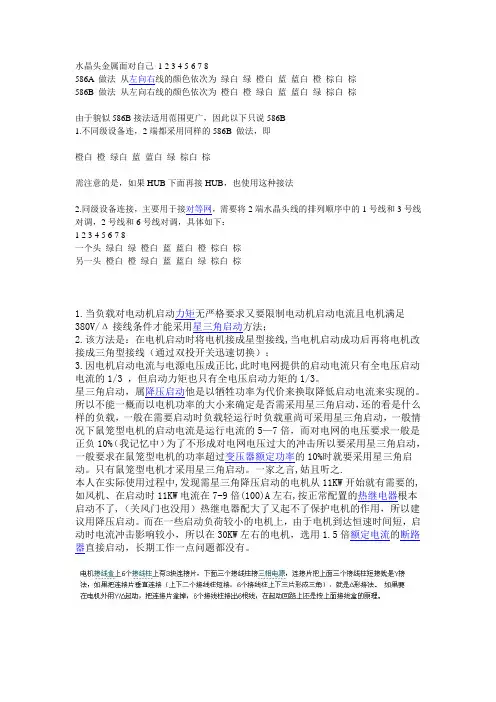

水晶头金属面对自己1 2 3 4 5 6 7 8586A 做法从左向右线的颜色依次为绿白绿橙白蓝蓝白橙棕白棕586B 做法从左向右线的颜色依次为橙白橙绿白蓝蓝白绿棕白棕由于貌似586B接法适用范围更广，因此以下只说586B1.不同级设备连，2端都采用同样的586B 做法，即橙白橙绿白蓝蓝白绿棕白棕需注意的是，如果HUB下面再接HUB，也使用这种接法2.同级设备连接，主要用于接对等网，需要将2端水晶头线的排列顺序中的1号线和3号线对调，2号线和6号线对调，具体如下：1 2 3 4 5 6 7 8一个头绿白绿橙白蓝蓝白橙棕白棕另一头橙白橙绿白蓝蓝白绿棕白棕1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

网线水晶头全反线接法次第图解网线的规范接法是T568A和T568B，线序是：
568A：1绿白、2绿、3橙白、4蓝、5蓝白、6橙、7棕白、8棕
568B：1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕
直通线是两头都是T568B或许T568A但如今通常都用T568B线序。

穿插线是一头是T568B，一头是T568A。

全反线是两头悉数反着来，一头1-8一头8-1。

直通线通常用来联接非同类设备之间的。

穿插线通常用来联接一样设备之间的端口
全反线，不必于以太网的联接，首要用于主机的串口和路由器（或交流机）的console口联接的console线。

在旧的网络设备中，对网线线序接法会有点小小的恳求（来自线缆博士），那便是同类设备要用穿插线，比方电脑联接电脑，电脑联接路由器等。

纷歧样类设备有必要用直通线，比方电脑连交流机，路由器连交流机。

要不然网线就无法正常收发数据，也便是上不了网。

通常如今都能主动辨认了，但为了便当处理，仍是会依照T568B来做线。
