烧结矿球团矿的分析
A方法要点
试样以混合溶剂熔融，以硝酸浸取溶物定容，分液以钼兰分光光度法测定二氧化硅，EDTA容量法测全铁、三氧化二铝、氧化钙、氧化镁
B试剂
（1）混合溶剂：三份无水碳酸钠、二份硼酸、一份无水碳酸钾（2）硝酸（1+6）
（3）硫酸（5+1000）
（4）钼酸铵5%水溶液
（5）草硫混酸(1+4)
（6）醋酸铵40%水溶液
（7）硫酸铵亚铁铵6%
（8）磺基水杨酸10%
（9）醋酸铵缓冲溶液（醋酸铵4g 、醋酸15ml以水稀至100ml混匀，PH=5-6）
（10）三乙醇铵（1+1水溶液）
（11）氢氧化钾20%水溶液
（12）氨水1+1水溶液
（13）钙拨示剂0.4%（乙醇+水溶液）
（14）铬黑T拨示剂0.4%（先以乙醇溶解按1+1与三乙醇铵混合）
（15）EDTA标准溶液0.01784mol/L
（16）EDTA标准溶液0.00446mol/L
（17）硫酸铜标准溶液0.00446mol/L
（18）PAN指示剂0.1%（乙醇溶液）
C分析步骤

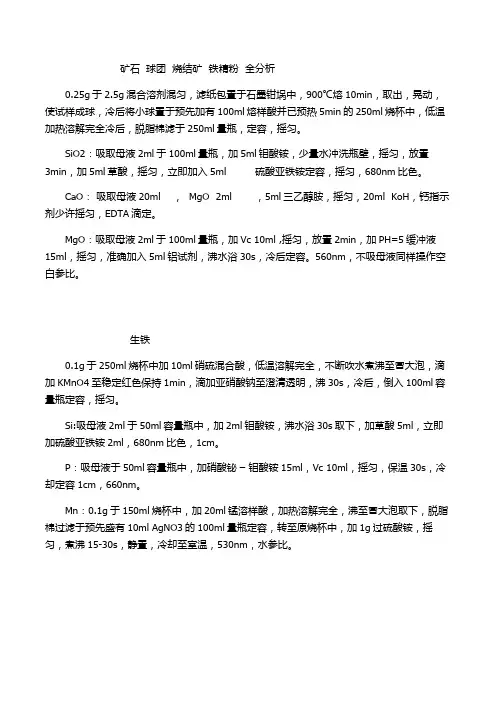

准确称取0.250g试样，于事先放置3-4g混合熔剂的铂金坩埚内，用圆头玻璃棒仔细混匀并覆盖一层，盖好盖，放入马沸炉（温度为950-1000℃）内熔融7-10分钟，取出冷却后，放入已有80ml热硝酸的300ml烧杯中，加热浸取溶物到全部溶解（如有高锰酸红色出现，可滴加双氧水或亚硝酸钠使红色消失并煮沸1分钟）取下烧杯加冷水少许移入250ml容量瓶内，以水洗烧杯2-3次并稀至刻度摇匀作母液以测定各成分。
（一）全铁的测定——（EDTA容量法）
吸取母液50ml（相当于50mg试样）于300ml烧杯中，用醋酸铵调至浅黄色，加沸水100-150ml磺基水杨酸约2ml的EDTA标准液（0.01784mol/L）滴定由紫色变为亮黄色为终点，记下消耗EDTA标液的毫升数。
计算TFe%=标样含量/标样消耗ml数×试样消耗ml数
注意事项:
1.滴定全铁时，加入醋酸铵至稍有浅黄色出现为止。如黄色过深可用稀盐酸回滴至浅黄色，否则结果不稳定。
2.滴定时要掌握好滴定速度，由快到慢不断搅拌接近终点要慢慢加
入，不断搅拌观察好终点色。
3.滴定温度应在70-80℃,温度低则反应不灵敏，影响结果。
4.本方法适用于各种铁矿石分析
5.分析允许误差﹥50±0.5 ≦50±0.4
（二）三氧化铝的测定——EDTA-CuSo4容量法
吸母液25ml于300ml烧杯内，加水50ml左右，加固体氢氧化钠3-5g，于电炉加热煮沸3-4次，弃沉淀，在滤下液中加0.00446EDTA标准溶液5-10ml(加入量视含量而定)滴加酚酞数滴，以（1+1）盐酸及10%氢氧化钠调至浅红色，加醋酸-醋酸铵缓冲液15ml于电炉加热至沸腾3分钟，取下趁加热PAN指示剂数滴。以0.00446M硫酸铜标准溶液滴至紫红色为终点，记下消耗硫酸铜标准溶液的ml数Vcn
计算 Al2O3%=标准含量/标样V E-Vcn×试样（V E-Vcn）
V E:加入的EDTA ml数
Vcn:回滴硫酸铜ml数
注意事项:
1. EDTA的加入量视 Al2O3含量而定，并过量3-5ml为宜
2.指示剂加入量视颜色深浅而定
3.分析允许误差﹤2.00±0.154 2.01-5.00±0.3
（三）二氧化硅的测定——硅钼兰分光光度法
吸取母液5ml于100ml容量瓶内，补加5+1000硫酸10ml加钼酸铵5ml摇匀，于沸水溶液中加热30秒，取下以流水冷却至常温，加草硫混酸15ml摇匀，加硫酸亚铁铵5ml以水稀至刻度摇匀，比色（650nm）
测定其吸光度，计算二氧化硅含量
计算 SiO2%=标样含量/标样消光度×试样消光度
注意事项
1.本方法只适用于二氧化硅含量在﹤20%的各种铁矿石
2.每加一种试剂必须摇匀
3.分析允许误差：5.01—10±0.3
10.1—20±0.4
（四）氧化钙氧化镁的测定—EDTA容量法
吸取母液100ml于300ml烧杯中，加少量水加热以1+1氨水调至PH=7—8（有黄色沉淀生成）继续加热煮沸3分钟，取下再以试纸测PH值是否7-8。如果不是再调至7-8冷却移入200ml容量瓶内，以水洗净并稀至刻度摇匀，以定性滤纸过滤于原烧杯内，以测定氧化钙、氧化镁。
氧化钙的测定：
吸滤下液50ml于三角瓶内，加氢氧化钾10ml钙指示剂2-3滴以0.00446MEDTA滴至纯兰色，记下消耗EDTA标准液ml数V1
计算 CaO%=V1*1
V1:是氧化钙消耗EDTA的ml数
1：是 0.00446MEDTA对 0.025g试样的氧化钙滴定度
或
CaO%=标样含量/标样消耗ml数×试样消耗ml数
注意事项
1.滴定速度由快到慢，注意颜色变化
2.指示剂加入适量
3.分析允许误差﹤3.00±0.3
3.01-10±0.4
氧化镁的测定
吸滤下液50ml于三角瓶内，加1+1氨水10ml加铬黑T指示剂1-2d 以0.00446M的 EDTA标准溶液滴定至纯兰色为终点，记下消耗EDTA 标准溶液ml数V2为钙镁含量，再计算氧化镁含量
计算 MgO%=（V2-V1）×0.72
V1:滴定CaO消耗 TAml数
V2：滴定CaO、MgO含量消耗 TAml数
0.72:是对25mg试样每消耗1ml0.00446M的EDTA相当于氧化镁的百分含量
注意事项
1.滴定速度由快到慢，接近终点时要慢滴勤震荡
2.分析允许误差﹤
3.00±0.3
3.01-10.0±0.4
（五）氧化亚铁的测定—重铬酸钾容量法
A 方法要点
在产生二氧化碳与空气隔绝的情况下，试样以盐酸溶解，在硫磷混酸存在情况下，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液直接滴定亚铁
B试剂
（1）盐酸（浓）=1.19g/ml
(2)无水碳酸钠固体
（3）氟化钠 10%水溶液
（4）硫磷混酸 150：150：700
（5）二苯胺磺酸钠 0.4%水溶液
（6）重铬酸钾标准溶液 0.00464mol/L
C分析步骤：准确称取试样0.1克于预先放有1-2克碳酸钠的300ml 三角瓶内，加氟化钠10ml,加盐酸20ml在电炉低温溶解，在试样完全融解后（约8-10分钟）取下以流水冷却至室温，加30-50ml加硫磷混酸10ml加二苯胺磺酸钠指示剂7-8d以0.00464M的重铬酸钾标准液滴定至紫红色为终点，记下消耗ml数
FeO%=标样含量/标样消耗ml数×试样消耗ml数
注意事项
1.溶解试样时间必须一致，温度不宜过高
2.体积不能低于15ml,注意边溶试样边注入水，保持一定体积
3.放置时间不能太长
4.分析允许误差﹤
5.00±0.3
5.01-15±0.4
焦炭、煤的分析
（一）灰分的测定
准确称取粉碎至100目以下的试样1g于灰器内散开，放于马沸炉（温
度为810℃）内灼烧2小时，取出冷却到室温称重
计算A%=烧后重/样重×100%
注意事项
1.放入炉内时必须先在低温处灰化2分钟，在推入高温区灰化
2.灰分称重前必须先冷却至室温
（二）挥发份的测定
准确称取干燥后的分析试样1g于带磨口盖的挥发坩埚内，盖上盖，至于特制的坩埚架上，在马沸炉（温度为900℃）内灼烧7分钟，立刻取出冷却至室温称重
计算 V%=（样重-烧后重）/样重×100%-内水%
注意事项
1.进厂焦炭的挥发份必须减内水
2.灼烧时间和温度严格控制
（三）内水的测定
准确称取干燥后的分析试样1g于5ml的称量瓶内半盖盖，于烘箱（温度为105℃）内烘干1小时，取出盖好盖，冷却至室温称重
计算内水%=（样重-烘干后重）/样重×100%
注意事项
取出冷却时必须盖严盖，防止冷却时间过长吸收水分影响结果（四）固定碳的测定
分析试样固定碳的计算FC=100-A-V-S
式中FC—分析试样的固定碳含量%
A—焦炭分析试样灰分含量%
V—焦炭分析试样挥发酚含量%
S—焦炭分析试样硫份含量%
（五）焦炭硫的测定（焦炭硫的分析同生铁硫的分析）
1 高炉渣的分析
A方法要点
试样在沸水条件下以硝酸溶解定容250ml分液测二氧化硅、氧化钙、氧化镁
B试剂
1.硝酸：浓
2.硫酸：5+1000水溶液
3.钼酸铵：5%水溶液
4.草硫混酸：（1+4）
5.硫酸亚铁铵:6%
6.氢氧化钾：20%水溶液
7.氨水：1+1水溶液
8.三乙醇铵：1+1水溶液
9.钙指示剂：0.4（乙醇+水溶液）
10.铬黑T：0.4% 0.4g铬黑T溶于50ml三乙醇铵，50毫升乙醇
11. EDTA标准液：0.00713mol/L
C分析步骤：称取试样0.1g于200ml烧杯内，以少量水润之，加沸水100ml左右，在不断搅拌下，加20ml浓硝酸溶解，试样全溶后移
入250ml容量瓶内，洗净烧杯以水稀至刻度混匀备用
（一）二氧化硅的测定—硅钼兰分光光度法
吸取母液3ml于100ml容量瓶内加硫酸15ml，钼酸铵5ml摇匀，在沸水溶中加热30秒，取下流水冷却，加草硫混酸15ml摇匀，加硫酸亚铁铵5ml摇匀，以水定容100ml摇匀，以650nm波长比色测定消光度
计算 SiO2%=标样含量/标样消光度×试样含量
（二）氧化钙的测定
吸取母液50ml于300ml三角瓶内加三乙醇铵1-2ml摇匀，加氢氧化钾30ml加钙指示剂1-2d以0.00713M EDTA标准液，滴定至纯兰色为终点，记下消耗EDTA 标准液的ml数V1
计算 CaO%=V1×2
(三)氧化镁的测定
吸母液50ml于300ml三角瓶内加三乙醇铵2ml加1+1氨水 20ml加铬黑T指示剂1-2d以0.00713mol/L EDTA 滴定至纯兰色为终点，记下消耗标EDTA准液ml数
计算 MgO%=(V2-V1)×1.44
注意事项
1.溶解试样时水温保持95℃以上为佳
2.加硝酸时要缓缓加入并不断搅拌
3.对碱度较低试样往往溶解不完全，故需改用碱熔法
4.滴定氧化钙、氧化镁注意滴定速度由快到慢，并不断震荡
2 高炉渣全氧化铁的测定—重铬酸钾容量法
A方法要点
试样用盐酸溶解，用金属铝将Fe3+还原为Fe2+以重铬酸钾标准液滴定B试剂
1.盐酸：1+1
2.纯铝粉
3.二苯胺磺酸钠指示剂：0.4%水溶液
4.重铬酸钾标准溶液：0.00464mol/L
C分析步骤
称取除去金属块的试样0.1g于300ml三角瓶内，以少量水润湿，加盐酸20ml于低温电炉上加热待试样完全溶解后，用铝粉将溶液还原至无色，冷却至室温加水20-30ml左右，加二苯胺磺酸钠7-8d以0.00464M重铬酸钾标准液滴定至紫红色为终点，记下消耗重铬酸钾标准的ml数V
计算 FeO%=V×2
V:是试样消耗标准溶液的ml数
2：是0.00464M的重铬酸钾对0.1g试样1ml相当于氧化亚铁的百分数
注意事项
1.炉渣内的金属块，必须先用磁铁吸除干净
2.还原用铝粉要干净，不能掺进杂质
3.硫的分析—燃烧碘量法
渣中硫的分析同生铁中硫的分析，只是温度为1250℃。
生铁的分析
（一）硅的测定—硅钼兰分光光度法
А.方法要点:
试样以稀硫酸溶解，在钼酸铵，草酸，硫酸亚铁铵作用下生成硅钼兰测定
B.试剂:
1.硫酸(1+10)
2.硫酸5+1000
3.过硫酸铵10%水溶液
4.钼酸铵5%水溶液
5.草硫混酸1+4
6.硫酸亚铁铵6%
C.分析步骤:准确称取试样0.100g于100ml容量瓶内，加硫酸15ml 于沸水溶上加热溶解，待试样近溶再加过硫酸铵2ml在沸水溶上继续加热溶解2分钟，取下冷却以水稀至刻度混匀，吸母液5ml于100ml 的容量瓶内，补加硫酸10ml，加钼酸铵5ml于水浴上加热30秒取下冷却加草硫混酸15ml摇匀，加硫酸亚铁铵5ml摇匀，以水定容100ml 波长660nm测定消光度
计算si%=标样含量/标样消光度×试样消光度
注意事项：
1.加过硫酸铵后煮沸时间必须保2分钟
2.每加一种试剂必须摇动
（二）磷的测定—氟化钠—氯化亚锡分光光度法
A.方法要点:试样以氧化性酸溶解,以高锰酸钾氧化亚磷酸为正磷
酸,在适当的酸度加入钼酸铵—酒石酸钾钠，生成磷钼杂多酸，再以二氯化锡还原为磷钼兰趁热比色。
B.试剂：1.硝酸1+3 2.高锰酸钾 2.5%水溶液
3.钼酸铵—酒石酸钾钠：60g酒石酸钾钠溶于500ml 12%钼酸铵中混匀，现用现配
4．氟化钠—氯化亚锡：1.2%—0.2%(0.2克二氯化锡溶于100ml1.2%的氟化钠，使用时间不超过8小时)
C．分析步骤：称取0.05g试样于200ml三角瓶中，加入硝酸20ml 加热溶解，全溶后加高锰酸钾7—8d，继续加热至二氧化锰沉淀出现取下立刻加入钼酸铵—酒石酸钾钠10ml摇匀，再加入氟化钠氯化亚锡溶液80ml摇匀后趁热以波长650nm测定消光度
计算P%=标样含磷量/标样消光度×试样消光度
注意事项：1.溶解试样时温度不易过高,时间不宜过长,以免影响酸度,但必须驱尽氮氧化物为佳
2.在测定磷的酸度条件下,硅不干扰,同时酒石酸钾钠也可消除硅的干扰
3.操作要迅速,动作要连贯
(三)硫的测定—燃烧碘量法
A．方法要点：试样在高温炉内通氧燃烧，硫氧化成二氧化硫，二氧化硫溶于水形成亚硫酸，亚硫酸被碘酸钾氧化成硫酸，淀粉为指试剂，测定流的含量
B．试剂：1淀粉0.1% 2助溶剂（锡粒）3碘酸钾标液
C．分析步骤：首先检查定硫系统是否漏气，炉温是否控制在1200℃于定硫吸收杯中先加20ml左右淀粉液，通氧滴加碘
酸钾到稳定兰色不变
称取试样0.500g于瓷舟中，加锡粒少许，用铁钩将瓷舟送入炉内温度最高处，塞紧胶塞，预热1分钟，通氧，随时用滴定管滴加碘酸钾标准液，保持兰色不退，约1分钟，保持兰色同起始一致，记下消耗标准溶液ml数
计算S%=标样含硫量/标样消耗ml数Х试样消耗ml数
注意事项：1.氧气流控制好，流速确定一致
2.预热通氧时间一致，标样和试样操作一致
3.连续操作每分析一批试样，必须在做标样检查系数是否变化

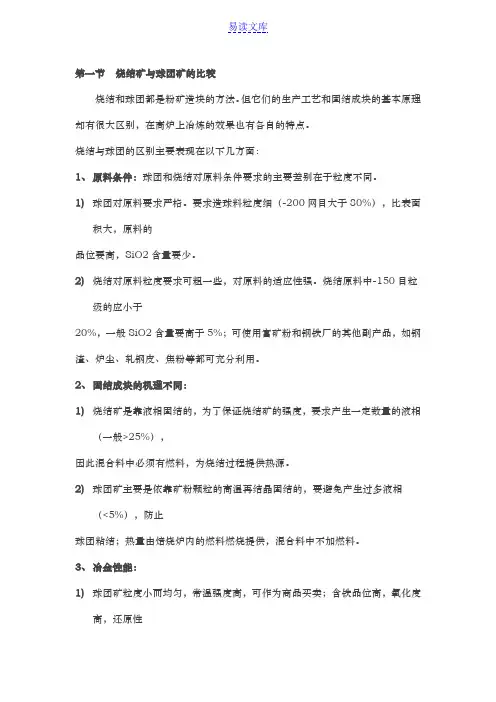

第一节烧结矿与球团矿的比较 烧结和球团都是粉矿造块的方法。但它们的生产工艺和固结成块的基本原理却有很大区别，在高炉上冶炼的效果也有各自的特点。 烧结与球团的区别主要表现在以下几方面： 1、原料条件：球团和烧结对原料条件要求的主要差别在于粒度不同。 1)球团对原料要求严格。要求造球料粒度细（-200网目大于80%），比表面 积大，原料的 品位要高，SiO2含量要少。 2)烧结对原料粒度要求可粗一些，对原料的适应性强。烧结原料中-150目粒 级的应小于 20%，一般SiO2含量要高于5%；可使用富矿粉和钢铁厂的其他副产品，如钢渣、炉尘、轧钢皮、焦粉等都可充分利用。 2、固结成块的机理不同： 1)烧结矿是靠液相固结的，为了保证烧结矿的强度，要求产生一定数量的液相 （一般>25%）， 因此混合料中必须有燃料，为烧结过程提供热源。 2)球团矿主要是依靠矿粉颗粒的高温再结晶固结的，要避免产生过多液相 （<5%），防止 球团粘结；热量由焙烧炉内的燃料燃烧提供，混合料中不加燃料。 3、冶金性能： 1)球团矿粒度小而均匀，常温强度高，可作为商品买卖；含铁品位高，氧化度 高，还原性
好；酸性氧化球团的高温性能较差，需要防止还原膨胀率过高。 2)烧结矿是不规则的多孔质块矿，粒度不够均匀，最好分级入炉，运输和贮存 时粉末较多， 一般不作为商品买卖；含铁品位比球团矿低，高碱度烧结矿高温性能较好。4、冶炼效果：二者均属于人造富矿，与天然矿相比，具有含铁品位高、还原性 好、强度合 适、软熔温度高、有害杂质少等的优点。代替天然块矿冶炼时，能大幅度提高产量，改善煤气利用，降低焦比。 5、环境状况：球团矿的生产环境明显优于烧结。 1)球团矿的强度好，粉末少，料层透气性好，抽风负压低，烟气含粉尘量少， 除尘负荷轻， 排人大气的粉尘就少。 2)由于烧结是以固体燃料为主，与气、液体燃料相比，其含硫量较高，挥发分 中又含有氮。 1、设备投资和生产费用 带式焙烧机和链箅机—回转窑比带式烧结机设备复杂、庞大，加之增加了原料细磨与造球设备，因而球团的建厂投资费用要高于烧结。一般生产单位质量的球团矿比烧结矿的建厂投资约高15%左右。就生产费用而言，球团和烧结各有高低。球团磨矿和供风系统电耗高，但余热利用率高，热能消耗少，总能耗低于烧结。而烧结的维修费用比球团要少，从综合生产费用看，球团略高于烧结，但按含铁量计算，球团又比烧结略低一些。
3.4球团矿的显微结构及矿物组成 与烧结矿比较，球团矿的矿物组成比较简单。因为球团矿的原料含铁品位高。杂质少。球团矿的配料也较简单，几乎为单一的铁精矿粉，只配进极少量添加剂。仅在生产自熔性球团矿时，才配加熔剂。此外焙烧工艺也较简单，一般为高温氧化过程。 一、对于酸性球团矿 95%以上为赤铁矿。球团矿的固结，以赤铁矿单一相固相反应为主，液相数量极少。在氧化气氛中石英与赤铁矿不进行反应，所以可见到独立的石英颗粒。赤铁矿经过再结晶和晶粒长大连成一片。少量添加剂-皂土已经熔融，粘附在赤铁矿晶粒表面，只有放大显微倍率，才能偶尔发现尚未全熔的大颗粒皂土，由于球团矿的固结，以赤铁矿单一相固相反应为主，液相数量极少。它的气孔呈不规则形状，多连通气孔，全气孔率与开口气孔率的判别不大。这种结构的球团矿，具有相当高的抗压强度和良好的低温、中温还原性。目前世界上大多数球团矿属于这一类。 用磁铁矿精矿生产球团矿，如果氧化不充分，其显微结构将内外不一致，沿半径方向可分三个区域： 表层氧化充分，和一般酸性球团矿一样。赤铁矿经过再结晶和晶粒长大，连接成片。少量未熔化的脉石，以及少量熔化了的硅酸盐矿物，夹在赤铁矿晶粒之间。 中间过渡带的主要矿物仍为赤铁矿。赤铁矿连晶之间，被硅酸铁和玻璃质硅酸盐液相充填，在这个区域里仍有未被氧化的磁铁矿。 中心磁铁矿带，未被氧化的磁铁矿在高温下重结晶，并被硅酸铁和玻璃质硅酸盐液相粘结，气孔多为圆形大气孔。 具有这样显微结构的球团矿，一般抗压强度低。因为中心液相较多，冷凝时体积缩小，形成同心裂纹，使球团矿具有双层结构。即以赤铁矿为主的多孔外壳，以及以磁铁矿和硅酸盐液相为主的坚实核心，中间被裂缝隔开。因此用磁铁矿生产球团矿时，务必使它充分氧化。 二、对于自熔性球团矿 自熔性球团矿与酸性球团矿相比，其矿物组成比较复杂。除赤铁矿为主外，还有铁酸钙、硅酸钙、钙铁橄榄石等。焙烧过程中产生的液相较多，故气孔呈圆形大气孔，其平均抗压强度较酸性球团矿低。, 实验证明，当有硅酸盐同时存在的情况下，铁酸盐只有在较低温度下才能稳定。1200℃时，铁酸盐在相应的硅酸盐中固溶，超过1250℃，铁酸盐在熔体中已难发现，球团矿的粘结相中出现了玻璃质硅酸盐。 用磁铁矿生产自熔性球团矿，若氧化不充分，沿球团矿半径方向，也会出现明显的层状结构。, 综上分析，可以看出，影响球团矿的矿物组成和显微结构的因素有二：一为原料的类别和组成，二为焙烧工艺条件，主要是温度、气氛以及在高温下保持的时间。球团矿的矿物组成和显微结构，对其冶金性质影响极大。
绪论 3分析测试技术的发展的三个阶段？ 阶段一：分析化学学科的建立；主要以化学分析为主的阶段。 阶段二：分析仪器开始快速发展的阶段 阶段三：分析测试技术在快速、高灵敏、实时、连续、智能、信息化等方面迅速发展的阶段4现代材料分析的内容及四大类材料分析方法？ 表面和内部组织形貌。包括材料的外观形貌（如纳米线、断口、裂纹等）、晶粒大小与形态、各种相的尺寸与形态、含量与分布、界面（表面、相界、晶界）、位向关系（新相与母相、孪生相）、晶体缺陷（点缺陷、位错、层错）、夹杂物、内应力。 晶体的相结构。各种相的结构，即晶体结构类型和晶体常数，和相组成。 化学成分和价键（电子）结构。包括宏观和微区化学成份（不同相的成份、基体与析出相的成份）、同种元素的不同价键类型和化学环境。 有机物的分子结构和官能团。 形貌分析、物相分析、成分与价键分析与分子结构分析四大类方法 四大分析：1图像分析：光学显微分析（透射光反射光），电子（扫描，透射），隧道扫描，原子力2物象：x射线衍射，电子衍射，中子衍射3化学4分子结构：红外，拉曼，荧光，核磁 获取物质的组成含量结构形态形貌及变化过程的技术 材料结构与性能的表征包括材料性能，微观性能，成分的测试与表征 6.现代材料测试技术的共同之处在哪里？ 除了个别的测试手段（扫描探针显微镜）外，各种测试技术都是利用入射的电磁波或物质波（如X射线、高能电子束、可见光、红外线）与材料试样相互作用后产生的各种各样的物理信号（射线、高能电子束、可见光、红外线），探测这些出射的信号并进行分析处理，就课获得材料的显微结构、外观形貌、相组成、成分等信息。 9.试总结衍射花样的背底来源，并提出一些防止和减少背底的措施 衍射花样要素：衍射线的峰位、线形、强度 答:(I)花材的选用影晌背底; (2)滤波片的作用影响到背底;(3)样品的制备对背底的影响 措施：（1）选靶靶材产生的特征x射线（常用Kα射线）尽可能小的激发样品的荧光辐射，以降低衍射花样背底，使图像清晰。（2）滤波，k系特征辐射包括Ka和kβ射线，因两者波长不同，将使样品的产生两套方位不同得衍射花样;选择浪滋片材料，使λkβ靶<λk滤<λkα，Ka射线因因激发滤波片的荧光辐射而被吸收。(3)样品，样品晶粒为50μm左右，长时间研究，制样时尽量轻压，可减少背底。 11.X射线的性质; x射线是一种电磁波，波长范围:0.01~1000à X射线的波长与晶体中的原子问距同数量级，所以晶体可以用作衍射光栅。用来研究晶体结构，常用波长为0.5~2.5à 不同波长的x射线具有不同的用途。硬x射线:波长较短的硬x封线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。软x射线:波长较长的软x射线的能量较低，穿透性弱，可用干分析非金属的分析。用于金属探伤的x射线波长为0.05~0.1à当x射线与物质(原子、电子作用时，显示其粒子性，具有能量E＝h 。产生光电效应和康普顿效应等 当x射线与x射线相互作用时，主要表现出波动性。 x射线的探测:荧光屏（ZnS），照相底片，探测器
1新建的烧结（球团）厂为什么一定要进行设计？ （1）项目确定之前，它为项目决策提供科学依据（可行性、效益等）； （2）项目确定之后，它为项目建设提供设计文件（初步设计文件：设计说明书、图纸、设备表、概算书等）； （3）它是科学技术转化为生产力的枢纽，生产中的先进经验、先进技术以及科研新成果，都要通过设计推广到生产中设计一个烧结厂：为钢铁厂加工各种含铁原料，生产出优质高炉炉料（烧结矿、球团矿） 2烧结厂设计的任务是什么？ 设计一个烧结厂：为钢铁厂加工各种含铁原料，生产出优质高炉炉料（烧结矿、球团矿），做到技术先进、经济合理、安全适用。 3烧结厂设计的要求是什么？ （1）设计原则和方案的确定必须符合国家标准和行业标准； （2）设计要具有合理性、可靠性、完善性和一定的先进性； 完善性：有机械化和自动化程度较高的原料场,有铺底料,有冷矿工,有整粒系统,有提高烧结矿产质量的措施 先进性：有较高机械化和自动化水平;集散控制、在线控制 （3）设备通用化、标准化，便于岗位维护设备配置紧凑，便于清扫，安全措施完善；（4）环保要符合国家标准：对噪音有消音和隔音措施，尽可能利用废气物； 考虑余热利用； 4烧结厂设计一般分为哪几个阶段，各个阶段的工作内容？ 三个阶段： 1设计前期阶段 2设计阶段 3配合施工及试生产阶段 1设计前期（立项、预算） （1）文件工作（编制） ①企业建设规划 ②项目建议书 ③可行性研究报告（原料、地址、经费等） ④设计任务书 厂址选择报告 （2）制订入厂原料条件和产品质量指标 （3）提出试验要求，参加试验，审查试验报告，参与制订有关协议，收集资料 2设计阶段 一般情况包括：初步设计和施工图设计，复杂、特大、新工艺、新任务：初步设计、技术设计、施工图设计 3配合施工及试生产阶段 （1）交待设计意图； （2）解释设计文件； （3）解决施工中出现的问题； （4）监督施工质量 （5）参加试生产及交工验收 5烧结厂规模是怎么划分的？确定的依据是什么？
我国球团矿的发展及应用 来源：中国钢铁产业网信息中心编辑：韩静发展球团矿是高炉炼铁节能、减排最重要的技术措施，本文介绍了我国球团矿的生产发展、前景和使用的现状。论述了使用球团矿对炼铁生产节能减排的重要意义。阐述了细铁精矿的造块方法宜选用球团矿工艺，不宜选用烧结工艺的原因。分析阻碍我国球团矿发展的关键问题，提出了解决对策。同时对我国发展球团矿过程中存在的经济和技术等认识误区，如能耗、加工费、投资和大型化等问题，做出了客观的解释。 1 球团矿的生产 1.1 球团矿生产的发展 现代工业化的炼铁生产，无论是广泛采用的高炉炼铁工艺、还是直接还原炼铁工艺或熔融还原炼铁工艺，其含铁原料必须使用一定规格的块状炉料，主要包括块矿、烧结矿和球团矿。早期的炼铁炉料采用块矿，随着炼铁技术的进步和铁矿资源的制约，细颗粒铁矿资源越来越多地应用于炼铁生产，铁矿粉造块成为钢铁生产流程中的重要环节。 铁矿粉造块发展历史、理论和实践都明确地告诉我们：铁矿粉烧结和球团都是成熟的铁矿粉造块工艺，细铁精矿应采用球团工艺，而粉矿（8mm-0mm）应采用烧结工艺。 比较球团矿和烧结矿两种人造富矿可以知道，球团矿具有品位高、强度好、粒度均匀、还原性好、生产过程能耗低、环保等优势。其工艺特点要求是：原料为细铁精矿，其比表面积要大于1600mm2/g。但是如果将粉矿细磨后生产球团矿，就需要大幅度增加加工费，带来球团矿生产和炼铁成本的增加，经过长期的探讨、论证和实践，认为在一般情况下是不宜选择的，在世界生产中也极少见。 细铁精矿烧结主要来源于50年代苏联，它已是落后技术。细铁精矿用于烧结生产，给烧结带来很多不利影响。细铁精矿使得烧结料层透气性差、烧结生产效率低、烧结矿强度变差、粉末含量高、能耗高、粉尘污染严重。另外，烧结工艺比球团工艺能耗高，高浓度SO2、NOx烟气排放严重。 二十世纪五十年代美国钢铁工业大发展时期，块矿和粉矿来源越来越紧张。而铁燧岩细磨选矿技术的开发成功，出现了大量的细精矿粉，美国曾在烧结生产中采用添加细精矿的生产工艺，例如在260m2烧结机生产中，尝试在粉矿中添加细精矿的大型烧结生产实践。当细精矿配加到20%时，烧结生产严重恶化，产量下降，质量变差。从此就不再将细精矿应用于烧结，而致力于开发球团矿的生产技术，并大规模的生产球团矿。因而在美国形成了高炉炼铁炉料结构以球团矿为主的特点。 二十世纪前苏联钢铁生产大发展的时期，由于铁矿资源的丰富，虽然有相当量的粉矿，但还需大量的经选矿生产的细精矿。由于球团矿生产的技术复杂性和难度，当时还未能掌握球团矿的生产技术，因而大
材料现代分析方法试题2 材料学院材料科学与工程专业年级班级材料现代分析方法课程200—200学年第学期（）卷期末考试题（ 120 分钟） 考生姓名学号考试时间 主考教师：阅卷教师： 一、基本概念题（共10题，每题5分） 1．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片？ 2．下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重 新排列：（12），（100），（200），（11），（121），（111），（10），（220），（130），（030），（21），（110）。 3．衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？ 4．罗伦兹因子是表示什么对衍射强度的影响？其表达式是综合了哪几方面考虑而得出的？ 5．磁透镜的像差是怎样产生的? 如何来消除和减少像差? 6．别从原理、衍射特点及应用方面比较X射线衍射和透射电镜中的电子衍 射在材料结构分析中的异同点。 7．子束入射固体样品表面会激发哪些信号? 它们有哪些特点和用途? 8．为波谱仪和能谱仪？说明其工作的三种基本方式，并比较波谱仪和能谱 仪的优缺点。 9．如何区分红外谱图中的醇与酚羟基的吸收峰？ 10．紫外光谱常用来鉴别哪几类有机物？ 二、综合分析题（共5题，每题10分） 1．试比较衍射仪法与德拜法的优缺点？ 2．试述X射线衍射单物相定性基本原理及其分析步骤？
3．扫描电镜的分辨率受哪些因素影响? 用不同的信号成像时，其分辨率有何不同? 所谓扫描电镜的分辨率是指用何种信号成像时的分辨率? 4．举例说明电子探针的三种工作方式(点、线、面)在显微成分分析中的应用。5．分别指出谱图中标记的各吸收峰所对应的基团? 材料现代分析方法试题2（参考答案） 一、基本概念题（共10题，每题5分） 1．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片？ 答：实验中选择X射线管的原则是为避免或减少产生荧光辐射，应当避免使用比样品中主元素的原子序数大2~6（尤其是2）的材料作靶材的X射线管。 选择滤波片的原则是X射线分析中，在X射线管与样品之间一个滤波片，以滤掉Kβ线。滤波片的材料依靶的材料而定，一般采用比靶材的原子序数小1或2的材料。 分析以铁为主的样品，应该选用Co或Fe靶的X射线管，它们的分别相应选择Fe和Mn为滤波片。 2．下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重 新排列：（12），（100），（200），（11），（121），（111），（10），（220），（130），（030），（21），（110）。 答：它们的面间距从大到小按次序是：（100）、（110）、（111）、（200）、（10）、（121）、（220）、（21）、（030）、（130）、（11）、（12）。3．衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？ 答：衍射线在空间的方位主要取决于晶体的面网间距，或者晶胞的大小。
《烧结矿与球团矿生产》课程标准 本课程标准是根据高职高专专业人才培养方案编写的。编写本课程标准时，坚持“理论联系实际”的原则，突出应用能力的培养。 课程标准中教学内容和学时，可根据具体教学需要做适当的调整和补充。 一、课程简介 1．课程名称：烧结矿与球团矿生产 2．课程代码：093313 3．学时：56学时 4．学分：3.5学分 5．适用专业：冶金技术 6．课程性质： 本课程是冶金技术专业方向的一门专业核心课程。是一门综合性、实践性较强的专业核心课程，在专业人才培养中具有十分重要的地位。本课程系统介绍了高炉冶炼的含铁原料烧结矿、球团矿生产的基本理论、生产工艺和主体设备，以及实验研究和产品质量检验方法，环境保护措施等。此外，根据生产实际要求，还介绍了设备操作要点和维护检修知识。 二、课程教学目标 1．职业专门技术能力目标 掌握烧结原料的基本知识、生产工艺、关键设备的操作原理维护、产品质量检验及环境保护等知识。 2．理论知识目标 掌握烧结矿及球团矿生产的基本理论。 3．职业关键能力目标 独立思考、自主完成项目任务；善于总结经验、有创新意识；乐于合作、发挥集体力量、共同完成任务；坦诚相待、乐于助人、树立良好的职业道德意识；坚韧、诚信，遵守秩序。熟悉与职业相关的劳动保护要求和安全操作规程。能熟练查阅常用手册、国家及行业标准等。 三、课程教学内容、要求及学时分配
1．师资要求 ①从事本课程教学的教师，应具备以下相关知识、能力和资质： ◆获得高校教师资格证（专任教师）； ◆熟悉相应行业标准和工艺规范。 ②本课程师资由专兼职教师共同组成。课程中20%以上的教学任务由兼职教师承担。 2．教学硬件设施及配备 ◆多媒体教室：1间； ◆校外实习实训基地：2个； ◆每名学生配备必要的劳保用品。 3．教材及参考资料 《烧结矿与球团矿生产》/王悦祥主编，冶金工业出版社 《炼铁原理与工艺》/王明海主编，冶金工业出版社 《炼铁工艺》/卢宇飞主编，冶金工业出版社 《铁合金生产实用技术手册》/赵乃成，张启轩主编，冶金工业出版社 4．教学方法 教学实施过程中采用以学生为主体、以教学项目为载体、以行动为导向的有效教学方法，结合讲授、演示、讨论、工艺参观等方法进行教学。 五、考核方式 为了更全面评价学生对铸造工艺及相关知识的掌握情况及其应用能力，将课程教学评价成绩分为平时过程考核和期末考核两部分。其中，平时过程考核成绩占60%，期末考试成绩占40%。平时过程考核成绩包含考勤情况（10%）、应用能力考核（30%）、平时作业和测验成绩（50%）、平时提问成绩（10%）。
烧结和球团 富选得到的精矿粉，天然富矿破碎筛分后的粉矿，以及一切含铁粉尘物料（如高炉、转炉炉尘，轧钢皮，铁屑，硫酸渣等）不能直接加入高炉，必须将其重新造块，烧结和球团是最重要最基本的造块方法。这不仅解决了入炉原料的粒度问题，扩大了原料来源，同时，还大大改善了矿石的冶金性能，提高高炉冶炼效果。 烧结 1）烧结生产工艺流程 一.烧结的概念 将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。 二. 烧结生产的工艺流程 主要包括烧结料的准备，配料与混合，烧结和产品处理等工序，如下图所示：
1.烧结原料的准备 ①含铁原料 含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。 一般要求含铁原料品位高，成分稳定，杂质少。 ②熔剂 要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm 的占90％以上。 在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。 ③燃料 主要为焦粉和无烟煤。 对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。 2.配料与混合 配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。 混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。 混合作业：加水润湿、混匀和造球。 根据原料性质不同，可采用一次混合或二次混合两种流程。 一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。 二次混合的目的：继续混匀，造球，以改善烧结料层透气性。 3.烧结生产 烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。 ①布料 将铺底料、混合料铺在烧结机台车上的作业。 当采用铺底料工艺时，在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm 的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷，延长风机转子寿命，减少或消除炉箅粘料。 铺完底料后，随之进行布料。布料时要求混合料的粒度和化学成分等沿台车纵横方向均匀分布，并且有一定的松散性，表面平整。 目前采用较多的是圆辊布料机布料。 ②点火 点火操作是对台车上的料层表面进行点燃，并使之燃烧。 点火要求有足够的点火温度，适宜的高温保持时间，沿台车宽度点火均匀。 ③烧结 准确控制烧结的风量、真空度、料层厚度、机速和烧结终点。 a.烧结风量：平均每吨烧结矿需风量为3200m3，按烧结面积计算为(70～90)m3／(cm2．min)。
球团矿的制备和性能测定 一、国内外球团矿的发展 球团矿是一种优良的高炉炼铁原料，我国的铁矿资源本适合生产球团矿，但是由于历史的原因，却走上了细精矿烧结的道路，上世纪80年代中期宝山钢铁公司的1号高炉投产，改变了我国传统的细精矿烧结工艺，其后随着钢铁工业快速的发展，国产精矿不能满足需求，进口粉矿逐年增加，目前就全国范围而言，细精矿在烧结配料中已经不占主导地位。球团矿在我国高炉炉料中的比例逐年升高，进入21世纪，链篦机一回转窑工艺发展迅速，2007年球团矿的产量可以达到l亿吨左右，加上进口的球团矿大约1．3亿吨，在全国高炉炉料中的比重平均16％左右，在可以预见的将来，烧结矿依然是我国高炉的主要原料，球团矿 必将持续发展。 各钢铁厂的情况不同和矿源不同决定了其不同的高炉炉料结构。日本、韩国高炉以烧结矿为主, 因为其主要铁料是国际上购买的粉矿, 适宜生产烧结矿。北美高炉以球团矿为主, 因为其矿源多为细精矿, 适宜生产球团矿。欧盟由于环保要求, 烧结厂的生产和建设受到了严格的限制, 为了进一步改善高炉炼铁指标, 充分发挥球团矿在高炉炼铁中优越的冶金性能, 因而以球团矿为主。 欧美高炉球团矿使用比例一般都较高, 个别的高炉达100 %。其中一部分高炉使用熔剂型球团矿, 如加拿大Algoma7 号高炉熔剂球团矿比例达99 % , 墨西哥AHMSA 公司Monclova 厂5 号高炉熔剂球团矿比例为93 % , 美国AKSteel 公司Ashland1KY厂Amanda 高炉熔剂球团矿比例为90 %以上; 另一部分高炉以酸性球团矿为主, 配比一般在70 %以上。欧洲高炉中, 瑞典、英国和德国的部分 高炉球团矿的比例很高。 亚洲国家的高炉一般以烧结矿为主, 高达70 %左右。日本高炉炉料结构的 特点是烧结矿比例高且一直比较平稳,而球团矿比例自1979 年以来一直在下降, 块矿比一直在上升。高炉炉料中高碱度烧结矿比例维持在7113 %～7619 % , 用量一直比较平稳。球团矿比例自20 世纪70 年代初至1979 年达到了高峰, 为 14 % , 此后逐年下降至现在的10 %以下。典型的如新日铁4 号高炉的炉料结构, 烧结矿占70 % , 球团矿占10 % , 和歌山4 号高炉使用75 %～80 %的烧结矿, 巴西块矿占20 %。只有神户制钢神户厂于1998 年由于烧结机老化停止生产才开始在高炉中采用高比例球团矿的炉料结构, 球团矿配比达70 %以上。韩国浦项光 阳厂的高炉炉料结构中烧结矿为74 %, 球团矿为11184 %。 我国因各钢铁厂情况不同, 高炉使用球团矿的比例很不相同。宝钢高炉的铁料来源与日本大多数高炉相似, 所以其炉料结构也与日本大多数高炉相似, 烧结矿7415 % , 球团矿815 % , 块矿17 %。 二、球团矿生产技术 (一)、粉矿造球
材料的成分分析 913000730018 鲁皓辰一、成分分析的定义 材料的成分分析是指通过谱图对产品或样品的成分进行分析，对各个成分进行定性定量分析的技术方法。成分分析主要用于对未知物及未知成分等进行分析，通过快速确定目标样品中的组成成分来鉴别材料的材质、原材料、助剂、特定成分及含量、异物等信息。 二、成分分析的分类 按照结论来区分，成分分析可以分为定性分析和定量分析两部分。定性分析主要是确定物质的组分种类，而定量分析是在定性分析后进行相应的定量分析，得出各种组分的分配比例。按照科学技术，定量分析只能做到无限接近真实情况，但却无法 100%保证准确。 1、指定成分含量分析 指定成分含量分析是材料成分分析的重要组成部分之一，能够针对性的对材料中某种或几种指定物质的含量进行定量分析。因指定成分含量分析的目的性强，结果一般干扰极小，准确度极高。 除部分材料中的某些物质有相关国家标准规定外，大多数指定成分的含量分析需要借助高精密仪器来完成，如光谱、色谱、质谱等。 常规材料指定成分含量分析项目： ◆无机物含量分析◆有机物含量分析◆高分子化合物含量分析 2、元素含量分析
元素含量分析也是材料成分分析的重要组成部分之一，能够针对性的对材料中某种或几种指定元素的含量进行定量分析。元素含量分析的准确度极高，一般能达到 ppm 级别（百万分之一）。元素含量分析仅对材料中的元素组成情况进行鉴定，而不能提供材料中具体的化合物组分的 组成情况，因此一般适合金属、合金、矿石等主要需求元素组成情况的材料的分析。常用的元素含量分析手段包括 X 射线衍射（XRD）、X 射线荧光光谱（XRF）、电感耦合等离子体 放射光谱（ICP-AES）等。 常规材料元素含量分析项目： ◆金属元素含量分析◆非金属元素含量分析◆全元素含量分析 3、材质鉴定分析 材质鉴定是材料成分分析的主要组成部分之一，能够对材料中主要组分的含量进行定性或定量分析，或者足以鉴别材料类型的某种或几种成分或元素含量进行分析。部分材料如钢材等的材质鉴定有相关国家标准的规范。 材质鉴定集中对材料的主要组成成分进行定性或定量分析，得到的是材料的大致组成情况，一般不涵盖材料中的全部组分，因此适合企业或个人在进行采购、使用等过程时对材料进行质量的基础控制，既节约了成本，又保证了质量。 常规材质鉴定项目： ◆钢材材质鉴定◆其他合金材质鉴定◆材料主成分定性分析◆材料主成分定量分析 三、成分分析的可用材料服务领域
烧结矿球团矿的分析 A方法要点 试样以混合溶剂熔融，以硝酸浸取溶物定容，分液以钼兰分光光度法测定二氧化硅，EDTA容量法测全铁、三氧化二铝、氧化钙、氧化镁 B试剂 （1）混合溶剂：三份无水碳酸钠、二份硼酸、一份无水碳酸钾（2）硝酸（1+6） （3）硫酸（5+1000） （4）钼酸铵5%水溶液 （5）草硫混酸(1+4) （6）醋酸铵40%水溶液 （7）硫酸铵亚铁铵6% （8）磺基水杨酸10% （9）醋酸铵缓冲溶液（醋酸铵4g 、醋酸15ml以水稀至100ml混匀，PH=5-6） （10）三乙醇铵（1+1水溶液） （11）氢氧化钾20%水溶液 （12）氨水1+1水溶液 （13）钙拨示剂0.4%（乙醇+水溶液） （14）铬黑T拨示剂0.4%（先以乙醇溶解按1+1与三乙醇铵混合）
（15）EDTA标准溶液0.01784mol/L （16）EDTA标准溶液0.00446mol/L （17）硫酸铜标准溶液0.00446mol/L （18）PAN指示剂0.1%（乙醇溶液） C分析步骤 准确称取0.250g试样，于事先放置3-4g混合熔剂的铂金坩埚内，用圆头玻璃棒仔细混匀并覆盖一层，盖好盖，放入马沸炉（温度为950-1000℃）内熔融7-10分钟，取出冷却后，放入已有80ml热硝酸的300ml烧杯中，加热浸取溶物到全部溶解（如有高锰酸红色出现，可滴加双氧水或亚硝酸钠使红色消失并煮沸1分钟）取下烧杯加冷水少许移入250ml容量瓶内，以水洗烧杯2-3次并稀至刻度摇匀作母液以测定各成分。 （一）全铁的测定——（EDTA容量法） 吸取母液50ml（相当于50mg试样）于300ml烧杯中，用醋酸铵调至浅黄色，加沸水100-150ml磺基水杨酸约2ml的EDTA标准液（0.01784mol/L）滴定由紫色变为亮黄色为终点，记下消耗EDTA标液的毫升数。 计算TFe%=标样含量/标样消耗ml数×试样消耗ml数 注意事项: 1.滴定全铁时，加入醋酸铵至稍有浅黄色出现为止。如黄色过深可用稀盐酸回滴至浅黄色，否则结果不稳定。 2.滴定时要掌握好滴定速度，由快到慢不断搅拌接近终点要慢慢加
烧结球团工艺的区别及混合料水分在线连续测量方法 球团与烧结是钢铁冶炼行业中作为提炼铁矿石的两种常用工艺。即将高品位粉矿通过烧结法或球团焙烧法制成适合高炉冶炼的块矿的工艺过程。 一、烧结工艺 烧结工艺，是指把粉状物料转变为致密体，是一个传统的工艺过程。人们很早就利用这个工艺来生产陶瓷、粉末冶金、耐火材料、超高温材料等。一般来说，粉体经过成型后，通过烧结得到的致密体是一种多晶材料，其显微结构由晶体、玻璃体和气孔组成。烧结过程直接影响显微结构中的晶粒尺寸、气孔尺寸及晶界形状和分布，进而影响材料的性能。 二、球团工艺 球团工艺是一种提炼球团矿的生产工艺，球团矿就是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。 三、烧结、球团工艺中混合料水分在线连续测量方法 德国默斯MS-580烧结、球团近红外水分测量仪，适用于各类烧结、球团生产线上对混合料的水分含量进行在线动态连续测量。 优势特点： 1、全球唯一不受烧结混合料颜色变化、 成份变化影响的红外水分仪。 2 、全球唯一不受外界环境光线影响的 近红外水分仪。 3 、直接LED红外光源，无滤光镜片、 无飞轮可移动部件等易损件，最高可达 10年使用寿命。 4、可自动关联外部控制开关。 5、高精度：最高精度0.2%；宽量程比：水分测量范围宽至0%-100%。 6 、内置校准曲线，一次校准成功后，无需经常校准。 7、安装简易、完全适用于恶劣的烧结生产工况，多种通讯方式和数据传输方式可选。 技术参数： 1、水分测量范围：0-100% 2、精度：0.2-1% 根据不同工况和测量对象 3、电源要求：85 – 270 VAC
十种常见的成分分析方法介绍 成分分析是运用科学方法分析产品的成分，并对各个成分进行定性定量分析的一个过程。科标检测研究院有限公司，设有专业的分析实验室，成分分析检测领域有：化学品成分分析、金属成分分析、纺织品成分分析，水质成分分析，颗粒物成分分析，粉末成分分析，异物成分分析等。 常见的成分分析方法有以下10种。 一、成分分析-化学分析方法 化学分析从大类分是指经典的重量分析和容量分析。重量分析是指根据试样经过化学实验反应后生成的产物的质量来计算式样的化学组成，多数是指质量法。容量法是指根据试样在反应中所需要消耗的标准试液的体积。容量法即可以测定式样的主要成分，也可以测定试样的次要成分。 1.1重量分析 指采用添加化学试剂是待测物质转变为相应的沉淀物，并通过测定沉淀物的质量来确定待测物的含量。检测采用的仪器设备如：电子天平。 1.2容量分析 滴定分析主要分为酸碱滴定分析、络合滴定分析、氧化还原滴定分析、沉淀滴定分析。 酸碱滴定分析是指以酸碱中和反应为原理，利用酸性标定物来滴定碱性物质或利用碱性标定物来滴定酸性待测物。检测采用的仪器设备如：滴定管。 二、成分分析-原子吸收光谱法 原子吸收光谱法是利用气态原子可以吸收一定波长的光辐射，使原子中外层的电子从基态跃迁到激发态的现象而建立的。由于各种原子中电子的能级不同，将有选择性地共振吸收一定波长的辐射光，这个共振吸收波长恰好等于该原子受激发后发射光谱的波长，由此可作为元素定性的依据，而吸收辐射的强度可作为定量的依据。
其基本原理是每一种元素的原子不仅可以发射一系列特征谱线，也可以吸收与发射线波长相同的特征谱线。当光源发射的某一特征波长的光通过原子蒸气时，即入射辐射的频率等于原子中的电子由基态跃迁到较高能态。检测采用的仪器设备如：AAS原子吸收光谱仪。 三、成分分析-原子发射光谱法 原子发射光谱法是依据各种元素的原子或离子在热激发或电激发下，发射特征的电磁辐射，而进行元素的定性与定量分析的方法，是光谱学各个分支中最为古老的一种，可同时检测一个样品中的多种元素。 其基本原理是各物质的组成元素的原子的原子核外围绕着不断运动的电子，电子处在一定的能级上，具有一定的能量。从整个原子来看，在一定的运动状态下，它也是处在一定的能级上，具有一定的能量。在一般情况下，大多数原子处在最低的能级状态，即基态。原子发射光谱法（AES， atomic emission spectroscopy），是根据处于激发态的待测元素原子回到基态时发射的特征谱线，对元素进行定性与定量分析的方法，是光谱学各个分支中最为古老的一种。检测采用的仪器设备如：ICP-OES。 四、成分分析-原子荧光分析法 原子荧光分析法是以原子在辐射能激发下发射的荧光强度进行定量分析的发射光谱分析法。但所用仪器与原子吸收光谱法相近。原子荧光光谱分析法具有很高的灵敏度，校正曲线的线性范围宽，能进行多元素同时测定。 原子荧光光谱是介于原子发射光谱和原子吸收光谱之间的光谱分析技术。 其基本原理是通过测量待测元素的原子蒸气在一定波长的辐射能激发下发射的荧光强度而进行定量分析。原子荧光的波长在紫外、可见光区。气态自由原子吸收特征波长的辐射后，原子的外层电子从基态或低能态跃迁到高能态，约经10-8秒，又跃迁至基态或低能态，同时发射出荧光。若原子荧光的波长与吸收线波长相同，称为共振荧光;若不同，则称为非共振荧光。共振荧光强度大，分析中应用最多。在一定条件下，共振荧光强度与样品中某元素浓度成正比，从而
附件2 关于发布《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准修改单的公告 （征求意见稿） 为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，加大大气污染防治力度，进一步完善国家污染物排放标准，我部决定对《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准进行修改，现将有关事项公告如下： 一、修改内容 修改钢铁、建材、有色、火电、锅炉、焦化等行业污染物排放标准（具体见附表）和《大气污染物综合排放标准》（GB16297-1996），对物料（含废渣）运输、装卸、储存、转移与输送，以及生产工艺过程等，全面增加无组织排放控制措施要求。 修改《钢铁烧结、球团工业大气污染物排放标准》（GB28662-2012）大气污染物特别排放限值，增加烧结烟气基准含氧量要求。修改《平板玻璃工业大气污染物排放标准》（GB26453-2011）、《陶瓷工业污染物排放标准》（GB25464-2010），增加大气污染物特别排放限值。修改《砖瓦工业大气污染物排放标准》（GB29620-2013）大气污染物排放限值和基准含氧量，增加大气污染物特别排放限值。 二、执行要求
钢铁（烧结球团、炼铁、炼钢、轧钢、铁矿采选、铁合金）、建材（水泥、平板玻璃、陶瓷、砖瓦）、有色（铝、铅锌、铜钴镍、镁钛、锡锑汞、再生铜铝铅锌）、火电、锅炉、焦化行业的无组织排放控制措施要求，按相应行业排放标准修改单规定内容执行；石化（石油炼制、石油化工、合成树脂）、油品储运销（储油库、汽油运输、加油站）行业的无组织排放控制措施要求，按行业排放标准已有规定执行；其他行业的无组织排放控制措施要求，按《大气污染物综合排放标准》修改单规定内容执行，将来发布行业排放标准或修改单规定无组织排放控制措施要求的，按相应行业排放标准或修改单规定内容执行。 三、执行时间 新建项目无组织排放控制措施要求自修改单发布之日起执行。现有企业无组织排放控制措施要求自2019年1月1日起执行，其中京津冀大气污染传输通道城市自2017年10月1日起执行。 京津冀大气污染传输通道城市包括北京市，天津市，河北省石家庄、唐山、廊坊、保定、沧州、衡水、邢台、邯郸市，山西省太原、阳泉、长治、晋城市，山东省济南、淄博、济宁、德州、聊城、滨州、菏泽市，河南省郑州、开封、安阳、鹤壁、新乡、焦作、濮阳市（以下简称“2+26”城市）。 四、其他要求 《钢铁烧结、球团工业大气污染物排放标准》（GB28662-2012）、《平板玻璃工业大气污染物排放标准》（GB26453-2011）、《陶瓷工业污染物排放标准》（GB25464-2010）和《砖瓦工业大气污染物排放标
烧结与球团的区别 一、定义的区别 两种造块方法都是将细粒（粉状）物料通过反应变成块状物料，并在物理性能和化学组成上能满足下一步加工要求。 二、原料条件的区别 球团要求原料粒度细。粒级在-200目（-74μm）必须≥80％，比表面积1500～2000cm2 /g，甚至更高。 而烧结所需粒度较粗。原料中-150目粒级在20％以下，小球烧结法也只能是使原料中-15 0目粒级提高到40～50％。它处理粗粒原料的适应性强，可处理各种富矿粉、焦粉、钢铁厂粉尘和粉粒状含铁废料。 三、固结机理比较 球团主要靠固相，少量液相为辅；烧结主要是液相固结。 四、生产工艺比较 生产球团在原料配比中不像烧结需要燃料，膨润土作为球团的添加剂，而烧结中不需添加剂而用熔剂。 球团生产中靠高温焙烧，焙烧过程用肉眼不能直接观察到料的情况，而烧结用火直接接触物料且生产情况很直观。 五、冶金性能的比较 球团矿比烧结矿有以下优点： 1、粒度小而均匀，有利于高炉料柱透气性的改善和气流的均匀分布。 2、冷态强度（抗压和抗磨）高，便于运输、装卸和贮存，粉末少。 3、铁份高和堆密度大，有利于增加高炉料柱的有效重量，提高产量和降低焦比。
4、还原性好，有利于改善煤气化学能的利用。 球团矿存在的缺点：还原膨胀率要高于烧结矿。 六、冶金效果比较 球团矿与烧结矿通过高炉生产实践表明，代替天然块矿冶炼可大幅度提高高炉产量、降低焦比、改善煤气利用率。这两种矿物相比对高炉的冶炼效果一般差异并不大。 七、经济效果比较 球团投资价格比烧结稍高，但按含铁量相比球团投资费用稍低一些。球团矿的燃料费用低于烧结矿，而动力费又高于烧结矿。从目前国内外成品矿的情况来看，球团矿投资回收和投产后收益远高于烧结矿。 八、环境状况比较 生产球团矿比生产烧结矿排入大气的灰尘量要少，同时烟气含尘量少，有利于改善环境。
《近代材料测试方法》复习题 1．材料微观结构和成分分析可以分为哪几个层次？分别可以用什么方法分析？ 答：化学成分分析、晶体结构分析和显微结构分析 化学成分分析——常规方法（平均成分）：湿化学法、光谱分析法 ——先进方法（种类、浓度、价态、分布）：X射线荧光光谱、电子探针、 光电子能谱、俄歇电子能谱 晶体结构分析：X射线衍射、电子衍射 显微结构分析：光学显微镜、透射电子显微镜、扫面电子显微镜、扫面隧道显微镜、原 子力显微镜、场离子显微镜 2．X射线与物质相互作用有哪些现象和规律？利用这些现象和规律可以进行哪些科学研究工作，有哪些实际应用？ 答：除贯穿部分的光束外，射线能量损失在与物质作用过程之中，基本上可以归为两大类：一部 分可能变成次级或更高次的X射线，即所谓荧光X射线，同时，激发出光电子或俄歇电子。另一部分消耗在X射线的散射之中，包括相干散射和非相干散射。此外，它还能变成热量逸出。 （1）现象/现象：散射X射线（想干、非相干）、荧光X射线、透射X射线、俄歇效 应、光电子、热能 （2）①光电效应：当入射X射线光子能量等于某一阈值，可击出原子内层电子，产 生光电效应。
应用：光电效应产生光电子，是X射线光电子能谱分析的技术基础。光电效应 使原子产生空位后的退激发过程产生俄歇电子或X射线荧光辐射是 X射线激发俄歇能谱分析和X射线荧光分析方法的技术基础。 ②二次特征辐射（X射线荧光辐射）：当高能X射线光子击出被照射物质原子的 内层电子后，较外层电子填其空位而产生了次生特征X射线（称二次特征辐射）。 应用：X射线被物质散射时，产生两种现象：相干散射和非相干散射。相干散射 是X射线衍射分析方法的基础。 3．电子与物质相互作用有哪些现象和规律？利用这些现象和规律可以进行哪些科学研究工作，有哪些实际应用？ 答：当电子束入射到固体样品时，入射电子和样品物质将发生强烈的相互作用，发生弹性散射和非弹性散射。伴随着散射过程，相互作用的区域中将产生多种与样品性质有关的物理信息。 （1）现象/规律：二次电子、背散射电子、吸收电子、透射电子、俄歇电子、特征X射 线 （2）获得不同的显微图像或有关试样化学成分和电子结构的谱学信息 4．光电效应、荧光辐射、特征辐射、俄歇效应，荧光产率与俄歇电子产率。 特征X射线产生机理。 光电效应：当入射X射线光子能量等于某一阈值，可击出原子内层电子，产生光电效应。 荧光辐射：被打掉了内层电子的受激原子，将发生外层电子向内层跃迁的过程，同时辐射出波长严格一定的特征X射线。这种利用X射线激发而产生的特征辐射为二次特
1.生产过程的主要作业（原料准备、配料混合、制粒造球、烧结焙烧及冷却），都是助于机械设备（破 碎机、筛分机、磨矿机、混合机、造球机、烧结机、焙烧机、冷却机）来完成。对造块机械设备的要求应该是性能先进，效率高、操作方便、安全可靠、结构简单、不需要大量的特殊材质以及易损部件的标准化。就是要好用、好修、好造、好配套。 1、破碎方法是指破碎力对破碎物料的作用方式，破碎方法主要根据物料的物理机械性质、物料的粒度和 所要求的破碎比进行选择。 2、锤式破碎机的优点为：生产能力高，破碎比大，破碎机较宽，给料粒度一般为80毫米左右，甚至可达 200毫米，因此大块物料及冬季时的冻块对破碎作业均不会带来较大困难，构造简单；机器尺寸紧凑； 功率消耗少；工作时维护简单；修理和更换零件较容易等。它的缺点是：因机器高速旋转，锤头、圆盘及轴承磨损较快，特别是锤头易磨损引起不稳定的运转；当破碎物料水分大时或含有较多的粘性物料时，破碎机的蓖条容易堵塞，从而降低生产率，有时也会造成事故。 3、反击式破碎机的优点是：破碎效率高。产品粒度均匀。破碎比大，适应性很强，可破碎硬性、脆性、 粘性较潮湿的矿石，。可选择性破碎，机器结构简单，重量轻，体积小，动力消耗小，金属材料消耗比锤式破碎机少。工作较安全，不受外来的杂物和超负荷的影响。 4、随着转子速度的增加，破碎比增大，生产能力得到提高。同时，大量试验证明：在破碎机的可能条件 下，速度越高，则产品粒度越细，破碎效率显著提高。 5、齿面辊式破碎机的破碎作用主要是劈碎，附带有些研磨作用。辊式破碎机的规格是用辊子的直径及其 长度表示。辊子的长度通常比其直径小。将辊子造得过长是不合理的，因为这时辊套的磨损很不均匀。 6、当辊子直径和两辊之间间隙已定时，要使啮角减小只有减小破碎物料的给矿粒度。 7、球磨机可以破碎各种硬度的矿石物料，其破碎比很大，通常为200~300。 8、球磨机既能开路工作又能闭路工作，在闭路工作时，如是湿磨，通常配置有分级机；如是干磨，则通 常配置有抽风、分离设备，以使尚未达到一定细度的产品重新返回球磨机中再磨。 9、棒磨机用于细碎和粗磨时的效率较高，且产品粒度均匀。棒磨机一般在第一段磨矿中用于矿石的细碎 和粗磨，它与球磨机相比，优点是棒的磨损比球慢得多，可获得更均匀的产品，不会过粉碎，这对于烧结厂用来破碎燃料是很有利的，但它的生产率比球磨机低。 10、装球量的多少对磨矿效率有一定的影响。装球少，磨矿效率低；装球过多，内层球运动时，则会产生 干涉作用，破坏了球的正常循环，磨矿效率也要降低。 11、由于润磨作业的入磨物料有一定的水分，因而要求润磨机具有特殊的结构型式，其特点如下：周边排 料、强制给料、橡胶衬板。 根据不同的任务和目的，筛分作业可以分为如下几种：独立筛分、准备筛分、辅助筛分。 12、物料颗粒物料的水分，对筛分效率和生产力有较大影响。水分的影响主要是附着在表面的外在水分， 处在物料孔隙和裂缝中的水分以及与物料化合的水分,同无多大影响。物料的外在水分，能使细颗粒互相粘结成团，并附在大块上.致使颗粒分层困难，同时会把筛孔堵住，使颗粒难于通过筛孔，筛分效率显著降低。 13、振动筛在造块工厂等部门得到了广泛的应用。它与其他类型的筛子比较，具有下列优点：由于筛子工 作时，产生强烈的振动，物料堵塞筛孔的现象大为减少，使筛子具有较高的筛分效率和生产率。这种筛子构造比较简单，操作及拆换筛面比较方便。应用范围广泛，可用来粗筛、中筛和细筛。筛分每吨物料所消耗的电能少。 14、热矿振动筛是用来筛分热烧结矿的一种筛分机械。振动筛筛分热烧结矿的必要性，早已为人们所公认。 它的主要作用在于：减少烧结矿粉末，以利于高炉冶炼．为冷却作业创造条件，提高冷却效果。缩小返矿粒度上限，强化烧结过程。降低厂房标高，改善环境卫生。 15、圆盘给料机包括传动部分，机体部分及保护衬板、套筒和闸门等组成。圆盘给料机的生产能力与盘的 转速成正比，转速越大，生产能力越大。
