ZPW-2000轨道电路学习资料

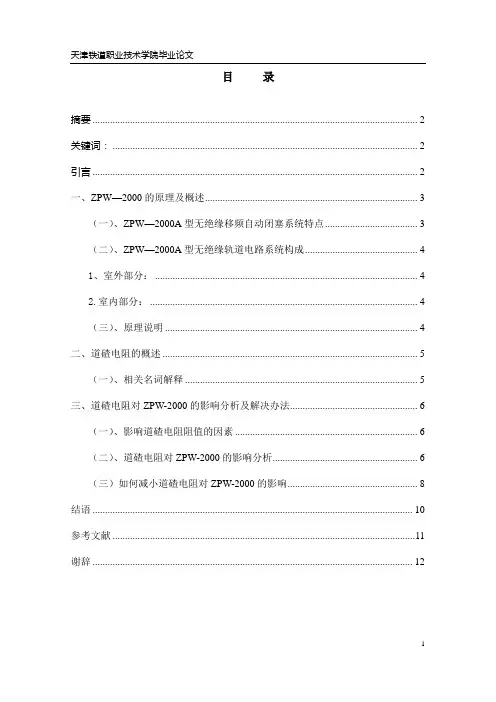

目录摘要 (2)关键词： (2)引言 (2)一、ZPW—2000的原理及概述 (3)（一）、ZPW—2000A型无绝缘移频自动闭塞系统特点 (3)（二）、ZPW—2000A型无绝缘轨道电路系统构成 (4)1、室外部分： (4)2.室内部分： (4)（三）、原理说明 (4)二、道碴电阻的概述 (5)（一）、相关名词解释 (5)三、道碴电阻对ZPW-2000的影响分析及解决办法 (6)（一）、影响道碴电阻阻值的因素 (6)（二）、道碴电阻对ZPW-2000的影响分析 (6)（三）如何减小道碴电阻对ZPW-2000的影响 (8)结语 (10)参考文献 (11)谢辞 (12)摘要本文主要探讨道碴电阻对ZPW—2000的影响。

ZPW—200系列无绝缘轨道电路分为ZPW—2000A型和ZPW—2000R型，目前，在我国应用较广泛的是ZPW—2000A 型无绝缘轨道电路。

道碴电阻越小轨道电路的漏泄电流越大，轨道电路越不稳定。

因此本文重点从影响道碴电阻阻值的几个相关因素来分析道碴电阻对ZPW—2000的影响，以及如何通过影响道碴电阻阻值的因素来提高道碴电阻的阻值，从而使轨道电路的传输长度增大，达到稳定ZPW—2000无绝缘轨道电路的目的。

关键词：道碴电阻、ZPW—2000引言ZPW—2000系列自动闭塞充分吸收了UM71的技术优势，并实现了重大技术改进和创新。

他克服了UM71在传输安全性和传输长度上存在问题。

在轨道电路传输安全上，解决了轨道电路全路断轨检查、调谐区死区长度、调谐单元断线检查。

拍频干扰防护等技术难题。

延长了轨道电路的传输长度。

采用单片微机和数字信号处理技术，提高了抗干扰能力。

而决定ZPW—2000稳定性的因素之一—道碴电阻的阻值是很重要的，提高道碴电阻的阻值可以确保轨道电路的传输长度。

调谐区死区长度、文本主要从以下四个方面研究道碴电阻对ZPW—2000A的影响：一、ZPW—2000的概况分析及性能优势等方面二、道碴电阻的概况分析三、影响道碴电阻的阻值的因素及道碴电阻对ZPW—2000的影响有哪些四、如何减小道碴电阻对ZPW—2000的影响一、ZPW—2000的原理及概述铁路信号是组织行车运行，保证行车安全，提高运输效率，传递信息，改善行车人员劳动条件的关键技术。

原理说明1．系统原理ZPW-2000A型无绝缘移频轨道电路系统，与UM71无绝缘轨道电路一样采用电气绝缘节来实现相邻轨道电路区段的隔离。

电气绝缘节长度改进为29m，由空心线圈、29m长钢轨和调谐单元构成。

调谐区对于本区段频率呈现极阻抗，利于本区段信号的传输及接收；对于相邻区段频率信号呈现零阻抗，可靠地短路相邻区段信号，防止了越区传输，这样便实现了相邻区段信号的电气绝缘。

同时为了解决全程断轨检查，在调谐区内增加了小轨道电路。

ZPW-2000A型无绝缘移频轨道电路将轨道电路分为主轨道电路和调谐区小轨道电路两个部分，并将短小轨道电路视为列车运行前方主轨道电路的所属“延续段”。

主轨道电路的发送器由编码条件控制产生表示不同含义的低频调制的移频信号，该信号经电缆通道（实际电缆和模拟电缆）传给匹配变压器及调谐单元，因为钢轨是无绝缘的，该信号既向主轨道传送，也向小轨道传送。

主轨道信号经钢轨送到轨道电路受电端，然后经调谐单元、匹配变压器、电缆通道，将信号传至本区段接收器。

调谐区小轨道信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件通过（XG、XGH）送至本轨道电路接收器，做为轨道继电器（GJ）励磁的必要检查条件之一。

本区段接收器同时接收到主轨道移频信号及小轨道电路继电器执行条件，判决无误后驱动轨道电路继电器吸起，并由此来判断区段的空闲与占用情况。

主轨道和调谐区小轨道检查原理示意图见图2-1。

该系统“电气—电气”和“电气—机械”两种绝缘节结构电气性能相同。

2．电路工作原理及冗余设计2．1 发送器2．1．1 用途ZPW-2000A型无绝缘移频轨道电路发送器在区间适用于非电码化和电码化区段18信息无绝缘移频自动闭塞，供自动闭塞、机车信号和超速防护使用。

在车站可适用于非电码化和电码化区段站内移频电码化发送，并可作站内移频轨道电路使用。

2．1．2 原理框图及电路原理简要说明同一载频编码条件，低频编码条件源，以反码形式分别送入两套微处理器CPU中，其中CPU1产生包括低频控制信号Fc的移频信号。

ZPW－2000A无绝缘轨道电路换装施工是全路第五次提速调图工程中最重要、最紧迫的信号工程，此次工程要求高、任务重、工期短，而且全路没有现成的开通测试项目及经验。

通过对ZPW－2000A无绝缘轨道电路开通、维护测试，我们认为该轨道电路技术指标的测试调整是开通过程中最关键的一个环节，也是日常维护工作中最重要的一个环节。

ZPW-2000A无绝缘轨道电路是通过计算机仿真技术开发的，是我国目前最先进的无绝缘、多信息移频轨道电路，其传输安全性、传输长度、可靠性、可维修性等性能较好，对器材的安装标准和系统技术指标要求十分严格，既要符合《ZPW－2000系列无绝缘轨道电路施工技术标准（暂行）》（以下简称《施工标准》）的要求，又要满足铁路信号设备天窗修的需要。

器材安装不符合标准时将影响其技术参数的调整，严重的将危及行车安全；电气特性技术指标调整不当或不符合标准时将影响其正常运用。

为此，我们按照《施工标准》规定，结合开通测试和维护经验，制订了该系统的测试项目及相关技术指标，目前在我局推广应用效果良好，现推荐给大家参考。

ZPW－2000A无绝缘轨道电路的安装定测1.1室内设备安装定测室内设备是指移频柜、移频组合柜、站内移频柜、综合柜、分线柜等，这些机柜必须在施工开始时同施工人员一起进行测量，共同确定好安装位置后才能安装固定。

各机柜安装预留一定的安全距离是设备检修和电气特性测试的需要，同时又可减弱各机柜内设备之间的电子干扰。

各机柜的安装标准分别为：组合柜（架）与其它机柜（架）间的检测通道≥1200mm；电子柜和组合柜与墙间的主检测通道≥1500mm，电子柜、组合柜与墙间的次检测通道≥1200mm；电子柜与电子柜（组合柜）间的检测通道≥1500mm。

1.2室外设备安装定测室外设备主要是指电气（机械）绝缘节中各器材的位置安装和限界安装，轨道电路区段中补偿电容的安装。

（ZPW-2000A无绝缘轨道电路系统设备组成原理框图见附图）。

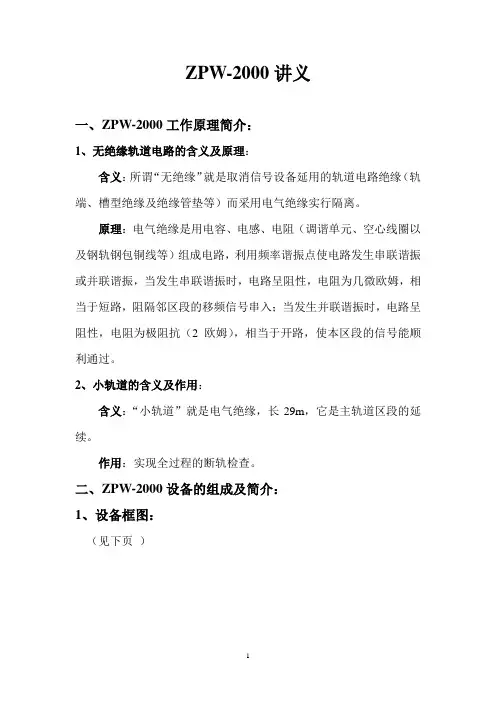

ZPW-2000讲义一、ZPW-2000工作原理简介：1、无绝缘轨道电路的含义及原理：含义：所谓“无绝缘”就是取消信号设备延用的轨道电路绝缘（轨端、槽型绝缘及绝缘管垫等）而采用电气绝缘实行隔离。

原理：电气绝缘是用电容、电感、电阻（调谐单元、空心线圈以及钢轨钢包铜线等）组成电路，利用频率谐振点使电路发生串联谐振或并联谐振，当发生串联谐振时，电路呈阻性，电阻为几微欧姆，相当于短路，阻隔邻区段的移频信号串入；当发生并联谐振时，电路呈阻性，电阻为极阻抗（2欧姆），相当于开路，使本区段的信号能顺利通过。

2、小轨道的含义及作用：含义：“小轨道”就是电气绝缘，长29m，它是主轨道区段的延续。

作用：实现全过程的断轨检查。

二、ZPW-2000设备的组成及简介：1、设备框图：（见下页）2、各部简介：⑴FS盒：通用型，低频编码、载频、功出电平等利用勾线来实现，用N+1冗余实现热备；⑵JS盒：通用型，用于信号的接受、处理，有3个信号：本区段的主轨信号、小轨道信号以及邻区段的小轨信号；0.5＋0.5冗余实现热备。

⑶电缆模拟网络盒：实现电缆长度的补偿、补偿原则为10km，用勾线完成；⑷衰耗盒：用于主轨道、小轨道的调整，给出发送、接收工作及轨道占用指示，有12个测试孔：a.发送电源：直流24+0.5V；b.接收电源：直流24+0.5V；c.发送功出：功出电压，85—165V之间设计给出；d.轨入：有2种信号：本区段主轨信号（大于240mv）和邻区段小轨信号（大于42mv）；e.轨出1：经过调整的主轨道信号（大于336mv；调整在700~800mv）；f.轨出2：经过调整的小轨道信号（110~130mv）；g.GJ（Z）：大于20V的直流电压；h.GJ（B）：大于20V的直流电压；i.GJ：大于20V的直流电压；j.XGJ（Z）：大于20V的直流电压；k.XGJ（B）：大于20V的直流电压；l.XGJ：大于20V的直流电压.⑸匹配变压器：为1：9的升压变压器，室内向钢轨侧为1：9，钢轨向室内为9：1；⑹调谐单元、空心线圈：与钢轨一起实行串、并联谐振，达到电气绝缘的目的；⑺补偿电容：实现电路补偿，延长传输距离（规格：区间为400μf、460μf、500μf、550μf；站内为60μf、80μf）。
