sncr脱硝原理及工艺
脱硝是指将燃烧过程中产生的氮氧化物（NOx）转化为较为无害的氮气（N2）或氨（NH3）的过程。
脱硝在工业生产中非
常重要，尤其是对于电力、钢铁、化工等行业而言。
Sncr是
一种常用的脱硝工艺，下面将介绍其原理和工艺过程。
1. Sncr脱硝原理：
Sncr脱硝主要利用氨水或尿素溶液与燃烧过程中的NOx发生
化学反应，将其转化为氮气或氨。
这种反应在高温下进行，需要满足适当的反应温度和氨水的投加量。
2. Sncr脱硝工艺过程：
（1）烟气进入SNCR反应器：燃烧产生的烟气进入SNCR反
应器中，反应器中设置有适当的喷射装置，用于喷射氨水或尿素溶液。
（2）氨水或尿素喷射：通过喷射装置，将氨水或尿素溶液喷
射到烟气中。
喷射后的氨水或尿素溶液与烟气中的NOx发生
反应，将其转化为氮气或氨。
（3）反应温度控制：Sncr脱硝反应需要在一定的温度范围内
进行，通常为800°C-1100°C。
通过调节喷射装置和燃烧设备，控制烟气的温度在适宜的范围内。
（4）反应产物处理：脱硝反应后的烟气中生成的氮气或氨进
入气体处理系统进行进一步处理，以确保排放的气体符合环保要求。
Sncr脱硝工艺具有脱硝效率高、操作简单、设备布局灵活等
优点，广泛应用于不同工业领域。
但同时也存在氨逃逸、不适
用于高浓度NOx气体等问题，因此在实际应用中需要综合考虑各种因素，选择合适的脱硝工艺。
脱硝的工艺流程为
脱硝的工艺流程主要包括以下几个步骤：
1. 燃烧前脱硝：通过在燃烧炉中添加脱硝剂（如氨水或尿素溶液）来实现燃烧前脱硝，将燃烧过程中产生的氮氧化物转化为氮气和水蒸气。
2. 燃烧后脱硝：在燃烧过程中产生的氮氧化物经过烟气处理后，通过喷射脱硝剂（如氨水或尿素溶液）来进行燃烧后脱硝。
这包括选择性催化还原（SCR）和非选择性催化还原（SNCR）等不同的方法。
3. 选择性催化还原（SCR）：将脱硝剂（约为25%的氨水和75%的水）喷射到烟气中，经过催化剂层进行化学反应，使氮氧化物与氨发生反应生成氮气和水。
SCR系统通常由脱硝剂喷射系统、反应器、催化剂和氮氧化物的浓度监测装置组成。
4. 非选择性催化还原（SNCR）：将脱硝剂（如氨水或尿素溶液）在高温烟气中喷射，并利用高温下的氨的氧化性质与氮氧化物进行反应，将其转化为氮气和水。
SNCR系统通常由脱硝剂喷射系统和反应器组成。
5. 吸收剂法：将含有氮氧化物的烟气通过吸收溶液（如氨水或硫酸）中，氮氧化物与溶液中的成分发生化学反应，从而实现脱硝。
这种方法主要用于燃煤电厂的脱硝。
吸收剂法可以分为干法脱硝和湿法脱硝两种。
6. 生物脱硝：利用硝化细菌将氨氮通过硝化过程转化为亚硝酸盐，再利用反硝化细菌将亚硝酸盐通过反硝化过程转化为氮气。
这种生物脱硝方法主要用于污水处理厂等废水处理领域。
sncr脱硝操作规程
《sncr脱硝操作规程》
为了保障环境空气质量和减少大气污染物排放，许多工厂和电厂都采用了选择性非催化还原（Selective Non-Catalytic Reduction，简称SNCR）脱硝技术。
这种技术通过在燃烧过程中向烟气中喷射氨水或尿素溶液，以去除氮氧化物（NOx），从而达到减少大气氮氧化物排放的目的。
在进行SNCR脱硝操作时，必须严格按照操作规程进行，以确保设备正常运行，同时避免对环境和人员造成危害。
以下是一般的SNCR脱硝操作规程：
1. 脱硝设备检查：在进行SNCR脱硝操作之前，操作人员应该对脱硝设备进行全面的检查，包括喷射系统、控制系统、传感器、管路等，确保设备处于正常工作状态。
2. 氨水或尿素溶液供应：在脱硝操作过程中，必须确保氨水或尿素溶液的供应充足，并且操作人员需要定期检查储存设施和运输设备，以避免因为供应不足而影响脱硝效果。
3. 喷射量控制：根据燃烧炉的工况和烟道特性，调整氨水或尿素溶液的喷射量，以达到最佳的脱硝效果。
同时，需要严格控制喷射位置和喷射角度，以确保溶液均匀地混合进烟气中。
4. 控制系统操作：操作人员需要熟悉脱硝控制系统的操作界面和参数设定，及时调整设备工作参数，以保证SNCR设备稳
定运行及脱硝效果。
5. 废气监测：在脱硝操作过程中，需要进行废气排放监测，以保证排放浓度符合相关的环保标准，确保排放氮氧化物浓度达标。
6. 脱硝效果评估：定期对脱硝效果进行评估和检测，及时发现问题并进行解决，确保脱硝设备的正常运行。
以上是一般的SNCR脱硝操作规程，操作人员必须对这些规程进行严格执行，严格按照标准操作程序进行操作，确保设备的正常运行，达到减排目的。
氮氧化物(NOx)是造成大气污染的主要污染源之一，我国环保政策要求，锅炉烟气应严格控制 NOx 的大量排放。
控制 NOx 排放的技术指标可分为一次措施和二次措施两类，一次措施是通过各种技术手段降低燃烧过程中的 NOx 生成量(低氮燃烧)；二次措施是将已经生成的 NOx 通过技术手段从烟气中脱除(本系统 SNCR 脱硝)。
本项目脱硝工程采用的是低氮燃烧+SNCR 选择性非催化还原法烟气自动脱硝系统。
SNCR 系统是在锅炉炉膛内喷入还原剂(尿素溶液)，将炉内燃烧生成烟气中的 NOx 还原为 N 和 H O，降低 NOx 排放，从而在燃烧过2 2程中降低 NOx 生成量。
2.1 尿素溶解罐和加注系统，系统设有一个10m³立式尿素溶解罐，顶部设有满溢保护开关和呼吸阀，顶部设有液位计、尿素溶液直排门。
尿素由提升机或者人工输送至尿素溶解罐顶部后加入尿素溶解罐，打开除盐水进口阀门加入稀释水(除盐水) ，再打开电加热器，打开搅拌器进行搅拌。
尿素溶液配置好后，尿素输送泵是一台离心泵，出口阀和循环阀手柄上设有开关。
送上输送泵电源，出口阀和循环阀开启。
配置好的尿素溶液由尿素输送泵送至尿素溶液储罐，尿素溶液储罐为30m³立式储罐。
SNCR 尿素溶液供料泵系统在尿素溶液储罐旁，设有一组尿素溶液供料泵组，从尿素溶液储罐底部抽取尿素溶液，加压后，由喷射供料泵(尿素溶液输送泵)送至分配理单元。
每组喷射供料泵组有 2 台不锈钢多级离心泵，一用一备。
每一个泵组进口除设有手动隔离阀外，还设有电控气动隔离阀可实现远控开关，压缩空气气源取自厂内压缩空气站；出口设有远传压力表。
每台供料泵设有进出口手动隔离阀和出口逆止阀。
在现场还设有氨气泄漏检测仪，防止尿素溶液泄漏过大，进行喷淋降低浓度。
尿素溶液储罐设有液位计，低低液位时停运供料泵。
来自 SNCR 系统喷射供料泵的尿素溶液，分别经各自的电控气动阀、过滤器、流量计和调节阀送入喷射环管，满足锅炉NOx 的控制要求。

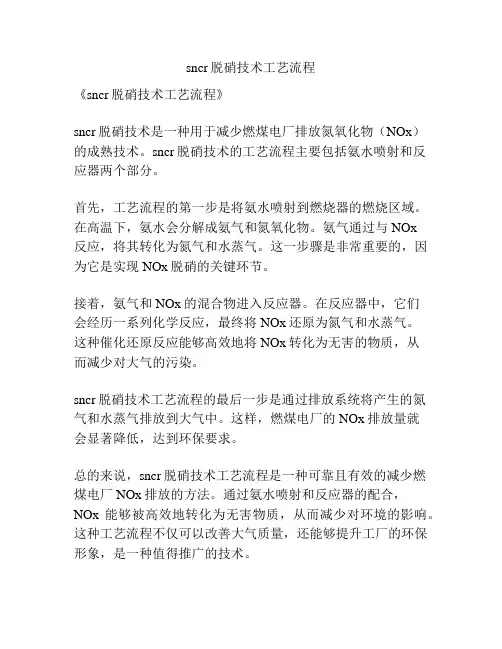

sncr脱硝技术工艺流程
《sncr脱硝技术工艺流程》
sncr脱硝技术是一种用于减少燃煤电厂排放氮氧化物（NOx）
的成熟技术。
sncr脱硝技术的工艺流程主要包括氨水喷射和反应器两个部分。
首先，工艺流程的第一步是将氨水喷射到燃烧器的燃烧区域。
在高温下，氨水会分解成氨气和氮氧化物。
氨气通过与NOx
反应，将其转化为氮气和水蒸气。
这一步骤是非常重要的，因为它是实现NOx脱硝的关键环节。
接着，氨气和NOx的混合物进入反应器。
在反应器中，它们
会经历一系列化学反应，最终将NOx还原为氮气和水蒸气。
这种催化还原反应能够高效地将NOx转化为无害的物质，从
而减少对大气的污染。
sncr脱硝技术工艺流程的最后一步是通过排放系统将产生的氮气和水蒸气排放到大气中。
这样，燃煤电厂的NOx排放量就
会显著降低，达到环保要求。
总的来说，sncr脱硝技术工艺流程是一种可靠且有效的减少燃煤电厂NOx排放的方法。
通过氨水喷射和反应器的配合，
NOx能够被高效地转化为无害物质，从而减少对环境的影响。
这种工艺流程不仅可以改善大气质量，还能够提升工厂的环保形象，是一种值得推广的技术。
SNCR脱硝系统操作规程1 概述氮氧化物（NOx）是造成大气污染的主要污染源之一，我国环保政策要求，应严格控制NOx的大量排放。
控制NOx 排放的技术指标可分为一次措施和二次措施两类，一次措施是通过各种技术手段降低燃烧过程中的NOx 生成量；二次措施是将已经生成的NOx通过技术手段从烟气中脱除。
潍坊华潍热电有限公司脱硝工程采用的是SNCR选择性非催化还原法烟气自动脱硝系统，采用还原剂为20%稀氨水，在燃烧工况正常的炉内喷入还原剂（5-10%氨水），将炉内燃烧生成烟气中的NOx 还原为N2 和H2O，降低NOx 排放，制造还原区，从而在燃烧过程中降低NOx生成量。
2 工艺描述2.1本项目采用SNCR技术方案，采用20%氨水作为还原剂。
氨水槽车将氨水送至厂区内，由卸氨泵打入氨水储罐内储存待用，稀释水打入炉前静态混合器与氨水混合。
在进行SNCR脱硝时，氨水输送泵将20%的氨水从氨水储罐中抽出，在静态混合器中与除盐水混合稀释成5%的氨水（浓度可在线调节），输送到炉前SNCR喷枪处。
氨水在输送泵的压力作用下，通过机械雾化喷枪，以雾状喷入旋风分离器入口内，与烟气中的氮氧化物发生还原反应，生成氮气，去除氮氧化物，从而达到脱硝目的。
为安全起见，氨液储罐边设有紧急喷淋装置，在发生氨泄漏及氨罐温度过高（大于40℃）或压力过高时（大于2500Pa）时启动紧急喷淋装置，并在氨区泵房内设计安全喷淋洗眼器及冲洗水带，紧急时用于冲洗眼睛、皮肤，作防护预处理。
SNCR氨水卸氨泵在脱硝泵房内，从氨水罐车底部抽取氨液，加压后，由卸氨泵送至氨水储罐。
卸氨系统设有入口阀、出口阀、入口排放阀、出口排放阀。
2.2 SNCR喷射器SNCR喷射器是不锈钢材质，双层套管，氨水走中间，厂用压缩空气（一次风）经调压阀稳压为0.35—0.45MPa后走外层，冷却喷枪和喷头，并通过喷头处的雾化喷嘴雾化氨水，喷入炉膛。
喷射器用软管与氨水和压缩空气（一次风）管相连，用带有弹簧锁扣的快速插拔接头安装在锅炉旋风分离器（炉膛）保护套管上，其中1#2#炉采用双层对侧布置共计8台喷枪（每个机组4台），3#炉采用单层布置，共计8台喷射枪，包括自动进出控制装置。
SNCR尿素脱硝设备操作规程一、脱硝原理脱硝通俗的讲就是将用氨水或者尿素溶液雾化后喷到炉膛里，将硝（即氮氧化合物，主要是一氧化氮、二氧化氮）从烟气中除去，变成对空气无害的氮气。
SNCR脱硝工艺介绍SNCR技术，即选择性非催化还原技术，它是目前主要的烟气脱硝技术之或尿素一。
在炉膛800~1050℃这一狭窄的温度范围内、无催化剂作用下，NH3等氨基还原剂可选择性地还原烟气中的NOx，基本上不与烟气中的O作用，2据此发展了SNCR烟气脱硝技术。
在800~1250℃范围内，NH3或尿素还原NOx 的主要反应为：尿素为还原剂不同还原剂有不同的反应温度范围，此温度范围称为温度窗。
当反应温度过高时，由于氨的分解会使NOx还原率降低，另一方面，反应温度过低时，氨的逃逸增加，也会使NOx还原率降低。
SNCR工艺技术的关键就在于，还原剂喷入系统必须尽可能地将还原剂喷入到炉内最有效温度窗区域内，即尽可能的保证所喷入的还原剂在合适的温度下与烟气进行良好的混合，这样一方面可以提高还原剂利用率，另外一方面可以控制获得较小的氨逃逸。
二、脱硝设备组成本套脱硝设备包括尿素溶液制备系统（搅拌罐、转运泵、储存罐）、脱硝计量泵站系统（计量泵、压力表、管件阀门、底座、电控箱）、分配模块（压力表、压缩空气调节阀）、脱硝喷枪（喷嘴、枪杆、保护套管、混合器、快速接头、快拆卡子等）、管道（尿素溶液管道、压缩空气管道）。
三、尿素溶液制备系统1.尿素溶液作为脱硝还原剂的优点是干净卫生安全。
2.在冬季通常配制成10%的浓度，本项目中搅拌罐的容积为2立方，放4袋50公斤的尿素即可。
在夏季可以配制的浓一些（15-20%），并相应减少计量泵的流量。
在锅炉负荷比较大的情况下可以配的浓度大一些。
3.尿素可以采用农用尿素颗粒，选择标准含氮量的优质尿素为好。
4.尿素非常容易吸水受潮板结，所以储存的时候要放在木托上并保持干燥通风。
5.尿素溶颗粒在溶解时大量吸热，所以在配制尿素溶液时尽量使用热水或者通入蒸汽，以免尿素溶液在低温的情况下结晶堵塞管路或者喷枪。
sncr脱硝工艺流程SNCR（Selective Non-Catalytic Reduction）是一种常用的脱硝工艺，通过加入氨水或尿素来与烟气中的氮氧化物（NOx）进行反应，从而将其还原为氮气和水。
下面是SNCR脱硝工艺流程的详细介绍。
1.脱硝剂储存和供给：氨水或尿素作为脱硝剂，需要储存和供给到反应系统中。
储存通常采用专用的储罐，并通过泵站将脱硝剂供给到喷射装置。
2.反应器：反应器是进行脱硝反应的核心组件，通常包括喷射装置和混合区。
脱硝剂通过喷射装置喷射到烟气中，与烟气中的氮氧化物发生反应。
混合区通过搅拌装置等手段，将脱硝剂与烟气充分混合，以提高反应效果。
3.温度和浓度控制：脱硝反应对温度和氨氧比（NH3/NOx）有一定的要求。
通常需要在反应系统中设置温度控制器和氨氧比控制器，以确保反应在最佳条件下进行。
4.排放净化：反应后的烟气中可能还会残留一定量的氨、氮氧化物等物质，需要进行净化处理。
常见的处理方式有湿式脱硝、干式脱硝等。
湿式脱硝通常采用喷雾塔或湿式电除尘器将烟气中的颗粒物、氨和氮氧化物吸收或捕集，通过水洗或吸附剂反应后，排放净化后的烟气。
干式脱硝则通过调节烟气温度和添加吸附剂等方式，将烟气中的污染物吸附或化学转化，最终排放净化后的烟气。
5.控制系统：SNCR脱硝工艺通常需要配备一套完善的控制系统，以监测和控制反应过程中的各个参数，包括温度、压力、流量等。
控制系统可以自动调节脱硝剂供给、喷射装置位置和角度等参数，以实现最佳的脱硝效果。
总之，SNCR脱硝工艺是一种利用氨水或尿素与烟气中的氮氧化物进行反应，将其还原为无害物质的方法。
通过适当的脱硝剂供给、喷射装置设计和控制系统调节，可以实现高效、稳定和可靠的脱硝效果。
为了符合环保要求，通常会将脱硝后的烟气进行进一步的净化处理，以确保排放的烟气符合相关的排放标准。
(一) 开启前的检查：1.检查储存罐内及操作现场无任何杂物。
2.检查每台水泵地脚螺栓是否紧固。
3.检查所有阀门、仪表连接螺栓是否紧固。
4.检查所有喷枪连接软管螺栓是否紧固。
5.检查所有就地仪表是否齐全、有效。
6.检查喷枪供气总管路压力不低于 0.45MPa。
7.检查除盐水供给压力不低于 0.2 MPa。
(二)系统运行启动：1.打开尿素液输送泵进口阀门。
2.启动尿素液输送泵。
3.打开尿素液输送泵出口阀门。
4.待储存罐液位达到 1m 以上，启动搅拌机。
5.打开蒸汽加热电动截止阀。
6.打开尿素液高压循环泵进口阀门。
7.启动尿素液高压循环泵。
8.全开尿素液高压循环泵出口阀门。
9.全开尿素液回流管路上阀门。
10.调节尿素液回流管路上背压阀。
11.打开除盐水循环泵进口阀门。
12.启动除盐水循环泵。
13.全开除盐水循环泵出口阀门。
14.全开除盐水回流管路上阀门。
15.调节除盐水回流管路上背压阀。
16.分别打开喷枪雾化风及冷却风管路上阀门。
17.分别调节雾化风及冷却风管路上减压阀。
18.分别调节每只喷枪雾化风及冷却风的压力。
20.插入喷枪。
21.全开每只喷枪尿素液阀门。
22.打开除盐水循环管上电磁阀。
23.打开尿素液循环管路上电动阀。
24.分别调节稀释模块尿素液和除盐水 FISHER 阀。
25.分别调节每只喷枪尿素液流量，使之流量基本均匀。
(三)系统住手运行：1.关闭尿素液循环管路上电动阀。
2.待冲洗完成后，关闭除盐水循环管上电磁阀。
3.拔出喷枪。
4.分别关闭喷枪雾化风及冷却风管路上阀门。
5.住手尿素液高压循环泵。
6.住手除盐水循环泵。
(四) 注意事项：1.锅炉炉膛温度低于800℃，不得向炉内喷射尿素液。
2.打开蒸汽截止阀前必须先开启搅拌机，以避免罐内尿素液上下温度不均，造成误导。
3.喷枪插入炉内深度必须超过锅炉对流管束，但超过长度控制在100mm 以内。
4.喷枪拔出长度必须在 500mm 以上。
5.若锅炉长期住手运行，必须对罐体内、尿素液输送泵及管路、尿素循环管路、尿素高压循环泵、稀释模块、分配模块及喷枪进行充分冲洗，以防止尿素液结晶而造成阻塞。
脱硝原理及工艺流程
脱硝是指将燃烧过程中产生的氮氧化物（NOx）转化为氮气和水蒸气的过程。
主要的脱硝原理包括选择性催化还原（SCR）、非选择性催化还原（SNCR）和干法脱硝（Denitrification by Dry Method）。
首先，我们来看SCR脱硝原理及工艺流程。
SCR脱硝是通过在高温下将氨气与NOx进行催化反应，生成氮气和水蒸气的过程。
SCR 脱硝工艺流程包括氨水制备系统、催化剂反应器和脱硝后的气体处理系统。
氨水制备系统用于生产和储存氨气溶液，催化剂反应器则是将氨气喷射到含有NOx的烟气中，通过催化剂的作用将NOx转化为氮气和水蒸气。
脱硝后的气体处理系统用于处理剩余的氨气和其他产物，以确保排放的气体符合环保标准。
其次，非选择性催化还原（SNCR）脱硝原理及工艺流程是通过在燃烧炉的炉膛中喷射尿素水溶液或氨水溶液，使其与燃烧产生的NOx进行反应，生成氮气和水蒸气。
SNCR脱硝工艺流程相对简单，不需要催化剂，但对温度和氨气的投加量有较高的要求。
最后，干法脱硝是利用含硝酸盐或硝酸根离子的吸附剂（如石
灰石、活性炭等）直接吸附和还原燃烧产生的NOx，将其转化为氮气和水蒸气。
干法脱硝工艺流程包括吸附剂喷射系统、反应器和废气处理系统。
吸附剂喷射系统用于喷射吸附剂到烟气中，反应器则是进行吸附和还原反应，废气处理系统用于处理脱硝后的废气。
总的来说，脱硝工艺包括SCR、SNCR和干法脱硝，它们都是通过不同的方式将NOx转化为无害的氮气和水蒸气，以达到减少大气污染物排放的目的。
不同的工艺有各自的优缺点，需要根据具体的工业生产情况和环保要求来选择合适的脱硝技术。
烟气脱硝操作规程1、前言本操作规程适用于SNCR-SCR烟气脱硝装置。
为了保证烟气中的NOX达标排放，确保系统长期稳定运行，特制定本规程。
2、工艺流程介绍本项目采用炉内喷氨和炉外SCR催化相结合的工艺进行脱硝，喷入炉膛内的氨水首先在炉膛内与NOX 反应，部分未反应的NOX与未反应的氨气混合进入脱硝反应器，在反应器内布置两层催化剂，烟气与氨混合后从催化剂小孔内均匀流过，在催化剂的作用下NOX 反应生成对空气无害的氮气和水，从而将NOX脱除。
经脱硝后的净烟气再进入脱硫系统最后通过烟囱排入大气。
3、工艺基本原理在炉膛和SCR反应器内，NO通过以下反应被还原：4NO+4NH3+O2→4N2+6H2O6NO+4NH3→5N2+6H2O当烟气中有氧气时，反应第一式优先进行，因此，氨消耗量与NO还原量有一对一的关系。
在烟气中，NO2一般约占总的NOX浓度的5%，NO2参与的反应如下：2NO2+4NH3+O2→3N2+6H2O6NO2+8NH3→7N2+12H2O上面两个反应表明还原NO2比还原NO需要更多的氨。
在绝大多数锅炉烟气中，NO2仅占NOX总量的一小部分，因此NO2的影响并不显著。
4、工艺流程说明4.1 脱硝工艺系统烟气脱硝工艺系统主要由氨水储存系统、氨注入系统、SCR反应器及附属系统等组成。
4.1.1 氨的储存系统（1）系统组成氨水储存系统包括氨水卸料泵、氨水储罐等。
（2）主要设备选型·氨水卸料泵氨水卸料泵流量10m3/h,扬程20m。
·氨水储罐本工程设置一台氨水储罐。
液氨储罐的最大充装量为30m3。
氨水罐可供应窑炉设计条件下，每天运行24小时，连续运行7天的消耗量。
4.1.2 氨注入系统（1）系统组成氨注入系统包括氨水喷枪、氨水输送泵等。
（3）主要设备选型·氨水喷枪每台炉配置4支。
·氨水输送泵每台炉配置一台氨水计量泵。
4.1.3 SCR反应器及附属系统（1）系统组成SCR反应器和附属系统由SCR反应器、催化剂和烟道等组成。
sncr脱硝工艺流程Sncr脱硝是一种常见的脱硝工艺，它是通过在高温燃烧过程中喷射氨水、尿素溶液或其他含氨溶液，将其与燃烧产生的氮氧化物（NOx）反应生成无毒的氮气和水蒸气，从而实现脱硝的目的。
下面将介绍一下sncr脱硝的工艺流程。
首先，在工业燃烧设备中设置适当的喷射位置和喷射角度，以确保喷射剂能够充分混合并与燃烧产生的NOx反应。
喷射位置一般设置在燃烧炉的尾部或燃烧室的上部。
其次，选择合适的喷射剂，常见的有氨水、尿素溶液等。
喷射剂的选择需要考虑氨的纯度、溶解度、不挥发性等因素。
一般来说，氨水的氨浓度在10%~25%之间，尿素溶液的氮浓度在25%~30%之间较为常用。
然后，根据NOx的生成特点和喷射剂的喷射效果，进行喷射剂的喷射参数优化。
这涉及到喷射剂的喷射速度、喷射时间、空气分布等因素的调整。
通过实验和仿真模拟，优化喷射参数可以提高脱硝效果。
接下来，进行现场实验验证。
在实际工业燃烧设备中，进行sncr脱硝试验，观察脱硝效果并测量各项参数。
根据实验结果，进一步调整喷射参数和喷射剂选择，以获得更好的脱硝效果。
最后，对sncr脱硝过程进行监测和控制。
通过安装氧分析、氨分析、温度和压力监测等设备，实时监测脱硝过程中的各项参数。
根据监测结果，自动或手动调整喷射剂的喷射量和喷射参数，以保持脱硝效果的稳定。
总之，sncr脱硝是一种成熟的脱硝工艺，其工艺流程包括设置喷射位置和角度、选择合适的喷射剂、优化喷射参数、现场实验验证和监测控制。
通过合理的设计和操作，可以实现高效、可靠的脱硝效果，对减少大气污染物排放具有重要意义。
SNCR脱硝工艺流程文章来源：蓝白蓝网2010-02-21 10:51(1)反应剂的接收和储存采用氨作吸收剂时，既可用液氨，也可用氨水。
液氨在常温下呈气态，必须在压力容器中运输和储存，有较高的安全要求。
氨水一般采用29.49%的水溶液。
由于大于28%的氨水的储运需获得许可，所以近年来也有在SNCR系统中采用19%的氨水。
但在降低氨水浓度的同时，增加了所需的储存空间。
液氨和氨水都必须经过一个蒸发器，以气态的形式喷入炉膛。
可见，氨水比液氨需要消耗更多的蒸发热量。
尿素一般采用50%的水溶液，可直接喷入炉膛。
由于尿素的冰点仅为17.8℃。
因此，较冷的季节对尿素溶液进行加热和循环。
尿素可采用固体颗粒运输，但在厂内必须设置溶解装置。
与氨系统相比，尿素系统有以下优点：尿素是一种无毒、低挥发的液体,在运输和储存方面比氨更加安全；此外,尿素溶液喷入炉膛后在烟气中扩散较远,可改善大型锅炉中吸收剂和烟气的混合效果。
由于尿素的安全性和良好的扩散性能,采用尿素的SNCR 系统多在大型锅炉上应用。
(2)吸收剂的稀释、计量与混合稀释水压力控制模块（DWP）的典型设计由2台全流量的多级不锈钢离心泵，一组双联过滤器、压力控制阀和压力/流量仪表等组成。
供反应器稀释用的工艺水中同届固形物要低，过滤后水中悬浮物应低于50mg/L（3）反应剂喷入的测量喷射区测量( IZM) 模块是用来测量锅炉每个喷射区喷入的反应剂浓度和流量。
尿素喷入锅炉前必须用来自EWP 模块的过滤水将50 %的尿素溶液稀释到10 %。
每个IZM 模块包括1 台化学计量泵、1台水泵、1 个管道静态混合器和1 个现场控制盘、区段隔离阀和流量计、控制阀等。
IZM 模块通常设计成含有与中央控制模块和局地顺序逻辑控制(PLC)等控制系统相响应的化学反应剂的流量和区段压力阀。
通过该控制系统IZM 模块,可随出口NOx 浓度、锅炉负荷、燃料质量等变化来调整反应剂加入量和反应活性。
5.125脱硝系统
本项目的脱硝还原剂为尿素。
本工程采用 SNCF 工艺进行脱硝，
脱硝由SNCR 因气脱硝完成。
在850〜1100C 范围内，NH 或尿素还原NO 的主要反应为：
NH3为还原齐I 」?: 4NH+4NO+S4N+6HO
尿素为还原剂？： N0+C0(NH+1/2Q T 2N 2+CO+HO
尿素粉末储存于储仓，由电动葫芦吊装输送到溶解罐里，用除盐 水将干尿素溶解成40〜60%质量浓度的尿素溶液，通过尿素溶液给料 泵输送到尿素溶液储罐。
尿素溶液经由供液泵、计量与分配装置等进 入尿素喷枪，并喷入用氨点。
尿素溶液经绝热分解室，雾化后的尿素 液滴在绝热分解室内分解为 NH,分解产物经由氨喷射系统进入烟气 脱硝系统，再送达锅炉。
飞灰由袋式除尘器进行处理。
干态尿素筒仓、 尿素溶解罐、尿素溶液储罐、尿素溶液给料泵、尿素溶液计量与分配
装置等为2台机组的SNCR 系统公用。
尿素溶液喷射系统为单元制系
40-60%素溶液
分配器 计量泵 供液泵 尿素
电动葫芦 溶解罐
给料泵 储仓 ------- ►
干态尿素
除盐水 水泵 尿素溶液储罐
t
统。
脱硝工艺流程及职业病危害因素分布见图 5-
喷枪------- ►分解室—►氨喷射系统
锅炉图5-8 脱硝工艺流程及职业病危害因素分布。
