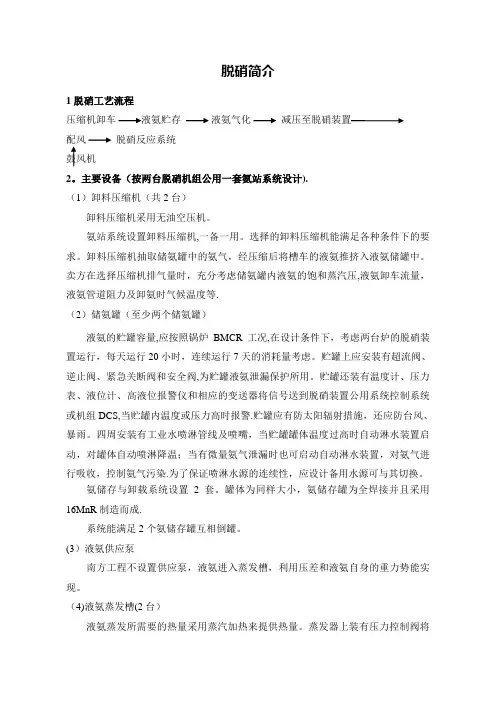

脱硝简介1脱硝工艺流程压缩机卸车液氨贮存液氨气化减压至脱硝装置配风脱硝反应系统鼓风机2.主要设备(按两台脱硝机组公用一套氨站系统设计)。
(1)卸料压缩机(共2台)卸料压缩机采用无油空压机。
氨站系统设置卸料压缩机,一备一用。
选择的卸料压缩机能满足各种条件下的要求。
卸料压缩机抽取储氨罐中的氨气,经压缩后将槽车的液氨推挤入液氨储罐中。
卖方在选择压缩机排气量时,充分考虑储氨罐内液氨的饱和蒸汽压,液氨卸车流量,液氨管道阻力及卸氨时气候温度等.(2)储氨罐(至少两个储氨罐)液氨的贮罐容量,应按照锅炉BMCR工况,在设计条件下,考虑两台炉的脱硝装置运行,每天运行20小时,连续运行7天的消耗量考虑。
贮罐上应安装有超流阀、逆止阀、紧急关断阀和安全阀,为贮罐液氨泄漏保护所用。
贮罐还装有温度计、压力表、液位计、高液位报警仪和相应的变送器将信号送到脱硝装置公用系统控制系统或机组DCS,当贮罐内温度或压力高时报警。
贮罐应有防太阳辐射措施,还应防台风、暴雨。
四周安装有工业水喷淋管线及喷嘴,当贮罐罐体温度过高时自动淋水装置启动,对罐体自动喷淋降温;当有微量氨气泄漏时也可启动自动淋水装置,对氨气进行吸收,控制氨气污染。
为了保证喷淋水源的连续性,应设计备用水源可与其切换。
氨储存与卸载系统设置2套。
罐体为同样大小,氨储存罐为全焊接并且采用16MnR制造而成.系统能满足2个氨储存罐互相倒罐。
(3)液氨供应泵南方工程不设置供应泵,液氨进入蒸发槽,利用压差和液氨自身的重力势能实现。
(4)液氨蒸发槽(2台)液氨蒸发所需要的热量采用蒸汽加热来提供热量。
蒸发器上装有压力控制阀将氨气压力控制在一定范围,当出口压力达到过高时,则切断液氨进料。
在氨气出口管线上应装有温度检测器,当温度过低时切断液氨,使氨气至稳压罐维持适当温度及压力,蒸发器也应装有安全阀,可防止设备压力异常过高。
液氨蒸发器应按照在BMCR 工况下2×100%容量设计(一用一备)。

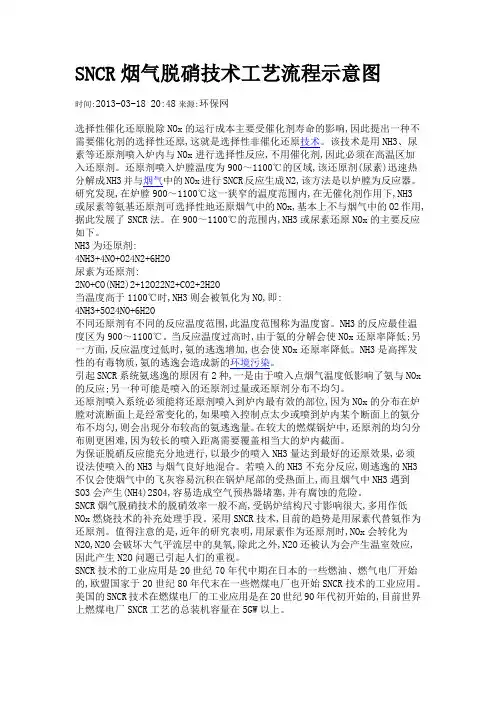

SNCR烟气脱硝技术工艺流程示意图时间:2013-03-18 20:48来源:环保网选择性催化还原脱除NOx的运行成本主要受催化剂寿命的影响,因此提出一种不需要催化剂的选择性还原,这就是选择性非催化还原技术。
该技术是用NH3、尿素等还原剂喷入炉内与NOx进行选择性反应,不用催化剂,因此必须在高温区加入还原剂。
还原剂喷入炉膛温度为900~1100℃的区域,该还原剂(尿素)迅速热分解成NH3并与烟气中的NOx进行SNCR反应生成N2,该方法是以炉膛为反应器。
研究发现,在炉膛900~1100℃这一狭窄的温度范围内,在无催化剂作用下,NH3或尿素等氨基还原剂可选择性地还原烟气中的NOx,基本上不与烟气中的O2作用,据此发展了SNCR法。
在900~1100℃的范围内,NH3或尿素还原NOx的主要反应如下。
NH3为还原剂:4NH3+4NO+O24N2+6H2O尿素为还原剂:2NO+CO(NH2)2+12O22N2+CO2+2H2O当温度高于1100℃时,NH3则会被氧化为NO,即:4NH3+5O24NO+6H2O不同还原剂有不同的反应温度范围,此温度范围称为温度窗。
NH3的反应最佳温度区为900~1100℃。
当反应温度过高时,由于氨的分解会使NOx还原率降低;另一方面,反应温度过低时,氨的逃逸增加,也会使NOx还原率降低。
NH3是高挥发性的有毒物质,氨的逃逸会造成新的环境污染。
引起SNCR系统氨逃逸的原因有2种,一是由于喷入点烟气温度低影响了氨与NOx 的反应;另一种可能是喷入的还原剂过量或还原剂分布不均匀。
还原剂喷入系统必须能将还原剂喷入到炉内最有效的部位,因为NOx的分布在炉膛对流断面上是经常变化的,如果喷入控制点太少或喷到炉内某个断面上的氨分布不均匀,则会出现分布较高的氨逃逸量。
在较大的燃煤锅炉中,还原剂的均匀分布则更困难,因为较长的喷入距离需要覆盖相当大的炉内截面。
为保证脱硝反应能充分地进行,以最少的喷入NH3量达到最好的还原效果,必须设法使喷入的NH3与烟气良好地混合。

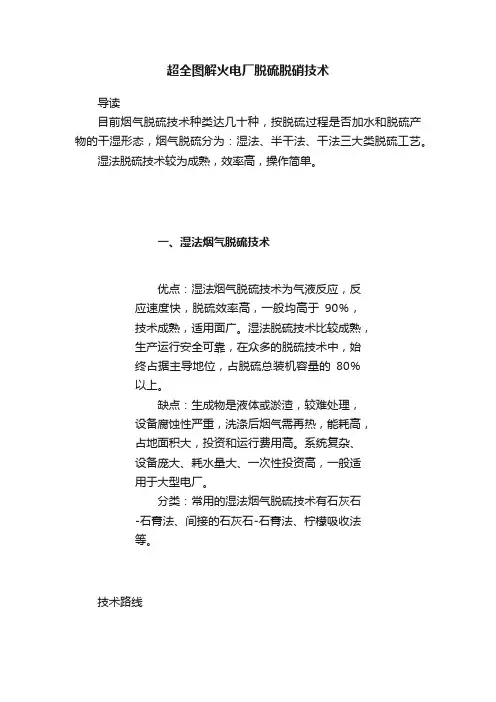

超全图解火电厂脱硫脱硝技术导读目前烟气脱硫技术种类达几十种,按脱硫过程是否加水和脱硫产物的干湿形态,烟气脱硫分为:湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟,效率高,操作简单。
一、湿法烟气脱硫技术优点:湿法烟气脱硫技术为气液反应,反应速度快,脱硫效率高,一般均高于90%,技术成熟,适用面广。
湿法脱硫技术比较成熟,生产运行安全可靠,在众多的脱硫技术中,始终占据主导地位,占脱硫总装机容量的80%以上。
缺点:生成物是液体或淤渣,较难处理,设备腐蚀性严重,洗涤后烟气需再热,能耗高,占地面积大,投资和运行费用高。
系统复杂、设备庞大、耗水量大、一次性投资高,一般适用于大型电厂。
分类:常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。
技术路线A、石灰石/石灰-石膏法原理:是利用石灰石或石灰浆液吸收烟气中的SO2,生成亚硫酸钙,经分离的亚硫酸钙(CaSO3)可以抛弃,也可以氧化为硫酸钙(CaSO4),以石膏形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫工艺,脱硫效率达到90%以上。
目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的,其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术,双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B 、间接石灰石-石膏法:常见的间接石灰石-石膏法有:钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理:钠碱、碱性氧化铝(Al2O3·nH2O)或稀硫酸(H2SO4)吸收SO2,生成的吸收液与石灰石反应而得以再生,并生成石膏。
该法操作简单,二次污染少,无结垢和堵塞问题,脱硫效率高,但是生成的石膏产品质量较差。
C、柠檬吸收法:原理:柠檬酸(H3C6H5O7·H2O)溶液具有较好的缓冲性能,当SO2气体通过柠檬酸盐液体时,烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99%以上。

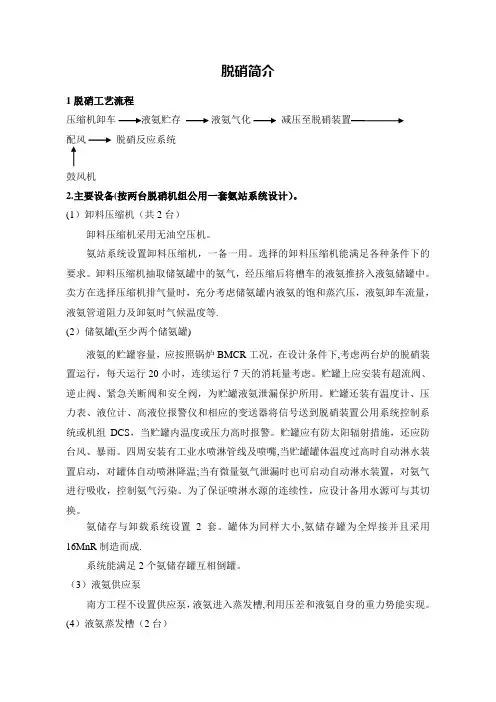

脱硝简介1脱硝工艺流程压缩机卸车液氨贮存液氨气化减压至脱硝装置配风脱硝反应系统鼓风机2。
主要设备(按两台脱硝机组公用一套氨站系统设计).(1)卸料压缩机(共2台)卸料压缩机采用无油空压机。
氨站系统设置卸料压缩机,一备一用。
选择的卸料压缩机能满足各种条件下的要求。
卸料压缩机抽取储氨罐中的氨气,经压缩后将槽车的液氨推挤入液氨储罐中。
卖方在选择压缩机排气量时,充分考虑储氨罐内液氨的饱和蒸汽压,液氨卸车流量,液氨管道阻力及卸氨时气候温度等.(2)储氨罐(至少两个储氨罐)液氨的贮罐容量,应按照锅炉BMCR工况,在设计条件下,考虑两台炉的脱硝装置运行,每天运行20小时,连续运行7天的消耗量考虑。
贮罐上应安装有超流阀、逆止阀、紧急关断阀和安全阀,为贮罐液氨泄漏保护所用。
贮罐还装有温度计、压力表、液位计、高液位报警仪和相应的变送器将信号送到脱硝装置公用系统控制系统或机组DCS,当贮罐内温度或压力高时报警.贮罐应有防太阳辐射措施,还应防台风、暴雨。
四周安装有工业水喷淋管线及喷嘴,当贮罐罐体温度过高时自动淋水装置启动,对罐体自动喷淋降温;当有微量氨气泄漏时也可启动自动淋水装置,对氨气进行吸收,控制氨气污染.为了保证喷淋水源的连续性,应设计备用水源可与其切换。
氨储存与卸载系统设置2套。
罐体为同样大小,氨储存罐为全焊接并且采用16MnR制造而成.系统能满足2个氨储存罐互相倒罐。
(3)液氨供应泵南方工程不设置供应泵,液氨进入蒸发槽,利用压差和液氨自身的重力势能实现。
(4)液氨蒸发槽(2台)液氨蒸发所需要的热量采用蒸汽加热来提供热量。
蒸发器上装有压力控制阀将氨气压力控制在一定范围,当出口压力达到过高时,则切断液氨进料.在氨气出口管线上应装有温度检测器,当温度过低时切断液氨,使氨气至稳压罐维持适当温度及压力,蒸发器也应装有安全阀,可防止设备压力异常过高。
液氨蒸发器应按照在BMCR 工况下2×100%容量设计(一用一备)。
图6-1 典型火电厂SCR法烟气脱硝工艺流程图脱硝工艺介绍1脱硝工艺图1 LNB、SNCR和SCR在锅炉系统中的位置目前成熟的燃煤电厂氮氧化物控制技术主要包括燃烧中脱硝技术和烟气脱硝技术,其中燃烧中脱硝技术是指低氮燃烧技术(LNB),烟气脱硝技术包括SCR、SNCR和SNCR/SCR联用技术等,其在锅炉系统中的位置如图1所示。
1.1烟气脱硝工艺应用目前进入工业应用的成熟的燃煤电厂烟气脱硝技术主要包括SCR、SNCR和SNCR/SCR联用技术。
1)SNCR脱硝技术是指在锅炉炉膛出口900~1100℃的温度范围内喷入还原剂(如氨气)将其中的NOx选择性还原成N2和H2O。
SNCR工艺对温度要求十分严格,对机组负荷变化适应性差,对煤质多变、机组负荷变动频繁的电厂,其应用受到限制。
大型机组脱硝效率一般只有25~45%,SNCR脱硝技术一般只适用于老机组改造且对NOx排放要求不高的区域。
2)SCR烟气脱硝技术是指在300~420℃的烟气温度范围内喷入氨气作为还原剂,在催化剂的作用下与烟气中的NOx发生选择性催化反应生成N2和H2O。
SCR烟气脱硝技术具有脱硝效率高,成熟可靠,应用广泛,经济合理,适应性强,特别适合于煤质多变、机组负荷变动频繁以及对空气质量要求较敏感的区域的燃煤机组上使用。
SCR脱硝效率一般可达80~90%,可将NOx排放浓度降至100mg/m3(标态,干基,6%O2)以下。
3)SNCR/SCR联用技术是指在烟气流程中分别安装SNCR和SCR装置。
在SNCR 区段喷入液氨等作为还原剂,在SNCR装置中将NOx部分脱除;在SCR区段利用SNCR工艺逃逸的氨气在SCR催化剂的作用下将烟气中的NOx还原成N2和H2O。
SNCR/SCR联用工艺系统复杂,而且脱硝效率一般只有50~70%。
三种烟气脱硝技术的综合比较见表1。

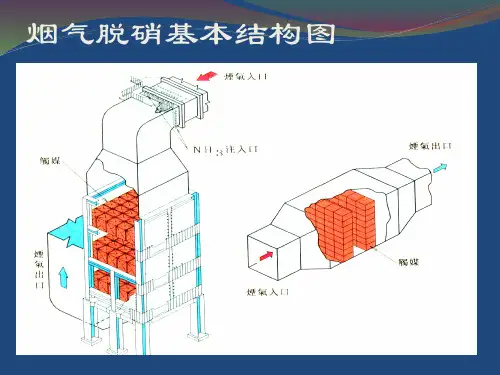

表1 烟气脱硝技术比较2SCR工艺2.1S CR技术简介选择性催化还原法(SCR)的基本原理是利用氨(NH3)对NOx的还原功能,使用氨气(NH3)作为还原剂,将体积浓度小于5%的氨气通过氨气喷射格栅(AIG)喷入温度为300~420℃的烟气中,与烟气中的NOx混合后,扩散到催化剂表面,在催化剂作用下,氨气(NH3)将烟气中的NO和NO2还原成无公害的氮气(N2)和水(H2O)(图3-6)。
各种脱硝技术工艺流程图大集合
脱硝技术简介
燃烧烟气中去除氮氧化物的过程,防止环境污染的重要性,已作为世
界范围的问题而被尖锐地提了出来。
世界上比较主流的工艺分为:SCR
和SNCR这两种工艺除了由于SCF使用催化剂导致反应温度比SNCR 低外,其他并无太大区别,但如果从建设成本和运行成本两个角度来看,SCR的投入至少是SNCF投入的数倍,甚至10倍不止。
选择性非催化还原脱硝技术(SNCR工艺流程图
高粉尘布置SCR系统工艺流程逼工哥
高粉尘布置SCF系统工艺流程图NH3
廉环上乩淨爵气
n VA
WW"B*W^
SCR®气脱硝工艺流程图
SCR ®气脱硝工艺流程图 空瞬 空气 J J111 i JI ◎髀ML 空气 二i 氯气和欽 o SCR 因气脱硝工艺流程
图
FGD Q~鼬 3IXM
选择性非催化还原(SNCR烟气脱硫技术选择性非催化还原(SNCR烟气脱硫技术»
K
呻电赫
離汽
廉
升
拆
水泥工艺脱硝工艺流程图臭氧脱硝系统流程图烟囱
除尘
脱硝工艺流程图空
精脱硫泯含脱确臭氧脫硝系统流程图
CFB-FG [工艺流程图
CFB
高粉尘布置SCR
系统工艺流程图FI M K 'i^ S
7. ■览 n
* «*■
暫 Kr^\ Uns
ia. *MB
高粉尘布置SCR系统工艺流程图
1
高粉尘布置SCF系统工艺流程图
软气相空込
SNCF与SCR联合脱硝工艺流程
图
—cT
S MC R/SCRE
1■特駅3-ffRIIKII: 4-£ntohB
SNCF与SCR联合脱硝工艺流程
图
NOOIH
催化剂
9->NOx
,NOx->NH1
烟道
* NHa
1>
I
------- 烟道
二I 匸
SCR兑硝技术工艺流程
图
肯煤"j蜃
静态混合楞
SCR兑硝技术工艺流程
图
1/歆舲器
■W凤机。
