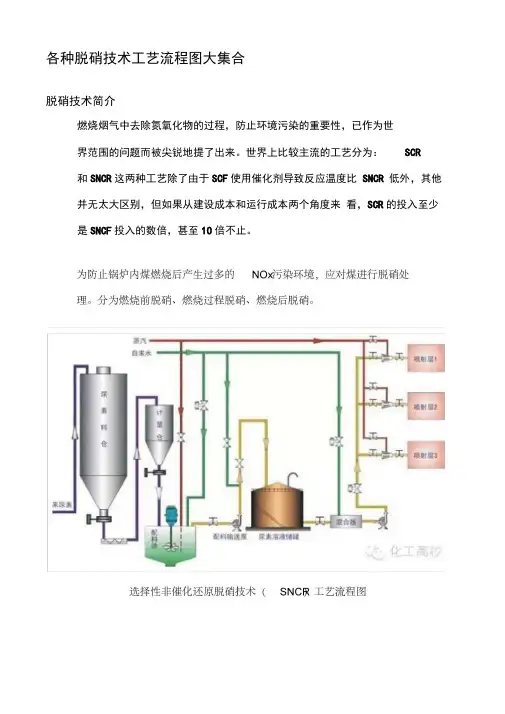

各种脱硝技术工艺流程图大集合

各种脱硝技术工艺流程图大集合脱硝技术简介燃烧烟气中去除氮氧化物的过程，防止环境污染的重要性，已作为世界范围的问题而被尖锐地提了出来。

世界上比较主流的工艺分为：SCR和SNCR这两种工艺除了由于SCF使用催化剂导致反应温度比SNCR 低外，其他并无太大区别，但如果从建设成本和运行成本两个角度来看，SCR的投入至少是SNCF投入的数倍，甚至10倍不止。

选择性非催化还原脱硝技术（SNCR工艺流程图高粉尘布置SCR系统工艺流程逼工哥高粉尘布置SCF系统工艺流程图NH3廉环上乩淨爵气n VAWW"B*W^SCR®气脱硝工艺流程图SCR ®气脱硝工艺流程图 空瞬 空气 J J111 i JI ◎髀ML 空气 二i 氯气和欽 o SCR 因气脱硝工艺流程图FGD Q~鼬 3IXM选择性非催化还原（SNCR烟气脱硫技术选择性非催化还原（SNCR烟气脱硫技术»K呻电赫離汽廉升拆水泥工艺脱硝工艺流程图臭氧脱硝系统流程图烟囱除尘脱硝工艺流程图空精脱硫泯含脱确臭氧脫硝系统流程图CFB-FG ［工艺流程图CFB高粉尘布置SCR系统工艺流程图FI M K 'i^ S7. ■览 n* «*■暫 Kr^\ Unsia. *MB高粉尘布置SCR系统工艺流程图1高粉尘布置SCF系统工艺流程图软气相空込SNCF与SCR联合脱硝工艺流程图—cTS MC R/SCRE1■特駅3-ffRIIKII： 4-£ntohBSNCF与SCR联合脱硝工艺流程图NOOIH催化剂9->NOx，NOx->NH1烟道* NHa1>I------- 烟道二I 匸SCR兑硝技术工艺流程图肯煤"j蜃静态混合楞SCR兑硝技术工艺流程图1/歆舲器■W凤机。

脱硝简介1脱硝工艺流程压缩机卸车液氨贮存液氨气化减压至脱硝装置配风脱硝反应系统鼓风机2.主要设备(按两台脱硝机组公用一套氨站系统设计）。

(1）卸料压缩机（共2台）卸料压缩机采用无油空压机。

氨站系统设置卸料压缩机，一备一用。

选择的卸料压缩机能满足各种条件下的要求。

卸料压缩机抽取储氨罐中的氨气，经压缩后将槽车的液氨推挤入液氨储罐中。

卖方在选择压缩机排气量时，充分考虑储氨罐内液氨的饱和蒸汽压，液氨卸车流量，液氨管道阻力及卸氨时气候温度等.(2）储氨罐(至少两个储氨罐)液氨的贮罐容量，应按照锅炉BMCR工况，在设计条件下,考虑两台炉的脱硝装置运行，每天运行20小时，连续运行7天的消耗量考虑。

贮罐上应安装有超流阀、逆止阀、紧急关断阀和安全阀，为贮罐液氨泄漏保护所用。

贮罐还装有温度计、压力表、液位计、高液位报警仪和相应的变送器将信号送到脱硝装置公用系统控制系统或机组DCS，当贮罐内温度或压力高时报警。

贮罐应有防太阳辐射措施，还应防台风、暴雨。

四周安装有工业水喷淋管线及喷嘴,当贮罐罐体温度过高时自动淋水装置启动，对罐体自动喷淋降温;当有微量氨气泄漏时也可启动自动淋水装置，对氨气进行吸收，控制氨气污染。

为了保证喷淋水源的连续性，应设计备用水源可与其切换。

氨储存与卸载系统设置2套。

罐体为同样大小,氨储存罐为全焊接并且采用16MnR制造而成.系统能满足2个氨储存罐互相倒罐。

（3）液氨供应泵南方工程不设置供应泵，液氨进入蒸发槽,利用压差和液氨自身的重力势能实现。

(4）液氨蒸发槽（2台）液氨蒸发所需要的热量采用蒸汽加热来提供热量。

蒸发器上装有压力控制阀将氨气压力控制在一定范围,当出口压力达到过高时，则切断液氨进料。

在氨气出口管线上应装有温度检测器,当温度过低时切断液氨,使氨气至稳压罐维持适当温度及压力，蒸发器也应装有安全阀，可防止设备压力异常过高。

液氨蒸发器应按照在BMCR 工况下2×100%容量设计（一用一备）。

超全图解火电厂脱硫脱硝技术导读目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。

湿法脱硫技术较为成熟，效率高，操作简单。

一、湿法烟气脱硫技术优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90％，技术成熟，适用面广。

湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80％以上。

缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。

系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。

分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。

技术路线A、石灰石／石灰-石膏法原理：是利用石灰石或石灰浆液吸收烟气中的SO2，生成亚硫酸钙，经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙（CaSO4），以石膏形式回收。

是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90％以上。

目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。

对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。

B 、间接石灰石-石膏法:常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。

原理：钠碱、碱性氧化铝（Al2O3·nH2O）或稀硫酸（H2SO4）吸收SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。

该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。

C、柠檬吸收法：原理：柠檬酸（H3C6H5O7·H2O）溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99％以上。

脱硝简介1脱硝工艺流程压缩机卸车液氨贮存液氨气化减压至脱硝装置配风脱硝反应系统鼓风机2。

主要设备（按两台脱硝机组公用一套氨站系统设计).（1）卸料压缩机（共2台）卸料压缩机采用无油空压机。

氨站系统设置卸料压缩机,一备一用。

选择的卸料压缩机能满足各种条件下的要求。

卸料压缩机抽取储氨罐中的氨气，经压缩后将槽车的液氨推挤入液氨储罐中。

卖方在选择压缩机排气量时，充分考虑储氨罐内液氨的饱和蒸汽压,液氨卸车流量，液氨管道阻力及卸氨时气候温度等.（2）储氨罐（至少两个储氨罐）液氨的贮罐容量,应按照锅炉BMCR工况,在设计条件下，考虑两台炉的脱硝装置运行，每天运行20小时，连续运行7天的消耗量考虑。

贮罐上应安装有超流阀、逆止阀、紧急关断阀和安全阀,为贮罐液氨泄漏保护所用。

贮罐还装有温度计、压力表、液位计、高液位报警仪和相应的变送器将信号送到脱硝装置公用系统控制系统或机组DCS,当贮罐内温度或压力高时报警.贮罐应有防太阳辐射措施，还应防台风、暴雨。

四周安装有工业水喷淋管线及喷嘴，当贮罐罐体温度过高时自动淋水装置启动，对罐体自动喷淋降温；当有微量氨气泄漏时也可启动自动淋水装置，对氨气进行吸收，控制氨气污染.为了保证喷淋水源的连续性，应设计备用水源可与其切换。

氨储存与卸载系统设置2套。

罐体为同样大小，氨储存罐为全焊接并且采用16MnR制造而成.系统能满足2个氨储存罐互相倒罐。

(3）液氨供应泵南方工程不设置供应泵，液氨进入蒸发槽，利用压差和液氨自身的重力势能实现。

（4)液氨蒸发槽(2台）液氨蒸发所需要的热量采用蒸汽加热来提供热量。

蒸发器上装有压力控制阀将氨气压力控制在一定范围，当出口压力达到过高时,则切断液氨进料.在氨气出口管线上应装有温度检测器，当温度过低时切断液氨，使氨气至稳压罐维持适当温度及压力，蒸发器也应装有安全阀，可防止设备压力异常过高。

液氨蒸发器应按照在BMCR 工况下2×100%容量设计（一用一备)。
