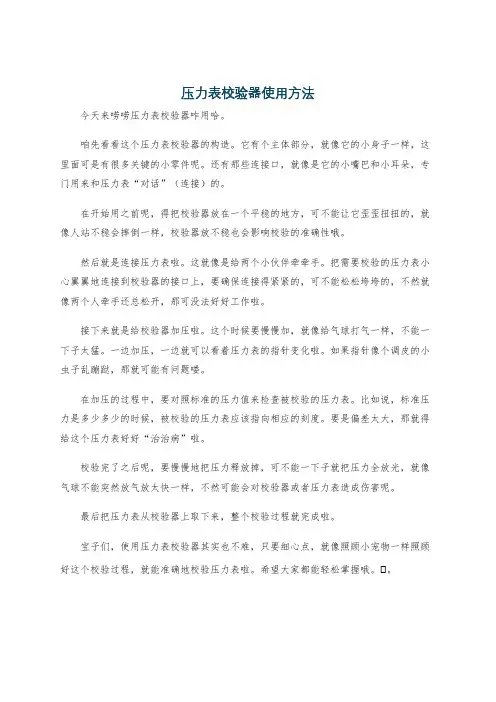

压力表校验器使用方法
今天来唠唠压力表校验器咋用哈。
咱先看看这个压力表校验器的构造。
它有个主体部分,就像它的小身子一样,这里面可是有很多关键的小零件呢。
还有那些连接口,就像是它的小嘴巴和小耳朵,专门用来和压力表“对话”(连接)的。
在开始用之前呢,得把校验器放在一个平稳的地方,可不能让它歪歪扭扭的,就像人站不稳会摔倒一样,校验器放不稳也会影响校验的准确性哦。
然后就是连接压力表啦。
这就像是给两个小伙伴牵牵手。
把需要校验的压力表小心翼翼地连接到校验器的接口上,要确保连接得紧紧的,可不能松松垮垮的,不然就像两个人牵手还总松开,那可没法好好工作啦。
接下来就是给校验器加压啦。
这个时候要慢慢加,就像给气球打气一样,不能一下子太猛。
一边加压,一边就可以看着压力表的指针变化啦。
如果指针像个调皮的小虫子乱蹦跶,那就可能有问题喽。
在加压的过程中,要对照标准的压力值来检查被校验的压力表。
比如说,标准压力是多少多少的时候,被校验的压力表应该指向相应的刻度。
要是偏差太大,那就得给这个压力表好好“治治病”啦。
校验完了之后呢,要慢慢地把压力释放掉,可不能一下子就把压力全放光,就像气球不能突然放气放太快一样,不然可能会对校验器或者压力表造成伤害呢。
最后把压力表从校验器上取下来,整个校验过程就完成啦。
宝子们,使用压力表校验器其实也不难,只要细心点,就像照顾小宠物一样照顾好这个校验过程,就能准确地校验压力表啦。
希望大家都能轻松掌握哦。
。
精密压力表安全操作及保养规程前言精密压力表广泛应用于工业生产中,在使用过程中需严格按照操作规程进行,以保证其使用安全及精度准确。
本文将介绍精密压力表的安全操作规程及保养事项。
安全操作规程1. 操作前准备在使用精密压力表之前,需对其进行检查,确保运转正常,包括以下事项:•检查密封状态:检查阀门、输液管、连接口及压力传感器等处是否存在渗漏现象,如有发现,必须予以解决。
•检查背景压力:在操作前应检查背景压力是否满足使用范围内,若超出范围需将其恢复至正常数值。
2. 操作过程在使用精密压力表时,须操作人员全程在现场,并为其设定正确的工作参数,包括以下:•设定工作压力:在使用前需确认测试压力并设定正确的工作压力。
•缓慢升降压力:在升降压力的过程中,需要慢慢地提高或降低压力,避免突然提升或降低压力,出现损坏或误差过大的情况。
•观察压力变化:在进行测试过程中,需要及时观察压力变化,确保测试结果的准确性。
3. 操作后清理在使用过程完后,需对压力表进行清理,包括以下事项:•关闭气源:停止气体输入。
•卸压:卸掉所有压力,避免在存储或清洁过程中压力表出现意外损坏。
•清洁:使用干净细软布擦洗压力表表面。
保养事项1. 保持清洁在操作过程中,若压力表表面沾污严重,需使用清洁剂进行清洗。
此外,还需定期检查压力表内部结构是否有积尘、污染或变形。
2. 避免碰撞精密压力表的结构较为精密,需要避免与任何尖锐或重物碰撞及碰撞过度,特别是在运输或移动时。
3. 定期校准定期校准对精密压力表的维护及使用很重要,经常进行校准,可以确保精度、准确性及稳定性。
在校准之前,需使用特殊的校准装置进行检测。
4. 贮存精密压力表贮存时,需注意以下:•避免潮湿:保持压力表贮存区域干燥通风。
•避免温度过高:避免将精密压力表存储在过高的温度下,这可能会影响压力表本身的精度和性能。
•保持密闭:对于不使用的压力表,必须保持密闭。
总结本文介绍了精密压力表的安全操作规程及保养事项。

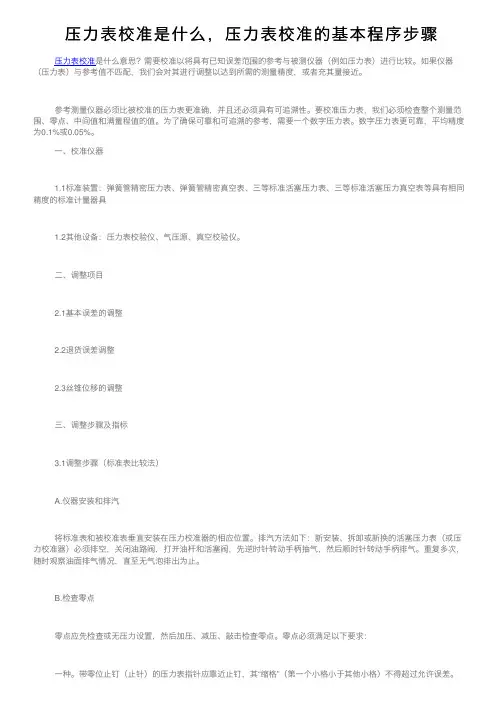

压⼒表校准是什么,压⼒表校准的基本程序步骤 参考测量仪器必须⽐被校准的压⼒表更准确,并且还必须具有可追溯性。
要校准压⼒表,我们必须检查整个测量范围、零点、中间值和满量程值的值。
为了确保可靠和可追溯的参考,需要⼀个数字压⼒表。
数字压⼒表更可靠,平均精度为0.1%或0.05%。
⼀、校准仪器 1.1标准装置:弹簧管精密压⼒表、弹簧管精密真空表、三等标准活塞压⼒表、三等标准活塞压⼒真空表等具有相同精度的标准计量器具 1.2其他设备:压⼒表校验仪、⽓压源、真空校验仪。
⼆、调整项⽬ 2.1基本误差的调整 2.2退货误差调整 2.3丝锥位移的调整 三、调整步骤及指标 3.1调整步骤(标准表⽐较法) A.仪器安装和排汽 将标准表和被校准表垂直安装在压⼒校准器的相应位置。
排汽⽅法如下:新安装、拆卸或新换的活塞压⼒表(或压⼒校准器)必须排空,关闭油路阀,打开油杆和活塞阀,先逆时针转动⼿柄抽⽓,然后顺时针转动⼿柄排⽓。
重复多次,随时观察油⾯排⽓情况,直⾄⽆⽓泡排出为⽌。
B.检查零点 零点应先检查或⽆压⼒设置,然后加压、减压、敲击检查零点。
零点必须满⾜以下要求: ⼀种。
带零位⽌钉(⽌针)的压⼒表指针应靠近⽌钉,其“缩格”(第⼀个⼩格⼩于其他⼩格)不得超过允许误差。
对于不带零点限位挡块的压⼒表,其指针尖端与零点分界线的偏差不得超过允许误差的绝对值。
对于零点分界线宽度等于允许误差绝对值的压⼒表,指针必须在零点分界线宽度范围内。
压⼒真空计的指针必须在零度分度线的宽度内,其零度分度不能超过允许误差绝对值的1.5倍。
C.压⼒校准 以标准仪表的校准证书为参考点,或被检仪表在量程内取五点以上,先均匀按到第⼀个检查点,读取被检仪表的显⽰值,然后轻击记录的情况前后数值的差值与敲击后显⽰的数值相同,之后各点的检查⽅法相同。
当最后⼀个点被验证后,再次进⾏下降检查,以标准表验证证书作为定点的基准。
⾸先,逐点统⼀解压检查,读取待检查表的显⽰值,然后点击机箱,读取显⽰值,记录前后显⽰与点击后显⽰值的差值。
精密数显数字压力表安全操作及保养规程1. 引言精密数显数字压力表是一种常见的用于测量液体或气体压力的仪器。
为了确保其正常工作并延长使用寿命,正确的操作和定期的保养是至关重要的。
本文将介绍精密数显数字压力表的安全操作及保养规程。
2. 安全操作规程在操作精密数显数字压力表时,必须遵循以下安全操作规程:2.1. 操作前准备在进行任何压力测量之前,请确保以下操作准备工作已完成: -检查压力表的电源线是否连接稳固; - 检查压力表的显示屏是否正常;- 清理工作区域,确保没有干扰或阻碍操作的物体。
2.2. 压力测量遵循以下步骤进行压力测量: 1. 打开压力表的电源开关; 2. 使用正确的接头将压力表与被测压力介质连接; 3. 轻轻打开被测介质流动的阀门,使压力逐渐升高; 4. 等待压力稳定并读取压力值; 5. 关闭阀门,将压力缓慢释放,确保压力降至零; 6. 关闭压力表的电源开关。
2.3. 注意事项在操作精密数显数字压力表时,请注意以下事项: - 不要超过压力表的额定压力范围; - 不要在压力表上施加冲击或振动; - 避免接触液体或腐蚀性气体; - 不要将压力表暴露在高温、高湿度或腐蚀性环境中;3. 保养规程定期的保养可以保证精密数显数字压力表的准确性和可靠性。
以下是保养规程的建议:3.1. 清洁定期清洁压力表的外壳和显示屏,可使用柔软的布料轻轻擦拭。
避免使用化学溶剂或腐蚀性清洁剂。
3.2. 校准根据需要,对精密数显数字压力表进行校准。
校准可以保证压力表的精确度。
建议每年至少进行一次校准。
校准过程应当由经验丰富的技术人员完成。
3.3. 存储在长时间不使用压力表时,应妥善存放。
建议将压力表放置在干燥、通风良好且温度适宜的地方。
避免暴露在阳光下或高温环境中。
3.4. 保护保护精密数显数字压力表免受外部冲击或振动。
使用压力表时,请确保工作环境安全,并避免碰撞或摔落。
3.5. 定期检查定期检查精密数显数字压力表的电源线、连接管路和阀门等部件。
压力表校验方法步骤
哇塞,压力表在很多领域那可都是超级重要的呀!那你知道压力表校验方法步骤是怎样的吗?
首先呢,校验前要做好准备工作,把压力表从设备上拆下来,清理干净表面。
然后就是具体的校验步骤啦。
将被校验的压力表安装在标准压力校验仪上,缓慢升压,观察压力表指针的移动是否平稳,注意不能升得太快哦,不然可能会损坏压力表的。
在各个校验点上,要稳定压力一段时间,让压力表充分反应,同时要仔细对比标准压力值和压力表显示值,看看误差有多大。
在降压过程中也要重复同样的操作。
整个过程中要特别注意不能有泄漏呀,不然校验结果就不准确啦!还有就是要做好记录,把每个校验点的数据都记清楚。
在这个过程中,安全性可是至关重要的呀!如果操作不当,压力过高可能会导致危险呢。
所以一定要严格按照步骤来,不能马虎。
而稳定性呢,就是要保证压力的稳定和测量的准确,这样才能得到可靠的校验结果呀。
压力表校验的应用场景那可多了去了!在工业生产中,各种设备的压力监测都离不开准确的压力表呀。
它的优势也很明显呀,能够及时发现压力异常,保障生产安全和产品质量呢。
我就给你说个实际案例吧,有一次一个工厂的压力表出现了误差,幸好及时进行了校验,发现了问题,不然可能会导致生产事故呢!经过校验后,压力表又能准确工作啦,保障了工厂的正常运转。
压力表校验真的太重要啦!只有保证压力表的准确,才能让我们的工作和生活更加安全可靠呀!。

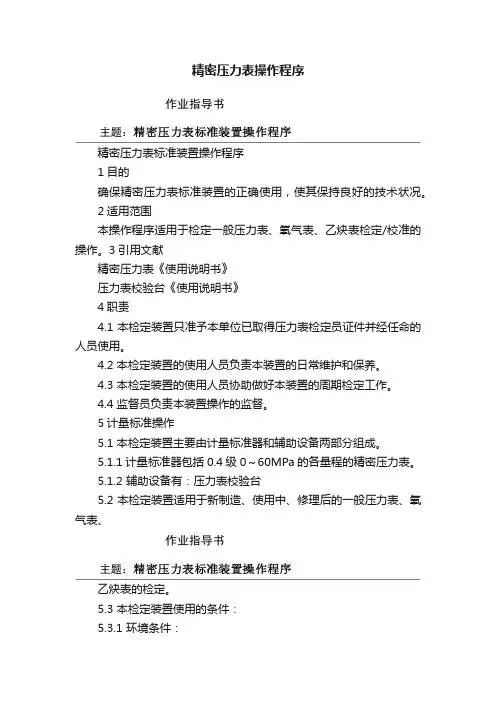

精密压力表操作程序精密压力表标准装置操作程序1目的确保精密压力表标准装置的正确使用,使其保持良好的技术状况。
2适用范围本操作程序适用于检定一般压力表、氧气表、乙炔表检定/校准的操作。
3引用文献精密压力表《使用说明书》压力表校验台《使用说明书》4职责4.1 本检定装置只准予本单位已取得压力表检定员证件并经任命的人员使用。
4.2 本检定装置的使用人员负责本装置的日常维护和保养。
4.3 本检定装置的使用人员协助做好本装置的周期检定工作。
4.4 监督员负责本装置操作的监督。
5计量标准操作5.1 本检定装置主要由计量标准器和辅助设备两部分组成。
5.1.1 计量标准器包括0.4级0~60MPa的各量程的精密压力表。
5.1.2 辅助设备有:压力表校验台5.2 本检定装置适用于新制造、使用中、修理后的一般压力表、氧气表、乙炔表的检定。
5.3 本检定装置使用的条件:5.3.1 环境条件:①环境温度:(20±5)℃;②环境相对湿度:不大于85%;③环境压力:大气压5.3.2压力表应放在5.3.1规定的环境条件下至少静置2h方可检定。
5.3.3 检定用工作介质①氧气表,工作介质为清洁的水。
②一般压力表、乙炔表,工作介质为变压器油。
5.4 标准的操作5.4.1 先将被检压力表进行必要的清洁。
防止被检表弹簧管内的杂质混入检定介质中,避免对校验台的损伤。
5.4.2 检定介质应根据情况进行必要的过滤和更换。
5.4.3 对压力校验台进行密封性检查。
5.4.4 根据规定选择与被检压力表相宜的精密压力表作为标准器。
5.4.5 按JJG52—1999规程规定的检定项目和方法进行检定。
5.5 注意事项5.5.1 若检定过程中检定装置出现泄压或误操作,该项检定的数据无效,待调整好后,对该项重新检定。
5.5.2 若标准出现异常,应停止检定,以检数据无效,按异常问题处理的规定上报并配合有关部门做好事后处理工作。
5.5.4 检定结束后,进行清洁等正常维护、保养,并对标准进行全面检查,待用。
压力表检定操作流程
压力表检定操作规程
一、外观检查
1、目测其外形、标志、读数部分、表盘内容应符合鉴定规程中的要求,并在“压力表检定记录”上记录检查结果。
2、压力表零部件装配应牢固、无松动现象。
3、读数部分,压力表玻璃应无色透明,不应有妨碍读数的缺陷。
分度盘应平整光洁、各标志清晰可辨。
二、零位检查
1、目测对带有和没有止销的压力表均符合检定规程中的要求并在“压力表检定记录”上记录检查结果。
2、带有止销的压力表,在无压力时,指针应靠近止销,“缩格”应不超过表1规定的允许误差值,无止销的压力表,在无压力时,指针应于零位标志内,零位标志应不超过表1规定的允许误差绝对值2倍。
三、示值误差、回程误差和轻敲移位的检定
1、示值误差检定方法:
A.压力表示值误差检定应选取3-5个检定点进行检定。
B.压力表的示值检定按标有数字的分度线进行,检定时逐渐平稳地升压(或降压),当示值达到检测上限后,切断压力源,耐压3MIN,然后按原检定点平稳地降压(或升压)倒序回检。
C.对每一检定点,在升压(或降压)和降压(或升压)检定时,轻巧表壳前、后示值与标准器示值之差应符合表1要求。
2、回程误差,对同一点检定时,在升压(或降压)和降压(或升压)检定时,表1规定的允许误差绝对值。
3、轻敲位移,对每一点检定时,在升压(或降压)和降压(或升压)检定时,轻巧表壳后引起的示值变动量不大于表1规定的允许误差绝对值的1/2。
四、检定结果
1、检定结果符合规程技术要求的,为检定合格,粘贴计量合格标签,出具计量检定证书。
2、检定结果不符合规程技术要求的,被检表粘贴“禁用”标签,出具检定结果通知书。
压力表校验仪操作规程
《压力表校验仪操作规程》
一、校验前的准备工作
1. 确认校验仪的电源和压力源已经连接正常,并且供电和供气稳定;
2. 检查校验仪的仪器和管道是否有损坏或松动的情况,确保安全使用;
3. 准备好需要校验的压力表和相应的校验装置。
二、校验仪的开机操作
1. 按下校验仪的电源开关,等待系统自检完成;
2. 确认液晶显示屏上的校验仪参数和设定值是否正确;
3. 确认校验仪的压力脉动和波动是否在正常的范围内。
三、压力表的校验操作
1. 将需要校验的压力表安装到校验仪的压力源上,并连接好管道;
2. 调节校验仪的压力设定值,将其与需要校验的压力表的额定压力保持一致;
3. 开始校验操作,观察并记录校验仪显示屏上的压力值和实际压力表的读数;
4. 若有不一致的情况,进行相应的调整和校准,直至校验结果符合要求;
5. 校验完成后,将校验仪的设定值调回零位,关闭压力源。
四、校验记录和报告
1. 将所有校验的数据和结果记录在指定的表格或文件中;
2. 将校验仪的实际状况和校验结果报告给相关部门或人员;
3. 将校验仪和压力表恢复原位,清理和整理好现场。
五、校验后的清理和维护
1. 关闭校验仪的电源和压力源,确保安全;
2. 清理和整理好校验仪的仪器和管道,确保无损坏和松动的情况;
3. 定期维护和保养校验仪,确保其正常运行和准确校验。
《压力表校验仪操作规程》是对压力表校验仪操作过程中的具体步骤和要求进行规定和说明,只有遵循规程的操作才能保证校验的准确性和可靠性。
希望使用压力表校验仪的人员能认真遵守规程,确保压力表校验工作的顺利进行。
压力表检定操作程序压力表检定操作程序1、本所所有检定业务必须依照《质量手册》及《程序文件》的规定进行。
2、送检的压力表首先由业务室负责接待,业务室应按《质量手册》第四章第二款“岗位职责”中的“业务办公室岗位职责”、“业务收发员岗位职责”主《程序文件》中“检定校准和检测工作程序”、“顾客送检物品控制规定”等条款的规定,进行压力表计量器具业务接待及压力表计量器具的内部交接工作。
3、计量检测室按规定对业务办公室转来的计量器具进行交接,计量检测室主任按照《质量手册》第四章第二款“岗位职责”中的“室主任岗位职责”进行工作安排,选择合适的检定员,按照《质量手册》第四章第二款“岗位职责”中的“检定员岗位职责”进行计量器具检定。
4、检定员按照《质量手册》第四章第二款“岗位职责”中的“检定员岗位职责”的规定,按照《质量手册》第五章第二节“实验室管理制度”及《程序文件》中“实验室管理程序”,按照以下程序进行检定。
(1)使用前要将隔离器注满清水,加注方法是用金属注射器,从被校氧气表接头处注水。
注水前将控制开关打开,待连接控制开关的回油软管内溢出水为止。
为了保证流水效果,金属注射器活塞与筒径间隙可用尾部手柄旋转调整。
(2)使用前,油杯加满洁油(按工作介质要求选择液压油)。
经过一段时间工作,应及时更换经常保持液压油清洁。
(3)校验器压力源为手压泵,在使用前,将进油软管回油软管插入杯内,打开控制开关,操纵手柄,快速打压,使油路接通,直到回油软管内排出的油中看不见气泡为止,说明系统内空气已经排净,然后开始工作。
(4)使用中,要保持校验器清洁,底座上镶有红色“禁油”标志的被校表接头是专门用来校验氧气表的,因为氧气表是禁用的,千万要注意,不要接错。
(5)为了检定氧气表时保证安全禁油,最好校验氧气表校验压力表的工作不要同时进行,所使用的工具如扳手等应当专用,以免不慎将油脂带到氧气表接头去。
(6)校验器用来检定压力表时,必须将被校氧气表接头用专用丝堵压紧,把被校压力表开关打开。
