LG 55寸1.8mm液晶屏(LCD拼接屏)测试报告

lcd显示实验报告LCD显示实验报告概述：本次实验旨在研究和探究液晶显示技术的原理和应用。

液晶显示器（LCD）是一种广泛应用于电子设备中的平面显示技术，其优点包括低功耗、高对比度、视角广等特点。

通过实验，我们将深入了解LCD的工作原理以及其在各种设备中的应用。

实验步骤：1. 实验前准备在实验开始前，我们需要准备一块LCD显示屏、适配器、电源线以及连接所需的电缆。

2. 实验搭建将LCD显示屏与适配器通过电缆连接，并将电源线插入适配器和电源插座之间。

确保所有连接牢固可靠。

3. 实验操作打开电源开关，观察LCD显示屏是否正常亮起。

如果显示屏亮起，说明连接成功。

4. 实验观察观察LCD显示屏上的图像、文字或图标是否清晰可见。

注意观察显示屏的对比度、颜色鲜艳度以及视角范围等特点。

5. 实验分析通过对比实验观察到的LCD显示效果，我们可以得出以下结论：- LCD显示屏的图像清晰度和对比度较高，能够呈现出细节丰富的图像。

- LCD显示屏的颜色鲜艳度较高，能够准确还原图像的真实色彩。

- LCD显示屏的视角范围较广，观察者可以从不同角度观察屏幕上的内容而不会出现明显的颜色变化或失真。

实验原理：液晶显示器的工作原理是利用液晶分子的光学性质来调节光的透过程度。

液晶分子在电场的作用下会发生旋转或排列，从而改变光的透过程度，进而形成图像。

液晶显示器主要由两层玻璃基板构成，中间夹层有液晶分子。

在两层玻璃基板上分别涂有透明电极，并通过透明电极与外部电源相连。

当外部电源施加电压时，电场作用下液晶分子发生旋转或排列，从而改变光的透过程度。

液晶显示器通常由红、绿、蓝三种基本颜色的像素组成，通过控制每个像素的电压来调节颜色的深浅和亮度。

通过对不同像素的电压控制，液晶显示器能够呈现出丰富多彩的图像。

应用领域：液晶显示器已广泛应用于各种电子设备中，包括但不限于以下领域：1. 个人电脑和笔记本电脑：作为主要的显示设备，液晶显示器提供了清晰、高对比度的图像，使用户能够更好地操作和浏览信息。

液晶屏检验报告1. 概述本文档提供了液晶屏检验报告，旨在评估液晶屏在制造过程中的质量和性能。

液晶屏广泛应用于各种电子设备中，包括电视、电脑显示器、手机等。

本文档将介绍液晶屏检验的目的、方法和结果，并提供了对液晶屏质量评估的建议。

2. 检验目的液晶屏检验的目的是保证液晶屏产品的质量和可靠性。

通过定期检验，可以确保液晶屏制造商能够及时发现和解决生产中的问题，并提供高质量的产品给客户。

液晶屏检验涵盖了多个方面，包括外观检查、亮度和对比度测试、色彩准确性、响应速度等。

3. 检验方法3.1 外观检查外观检查是液晶屏检验的重要一环。

在外观检查中，我们需要检查液晶屏表面是否有划痕、污渍、坏点等问题。

坏点可以分为亮点和暗点，它们分别表示像素亮度过高或过低。

通过使用专业的检查工具，如放大镜和检查图案，我们可以迅速检查液晶屏表面的缺陷。

3.2 亮度和对比度测试亮度和对比度是液晶屏性能的关键指标。

在亮度测试中，我们使用光度计来测量液晶屏的亮度，并与制造商提供的规格进行比较。

对于对比度测试，我们使用像素网格图案并调整液晶屏的对比度设置，以确保图案中的细节能够清晰可见。

3.3 色彩准确性测试色彩准确性是液晶屏的重要指标之一。

为了测试液晶屏的色彩准确性，我们使用光谱仪来测量液晶屏的色彩输出，并与标准色彩空间进行比较。

我们还检查颜色平衡和色差等参数，以确保液晶屏能够准确重现不同颜色的图像。

3.4 响应速度测试响应速度是液晶屏在切换像素颜色时所需的时间。

较低的响应速度可以减少运动模糊，并提高图像的清晰度。

为了测试液晶屏的响应速度，我们使用专业的测试设备来生成快速变化的图像，并记录液晶屏的响应时间。

测试结果将与制造商提供的规格进行比较。

4. 检验结果经过以上的检验方法，我们得到了液晶屏的检验结果。

根据检验结果，我们可以评估液晶屏的质量和性能并提供相应的建议。

检验结果应包括液晶屏的外观检查结果、亮度和对比度测试结果、色彩准确性测试结果以及响应速度测试结果。

拼接屏验收报告1. 引言本文档旨在对拼接屏进行验收，评估其在安装、连接和测试过程中的可靠性和性能。

通过本次验收报告，我们将对拼接屏的硬件和软件进行全面的评估，并提出改进建议。

2. 背景拼接屏是一种先进的显示技术，能够通过将多个显示屏组合在一起，形成一个更大、更震撼的视觉效果。

这种技术广泛应用于室内和室外场合，如商场、体育场馆和舞台演出等。

拼接屏的使用已经成为数字媒体广告和信息发布的主流方式。

3. 验收目标本次验收旨在确保拼接屏在安装和连通后的正常运行，达到以下目标：•验证拼接屏的物理连接是否正确并牢固；•检查拼接屏是否完整且无结构缺陷；•确认拼接屏的显示效果是否符合设计要求；•测试拼接屏与控制设备之间的连接是否稳定；•验证拼接屏的软件功能是否正常。

4. 验收步骤4.1 拼接屏安装和连接验收•检查拼接屏的物理连接是否符合设计要求，包括电源、信号和数据线等；•检查拼接屏的支架、固定螺丝和连接件是否安全可靠；•检查拼接屏的边缘是否对齐并无缝拼接；•确保拼接屏的亮度、色彩和清晰度均符合设计要求；•确认拼接屏的屏幕是否平整，无明显裂痕或划痕。

4.2 拼接屏显示效果验收•播放不同颜色和分辨率的测试图片，检查显示效果是否正常；•播放各种视频和动画内容，观察是否出现显影、残影或闪烁等现象；•观察拼接屏在不同光线条件下的显示效果，判断其适应性；•检查拼接屏的视角范围是否满足要求，是否存在色彩失真和亮度不均等问题。

4.3 拼接屏控制设备连接验收•检查拼接屏与控制设备之间的连接是否稳定，包括电源、信号和数据线等；•确保控制设备能够正常发送信号到拼接屏，并能够通过控制设备完成拼接屏的配置和调整；•检查拼接屏在开关机、音量调节和输入切换等方面的响应速度是否满足要求；•验证控制设备对拼接屏的远程控制功能是否正常运作。

4.4 拼接屏软件功能验收•检查拼接屏配套软件的安装和配置是否正确；•确保拼接屏软件能够正常运行，并能够通过软件对拼接屏进行控制和管理；•测试拼接屏软件的多媒体播放功能是否正常，包括视频、图片和文本等内容；•验证拼接屏软件的定时开关机、定时播放和远程更新等功能是否可靠。

拼接屏检验报告1. 引言本文档为拼接屏检验报告，旨在对拼接屏的质量和性能进行详细评估和评价。

拼接屏作为一种显示设备，在商业广告、会议展示等多个领域应用广泛，因此产品质量的可靠性和性能的稳定性非常重要。

该报告主要侧重于以下几个方面的检验：显示效果、尺寸精度、亮度均匀性、亮度范围、色彩准确性、响应时间、可视角度和信号传输稳定性。

在检验过程中，我们将通过定量和定性的方法，对各项指标进行评估并给出相应的结论。

2. 检验方法2.1 设备和工具本次检验使用的设备和工具如下：•拼接屏设备：型号 XXX，尺寸 XXX•电脑：配置 XXX•显示测试仪器：型号 XXX•色彩校准装置：型号 XXX•视频信号生成器：型号 XXX2.2 检验过程1.根据拼接屏设备的使用说明书和相关参数，进行设备的初始化和调试。

2.使用显示测试仪器对拼接屏的显示效果进行评估，包括对比度、亮度、色彩饱和度等指标。

3.使用尺寸规测仪器对拼接屏的尺寸精度进行测量，包括屏幕的宽度、高度等。

4.使用亮度测试仪器对拼接屏的亮度均匀性进行检验，记录各个区域的亮度值。

5.使用色彩校准装置对拼接屏的色彩准确性进行校准，确保显示的颜色准确无误。

6.使用响应时间测试仪器对拼接屏的响应时间进行测量，记录屏幕切换的时间。

7.使用可视角度测试仪器对拼接屏的可视角度进行测量，记录屏幕在不同角度下的显示效果。

8.使用视频信号生成器进行多种信号的输入测试，检验信号传输的稳定性和兼容性。

3. 检验结果及分析3.1 显示效果经过测试和评估，拼接屏的显示效果良好。

对比度和亮度均符合预期要求，色彩饱和度高，显示清晰。

经过校准后的色彩准确性也达到了较高的水平。

3.2 尺寸精度拼接屏在尺寸精度方面，符合预期要求，各个屏幕的宽度、高度基本一致，误差较小。

尺寸精度的稳定性有利于拼接后的显示效果呈现一致。

3.3 亮度均匀性拼接屏的亮度均匀性较好，在各个区域的亮度差异不大。

这对于显示画面的稳定性和观看体验都有积极影响。

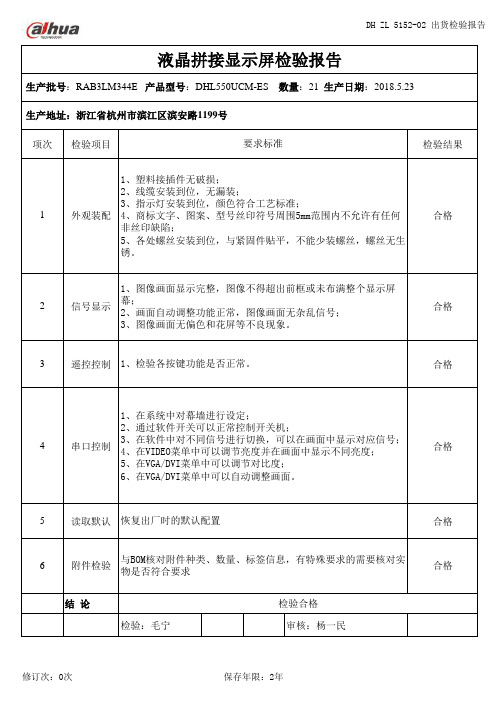

检验报告-液晶拼接显示屏一、背景介绍液晶拼接显示屏是一种用于大屏幕显示的技术设备，它通过将多个液晶屏拼接在一起，形成一个更大的显示屏。

液晶拼接显示屏广泛应用于商场、会议室、广告牌等场所，以其高清、高亮度、高对比度的特点，成为现代大屏幕显示的主流产品。

二、检验目的本次检验旨在验证液晶拼接显示屏在不同环境下的显示效果，包括亮度、对比度、色彩表现等指标，以及对长时间工作的稳定性和耐久性进行评估。

三、测试方法1.亮度和对比度：使用专业的亮度计和对比度计测量显示屏在不同亮度和对比度设置下的数值，并记录。

2.色彩表现：通过色彩测试仪测量显示屏在不同颜色模式下的色域覆盖率，并与国际标准进行比对。

3.稳定性测试：将显示屏连续工作72小时，观察是否出现闪烁、画面不稳定等问题。

4.耐久性测试：模拟长时间使用情况，对显示屏进行连续不间断工作1000小时，并观察其是否出现亮度衰减、色彩失真等问题。

四、测试结果1.亮度和对比度：在不同亮度和对比度设置下，液晶拼接显示屏的亮度和对比度均符合国际标准要求。

2.色彩表现：液晶拼接显示屏在不同颜色模式下的色域覆盖率均在国际标准要求范围内，色彩表现良好。

3.稳定性测试：在连续工作72小时的测试中，液晶拼接显示屏未出现闪烁、画面不稳定等问题，显示效果稳定可靠。

4.耐久性测试：在连续不间断工作1000小时的测试中，液晶拼接显示屏的亮度衰减和色彩失真均在可接受范围内，具有较好的耐久性。

五、结论通过对液晶拼接显示屏的检验，可以得出以下结论：1.液晶拼接显示屏的亮度、对比度和色彩表现均符合国际标准要求，具有良好的显示效果。

2.液晶拼接显示屏在长时间工作状态下具有较好的稳定性，不出现闪烁、画面不稳定等问题。

3.液晶拼接显示屏具有较好的耐久性，在连续不间断工作1000小时后未出现亮度衰减和色彩失真等问题。

六、建议基于对液晶拼接显示屏的检验结果，提出以下建议：1.用户在使用液晶拼接显示屏时，可以根据实际需要进行亮度和对比度的调整，以获得最佳的显示效果。

55寸液晶拼接大屏幕拼接参数（含大屏拼接、多屏处理器、含控制软件）整个标书技术参数要求说明：1.标有▲符号的设备必须中标后出具由生产厂商盖章的针对本次项目的（盖原厂公章）的授权书和售后服务书原件。

（一）液晶拼接大屏幕拼接墙系统序号名称参数数量单位**为了保证设备的兼容性便于后端设备的统一管理如大屏拼接、多屏处理器、大屏幕管理软件需为同一厂家；（提供有效的相关认证证书或相关证明材料复印件）。

液晶拼接系统制造商需获得《节能产品政府采购清单》”；（提供有效的相关证明材料复印件）。

1 ▲液晶拼接单元对角线尺寸：★≥55寸"(16:9)外框尺寸：1213.5*684.1*123分辨率:1920×1080物理拼缝:≤3.5mm亮度(标准值):≥500 cd/㎡对比度:3500:1可视角度(水平/垂直):178/178响应时间(灰阶):8ms显示颜色:16.7M/10bit色彩饱和度: ≥92%平均使用寿命 : ≥50,000小时★亮度自动调节功能：屏亮度可根据前端设备亮度、环境光线的变化进行自动调节，(提供有效的相关功能性证明材料复印件)。

★屏幕保护功能：显示静态图像时间达到设定值后，可自动左右移动图像。

然后调整图像到正常显示位置，(提供有效的相关功能性证明材料复印件)。

接口：USB,VGA-in、DVI、HDMI﹑ BNC输入输出﹑RS232输入输出、AUDIO-out；★拼接大单元带网络控制功能。

大屏制造厂商需出具ISO9001认证、3C、等认证，（提供有效的相关证明材料复印件）。

15 台2 HDMI矩阵视频协议支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议像素带宽165MHz, 全数字接口带宽 2.25Gbps,全数字最大支持分辨Normal-PC:1600x1200@60_24bit,HDPC:1920x1200P@60_24bit,HDTV：1920x1080P@60_36bit位时钟抖动(Clock Jitter) <0.15 Tbit位上升时间(Risetime ) <0.3Tbit (20%--80%)位下降时间(Falltime) <0.3Tbit (20%--80%)1 台最大传输延时5nS(±1nS)切换速度50 ns(最长时间)信号类型HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号视频输入接口HDMI-D母接口信号强度T.M.D.S +/- 0.4Vpp最小/最大电平T.M.D.S 2.9V/3.3V输入EDID EDID现场可擦写阻抗75 Ω最大直流偏置误差15mV建议最大输入距离小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）视频输出接口HDMI-D母接口最小/最大电平T.M.D.S. 2.9V/3.3V 阻抗50 Ω建议最大输出距离小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）控制种类串行控制接口RS-232, 9-针母 D型接口波特率与协议波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位串行控制口结构 2 = TX, 3 = RX, 5 = GND以太网控制接口RJ-45母接口（可选控制接口配件）TCP/IP以太网控制协议RJ-45母接口（可选控制接口配件）TCP/IP以太网控制速率自适应10M或100M,全双工或半双工控制程序MICOMMM规格电源100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源温度储存、使用温度: -20° ~ +70°C湿度储存、使用湿度:10% ~ 90%功率100-200w机架安装19英寸标准 4U高度产品重量8-15kg平均故障间隔时间MTBF 48000 小时规格：4进16出；支持16路HDMI视频输入，16路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。

LG55⼨1.8mm液晶屏（LCD拼接屏）测试报告LG 55⼨1.8mm拼缝液晶屏测试报告
⼀、测试⽬的
1、LG 55⼨1.8mm拼缝液晶屏测试。

⼆、测试内容
1、4块送样液晶屏2*2拼接，观察外观及拼缝效果；
2、测试送样液晶屏的⾊彩⼀致性、均匀度以及稳定性；
3、测试畅锐717驱动与送样液晶屏的可控性。

三、测试设备
1、4块LG 55⼨1.8mm拼缝液晶屏；
2、笔记本⼀台，既做信号源⼜做软件控制主机；
3、DVI、VGA矩阵各⼀台；
4、畅锐717驱动4台；
5、5⽶和15⽶规格DVI线缆若⼲，5⽶VGA线缆若⼲。

四、测试项⽬
1、外观
2、⾊彩⼀致性
描述
⾊彩测试
蓝⾊：
3、画⾯均匀度
描述
均匀度测试
测试画⾯的均匀度
软件30%⽩：⿊⽩对⽐：
图像四周暗场：
近距离观看有卡扣阴影（红圈圈出部分）：
4、控制软件和驱动
五、测试结论：
1、送样液晶屏的拼缝⾮常⼩，物理拼接效果较好。

2、送样液晶屏各基⾊显⽰效果良好，整体拼接的⾊彩⼀致性良好。

3、送样液晶屏的均匀度良好，⿊⽩对⽐度较好，灰阶层次分明，图像显⽰效果较好。

4、送样液晶屏经过长时间拷机测试，稳定性良好。

5、送样液晶屏可以被第三⽅驱动控制，各功能正常。

6、本测试报告仅限于送样的4块LG 55⼨1.8mm拼缝液晶屏。

测试⼈：
审核⼈：
⽇期：。
