精密位移量的激光干涉测量方法及实验

激光干涉实验的步骤与分析方法激光干涉实验是一种经典的光学实验，通过干涉现象分析光的传播和干涉特性。

本文将介绍激光干涉实验的基本步骤和分析方法，帮助读者更好地了解和掌握这一实验。

首先，我们来了解激光干涉实验的基本步骤。

实验前需准备一台激光器和一套所需仪器，如波长计、反射镜和光屏等。

第一步，调整激光器。

将激光器放置在稳定平台上，并仔细调整激光器的位置和角度，使激光能够垂直射出。

同时，调节激光器的功率和频率，以获得所需的光束。

第二步，设置实验装置。

在实验装置的两端分别放置反射镜，将它们固定在合适的位置，使光束在镜面上反射。

可以根据实验需求调整反射镜的角度和位置。

第三步，观察干涉图样。

将一块光屏放置在两个反射镜之间，并将其移动到合适的位置。

当激光束经过反射镜反射后，会形成干涉图样，即明暗相间的光条纹。

通过观察干涉图样的变化，可以分析光的干涉特性。

第四步，调整实验参数。

根据观察到的干涉图样，可以调整反射镜的角度、距离或者倾斜度，进一步改变干涉图样的特性。

通过调整实验参数，可以探索光的干涉现象，并进行更深入的分析。

接下来，我们将介绍激光干涉实验的分析方法。

首先，根据干涉图样的特点，可以计算出光的波长。

通过测量光条纹之间的间距，利用干涉定律和光的传播速度，可以求得光的波长。

这是激光干涉实验中重要的一个参数，也是许多光学实验的基础。

其次，可以利用干涉图样的变化来分析光的相位差。

当实验条件发生变化时，干涉图样会有所调整。

通过观察光条纹的移动、旋转或消失现象，可以推断光的相位差的变化。

这对于研究光的干涉特性和光程差具有重要意义。

此外，还可以利用激光干涉实验进行精密测量。

通过测量光束的相位差，可以获得非常精确的长度测量结果。

这对于一些需要高精度测量的领域非常重要，如光学仪器制造、物体形状测量等。

最后，激光干涉实验还可以用于材料的非破坏性检测。

通过观察光束的反射、折射和绕射现象，可以检测材料表面的缺陷、裂纹或者变形等。

第三章、激光干涉测量干涉测量技术是以光波干涉原理为基础进行高精密测量的一门技术。

20世纪60年代激光的出现，才使干涉测量技术得到了长足的发展。

因为激光出现以前，所用以光源单色灯经过滤光片滤光作为单色光源，其相干长度只有几mm ，且干涉条纹比较模糊，只能微小变化的测量。

激光的出现，由于激光束的高亮度和很长的相干长度（He-Ne 激光器，相干长度几十Km ），使得干涉测量的测量精度、可测量长度都有了质的提高。

激光干涉测量的应用范围很广，可用于长度、位移、角度、形状、介质折射率（通过折射率的变化还可以测量压力、温度等）变化。

激光干涉测量的原理就是将入射激光束分成两束，一束为参考光束，一束为测量光束，测量两束光的光程差的信息或n l kl n l n M j j j N i i i ⇒=-=∆∑∑==211λ。

本章主要介绍激光干涉长度测量、激光干涉微小间隙测量以及光纤干涉传感器所构成的温度、压力测量。

首先介绍激光干涉长度测量。

§3.1 激光干涉长度测量一、 激光干涉测长的基本原理干涉测长仪是一种利用“增量法”的测长仪器。

最基本的测长仪光路采用Michelson(迈克尔逊)干涉仪，参考反射镜M 1固定不动，目标反射镜M 2与被测对象固联，当目标反射镜随被测对象移动时，两路光束的光程差发生变化，因为两光束来自于同一相干光源（同一台激光器），两光束产生的干涉条纹也将发生明暗交替的变化（因为两反射镜M 1、M 2不可能完全垂直，故应为等厚干涉）。

假设目标反射镜从M 2移至'2M ，则二光束的光程差变化量为：nL l l n l L l n c m c m 2)(2)(2=---+=∆ （3-1-1） 当用光电探测器接收干涉条纹的明暗变化时，两光束的光程差每变化一个波长（λ），干涉条纹就明暗变化一次，所测得的干涉条纹变化次数λλ/2/nL k =∆=，n 为介质折射率，在空气中，n~1，故2/λk L =。

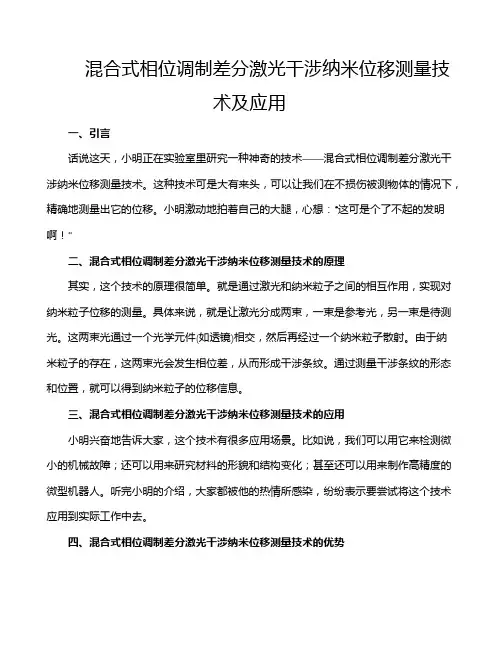

混合式相位调制差分激光干涉纳米位移测量技术及应用一、引言话说这天，小明正在实验室里研究一种神奇的技术——混合式相位调制差分激光干涉纳米位移测量技术。

这种技术可是大有来头，可以让我们在不损伤被测物体的情况下，精确地测量出它的位移。

小明激动地拍着自己的大腿，心想：“这可是个了不起的发明啊！”二、混合式相位调制差分激光干涉纳米位移测量技术的原理其实，这个技术的原理很简单。

就是通过激光和纳米粒子之间的相互作用，实现对纳米粒子位移的测量。

具体来说，就是让激光分成两束，一束是参考光，另一束是待测光。

这两束光通过一个光学元件(如透镜)相交，然后再经过一个纳米粒子散射。

由于纳米粒子的存在，这两束光会发生相位差，从而形成干涉条纹。

通过测量干涉条纹的形态和位置，就可以得到纳米粒子的位移信息。

三、混合式相位调制差分激光干涉纳米位移测量技术的应用小明兴奋地告诉大家，这个技术有很多应用场景。

比如说，我们可以用它来检测微小的机械故障；还可以用来研究材料的形貌和结构变化；甚至还可以用来制作高精度的微型机器人。

听完小明的介绍，大家都被他的热情所感染，纷纷表示要尝试将这个技术应用到实际工作中去。

四、混合式相位调制差分激光干涉纳米位移测量技术的优势小明接着说：“这个技术的优势可多了！它的测量精度非常高，可以达到亚纳米级别；它对被测物体的损伤非常小，不会影响其性能和寿命；它的操作简单方便，不需要复杂的设备和专业的技能；它的成本相对较低，有很大的市场潜力。

”五、混合式相位调制差分激光干涉纳米位移测量技术的挑战与前景这个技术也面临着一些挑战。

比如说，如何提高测量精度；如何降低设备的成本；如何扩大应用范围等。

但是，相信在不久的将来，这些问题都会得到解决。

而且随着科技的发展和人们对高精度测量的需求增加，这个技术的前景一定会非常广阔。

六、结语混合式相位调制差分激光干涉纳米位移测量技术是一种非常有前途的技术。

它不仅可以帮助我们解决很多实际问题，还可以推动相关领域的发展。

实验五、精密位移量的激光干涉测量方法及实验一、实验目的：1．了解激光干涉测量的原理2．掌握微米及亚微米量级位移量的激光干涉测量方法 3．了解激光干涉测量方法的优点和应用场合 二、实验原理本实验采用泰曼－格林（Twyman-Green ）干涉系统，T －G 干涉系统是著名的迈克尔逊白光干涉仪的简化。

用激光为光源，可获得清晰、明亮的干涉条纹，其原理如图1所示。

图1 T －G 干涉系统激光通过扩束准直系统L 1提供入射的平面波（平行光束）。

设光轴方向为Z轴，则此平面波可用下式表示：ikz Ae Z U =)((1)式中A −−平面波的振幅，λπ2=k 为波数，λ−−激光波长此平面波经半反射镜BS 分为二束，一束经参考镜M 1，反射后成为参考光束，其复振幅U R 用下式表示)(R R z R R e A U φ⋅=(2)式中A R −−参考光束的振幅，φR （z R ）−−参考光束的位相，它由参考光程z R 决定。

另一束为透射光，经测量镜M 2反射，其复振幅U t ，用下式表示：)(t t z i t t e A U φ⋅=(3)式中A t −−测量光束的振幅，φt （z t ）−−测量光束的位相，它由测量光程Z t 决定。

此二束光在BS 上相遇，由于激光的相干性，因而产生干涉条纹。

干涉条纹的光强I(x,y)由下式决定*⋅=U U y x I ),((4)式中***+=+=t R t R U U U U U U ,，而U*，U R *，U t *为U ，U R ，U t 的共轭波。

当反射镜M 1与M 2彼此间有一交角2θ，并将式(2)，式(3)代入式(4)，且当θ较小，即sin θ≅θ时，经简化可求得干涉条纹的光强为：)2cos 1(2),(0θkl I y x I +=(5)式中I 0−−激光光强，l −−光程差，t R z z l -=。

式(5)说明干涉条纹由光程差l 及θ来调制。

当θ为一常数时，干涉条纹的光强如图22λ⋅=N l (6) 式中N −−干涉条纹数因此，记录干涉条纹移动数，已知激光波长，由式(6)即可测量反射镜的位移量，或反射镜的轴向变动量∆L 。

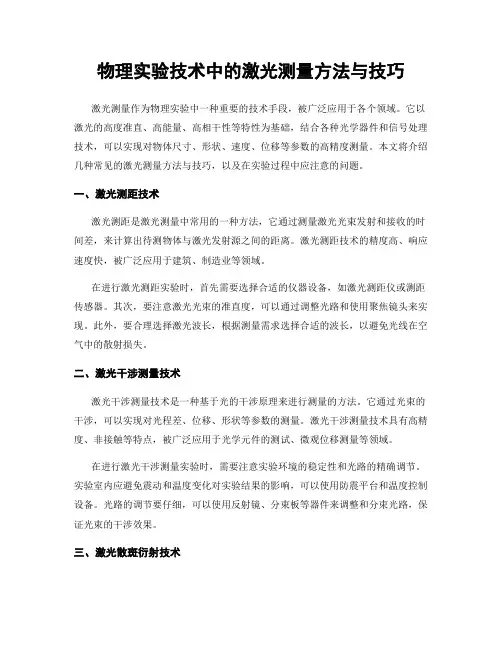

物理实验技术中的激光测量方法与技巧激光测量作为物理实验中一种重要的技术手段，被广泛应用于各个领域。

它以激光的高度准直、高能量、高相干性等特性为基础，结合各种光学器件和信号处理技术，可以实现对物体尺寸、形状、速度、位移等参数的高精度测量。

本文将介绍几种常见的激光测量方法与技巧，以及在实验过程中应注意的问题。

一、激光测距技术激光测距是激光测量中常用的一种方法，它通过测量激光光束发射和接收的时间差，来计算出待测物体与激光发射源之间的距离。

激光测距技术的精度高、响应速度快，被广泛应用于建筑、制造业等领域。

在进行激光测距实验时，首先需要选择合适的仪器设备，如激光测距仪或测距传感器。

其次，要注意激光光束的准直度，可以通过调整光路和使用聚焦镜头来实现。

此外，要合理选择激光波长，根据测量需求选择合适的波长，以避免光线在空气中的散射损失。

二、激光干涉测量技术激光干涉测量技术是一种基于光的干涉原理来进行测量的方法。

它通过光束的干涉，可以实现对光程差、位移、形状等参数的测量。

激光干涉测量技术具有高精度、非接触等特点，被广泛应用于光学元件的测试、微观位移测量等领域。

在进行激光干涉测量实验时，需要注意实验环境的稳定性和光路的精确调节。

实验室内应避免震动和温度变化对实验结果的影响，可以使用防震平台和温度控制设备。

光路的调节要仔细，可以使用反射镜、分束板等器件来调整和分束光路，保证光束的干涉效果。

三、激光散斑衍射技术激光散斑衍射技术是一种利用光的衍射原理进行测量的方法。

它通过分析散斑的形态、强度等信息，可以获取被测物体的表面形貌和光学特性。

激光散斑衍射技术具有测量速度快、非接触等优点，广泛应用于表面粗糙度、液体颗粒浓度等参数的测量。

在进行激光散斑衍射实验时，需要注意光路的调节和测量环境的控制。

光路要保证光束的准直和稳定，可以使用衍射光栅、透镜等器件进行调节。

测量环境要避免空气流动和震动的干扰，可以使用光学隔离器和避免光束直接照射待测物体。

物理实验技术中的位移测量使用方法引言物理实验中，位移测量是非常重要的一项技术，它可以帮助我们准确地测量物体在空间中的位置变化。

不同的实验需要不同的位移测量方法，本文将为大家介绍一些常见的物理实验中的位移测量使用方法。

一、光电法光电法是一种常见的位移测量方法，它利用光束的投射和接收来测量物体的位移。

该方法基于光电效应，通过光电传感器接收光束反射回来的光信号，进而计算物体的位移。

光电法测量位移快速准确，广泛应用于各种实验中，例如光栅移位传感器用于测量光栅条纹的位移。

二、激光干涉法激光干涉法是一种高精度的位移测量方法。

它利用激光光束的干涉现象来测量物体的位移。

将一束激光光束分成两束，分别照射到被测物体上，通过干涉效应，可以测量出物体的微小位移。

激光干涉法在实验室中广泛应用，例如在微纳尺度测量和光学仪器校准中。

三、位移传感器位移传感器是物理实验中最常用的位移测量设备之一。

位移传感器可以通过测量物体的伸缩变化、电容变化、电感变化等来获得位移信息。

它们通常由传感器头和信号处理部分组成。

常见的位移传感器有电容传感器、电感传感器和线性变阻传感器等。

根据实验需求，可以选择不同类型的位移传感器来实现高精度的位移测量。

四、高速相机法高速相机法是一种用于测量物体运动位移的方法。

它通过使用高帧率的相机来捕捉物体连续的图像。

通过分析这些图像中物体的移动情况，可以推算出物体的位移。

高速相机法在物理实验中广泛用于研究快速运动的物体，例如高速冲击试验和流体动力学研究。

五、声波测距法声波测距法是一种基于声音传播速度的位移测量方法。

它通过发射声波并接收反射回来的声波来测量物体的位移。

声波的传播速度是已知的，通过计算声波发射时刻与接收时刻的时间差，可以准确测量出物体的位移。

声波测距法广泛应用于工业领域和物理实验中的位移测量。

结论位移测量是物理实验中不可或缺的一项技术，通过光电法、激光干涉法、位移传感器、高速相机法和声波测距法等不同的测量方法，我们可以获得准确的位移数据。

激光干涉仪测量距离和表面精度激光干涉仪是一种常用的精密测量仪器，可用于测量距离和表面精度。

通过利用光波的干涉现象，激光干涉仪能够实现高精度的测量。

本文将介绍激光干涉仪的原理、测量距离和表面精度的方法，以及激光干涉仪在不同领域中的应用。

激光干涉仪是基于光波的干涉现象进行测量的仪器。

光波的干涉是指两束或多束光波相遇时发生的波的叠加现象。

激光干涉仪通过将激光分成两束，一束作为参考光束，一束照射到待测物体上反射回来作为待测光束，再将两束光波进行干涉，通过测量干涉条纹的变化来获得距离和表面精度的信息。

激光干涉仪的测量距离的原理基于光波的干涉，利用干涉条纹的变化来获得物体到仪器的距离。

当两束光波相遇时，它们会发生干涉，干涉条纹的间距和形态会随着物体到仪器的距离的变化而改变。

通过测量干涉条纹的形态和间距的变化，激光干涉仪可以计算出物体到仪器的距离。

这种测量方法具有高精度和高分辨率的特点，适用于微小距离的测量。

激光干涉仪的测量表面精度的方法基于光波的干涉，利用干涉条纹的形态和间距来获得表面精度的信息。

当光波照射到物体表面时，由于表面的形态和光的反射特性的影响，干涉条纹的形态和间距会发生变化。

通过测量干涉条纹的形态和间距的变化，激光干涉仪可以计算出物体表面的精度。

这种测量方法具有高精度和高分辨率的特点，适用于表面平整度和粗糙度的测量。

激光干涉仪广泛应用于多个领域，如制造业、科学研究和地质勘探等。

在制造业中，激光干涉仪可用于检测零件的尺寸和形状，以及测量零件表面的精度。

在科学研究中，激光干涉仪可用于研究光学现象、材料的性质和微小物体的运动。

在地质勘探中，激光干涉仪可用于测量地表的高程和形态，以及探测地下的岩层和地下水位。

总结一下，激光干涉仪是一种常用的精密测量仪器，可用于测量距离和表面精度。

通过利用光波的干涉现象，激光干涉仪能够实现高精度的测量。

通过测量干涉条纹的形态和间距的变化，激光干涉仪可以计算出物体到仪器的距离和物体表面的精度。

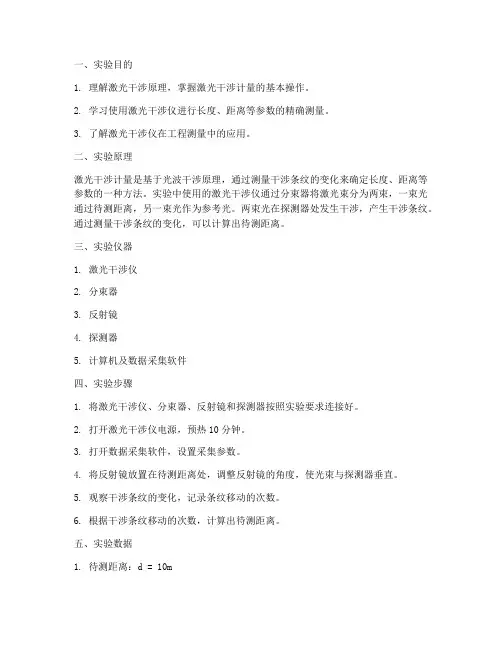

一、实验目的1. 理解激光干涉原理，掌握激光干涉计量的基本操作。

2. 学习使用激光干涉仪进行长度、距离等参数的精确测量。

3. 了解激光干涉仪在工程测量中的应用。

二、实验原理激光干涉计量是基于光波干涉原理，通过测量干涉条纹的变化来确定长度、距离等参数的一种方法。

实验中使用的激光干涉仪通过分束器将激光束分为两束，一束光通过待测距离，另一束光作为参考光。

两束光在探测器处发生干涉，产生干涉条纹。

通过测量干涉条纹的变化，可以计算出待测距离。

三、实验仪器1. 激光干涉仪2. 分束器3. 反射镜4. 探测器5. 计算机及数据采集软件四、实验步骤1. 将激光干涉仪、分束器、反射镜和探测器按照实验要求连接好。

2. 打开激光干涉仪电源，预热10分钟。

3. 打开数据采集软件，设置采集参数。

4. 将反射镜放置在待测距离处，调整反射镜的角度，使光束与探测器垂直。

5. 观察干涉条纹的变化，记录条纹移动的次数。

6. 根据干涉条纹移动的次数，计算出待测距离。

五、实验数据1. 待测距离：d = 10m2. 干涉条纹移动次数：n = 10003. 干涉条纹间距：ΔL = 1mm六、数据处理根据实验数据，可以使用以下公式计算待测距离：d = n × ΔL代入实验数据，得到：d = 1000 × 1mm = 1000mm = 1m七、实验结果与分析实验结果显示，待测距离为1m，与实际距离基本一致，说明实验结果准确可靠。

通过激光干涉计量实验，我们掌握了激光干涉计量的基本原理和操作方法，为以后进行工程测量奠定了基础。

八、实验总结1. 激光干涉计量是一种精确的测量方法，广泛应用于工程测量、科学研究等领域。

2. 在实验过程中，要确保光路稳定，避免外界因素对实验结果的影响。

3. 通过实验，我们掌握了激光干涉计量的基本原理和操作方法，提高了自己的实验技能。

九、注意事项1. 实验过程中，注意安全，避免激光直射眼睛。

2. 实验前，仔细阅读实验指导书，了解实验原理和操作步骤。

物理实验技术中的激光干涉测量技巧激光干涉测量技术在物理实验中被广泛应用，具有高精度、非接触、高速测量等特点。

本文将介绍激光干涉测量技术的原理、常见应用以及相关的技巧。

一、激光干涉测量技术的原理激光干涉测量主要利用激光的波动性以及光的相位差来测量被测量体的形状、振动、位移等参数。

具体而言，激光束从激光器发出后经由光学系统进行整形、调节，并通过分束镜将激光分成两束光线，分别射向被测量体的不同部位。

被测量体上的反射光线再经由反射镜汇聚到合束镜并通过合束镜合并成一束，最终再通过干涉仪的光程差计算出被测物体的形状、位移等参数。

二、激光干涉测量技术的应用1. 表面形貌测量：激光干涉测量技术可以用于测量各种物体的表面形貌，如微观表面粗糙度、形状等。

通过激光干涉测量技术可以获取高精度、非接触的表面形貌信息，对于材料加工、制造工艺等领域具有重要意义。

2. 振动测量：激光干涉测量技术可以用于测量物体的振动状态，如机械结构的振动、声学振动等。

通过激光束的干涉效应可以实时地观测物体的振动状态，并得到相关参数，对于振动分析与控制具有重要意义。

3. 位移测量：激光干涉测量技术可以用于测量物体的位移。

通过激光束的干涉效应可以实时地测量物体的位移，具有高精度、高灵敏度的特点，可以应用于位移传感、结构变形检测等领域。

三、激光干涉测量技术的技巧1. 技术参数的选择：在进行激光干涉测量时，需要根据被测对象的特点选择合适的激光波长、功率、光斑直径等参数。

不同的被测对象需要不同的技术参数来保证测量的准确性和稳定性。

2. 光路设计与调整：激光干涉测量技术中的光学系统是非常重要的，合理的光路设计和调整对于获得准确的测量结果至关重要。

要注意对光路的稳定性、光斑的均匀性、光束的聚焦等问题，以保证测量的精度和可靠性。

3. 干涉信号处理：激光干涉测量所得到的干涉信号含有丰富的信息，但也伴随着一定的噪声。

因此，在信号处理时需要注意对干涉信号进行滤波、放大、数字处理等操作，以提高信噪比和测量精度。

激光干涉法实验技术指南激光干涉法是一种常用的实验技术，用于测量物体的表面形貌以及光学元件的性能。

本文将为您提供一份激光干涉法实验技术指南，帮助您顺利进行实验并取得准确的结果。

一、实验所需材料和设备在进行激光干涉法实验前，需要准备以下材料和设备：1. 激光器：选择一款辐射稳定、波长单色性好的激光器，以保证实验的精确性。

2. 分束器：将激光分成两束光线，用于形成干涉图样。

分束器的选择应注意分光比和波长透过率。

3. 反射镜和透镜组：用于操控光路和调整光束的尺寸和形状。

4. 干涉图像记录装置：可以使用干涉仪、干涉条纹摄像机等设备记录干涉条纹图样。

5. 位移测量设备：用于测量干涉条纹的位移，常用的有干涉仪、相位计等。

二、实验步骤以下是一般的激光干涉法实验步骤，供参考：1. 准备工作搭建实验平台，调节激光器的位置和光束的方向，保证激光垂直入射分束器，调整分束器和反射镜的位置，使得两束光线相遇。

2. 观察干涉条纹使用干涉图像记录装置记录干涉条纹图样，并观察干涉条纹的形态和变化。

3. 调整干涉条纹根据需要调整反射镜和透镜组的位置和角度，改变光路长度差，以改变干涉条纹的形态和密度。

4. 扫描干涉条纹通过改变反射镜的位置，扫描干涉条纹，记录不同位置的干涉条纹图像，用于后续数据处理和分析。

5. 数据处理和分析使用位移测量设备测量干涉条纹的位移，通过相位差计算物体表面的形貌。

根据实验需要，可进行数学模拟和图像分析等进一步分析。

三、实验注意事项在进行激光干涉法实验时，需要注意以下事项：1. 安全操作激光器是强光源，使用时务必戴上适当的防护眼镜，避免光束直接照射眼睛。

同时，注意激光的辐射功率和波长等参数，避免对人体造成损伤。

2. 实验环境保持实验环境的相对稳定，避免外界干扰。

尽量在无风、无震动的条件下进行实验，以确保干涉条纹的清晰度和稳定性。

3. 光路调整认真调整光路的位置和角度，保证光线的准直性和平行性。

反射镜和透镜组的表面应干净，避免影响光束的传播。

激光干涉仪测量原理及应用激光干涉仪是一种基于干涉原理的精密测量仪器，广泛应用于科学研究、工业制造和医疗领域。

本文将介绍激光干涉仪的测量原理、测量对象以及应用领域。

一、测量原理激光干涉仪利用激光光束的干涉现象进行测量。

首先，通过激光发生器产生一个相干的激光束，然后将光束分为两束，其中一束通过参比光路径传播，另一束通过待测物体的表面反射。

两束光束重新合并后，通过干涉现象形成干涉条纹。

根据干涉条纹的变化，可以计算出待测物体的表面形态、位移或变形信息。

在激光干涉仪中，常用的测量原理有两条著名的分支：相位差法和长度差法。

1. 相位差法相位差法通过测量干涉条纹的相位差来确定待测物体的形态、位移或变形信息。

当待测物体发生形变或位移时，相位差会发生变化。

利用激光干涉仪测量相位差，并通过相位差与位移间的关系，可以获得待测物体的位移信息。

2. 长度差法长度差法通过测量干涉条纹的长度差来确定待测物体的形态、位移或变形信息。

待测物体的表面形态、位移或变形导致光程差的改变，进而影响干涉条纹的长度差。

通过测量长度差，并通过长度差与位移间的关系，可以获得待测物体的位移信息。

二、测量对象激光干涉仪广泛应用于各个领域的测量任务中，包括科学研究、工业制造和医疗领域。

1. 科学研究在科学研究领域，激光干涉仪常用于测量微小位移和形变。

例如，在光学领域，激光干涉仪可用于测量光学元件的表面形态和位移，以及光学系统的变形；在材料科学中，激光干涉仪可用于测量材料的热膨胀、压力变形等。

2. 工业制造在工业制造领域，激光干涉仪被广泛应用于检测和测量任务中。

例如，激光干涉仪可以用于检测零件的形状和尺寸，以确保制造过程的准确性和一致性。

此外，激光干涉仪还可以用于测量机械零部件的运动、振动和变形。

3. 医疗领域在医疗领域，激光干涉仪被应用于眼科手术和体内干涉成像。

在眼科手术中，激光干涉仪可以测量眼角膜的形态和厚度，以辅助眼科医生进行手术；在体内干涉成像中，激光干涉仪可以测量生物组织的纤维结构和表面形态，以帮助医生进行疾病诊断。
