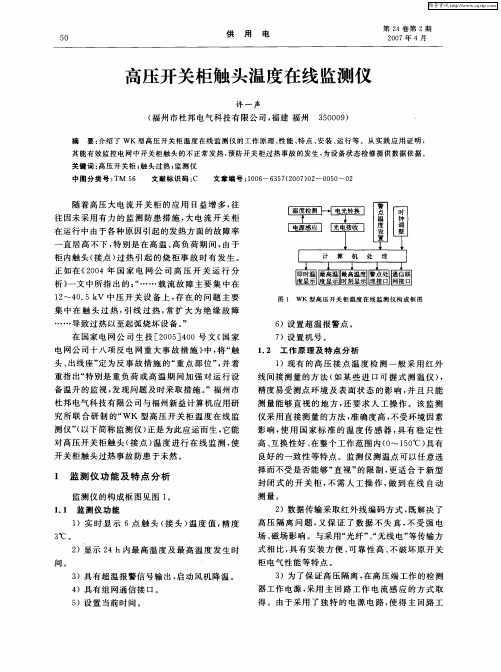

隔离开关触头温度检测系统电力系统中，高压开关柜担负着关合及开断电力线路、保护电网安全运行的双重功能。
但是受开关内的环境因素的影响，隔离开关的触头接触部位会出现表面氧化，触头松动等现象，这些都会导致触头接触不良，接触电阻增大，造成载流故障的发生，出现触头温度过高甚至将其烧毁，造成停电。
根据多年的电力系统运行情况可知，隔离开关触头处的温度参数能够反映上述不良现象是否发生，因此必须对隔离开关触头温度进行监测，以达到及时发现事故隐患并且及时排除的目的。
但是，由于隔离开关所处的环境电压高、磁场强以及环境密闭，使用常规的接触式测温方式很难适应这些恶劣的测量条件，因而非接触式的测温方式就应运而生，利用红外传感器进行温度测量就是其中很有效的手段之一。
红外测温技术就是通过检测物体红外电磁辐射能量展开测温，具备远距离、不碰触、实时、快速等优点，因此这种方法在高压电力设备的温度在线监测领域中充分发挥着越来越关键的促进作用。
本文就利用红外测温技术，同时实现在不停电、不影响整体设备运转的情况下对高压隔绝控制器阀温度展开实时在线监测。
1系统整体设计为了确保整个系统的安全可靠、平衡运转，常用的煤矿井下采区变电所变小由地面监控中心、井下分站、测控单元共同组成，针对这种变电站结构，本文设计的隔绝控制器阀温度红外监测系统分成三部分：测量单元、现场监控单元和远程监测终端。
系统框图如下：变电站综合自动化后台服务器远程监测终端485总线现场监控单元1485总线测量单元1测测量量...单单元元26现场监控单元2485总线测量单元1测测量量...单单元元26现场监控单元n485总线测量单元1测测量量...单单元元26测量单元加装在高压开关柜内部，每个高压开关柜存有6个测量单元，分别监测表观阀温度的红外电磁辐射能量，并将其切换为数字信号后传到现场监控单元；现场监控单元安装在高压开关柜柜体外，接收测量单元上传的数据，计算触头温度并就地显示，将温度数据上传至远程监测终端，该单元同时具有现场查询、参数设置和报警功能；远程监测终端安装在变电站控制室内，接收现场监控单元上传的数据，并按电力系统通讯标准规约将数据传送至变电站综合自动化系统。
HHD-02产品说明书一、概述：HHD-02电气触点测温装置用于对开关柜断路器触头、母排接点等电气接点的温升进行实时监测。
能有效防止空气绝缘高压开关柜断路器触头或母排接点因接触不良导致发热而引发事故。
HHD-02使用ZIGBEE短距离无线通信技术,保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及超温报警等功能。
二、系统原理与产品特点：2.1 系统原理为提高对强电场、磁场及强电磁的抗干扰的能力，提高产品的可靠性，HHD-02电气触点温度测量装置采用了多种软、硬件抗干扰措施。
在软件设计上应用数字编码、解码技术、软件滤波技术，消除干扰信号；另外为消除随机干扰，利用触头温度变化相对缓慢的特点，对检测点信号反复接收，多次采集，排除异常数据以保证数据可靠。
在硬件上采用ZIGBEE短距离无线通信技术，微电子器件采用工业级，并加强各级滤波消除高频干扰；温度采集模块与测温点在设计上保证处于同一电位，减少电场的影响。
HHD-02主控制器具有485通信，以实现集中控制和信息分析；HHD-02主控制器具有数据显示和设定功能，可当地查看运行状态，可查看或设定运行参数。
HHD-02主控制器通过ZIGBEE无线通信与1～15个温度传感器连接，采集温度数据，同时通过485总线，将接收到的温度传感器的数据，上传至上级监控主机。
2.2 产品特点⏹采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变被测设备的绝缘性能，使用安全可靠。
⏹测温范围可达0~125℃；⏹温度传感器采用低功耗设计，休眠功耗低至1.5μA，延长了温度传感器电池设计使用寿命。
⏹温度传感器可在2.1V-3.6V宽电压范围内正常工作。
⏹采用国际先进的无线传输技术。
解决了无线信号的互相干扰问题和数据传输纠错问题。
对一次设备无干扰和影响。
⏹温度传感器壳体使用耐高温、阻燃材料。
⏹RS485通讯波特率：2400、4800、9600bps。
三、性能参数：3.1、基本参数⏹装置工作电压：额定AC220V, 可适用于AC DC85V～265V \DC100V～280V.⏹接点温度测量点数：支持15个点，标配为6点⏹传感器与主控装置间传输距离： < 150M（在开放空间内）3.2、主要性能指标⏹温度传感器测量范围：0℃～125℃⏹温度测量精度：±1℃⏹无线收发频率： 2.400-2.525GHz⏹无线发射功率： 0dBm⏹无线接收灵敏度： -94dBm@250kbps⏹电池工作寿命可达数年至十几年3.3绝缘性能⏹介质强度：装置能承受2KV/50Hz/1Min工频耐压试验；⏹绝缘电阻：≥100MΩ。
WSTM-ZTS无源无线开关柜温度监测系统北京紫御湾科技有限公司2010年9月目录1.必要性 (3)2.技术优势 (3)2.1.传统测温方式面临的问题 (3)2.2.无源无线测温的优势 (3)3.系统方案 (4)4.产品介绍 (5)4.1.温度传感器 (5)4.1.1.产品外形 (5)4.1.2.工作原理 (6)4.1.3.技术指标 (7)4.1.4.技术背景 (8)4.2.测温主控终端............................................................................. 错误！未定义书签。
4.3.应用软件 (13)5.安装规范 (14)6.应用领域 (15)7.成功案例 (16)1.必要性发电厂、变电站的高压开关柜、母线接头、室外刀闸开关等重要的设备，在长期运行过程中，开关的触点和母线连接等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此最终导致事故发生。
近年来，在电厂和变电站已发生多起开关过热事故，造成火灾和大面积的停电事故，解决开关过热问题是杜绝此类事故发生的关键，实现温度在线监测是保证高压设备安全运行的重要手段。
2.技术优势2.1.传统测温方式面临的问题1.常规测温方式常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
2.与光纤测温的比较光纤温度传感器采用光导纤维传输温度信号，光导纤维具有优异的绝缘性能，能够隔离开关柜内的高压，因此光纤温度传感器能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度，实现开关柜触点运行温度的在线监测。
然而，光纤具有易折，易断、不耐高温等特性。
积累灰尘后易导致光纤沿面放电从而使绝缘性降低，且受开关柜结构影响，在柜内布线难度较大。
另外，光纤测温的成本也相对较高。
3.红外测温红外测温为非接触式测温，易受环境及周围的电磁场干扰，另外开关柜内的空间非常狭小，无法安装红外测温探头（因为探头必须与被测物体保持一定的安全距离，并需要正对被测物体的表面），要求被测量点能够在视野内并无遮掩，并且表面干净以确保准确性。
冗余式开关柜触头监测装置技术协议买方：签字：年月日卖方：签字：年月日冗余式开关柜触头监测装置技术协议甲方（购买方）：乙方（供货方）：一、总则1．本协议列出了甲方所购买冗余式开关柜触头监测装置的具体特性，这些特性考虑到国家标准要求及制造厂目前达到的技术水平，使产品特性达到优质、先进。
2. 本协议经供、需双方确认后，作为订货合同的技术附件与合同正文具有同等的法律效力。
3．本协议未尽事宜，由供、需双方协商解决。
二、技术要求1．外观和结构要求a．监测装置的外形结构应完好。
装置的名称、型号规格、测量范围、制造厂名或商标、出厂编号、制造年月等均应有明确的标记；b．监测装置的外露部件不应松动、破损；c．监测装置倾斜时内部不应有零件松动的响声；d．监测装置实现功能模块化、硬件小型化，便于现场安装及维护；e．接口采用标准化设计（RS485通讯接口），可方便与各系统的局域网、广域网相连接。
2. 冗余式监测传感器a、采用冗余式设计，由双模块双电池构成，一主一备（当某传感器发生故障时，其备用模块投入运行），有效解决传统传感器出现故障后，由于高压不能停电而不能及时更换及维修处理的难题，保证传感器运行的可靠性。
b、温度测量范围：-55~125℃；c、精度：±1℃；d、分辨率：0.1℃；e、模块数量：2块，电池数量：2只f、供电电源：采用以色列进口电池，工作时间＞5年；g、传输距离：大于100米；h、温度测量周期：120秒左右；i、安装固定方式要求安全，紧固，可靠，便于维修。
3. 烟感传感器能够准确地检测开关柜内烟雾,当烟感报警器探测到开关柜内烟雾浓度超过限量时,烟感报警器发出告警信号,传送到监测仪。
a、电源：DC12V-24Vb、静态电流：≤2mAc、报警电流：≤10mAd、工作温度：-10℃～50℃4. 冗余式监测仪a、采用液晶显示，盘装嵌入式安装，工作电压：220V／AC；监测数据采用冗余设计，当某传感器发生故障时，采集并显示其备用通道数据；采集烟感传感器报警信息，收到烟感传感器报警信号后报警。
开关柜关键点温度监测监测断路器 6个触头温度、进线母线搭接面温度、出线电缆头搭接处温度,由测温传感器和在线测温装置组成，实时监测断路器触头、母线搭接面、电缆接头温度的监测，可将数据上传至后台。
“1)可在线实时监测设备主回路在负载电流下的发热情况;2)采用可靠的无线射频技术，无线信号传输，将安装于高压处的测温点与接收单元进行彻底的隔离;“3)采用感应取电方式，安全可靠。
传感器利用感应取电装置收集的电磁能量作为自身工作电源，被监测设备只需有大于 5A/1A 的电流通过，即可保证传感器正常工作;“4)温度传感器工作温度范围-40~125C，远高于断路器测量部位导体最高温升，确保传感器的高可靠性和工作寿命。
配电房中压柜的总体监测1.电气参数监测：监测电压、电流、功率、功率因数、频率等电气参数，以确定中压柜是否正常工作;2.温度监测：监测中压柜内、外的温度变化，以及电缆、元器件的温升情况，防止过高温度对中压柜及其周围环境造成损害;3.湿度监测：监测中压柜内部和周围环境的湿度，防止过高湿度引起绝缘失效或腐蚀问题;4.标准运行值比对：对中压柜的运行状态进行定期比对分析，判断中压柜的运行状态是否接近于标准运行值，以便及时发现异常情况;5.异常事件监测：监测中压柜内发生的异常事件，包括电气、机械和环境等方面的故障，以及对异常情况进行报警和预警处理;6.通讯监测：对中压柜的通讯系统进行监测，以确定数据传输是否顺畅、是否存在通讯故障或数据漂移等问题;7.状态记录：记录中压柜的状态变化和运行数据，以便进行历史数据分析和故障排除等工作。
中压柜主要用于供电局或者是变电所，这些地方需要使用到的电压和电流都是比较高的，主要用于发电、输电、电能转换等等作用的，在使用的过程当中，也需要使用到保护跳闸，这样能够更好的起到保护的作用，不容易出现危险的事情。
高压开关触头及母排测温实用方案设计陈建平胡占强钱昱澎（西安森源配电自动化设备有限公司）2012.05【摘要】文章描述了国内目前高压开关柜触头及母排测温常用三种方案的优缺点，重点介绍实用新型产品设计方案---无线射频通讯测温【关键词】高压开关; 光学测温; 红外通讯测温; 无线射频通讯测温。
【Abstract】 : This paper introduce excellent-imperfect three kind method in high-voltage circuit breaker in common use contactorand busbar measure temperature in China。
wirelesscommunication measure temperature product design projectare described emphatically【Key words】: high-voltage circuit breaker; optics measure temperature;infrared ray communication measure temperature;wireless communication measure temperature。
一、引言随着电网容量的不断增加，对电网的可靠性要求越来越高。
为了提高供电的可靠性，减少停电的时间，不但要求高压电器产品有高的质量，也要求设备在运行时，具有自诊断功能，检测它的状态，让管理人员及时发现故障前兆，提前采取防患措施，变“定期检修”为“按状态检修”。
电力设备的导电母排接头、高压开关的触头、刀闸开关、干式变压器、箱式变电站等设备的表面，在母线承载电流过大或开关接触电阻过大时，极易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
及时测量高压开关触头和高压母线接头温度，为采取有效措施提供准确信息，将是电力系统安全运行的重要保障。
开关柜触头测温装置
说明书
一、产品概述
DYW2000系列开关柜触头测温装置为保证电力电器良好的运行环境，针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温升过高的故障隐患,自行研制开发的能够及时监测到电气接点温度的在线监测装置。
DYW2000系列开关柜触头测温装置采用低功耗设计、无线测温等技术，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下的温度测量问题。
该开关柜触头测温装置主要应用于高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测,保障自动化作业的高效、安全运行。
二、产品优势
开关柜触头测温装置采用低功耗设计、无线测温等技术，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下的温度测量问题。
开关柜触头测温装置主要应用于高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测,保障自动化作业的高效、安全运行。
三、产品功能
1、多路无线测量温度实时数据显示。
2、报警温度上、下限设定数据显示。
3、多路测量温度温升数据显示。
4、事件记录功能: 记录最近十次超高温报警数据,超高温报警数据,所有数据均带有时标记录。
5、当前日期、时间，日期和时间具润年自动转换功能。
6、通讯地址和波特率设定功能。
7、无线测量温度在线补偿功能。
8、无线测量温度采集终端数据信报警功能。
9、无线测量温度数剧月统计和分析报表功能，用户根据统计分析报表和温升数据可以判断无线是否老化，过流和接触不量等原因。
10、设备自检功能和自动恢复功能：当本设备在运行过程中由于外在的干扰和恶劣环境时，本设备能够自动起用备份程序而自动恢复正常功能。
11、现场环境温度测量功能
12、数据通讯功能，所有数据都能通过数据总线上传到上一级采集器或者上传到上位机系统。
四、产品特性
1、开关柜触头测温装置采用无线射频通讯技术，实现高压被测端与显示仪表的隔离传输，无线信号传输能突破开关柜内金属的屏蔽。
2、一机能监测多达12个柜内温升点(也可根据客户需求量身定做)，实现超温报警、自动排风、低温或感湿加热等功能。
3、开关柜触头测温装置采用的军工级元器件能在高温环境下工作，适合在高温满负荷环境状态下稳定运行。
4、传感器及无线收发组件有多种灵巧、可靠的安装套件，适合各种圆触头、扁触头;母排的安装工艺特别是手车式断路器、隔离刀、闸刀等，只需拉出手车就可以完成安装，对于老设备改造也十分简单方便，不会降低开关柜原有的绝缘性能。
5、开关柜触头测温装置中的数据采集器在现场实行数据处理和通讯管理，连接上位机或RS485接口，可记录长期的运行历史数据，可上以太网传输至监控中心，无需人工现场抄表记录。
6、开关柜触头测温装置产生的无线信号采用开放的频段，微功率发射符合国家无线电管理规定，对其他设备不产生干扰。
7、开关柜触头测温装置电磁兼容(EMC)特性好，抗干扰适应能力强，适合于830A-85000A的各种型号的断路器、隔离开关、闸刀等高压设备的安装应用。
五、技术优势
开关柜触头测温装置是基于无线测温技术开发的针对开关柜进行测温的系统。
开关柜触头测温装置密封性能良好，开关柜无线测温装置室内外均可安全使用。
开关柜触头测温装置具有准确性、灵活性、易用性、安全性、稳定性、低功耗、实时性、免布线、组网灵活、网络容量大、数据无线传输度高、响应速度快等优势。
六、功能简介
开关柜触头测温装置最多可以在线监测12个点位的的温度(温升)，通过无线传输，在主机的屏幕上实时显示，由主机对这些监测点的温度进行实时监控。
当任何一个监测点的温度超过设定温度后会输出三个级别报警提示(指示灯、显示值闪烁及三组无源继电器输出);产品提供RS485接口，MODBUS通讯协议，可以上传环境温湿度、各监测点的温度和电池电量等信息。
温度值的显示模式可以选择温升(相对于环境温度)或实际温度，上位机可以通过RS485接口对仪表的参数进行设置与读取，以及数据的采集。
开关柜触头测温装置还可以单独选择控制环境的温度或湿度，对于负载继电器可以选择温度与湿度各使用一组继电器，也可以选择共用一组继电器。
温度控制负载的工作模式可以选择降温或升温，而湿度控制负载只能使用升温或除湿模式。
七、功能优势
我公司自主生产的开关柜触头测温装置是一款用于高中低压电力系统和对温度有较高要求电气接点设备的智能化装置。
开关柜触头测温装置集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。
开关柜触头测温装置其各项技术指标均能到达国际标准，开关柜触头测温装置具有在线采集温度接点数可设定，数据中续单元可根据现场情况而可选。
开关柜触头测温装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS 通讯协议或多种协议，波特率可选。
开关柜触头测温装置主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。
开关柜触头测温装置二次部分与一次部分无任何电连接，传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。
八、技术指标(仅供参考)
1、工作电源：AC220±10% 50Hz
2、使用环境：温度-20℃~70℃、相对湿度≤95%RH
3、环境温度测量范围：-55℃~125℃±1℃，无线传感器温度测量范围：0℃~120℃±2℃
4、电池使用寿命：设计为3年,视实际情况而定(可在停电检修时更换电池反复使用)
5、报警输出： 1组无源输出
6、环境温湿度控制输出：1组无源输出
7、RS485接口通讯速率：4800、9600可选
8、设备地址：1~247可设
9、设备套件：无线传感器数 3 6 9 12
10、功耗：≤3W
11、开孔尺寸：105mm(横宽)×163 mm(竖长)
九、产品订购
用户根据需求，须在定货单中注明以下事项：
1)产品型号、数量;
2)无线数据收发器引线(四芯)长度;
3)无线温度传感器的数量、安装方式、感温头引线长度;
4)环境温度传感器的安装环境和引线长度，选配;
5)收货单位、邮编、详细地址、收货人及其联系电话;
6)货运方式：邮件、铁路、空运和到站名称。
十、服务保证
代越电子始终坚持“技术领先、质量上乘、客户至上、服务一流”的宗旨，重视与每一家客户的合作，对售出的开关柜触头测温装置等产品由专人进行跟踪服务。
开关柜触头测温装置凡在保修期一年内正常使用情况下有损坏者，或维修或更换。
开关柜触头测温装置超过保修期亦将实行优惠服务。
有用到开关柜触头测温装置的客户，可以给我及时打电话哦，我公司将以最优惠最合理的价格为您提供优质产品，以十二分的服务满足您的所有需求，我公司销售的所有产品都是自己生产加工，量大从优，真诚邀请您合作，产品包您满意，赶快行动吧!!!!!!。
